BRUKSANVISNING FMXCMS2020TE STANLEY

Instruktionsmanual (Översättning av originalinstruktionerna)

Alla identifieringsdata, tillverkare, modell, kod och serienummer, återges i CE-märkningen, som sitter på sista sidan i manualen.

TEKNISKA DATA: Se etiketten applicerad på sista sidan i denna manual

SE Teckenförklaring:

1 - Tillverkarens data

2 - CE-märke och RAEE symbol

3 - Modell / Kod / Serienummer

4 - Luftflöde mätt i (l/min) och (cfm)

5 - Luft från kompressorn mätt i (l/min) och (cfm)

6 - Maximalt driftstryck (bar och PSI), tankvolym (l), varv per minut

7 - Garanterad ljudeffektnivå i dB(A)

Uppmätt ljudeffektnivå i dB(A)

8 - Elektriska data: matningsspänning (V), frekvens (Hz),

strömförbrukning (A), effekt i (kW) och (HP)

11 - Tillverkningsår

BULLERVÄRDET mätt på 4 meters avstånd i fritt fält svarar till den BULLERSTYRKA, som anges på etiketten på kompressorn, minus 20 dB. Denna symbol indikerar viktiga säkerhetsanvisningar. Läs igenom dessa innan maskinen tas i användning. Allt detta för att undvika personskador. Obs! Tryckluft är en potentiell riskkälla. Var mycket försiktig vid användning av kompressorn och tillbehören. Obs! Kompressorn kan återstarta efter ett strömavbrott.

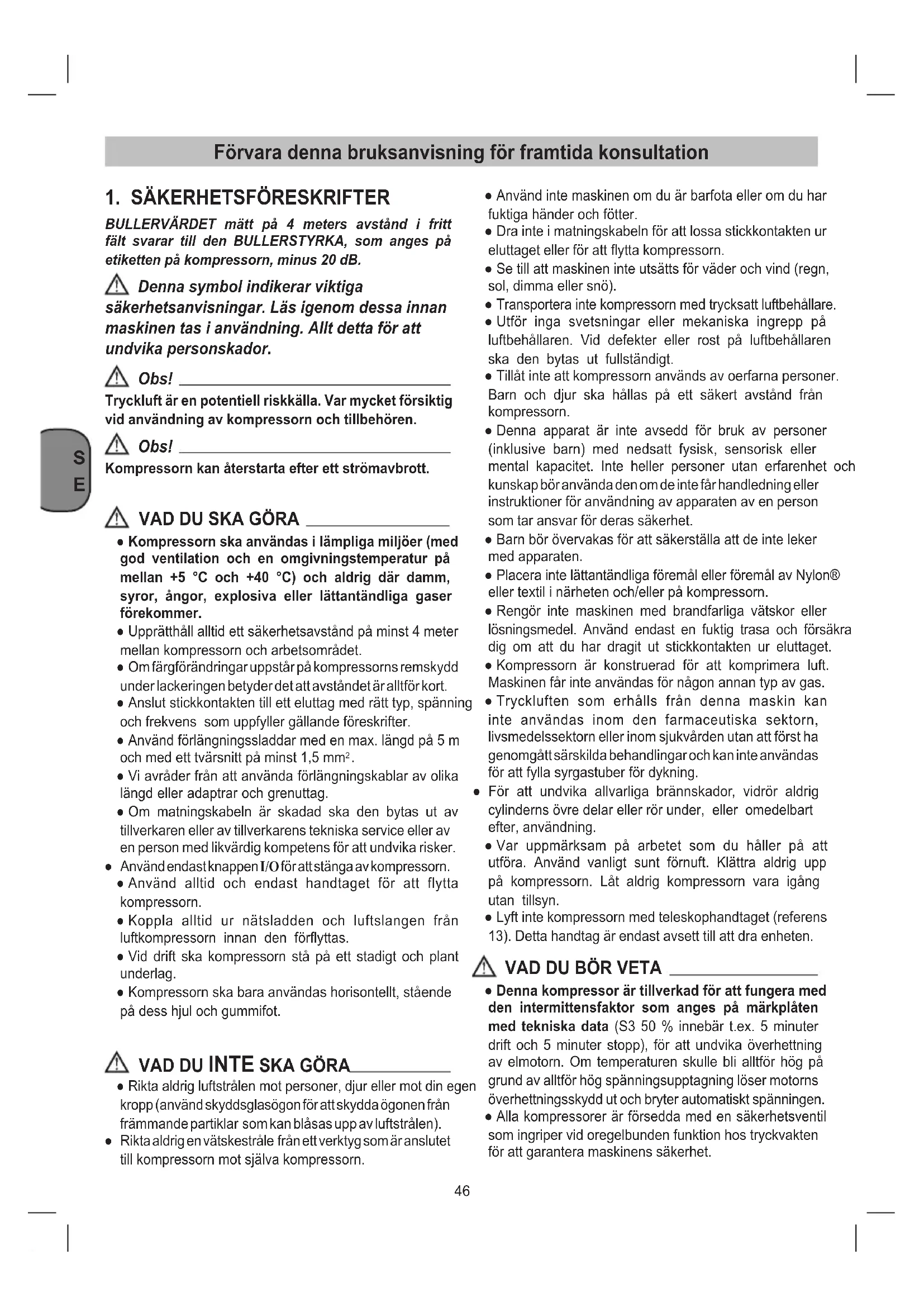

● Kompressorn ska användas i lämpliga miljöer (med god ventilation och en omgivningstemperatur på mellan +5 °C och +40 °C) och aldrig där damm, syror, ångor, explosiva eller lättantändliga gaser förekommer. ● Upprätthåll alltid ett säkerhetsavstånd på minst 4 meter mellan kompressorn och arbetsområdet. ● Om färgförändringar uppstår på kompressorns remskydd under lackeringen betyder det att avståndet är alltför kort. ● Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter. ● Använd förlängningssladdar med en max. längd på 5 m och med ett tvärsnitt på minst 1,5 mm

● Vi avråder från att använda förlängningskablar av olika längd eller adaptrar och grenuttag. ● Om matningskabeln är skadad ska den bytas ut av tillverkaren eller av tillverkarens tekniska service eller av en person med likvärdig kompetens för att undvika risker. ● Använd endast knappen I/O för att stänga av kompressorn. ● Använd alltid och endast handtaget för att flytta kompressorn. ● Koppla alltid ur nätsladden och luftslangen från luftkompressorn innan den föryttas. ● Vid drift ska kompressorn stå på ett stadigt och plant underlag. ● Kompressorn ska bara användas horisontellt, stående på dess hjul och gummifot.

VAD DU INTE SKA GÖRA

● Rikta aldrig luftstrålen mot personer, djur eller mot din egen kropp (använd skyddsglasögon för att skydda ögonen från främmande partiklar som kan blåsas upp av luftstrålen). ● Rikta aldrig en vätskestråle från ett verktyg som är anslutet till kompressorn mot själva kompressorn. ● Använd inte maskinen om du är barfota eller om du har fuktiga händer och fötter. ● Dra inte i matningskabeln för att lossa stickkontakten ur eluttaget eller för att ytta kompressorn. ● Se till att maskinen inte utsätts för väder och vind (regn, sol, dimma eller snö). ● Transportera inte kompressorn med trycksatt luftbehållare. ● Utför inga svetsningar eller mekaniska ingrepp på luftbehållaren. Vid defekter eller rost på luftbehållaren ska den bytas ut fullständigt. ● Tillåt inte att kompressorn används av oerfarna personer. Barn och djur ska hållas på ett säkert avstånd från kompressorn. ● Denna apparat är inte avsedd för bruk av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental kapacitet. Inte heller personer utan erfarenhet och kunskap bör använda den om de inte får handledning eller instruktioner för användning av apparaten av en person som tar ansvar för deras säkerhet. ● Barn bör övervakas för att säkerställa att de inte leker med apparaten. ● Placera inte lättantändliga föremål eller föremål av Nylon® eller textil i närheten och/eller på kompressorn. ● Rengör inte maskinen med brandfarliga vätskor eller lösningsmedel. Använd endast en fuktig trasa och försäkra dig om att du har dragit ut stickkontakten ur eluttaget. ● Kompressorn är konstruerad för att komprimera luft. Maskinen får inte användas för någon annan typ av gas. ● Tryckluften som erhålls från denna maskin kan inte användas inom den farmaceutiska sektorn, livsmedelssektorn eller inom sjukvården utan att först ha genomgått särskilda behandlingar och kan inte användas för att fylla syrgastuber för dykning. ● För att undvika allvarliga brännskador, vidrör aldrig cylinderns övre delar eller rör under, eller omedelbart efter, användning. ● Var uppmärksam på arbetet som du håller på att utföra. Använd vanligt sunt förnuft. Klättra aldrig upp på kompressorn. Låt aldrig kompressorn vara igång utan tillsyn. ● Lyft inte kompressorn med teleskophandtaget (referens 13). Detta handtag är endast avsett till att dra enheten.

● Denna kompressor är tillverkad för att fungera med den intermittensfaktor som anges på märkplåten med tekniska data (S3 50 % innebär t.ex. 5 minuter drift och 5 minuter stopp), för att undvika överhettning av elmotorn. Om temperaturen skulle bli alltför hög på grund av alltför hög spänningsupptagning löser motorns överhettningsskydd ut och bryter automatiskt spänningen. ● Alla kompressorer är försedda med en säkerhetsventil som ingriper vid oregelbunden funktion hos tryckvakten för att garantera maskinens säkerhet. Förvara denna bruksanvisning för framtida konsultation47

3. Avtappningsplugg för kondensvatten

5. Snabbkoppling (reglerad tryckluft)

6. Manometer (inställt tryck kan läsas av)

7. Tryckreduceringsventil

12. Manometer (tryckkärlets tryck kan läsas av)

● Luftkompressor ● Instruktionshandbok och andra dokument

4. ANVÄNDNINGSOMRÅDE

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

5. ANVISNINGAR OM UPPSTÄLLNING

● Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till det transportföretag som levererade kompressorn. ● Uppställningen av kompressorn bör vara i närheten av förbrukaren. ● Undvik lång luftledning oh långa till-ledningar (förlängningar). ● Se till att insugningsluften är torr och dammfri. ● Ställ inte upp kompressorn i ett fuktigt eller vått utrymme. ● Kompressorn får endast användas i lämpliga utrymmen (tillräcklig ventilation, omgivningstemperatur +5°C - +40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser. ● Kompressorn är lämplig för användning i torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används. ● Innan kompressorn tas i drift måste oljenivån i kompressorpumpen kontrolleras.

6.1 Montera luftltret (Om den redan inte

är monterad) Ta bort transportpluggen med en skruvmejsel eller liknande och skruva sedan fast luftltret (ref. 1) på kompressorn (Fig. 2a-2b). Om den medlevererats, koppla in insugsslangen i lterlocket (Fig. 2c).

Kompressorn är utrustad med en nätkabel med jordad kontakt. Anslut stickkontakten till ett eluttag med rätt typ, spänning och frekvens som uppfyller gällande föreskrifter. Innan du använder maskinen, kontrollera att nätspänningen stämmer överens med uppgifterna som anges på maskinens märkskylt. Försäkra dig om att strömbrytaren ON/OFF (PÅ/AV) inte är i position I (ON) [PÅ]. Långa tilledningar samt förlängningar, kabeltrummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vid låga temperaturer under +5°C nns det risk för att motorn inte kan starta upp pga. trög gång. Säkerhetsventilen är inställd för att undvika övertryck i lufttankarna. Denna ventil har ställts in på fabriken och fungerar inte om inte trycket i tanken uppnår detta tryck. Försök inte justera eller eliminera denna säkerhetsanordning. Eventuella ändringar som görs på denna ventil kan orsaka allvarliga skador. Om denna anordning kräver service eller underhåll kontakta ett auktoriserat servicecentrum. ● Vid anslutning av ett tryckluftsverktyg till ett tryckluftsrör från kompressorn är det absolut nödvändigt att avbryta luftödet från tryckluftsröret. ● Vid användning av tryckluft för olika användningsområden (luftpumpning, tryckluftsverktyg, lackering, rengöring med vattenbaserade rengöringsmedel o.s.v.) måste användaren respektera och ha goda kunskaper om gällande säkerhetsföreskrifter för varje användningsområde. ● Kontrollera att luftförbruk och max driftstryck för verktyget och för anslutningsrören (med kompressorn) stämmer med inställningen på tryckregulatorn och med kompressorns prestationer. ● Kompressorns prestanda garanteras för en funktion mellan 0 och 1000 meter vid havsnivån.48

För att sätta igång kompressorn, dra den spaken (ref. 8) till position I (På). För att stänga av kompressorn, dra den spaken (ref. 8) till position O (Av).

6.4 Ställa in trycket

● Trycket kan ställas in med tryckreduceringsventilen (ref.

7) och läsas av på manometern (ref. 6).

● Det inställda trycket kan släppas ut vid snabbkopplingen (ref. 5).

6.5 Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken. ● När max. kalibreringsvärde nås (inställt av tillverkaren vid provkörningen) slår kompressorn. Kompressorn återstartar automatiskt när min. kalibreringsvärde nås. ● Kompressoren fortsättar att funktionera automatiskt med denna cykelIl tills man arbetar på knappen I/O.

– Dra ut teleskophandtaget tills det låses på plats (Fig. 4). Varning! Det teleskopiska handtaget är endast för att dra i enheten (Fig. 5). Lyft INTE enheten i det här handtaget. – För att kollapsa handtaget, tryck på de första centimetrarna för att låsa upp det och skjut sedan in handtaget tills det stannar (Fig. 4). Obs! Två personer ska lyfta. Försök inte lyfta kompressorn själv. Att lyfta kompressorn är ett jobb för två personer som kräver hjälp av en annan person. Kompressorn lyfts med grepphandtag 14 och 15 (Fig. 6).

8. RENGÖRING OCH UNDERHÅLL

Obs! Dra alltid ut stickkontakten före alla rengöringsoch underhållsarbeten. Obs! Vänta tills kompressorn har svalnat helt! Risk för brännskador! Obs! Töm kärlet på tryck inför rengöring och underhåll.

● Håll skyddsanordningarna i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. ● Vi rekommenderar att du rengör maskinen efter varje användningstillfälle. ● Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. ● Slangen och sprutverktygen måste kopplas loss från kompressorn innan rengöringen utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

8.2 Kondensvatten (Fig. 3)

Kondensvattnet måste tömmas ut varje dag, detta görs genom att man öppnar tömningsventilen (ref. 3) (på botten av tryckbehållaren).

1. Kontrollera att kompressorn är avstängd (Off).

2. Behålla handtaget, luta kompressoren mot

avtappnigskranen så att det står på ett vertikalt läge.

3. Öppna avtappnigskranen.

4. Behålla kompressoren lutande tills fuktigheten kan

fullständigt avlägnas.

5. Stäng avtappnigskranen.

Obs! Lämna in kondensvattnet på miljövänligt sätt till ett godkänt insamlingsställe.

8.3 Säkerhetsventil (ref. 10)

Säkerhetsventilen har ställts in på tryckbehållarens högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning. För att garantera att säkerhetsventilen UNDERHÅLLSINTERVALL FUNKTION

Avtappning kondens i tanken Varje dag eller vid slutfört arbete.49

Fel Orsak Åtgärd Kompressorn stannar och återstartar automatiskt efter några minuter. Utlösning av överhettningsskyddet p.g.a. överhettning av motorn. Låt compressor svalna. Vädra lokalen. Kompressorn stannar efter några startförsök. Ingrepp av överhettningsskyddet p.g.a. överhettning av motorn (urkoppling av kontakten under drift, svag matnings spänning). Slå till tryckvaktens knapp. Vädra lokalen. Vänta några minuter och kompressorn återstartar automatiskt. Kompressorn stannar inte och säkerhets - ventilen ingriper. Oregelbunden funktion hos kompressorn eller funktionsstörning hos pressostaten. Dra ur kontakten och vänd dig till serviceverkstaden. Alla övriga typer av ingrepp måste göras vid auktoriserade serviceverkstäder och med användning av originalreservdelar. Mixtring med maskinen kan äventyra maskinens säkerhet och medför att garantin upphör att gälla. fungerar rätt när den behövs, ska den aktiveras med jämna mellanrum. Vrid ringmuttern tills den har lossnat fullständigt. Dra sedan i ringmuttern tillräckligt hårt tills du hör tryckluften släppas ut (Fig. 9). Lossa därefter ringmuttern och skruva fast den igen. Håll alltid säkerhetsventilen och omgivningen ren och fri från hinder.

Obs! Dra ut stickproppen från elnätet, töm apparaten och alla tryckluftsverktyg som är inkopplade på luft och tappa ur kondensen. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer. Obs! Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående! Varning! Dränera alltid tanken innan du förvarar kompressorn i vertikalt läge.

9. SKROTNING OCH ÅTERVINNING

Enligt direktiv 2012/19/EU gällande avfallshantering för elektriska och elektroniska apparater (RAEE). Symbolen med en överkryssad soptunna på utrustningen eller dess förpackning betyder att produkten i slutet av dess livscykel återvinns separat från allmänt avfall. Användaren måste, således, återvinna utrustningen vid lämplig återvinningscentral avsedd för elektriska produkter samt elektroniskt avfall, alternativt återlämna produkten till återförsäljaren där man köper den nya produkten (man kan återlämna samma antalet av använda produkter som man kommer att köpa). En lämplig sortering av avfall med följande återvinningsprocess och miljövänlig avfallshantering av oanvänd produkt, bidrar till att undvika möjliga negativa effekter på miljö och hälsa och stödjer återvinningen samt återvinningen av de material som produkten är tillverkad av. Produktens orättmätiga återvinnig orsakad av användaren innebär tillämpning av etablerade gällande lagar.50

Förvara denna bruksanvisning för framtida konsultation
