BEDIENUNGSANLEITUNG FMXCMS2020TE STANLEY

Betriebsanleitung (Übersetzung der Originalanleitung)

Sämtliche Gerätedaten wie Hersteller, Modell, Artikel- und Seriennummer sind auf der CE-Plakette angeführt, die auf der letzten Seite des Handbuchs abgebildet ist.

ERKLÄRUNG DER SICHERHEITSKENNZEICHNUNG AN

TUOTTEITA KOSKEVAT TURVAMERKIT

TECHNISCHE DATEN: Sie sind dem Etikett zu entnehmen, das an der letzten Seite des Handbuchs angebracht ist

DE Zeichenerklärung:

1 - Daten des Herstellers

2 - CE-Zeichen und WEEE-Symbol

3 - Modell / Code / Seriennummer

4 - Saugluft gemessen in (Liter/Min) und (Kubikfuß/Min)

5 - Vom Kompressor bereitgestellte Luft gemessen in (Liter/Min)

6 - Maximaler Betriebsdruck (bar und PSI), Fassungsvermögen des

Tanks (Liter), Drehzahl (U/Min), Gewicht (kg)

7 - Garantierter Schallleistungspegel in dB(A)

Gemessener Schallleistungspegel in dB(A)

8 - Elektrische Daten: Versorgungsspannung (V), Frequenz (Hz),

Stromaufnahme (A), Leistung in (kW) und (PS)

10 - Ursprungserklärung

11 - Produktions-/Herstellungsjahr

1. VORSICHTSMASSNAHMEN BEIM

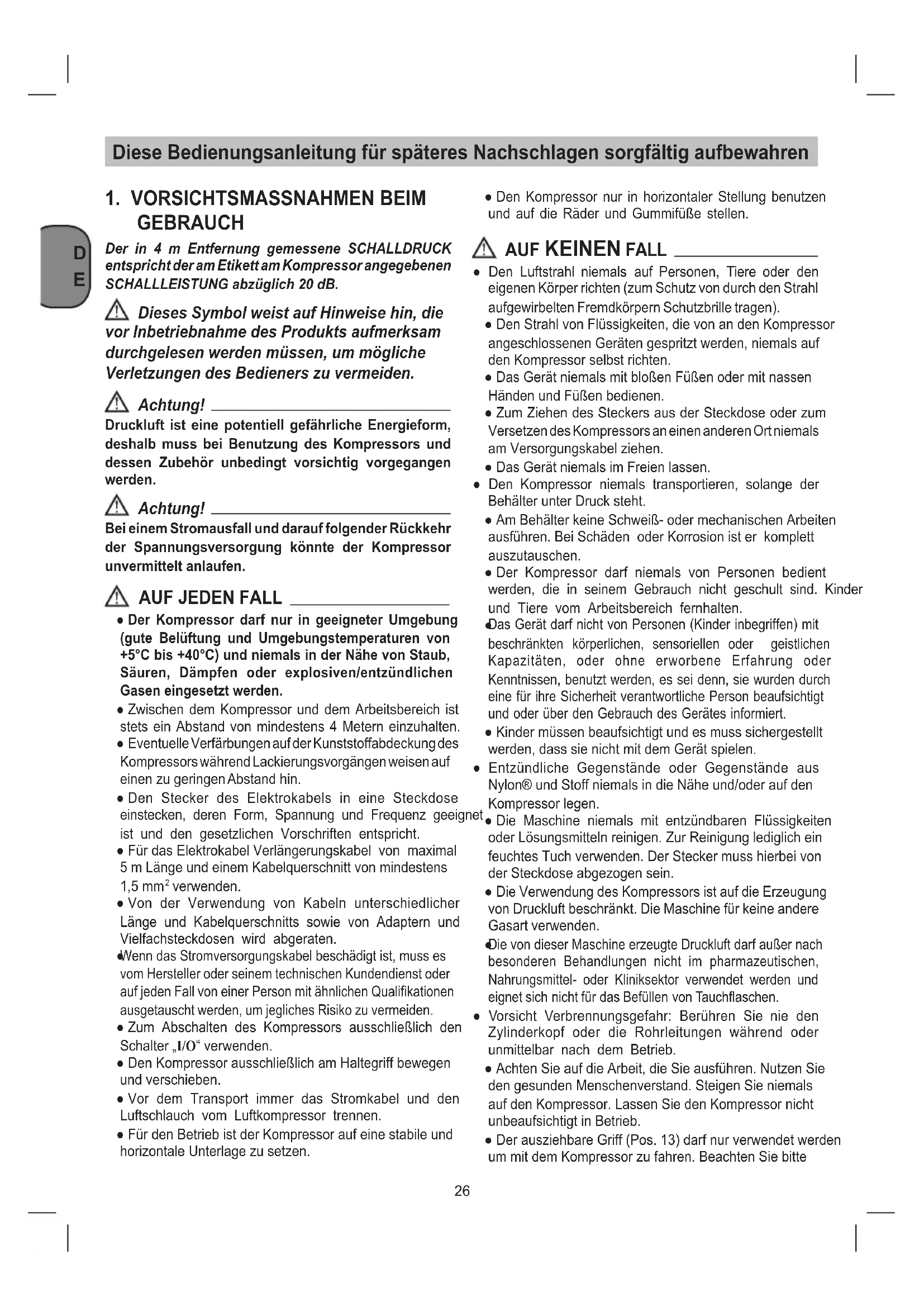

GEBRAUCH Der in 4 m Entfernung gemessene SCHALLDRUCK entspricht der am Etikett am Kompressor angegebenen SCHALLLEISTUNG abzüglich 20 dB. Dieses Symbol weist auf Hinweise hin, die vor Inbetriebnahme des Produkts aufmerksam durchgelesen werden müssen, um mögliche Verletzungen des Bedieners zu vermeiden. Achtung! Druckluft ist eine potentiell gefährliche Energieform, deshalb muss bei Benutzung des Kompressors und dessen Zubehör unbedingt vorsichtig vorgegangen werden. Achtung! Bei einem Stromausfall und darauf folgender Rückkehr der Spannungsversorgung könnte der Kompressor unvermittelt anlaufen.

● Der Kompressor darf nur in geeigneter Umgebung (gute Belüftung und Umgebungstemperaturen von +5°C bis +40°C) und niemals in der Nähe von Staub, Säuren, Dämpfen oder explosiven/entzündlichen Gasen eingesetzt werden. ● Zwischen dem Kompressor und dem Arbeitsbereich ist stets ein Abstand von mindestens 4 Metern einzuhalten. ● Eventuelle Verfärbungen auf der Kunststoffabdeckung des Kompressors während Lackierungsvorgängen weisen auf einen zu geringen Abstand hin. ● Den Stecker des Elektrokabels in eine Steckdose einstecken, deren Form, Spannung und Frequenz geeignet ist und den gesetzlichen Vorschriften entspricht. ● Für das Elektrokabel Verlängerungskabel von maximal 5 m Länge und einem Kabelquerschnitt von mindestens 1,5 mm verwenden. ● Von der Verwendung von Kabeln unterschiedlicher Länge und Kabelquerschnitts sowie von Adaptern und Vielfachsteckdosen wird abgeraten. ●Wenn das Stromversorgungskabel beschädigt ist, muss es vom Hersteller oder seinem technischen Kundendienst oder auf jeden Fall von einer Person mit ähnlichen Qualikationen ausgetauscht werden, um jegliches Risiko zu vermeiden. ● Zum Abschalten des Kompressors ausschließlich den Schalter „I/O“ verwenden. ● Den Kompressor ausschließlich am Haltegriff bewegen und verschieben. ● Vor dem Transport immer das Stromkabel und den Luftschlauch vom Luftkompressor trennen. ● Für den Betrieb ist der Kompressor auf eine stabile und horizontale Unterlage zu setzen. ● Den Kompressor nur in horizontaler Stellung benutzen und auf die Räder und Gummifüße stellen.

● Den Luftstrahl niemals auf Personen, Tiere oder den eigenen Körper richten (zum Schutz von durch den Strahl aufgewirbelten Fremdkörpern Schutzbrille tragen). ● Den Strahl von Flüssigkeiten, die von an den Kompressor angeschlossenen Geräten gespritzt werden, niemals auf den Kompressor selbst richten. ● Das Gerät niemals mit bloßen Füßen oder mit nassen Händen und Füßen bedienen. ● Zum Ziehen des Steckers aus der Steckdose oder zum Versetzen des Kompressors an einen anderen Ort niemals am Versorgungskabel ziehen. ● Das Gerät niemals im Freien lassen. ● Den Kompressor niemals transportieren, solange der Behälter unter Druck steht. ● Am Behälter keine Schweiß- oder mechanischen Arbeiten ausführen. Bei Schäden oder Korrosion ist er komplett auszutauschen. ● Der Kompressor darf niemals von Personen bedient werden, die in seinem Gebrauch nicht geschult sind. Kinder und Tiere vom Arbeitsbereich fernhalten. ●Das Gerät darf nicht von Personen (Kinder inbegriffen) mit beschränkten körperlichen, sensoriellen oder geistlichen Kapazitäten, oder ohne erworbene Erfahrung oder Kenntnissen, benutzt werden, es sei denn, sie wurden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und oder über den Gebrauch des Gerätes informiert. ● Kinder müssen beaufsichtigt und es muss sichergestellt werden, dass sie nicht mit dem Gerät spielen. ● Entzündliche Gegenstände oder Gegenstände aus Nylon® und Stoff niemals in die Nähe und/oder auf den Kompressor legen. ● Die Maschine niemals mit entzündbaren Flüssigkeiten oder Lösungsmitteln reinigen. Zur Reinigung lediglich ein feuchtes Tuch verwenden. Der Stecker muss hierbei von der Steckdose abgezogen sein. ● Die Verwendung des Kompressors ist auf die Erzeugung von Druckluft beschränkt. Die Maschine für keine andere Gasart verwenden. ●Die von dieser Maschine erzeugte Druckluft darf außer nach besonderen Behandlungen nicht im pharmazeutischen, Nahrungsmittel- oder Kliniksektor verwendet werden und eignet sich nicht für das Befüllen von Tauchaschen. ● Vorsicht Verbrennungsgefahr: Berühren Sie nie den Zylinderkopf oder die Rohrleitungen während oder unmittelbar nach dem Betrieb. ● Achten Sie auf die Arbeit, die Sie ausführen. Nutzen Sie den gesunden Menschenverstand. Steigen Sie niemals auf den Kompressor. Lassen Sie den Kompressor nicht unbeaufsichtigt in Betrieb. ● Der ausziehbare Griff (Pos. 13) darf nur verwendet werden um mit dem Kompressor zu fahren. Beachten Sie bitte Diese Bedienungsanleitung für späteres Nachschlagen sorgfältig aufbewahrenD

dass der Kompressor niemals an dem ausziehbaren-Griff angehoben bzw. getragen wird.

WAS SIE UNBEDINGT WISSEN SOLLTEN

● Dieser Kompressor wurde für einen Intervallbetrieb wie auf dem Schild der technischen Daten angegeben konstruiert (S3 50 % bedeutet z. B. 5 Minuten Betrieb und 5 Minuten Stillstand), um einer Überhitzung des Elektromotors vorzubeugen. Im Fall einer Überhitzung schaltet sich die Wärmeschutzvorrichtung des Motors ein, die automatisch die Stromzufuhr unterbricht. Ist die normale Betriebstemperatur wieder hergestellt, schaltet sich der Motor automatisch wieder ein. ● Alle Kompressoren verfügen über ein Sicherheitsventil, das bei Funktionsstörungen des Druckwächters eingreift und somit die Sicherheit der Maschine gewährleistet. Das Sicherheitsventil wurde eingebaut, um eine zu hohe Druckbeaufschlagung der Lufttanks zu vermeiden. Dieses Ventil ist werkseitig eingestellt und tritt erst in Funktion, wenn der Tankdruck diesen Wert erreicht. Versuchen Sie nicht diese Sicherheitsvorrichtung zu justieren oder zu entfernen. Jegliche Änderungen an der Einstellung könnten ernsthafte Verletzungen verursachen. Sollte eine Reparatur oder Wartung an diesem Gerät erforderlich sein, wenden Sie sich bitte an eine autorisierte Werkstätte. ● Während der Montage eines Werkzeugs ist der Strom der austretenden Luft unbedingt zu unterbrechen. ● Die Verwendung der Druckluft für die vorgesehenen Zwecke (Aufpumpen, Druckluftwerkzeuge, Lackierung, Wäsche mit Reinigungsmitteln auf ausschließlich wässriger Basis usw.) erfordert die Kenntnis und Befolgung der in den einzelnen Fällen geltenden Normen. ● Es ist zu überprüfen, ob der Luftverbrauch und der maximale Betriebsdruck des zu verwendenden Druckluftwerkzeugs und der Verbindungsrohre (mit dem Kompressor) mit dem am Druckregler eingestellten Druck und der vom Kompressor erzeugten Luftmenge übereinstimmen. ● Die Kompressorleistung ist für den Betrieb zwischen 0 und 1000 Metern über dem Meeresspiegel gewährleistet.

2. GERÄTEBESCHREIBUNG (Abb. 1)

3. Absperrhahn für den Kondensatablass aus dem Tank

5. Schnellkupplung (geregelte Druckluft)

6. Manometer (eingestellter Druck kann abgelesen

8. Ein-/ Aus-Schalter

12. Manometer (Kesseldruck kann abgelesen werden)

● Luftkompressor ● Bedienungsanleitung und andere Dokumente

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge. Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/ Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. HINWEISE ZUR AUFSTELLUNG

● Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde. ● Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen. ● Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) sind zu vermeiden. ● Auf trockene und staubfreie Ansaugluft achten. ● Den Kompressor nicht in feuchtem oder nassem Raum aufstellen. ● Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entammbare Gase benden. ● Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

6.1 Montage des Luftlters (Falls im

Lieferumfang nicht enthalten ist er bereits integriert) Entfernen Sie den Transportstopfen mit einem Schraubenzieher oder ähnl. und schrauben Sie den Luftlter (Pos. 1) am Gerät fest (Abb. 2a-2b). Falls im Lieferumfang enthalten, den kleinen Saugschlauch in den Filterdeckel einführen (Abb. 2c).

Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Den Stecker des Elektrokabels in eine Steckdose einstecken, deren Form, Spannung und Frequenz geeignet ist und den gesetzlichenD

Vorschriften entspricht. Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung lt. Maschinenleistungsschild übereinstimmt. Sicherstellen, dass der ON/OFF-Schalter nicht auf I (ON) steht. Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

6.3 Aus-/ Einschalter (Abb. 7-8)

Durch Herausziehen des Knopfes (Pos. 8) wird der Kompressor eingeschaltet (Position I) (Ein-). Zum Ausschalten des Kompressors muss der Knopf (Pos.

8) gedrückt werden (Position O) (Aus).

6.4 Druckeinstellung

● Mit dem Druckregler (Pos. 7) kann der Druck am Manometer (Pos. 6) eingestellt werden. ● Der eingestellte Druck kann an der Schnellkupplung (Pos. 5) entnommen werden.

6.5 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt. ● Bei Erreichen des oberen Eichwerts (vom Hersteller in der Prüfphase eingestellt) hält der Kompressor. Durch die Verwendung von Luft setzt sich der Kompressor automatisch wieder in Betrieb, sobald der untere Eichwert erreicht wird. ● Der Kompressor funktioniert mit diesem automatischen Zyklus so lange, bis er durch den Ein-/Aus-Schalter ausgeschaltet wird.

– Den Teleskopgriff herausziehen, bis er einrastet (Abb. 4). Vorsicht! Der Teleskopgriff dient nur zum Ziehen der Einheit (Abb. 5). Die Einheit NICHT mit diesem Griff anheben. – Um den Griff einzuklappen, die ersten paar Zentimeter Druck ausüben, um ihn zu entriegeln, und dann den Griff gerade bis zum Anschlag hineinschieben (Abb. 4). Achtung! Mit zwei Personen anheben. Nicht versuchen, den Kompressor alleine anzuheben. Das Anheben des Kompressors ist ein Zwei-Personen- Vorgang und erfordert daher die Hilfe einer weiteren Person. Der Kompressor wird durch Greifen der Handgriffe 14 und 15 angehoben (Abb. 6).

8. REINIGUNG UND WARTUNG

Achtung! Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker. Achtung! Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr! Achtung! Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

● Halten Sie Schutzvorrichtungen so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. ● Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. ● Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. ● Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

8.2 Kondenswasser (Abb. 3)

Das Kondenswasser muss jeden Tag aus dem Tank abgelassen werden. Öffnen Sie dazu das Ablassventil (Pos. 3) (unten am Druckkessel).

1. Vergewissern Sie sich, dass der Kompressor

Halten Sie den Kompressor am Handgriff und neigen Sie ihn in Richtung Ablasshahn, so dass dieser sich ganz unten bendet.

3. Öffnen Sie den Ablasshahn.

4. Halten Sie den Kompressor so lange geneigt, bis

das gesamte Kondenswasser aus dem Behälter ausgelaufen ist.

5. Schließen Sie den Ablasshahn.

100 STUNDEN ALLE 100 STUNDEN Reinigung des Luftlters und/oder Austausch des Filters

Entleeren des Kondensatbehälters Täglich und bei ArbeitsendeD

Achtung! Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammelstelle.

8.3 Sicherheitsventil (Pos. 10)

Das Sicherheitsventil ist auf den höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen. Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, sollte dies von Zeit zu Zeit betätigt werden. Die Ringmutter drehen, bis sie vollständig gelöst ist. Dann mit ausreichender Kraft an der Ringmutter drehen, bis Druckluft entweicht (Abb. 9). Dann die Ringmutter lösen und wieder anschrauben. Das Sicherheitsventil und die Umgebung immer sauber und frei von Hindernissen halten.

Achtung! Den Netzstecker ziehen, das Gerät und alle daran angeschlossenen Druckluftwerkzeuge entlüften und das Kondenswasser ablassen. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann. Achtung! Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren! Vorsicht! Den Tank immer ablassen, bevor der Kompressor in vertikaler Position gelagert wird.

WIEDERVERWERTUNG Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie). Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder auf der Verpackung bedeutet, dass das Produkt nach dem Ablauf der Lebensdauer getrennt entsorgt werden muss. Deswegen muss der Benutzer das Gerät nach Ablauf der Lebensdauer an geeignete Sammelstellen zur getrennten Entsorgung von elektrischem oder elektronischem Müll oder beim Kauf eines neuen, gleichwertigen Geräts an den Verkäufer im Austausch gegen das neue Gerät abgeben. Die entsprechende Mülltrennung zum Zweck des nachfolgenden Recyclings, der Behandlung oder der umweltfreundlichen Entsorgung des Geräts vermeidet mögliche Umwelt- und Gesundheitsschäden und fördert die Wiederverwendung der enthaltenen Wertstoffe. Eine unsachgemäße Entsorgung des Produkts durch den Benutzer ist entsprechend der geltenden Gesetze strafbar.

10. MÖGLICHE STÖRUNGEN UND ENTSPRECHENDE ABHILFEMASSNAHMEN

Störung Ursache Maßnahme Der Kompressor hält an und setzt nach einigen Minuten den Betrieb selbstständig wieder fort. Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors. Kompressor abkühlen lassen. Raum lüften. Nach mehreren Versuchen der Inbetriebnahme hält der Kompressor an. Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors (Abziehen des Steckers während des Betriebs, geringe Versorgungsspannung). Den Ein-Aus-Schalter betätigen. Raum lüften. Einige Minuten abwarten, bis sich der Kompressor von selbst wieder in Betrieb setzt. Der Kompressor hält nicht an, und das Sicherheitsventil schreitet ein. Unregelmäßiger Betrieb des Kompressors oder Fehlfunktion des Druckwächters. Stecker abziehen und Kundendienststelle kontaktieren. Alle übrigen Maßnahmen müssen von berechtigten Kundendienstzentren sowie unter Verwendung von Originalersatzteilen ausgeführt werden. Durch einen Eingriff in die Maschine kann die Sicherheit beeinträchtigt werden, und die entsprechende Garantie verliert in jedem Fall ihre Gültigkeit.E
