MANUALE UTENTE SXCMD15WE STANLEY

Manuale istruzioni (Traduzione delle istruzioni originali)

Air Compressor with Hose Reel SXCMD15WEIT Tutti i dati identificativi, costruttore, modello, codice e numero di serie, sono riportati sull'etichetta CE applicata sull'ultima pagina del manuale.

DATI TECNICI: Fare riferimento all'etichetta applicata sull'ultima pagina del manuale

1 - Dati del costruttore

2 - Marchio CE e simbolo RAEE

3 - Modello / Codice / Numero di serie

4 - Aria aspirata misurata in (l/min) e (cfm)

5 - Aria resa dal compressore misurata in (l/min) e (cfm)

6 - Pressione massima di esercizio (bar e PSI), capacità del

serbatoio (l), giri al minuto (RPM), peso (kg)

7 - Livello di potenza acustica garantito in dB(A);

Livello di potenza acustica misurato in dB(A)

8 - Dati elettrici: tensione di alimentazione (V), frequenza (Hz),

corrente assorbita (A), potenza in (kW) e (HP)

9 - Fattore di servizio

10 - Dichiarazione di origine

11 - Anno di produzione/fabbricazione

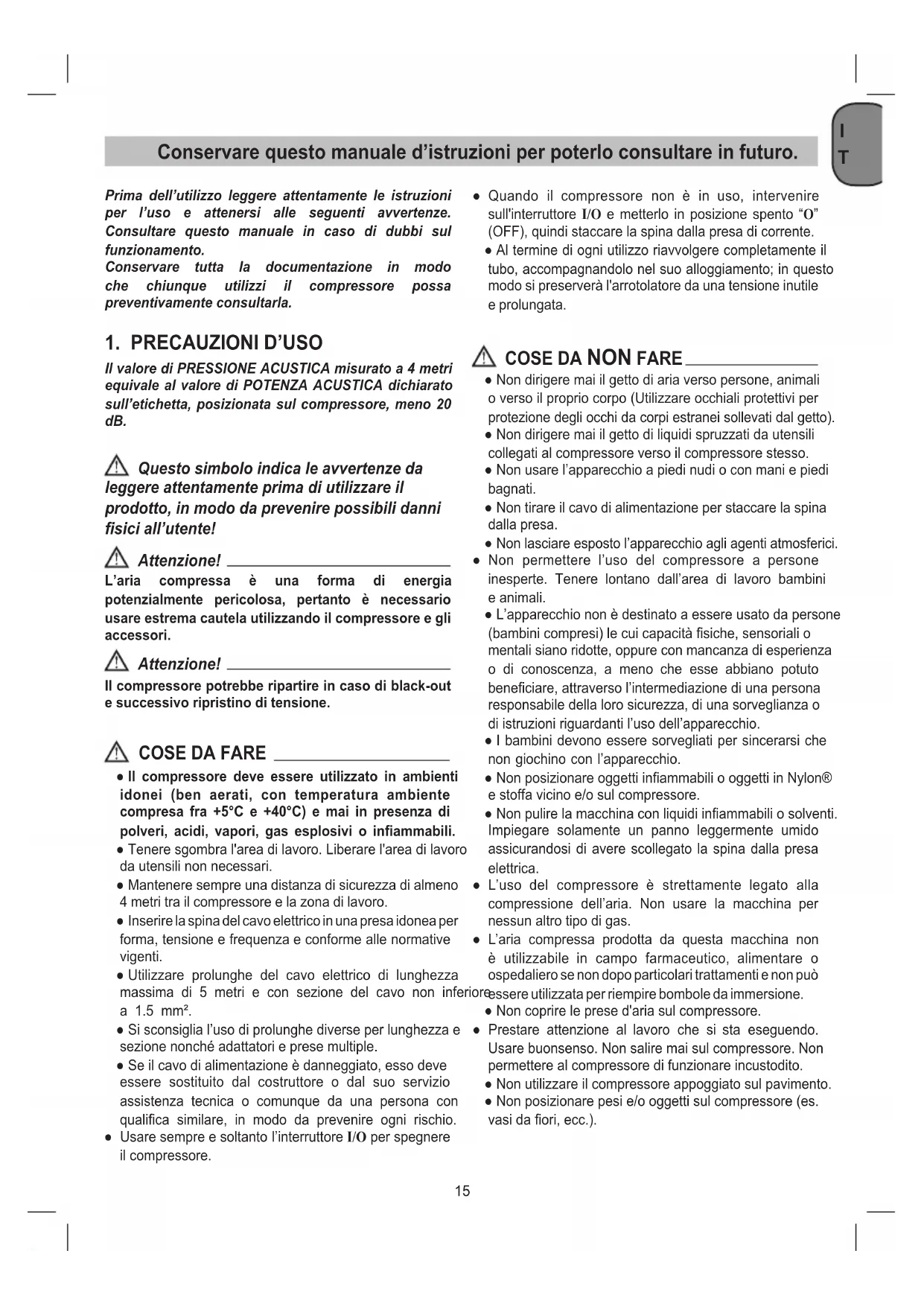

Prima dell’utilizzo leggere attentamente le istruzioni per l’uso e attenersi alle seguenti avvertenze. Consultare questo manuale in caso di dubbi sul funzionamento. Conservare tutta la documentazione in modo che chiunque utilizzi il compressore possa preventivamente consultarla.

1. PRECAUZIONI D’USO

Il valore di PRESSIONE ACUSTICA misurato a 4 metri equivale al valore di POTENZA ACUSTICA dichiarato sull’etichetta, posizionata sul compressore, meno 20 dB. Questo simbolo indica le avvertenze da leggere attentamente prima di utilizzare il prodotto, in modo da prevenire possibili danni sici all’utente! Attenzione! L’aria compressa è una forma di energia potenzialmente pericolosa, pertanto è necessario usare estrema cautela utilizzando il compressore e gli accessori. Attenzione! Il compressore potrebbe ripartire in caso di black-out e successivo ripristino di tensione.

● Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5°C e +40°C) e mai in presenza di polveri, acidi, vapori, gas esplosivi o inammabili. ● Tenere sgombra l'area di lavoro. Liberare l'area di lavoro da utensili non necessari. ● Mantenere sempre una distanza di sicurezza di almeno 4 metri tra il compressore e la zona di lavoro. ● Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti. ● Utilizzare prolunghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1.5 mm². ● Si sconsiglia l’uso di prolunghe diverse per lunghezza e sezione nonché adattatori e prese multiple. ● Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualica similare, in modo da prevenire ogni rischio. ● Usare sempre e soltanto l’interruttore I/O per spegnere il compressore. ● Quando il compressore non è in uso, intervenire sull'interruttore I/O e metterlo in posizione spento “O” (OFF), quindi staccare la spina dalla presa di corrente. ● Al termine di ogni utilizzo riavvolgere completamente il tubo, accompagnandolo nel suo alloggiamento; in questo modo si preserverà l'arrotolatore da una tensione inutile e prolungata.

● Non dirigere mai il getto di aria verso persone, animali o verso il proprio corpo (Utilizzare occhiali protettivi per protezione degli occhi da corpi estranei sollevati dal getto). ● Non dirigere mai il getto di liquidi spruzzati da utensili collegati al compressore verso il compressore stesso. ● Non usare l’apparecchio a piedi nudi o con mani e piedi bagnati. ● Non tirare il cavo di alimentazione per staccare la spina dalla presa. ● Non lasciare esposto l’apparecchio agli agenti atmosferici. ● Non permettere l’uso del compressore a persone inesperte. Tenere lontano dall’area di lavoro bambini e animali. ● L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità siche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneciare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio. ● I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio. ● Non posizionare oggetti inammabili o oggetti in Nylon® e stoffa vicino e/o sul compressore. ● Non pulire la macchina con liquidi inammabili o solventi. Impiegare solamente un panno leggermente umido assicurandosi di avere scollegato la spina dalla presa elettrica. ● L’uso del compressore è strettamente legato alla compressione dell’aria. Non usare la macchina per nessun altro tipo di gas. ● L’aria compressa prodotta da questa macchina non è utilizzabile in campo farmaceutico, alimentare o ospedaliero se non dopo particolari trattamenti e non può essere utilizzata per riempire bombole da immersione. ● Non coprire le prese d'aria sul compressore. ● Prestare attenzione al lavoro che si sta eseguendo. Usare buonsenso. Non salire mai sul compressore. Non permettere al compressore di funzionare incustodito. ● Non utilizzare il compressore appoggiato sul pavimento. ● Non posizionare pesi e/o oggetti sul compressore (es. vasi da ori, ecc.). Conservare questo manuale d’istruzioni per poterlo consultare in futuro.I

1. Filtro dell’aria di aspirazione

2. Cavo d'alimentazione

5. Accoppiamento rapido

6. Interruttore I/O (ON/OFF)

3. CONTENUTO DELLA CONFEZIONE

● Compressore d'aria ● Foglio istruzioni di montaggio ● Distanziali in gomma (4) ● Manuale istruzioni e altri documenti

4. SETTORE D'IMPIEGO

Il compressore serve per produrre aria compressa per utensili azionati con aria compressa. Tenere presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. L’apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di utilizzo che esuli da quello previsto, non è considerato un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e/o delle lesioni di ogni tipo, che eventualmente ne dovessero risultare.

● Questo compressore è costruito per funzionare con un rapporto di intermittenza specicato sulla targhetta dati tecnici, (ad esempio S3 25 % signica 2,5 minuti di lavoro e 7,5 minuti di fermata) onde evitare un eccessivo surriscaldamento del motore elettrico. Nel caso ciò si dovesse vericare, interverrebbe la protezione termica di cui il motore è dotato interrompendo automaticamente la corrente elettrica quando la temperatura è troppo elevata. Al ritorno delle condizioni normali di temperatura il motore si riavvia automaticamente. ● Il compressore è dotato di doppio isolamento, non necessita di collegamento a terra. ● Durante l’operazione di montaggio di un utensile è tassativa l’interruzione del usso d’aria in uscita. ● L’utilizzo dell’aria compressa nei diversi usi previsti (gonaggio, sofaggio, utensili pneumatici, ecc.) comporta la conoscenza ed il rispetto delle norme previste nei singoli casi. ● Vericare che il consumo d’aria e la massima pressione di esercizio dell’utensile pneumatico e dei tubi di collegamento (con il compressore) da impiegare, siano compatibili con la pressione impostata sul regolatore di pressione (non incluso) e con la quantità di aria erogata dal compressore. ● Le prestazioni del compressore sono garantite per un funzionamento tra 0 e 1000 metri sul livello del mare.I

● Vericare che l'apparecchio non presenti danni di trasporto. Comunicare tempestivamente gli eventuali danni rilevati all'impresa trasporti, che ha provveduto alla consegna del compressore. ● Il collocamento del compressore dovrebbe avvenire vicino all’utilizzatore. ● Si sconsiglia l'utilizzo di cavi di prolunga. ● Vericare che l'aria assorbita sia asciutta e senza polvere. ● Non collocare il compressore in una stanza umida o bagnata. ● Il compressore deve essere usato soltanto in luoghi adatti (ben aerati, temperatura ambiente +5°C - +40°C). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o inammabili. ● Il compressore è adatto per l'uso in luoghi asciutti. L'uso non è concesso nelle zone dove si lavora con spruzzi d'acqua. Attenzione! Questo compressore deve essere utilizzato esclusivamente ssato ad una parete adatta a sostenerne il peso; è vietato l’utilizzo del compressore in qualsiasi altra congurazione.

Dopo aver rimosso il compressore dall'imballo ed averne accertato l'integrità, assicurarsi che tutti i componenti elencati nel "contenuto della confezione" siano presenti all'interno. Prima di cominciare l'installazione del compressore, è necessario procurarsi i materiali e/o gli utensili illustrati in gura 1 (NON forniti a corredo), più precisamente: – Flessometro, – Nastro adesivo, – Forbici, – Livella a bolla, – Trapano/avvitatore, – Cacciavite a stella, – Viti (4), – Tasselli (4). Avvertenza! Per il ssaggio su muri pieni o in cemento, utilizzare viti e tasselli ad espansione. Per il ssaggio su qualsiasi altra supercie (vericando preventivamente che la parete possa reggere il peso del compressore), acquistare viti e tasselli di tipo appropriato. Per il ssaggio, si consiglia di avvalersi dell’aiuto di una seconda persona. Scegliere la posizione dove ssare il compressore in modo tale che l'apparecchio abbia spazio sufciente per ruotare più di 170° gradi e che si possa raggiungere facilmente il tubo dell'aria compressa. Per ottenere una buona ventilazione e un efcace raffreddamento è importante che il compressore sia distante almeno 50 cm da qualsiasi parete e/o ostacolo (g. 2), ad eccezione del muro stesso dove il compressore è ssato.

6.1 Fissaggio alla parete

Rispettare le speciche indicate nel presente libretto (gure 3, 4 e 5). ● Utilizzare il foglio istruzioni (fornito a corredo), come dima per segnare i punti dove effettuare i fori per il ssaggio (g. 3). Rimuovere e conservare il foglio per poterlo consultare e/o riutilizzare in futuro. ● Con una punta da 8 mm, praticare quattro fori sul muro (g. 4), e inserire i tasselli (g. 5). ● Imboccare le viti, avendo cura di inserire in precedenza i distanziali in gomma (g. 5). ● Avvitare le viti no quasi a fondo (g. 6 - fase I). ● Presentare il compressore in corrispondenza delle quattro viti, poi appenderlo avendo cura di inlare ogni asola del telaio del compressore, sulle viti: come mostrato in g. 6 - fase II. ● Lasciare scendere delicatamente il compressore verso il basso, in modo che, tutte le quattro viti, si possano inserire nella sagoma stretta dell'asola, come mostrato in g. 6 - fase III. ● Avvitare a fondo le quattro viti (g. 7).

7. MESSA IN FUNZIONE

7.1 Allacciamento alla rete

Il compressore è dotato di un cavo di alimentazione (la spina non ha la messa a terra). Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti. Prima della messa in esercizio fare attenzione che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dell'apparecchio. Assicurarsi che l'interruttore ON/OFF non sia in posizione I (ON). I cavi di alimentazione troppo lunghi nonché prolunghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l'avvio del motore. In caso di basse temperature inferiori a +5°C l'avvio del motore può essere più difcile.

7.2 Avviamento ed utilizzo

● Controllare la rispondenza dei dati di targa del compressore con quelli reali dell’impianto elettrico; si ammette una variazione di tensione di ± 10% rispetto al valore nominale. ● Connettere l’utensile pneumatico desiderato, sull’accoppiamento rapido (rif. 5). – L'arrotolatore (rif. 3) è costruito con un meccanismo di bloccaggio automatico che permette l'arresto del tubo (rif. 4) alla lunghezza desiderata. Non fare mai avvolgere il tubo essibile in modo incontrollato. – Il sistema di bloccaggio produce un suono metallico durante lo srotolamento e l'avvolgimento; non è un difetto.I

Se il rumore dovesse variare dopo le numerose applicazioni e/o in caso di problemi con il meccanismo, rivolgersi al centro assistenza. – Svolgimento del tubo: estrarre con cautela il tubo dall'alloggiamento; dopo aver srotolato la lunghezza necessaria di tubo, allentare leggermente la presa, in questo modo, quando viene udito un "CLICK", si ha l'inserimento del blocco (g. 9). Vericare che il tubo sia bloccato prima di lasciare la presa. – Riavvolgimento del tubo: allentare il blocco tirando il tubo in estensione verso l'esterno (g. 10). Lasciare riavvolgere il tubo in modo controllato, accompagnandolo no al completo rientro nell'arrotolatore. ● Inserire la spina del cavo di alimentazione in una presa idonea, vericando che l’interruttore I/O posto sul compressore, sia nella posizione spento “O” (OFF). ● A questo punto il compressore è pronto per l’uso. ● Avviare il compressore premendo l'interruttore I/O. ● Vericare che il consumo d’aria e la massima pressione di esercizio dell’utensile pneumatico da impiegare siano compatibili con la pressione impostata sul regolatore di pressione (non incluso) e con la quantità di aria erogata dal compressore. ● Al termine del lavoro: – riavvolgere completamente il tubo, accompagnandolo nel suo alloggiamento; – arrestare il compressore intervenendo sull’interruttore I/O, portandolo nella posizione spento “O” (OFF). – scollegare la spina elettrica. ● Se si desidera impiegare nuovamente il compressore, attendere almeno 10 secondi dal momento dello spegnimento, prima di riavviarlo.

8. PULIZIA E MANUTENZIONE

Attenzione! Prima di qualsiasi lavoro di pulizia e di manutenzione staccare la spina dalla presa di corrente. Attenzione! Attendere no a quando il compressore si sia completamente raffreddato! Pericolo di ustioni!

● Tenere i dispositivi di protezione il più possibile liberi da polvere e sporco. Stronare l'apparecchio con un panno pulito o sofarlo con l'aria compressa a pressione bassa. ● Consigliamo di pulire l'apparecchio subito dopo averlo usato. ● Non usare detergenti o solventi perché potrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione che non possa penetrare dell'acqua all'interno dell'apparecchio. ● Gli utensili pneumatici devono essere scollegati dal compressore prima della pulizia. Il compressore non deve essere pulito con acqua, solventi ecc. ● Mantenere pulito il tubo dell'arrotolatore per consentire un corretto scorrimento.

8.2 Pulizia del ltro di aspirazione (rif.1)

Il ltro di aspirazione impedisce che vengano aspirati polvere e sporco. Questo ltro deve essere pulito almeno ogni 100 ore di esercizio. Un ltro di aspirazione ostruito riduce notevolmente il rendimento del compressore. Il corpo del ltro di aspirazione è inamovibile, NON DEVE MAI essere rimosso. Per pulire o sostituire l'elemento ltrante, è sufciente rimuovere solo il coperchio. Per rimuovere il coperchio, svitare in senso antiorario. Pulire l'elemento ltrante dando dei leggeri colpetti e dirigendo su di esso un getto di aria compressa a bassa pressione (circa 3 bar) e poi rimontarlo.

Attenzione! Staccare la spina dalla presa di corrente e satare l’apparecchio e tutti gli utensili ad aria compressa ad esso collegato. Tenere il compressore in modo tale

RIEPILOGO INTERVALLI DI MANUTENZIONE

100 ORE OGNI 100 ORE Pulizia ltro aspirazione e/o sostituzione dell’elemento ltrante ● ●I

Anomalia Causa Intervento Il compressore si arresta e riparte autonomamente dopo qualche minuto. Intervento della protezione termica, causa surriscaldamento del motore. Lasciare raffreddare il compressore. Areare il locale. Il compressore dopo alcuni tentativi di avviamento si arresta. Intervento della protezione termica causa surriscaldamento del motore (disinserzione della spina durante la marcia, scarsa tensione di alimentazione). Azionare l’interruttore di marcia/ arresto. Areare il locale. Attendere alcuni minuti ed il compressore si riavvierà autonomamente. Qualsiasi altro intervento deve essere eseguito dai Centri di Assistenza autorizzati, richiedendo ricambi originali. Manomettere la macchina può compromettere la sicurezza e comunque invalida la relativa garanzia. che non possa essere messo in funzione da persone non autorizzate. Attenzione! Tenere il compressore solo in un ambiente asciutto e non accessibile a persone non autorizzate. Proteggerlo con un telo per evitare che la polvere vada a depositarsi sui meccanismi interni. Se il compressore rimane inattivo per lunghi periodi, vericarne il corretto funzionamento prima di iniziare ad usarlo.

9. SMALTIMENTO E RICICLAGGIO

Ai sensi della Direttiva 2012/19/UE relativa allo smaltimento di riuti da apparecchiature elettriche ed elettroniche (RAEE). Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a ne vita agli idonei centri di raccolta differenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.G

1. Įsiurbiamo oro ltras

Conservare questo manuale d’istruzioni per poterlo consultare in futuro
