Airboss DN 200105 - Kompresor STANLEY - Brezplačna navodila za uporabo

Vrsta izdelka	Prenosni zračni kompresor
Znamka	Stanley
Model	Airboss DN 200105
Električno napajanje	230 V ~ 50 Hz, varovalka 16 A
Najvišji tlak v rezervoarju	10 barov (145 PSI)
Regulacija tlaka	Da, z vrtljivim gumbom
Manometer rezervoarja	Da, graduacija v PSI in BAR
Regulirani manometer	Da
Varnostni ventil	Da, nastavljen na 10 barov (ni nastavljiv)
Izpustni ventil (praznjenje)	Da, krogelna pipa
Hitri priključek	Da, za zračno cev
Stikalo	Vklop/Izklop s svetlobnim indikatorjem
Občasno delovanje	Delovni faktor ≤ 15 % (vgrajena termična zaščita)
Termična zaščita	Da, samodejni izklop ob pregrevanju
Prevoz	Ročaj in snemljiv trak
Pritrditev orodja	Velcro trak za pnevmatsko orodje ali cev
Ohišje za dodatke	Da, vgrajen
Čiščenje	Vlažna krpa z blagim milom; ne uporabljajte topil
Praznjenje kondenzata	Dnevno, skozi izpustni ventil v spodnjem položaju
Nadomestni deli in popravljivost	Preko pooblaščenega servisnega centra; uporabljajte originalne dele
Predvidena uporaba	Napihovanje, pnevmatska orodja, barvanje (zrak ni dihalni)
Varnostni ukrepi	Ne usmerjajte curka proti ljudem; nosite očala; držite otroke stran

Pogosto zastavljena vprašanja - Airboss DN 200105 STANLEY

Kakšen je najvišji tlak v rezervoarju?

Najvišji tlak je 10 barov (145 PSI). Varnostni ventil je nastavljen na to vrednost, da prepreči previsok tlak.

Kako nastaviti izhodni tlak?

Uporabite gumb regulatorja (ref. D). Zavrtite v smeri urinega kazalca za povečanje tlaka, v nasprotni smeri za zmanjšanje. Regulirani manometer (ref. C) prikazuje nastavljeni tlak.

Zakaj se kompresor samodejno ustavi?

To je normalno: kompresor se ustavi, ko tlak v rezervoarju doseže tovarniško nastavljeno zgornjo mejo. Samodejno se znova zažene, ko tlak pade pod prag vklopa.

Kaj storiti, če kompresor ne zažene?

Najprej preverite električno napajanje (vtičnica, varovalka 16 A). Če je motor vroč, je termična zaščita morda prekinila tokokrog. Pustite, da se ohladi nekaj minut. Če težava vztraja, se obrnite na pooblaščeni servis.

Kako izprazniti kondenzat iz rezervoarja?

Ustavite kompresor in izpustite tlak. Nagnite napravo proti izpustnemu ventilu (ref. E) pod rezervoarjem. Odprite ventil za izpust vode. To opravite dnevno.

Ali lahko kompresor uporabljam za barvanje?

Da, pod pogojem, da upoštevate navodila: uporabite ustrezen regulator tlaka, kompresor postavite vsaj 3 metre stran od območja barvanja, da preprečite brizganje topil na plastiko.

Ali lahko kompresor uporabljam neprekinjeno?

Ne, ta kompresor je zasnovan za občasno delovanje z največjim delovnim faktorjem 15%. Na primer, največ 9 minut na uro. Neprekinjena uporaba bi povzročila pregrevanje in izklop zaradi termične zaščite.

Kako očistiti kompresor?

Odklopite napravo in počakajte, da se ohladi. Očistite površine z vlažno krpo in malo blagega mila. Nikoli ne uporabljajte topil ali vnetljivih snovi. Ne dovolite, da voda prodre v notranjost.

Kaj storiti v primeru uhajanja zraka na tlačnem stikalu?

To običajno pomeni obrabljen ali umazan povratni ventil. Obrnite se na pooblaščeni servisni center za zamenjavo dela. Ne poskušajte popravljati sami.

Ali lahko kompresor prenašam z rezervoarjem pod tlakom?

Ne, nikoli ne prenašajte naprave, ko je rezervoar pod tlakom. Pred vsakim premikom odklopite napajanje, izpustite stisnjen zrak in izpraznite kondenzat.

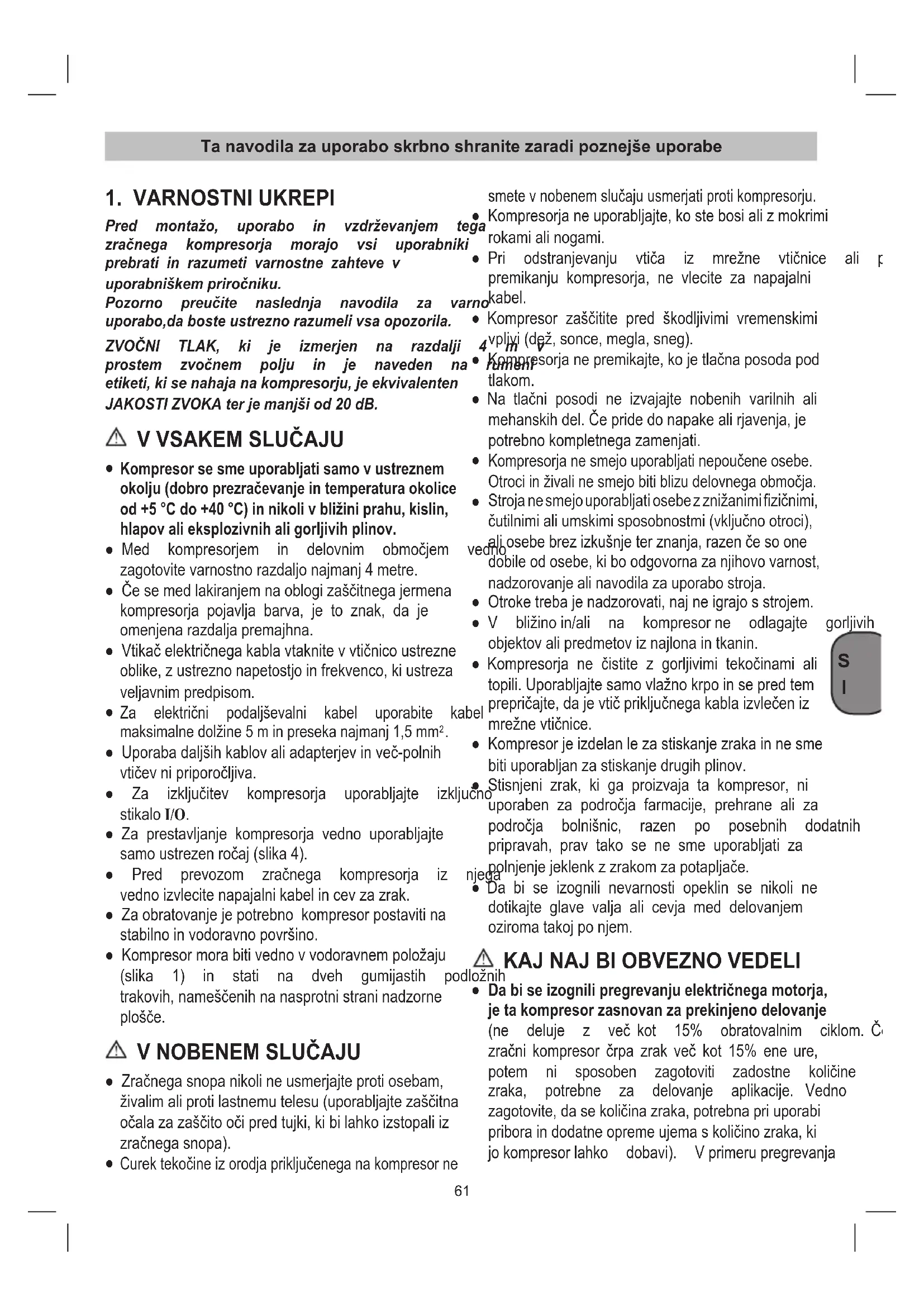

NAVODILA ZA UPORABO Airboss DN 200105 STANLEY

Pred montažo, uporabo in vzdhrževanjem tegza zračnega kompresorja morajo vsi uporabniki prebrati in razumeti varnostne zahteve v uporabniškem priročniku.

Pozorno preucite naslednja navodila za va uporabo,da boste ustrezno razumeli vsa opozorila.

ZVOCNI TLAK, ki je izmerjen na razdalji prostem zvocnem polju in je naveden na etiketi, ki se nahaja na kompresorju, je ekvivalenten JAKOSTI ZVOKA ter je manjsi od 20 dB.

V VSAKEM SLUCAJU

• Kompresor se sme uporabljati samo v ustreznem okolju (dobro prezračevanje in temperatura okolice od +5 °C do +40 °C) in nikoli v blžini prahu, kislin, hlapov ali eksplozivnih ali gorljivih plinov.
• Med kompresorjem in delovnim območjem zagotovite varnostno razdaljo najmanj 4 metre.
• Ce se med lakiranjem na oblogi zašcitnega jermena kompresorja pojavlja barva, je to znak, da je omenjena razdalja premajhna.
• Vtikač elektricnega kabla vtaknite v vticnico ustrezne oblike, z ustrezno napetostjo in frekvenco, ki ustreza veljavnim predpisom.
• Za elektrichi podaljsevalni kabel uporabite maksimalne dolzine 5 m in preseka najmanj 1,5 mm².
• Uporaba daljsih kablov ali adapterjev in vec-polnih vtičev ni priporočljiva.
• Za izkljucitev kompresorja uporabljaje izkstikalo I/O.
• Za prestavljanje kompresorja vedno uporabljajte samo ustrezen ročaj (slika 4).
  Pred prevozom zračnega kompresorja izvedno izvlecite napajalni kabel in cev za zrak.
• Za obratovanje je potrebno kompresor postaviti na stabilno in vodoravno povrsino.
• Kompresor mora biti vedno v vodoravnem položaju (slika 1) in stati na dveh gumijastih trakovih, namešcenih na nasprotni strani nadzorne plošće.

V NOBENEM SLUÇAJU

Zračnega snopa nikoli ne usmerajte proti osebam, Živalim ali proti lastnemu telesu (uporabljaje zašcitna očala za zašcitoto oci pred tujki, ki bi lahko izstopali iz zračnega snopa).
- Curek tekocine iz orodja prikljucenega na kompresor ne

smete v nobenem slučaju usmerjati proti kompresorju.

Kompresorja ne uporabljajte, ko ste bosi ali z mokrimi rokami ali nogami.

Pri odstranjevanju vtica iz mreznv vticnice ali p premikanju kompresorja, ne vlecite za napajalni kabel.
- Kompresor zašcitite pred škodljivimi vremenskimi 4vplvi (dež, sonce, megla, sneg).
Kumprasorja ne premikajte, ko je tlacna posoda pod tlakom.

• Na tlačni posodi ne izvajaje nobenih varilnih ali mehanskih del. Če pride do napake ali rijavenja, je potrebno kompletnega zamenjati.
• Kompresorja ne smejo uporabljati nepoučene osebe. Otroci in Živali ne smejo biti blizu delovnega območja.
  Stroja ne smejo uporabljati osebe z znižanimi fizicnimi, cutilnimi ali umskimi sposobnostmi (vkljućno otroci), ali osebe brez izkušnje ter znanja, razen ce so one do bile od osebe, ki bo odgovorna za njihovo varnost, nadzorovanje ali navodila za uporabo stroja.
• Otroke treba je nadzorovati, naj ne igrajo sstrojem.
  V blizino in/ali na kompresor ne odlagajte objektov ali predmetov iz najlona in tkanin.
• Kompresorja ne Čistite z gorgljivimi tekocinami ali topili. Uporabljajte samo vlažno krpo in se pred tem prepricajte, da je vtč priključega kabla izvlečen iz mrežne vtčnice.
• Kompresor je izdelan le za stiskanje zraka in ne sme biti uporabljan za stiskanje drugih plinov.

Stisnjeni zrak, ki ga proizvaja ta kompresor, ni uporaben za podroćja farmacije, prehrane ali za podroćja bolnišnic, razen po posebnih dodatnih pripravah, prav takse ne sme uporabljati za polnjenje jeklenk z zrakom za potapljače.

Jcga Da bi se izognili nevarnosti opeklin se nikoli nedotikajte glave valja ali cevja med delovanjem oziroma takoj po njem.

KAJ NAJ BI OBVEZNO VEDELI

• Da bi se izognili pregrevanju elektricnega motorja, je ta kompresor zasnovan za prekinjeno delovanje (ne deluje z vec kot 15% obratovalnim ciklom. Cz racni kompresor crpa zrak vec kot 15% ene ure, potem ni sposoben zagotoviti zadostne količine zraka, potrebne za delovanje aplikacije. Vedno zagotovite, da se količina zraka, potrebna pri uporabi pribora in dodatne opreme ujema s količino zraka, ki jo kompresor lahko dobavi). V primeru pregrevanja

naprave se sproži termični odklop, ki sa izklopi napajanje, Če je temperatura previsoka. Motor se zažene samodejno, ko so ponovno vzpostavljene normalne temperaturne vrednosti.

• Ko je kompresor priključen na vir elektricne energije in je stikalo "On/Off" (vklop/izklop) v položaju «On» (vklop), se cikel delovanja kompresorja samodejno zažene.

Nikoli se ne dotikajte gibljivih delov.
Vse dele telesa, lase, obleko in nakit drzite proc od gibljivih delov naprave.
- S kompresorjem ne upravljaje brez varoval ali plaščev.
Nikoli ne stojte na kompresorju.

• Kompresor je opremljen z varnostnim ventilom, ki se sproži vprimeru okvare tlačnega stikala, da zagotovi varno delovanje naprave.

samolepeca oznaka na indicatorju pritiska kaze najvisjstor delovni pritisk kompresorja. Ne nanaša se na ne nastavljeni pritisk.

• Pred priključevanjem pnevatskega orodja na cev stisjinega zraka povezano s kompresorjem, je potrebno izstopajovi zračni tok iz cevi v vsaker slučaju prekiniti.
• Uporaba stisjenega zraka pri posameznih predvidenih vrstah uporabe (napihovanje, prevmatsko orodje, lakiranje, pranje s cistili samona vodni osnovi, itd.), zahteva posebna znanja scitrih posameznih slucajih tudi upoštevanje ustreznih veljavnih predpisov.
  Nikoli ne prekoračite majvečjega dovoljenega tlaka, ki ga priporoča proizvajalec dodatne opreme, uporabljene skupaj tem kompresorjem.

A. On/Off (I/O) stikalo za za vklop/izklop: Stikalo je mehanizem za aktiviranje, ki se uporablja za zagon in zaustavitev kompresorja. Ko je stikalo v položaju «On« (vklop), začeta motor in Črpalka stiskati zrak dokler tlak v rezervaorju ne doseže zgornje.meje tovarniško nastavljenega delovnega tlaka. Ko tlak v rezervaorju pade pod tovarniško nastavljeno "znižanje" tlaka, začne kompresor ponovno stiskati zrak.
B. Merilnik tlaka v rezervoorju: Merilnik tlaka prikazuje zračni tlak v rezervoorju izražen v PSI (in barih).
C. Regulaciji sk merilnik tlaka: Regulaciji merilnik tlaka prikazuje dovoljeno visino tlaka v odvodni liniji glede na nastavitev regulatorja.
D. Regulacijski gumb: Regulacijski gumb se uporablja za nastavitev zračnega tlaka, ki je na voljo v odvodni liniji. Tlak odvedenega zraka se poveča z vrtenjem gumba v smeri urinega kazalca in zmanjsa z vrtenjem gumba v nasprotni smeri urinega kazalca.
E. Izpustni ventil: Ko je kroglicni ventil odprt, se vlaga (kondenz) odvaja iz rezervoorja.
F. Hitra spojka: Hitra spojka se uporablja za povezavo med cevjo za zrak in vašim orodjem.
G. Varnostni ventil: Varnostni ventil je nastvljen tako, da se prepreci prekoračitev delovnega tlaka tlacne posode za stisjen zrak. Ta ventil je tovarnisko nastvljen na 10 barov (145 PSI) in ne bo deloval,Če tlak v rezervoorju ne doseze

navedene vrednosti. Varnostnega ventil ne poskušajte sami ročno nastaviti ali odstraniti. Kakrsnokoli prenastavljanje tega ventil lahko povzroci resne poskodbe. Če ventil potrebuje servisiranje ali vzdřevanje, si oglejte seznam pooblasčenih servisnih centroid.

H. Ročaj za dvigovanje/prenašanje.

I. Ramenski pas za lažji prenos in uporabo:

Ramenski pas skrbi za udobno prenašanje kompresorja.

• Če kovinska obročka nista namescena, ju vstavite v luknji na obeh koncih aluminijastega ročaja (kot je prikazano na sliki 7a).
• Pritrditev ramenskega pasu na kompresor: ramenski pas pritrdite tak, da karabinski sponko zatakene v kovinska obrocka na koncih ročaja (kot je prikazano na sliki 7b).

J. Trak za enostavno pritrjevanje in odstranjevanje: Kompresor je opreumljen z Velcro trakom. Velcro trak omogoca pritrditev pnevmatskega orodja (na primer: orodje za kovičenje) ali PVC cevnega podaljska na telo kompresorja (kot je pri Kazakhstan na slikah 6a in 6b).
K. Škatla za shranjevanje pribora.

3. PODROČJE UPORABE

Kompresor služi za proizvajanje komprimiranega zraka za orodje, ki je gnano s komprimiranim zrakom.

Prosimo, da upostevate, da nase naprave niso bi konstruirane za namene profesionalne, obrniške ali industrijske uporabe. Ne prevzemamo nobenega jam-

stva, ce se naprava uporablja za profesalne, obrniške ali industrijske namene ali za izvajanje podobnih dejavnosti.

Stroj je dovoljeno uporabljati samo za namene, za katere je bil konstruirani. Vsaka druga uporaba ni dovoljena. Za kakrsnokoli skodo ali poskodbe, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik / upravljalec, ne pa proizvajalec.

4. OMREZNIE ELEKTRICNI PRIKLJUČEK

Kompresor je opremljen z omreznim kablonz varnostnim elektricn im vtikaem. Tega lahko prikljucite na varnostno vticnico 230V 50Hz ki je zavarovana s 16 A.Pred prvim zagonom pazite na to, da se omreznapetost ujema zobratovalno napetostjo, ki je navedena na tablici podatkov stroja.Dolgi dovodni kabli, kot tud elektrnic podaljski, kabelski bobni itd. povzrocijo upd napetosti in lahko preprecijo zagon motorja. Pri nizkih temperaturah pod +5^ je zagon motorja ogrozen zaradi tezjega delovanja.

5. POSTOPKI PRED ZAGONOM

• Preglejte kompresor zaradi eventuelnih poškodb transportom. Eventuelné poškodbe takoj sporocite transportnemu podjetju, ki je izvrsilo izdobavo kompresorja.
• Preverite, ali so rezervoorji izpraznjeni, prisotnosti vlage (kondenza) ali umazanije.
• Kompresor namestite v blizini porabnika.
• Ne uporabljaje dolgih zračnih cevi in dolgih dovajal-nih cevi (cevni podaljiški).
• Pazite, da bo sesani zrak suh in brez vsebnosti prahu.
• Kompresorja ne namešćajte v vlaznem ali mokrem prostoru.
  Kompresor se sme uporabljati samo v prostoru (v dobro prezracenem prostoru, pri temperaturi okolice +5^ - +40^) .V prostoru ne sme biti prahu, kislin, pare, eksplozivnih ali vnetljivh plinov.
• Kompresor jeprimeren za uporabo v suhih prostorih Uporaba kompresorjani dopustna v obmod se dela s prseco vodo.

6. NAVODILA ZA UPORABO

6.1 Zagonski postopki

1. Preverite, da je stikalo "On/Off" (vklop/iz položaju "Off" (izklop).
2. Preverite, da je zračni tlak v rezervaorju 0 PSI.
3. Prikljucite cev za zrak na odvodno linijo.
4. Napravo prikljucite v ustrezno ozemljeno elektricno vticnico.
5. Potisnite stikalo "On/Off" (vklop/izklop) v

"On" (vklop). Indikacijska lučka stikala "On/Off" se zasveti in potradi, da je kompresor vklopljen Kompresor se samodejno vklopi in izklopi, kar vzdruje konstanten tlak v rezervaarju.

1. Na regulatorju tlaka nastavite ustrezen tlak, ki ga zahteva pnevatsko orodje.

6.2 Postopki izklapljanja

1. Potisnite stikalo "On/Off" (vklop/izklop) v položaj "Off" (izklop).

7. CISCENJE IN VZDRZEVENJE

Pozor!

Pred vsemi cistilnimi in vzdvrzevalnimi deli potegnite elektrichi omrezni vtika iz elektriche omreznvticnice.

Pozor!

Pocakajte, da se kompresor popolnama ohladil Ne-arnost, da se opecete!

Pozor!

Pred vsakim cischenjem in vzdhrzevanjem je potreb med no izpustiti tlak v kotlu.

7.1 Čiščenje

Zašcitne naprave vzdřuje v karseda Čistem stanju. Napravo obrišite z Čisto krpo ali pa prah in umazanijo z naprave izpihajte s komprimiranim zrakom pri nizkem tlaku.

• Mi priporočamo, da napravo ochistite po vsaki uporabi.
• Napravo v rednih casovnih intervalih očistite z vlăžno krpo in nekaj mazavega mila. Ne uporabljačistilnih sredstev ali razredčila; ta lahko pričnejo na-primištele, ki so iz umetne mase. Pazite na to, da v notranjost narave ne bo mogla priti voda.
  Pred ciscenjem je potrebno odklopiti cev in orodje za grizganje od kompresorja. Kompresorja ne smete cistiti z vodo, razredcili, ipd.

7.2 Praznjenje rezervoarja

Kondenzacijski vodo je potrebno vsak dan iztočiti odprtjem izpustnegaventila (oznaka E na dnu tlačne posode).

1. Preverite, ali je kompresor izklopljen (v položaj klop)"Of").
2. Medtem, ko drzite ročaj, nekoliko nagnite kompresor v smeri izpustnegа ventila, ki se nahaja na dnu rezervojarja.
3. Izpustni ventil odprete z obračanjem.
4. Kompresor drzite v nagnjenem položaju, dokler iz položiga ne izteče ves kondenz.

Pozor!

Kondenzacijska voda iz tlacne posode vs ostanke olja.
Kondenzacijski vodo predajte v ustrezno zbirališće odpadkov.

Kompresor se lahko namesti v navpični položaj in stoj na gumijastih nogah samo za nameshranjevanja (kot je pri Kazano na sliki 5).

8. ODSTRANJEVANE IN RECIKLAZA

Naprava jn njegov pribor so sestavljeni iz različni slisal, Izpust materialov, kot n.pr. kovina in umetna masa. Defektne konstrukcijske dele predajte na deponijo za posebne odpadke. Povprašajte v strokovni trgovini ali pri občinski upravi!

9. MOZNE MOTNJE IN USTREZNI UKREPI ZA NJIHOVO ODPRAVLJANJE

Opomba: Pred kakrsnimikoli popravili ali nastavitvami napajalni kabel naprave iztaknite iz elektriche vticnice in izpustite tlak iz rezervaarja.

MOTNJA VZROK UKREP
Puščanje iz ventil tlacnega stikala, ko je kompresor v mirovanju.	Proti-povratni ventil slabo deluje zaradi izrabljenosti ali zaradi umazanje na tesnilinem mestu.	Odvijte šest-robo glavo proti-povratnega ventil, očistite ležišće in specialno gumijasto podložko (çe je izrabljena jo zamenjaje). Ponomno namestite in skrbnoprivije.
Zmanjišanje zmogljivosti. Pogosti zagoni. Nizke vrednosti tlaka.	Preverite morebitno preveliko porabo vraka ali morebitna netesna mesta na spojih in/ali na cevkah. Lahko je zamašen sesalni filter.	Zamenjaje tesnila priključkov. Očistite ali zamenjaje filter.
Kompresor se zaustavi in po nekaj minutah samodejno nadaljuje z obratovanjem.	Aktiviranje toplotne zaščite, zaradi pregrevanja motorja.	Očistite vstopna mesta vraka na kompresorju. Prezračite prostor.
Po več poizkusih zagona, se kompresor zaustavi.	Aktiviranje toplotne zaščite, zaradi pregrevanja motorja (snetje vtča med obratovanjem, premajhma napajalna napetost).	Aktivirajte stikalo vklučeno/ izključeno. Prezračite prostor. Počakajte nekaj minut, da prične kompresor ponomno sam obratovati.
Kompresor se ne zaustavi inaktivara se varnostni ventil.	Motnja delovanja kompresorja ali napaka na tlacnem stikalu.	Izvlecite vtč inPokličite servisno službo.

Vse preostale ukrepe morajo izvrsiti pooblasceni centri servisne sluzbe, z uporabo originalnih nadomestnih delov. Zaradi poseganja v kompresor, lahko negativno vplivate na varnost, prav takpo tudi ustrezna garancija v vsakem slucaju izgubi svojo veljavnost.
