Produkto tipas	Nešiojamas oro kompresorius
Prekės ženklas	Stanley
Modelis	Airboss DN 200105
Maitinimas	230 V ~ 50 Hz, saugiklis 16 A
Maksimalus bako slėgis	10 barų (145 PSI)
Slėgio reguliavimas	Taip, per sukamąjį mygtuką
Bako manometras	Taip, gradacija PSI ir BAR
Reguliuojamas manometras	Taip
Saugos vožtuvas	Taip, nustatytas 10 barų (nereguliuojamas)
Išleidimo vožtuvas (nuleidimas)	Taip, rutulinis vožtuvas
Greitas jungtis	Taip, oro žarnai
Jungiklis	Įjungimas/išjungimas su šviesos indikatoriumi
Pertraukiamas veikimas	Veikimo faktorius ≤ 15 % (integruota terminė apsauga)
Terminė apsauga	Taip, automatinis išjungimas perkaitimo atveju
Transportavimas	Rankena ir nuimamas peties diržas
Įrankio tvirtinimas	Velcro juosta pneumatiniam įrankiui arba žarnai
Priedų dėklas	Taip, integruotas
Valymas	Drėgna šluoste su švelniu muilu; nenaudoti tirpiklių
Kondensato nuleidimas	Kasdien, per išleidimo vožtuvą apatinėje padėtyje
Atsarginės dalys ir taisymas	Per įgaliotą serviso centrą; naudoti originalias dalis
Numatomas naudojimas	Pripūtimas, pneumatiniai įrankiai, dažymas (neįkvepiamas oras)
Saugos priemonės	Nenukreipti srauto į žmones; dėvėti akinius; laikyti vaikus atokiai

Dažnai užduodami klausimai - Airboss DN 200105 STANLEY

Koks maksimalus bako slėgis?

Maksimalus slėgis yra 10 barų (145 PSI). Saugos vožtuvas nustatytas ties šia verte, kad būtų išvengta viršslėgio.

Kaip reguliuoti išėjimo slėgį?

Naudokite reguliatoriaus mygtuką (ref. D). Sukite pagal laikrodžio rodyklę, kad padidintumėte slėgį, prieš laikrodžio rodyklę – kad sumažintumėte. Reguliuojamas manometras (ref. C) rodo nustatytą slėgį.

Kodėl kompresorius automatiškai sustoja?

Tai normalu: kompresorius sustoja, kai bako slėgis pasiekia gamykloje nustatytą viršutinę ribą. Jis automatiškai vėl įsijungia, kai slėgis nukrenta žemiau įjungimo slenksčio.

Ką daryti, jei kompresorius neužsiveda?

Pirmiausia patikrinkite maitinimą (kištukas, saugiklis 16 A). Jei variklis karštas, terminė apsauga galėjo išjungti grandinę. Palikite atvėsti keletą minučių. Jei problema išlieka, kreipkitės į įgaliotą serviso centrą.

Kaip nuleisti kondensatą iš bako?

Išjunkite kompresorių ir išleiskite slėgį. Pakreipkite prietaisą link išleidimo vožtuvo (ref. E), esančio po baku. Atidarykite vožtuvą, kad pašalintumėte vandenį. Atlikite šią operaciją kasdien.

Ar galiu naudoti kompresorių dažymui?

Taip, jei laikysitės nurodymų: naudokite tinkamą slėgio reguliatorių, laikykite kompresorių atokiai nuo dažymo zonos (mažiausiai 3 metrai), kad tirpikliai nepatektų ant plastiko.

Ar kompresorius gali būti naudojamas nuolat?

Ne, šis kompresorius skirtas pertraukiamam veikimui, kurio maksimalus veikimo faktorius yra 15 %. Pavyzdžiui, ne daugiau kaip 9 minutės per valandą. Nuolatinis naudojimas sukeltų perkaitimą ir terminės apsaugos išjungimą.

Kaip valyti kompresorių?

Atjunkite prietaisą ir palaukite, kol jis atvės. Valykite paviršius drėgna šluoste ir šiek tiek švelnaus muilo. Niekada nenaudokite tirpiklių ar degių medžiagų. Neleiskite vandeniui patekti į vidų.

Ką daryti, jei oro nutekėjimas prie slėgio jungiklio?

Tai paprastai rodo susidėvėjusį ar užterštą atbulinį vožtuvą. Kreipkitės į įgaliotą serviso centrą dėl dalies keitimo. Nebandykite taisyti patys.

Ar galiu transportuoti kompresorių su slėginiu baku?

Ne, niekada netransportuokite prietaiso, kai bake yra slėgis. Prieš bet kokį judėjimą atjunkite maitinimą, išleiskite suslėgtą orą ir nuleiskite kondensatą.

NAUDOJIMO INSTRUKCIJA Airboss DN 200105 STANLEY

Isshugokite sia vartojo instrukcija, kad ateityje galetumete ja pasinaudoti

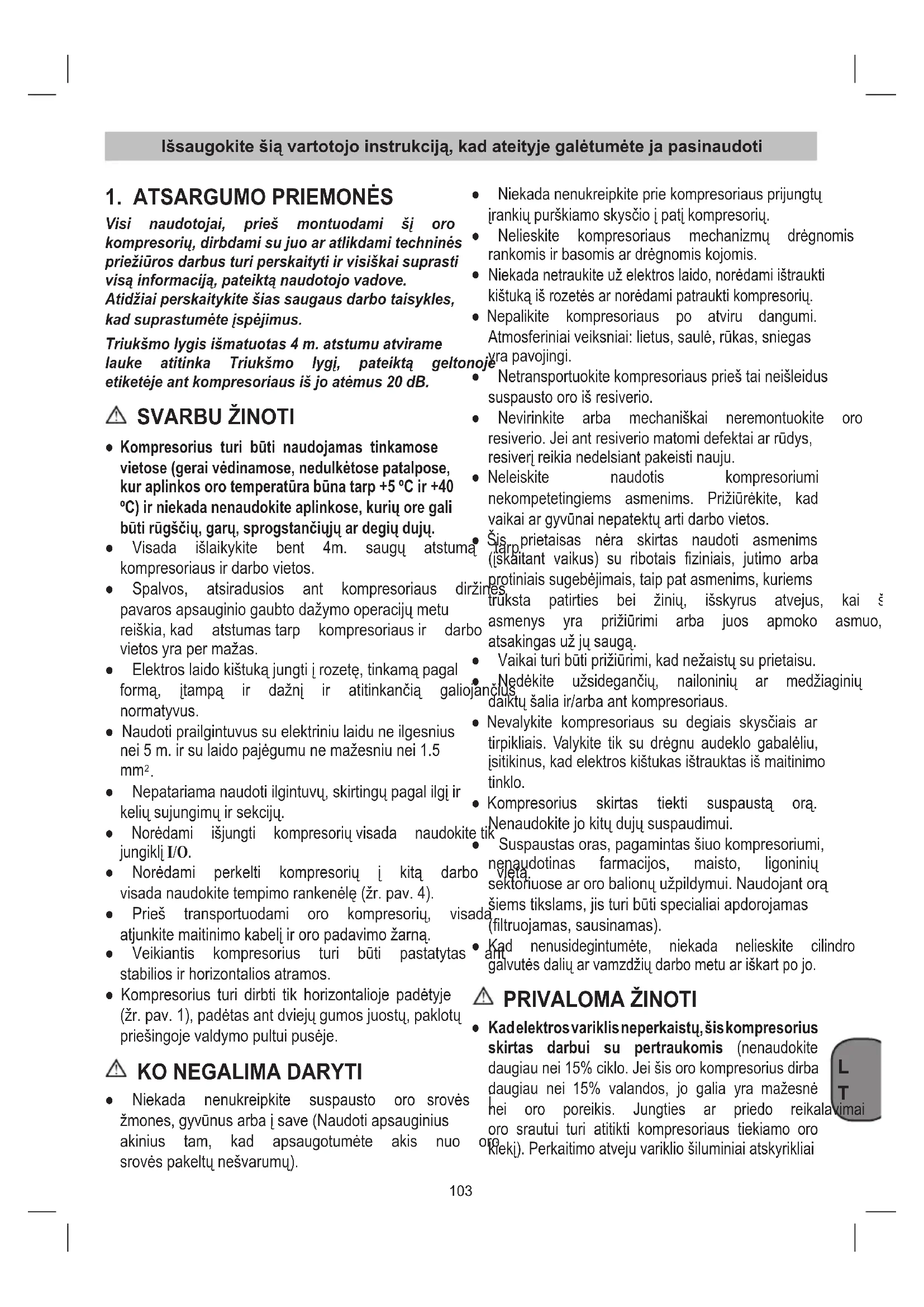

1. ATSARGUMO PRIEMONÉS

Visi naudotojai, pries montuodami sio oro kompressori, dirbdami su juo ar atlikdami technines prieziuros darbus turi perskaityi ir visiskai suprasti visa informacija, pateiktanaudotojo vadove. Atidzai perskaitykite sias saugaus darbo taisykles, kad suprastumete ispjemus.

Triuksmo lygis ismatuotas 4 m. atstumu atvirame lauke atitinka Triuksmo lygi, pateiktq geltot etiketeje ant kompresoriaus is je atemus 20 dB.

SVARBU ZINOTI

• Kompresorius turi buti naudojamas tinkamose vietose (gerai védinamose, nedulkétose patalpose, kur aplinkos oro temperatura buna tarp +5°C ir +40 °C) ir niekada nenaudokite aplinkose, kuriu ore gali buti rugšciu, garu, sprogstančiuju ar degiu duju.
• Visada islaiky kite bent 4m. saugu atstumakompresoriaus ir darbo vietos.
• Spalvos, atsiradusios ant kompresoriaus dirzi pavaros apsauginio gaubto dazymo operaciju metu reiksia, kad atstumas tarp kompresoriaus ir darbo vietos yra per mazas.
• Elektros laido kištuka jungti i rozete, tinkama pagal forma, itampa ir dažni ir atitinkancia galijoa normatyvus.
• Naudoti prailgintuvus su elektriniu laidu ne ilgesnius nei 5 m. ir su laido pajegumu ne mazesniu nei 1.5 mm².
• Nepatariama naudoti ilgintuvu, skirtingu pagal ilgi ir keliu sujungimu ir sekciyu.
  Noredami isjungti kompresoriu visada naudokite jungiklj I/O.
  Noredami perkelti kompresoriu kitar dorbo visada naudokite tempimo rankenèle (zr. pav. 4).
  Pries transportuodami oro kompresori, v atjunkite maitinimo kabelj ir oro padavimo zarna.
  Veikiantis kompresorius turi buti pastatyas stabilios ir horizontalios atramos.
• Kompresorius turi dirbtik horizontalioje padetye (zr. pav. 1), padetas ant dviejgumos juostu, paklotu priesingoje valdymo pultui pusefe.

KO NEGALIMA DARYTI

• Niekada nenukreipkite suspausto oro srovës Žmones, gyvūnus arba i save (Naudoti apsauginius akinius tam, kad apsaugotumétekis nuosrovës pakeltu nešvarumu).

• Niekada nenukreipkite prie kompresoriaus prijungtu irankiu purskiamo skyscioi pati kompresoriu.

• Nelieskite kompresoriaus mechanizmu dregnomis rankomis ir basomis ar dregnomis kojomis.
• Niekada netraukite už elektrós lado, noredami ištrauktiki kistuka is Rozetés ar noredami patrauktki kompresori.
• Nepalikite kompresoriaus po atviru dangumi. Atmosferiniai veiksniai: lietus, saule, rukas, snegas yra pavojingi.
  Netransportuokite kompresoriaus pries tai neisleidus suspausto oro iS resiverio.
• Nevirinkite arba mechaniškai neremontuokite oro resiverio. Jei ant resiverio matomi defektai ar rudys, resiveri reikia nedelsiant pakeisti nauju.
• Neleiskite naudotis kompresoriumi nekompetetingiems asmenims. Prižiurekite, kad vaikai ar gyvūnai nepatektu arti darbo vietos.

Sis prietaisas nera skirtas naudoti asmenims (jskaitant vaikus) su ribotais fiziniais, jutimo arba protiniais sugebejimais, taip pat asmenims, kuriems truksta patirties bei ziniu, isskyrus atvejus, kai s asmenys yra priizurimi arba juos apmoko asmuo, 0s atsakingas uz ju sauga.

• Vaikai turi buti prižiūrimi, kad nežaistu su prietaisu.
  Nedekite užsideganciu, nailoniniu ar medziaginiu daiktu salia ir/arba ant kompresoriaus.
• Nevaly kite kompresoriaus su degiais skysciais ar tirpikliais. Valy kite tik su dregnu audeklo gabaleliu, jsitikinus, kad elektros kišukas išrauktas iš maitinimo tinklo.
• Kompresorius skirts tieski suspasta ora. Nenaudokite jo kitu duju suspaudimui.
  Suspaustas oras, pagamintas siuo kompresoriumi, nenaudotinas farmacijos, maisto, ligniniu veta sektoiuose ar oro balionu uzbildymui. Naudoant ora siems tikslams, jis turi buti specialiai apdorojamas (filtruojamas, sausinamas).
• Kad nenusidegintumete, niedaka nelieskite cilindro galvutes daliu ar vamzdziu darbo metu ar iskart po jo.

PRIVALOMA ZINOTI

• Kadelektros variklis neperkaistu, sisk kompresorius skirtas darbui su pertraukomis (nenaudokite daugiau nei 15% ciklo. Jei sis oro kompresorius dirba daugiau nei 15% valandos, jo galia yra mazesnehei oro poreikis. Jungties ar priedo reika oro srautui turi atitiki kompressoriaus tiekiamo oro Kleki). Perkaitimo atveju variklio siluminiai atskyrrikliai

L

T

vimal

automatiskai atjungia jtampa, kai temperatura paRaudona manometro padala rodo maksimalu auksta. Variklis automatiskai pasileidzia is naujorezervuaro darbin sligi, bet ne nustatyta slegi.

• Jei kompresorius prijungtas prie elektros saltinio, o On/Off jungiklis nustatyas ant "ON", kompresorius pasileis automatiskai.

• Niekada nelieskite judanciu daiu.

• Stenkites, kad kūn o dals, plaukai, papuosalai nebutu arti judanciu daliu.
• Niekada nenaudokite oro kompresoriaus, jei visos apsaugos ir gaubtai néra savo vietose.

• Niekada nestověkite ant kompresoriaus.

• Kompresoriije yra apsauginis voztuvas, kuris suveikia, jei blogai veikia slegio jungiklis, kad uztikrintu irenginio sauguma.

• Norint prijungti pneumatini jranki prie zarnos, sujungtos su kompresoriumi, butina uzukti iseinancio is resiverio oro ventilarba reikia naudoti saugias greitasias jungtis, jungiancias iranki su zarna.

drabuziaNauidojant suspausta ora skirtingiems tikslams (nuputimas, pneumatinai irankiai, lakavimas, plovimas naudojant plovimo skyscius ir t.t) reikia. zinoti ir laikytis atskiriems atvejams numatytu normatyvu.

• Niekada neviršykyite maksimalaus leidžiamo slegio, nurodyto jungciu ar priedu, naudojamu su siuo kompresoriumi, gamintojo.

A. On/Off (I/O) Jungiklis: Jungiklis yra aktyvinimo mechanizmas, naudojamas ijungti ir isjungti kompresoriui. Kai jungiklis yra nustatyas ant "On", variklis ir siurblys suspaus ora tol, kol bakoslegis pasieks virsutinija gamykloje nustatydarbinio slegio riba. Slegiui nukritus zeniaugamykloje nustatyros ribos, kompresorius velautomatiskai jsijungs ir spaus ora.
B. Bako slegio matuoklis: Bako slegio matuoklis rodo oro slegi bake, išreiksta PSI (ir BAR).
C. Reguliuojamo slégio matuoklis: Reguliuojamo slégio matuoklis rodo slégi, leidžiamaj i isleidimo kanala, pagal regulatoriaus nustatymus.
D. Regulatoriaus rankenèle: Regulatoriaus rankenèle naudojama reguliuoti oro slegiui isleidimo kanale. Iseidimo oro slegis didinamas, sukant rankenèle pagal laikrodzio rodykle, mazinamas, sukant ja pries laikrodzio rodykle.
E. Išleidimo vožtuvas: Rutulinis vožtuvas, atidarius isleidžia susikaupusia dregmé iš bako.
F. Greitoji juntgis: Greitoji juntgis naudojama sujungti oro kanala su irankiu.
G. Apsauginis vožtuvas: Apsauginis vožtuvas apsaugo oro baka nuo viršlegio. Šis vožtuvas gamykloje nustatyas ant 10 bar (145 PSI) ir nesuveiks, kol bako slegis nepasieks šio lygio. Nebandykite reguliuoti ar pašalinti šio apsaugos itaiso.

Bet kokie šio vožtuvo pakeitimai gali sukelti dideles Žalos. Jei šiam itaisui reikia taisymo ar techninés prieziūros, kreipkitës igaliota aptarnavimo centra.

H. Rankena kélimui ir pernesimui.

I. Dirzas per peti lengvam transportavimui ir naudojimui: Kompresorius gali buti patogiai transportuojamas dirzu ant peties.

• Jei pries tai nebuvo uždéti Žiedai, jstatykite du Žiedus i tam skirtas skies, esancías aliuminio rankenos galuose (kaip parodyta 7a paveikslélyje).
  Norint užděti dirža ant kompresoriaus, prisekite ji prie Žiedu karabinais, prikabinamais prie metaliniu Žiedu rankenos galuose (kaip parodyta 7b paveikslélyje).

J. Juostele su lipukais: Kompresorius turi juostele su lipuku. Lipuku galima pritvirtinti pneumatini jranki (pavyzdziui: viniu kalimo jranki) arba prailginimo zarnele iš PVC prie kompresoriaus korpuso (kaip parodyta paveiksléliuose 6a ir 6b)

K. Dežé priedams.

3. NAUDOJIMO SRITIS

Kompresorius yra skirts gaminti suspausta orajrankiams, veikiantiems suspaustu oru.

Prašome jsidéméti, kad mūsu jranga neskirta naudoti reklamos, prekybos ar pramonés tikslams. Naudojant mūsu jranga reklamai, prekybai arba pramonei, mūsu garantija nebus taikoma.

lranga gali buti naudojama tik nurodytiems tikslams. Bet koksKitas naudojimas yra laikomas netinkamu naudojimu.Netinkamai naudojant jrangapatss naudotojas arba operatorius, bet ne gamintojas bus atsakingas uz padaryta zala, traumas ir visss kitpasekmes.

4. ITAMPA

Kompresorius yra aprupantas pagrindiniu kabe nuo elektros apsauganciu jungikliu. Sis jungiklis gali buti prijungiamas prie bet kurio 230V \~ apsaugoto 16 A saugikliu. Pries pradedami masina jsitikinkite ar pagrindine srove atitinka srove, nurodyta jtamos lenteleje. Ilgi jungiamiei k ilgintuvai, kabeliu rites ir t.t. gali sumazinti srove. Tai gali stabdyti varikli. Prie zemesnes nei +5^ temperaturos sushalusi variklio systemdagali n paleisti varikli.

5. PARUOSIMO DARBAI

• Patikrinkite ar masina po transportavimo apgadinta. Jei pastebesite za, nedelsiant susisiekite su kompresori pristaciusia imone.
• Patikrinkite, kad bakas iustintas ir jame dregmès ar nešvarumu.
• Kompresorius turi buti pastatyas salia o vartooto.
  Venkite ilgu orir elektros tiekimo liniju (ilgintuvu).
• lsitikinkite, kad jsiurbiamas oras yra sausas svarus.
• Nestatykite kompresoriaus nestabiliose ir dregnose vietose.
• Kompresorius gali buti naudojamas tik tam skirtose vietose (gera ventilacija ir tinkama temperatura nuo +5^ iki +40^ ). Tose patalpose negali buti dulkiu, rugšciu, garu, sprogu arba degiu duju.
• Kompresorius yra sukurtas naudoti sausope patalpose. Draudziama kompresoriu naudoti vietose, kuriose gali buti purskiamas vanduo.

6. DARBO INSTRUKCIJOS

6.1 Paleidimas

1. Isitikinkite, kad On/Off jungiklis yra ties Off.
2. Patikrinkite, kad bake oro slégis yra 0 PSI.
3. Prijunkite oro zaarna prie isleidimo kanalo.
4. Prijunkite irengini prie tinkamai jzeminto lizdo.
5. Paspauskite On/Off jungikli ant On. On/Off jungiklis užsidegs, royddamas, kad kompresorius ijungtas. Kompresorius automatiskai jsijungs ir išsijun palaikydamas bako slegi.
6. Nustatykite regulatoriiumi reikiamj irankui slegj.

6.2 Isjungimas

7. VALYMAS IR PriežiūRA

su Demesiol

Pries atlikdami prieziuros ir valymo darbus, isjunkite visus prietaisus.

Demesio! Pukite kol kompresorius visiskai atves

Demesio!

Pries atlikdami prieziuros ir valymo darbus, isleiskite visa ora i s sleginio indo.

7.1 Valymas

nerepsaugos priemones laikykite kuo toliau nuonesvarumurpurvo.Valykite iranga su svariuskudureliu arba nupuskite nešvarumus bei dulkes

• Mes rekomenduojame jums isvaltyi irenginius is bakerai baigsite juos naudoti.
• Regulariai valykite jrengini dregnu skudureliu ir muilu. Nenaudokite valymo priemoniu ir tirpikliu; jie las gali pazeisti jrenginio plastikines dalis. Saugokite kad j renginio vidu nepratekety vanduo.
• Pries valymo darbus privalote nuo kompresoriau atjungti zarna ir purskimo irankius. Nevaly kite kompresoriaus vandeniu arba tirpikliais.

7.2 Bako ištuštinimas

Kondensatas turi buti isleidziamas kiekviena diena, atidarant isleidimo voztuva (E) (slegio indo apacioje).

1. Patikrinkite, kad kompresorius butu isjungtas.
2. Laikydami už rankenos, paverskite kompresoriu i isleidimo vožtuvo puse, kadjis atsidurtu baki apacioje.
3. Pasukite išleidimo vožtuva, kad ji atidarytumete.
4. Laiky kite kompresori paversta, kol isbegs skystis.

Demesio!

Sleginio indo vandens kondensatas gali tureti tepalo likuci. Ispilkite kondensato vanden i ekeas, aplinkai nekenkiancias vietas.

7.3 Apsauginis vožtuvas (G nuor.)

Apsaugine sklende sumontuota auksciausiamedeistiname sleginio indo lygyje.Draudziama reguluiotiapsaugine sklende arba istraukti jos kaistj.

Nordamuiuztkrinti tinkama darba, kaskart ijun, apsaugini voztuva. Traukite ziieda atitinkama jegatol (kaip parodyta 8 paveikslélyje), kol isgirsite isleidziama suslégta ora. Tuomet ziieda paleiskite.

7.4 Laikymas

Demesio!

Ištraukite pagrindini kabeli is jungiklio, išdžiovinkite Irengini ir kitus pnematinius irankius. Ijs kompresori ir jsitikinkite, kadjis yra apsaugotas ir joks pašalinis asmuo negales jo jjungti.

Demesio!

Kompresoriu laikykite tik sausose vietose, jis negali buti prieinamas pašaliniams asmenims.

7.4.1 Sandeliavimas

Tik sandeliavimui kompresorius gali buti laikomas vertikaloje padetye, pastatyas ant guminiq kojeliu (kaip parodyta 5 paveikslélyje).

8. ŠALINIMAS IR PERDIRBIMAS

Irankis ir jo priedai yra pagaminti is ivairiu medziagu, tokiu kaip metalas ir plastikas. Sugede prietaisai turi buti pašalinti Specialias, tokio tipo atliekoms skirtas inkite vietas. Apie tai teiraukites pardavejo arba savivaldybès.

micho

9. GALIMI SUTRIKIMAI IR VEIKSMAI JUOS PASALINTI

Pastaba: Atjunkite itampa ir isleiskite bako slegi pries atlikdami bet kokius taisymo ar reguliavimo darbus.

SUTRIKIMAS PRIEŽASTIS	VEIKSMAI
Kompresoruii nedirbant iš slégio relés vožtuvo pratekaoras.	Kontrolés vožtuvas, kuris del nusidèvèjimo arnešarumu, esančiu ant izoliacinio sluoksnio, neatlieka teisingai savo funkcijos.	Atsukti kontrolés vožtuvo šeşiakampie galvute, išvaltyi vidu ir specialu gumini diskeli (jei susidèvèjès pakeisti). Vél uždéti ir gerai prisukti.
Darbo našumosumažëjimas. Dažni jsijungimai. Žemi slégio dydžiai.	Per didelis darbo našumas arba gali tradeti kristi papildomos detalès ir/ arba vamzdeliai. Gali būti, kad užsikimšo jsurbimo filtras.	Sudéti i vietas sujungumu detales. lšvaltyi arba pakeisti filtra.
Kompresorius sustoja ir po keletos minučiu automatiskai pradaede veikti.	lşijungia terminé apsauga; priežastis - perkaito variklis.	lšvaltyi oro praëjimo takus transporteryje. lšvedinti patalpas.
Kompresorius po keletos bandymu jsijungti, sustoja.	lşijungia terminé apsauga del variklio perkaitimo (kištuko atsjungimas darbo metu, menka maitinimo itampa).	Paspausti jungimo-ijsungimo jungiklj. lšvedinti patalpa. Palaukti keleta minučiu ir kompresorius pasileis automatiskai.
Kompresorius nasustoja ir suveikia apsauginis vožtuvas.	Neregularius kompressoriaus veikimas arba sugedo slégio relè.	lšraukti kištuka ir kreiptis i paslaugu centra.

Bet koks kitas remontas turi buti atliktas igaliotj Aptarnaujancios jmones atstovu, naudoant tik originalias dalis. Savavaliskas kompresoriaus ardymas, remontavimas kelia pavoju, o suteikta garantija netenka galiojimo.
