GEBRUIKSAANWIJZING Airboss DN 200105 STANLEY

Bewaar deze handleiding voor toekomstige raadpleging

De compressor mag alleen en uitsluitend in werking gesteld worden in horizontale stand

geerdeteSteckdosean.

Bewaar deze handleiding voor toekomstige raadpleging

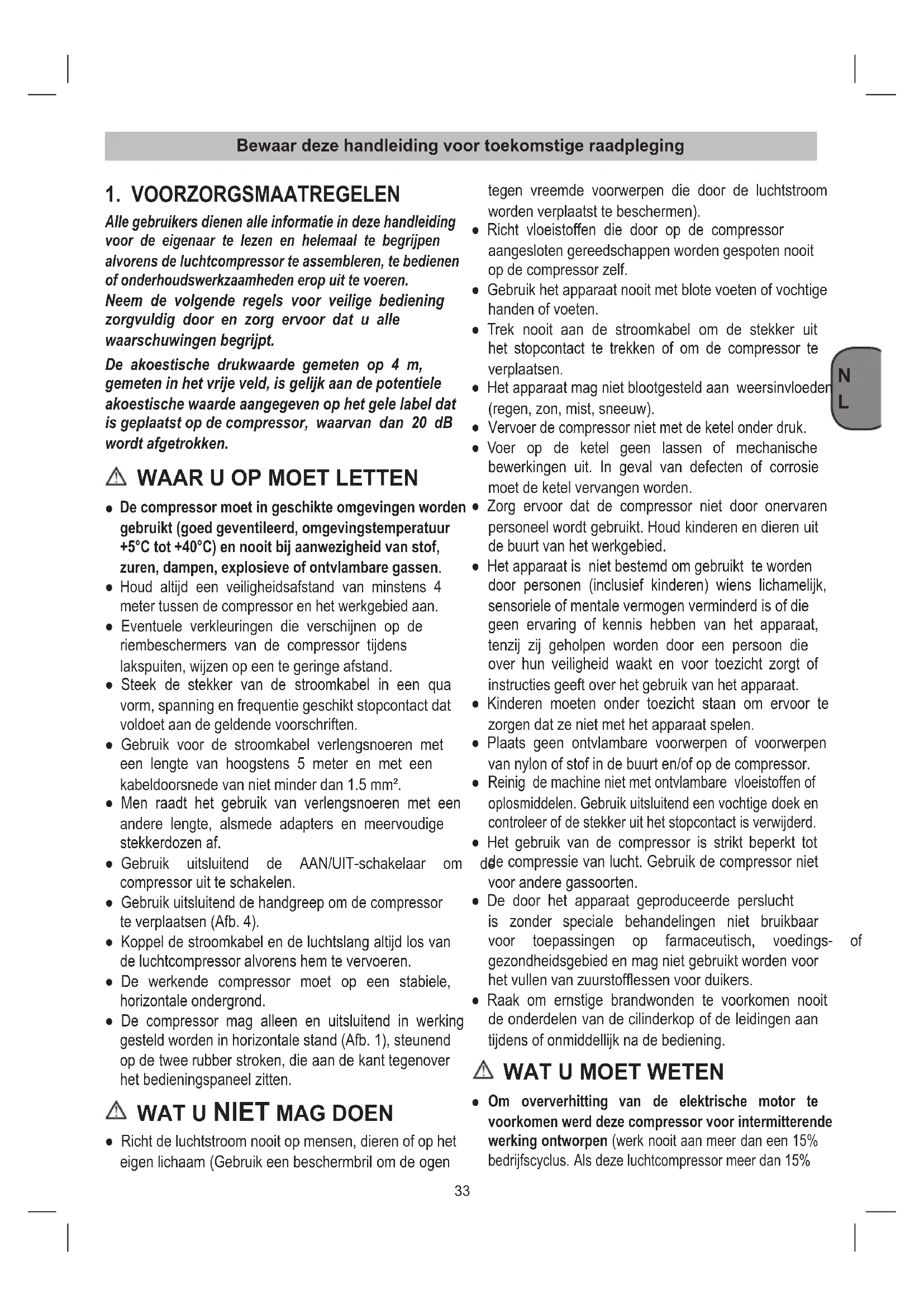

1. VOORZORGSMAATREGELEN

Alle gebruikers dienen alle informatie in deze handleiding voor de eigenaar te lezen en helemaal te begrijpen alvorens de luchtcompressor te assembleren, te bedienen of onderhoudswerkzaamheden erop uit te voeren. Neem de volgende regels voor veilige bediening zorgvuldig door en zorg ervoor dat u alle waarschuwingen begrijpt. De akoestische drukwaarde gemeten op 4 m, gemeten in het vrije veld, is gelijk aan de potentiele akoestische waarde aangegeven op het gele label dat is geplaatst op de compressor, waarvan dan 20 dB wordt afgetrokken.

De compressor moet in geschikte omgevingen worden gebruikt (goed geventileerd, omgevingstemperatuur +5°C tot +40°C) en nooit bij aanwezigheid van stof, zuren, dampen, explosieve of ontvlambare gassen.

Houd altijd een veiligheidsafstand van minstens 4 metertussendecompressorenhetwerkgebiedaan. ● Eventuele verkleuringen die verschijnen op de riembeschermers van de compressor tijdens lakspuiten,wijzenopeentegeringeafstand. ● Steek de stekker van de stroomkabel in een qua vorm, spanning en frequentie geschikt stopcontact dat voldoetaandegeldendevoorschriften. ● Gebruik voor de stroomkabel verlengsnoeren met een lengte van hoogstens 5 meter en met een kabeldoorsnedevannietminderdan1.5mm². ● Men raadt het gebruik van verlengsnoeren met een andere lengte, alsmede adapters en meervoudige stekkerdozenaf. ● Gebruik uitsluitend de AAN/UIT-schakelaar om de compressoruitteschakelen. ● Gebruik uitsluitend de handgreep om de compressor teverplaatsen(Afb.4). ● Koppel de stroomkabel en de luchtslang altijd los van deluchtcompressoralvorenshemtevervoeren. ● De werkende compressor moet op een stabiele, horizontaleondergrond. ● De compressor mag alleen en uitsluitend in werking gesteldwordeninhorizontalestand(Afb.1),steunend op de twee rubber stroken, die aan de kant tegenover hetbedieningspaneelzitten.

● Richt de luchtstroom nooit op mensen, dieren of op het eigen lichaam (Gebruik een beschermbril om de ogen tegen vreemde voorwerpen die door de luchtstroom wordenverplaatsttebeschermen). ● Richt vloeistoffen die door op de compressor aangesloten gereedschappen worden gespoten nooit opdecompressorzelf. ● Gebruik het apparaat nooit met blote voeten of vochtige handenofvoeten. ● Trek nooit aan de stroomkabel om de stekker uit het stopcontact te trekken of om de compressor te verplaatsen. ● Het apparaat mag niet blootgesteld aan weersinvloeden (regen,zon,mist,sneeuw).

Vervoerdecompressornietmetdeketelonderdruk. ● Voer op de ketel geen lassen of mechanische bewerkingen uit. In geval van defecten of corrosie moetdeketelvervangenworden. ● Zorg ervoor dat de compressor niet door onervaren personeelwordtgebruikt.Houdkinderenendierenuit debuurtvanhetwerkgebied. ● Het apparaat is niet bestemd om gebruikt te worden door personen (inclusief kinderen) wiens lichamelijk, sensoriele of mentale vermogen verminderd is of die geen ervaring of kennis hebben van het apparaat, tenzij zij geholpen worden door een persoon die over hun veiligheid waakt en voor toezicht zorgt of instructiesgeeftoverhetgebruikvanhetapparaat. ● Kinderen moeten onder toezicht staan om ervoor te zorgendatzenietmethetapparaatspelen. ● Plaats geen ontvlambare voorwerpen of voorwerpen vannylonofstofindebuurten/ofopdecompressor.

Reinig de machine niet met ontvlambare vloeistoffen of oplosmiddelen.Gebruikuitsluitendeenvochtigedoeken controleerofdestekkeruithetstopcontactisverwijderd. ● Het gebruik van de compressor is strikt beperkt tot decompressievanlucht.Gebruikdecompressorniet vooranderegassoorten. ● De door het apparaat geproduceerde perslucht is zonder speciale behandelingen niet bruikbaar voor toepassingen op farmaceutisch, voedings- of gezondheidsgebied en mag niet gebruikt worden voor hetvullenvanzuurstofflessenvoorduikers. ● Raak om ernstige brandwonden te voorkomen nooit de onderdelen van de cilinderkop of de leidingen aan tijdensofonmiddellijknadebediening.

Om oververhitting van de elektrische motor te voorkomen werd deze compressor voor intermitterende werking ontworpen (werk nooit aan meer dan een 15% bedrijfscyclus.Alsdezeluchtcompressormeerdan15%34

A. Drukschakelaar: De drukschakelaar is het activeringsmechanisme dat gebruikt wordt om de compressortestartenenstilteleggen.Wanneer deschakelaarop“On”staat,drukkendemotor en de pomp lucht samen totdat de reservoirdruk de bovenlimiet van de in de fabriek ingestelde bedrijfsdrukbereikt.Wanneerdereservoirdruk minder bedraagt dan de in de fabriek ingestelde “inschakel”druk,begintdecompressorautomatisch opnieuwluchtsamentedrukken. B. Reservoirdrukmeter: De reservoirdrukmeter geeft deluchtdrukinhetreservoiraaninPSI(enBAR). C. Geregelde drukmeter: De geregelde drukmeter geeft de hoeveelheid druk aan die in de afvoerlijn toegestaan isvolgensdeinstellingvanderegelinrichting. D. Regelknop: De regelknop wordt gebruikt om de luchtdruk die in de afvoerlijn toegestaan is in te stellen.Deafvoerluchtdrukverhoogtalsdeknopin wijzerzin gedraaid wordt en verlaagt als de knop in tegenwijzerzingedraaidwordt. E. Aftapklep: Kogelklep die vocht uit het reservoir afvoertwanneerhijgeopendwordt. F. Snelkoppeling: De snelkoppeling wordt gebruikt omdeluchtleidingopuwgereedschaptesluiten. G. Veiligheidsventiel: Het veiligheidsventiel wordt ingesteld over overmatige onderdrukzetting van de luchtreservoirs te voorkomen. Dit ventiel wordt in de fabriek afgesteld op 10 bar (145 PSI) en werkt eerst als de reservoirdrukdeze druk bereikt.Tracht niet deze veiligheidsinrichting te verstellen of te elimineren. Elke aanpassing van dit ventiel kan ernstig letsel veroorzaken. Raadpleeg een bevoegd servicecentrum als het nodig is de inrichting te controleren of onderhoudswerkzaamhedeneropuittevoeren. H. Handgreep voor het optillen/verplaatsen.

I. Schouderriem voor gemakkelijk transport en

gebruik: De compressor kan gemakkelijk vervoerd wordenmetbehulpvandeschouderriem. – Als de metalen ringen niet van te voren gemonteerd zijn, de twee ringen in de daarvoor bedoelde gaten aan het uiteinde van de aluminium handgreep plaatsen (zoals afgebeeld infiguur7a). – Om de riem aan de compressor te bevestigen, de schouderriem vastmaken aan de twee veerhaken, die in de metalen ringen aan het uiteinde van de handgreepzitten(zoalsafgebeeldinfiguur7b). J. Strip voor bevestiging/ontkoppeling: De compressorisvoorzienvaneenklittenbandstrip.met behulp van het klittenband kan er een pneumatisch gereedschap bevestigd worden (bijvoorbeeld: spijkermachine), of een verlengpijp van PVC, aan de behuizing van de compressor (zoals afgebeeld in figuur6aen6b). K. Opbergvak voor accessoires. van een uur lucht pompt, dan bedraagt het vermogen van de compressor minder dan de luchtuitstroming die doordetoepassingvereistwordt.Pasaltijddevereisten van luchtvolume van het hulpstuk of de accessoire aan de luchtvolume-uitstroming van de compressor aan). In geval van oververhitting treedt de thermische beveiliging van de motor in werking zodat de stroom automatisch afgeslotenwordtwanneerdetemperatuurtehoogis.De motor start automatisch opnieuw wanneer de normale temperatuurconditieshersteldzijn. ● Wanneer de compressor op een stroomgenerator aangesloten is en de drukschakelaar in de stand “ON” (Aan) staat, zal de compressor automatisch de cylcus uitvoeren. – Raaknooitonderdeleninbewegingaan. – Houd alle lichaamsdelen, haar, kleding en juwelen vervanonderdeleninbeweging. – Bedien de luchtcompressor niet wanneer alle schermkappen en beschermende afdekkingen niet ophunplaatsstaan. – Ganooitopdecompressorstaan.

De compressor is uitgerust met een veiligheidsventiel dat ingeschakeld wordt bij slechte werking van de drukschakelaaromdemachineveiligheidtegaranderen. ● De rode streep op de manometer geeft de maximumbedrijfsdruk van het reservoir aan, en niet de geregeldedruk. ● Tijdens het aansluiten van een pneumatisch gereedschap op een buis met perslucht die door de compressor wordt geleverd, moet de luchtstroom die uitdezebuiskomtabsoluutafgeslotenzijn.

Het gebruik van perslucht voor de verschillende toepassingen die mogelijk zijn (opblazen, pneumatische gereedschappen, lakspuiten, wassen met reinigingsmiddelen uitsluitend op waterbasis enz.) veronderstelt kennis en inachtneming van de voorschriftendievoordeafzonderlijkegevallengelden. ● Overschrijd nooit de toegestane maximumdruk, aanbevolen door de fabrikant, van een hulpstuk of een accessoiredatusamenmetdecompressorgebruikt.35

De compressor dient voor de persluchtopwekking voor pneumatischgereedschap. Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voorcommercieel,ambachtelijkofindustrieelgebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk testellenactiviteitenwordtgebruikt. De machine mag slechts voor werkzaamheden worden gebruiktwaarvoorzebedoeldis.Elkanderverdergaand gebruikisnietreglementair.Voordaaruitvoortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener,nietdefabrikant,aansprakelijk.

De compressor is voorzien van een netkabel met veiligheidsstekker.Dezekanwordenaangeslotenopelk veiligheidsstopcontact230V~50Hzdatbeveiligdisdoor eenzekeringvan16ampère.Alvorenshetapparaatin gebruik te nemen dient u er zich van te vergewissen dat de netspanning overeenkomt met de bedrijfsspanning vermeld op het kenplaatje van het apparaat. Lange toevoerleidingen alsmede verlengkabels, kabeltrommels enz.leidentotspanningsverliesenkunnenhetstarten vandemotorbeletten.Bijtemperaturenonder+5°Cstart demotoreventueelmoeilijktengevolgevanstroefheid.

Controleer het toestel op transportschade. Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmeedecompressorwerdgeleverd. ● Controleerofdereservoirsafgetaptwerdenengeen vochtofvuilbevatten. ● De compressor dient nabij de verbruikers te worden geïnstalleerd. ● Vermijd lange luchtkabels en toevoerleidingen (verlengingen). ● Letopdrogeenstofvrijeaanzuiglucht. ● De compressor niet in een vochtige of natte ruimte installeren.

De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5°C - +40°C) wordengebruikt.Inderuimtemogengeenstof,zuren, dampen,explosieveofontvlambaregassenzijn. ● De compressor is geschikt voor gebruik in droge ruimten.Hijmagnietwordengebruiktinzoneswaarin metspatwaterwordtgewerkt. ● Vóór inbedrijfstelling dient het oliepeil in de compressorpomptewordengecontroleerd.

6. GEBRUIKSAANWIJZINGEN

1. ControleerofdeOn/Off(Aan/Uit)-schakelaarinde

2. Controleerofdereservoirluchtdruk0PSIbedraagt.

3. Sluitdeluchtslangaanopdeafvoerlijn.

Druk de On/Off-schakelaar op On. De On/Off- schakelaar licht op om aan te geven dat de compressor aanstaat. De compressor schakelt automatisch de cyclusinenuitomdereservoirdruktebehouden.

6. Steldedrukregelaarafopdejuistedrukinstellingdie

voorhetluchtgereedschapnodigis.

Let op! Trek vóór alle schoonmaak- en onderhoudswerkzaamheid de netstekker uit het stopcontact. Let op! Wacht tot de compressor helemaal is afgekoeld! Gevaar om brandwonden op te lopen! Let op! Vóór alle schoonmaak- en onderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

Hou de veiligheidsinrichtingen zo veel mogelijk vrij van stofenvuil.Wrijfhetapparaatmeteenschonedoek afofblaashetmetpersluchtbijlagedrukschoon.

Het is aan te bevelen het apparaat direct na elk gebruikschoontemaken.

Maak het apparaat regelmatig met een vochtige doek enwatzachtezeepschoon.Gebruikgeenreinigings-of oplosmiddelen; die zouden de kunststofcomponenten vanhetapparaatkunnenaantasten.Zorgervoordat geenwaterbinneninhetapparaatterechtkomt. ● Slang en spuitgereedschap moeten vóór de schoonmaakbeurt van de compressor worden gescheiden. De compressor mag niet met water, oplosmiddelen of iets dergelijks schoon worden gemaakt.

Het condenswater dient elke dag afgetapt te worden, opendaarvoordeaftapklep(ref.E)(opdebodemvan36

de richting van de aftapklep zodat de klep aan de onderkantvanhetreservoirligt.

vochteruitgestroomdis. Let op! Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het condenswater op een milieuvriendelijke manier en deponeer het op een overeenkomstige inzamelplaats.

7.3 Veiligheidsklep (ref. G)

De veiligheidsklep is afgesteld op de maximaal toegestanedrukvandedruktank.Hetisniettoelaatbaar de veiligheidsklep te verstellen of de verzegeling ervan teverwijderen.Omteverzekerendatdeveiligheidsklep, indien nodig, naar behoren werkt, dient u de klep van tijdtottijdinwerkingtestellen.Trekflinkaandering totpersluchthoorbaarwordtafgeblazen(Afb.8).Laat daarnaderingweerlos.

Let op! Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld. Let op! De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen recht staand opbergen!

Uitsluitend voor de opslag mag de compressor in verticale stand gezet worden, steunend op de rubberpootjes(zoalsafgebeeldinfiguur5).

Het toestel en zijn accessoires bestaan uit diverse materialen,zoalsb.v.metaalenkunststof.Ontdoetu zich van defecte onderdelen op de inzamelplaats waar ugevaarlijkeafvalstoffenmagafgeven.Informeeru inuwspeciaalzaakofbijuwgemeentebestuur! Alle overige werkzaamheden moeten door de erkende Servicecentra worden uitgevoerd, waarbij originele onderdelen gebruikt moeten worden. Zelfstandig de machine proberen te repareren kan de veiligheid in gevaar brengen en maakt sowieso de garantie ongeldig.

9. MOGELIJKE STORINGEN EN TOEGESTANE REMEDIES

Aantekening: Koppel de energiebron los en laat de aftapreservoirdruk af alvorens reparaties of aanpassingen uit te voeren.

STORING OORZAAK REMEDIE

Luchtlekkage uit de klep van de pressostaat bij stilstaande compressor. Afsluitklep die wegens slijtage of vuil op het afsluitvlak niet correct zijn functievervult. Draai de zeskantkop van de afsluitklep los, reinig de zitting en het schijfje van speciaal rubber (vervang indienversleten).Monteeropnieuw endraaizorgvuldigvast. Afnamevanhetrendement. Veelvuldigstarten.Lage drukwaarden. Overmatige vraag naar prestaties of eventuele lekkage uit koppelingen en/ofleidingen.Mogelijkheidverstopt aanzuiglter. Vervang de pakkingen van de koppelingenofvervanghetlter. De compressor stopt en start na enkeleminutenweerzelfstandigop. Ingreep van de thermische beveiligingi.v.m.oververhittingvan demotor. Reinig de luchtdoorvoeropeningen in detoevoer.Luchtdewerkruimte. De compressor stopt na enkele startpogingen. Ingreep van de thermische beveiligingi.v.m.oververhitting van de motor (verwijdering stekker tijdens bedrijf, lage voedingsspanning). Bediendestopschakelaar.Luchtde werkruimte.Wachtenkeleminuten en de compressor zal zelfstandig weeropstarten. De compressor stopt niet en de veiligheidsklepgrijptin. Abnormale werking van de compressor of breuk van de pressostaat. Neem de stekker uit en breng het apparaatnaarhetservicecentrum.37
