BEDIENUNGSANLEITUNG Airboss DN 200105 STANLEY

Diese Bedienungsanleitung für späteres Nachschlagen sorgfältig aufbewahren

ERKLÄRUNG DER SICHERHEITSKENNZEICHNUNG AN

TUOTTEITA KOSKEVAT TURVAMERKIT

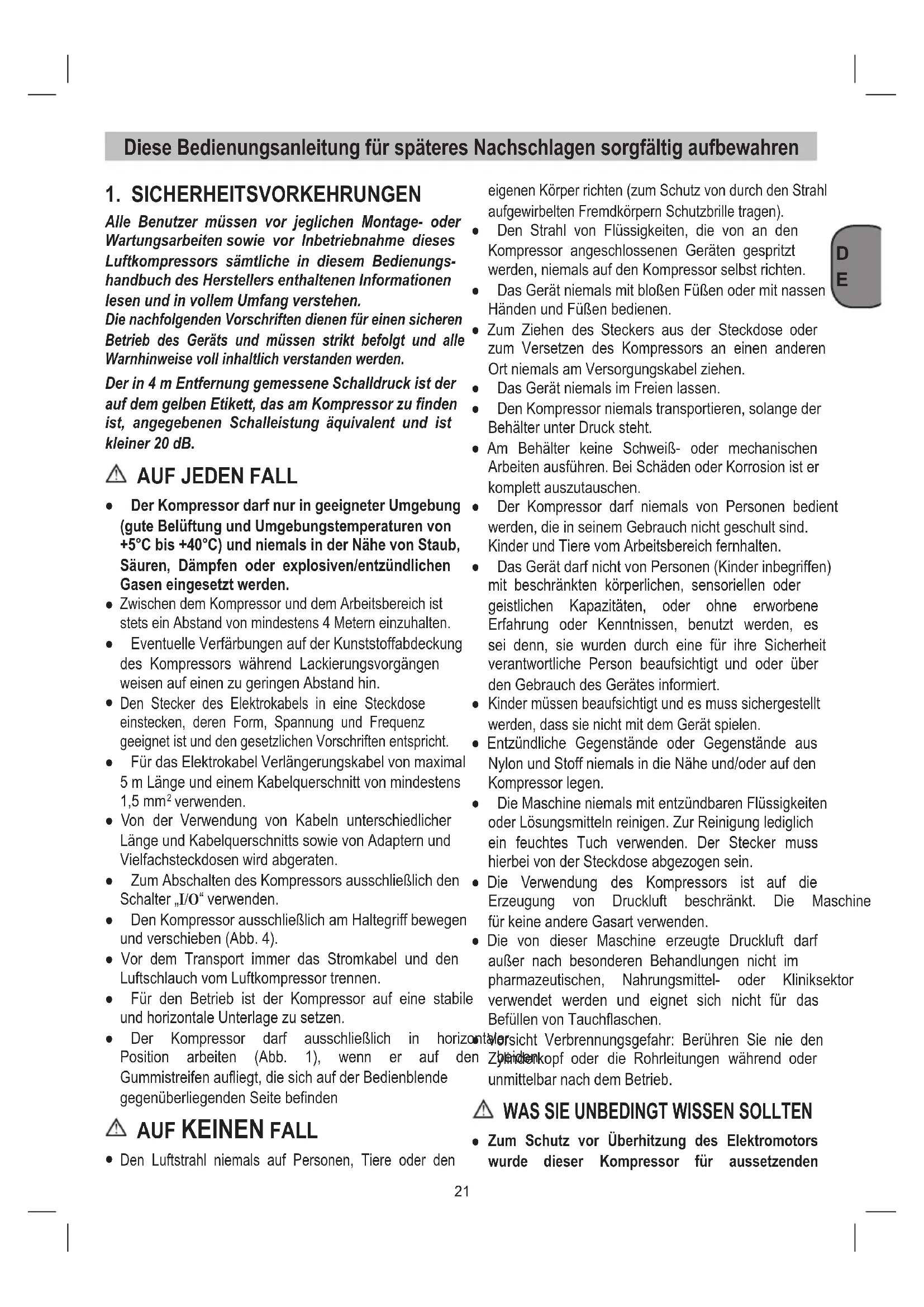

1. SICHERHEITSVORKEHRUNGEN

Alle Benutzer müssen vor jeglichen Montage- oder Wartungsarbeiten sowie vor Inbetriebnahme dieses Luftkompressors sämtliche in diesem Bedienungs- handbuch des Herstellers enthaltenen Informationen lesen und in vollem Umfang verstehen. Die nachfolgenden Vorschriften dienen für einen sicheren Betrieb des Geräts und müssen strikt befolgt und alle Warnhinweise voll inhaltlich verstanden werden. Der in 4 m Entfernung gemessene Schalldruck ist der auf dem gelben Etikett, das am Kompressor zu finden ist, angegebenen Schalleistung äquivalent und ist kleiner 20 dB.

● Der Kompressor darf nur in geeigneter Umgebung (gute Belüftung und Umgebungstemperaturen von +5°C bis +40°C) und niemals in der Nähe von Staub, Säuren, Dämpfen oder explosiven/entzündlichen Gasen eingesetzt werden.

Zwischen dem Kompressor und dem Arbeitsbereich ist stetseinAbstandvonmindestens4Meterneinzuhalten. ● Eventuelle Verfärbungen auf der Kunststoffabdeckung des Kompressors während Lackierungsvorgängen weisenaufeinenzugeringenAbstandhin.

Den Stecker des Elektrokabels in eine Steckdose einstecken, deren Form, Spannung und Frequenz geeignetistunddengesetzlichenVorschriftenentspricht. ● Für das Elektrokabel Verlängerungskabel von maximal 5 m Länge und einem Kabelquerschnitt von mindestens 1,5 mm

verwenden. ● Von der Verwendung von Kabeln unterschiedlicher Länge und Kabelquerschnitts sowie von Adaptern und Vielfachsteckdosenwirdabgeraten. ● Zum Abschalten des Kompressors ausschließlich den Schalter „I/O“verwenden. ● Den Kompressor ausschließlich am Haltegriff bewegen undverschieben(Abb.4). ● Vor dem Transport immer das Stromkabel und den LuftschlauchvomLuftkompressortrennen. ● Für den Betrieb ist der Kompressor auf eine stabile undhorizontaleUnterlagezusetzen. ● Der Kompressor darf ausschließlich in horizontaler Position arbeiten (Abb. 1), wenn er auf den beiden Gummistreifen aufliegt, die sich auf der Bedienblende gegenüberliegenden Seite befinden

Den Luftstrahl niemals auf Personen, Tiere oder den eigenen Körper richten (zum Schutz von durch den Strahl aufgewirbeltenFremdkörpernSchutzbrilletragen). ● Den Strahl von Flüssigkeiten, die von an den Kompressor angeschlossenen Geräten gespritzt werden,niemalsaufdenKompressorselbstrichten. ● Das Gerät niemals mit bloßen Füßen oder mit nassen HändenundFüßenbedienen. ● Zum Ziehen des Steckers aus der Steckdose oder zum Versetzen des Kompressors an einen anderen OrtniemalsamVersorgungskabelziehen. ● DasGerätniemalsimFreienlassen. ● Den Kompressor niemals transportieren, solange der BehälterunterDrucksteht. ● Am Behälter keine Schweiß- oder mechanischen Arbeitenausführen.BeiSchädenoderKorrosionister komplettauszutauschen. ● Der Kompressor darf niemals von Personen bedient werden,dieinseinemGebrauchnichtgeschultsind. KinderundTierevomArbeitsbereichfernhalten. ● DasGerätdarfnichtvonPersonen(Kinderinbegriffen) mit beschränkten körperlichen, sensoriellen oder geistlichen Kapazitäten, oder ohne erworbene Erfahrung oder Kenntnissen, benutzt werden, es sei denn, sie wurden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und oder über denGebrauchdesGerätesinformiert.

Kinder müssen beaufsichtigt und es muss sichergestellt werden,dasssienichtmitdemGerätspielen. ● Entzündliche Gegenstände oder Gegenstände aus Nylon und Stoff niemals in die Nähe und/oder auf den Kompressorlegen. ● Die Maschine niemals mit entzündbaren Flüssigkeiten oderLösungsmittelnreinigen.ZurReinigunglediglich ein feuchtes Tuch verwenden. Der Stecker muss hierbeivonderSteckdoseabgezogensein. ● Die Verwendung des Kompressors ist auf die Erzeugung von Druckluft beschränkt. Die Maschine fürkeineandereGasartverwenden. ● Die von dieser Maschine erzeugte Druckluft darf außer nach besonderen Behandlungen nicht im pharmazeutischen, Nahrungsmittel- oder Kliniksektor verwendet werden und eignet sich nicht für das BefüllenvonTauchflaschen. ● Vorsicht Verbrennungsgefahr: Berühren Sie nie den Zylinderkopf oder die Rohrleitungen während oder unmittelbarnachdemBetrieb.

Zum Schutz vor Überhitzung des Elektromotors wurde dieser Kompressor für aussetzenden Diese Bedienungsanleitung für späteres Nachschlagen sorgfältig aufbewahrenD

Betrieb konzipiert (Einschaltdauer max. 15% des Arbeitszyklus). Wenn dieser Luftkompressor mehr als 15% einer Stunde Luft pumpt, ist der Kompressors nicht in der Lage, die angeforderte Druckluftmenge in vollem Umfang bereitzustellen. Stimmen Sie immer die vom Aufsatz oder Zubehör geforderte Druckluftmenge an dievomKompressorbereitgestellteLuftmengeab).Bei einer Überhitzung reagiert der Wärmeschutzschalter des Motors und schaltet bei zu hoher Temperatur automatisch die Stromzufuhr zum Kompressor ab.SobaldwiederdienormalenTemperaturbedingungen erreichtsind,läuftderMotorautomatischwiederan. ● Ist der Kompressor an eine Stromquelle angesteckt und der Druckschalter steht auf „ON“ (Ein), startet der Kompressors automatisch den Arbeitszyklus. – Berühren Sie niemals Teile, die sich in Bewegung befinden. – Achten Sie darauf, dass Körperteile, Kleider, Haare und Schmuck nicht mit den sich bewegenden Teilen inBerührungkommen.

Nehmen Sie den Kompressor niemals in Betrieb, ohne dass alle Schutzvorrichtungen und Abdeckungen an ihremPlatzundfunktionstüchtigsind. – KletternSieniemalsaufdenKompressor.

Der Kompressor ist mit einem Sicherheitsventil ausgerüstet, das bei einer Störung des Druckschalters auslöst, um die SicherheitderMaschinezugewährleisten. ● DieroteMarkierungamManometerbeziehtsichauf denmaximalenBetriebsdruckdesTanks.Siebezieht sichnichtaufdeneingestelltenDruck. ● Während der Montage eines Werkzeugs ist der Strom deraustretendenLuftunbedingtzuunterbrechen.

Die Verwendung der Druckluft für die vorgesehenen Zwecke (Aufpumpen, Druckluftwerkzeuge, Lackierung, Wäsche mit Reinigungsmitteln auf ausschließlich wässriger Basisusw.) erfordertdieKenntnisundBefolgung derin den einzelnen Fällen geltenden Normen. ● Der vom Hersteller empfohlene Maximaldruck eines mit diesem Kompressor verwendeten Aufsatzes oder Zubehörsdarfniemalsüberschrittenwerden.

2. AUSSTATTUNG (Abb. 1-2-3)

Druckschalter: Der Druckschalter ist der Aktivierungsmechanismus, um den Kompressor hochzufahrenundanzuhalten.StehtderSchalter auf„Ein“verdichtetderMotorunddiePumpedie Luft, bis der Tankdruck den oberen Grenzwert des werkseitigeingestelltenBetriebsdruckserreicht.Fällt der Tankdruck unter den werkseitig eingestellten Einschaltdruck beginnt der Kompressor automatisch wiederLuftzukomprimieren. B. Tankdruck-Messgerät:DasTankdruck-Messgerät zeigt den im Tank vorhandenen Luftdruck in PSI (undBAR)an. C. Eingestelltes Druckmessgerät: Das eingestellte Druckmessgerät gibt an, wie viel Druck in der Ablassleitung entsprechend der Reglereinstellung erlaubtist. D. Reglerknopf: Der Reglerknopf wird für die Justierung des in der Ablassleitung verfügbaren Luftdrucksverwendet.DrehtmandenKnopfim Uhrzeigersinn wird mehr Luftdruck abgelassen, dreht man ihn gegen den Uhrzeiger, wird weniger Luftdruckabgelassen. E. Ablassventil: Kugelförmiges Ventil, das bei ÖffnungdemTankdenWasserdampfentzieht.

Schnellkupplung: Die Schnellkupplung dient für den AnschlussIhresDruckluftwerkzeugsandieLuftleitung.

Sicherheitsventil: Das Sicherheitsventil wurde eingebaut, um eine zu hohe Druckbeaufschlagung der Lufttankszuvermeiden.DiesesVentilistwerkseitig auf 10 bar (145 PSI) eingestellt und tritt erst in Funktion,wennderTankdruckdiesenWerterreicht. Versuchen Sie nicht diese Sicherheitsvorrichtung zu justieren oder zu entfernen. Jegliche Änderungen an der Einstellung könnten ernsthafte Verletzungen verursachen. Sollte eine Reparatur oder Wartung an diesem Gerät erforderlich sein, wenden Sie sich bitte an eineautorisierteWerkstätte. H. Griff zum Anheben/Transport.

Schultergurt für einen einfachen Transport und eine einfache Handhabung: Der Kompressor kann bequemmitseinemSchultergurttransportiertwerden. – Wenn die Metallringe noch nicht montiert wurden, die beiden Ringe in die beiden vorgesehenen Bohrungen an den Enden des Aluminiumgriffs einsetzen (wie auf der Abbildung7agezeigtwird). – Um den Gurt am Kompressor zu befestigen, die Karabiner an den Metallringen an den Enden des Griffes einhängen (wie auf der Abbildung 7b gezeigtwird). J. Klettstreifen: Der Kompressor verfügt über einenKlettstreifen.Mitdiesemkannein Druckluftwerkzeug(Bsp.:Luftniethammer), odereinPVC-Verlängerungsschlaucham Kompressorgehäuse befestigt werden (wie auf denAbbildungen6aund6bgezeigtwird). K. Aufbewahrungsbehälter für Zubehör.D

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebeneWerkzeuge. Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendungistnichtbestimmungsgemäß.Fürdaraus hervorgerufene Schäden oder Verletzungen aller Art haftetderBenutzer/BedienerundnichtderHersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden.WirübernehmenkeineGewährleistung,wenndas GerätinGewerbe-,Handwerks-oderIndustriebetrieben sowiebeigleichzusetzendenTätigkeiteneingesetztwird.

Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontaktsteckdose 230V ~ 50 Hz, welche mit16Aabgesichertist,angeschlossenwerden. Achten Sie vor Inbetriebnahme darauf, dass die NetzspannungmitderBetriebsspannunglt. Maschinenleistungsschild übereinstimmt. Lange Zuleitungen,sowieVerlängerungen,Kabeltrommelnusw. verursachen Spannungabfall und können den Motoranlauf verhindern.BeiniedrigenTemperaturenunter+5°Cistder MotoranlaufdurchSchwergängigkeitgefährdet.

5. MASSNAHMEN VOR DEM START

● Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden,mitdemderKompressorangeliefertwurde. ● Prüfen Sie, ob die Tanks entleert sind, der Wasserdampf entzogen und jeglicher Schmutz darausentferntwurde. ● Die Aufstellung des Kompressors sollte in der Nähe desVerbraucherserfolgen. ● Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel)sindzuvermeiden. ● AuftrockeneundstaubfreieAnsaugluftachten. ● Den Kompressor nicht in feuchtem oder nassem Raumaufstellen. ● Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betriebenwerden.ImRaumdürfensichkeineStäube, keineSäuren,Dämpfe,explosiveoderentammbare Gasebenden.

Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitetwird,istderEinsatznichtzulässig.

6. BEDIENUNGSANLEITUNG

Vorgangsweise für die Inbetriebnahme

1. PrüfenSie,obderOn/Off(Ein/Aus)-SchalteraufOff

2. PrüfenSie,obderTankdruck0PSIbeträgt.

SchließenSiedenLuftschlauchandieAblassleitungan.

4. Stecken Sie das Gerät an eine ordnungsgemäß

geerdeteSteckdosean.

5. StellenSiedenEin/Aus-SchalteraufEin.DerEin/

Aus-Schalterleuchtetdadurchauf und zeigtsomit an, dass der Kompressor eingeschaltet ist. Der KompressorwirdautomatischdenArbeitszyklusein- undausschalten,umdenTankdruckbeizubehalten.

6. Justieren Sie den Druckregler auf die für Ihr

DruckluftwerkzeugbenötigteDruckeinstellung.

6.2 Vorgangsweise zum Ausschalten

1. StellenSiedenEin/Aus-SchalteraufAus.

7. REINIGUNG UND WARTUNG

Achtung! Ziehen Sie vor allen Reinigungs- und Wartungsar- beiten den Netzstecker. Achtung! Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr! Achtung! Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

● Halten Sie Schutzvorrichtungen so staub- und schmutzfreiwiemöglich. ReibenSiedasGerätmit einem sauberen Tuch ab oder blasen Sie es mit DruckluftbeiniedrigemDruckaus. ● Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzungreinigen. ● Reinigen Sie das Gerät regelmäßig mit einem feuchtenTuchundetwasSchmierseife.Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinneregelangenkann. ● Schlauch und Spritzwerkzeuge müssen vor Reinigung vomKompressorgetrenntwerden.DerKompressor darfnichtmitWasser,Lösungsmittelno.Ä.gereinigt werden.

7.2 Ablassen des Tanks

Das Kondenswasser muss jeden Tag aus dem TankD

abgelassenwerden.ÖffnenSiedazudasAblassventil (Bez.E)(untenamDruckkessel).

1. Vergewissern Sie sich, dass der Kompressor

zum Ablassventil, sodass beide unten am Tank positioniertsind.

3. DrehenSiedasVentilauf.

4. Halten Sie den Kompressor gekippt, bis kein

Wasserdampfmehrvorhandenist. Achtung! Das Kondenswasser aus dem Druckbehälter enthält Ölrückstände. Entsorgen Sie das Kondenswasser um- weltgerecht bei einer entsprechenden Sammelstelle.

7.3 Sicherheitsventil (Pos. G)

Das Sicherheitsventil ist auf den höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen.DamitdasSicherheitsventilimBedarfsfallrichtig funktioniert, sollte dies von Zeit zu Zeit betätigt werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abbläst (Abb.8).AnschließendlassenSiedenRingwiederlos.

Achtung! Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stel- len Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann. Achtung! Den Kompressor nur in trockener und für Unbefug- te unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

Lediglich für die Aufbewahrung darf der Kompressor in vertikaler Position auf den Gummifüßen abgestellt werden(wieaufderAbbildung5gezeigtwird).

ENTSORGUNG UND WIEDERVERWERTUNG

Der Kompressor und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgungzu.FragenSieimFachgeschäft oderinderGemeindeverwaltungnach!

9. MÖGLICHE STÖRUNGEN UND ENTSPRECHENDE ABHILFEMASSNAHMEN

Anmerkung: Vor jeglichen Reparatur- oder Justierungsarbeiten muss die Stromzufuhr getrennt und der Druck aus dem Tank abgelassen sein.

STÖRUNG URSACHE MASSNAHME

Luftaustritt aus dem Ventil des Druckwächters bei Kompressor in Stillstand.Rückhalteventil aufgrund von Verschleiß oder Verunreinigung auf dem Dichtungsanschlag funktionsgestört.Den Sechskantkopf des Rückhalteventils abschrauben, den Sitz und die Spezialgummischeibe reinigen(beiVerschleißersetzen).Wieder anbringen und sorgfältig anziehen.Leistungsverringerung.HäugeIn-betriebnahmen.NiedrigeDruckwerte.Auf übermäßige Leistungsanforderungen oder eventuelle undichte Stellen in Verbindungen und/oder Leitungen überprüfen.MöglicherweiseAnsauglterverstopft.DichtungenderAnschlüsseersetzen.Filterreinigenoderersetzen.Der Kompressor hält an und setzt nach einigen Minuten den Betrieb selbstständigwiederfort.Eingriff der Wärmeschutzvorrichtung aufgrundÜberhitzungdesMotors.LuftdurchlässeimFördererreinigen.Raumlüften.Nach mehreren Versuchen der Inbetriebnahme hält der Kompressor an. Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors (Abziehen des Steckers während des Betriebs, geringe Versorgungsspannung).DenEin-Aus-Schalterbetätigen.Raumlüften.EinigeMinutenabwarten, bis sich der Kompressor vonselbstwiederinBetriebsetzt.Der Kompressor hält nicht an, und dasSicherheitsventilschreitetein.Funktionsstörung des Kompressors oderDefektdesDruckwächters.Stecker abziehen und Kundendienststellekontaktieren. Alle übrigen Maßnahmen müssen von berechtigten Kundendienstzentren sowie unter Verwendung von Originalersatzteilen ausgeführt werden. Durch einen Eingriff in die Maschine kann die Sicherheit beeinträchtigt werden, und die entsprechende Garantie verliert in jedem FallihreGültigkeit.E
