РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Airboss DN 200105 STANLEY

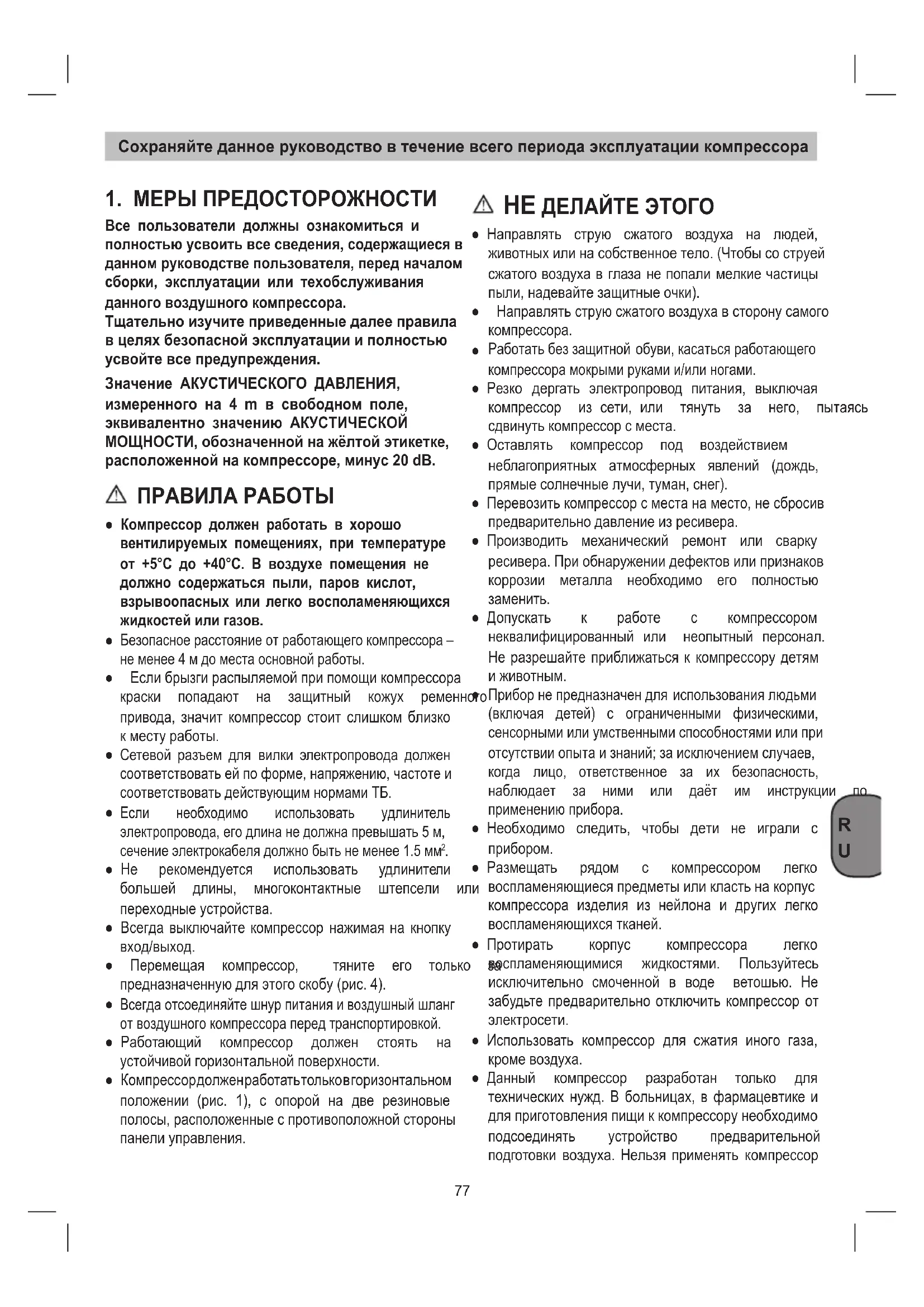

Сохраняйтеданноеруководствовтечениевсегопериодаэксплуатациикомпрессора

УСЛОВНЫЕ ПРЕДУПРЕДИТЕЛЬНЫЕ ЗНАКИ ПО БЕЗОПАСНОСТИ РАБОТЫ С ИЗДЕЛИЯМИ

Безопасноерасстояниеотработающегокомпрессора– неменее4мдоместаосновнойработы. ● Еслибрызгираспыляемойприпомощикомпрессора краски попадают на защитный кожух ременного привода, значиткомпрессор стоит слишком близко кместуработы.

Сетевой разъем для вилки электропровода должен соответствоватьейпоформе,напряжению,частотеи соответствоватьдействующимнормамиТБ.

Если необходимо использовать удлинитель электропровода,егодлинанедолжнапревышать5м, сечениеэлектрокабелядолжнобытьнеменее1.5мм

● Не рекомендуется использовать удлинители большей длины, многоконтактные штепсели или переходныеустройства. ● Всегдавыключайтекомпрессор нажимаяна кнопку вход/выход. ● Перемещая компрессор, тяните его только за предназначеннуюдляэтогоскобу(рис.4).

Всегдаотсоединяйтешнурпитанияивоздушныйшланг отвоздушногокомпрессорапередтранспортировкой. ● Работающий компрессор должен стоять на устойчивойгоризонтальнойповерхности. ● Компрессордолженработатьтольковгоризонтальном положении (рис. 1), с опорой на две резиновые полосы,расположенныеспротивоположнойстороны панелиуправления.

● Направлять струю сжатого воздуха на людей, животныхилинасобственноетело.(Чтобысоструей сжатоговоздухавглазанепопалимелкиечастицы пыли,надевайтезащитныеочки). ● Направлятьструюсжатоговоздухавсторонусамого компрессора.

Работатьбеззащитнойобуви,касатьсяработающего компрессорамокрымирукамии/илиногами. ● Резко дергать электропровод питания, выключая компрессор из сети, или тянуть за него, пытаясь сдвинутькомпрессорсместа. ● Оставлять компрессор под воздействием неблагоприятных атмосферных явлений (дождь, прямыесолнечныелучи,туман,снег). ● Перевозитькомпрессорсместанаместо,несбросив предварительнодавлениеизресивера. ● Производить механический ремонт или сварку ресивера.Приобнаружениидефектовилипризнаков коррозии металла необходимо его полностью

● Допускать к работе с компрессором неквалифицированный или неопытный персонал. Неразрешайтеприближатьсяккомпрессорудетям

Приборнепредназначендляиспользованиялюдьми (включая детей) с ограниченными физическими, сенсорнымиилиумственнымиспособностямиилипри отсутствииопытаизнаний;заисключениемслучаев, когда лицо, ответственное за их безопасность, наблюдает за ними или даёт им инструкции по применениюприбора. ● Необходимо следить, чтобы дети не играли с

● Размещать рядом с компрессором легко воспламеняющиесяпредметыиликластьнакорпус компрессора изделия из нейлона и других легко воспламеняющихсятканей. ● Протирать корпус компрессора легко воспламеняющимися жидкостями. Пользуйтесь исключительно смоченной в воде ветошью. Не забудьтепредварительноотключитькомпрессорот электросети. ● Использовать компрессор для сжатия иного газа, кромевоздуха. ● Данный компрессор разработан только для технических нужд. В больницах,в фармацевтикеи дляприготовленияпищиккомпрессорунеобходимо подсоединять устройство предварительной подготовки воздуха. Нельзя применять компрессор78

2. ХАРАКТЕРИСТИКИ (Рис. 1-2-3)

A. Переключатель On/Off (I/O):Переключатель представляетсобоймеханизмактивации, используемыйдлязапускаиостановки компрессора.Когдапереключательнаходится вположении“On”,двигательинасоссжимают воздухпокадавлениебаканедостигает верхнегопределарабочегодавления, установленногоназаводе.Когдадавлениев бакепадаетнижеустановленногоназаводе “отключающего”давления,компрессорвновь начинаетавтоматическисжиматьвоздух. B. Манометр бака:Манометрбакауказывает давлениевоздухавбаке,выраженноев ФУНТАХНАКВ.ДЮЙМ(иБАР). C. Отрегулированный манометр: Отрегулированныйманометруказывает давление,допустимоеналиниинагнетания всоответствиисустановочнымизначениями регулятора. D. Регулировочная ручка:Регулировочная ручкаиспользуетсядлярегулировкидавления воздуханалиниинагнетания.Давление воздуханагнетанияувеличиваетсяпутем поворачиванияручкипочасовойстрелкеи уменьшаетсяпутемповорачиванияручки противчасовойстрелки. E. Сливной клапан:Шаровойклапан, обеспечивающийсливвлагиизбакаприего

F. Быстродействующая муфта: Быстродействующаямуфтаиспользуется дляподсоединенияпневматическойлиниик инструменту. G. Предохранительный клапан: Предохранительныйклапанустановлендля предупреждениячрезмерногодавления воздушныхбаков.Клапанотрегулирован назаводена10бар(145фунтовна кв.дюйм)инефункционируетпоканебудет достигнутоданноедавление.Не пытайтесь регулировать или снимать данное предохранительное устройство. Любые регулировки данного клапана могут нанести серьезный ущерб.Если данноеустройствотребуетремонта илитехобслуживания,обратитесьв длянаполненияаквалангов. ● Вцеляхпредотвращениясерьезныхожогов,никогда некасайтесьголовныхчастейцилиндраилитрубыв ходеилинезамедлительнопослеэксплуатации. ЧТО НАДО ЗНАТЬ

В целях предотвращения перегрева электродвигателя, данный компрессор предназначен для прерывистого режима эксплуатации (не допускать его функционирование при более чем 15% рабочем цикле. Если данный воздушныйкомпрессорперекачиваетболеечем15% воздухавтечениеодногочаса,затемкомпрессорная производительность будет являться меньшей по сравнению с требуемой подачей воздуха. Всегда обеспечиватьсоответствиетребованийобъемавоздуха дополнительного устройства или принадлежности нагнетанию объема воздуха компрессора). В случае перегрева,срабатываеттермовыключательдвигателя, автоматически отключая питание при слишком высокой температуре. Двигатель вновь запускается автоматически при восстановлении нормальных условийтемпературы. ● Когда компрессор подключен к источнику электропитания, а выключатель On/Off находится в положении “ON”, данный компрессор работает автоматически.

Никогданекасатьсядвижущихсячастей. – Частитела,волосы,одеждаиукрашениядолжны находитьсявдалиотдвижущихсячастей. – Не допускать работу воздушного компрессора безустановленныхогражденийикожухов. – Никогданестоятьнакомпрессоре. ● Компрессор оснащен предохранительным клапаном,срабатывающимвслучаенеисправности реле давления в целях гарантии безопасности оборудования.

Краснаяметкана циферблатеманометраозначает максимальное рабочее давление резервуара, а не регулируемоедавление. ● Подсоединяя к шлангу компрессора пневмоинструмент, не забывайте перекрывать воздушныйкран. ● При использовании сжатого воздуха (надувание, распылениечерезпневмоинструмент,окраска,мойка раствораминаводнойосновеит.п.)соблюдайтевсе правилаТБдлякаждогоконкретногослучая. ● Никогда не превышать максимальное допустимое давление, рекомендуемое изготовителем дополнительного устройства или принадлежности, используемыхскомпрессором.79

авторизованныйсервисныйцентр. H. Ручка для подъема/перемещения.

I. Ремень для удобства транспортировки

и применения:Компрессорможет транспортироватьсяудобнымобразомпри помощиремня. – Еслиметаллическиекольцанебыли монтированыпредварительно,вставитьдва кольцавдваотверстия,предусмотренные наконцеалюминиевойручки(см.рис.7a). – Дляпристегиванияремняккомпрессору зацепитьремень,вставляякарабиныв металлическиекольца,предусмотренныена концахручки(см.рис.7b). J. Полоса на липучке: Компрессороснащен полосойналипучке.Припомощилипучки можнозакрепитьпневматическийинструмент (например:клепальноеустройство),или удлинительнуютрубуизПВХккорпусу компрессора(какпоказанонарисунках6aи6b). K. Контейнер для принадлежностей.

3. ОБЛАСТЬ ИСПОЛЬЗОВАНИЯ

Компрессор предназначендля выработки сжатого воздуха для приводимого в действие сжатым воздухоминструмента. Пожалуйста,примитевовнимание,чтоконструкция наших устройств не предназначена для использованияихвпромышленности,ремеслеили индустрии.Мынедаемгарантийныхобязательств, если устройство будет использоваться в промышленной,ремесленнойилииндустриальной, атакжеподобнойдеятельности. Устройство можно использовать только в соответствиисегопредназначением.Любоедругое, выходящеезаэтирамкииспользование,считается не соответствующим предписанию. За возникшие в результате этого ущерб или травмы любого рода несет ответственность пользователь или работающийсинструментом,анеизготовитель.

ПОДСОЕДИНЕНИЕ К эЛЕКТРОСЕТИ Компрессор имеет питание от сети и оснащен штекером с защитным контактом. Его можно подключать к штепсельной розетке с защитным контактом 230 в ~ 50 Гц, имеющей защиту 16 A. Проверьте перед вводом в эксплуатацию соответствие напряжения сети напряжению, указанному на табличке с паспортными данными устройства. Длинные кабели питания, а также удлинители, кабельные барабаны и т.д. могут вызвать падение напряжения и тем самым затруднитьпускдвигателя.Притемпературахниже +5°C пуск двигателя затруднен из-за тяжелого

● Проверьтеустройство на наличие повреждений во время транспортировки. О имеющихся повреждениях необходимо немедленно сообщить транспортному предприятию, которое доставилокомпрессор. ● Проверьте, что баки слиты и в них отсутствует влажностьилигрязь. ● Компрессор должен быть установлен вблизи потребителя. ● Нужно избегать длинных путей воздуховодов и большойдлиныкабелейпитания(удлинительный

● Обеспечьтевсасываниесухогоинесодержащего пыльвоздуха. ● Неустанавливайтекомпрессорвовлажныхили сырыхпомещениях. ● Компрессор можно использовать только в подходящих помещениях (хорошаявентиляция, температура окружающей средыот +5°C до +40°C).Впомещениинедолжнобытьпыли,кислот, паров, взрывоопасных иливоспламеняющихся

● Компрессор предназначен для работы в сухих помещениях. Запрещено использовать его в областях, где производятся работы с разбрызгиваниемводы.

ИНСТРУКЦИИ ПО эКСПЛУАТАЦИИ

6.1 Процедуры запуска

1. Проверить,чтовыключательOn/Offнаходитсяв

2. Проверить, что давление воздушного бака

составляет0фунтовнакв.дюйм.

3. Прикрепить пневматический шланг к линии

4. Вставитьустройствовтщательнозаземленный

5. ПеревестивыключательOn/OffвположениеOn.

Выключатель On/Off загорается для указания на то, что компрессор подключен. Компрессор автоматическипереключаетсясположениявкл.80

навыкл.дляподдержаниядавлениябака.

6. Произвести регулировку регулятора давления

на заданное давление, требуемое для пневматическогоинструмента.

6.2 Отключающие процедуры

1. ПереключитьвыключательOn/Offвположение

Вынимайте из розетки перед всеми работами по очистке и техническому обслуживанию штекер электропитания.

Ждите до тех пор пока компрессор остынет полностью! Опасность получить ожоги!

Перед всеми работами по очистке и техническому обслуживанию нужно сбросить давление в емкости.

● Содержитезащитныеприспособлениякакможно более свободными от пыли и грязи. Протрите устройствочистойтряпкойилиобдуйтесжатым воздухомподневысокимдавлением. ● Мы рекомендуем очищать устройство сразу послеиспользования. ● Очищайте регулярно устройство влажной тряпкой с небольшим количеством жидкого мыла. Не используйте средства для очистки и растворители,онимогутразъестьпластмассовые детали устройства. Следите за тем, чтобы во внутрьустройстванепопалавода. ● Удалите перед очисткой шланг и воду для разбрызгивания из компрессора. Запрещено очищать компрессор водой, растворителем или подобнымисредствами.

Конденсационная вода должна сливаться каждый деньпутемоткрытиясливногоклапана(поз.E)(на днищесосудаподдавлением).

1. Проверить, что компрессор переведен в

2. Удерживая ручку, наклонить компрессор к

сливному клапану, таким образом, чтобы они былипозиционированынаднищебака.

3. Повернуть сливной клапан для открытия

4. Удерживать компрессор наклоненным до

полногоудалениявлаги.

Конденсат из емкости высокого давления содержит остатки масла. Сдайте конденсат,не засоряя природу, в соответствующийпункт сбора отходов.

Предохранительный клапан (дет. G) Предохранительныйклапанотрегулированнасамое высокое допустимое давление емкости высокого давления. Запрещено изменять регулировку предохранительного клапана или удалять его пломбу.Длятого,чтобыпредохранительныйклапан принеобходимостисработал,егонужно время от времениприводитьвдействие.Сильнопотянитеза кольцо(см.рис.8),поканестанетслышнокакбудет выпущен сжатый воздух. Затем вновь отпустите

7.4 Подшипниковая опора

Выньте штекер электропитания из розетки,выпустите воздух из устройства и всех подключенных инструментов на сжатом воздухе. Защитите компрессор от несанкционированного включения.

Храните компрессор только в сухом и недоступном для посторонних месте. Не опрокидывать, хранить только в стоячем

Только для хранения компрессор может быть позиционирован в вертикальное положение, с опоройнарезиновыеножки(см.рис.5).

УТИЛИЗАЦИЯ И ВТОРИЧНАЯ ПЕРЕРАБОТКА Компрессор и его принадлежности состоят из различныхматериалов,такихкакнапримерметалл и пластмасс. Утилизируйте дефектные детали в местах сбора особых отходов. Информацию об этом Вы можете получить в специализированном магазинеиливместныхорганахправления!81

9. ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Примечания: Отключить источник питания и выпустить давление сливного бака перед проведе- нием ремонтных работ или регулировок. НЕПОЛАДКИ ПРИЧИНЫ СПОСОБЫ УСТРАНЕНИЯ Потерявоздухачерезклапанреле давленияприостановленном компрессоре. Обратныйклапаниз-заизносаили загрязненияседловиныклапана недержитдавление. Вывернутьшестиграннуюголовку обратногоклапана,очистить седловинуидискизспециальной резины(еслиизношен,то заменить).Поставитьголовкуна местоиаккуратнозатянуть. СнижениеКПД.Частыепуски. Пониженноедавление. Чрезмернаянагрузкаили возможныепотеривсоединениях илитрубах.Сильноезагрязнение всасывающегофильтра. Проверитьуровеньнагрузки. Заменитьпрокладкивштуцерах. Очиститьилизаменитьфильтр. Компрессоростанавливаетсяи затем,черезнесколькоминутсам включается. Срабатываниетермической защитывследствиеперегрева

Очиститьтрубопроводыподачи воздуха.Проветритьпомещение. Компрессорпосленескольких попытокпускаостанавливается. Сработалатеплозащита вследствиеперегревадвигателя (выдернутаизрозеткивилка питающегокабеляпри работающемкомпрессоре, пониженноенапряжениесети). Перевестивыключатель компрессоравположениепуск. Проветритьпомещение.Выждать несколькоминут,икомпрессор запуститсяавтоматически. Компрессорневыключаетсяи срабатываетпредохранительный

Неправильнаяработа компрессораилиполомкареле

Обесточитькомпрессори обратитьсявЦентрТехнической

Во всех остальных случаях ремонт компрессора должен производиться на Станции Технического Обслуживания с использованием оригинальных запасных частей. Посторонние вмешательства приведут к отмене гарантийных обязательств производителя.82
