MANUAL DE UTILIZARE Airboss DN 200105 STANLEY

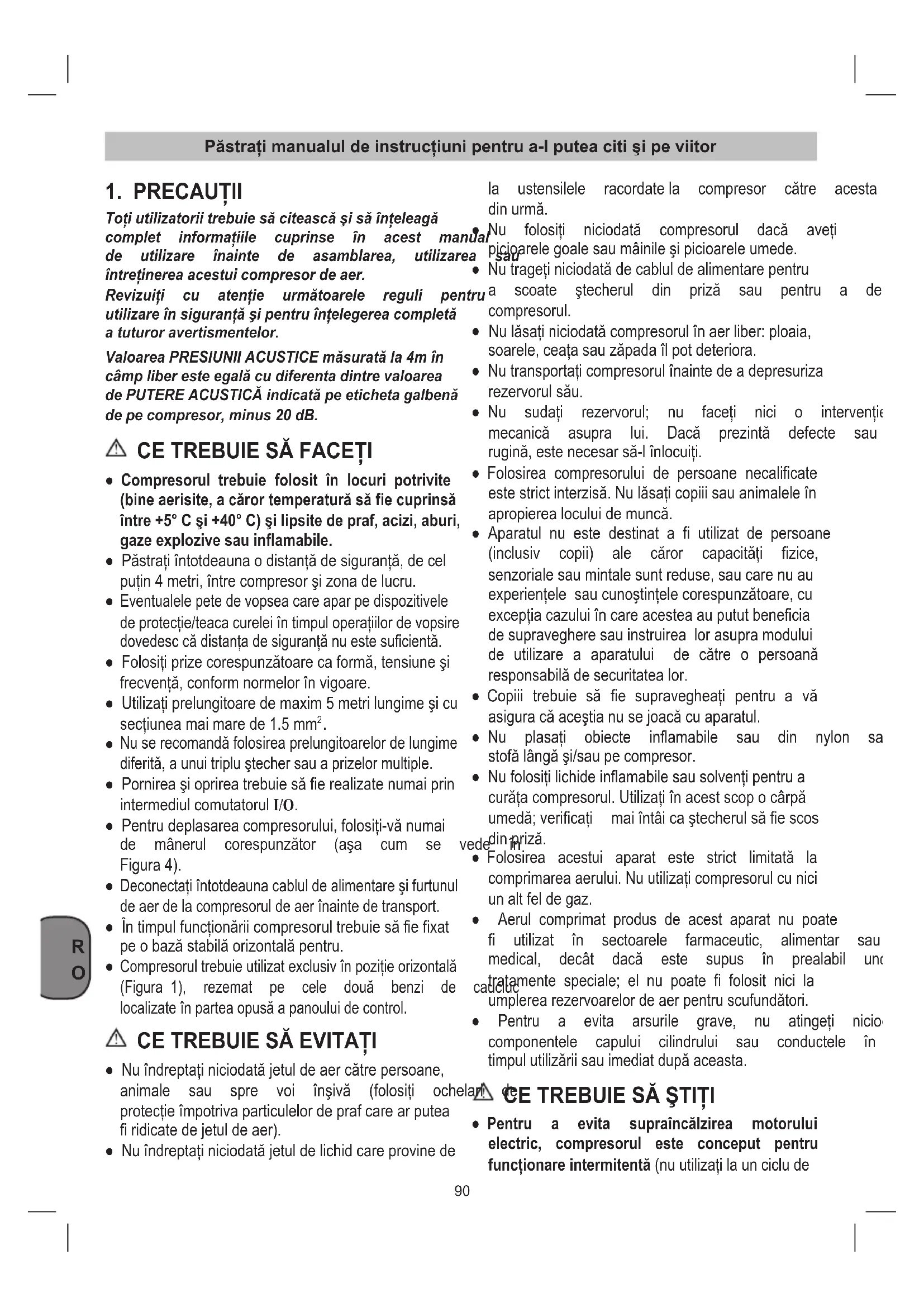

Păstraţimanualuldeinstrucţiunipentrua-lputeacitişipeviitor

Toţiutilizatoriitrebuiesăciteascăşisăînţeleagă complet informaţiile cuprinse în acest manual de utilizare înainte de asamblarea, utilizarea sau întreţinereaacestuicompresordeaer. Revizuiţi cu atenţie următoarele reguli pentru utilizareînsiguranţăşipentruînţelegereacompletă a tuturor avertismentelor. ValoareaPRESIUNIIACUSTICEmăsuratăla4mîn câmpliberesteegalăcudiferentadintrevaloarea dePUTEREACUSTICĂindicatăpeetichetagalbenă de pe compresor, minus 20 dB.

● Compresorul trebuie folosit în locuri potrivite

gaze explozive sau inflamabile. ● Păstraţiîntotdeaunaodistanţădesiguranţă,decel puţin4metri,întrecompresorşizonadelucru.

Eventualele pete de vopsea care apar pe dispozitivele deprotecţie/teacacureleiîntimpuloperaţiilordevopsire dovedesccădistanţadesiguranţănuestesuficientă. ● Folosiţiprizecorespunzătoarecaformă,tensiuneşi frecvenţă,conformnormelorînvigoare. ● Utilizaţiprelungitoaredemaxim5metrilungimeşicu secţiuneamaimarede1.5mm

Nuserecomandăfolosireaprelungitoarelordelungime diferită,aunuitripluştechersauaprizelormultiple. ● Pornireaşioprireatrebuiesăfierealizatenumaiprin intermediul comutatorul I/O. ● Pentrudeplasareacompresorului,folosiţi-vănumai de mânerul corespunzător (aşa cum se vede în Figura4).

Deconectaţiîntotdeaunacabluldealimentareşifurtunul deaerdelacompresoruldeaerînaintedetransport. ● Întimpulfuncţionăriicompresorultrebuiesăfiefixat peobazăstabilăorizontalăpentru.

Compresorultrebuieutilizatexclusivînpoziţieorizontală (Figura 1), rezemat pe cele două benzi de cauciuc localizateînparteaopusăapanouluidecontrol.

● Nuîndreptaţiniciodatăjetuldeaercătrepersoane, animale sau spre voi înşivă (folosiţi ochelari de protecţieîmpotrivaparticulelordeprafcarearputea firidicatedejetuldeaer). ● Nuîndreptaţiniciodatăjetuldelichidcareprovinede la ustensilele racordatela compresor către acesta dinurmă. ● Nu folosiţi niciodată compresorul dacă aveţi picioarelegoalesaumâinileşipicioareleumede. ● Nutrageţiniciodatădecabluldealimentarepentru a scoate ştecherul din priză sau pentru a deplasa compresorul.

Nulăsaţiniciodatăcompresorulînaerliber:ploaia, soarele,ceaţasauzăpadaîlpotdeteriora. ● Nutransportaţicompresorulînaintedeadepresuriza rezervorulsău. ● Nu sudaţi rezervorul; nu faceţi nici o intervenţie mecanică asupra lui. Dacă prezintă defecte sau rugină,estenecesarsă-lînlocuiţi. ● Folosirea compresorului de persoane necalificate estestrictinterzisă.Nulăsaţicopiiisauanimaleleîn apropierealoculuidemuncă. ● Aparatul nu este destinat a fi utilizat de persoane (inclusiv copii) ale căror capacităţi fizice, senzoriale sau mintale sunt reduse, sau care nu au experienţelesaucunoştinţelecorespunzătoare,cu excepţiacazuluiîncareacesteaaupututbeneficia de supraveghere sau instruirea lor asupra modului de utilizare a aparatului de către o persoană responsabilădesecuritatealor. ● Copiii trebuie să fie supravegheaţi pentru a vă asiguracăaceştianusejoacăcuaparatul. ● Nu plasaţi obiecte inflamabile sau din nylon sau stofălângăşi/saupecompresor. ● Nufolosiţilichideinflamabilesausolvenţipentrua curăţacompresorul.Utilizaţiînacestscopocârpă umedă;verificaţi maiîntâicaştecherulsăfiescos dinpriză. ● Folosirea acestui aparat este strict limitată la comprimareaaerului.Nuutilizaţicompresorulcunici unaltfeldegaz. ● Aerul comprimat produs de acest aparat nu poate fi utilizat în sectoarele farmaceutic, alimentar sau medical, decât dacă este supus în prealabil unor tratamente speciale; el nu poate fi folosit nici la umplerearezervoarelordeaerpentruscufundători. ● Pentru a evita arsurile grave, nu atingeţi niciodată componentele capului cilindrului sau conductele în timpulutilizăriisauimediatdupăaceasta.

electric, compresorul este conceput pentru (nuutilizaţilaunciclude91

A. Întrerupător (I/O) On/Off (Pornit/Oprit): Întrerupătorulestemecanismuldeactivareutilizat pentrupornireaşioprireacompresorului.Dacă întrerupătorulesteînpoziţia„On”(„Pornit”), motorulşipompavorcomprimaaerulpânăcând presiuneadinrezervoratingelimitasuperioarăa presiuniidefuncţionaresetatădinfabrică.Dacă presiunea din rezervor scade sub limita presiunii decuplaresetatădinfabrică,compresorulva începedinnousăcomprimeaerînmodautomat. B. Manometru rezervor: Manometrul rezervorului indicăpresiuneaaeruluidininteriorulrezervorului înPSI(şiBARI). C. Manometru pentru reglarea presiunii: Manometrulpentrureglareapresiuniiindică valoareapresiuniiadmiseînconductaderefulare conformsetăriiregulatorului. D. Buton de reglare: Butonul de reglare este utilizat pentru reglarea presiunii aerului disponibil la conductaderefulare.Presiuneaaeruluirefulat estemărităprinrotireabutonuluiînsensorarşi redusăprinrotireabutonuluiînsensantiorar. E. Supapă de golire:Osupapăcubilăcare îndepărteazăumezealadinrezervoratuncicând estedeschisă. F. Racord rapid: Racordul rapid este utilizat pentru a conectaconductadeaerlasculadumneavoastră. G. Supapă de siguranţă:Supapadesiguranţă estesetatăpentruaevitasuprapresurizarea rezervoarelordeaer.Aceastăsupapăeste presetatădinfabricăla10bari(145PSI)şinuva funcţionadacăpresiunearezervoruluinuatinge aceastăpresiune.Nu încercaţi să reglaţi sau să demontaţi acest dispozitiv de siguranţă. Reglarea acestei supape poate provoca daune grave.Dacădispozitivulnecesităreparaţiisau întreţinere,consultaţiunCentrudeserviceautorizat. H. Mâner pentru ridicare/transport.

I. Curea de umăr pentru facilitarea transportului

şi a utilizării:Compresorulpoatefitransportatîn modconvenabilcuajutorulcureleideumăr. – Dacăineleledemetalnuaufostmontatedeja, introduceţiceledouăineleîngăuriledela capetelemâneruluidealuminiu(aşacumse vedeînFigura7a). – Pentruamontacureaualacompresor:ataşaţi cureauadeumărintroducândcârligeledefixare înineleledemetaldelacapetelemânerului (aşacumsevedeînFigura7b). J. Banda cu scai (Ataşarea/desprinderea curelei): Compresorulesteprevăzutcuobandăcuscai. Aceastăbandăcuscaipoatefiutilizatăpentruafixa osculăpneumatică(deex.:maşinădenituit)sauun furtun de prelungire din PVC la corpul compresorului (aşacumesteindicatînfigurile6aşi6b). K. Cutie de depozitare a accesoriilor. funcţionare de peste 15%. Dacă acest compresor de aer pompează mai mult de 15% aer într-o oră, capacitatea compresorului va fi mai mică decât debitul de aer solicitat de aplicaţie. Aveţi grijă ca cerinţeleprivindvolumuldeaeralataşamentuluisau accesoriului să corespundă întotdeauna cu debitul deaeralcompresorului).Încazdesupraîncălzire,se declanşeazăprotecţiatermicăamotorului,întrerupând automatcurentulelectricdacătemperaturaesteprea ridicată. Motorul reporneşte automat atunci când suntrestabilitecondiţiilenormaledetemperatură. ● Atunci când compresorul este conectat la o sursă electrică, iar întrerupătorul On/Off (Pornit/Oprit) se află în poziţia „ON” („PORNIT”), compresorul va începe ciclul în mod automat. – Nuatingeţiniciodatăcomponenteleînmişcare. – Nu apropiaţi părţi ale corpului, părul, hainele şi bijuteriiledecomponenteleînmişcare. – Nu utilizaţi compresorul de aer fără toate apărătoareleşicarcaselemontate. – Nuvăurcaţipecompresor. ● Compresorulesteprevăzutcuosupapădesiguranţă caresedeclanşeazăîncazuldefectăriipresostatului asigurândsiguranţamaşinii. ● Indicatorulroşudepemanometruindicăpresiunea maximădefuncţionarearezervorului.Acestanuse referălapresiuneareglată. ● Racordarea unor ustensile pneumatice la compresor înainte de oprirea fluxului de aer comprimat este strictinterzisă. ● Folosirea compresorului în scopurile pentru care a fostproiectat(umflare,anumiteoperaţiicarenecesită racordareaustensilelorpneumatice,vopsire,spălare cu detergenţi apoşi, etc.) impune cunoaşterea şi respectarea normelor prevăzute, specifice fiecărui caz. ● Nudepăşiţipresiuneamaximăadmisărecomandată deproducătoruloricăruiataşamentsauaccesoriupe careîlutilizaţicuacestcompresor.92

Compresorulserveştelaproducereaaeruluicomprimat pentruechipamenteacţionatecuaersubpresiune. Vărugămsăţineţicontdefaptulcămaşinilenoastrenu suntconstruitepentruutilizareindomeniilemeşteşugă- reştişiindustriale.Noinupreluămniciogaranţieatunci candaparatulestefolositinintreprinderilemeşteşugă- reştisauindustrialeoriinscopurisimilare. Maşina se va utiliza numai conform scopului pentru careesteconcepută.Oricealtăutilizarenuesteîncon- formitate cu scopul. Pentru pagubele sau vătămările rezultateînacestcazesteresponsabilutilizatorul/ope- ratorulşinuproducătorul.

4. RACORDUL LA REŢEA

Compresorul este echipat cu un cablu de reøea cu μtecher cu contact de protecøie. Acesta poate ra- cordatlaoriceprizåcucontactdeprotecøiede230V ~50Hzcareesteprevåzutåcuosiguranøåde16A. Înainte de punerea în folosiøå vericaøi dacå tensiu- nea de reøea corespunde cu tensiunea de funcøionare menøionatåpeplåcuøacudateleaparatului.Cablurile dealimentarelungiprecumμiprelungitoarele,tambu- riidecabluμialteleprovoacåscådereatensiuniiμipot împiedicapornireamotorului.Latemperaturijoasesub +5° C pornirea motorului este prejudiciatå de mersul greoi.

Vericaţiaparatuldeeventualeledeteriorăripetimpul transportului.Deteriorărilerespectivesevortransmite imediatrmeitransportoarecarealivratcompresorul. ● Verificaţicarezervoarelesăfiegoliteşicurăţatede umezealăsaureziduuri. ● Compresorulsevaamplasaînapropiereaconsuma- torului. ● Sevaevitafolosireaconductelordeaerşiacablurilor dealimentare(cabluriprelungitoare)lungi.

Compresorul nu se va amplasa în încăperi umede sauude.

Compresorul se va folosi numai în încăperi cores- punzătoare(bineaerisite,temperaturaambiantă+5 °C-+40°C).Înîncăperenuarevoiesăexistepraf, acizi,vapori,gazeexplozivesauinamabile.

Compresorulsepreteazălautilizareînîncăperius- cate.Înintervaleleîncareselucreazăcuapădestro- pitesteinterzisăfolosireacompresorului.

1. Asiguraţi-vă că întrerupătorul On/Off (Pornit/Oprit)

seaflăînpoziţiaOff(Oprit).

2. Asiguraţi-văcăpresiuneaaeruluidinrezervoreste

4. Conectaţi unitatea la o priză cu împământare

5. ApăsaţiîntrerupătorulOn/Off(Pornit/Oprit)pepoziţia

On (Pornit). Întrerupătorul On/Off (Pornit/Oprit) se va aprinde, indicând pornirea compresorului. Compresorulvapornişisevaopriautomatpentrua menţinepresiunearezervorului.

6. Reglaţi regulatorul de presiune la presiunea

corespunzătoarenecesarăsculeipneumatice.

6.2 Proceduri de oprire

1. ApăsaţiîntrerupătorulOn/Off(Pornit/Oprit)pepoziţia

Atenţie! Înainteatuturorlucrărilordecurăţireşiîntreţinere sevascoateştecheruldinpriză. Atenţie! Aşteptaoi până când compresorul s-a răcit com- plet! Pericol de ardere! Atenţie! Inainteatuturorlucrărilordecurăţireşiintreţinere cazanul se va scoate de sub presiune.

Păstraţidispozitiveledeprotecţiecâtmaicuratposibi- le.Ştergeţiaparatulcuocârpăcuratăsausuaţipra- fuldepeelcuaersubpresiunelaopresiunemică.

Recomandămcurăţireaaparatuluiimediatdupăutili- zare.

Curăţaţiaparatulcuregularitatecuocârpăumedăşi puţinsăpun.Nufolosiţidetergenţisausolvenţi;aceş- tiapotatacapărţiledinmaterialplastic.Fiţiatenţisă nuintreapăîninteriorulaparatului.

Înaintedecurăţire,furtunulşiunelteledestropitse vordemonta depe compresor.Compresorul nu se vacurăţacuapă,solvenţisaucevaasemănător.

Apa de condens trebuie evacuată în fiecare zi deschizând supapa de golire (ref. E) (de pe fundul93

Notă:Deconectaţisursadealimentareşieliberaţipresiuneadinrezervorînaintedeafacereparaţiisaureglări.ANOMALIE CAUZĂ REMEDIUSupapa presostatului pierde aer chiarşicucompresoruloprit.Ventiluldereţinerenufuncţioneazăînmodcorect,dincauzaimpurităţilordepuselaetanşaresauauzuriisale.Deşurubaţicapulhexagonalalventiluluişicurăţaţilocaşulşidisculdecauciuc(înlocuiţi-ldacăestenecesar).Montaţilalocşiînşurubaţibine.Randamentulestediminuat.Compresorulefectueazăpreamulteporniri.Presiuneaestejoasă.Compresorul este supus la eforturi preamari.Origarniturile/joncţiunilenusuntetanşe,oriltruldeaspiraţieestemurdar.Înlocuiţigarniturile/juncturileracordurilor.Curăţiţisauînlocuiţiltrul.Compresorulseopreştesingurdarporneştedinnou,automat,dupăcâtevaminute.Temperaturaîninteriorulmotoruluiestepreamare,ceeacenecesităintervenţiaprotecţieitermice.Curăţiţituburiledeaeraletransportorului.Încercaţisăîmbunătăţiţicalitateaaeruluilaloculdemuncă.Dupăcâtevatentativedepornirenereuşite,motorulseopreşte.Camaisus,protecţiatermicăintervineşiîmpiedicăpornireamotorului din cauza temperaturii ridicate(Vericaţişidacătensiuneadealimentareestecorectăsaudacăştecherulnuiesedinprizăîntimpulfuncţionării).Apăsaţipeîntrerupătoruldepornire/oprire.Încercaţisăîmbunătăţiţicalitateaaeruluilaloculdemuncă.Aşteptaţicâtevaminute,dupăcaremotorulporneşteautomat.Compresorulnuseopreşteşiintervinesupapadesiguranţă.Funcţionareacompresoruluiesteanormalăsaupresostatulestedefect.Scoateţiştecheruldinprizăşiadresaţi-văunuicentrudeservice. OricealtăintervenţieînafaracelorspecificatemaisustrebuiesăfieexecutatădeCentreledeServiceautorizateşinecesită piesedeschimboriginale.Eventualelemodificăripotcompromitesiguranţaşiatragdupăsineanulareagaranţiei. vasuluisubpresiune).

1. Asiguraţi-văcăesteopritcompresorul.

2. Ţinânddemâner,înclinaţicompresorulspresupapa

degolireastfelîncâtacesteasăfiepoziţionatepe fundulrezervorului.

3. Rotiţisupapadegolirepentruadeschidesupapa.

4. Menţineţi poziţia înclinată a compresorului până

cândafostîndepărtatătoatăumezeală. Atenţie! Apa de condens din recipientul de presiune con- ţineurmedeulei.Predaţiapadecondensînmod ecologiclauncentrudecolectarecorespunzător.

7.3 Ventildesiguranţă(ref.G)

Ventiluldesiguranţă estereglatpepresiuneamaximă admisăarecipientuluidepresiune.Nuestepermisămo- dicareaventiluluidesiguranţăμiîndepărtareaplombei. Pentrucaventiluldesiguranţăîncazdenecesitatesă funcţionezacorect,acestatrebuieacţionatdincândîn când.Trageţiputernicdeinelpânăcândaerulcompri- matiesecuzgomot(aşacumsevedeînFigura8).Apoi eliberaţidinnouventilul.

Atenţie! Scoateţiştecheruldinpriză,depresuraţiaparatulşitoate uneltele cu aer sub presiune racordate. Depo-zitaţicompresorulînaşafelîncâtacestasănupoatăfi pornit de persoane neautorizate. Atenţie! Compresorulsevadepozitanumaiînlocuriuscateşi inaccesibile persoanelor neautorizate. Nu se vaînclina,sevaamplasanumaiînpicioare!

Compresorulpoatefiaşezatînpoziţieverticală,rezemat pe picioarele din cauciuc exclusiv pentru depozitare (aşacumsevedeînFigura5).
