MANUALE UTENTE Airboss DN 200105 STANLEY

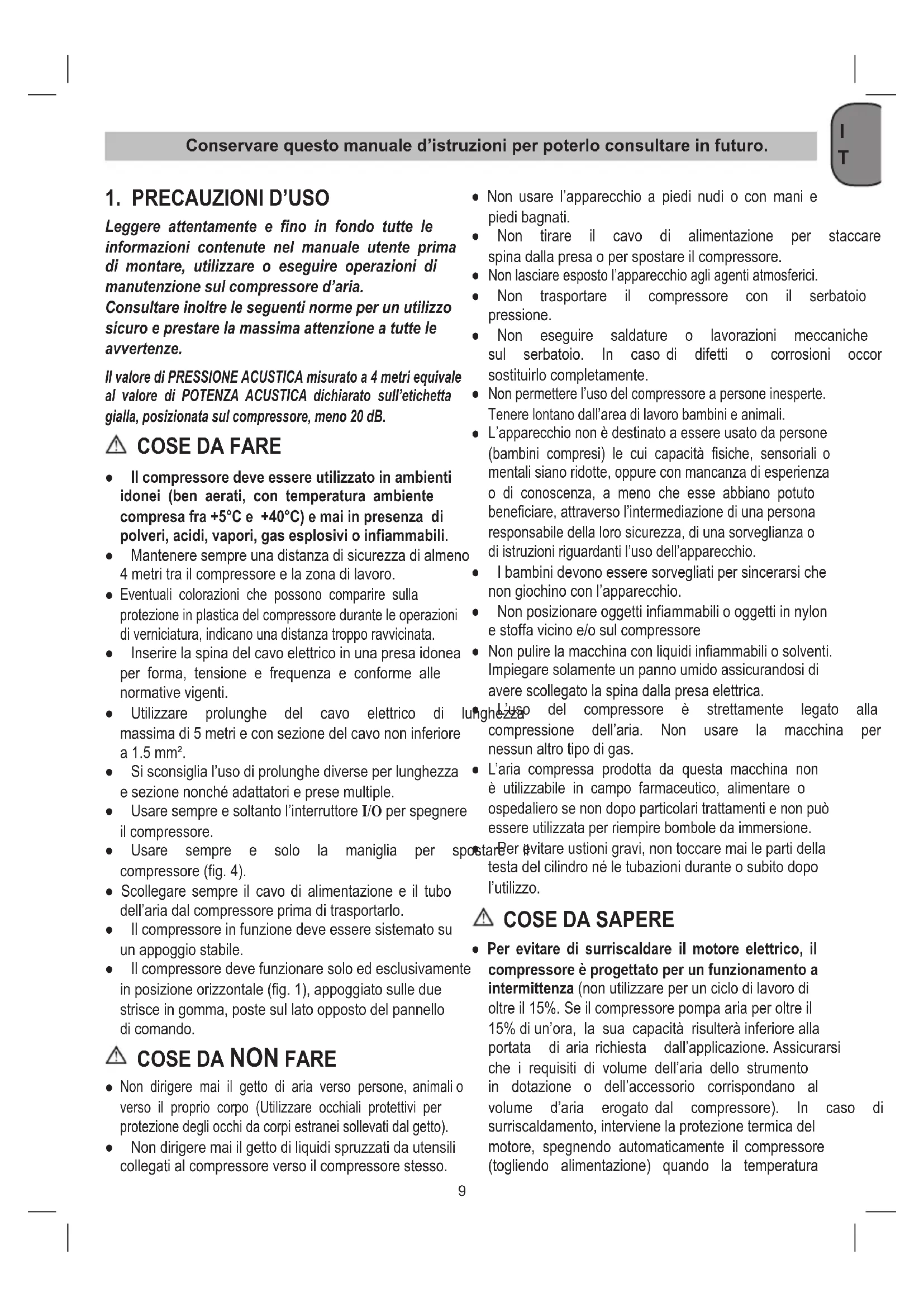

Conservare questo manuale d’istruzioni per poterlo consultare in futuro

Il compressore deve funzionare solo ed esclusivamente in posizione orizzontale

Leggere attentamente e fino in fondo tutte le informazioni contenute nel manuale utente prima di montare, utilizzare o eseguire operazioni di manutenzione sul compressore d’aria. Consultare inoltre le seguenti norme per un utilizzo sicuro e prestare la massima attenzione a tutte le avvertenze. Il valore di PRESSIONE ACUSTICA misurato a 4 metri equivale al valore di POTENZA ACUSTICA dichiarato sull’etichetta gialla, posizionata sul compressore, meno 20 dB.

● Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5°C e +40°C) e mai in presenza di polveri, acidi, vapori, gas esplosivi o infiammabili. ● Manteneresempreunadistanzadisicurezzadialmeno 4metritrailcompressoreelazonadilavoro.

Eventuali colorazioni che possono comparire sulla protezione in plastica del compressore durante le operazioni diverniciatura,indicanounadistanzatropporavvicinata. ● Inserirelaspinadelcavoelettricoinunapresaidonea per forma, tensione e frequenza e conforme alle normativevigenti. ● Utilizzare prolunghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a1.5mm². ● Sisconsiglial’usodiprolunghediverseperlunghezza esezionenonchéadattatoriepresemultiple. ● Usaresempreesoltantol’interruttoreI/O per spegnere ilcompressore. ● Usare sempre e solo la maniglia per spostare il compressore(fig.4). ● Scollegare sempre il cavo di alimentazione e il tubo dell’ariadalcompressoreprimaditrasportarlo. ● Ilcompressoreinfunzionedeveesseresistematosu unappoggiostabile. ● Ilcompressoredevefunzionaresoloedesclusivamente inposizioneorizzontale(fig.1),appoggiatosulledue strisce in gomma, poste sul lato opposto del pannello dicomando.

Non dirigere mai il getto di aria verso persone, animali o verso il proprio corpo (Utilizzare occhiali protettivi per protezionedegliocchidacorpiestraneisollevatidalgetto). ● Nondirigeremaiilgettodiliquidispruzzatidautensili collegatialcompressoreversoilcompressorestesso. ● Non usare l’apparecchio a piedi nudi o con mani e piedibagnati. ● Non tirare il cavo di alimentazione per staccare la spinadallapresaoperspostareilcompressore.

Nonlasciareespostol’apparecchioagliagentiatmosferici. ● Non trasportare il compressore con il serbatoio in pressione. ● Non eseguire saldature o lavorazioni meccaniche sul serbatoio. In caso di difetti o corrosioni occorre sostituirlocompletamente.

L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o diistruzioniriguardantil’usodell’apparecchio. ● Ibambinidevonoesseresorvegliatipersincerarsiche nongiochinoconl’apparecchio. ● Nonposizionareoggettiinfiammabiliooggettiinnylon e stoffa vicino e/o sul compressore

Nonpulirelamacchinaconliquidiinfiammabiliosolventi. Impiegare solamente un panno umido assicurandosi di averescollegatolaspinadallapresaelettrica. ● L’uso del compressore è strettamente legato alla compressione dell’aria. Non usare la macchina per nessunaltrotipodigas.

L’aria compressa prodotta da questa macchina non è utilizzabile in campo farmaceutico, alimentare o ospedaliero se non dopo particolari trattamenti e non può essereutilizzataperriempirebomboledaimmersione. ● Perevitareustionigravi,nontoccaremailepartidella testa del cilindro né le tubazioni durante o subito dopo l’utilizzo.

● Per evitare di surriscaldare il motore elettrico, il compressore è progettato per un funzionamento a intermittenza (non utilizzare per un ciclo di lavoro di oltreil15%.Seilcompressorepompaariaperoltreil 15% di un’ora, la sua capacità risulterà inferiore alla portata di aria richiesta dall’applicazione.Assicurarsi che i requisiti di volume dell’aria dello strumento in dotazione o dell’accessorio corrispondano al volume d’aria erogato dal compressore). In caso di surriscaldamento, interviene la protezione termica del motore, spegnendo automaticamente il compressore (togliendo alimentazione) quando la temperatura Conservare questo manuale d’istruzioni per poterlo consultare in futuro.I

A. Interruttore I/O: l’interruttore è il meccanismo di attivazione utilizzato per avviare e arrestare ilcompressore.Quandol’interruttoreè“On”, il motore e la pompa comprimono aria finché la pressione nel serbatoio non raggiunge il limite superiore della pressione di esercizio impostatainfabbrica.Quandolapressionedel serbatoio scende al di sotto della pressione limite impostata in fabbrica, il compressore si riavvia automaticamentepercomprimerearia. B. Manometro del serbatoio: Il manometro del serbatoio indica la pressione dell’aria presente nel serbatoioinBAR(ePSI). C. Manometro aria regolata: Il manometro dell’aria regolata indica il livello di pressione consentito nella linea di scarico secondo le impostazioni del regolatore. D. Manopola del regolatore: La manopola del regolatore serve per regolare la pressione dell’aria presentenellalineadiscarico.Lapressione dell’aria di scarico aumenta ruotando la manopola in senso orario, mentre diminuisce ruotandola in sensoantiorario.

Valvola di scarico: Valvola del tipo a sfera che scarical’umiditàdalserbatoioquandovieneaperta. F. Accoppiamento rapido: L’accoppiamento rapido servepercollegarelapresad’ariaallostrumento. G. Valvola di sicurezza: La valvola di sicurezza serve per evitare la sovrapressurizzazione dei serbatoid’aria.Questavalvolavienepreimpostata in fabbrica a 10 bar (145 PSI) e non entra in funzione finché la pressione del serbatoio non raggiungetalelivello.Non regolare o eliminare questo dispositivo di sicurezza. Eventuali modifiche della valvola possono causare lesioni gravi. Se il dispositivo necessita di assistenza o manutenzione, rivolgersi a un centrodiassistenzaautorizzato. H. Maniglia per sollevamento/spostamento.

I. Cinghia tracolla per il trasporto: il compressore

può essere trasportato in maniera comoda per mezzodellacinghiatracolla.

Se gli anelli metallici non sono stati preventivamente montati, inserire i due anelli nei due fori predisposti all’estremità della maniglia in alluminio(comeillustratoinfigura7a). – Per allacciare la cinghia al compressore, agganciare la tracolla inserendo i moschettoni, negli anelli metallici presenti alle estremità della maniglia(comeillustratoinfigura7b). J. Striscia in velcro: il compressore è dotato di una strisciainvelcro.Permezzodelvelcro,èpossibile fissareunutensilepneumatico(es.chiodatrice), oppure un tubo in PVC di prolunga, al corpo del compressore(comeillustratonellefigure6a-6b). K. Vano di alloggiamento per accessori.

3. SETTORE D'IMPIEGO

Il compressore serve per produrre aria compressa per utensilipneumatici,azionaticonariacompressa. Tenere presente che questi apparecchi non sono stati costruiti per l’impiego professionale, artigianale oindustriale.Nonsiassumealcunagaranziaquando l’apparecchio viene usato in imprese commerciali, artigianalioindustriali,oinattivitàequivalenti. L’apparecchio deve essere usato solamente per lo scopoacuièdestinato.Ognialtrotipodiutilizzoche esuli da quello previsto, non è considerato un uso è troppo alta.Il motore si riavvia automaticamente quandolatemperaturatornaincondizioninormali. ● Quando il compressore viene collegato ad una sorgente elettrica e l’interruttore I/O è in posizione “ON” (acceso), il compressore si avvia automaticamente. – Nontoccaremailepartiinmovimento. – Tenere parti del corpo, capelli, vestiti e gioielli a distanzadallepartiinmovimento.

Non utilizzare mai il compressore d’aria se le protezioni elecopertureprotettivenonsonoinposizionecorretta. – Nonposizionarsimaisoprailcompressore. ● Il compressore è dotato di una valvola di sicurezza che si attiva in caso di malfunzionamento del pressostato pergarantirelasicurezzadellamacchina. ● La tacca rossa del manometro si riferisce alla pressione massimadieserciziodelserbatoio.Nonsiriferiscealla pressione regolata ● Durante l’operazione di montaggio di un utensile è tassatival’interruzionedelflussod’ariainuscita. ● L’utilizzo dell’aria compressa nei diversi usi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa ecc.) comporta la conoscenza ed il rispetto delle norme previste nei singolicasi. ● Non superare mai la massima pressione consentita raccomandata dal produttore per tutti gli strumenti in dotazioneogliaccessoriutilizzaticonilcompressore.I

conforme.L’utilizzatore/operatore,enonilcostruttore, è responsabile dei danni e/o delle lesioni di ogni tipo, cheeventualmentenedovesserorisultare.

4. ALLACCIAMENTO ALLA RETE

Il compressore è dotato di un cavo di alimentazione conspinaconmessaaterra.Quest’ultimapuòvenire collegataaqualsiasipresaconmessaaterra230V~50 Hzprotettacon16A.Primadellamessaineserciziofare attenzione che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dell’apparecchio.Icavilunghidialimentazionenonché prolunghe,avvolgicavi,ecc.causanouncaloditensione epossonoimpedirel’avviodelmotore.Incasodibasse temperature inferiori a +5°C l’avvio del motore può risultarepiùdifficile.

5. PROCEDURE DI PREAVVIAMENTO

● Verificare che l'apparecchio non presenti danni di trasporto.Comunicaretempestivamenteglieventuali dannirilevatiall'impresatrasporti,chehaprovveduto allaconsegnadelcompressore. ● Verificare che il serbatoio sia stato svuotato e sia privodiumiditàesporco. ● Il compressore deve essere collocato vicino all’utilizzatore. ● Sonodaevitarelunghecondutturedell'ariaelunghe condutturediraccordo(cavidiprolunga). ● Verificare che l'aria assorbita sia asciutta e senza polvere. ● Noncollocareilcompressoreinunastanzaumidao bagnata. ● Ilcompressoredeveessereusatosoltantoinluoghi adatti (ben aerati, temperatura ambiente +5°C - +40°C).Illuogodeveessereprivodipolvere,acidi, vapori,gasesplosivioinfiammabili. ● Ilcompressoreèadattoperl'usoinluoghiasciutti. L'usononèconcessonellezonedovesilavoracon spruzzid'acqua.

6.1 Procedure di avvio

5. Premere l’interruttore On/Off in posizione On.

L’interruttore On/Off si accenderà per indicare che il compressore è acceso. Il compressore avvierà automaticamente il funzionamento a intermittenza permantenerecostantelapressionenelserbatoio.

6. Regolare il regolatore di pressione secondo

l’impostazionerichiestaperl’utensilepneumatico.

6.2 Procedure di arresto

1. Premerel’interruttoreOn/OffinposizioneOff.

7. PULIZIA E MANUTENZIONE

Attenzione! Prima di qualsiasi lavoro di pulizia e di manutenzione staccare la spina dalla presa di corrente. Attenzione! Attendere fino a quando il compressore si sia completamente raffreddato! Pericolo di ustioni! Attenzione! Prima di ogni lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

● Tenereidispositividiprotezioneilpiùpossibileliberi dapolvereesporco.Strofinarel'apparecchioconun pannopulitoosoffiarloconl'ariacompressaabassa pressione. ● Siconsigliadipulirel'apparecchiosubitodopoaverlo usato. ● Pulire l'apparecchio regolarmente con un panno asciuttoedunpo'disapone.Nonusaredetergentio solventi perché questi ultimi potrebbero danneggiare lepartiinplasticadell'apparecchio.Fareattenzione che non possa penetrare dell'acqua all'interno dell'apparecchio. ● Il tubo in gomma e gli utensili pneumatici devono essereseparatidalcompressoreprimadellapulizia. Il compressore non deve essere pulito con acqua, solventiecc.

7.2 Scarico del serbatoio

L’acqua di condensa deve essere scaricata ogni giorno aprendolavalvoladiscarico(rif.E)(sullaparteinferiore delserbatoioapressione).

verso la valvola di scarico in modo che siano posizionatisullaparteinferioredelserbatoio.

eliminatatuttal’umidità.I

Attenzione! L'acqua di condensa del serbatoio a pressione contiene tracce di olio. Smaltire l'acqua di condensa in modo rispettoso dell'ambiente in un apposito centro di raccolta.

7.3 Valvola di sicurezza (rif. G)

La valvola di sicurezza è impostata sulla massima pressioneconsentitaperilserbatoioapressione. Non è consentito modificare la regolazione della valvola disicurezzaotogliereilsigillodipiombo.Lavalvoladi sicurezza deve essere attivata di quando in quando, in modochefunzionicorrettamenteincasodinecessità. Tirarebrevementel'anello(fig.8)finoaquandosisente l'ariacompressachefuoriesce.Poirilasciaredinuovo l'anello.

Attenzione! Staccare la spina dalla presa di corrente, sfiatare l'apparecchio e tutti gli utensili ad aria compressa ad esso collegato. Tenere il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate. Attenzione! Tenere il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltarlo, conservarlo solo diritto!

Esclusivamente per il rimessaggio, il compressore può essere posizionato il posizione verticale, appoggiato suipiediniingomma(comeillustratoinfigura5).

8. SMALTIMENTO E RICICLAGGIO

L'apparecchioeisuoiaccessorisonofattidimateriali diversi,peres.metalloeplastica. Consegnare i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgersi ad un negozio specializzatooall'amministrazionecomunale!

9. POSSIBILI ANOMALIE E RELATIVI INTERVENTI AMMESSI

Nota: scollegare il cavo di alimentazione e scaricare la pressione del serbatoio prima di eseguire qualsiasi riparazione o regolazione.

ANOMALIA CAUSA INTERVENTO

Perdita di aria dalla valvola del pressostatoacompressorefermo. Valvola di ritegno che, per usura o sporcizia sulla battuta di tenuta, non svolge correttamente la sua funzione. Svitare la testa esagonale della valvola di ritegno, pulire la sede ed il dischetto di gomma (sostituire se usurato).Rimontareeserrarecon cura. Diminuzionedirendimento. Avviamentifrequenti.Bassivaloridi pressione. Eccessiva richiesta di prestazioni o eventuali perdite dai giunti e/otubazioni.Possibilefiltrodi aspirazioneintasato. Sostituireleguarnizionideiraccordi. pulireosostituireilfiltro. Il compressore si arresta e riparte autonomamente dopo qualche minuto. Intervento della protezione termica, causasurriscaldamentodelmotore. Pulire i passaggi d’aria nel convogliatore.Areareillocale. Il compressore dopo alcuni tentativi diavviamentosiarresta. Intervento della protezione termica causa surriscaldamento del motore (disinserzione della spina durante la marcia, scarsa tensione di alimentazione). Azionare l’interruttore di marcia arresto.Areareillocale.Attendere alcuni minuti ed il compressore si riavvieràautonomamente. Il compressore non si arresta ed intervienelavalvoladisicurezza. Funzionamento non regolare del compressore o rottura del pressostato. Staccare la spina e rivolgersi al centroassistenza. Qualsiasi altro intervento deve essere eseguito dai Centri di Assistenza autorizzati, richiedendo ricambi originali. Manomettere la macchina può compromettere la sicurezza e comunque invalida la relativa garanzia.G
