KASUTUSJUHEND Airboss DN 200105 STANLEY

Hoidke käesolev kasutusjuhend alles, et saaksite seda tulevikus kasutada

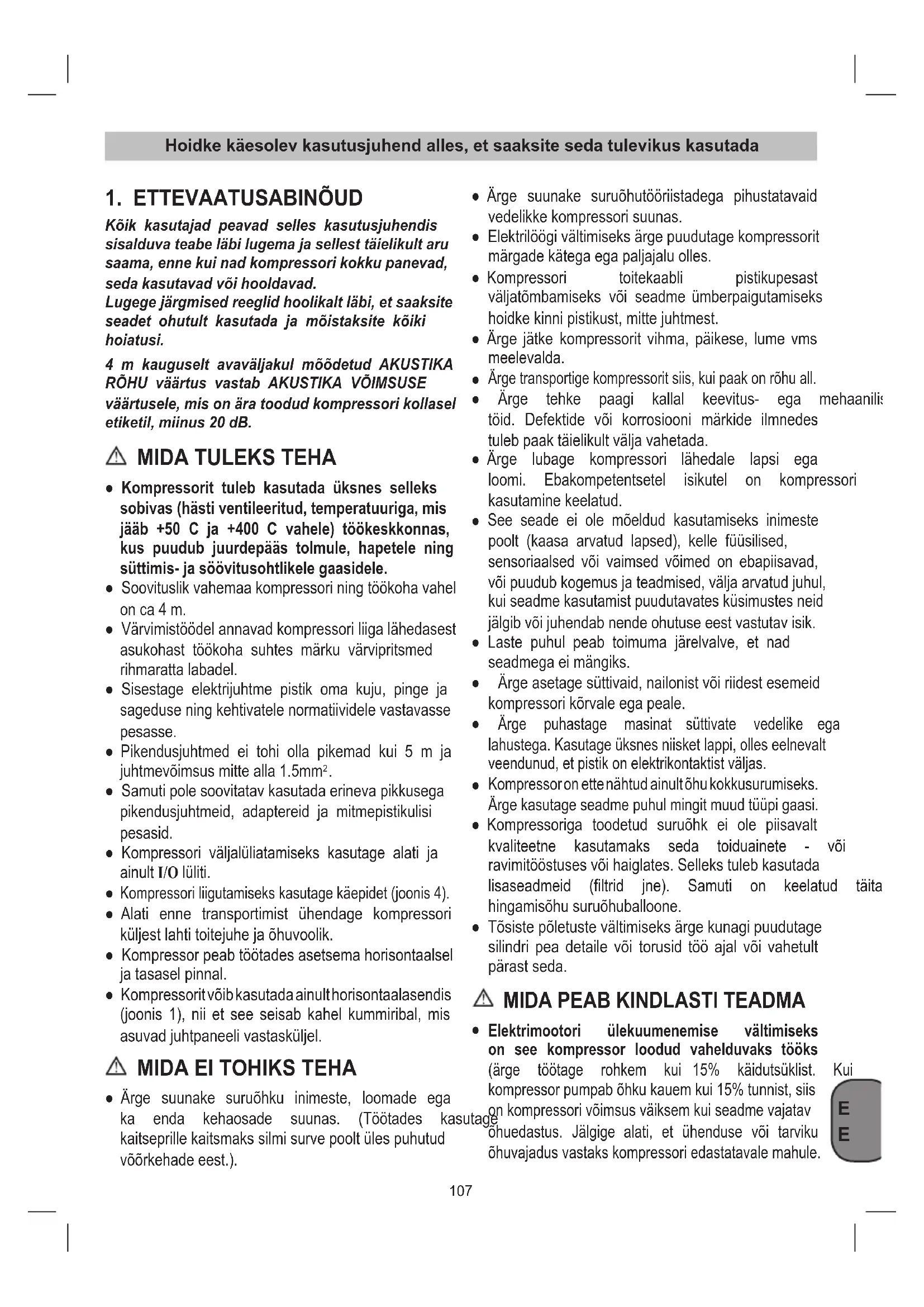

1. ETTEVAATUSABINÕUD

Kõik kasutajad peavad selles kasutusjuhendis sisalduva teabe läbi lugema ja sellest täielikult aru saama, enne kui nad kompressori kokku panevad, seda kasutavad või hooldavad. Lugege järgmised reeglid hoolikalt läbi, et saaksite seadet ohutult kasutada ja mõistaksite kõiki hoiatusi. 4 m kauguselt avaväljakul mõõdetud AKUSTIKA RÕHU väärtus vastab AKUSTIKA VÕIMSUSE väärtusele, mis on ära toodud kompressori kollasel etiketil, miinus 20 dB.

● Kompressorit tuleb kasutada üksnes selleks sobivas (hästi ventileeritud, temperatuuriga, mis jääb +50 C ja +400 C vahele) töökeskkonnas, kus puudub juurdepääs tolmule, hapetele ning süttimis- ja söövitusohtlikele gaasidele. ● Soovituslik vahemaa kompressori ning töökoha vahel onca4m. ● Värvimistöödel annavad kompressori liiga lähedasest asukohast töökoha suhtes märku värvipritsmed rihmarattalabadel. ● Sisestage elektrijuhtme pistik oma kuju, pinge ja sageduse ning kehtivatele normatiividele vastavasse pesasse. ● Pikendusjuhtmed ei tohi olla pikemad kui 5 m ja juhtmevõimsusmittealla1.5mm

● Samuti pole soovitatav kasutada erineva pikkusega pikendusjuhtmeid, adaptereid ja mitmepistikulisi pesasid. ● Kompressori väljalüliatamiseks kasutage alati ja ainult I/Olüliti.

Kompressoriliigutamisekskasutagekäepidet(joonis4). ● Alati enne transportimist ühendage kompressori küljestlahtitoitejuhejaõhuvoolik. ● Kompressor peab töötades asetsema horisontaalsel jatasaselpinnal. ● Kompressorit võib kasutada ainult horisontaalasendis (joonis 1), nii et see seisab kahel kummiribal, mis asuvadjuhtpaneelivastasküljel.

● Ärge suunake suruõhku inimeste, loomade ega ka enda kehaosade suunas. (Töötades kasutage kaitseprille kaitsmaks silmi surve poolt üles puhutud võõrkehadeeest.). ● Ärge suunake suruõhutööriistadega pihustatavaid vedelikkekompressorisuunas. ● Elektrilöögi vältimiseks ärge puudutage kompressorit märgadekätegaegapaljajaluolles. ● Kompressori toitekaabli pistikupesast väljatõmbamiseks või seadme ümberpaigutamiseks hoidkekinnipistikust,mittejuhtmest. ● Ärge jätke kompressorit vihma, päikese, lume vms meelevalda.

Ärgetransportigekompressoritsiis,kuipaakonrõhuall. ● Ärge tehke paagi kallal keevitus- ega mehaanilisi töid. Defektide või korrosiooni märkide ilmnedes tulebpaaktäielikultväljavahetada. ● Ärge lubage kompressori lähedale lapsi ega loomi. Ebakompetentsetel isikutel on kompressori kasutaminekeelatud.

See seade ei ole mõeldud kasutamiseks inimeste poolt (kaasa arvatud lapsed), kelle füüsilised, sensoriaalsed või vaimsed võimed on ebapiisavad, või puudub kogemus ja teadmised, välja arvatud juhul, kui seadme kasutamist puudutavates küsimustes neid jälgibvõijuhendabnendeohutuseeestvastutavisik. ● Laste puhul peab toimuma järelvalve, et nad seadmegaeimängiks. ● Ärgeasetagesüttivaid,nailonistvõiriidestesemeid kompressorikõrvaleegapeale.

Ärge puhastage masinat süttivate vedelike ega lahustega.Kasutageüksnesniisketlappi,olleseelnevalt veendunud,etpistikonelektrikontaktistväljas.

Kompressoronettenähtudainultõhukokkusurumiseks. Ärgekasutageseadmepuhulmingitmuudtüüpigaasi. ● Kompressoriga toodetud suruõhk ei ole piisavalt kvaliteetne kasutamaks seda toiduainete - või ravimitööstusesvõihaiglates.Sellekstulebkasutada lisaseadmeid (filtrid jne). Samuti on keelatud täita hingamisõhusuruõhuballoone. ● Tõsiste põletuste vältimiseks ärge kunagi puudutage silindri pea detaile või torusid töö ajal või vahetult pärastseda.

Elektrimootori ülekuumenemise vältimiseks on see kompressor loodud vahelduvaks tööks (ärge töötage rohkem kui 15% käidutsüklist. Kui kompressor pumpab õhku kauem kui 15% tunnist, siis on kompressori võimsus väiksem kui seadme vajatav õhuedastus. Jälgige alati, et ühenduse või tarviku õhuvajadusvastakskompressoriedastatavalemahule.108

A. Sisse/välja (I/O) lüliti: lüliti toimib aktiveerimismehhanismina, millega saab kompressorikäivitadajaseisata.Kuilülition sisselülitatud asendis, tihendavad mootor ja pump õhku kuni mahuti rõhk saavutab tehases määratusülemisepiiri.Kuimahutirõhklangeb alla tehases määratud rõhu, hakkab kompressor jälleautomaatseltõhkutihendama. B. Mahuti rõhu näidik: mahuti rõhu näidik näitab PSIdes (ja baarides) rõhku, mis hetkel mahutis valitseb. C. Reguleeritud rõhu näidik: reguleeritud rõhu näidikult näete rõhku, mis on regulaatori seadistusejärgilubatudtühjendusvoolikusselasta. D. Reguleerimisnupp: reguleerimisnupu abil saate reguleeridatühjendusvoolikusolevatrõhku. Väljundrõhku saate tõsta nuppu päripäeva keeratesjavähendadavastupäevakeerates. E. Tühjendusventiil: kuulventiil, mis tühjendab avamiselmahutistniiskuse. F. Kiirliitmik: kiirliitmiku abil saab õhuvooliku teie seadmegaühendada. G. Turvaventiil: turvaventiili abil saate vältida õhumahutiteülerõhku.Ventiilontehases seadistatud väärtusele 10 baari (145 PSI) ja ei rakendu enne, kui mahuti rõhk selle väärtuse saavutab.Ärge püüdke seda turvaseadist reguleerida ega eemaldada. Selle ventiili mis tahes muutmine võib põhjustada tõsiseid vigastusi. Kui see seadis vajab hooldust, võtke ühendustvolitatudteeninduskeskusega. H. Käepide tõstmiseks/liigutamiseks.

I. Õlarihm mugavaks transportimiseks ja

kasutamiseks: Kompressorit saab õlarihma abil mugavaltkanda. – Kui metallrõngaid ei ole veel paigaldatud, sisestage kaks rõngast alumiiniumist käepideme otstes olevatesse aukudesse (nagu näidatudjoonisel7a). – Rihma kinnitamine kompressori külge: kinnitage õlarihm, sisestades konksud käepideme otstes olevatesse metallrõngastesse (nagu näidatud joonisel7b). J. Riba kinnitamiseks/eemaldamiseks (takjariba): Kompressorilontakjariba.Takjaribasaab kasutada õhul töötava seadme kinnitamiseks (nt needitangid)võiPVC-pikendustorukinnitamiseks kompressorikülge(viidejoonistele6aja6b). K. Hoiulaegas tarvikute jaoks.

Kompressor on ette nähtud suruõhu tootmiseks suruõhutööriistadejaoks. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel. Masinat võib kasutada ainult sihipärasel otstarbel. Igasuguneteiselotstarbelkasutamineeiolesihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutabkasutaja/käitajajamittetootja. Ülekuumenemise korral katkestab mootori termokaitse toite,kuitemperatuuronliigakõrge.Mootortaaskäivitub automaatselt,kuinormaalnetemperatuurtaastub. ● Kui kompressor on ühendatud elektritoiteallikaga ja sisse-/välja lüliti on asendis ON (Sees), käivitub kompressor automaatselt.

Ärgekunagipuudutageliikuvaidosi. – Hoidke kõik kehaosad, juuksed, riided ja ehted liikuvatestosadesteemal. – Ärge käitage kompressorit kunagi ilma, et kõik kaitsmedjakattedomakohaloleksid. – Ärgekunagiseiskekompressoripeal. ● Kompressor on varustatud ohutusventiiliga, mis vabastatakse juhul, kui rõhulüliti ei tööta, et tagada masinaohutus. ● Manomeetril olev punane pügal viitab paagi maksimaalseletöörõhule.Seeeinäitareguleeritud rõhku.

Tööriistade ühendamisel suruõhuvoolikuga kompressori külge peate meeles pidama, et voolikus võibollarõhk.Lisaseadeldistemonteerimiseajalon rangeltkohustuslikkatkestadaõhuvooväljumine. ● Suruõhu kasutamisel erinevatel ettenähtud kasutamisjuhtudel (puhumine, pneumaatilised tööriistad,värvimine, peseminevesilahustega jne.) tuleb tunda ja pidada kinni igat erijuhtu puudutavast normatiivist. ● Ärgekunagiületagekompressorigakasutatavamis tahes kinnituse või tarviku tootja soovitatud lubatud rõhku.109

Kompressori toitejuhe on varustatud maandusega pistikuga. Selle võib ühendada igasse 230V ~ 50 Hz maandusega pistikupessa, mille kaitse on 16 A. Enne kasutuselevõttu veenduge, et võrgupinge vastab masina andmesildil toodud tööpingele. Pikad toitejuhtmed, pikendusjuhtmed, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada. Temperatuuridel alla +5 °C häirib mootori käivitamisthõõrdumine.

5. KÄIVITAMISEELSED TOIMINGUD

● Kontrollige, kas seadmel on transpordikahjustusi. Teavitage võimalikest kahjustustest koheselt transpordiettevõtet,millekaudukompressortarniti. ● Veenduge, et mahutid on tühjendatud ja puhtad mis tahesniiskusestvõimustusest. ● Kompressortulebülesseadatarbijalähedusse. ● Vältige pikki õhuvoolikuid ja pikki toitejuhtmeid (pikendusjuhet). ● Hoolitsege selle eest, et sisseimetav õhk oleks kuiv jatolmuvaba. ● Ärgepangekompressoritülesniiskessevõimärga ruumi. ● Kompressorit võib käitada ainult sobivates ruumides (hästi ventileeritud, temperatuurid +5°C kuni 40 °C). Ruumis ei tohi olla tolmu, happeid, aure ega plahvatavaidvõisüttivaidgaase. ● Kompressorsobibkuivadesruumideskasutamiseks. Seadet ei tohi kasutada kohtades, kus töötatakse veepihustiga.

1. Veenduge, et sisse/välja lüliti on väljalülitatud

3. Ühendageõhuvoolikväljundvoolikuga.

4. Ühendage seade korralikult maandatud

Lülitagesisse/väljalülitisisselülitatudasendisse.Sisse/ välja lülitil süttib tuli, mis annab märku, et kompressor on sisse lülitatud. Kompressor lülitub automaatselt töössejavälja,etsäilitadamahutirõhku.

6. Seadke rõhuregulaator seadmele vajalikule

1. Lülitagesisse/väljalülitiväljalülitatudasendisse.

Tähelepanu! Enne igat puhastus- ja hooldustööd tõmmake pistik pistikupesast välja. Tähelepanu! Oodake kuni kompressor on täiesti maha jahtunud! Põletusoht! Tähelepanu! Enne kõiki puhastus- ja hooldustöid tuleb paak rõhu alt vabastada.

● Hoidkekaitseseadeldisedniitolmu-jamustusevabad kui võimalik. Pühkige seadetpuhta lapiga või kasutagemadalasurvegasuruõhku. ● Soovitame seadet pärast iga kasutamist kohepuhastada. ● Puhastage seadet korrapäraselt niiske lapi javähese vedelseebiga. Ärge kasutagepuhastusvahendeid või lahusteid; need võivadkahjustada seadme plastdetaile.Arvestagesellega,etseadmesisemusse eitohivettsattuda. ● Enne puhastamist tuleb voolik ja pihustikompressori küljestäravõtta.Kompressoriteivõipuhastadavee, lahustitevms-ga.

Kondensvesi tuleb iga päev välja lasta, avades tühjendusventiili(E)(rõhumahutipõhjas).

1. Veenduge,etkompressoronväljalülitatud.

2. Hoidke pidemest kinni ja kallutage kompressorit

tühjendusventiili suunas nii, et see jääks mahuti põhjaalla.

3. Keerakeventiiliavamisekstühjendusventiili.

4. Hoidkekompressoritkallutatultkunikoguniiskuson

eemaldatud. Tähelepanu! Paagi kondensvesi sisaldab õlijääke. Viige kondensvesi keskkonnateadlikult vastavasse kogumiskohta.

7.3 Kaitseventiil (viite G)

Kaitseventiil on seadistatud paagi suurimale lubatud rõhule.Kaitseventiilieitohireguleeridajaselleplommi ei tohi eemaldada. Et kaitseventiil vajadusel õigesti funktsioneeriks, tuleb seda aeg-ajalt rakendada. Tõmmake rõngast nii tugevasti, et suruõhk väljub kuuldavalt (nagunäidatud joonisel 8).Seejärel laske rõngaslahti.110

Märkus. Enne mis tahes remonttööde või reguleerimise teostamist eemaldage toiteallikas ja vabastage mahuti rõhu alt.VIGA PÕHJUS TEGEVUSKompressor ei tööta, rõhulüliti klapist imbubväljaõhku.Tagasilöögiklapp ei teosta õieti oma funktsioone seoses kulumise või mustusegaisolatsioonikihil.Keerake lahti tagasilöögiklapi kuusnurkne pea, puhastage sisu ja spetsiaalsest kummist rõngas (kui on kulunud,siisvahetagevälja).Pangepealetagasijakeerakehästikinni.Tööproduktiivsusevähenemine.Sagedadsisselülitumised.Madaladrõhusuurused.Nõuakseliigasuurttöötulemit.Lekkedtorudestvõitihenditest.Võimalik,etonumbesõhulterVahetageväljaühendustetihendid.Puhastagevõivahetageväljalter.Kompressor jääb seisma ja hakkab paari minuti pärast automaatselt tööle.Lülitub sisse termokaitse; põhjus – mootorkuumenesüle.Puhastage konveieri õhu läbukäigurajad.Tuulutageruumi.Kompressor jääb peale paari sisselülitumiskatsetseisma.Seoses mootori ülekuumenemisega (pistiku eemaldamine töö ajal, halb toitepinge)lülitubsissetermokaitse.Vajutagesisse-väljalülitamiselülitit.Tuulutageruum.Oodakemõnedminutid ja kompressor käivitub automaatselt.Kompressor ei jää seisma ja käivitub ohutusklapp.Kompressori ebaregulaarne töö või rikkisrõhurlüliti.Tõmmake pistik välja ja pöörduge teeninduskeskusesse.Ülejäänudkompressorigaseotudremonditöödekstulebühendustvõttavalmistajapooltvolitatudhooldusfirmaga.Omavolilinedemontaažvõibmuutagarantiitingimusi.

Tähelepanu! Tõmmake võrgupistik pistikupesast, laske seadmestja kõigist ühendatud suruõhuriistadest õhk välja. Pange kompressor nii, et kõrvalised isikud ei saaksseda loata kasutada. Tähelepanu! Hoidke kompressorit ainult kuivas ja kõrvalistele isikutele ligipääsmatus kohas. Ärge kallutage, hoidke ainult püstiasendis!

Kompressori võib seada vertikaalsesse asendisse kummijalgadele ainult hoiundamiseks (nagu näidatud joonisel5).

Kompressor ja selle tarvikud koosnevad erinevatestmaterjalidest, nagu nt metall ja plastmass. Viige katkised detailid spetsiaalsesse kogumiskohta. Uurige järele erikauplusest või kohalikustomavalitsusest!111
