KASUTUSJUHEND Fatmax WE305/8/50 STANLEY

1 - Tootja andmed
2 - CE-märk ja WEEE direktivi syrupol
3 - Tüpp/kood/seerianumber
4 - Ohumaht ühikutes (l/min) ja (cfm (kuupjalga minutis))
5 - Kompressori toömaht ühikutes (l/min) ja (cfm (kuupjalga minutis))
6 - Maksimaalne toöröhk (baari ja PSI (naela ruuttolli kohta)), paagi maht (l), poöret minutis (p/min), mass (kg)
7 - Garanteeritud helirohu tase (dB(A)) Möödetud müratase (dB(A))
8 - ElektrandiMed: pinge (V), sagedus (Hz), neeldumine (A), voimsus uhikutes (kW) ja (hj)
9-Käidutsükkel
10 - Päritoludekaratsioon
11 - Tootmisaasta

5c

12

(EE) Ettevaatust - mitte kinnitada liiga tugevasti.

(LV) Uzmanibu - nepievelciet par ciesu.

Hoidke kæsolev kasutusjuhend alles, et saaksite seda tulevikus kasutada

1. OHUTUSABINÖUD TÖÖTADES KOMPRESSORIGA

4 m kauguselt avavaljakul moedetud AKUSTIKA RÖHU vaartus vastab AKUSTIKA VOIMSUSE vaartusele, mis on arà toodud kompressori etiketil, miinus 20 dB.

MIDA TULEKS TEHA

• Kompressorit tuleb kasutada üksnes selleks sobivas (hasti ventileeritud, temperatuuriga, mis jäab +50 C ja +40 C vahele) tookeskkonnas, kus puudub juurdepääs tolmule, hapetele ning suttimis- ja sövitusohtlikele gaasidele.
• Soovituslik vahemaa kompressori ning tokoha vahel on ca 4 m.
  Värvimistödel annavad kompressori liiga lahedasest asukohasttoökoha suhtes marku värvipritsmed rihmaratta labadel.
• Sisestage elektrijuhtme pistik omakuju, pinge ja sageduse.

• ning kehtivatele normatiividele vastavasse pesasse.

• Pikendusjuhtmed ei tohi olla pikemad kui 5 m ja juhtmevoimsus mitte alla 1.5mm^2

• Samuti pole soovitatav kasutada erineva pikkusega pikendusjuhtmeid, adaptereid ja mitmepistikulisi pesasid.

• Kui toitekaabel on kahjustatud, peab ohutuse tagamiseks selle asendama tootja voi tema tehnilise abi teenindus voi isik, kelel on sarnane kvalifikatsoon.
• Kompressori valjaluliatamiseks kasutage alati ja ainult I/O luliti.
• Kompressori liigutamiseks kasutage käepidet.
• Kompressor peab toötades assetsema horisontaalsel ja tasasel pinnal.

MIDA EI TOHIKS TEHA

• Arge suunake suruohku inimeste, loomade ega ka enda kehaosade suunas. (Töötades kasutage kaitseprille kaitsmaks silmi surve poolt üles puhutud vörkehade eest.).
• Arge suunake suruohutöoriistadega pihustatavaid vedelikke kompressori suunas.
• Elektrilögi vältimiseks arge puudutage kompressorit mängade kätega ega paljajalu olles.
• Kompressori toitekaabli pistikupesast valjatombamiseks voi seadme umberpaigutamiseks hoidke kinni pistikust, mitte juhtmest.
• Arge jatke kompressorit vihma, päikese, lume vms, meevalda.
• Arge transportige kompressorit siis, kui paak on rohu all.
• Arge tehke paagi kallal keevitus-ega mehaanilisi toid. Defektide voi korrosiooni markide ilmnedes tuleb paak taielikult valja vahetada.

• Arge lubage kompressori lahedale lapsi ega loomi. Ebakomp-etentsetel isikutel on kompressori kasutamine keelatud.

• See seade ei ole moeldud kasutamiseks inimeste poolt (kaasa arvatud lapsed), kelle füusilised, sensoriaulsed voi vaimsed voimed on ebapiisavad, voi puudub kogemus ja teadmised.

• Laste puhul peab toimuma järelvalve, et nad seadmega ei mangiks.

• Arge asetage suttivaid, nailonist voi riidest esemeid kompressori korvale ega peale.

• Arge puhistage masinat suttivate vedelike ega lahustega. Kasutage uksnes niisket lappi, olles eelnevalt veendunud, et pistik on elektrkontaktist valjas.

• Kompressor on ette nähtud ainult ðhu kokkusurumiseks.
  Ärge kasutage seadme puhul mingit muud tüpi gaasi.

• Kompressoriga toodetud suruohk ei ole piisavalt kvaliteetne kasutamaks seda toiduainete - voi ravimitoostuses voi haiglates. Selleks tuleb kasutada lisaseadmeid (filtrid jne). Samuti on keelatud taita hingamisohu suruohuballoone.

Tösiste põletuste vãltimiseks arge kunagi puudutagesilindri pea detaile voi torusid tõa ajal voi vahetult pärast seda.
- Olge toed tehes tahelepanelik. Kasutage ratsionalset motlemist. Kompressori peale minemine on keelatud. Arge jatke tootavat kompressorit ilma jarelevalteta.

MIDA PEAB KINDLASTI TEADMA

• Käesolev kompressor on valmistatud toöks tehnilisel plaadil ára toodud vastavate vaheaegadega (näiteks S3 50 % tähistab 5 minutit toöd ja 5 minutit vaheaega), vältimaks elektrimootori liigset ülekuumenemist. Juhul, kui liiga pideva toö tottu kompressor siiski kuumeneb üle, rakendub mootori termokaitse ning kompressor lülitub välja.
• Kompressor on varustatud rohululitiga, mis on varustatud aeglustatud ohu valjalaskeklapiga, mis holbustab mootori käivitamist je seetottu on normalne, tühja mahuti puhul, ohu valjavool mone sekundi vältel.
  Köik kompressorid on varustatud kaitseklapiga, misrakendub siis, kui rohuautomaat mingil pöhjusel ei lulita kompressorit valja, tagades nii selle turvalisuse.

Turvaventiili abil saate valtida ohumahutite ulerhku. Ventil on tehases seadistatud ja ei rakendu enne, kui mahuti rohk selle vaartuse saavutab. Arge pudke seda turvaseadist reguleerida ega eemaldada. Selle ventili mis tahes muutmine voib pohjustada tosiseid vigastusi. Kui see seadis vajab hooldust, vozte ühendust volitatud teeninduskeskusega.

• Manomeetril olev punane pugal viitab paagi maksimaalse tõörhule. See ei naita reguleeritud rohku.

• Tööristade ühendamisel suruohuvoolikuga kompressori külge peate meees pidama, et voolikus voib olla rohk. Lisaseadeldiste monteerimise ajal on rangelt kohustuslik katkestada ohuvoo valjumine.

• Suruohu kasutamisel erinevatel ettenahtud kasutamisjuhtudel (puhumine, pneumaatilised tooriistad, varvimine, pesemine vesilahustega jne.) tuleb tunda ja pidada kinni igat erijuhtu puudutavast normatiivist.

• Kontrollige, et ōhu tarbimine ning pneumaatilise instrumendi jaühendustorude (jakompressori) kasutatav

maksimaalne toorhk vastavad rohu regulaatoril valitud rohu ja kompressori poolt jaotatava hukogusele.

• Kompressori toöomadused on tagatud 0-1000 meetri korgusel merepinnast.

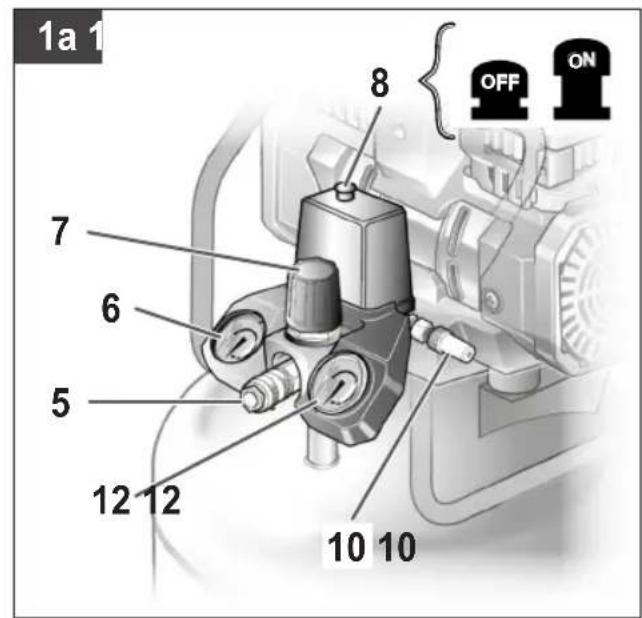

2. SEADME KIRJELDUS (joonistel 1 - 11)

1. Ohuifilter
2. Paak
3. Ratas
4. Tugijalas
5. Kiiriitmk (reguleeritud suruohk)
6. Manomeeter (seadistatud surve nait)
7. Rohuregulaator
8. Toiteluliti
9. Transpondikäepide
10. Kaitseventiil
11. Kondensaadi valjalaskekork
12. Manomeeter (Paagi surve nait)
13. Kiirlitmk (reguleerimata suruohk
14. Kruvi
15. Mutter
16. Seib

3. PAKENDI SISU

• Ohukompressor
• Ohuiflter
  Imitoru
• Kasutusjuhend ja teised dokumendid

4. KASUTUSVALDKOND

Kompressor on elle nachtud suruohu tootmiseks suruohutooiistade jaoks.

Vötke palun arvesse, et meie seadmed ei ole konstrueeritud ettevötluses, käsitöünduses ega tõostuses kasutamise otstarbel. Me ei anna mingit garantiiid, kui seadet kasutatakse ettevötluses, käsitöünduses või tõostuses jt sarnastel tegevusaladel.

Masinat vob kasutada ainult sihiparasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihiparane. Kigi sellest tulenevate kahjude voigastuste eest vastutab kasutaja/kaitaja ja mitte tootja.

Vältrige pikki ðhuvoolikuid ja pikki toitejuhtmeid (pikendusjuhet).
- Hoolitsege selle eest, et sisseimetav öhk oleks kuiv ja tolmuvaba.
- Arge pange kompressorit üles niiskesse voimãrga ruumi.
- Kompressorit vöib käitada ainultsobivates ruumides (hasti ventileeritud, temperatuurid +5^ kuni 40^ ). Rumis ei tohi olla tolu mu, happeid, aure ega plahvatavaid voi suttivaid gaase.
- Kompressor sobib kuivades ruumides kasutamiseks. Seadet ei tohi kasutada kohtades, kus tootatakse veepihustiga.
- Enne kasutuselevottu tuleb kontrollida kompressori pumba olitaset.

6. MONTAAŽ JA KASUTUSELEVÖTT

Tahlepanu!

Seade tuleb enne kasutuselevottu taelikult kokkuppana!

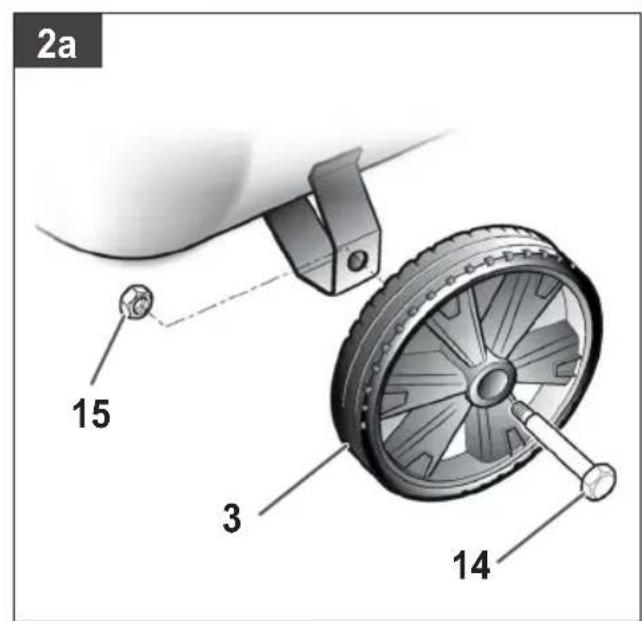

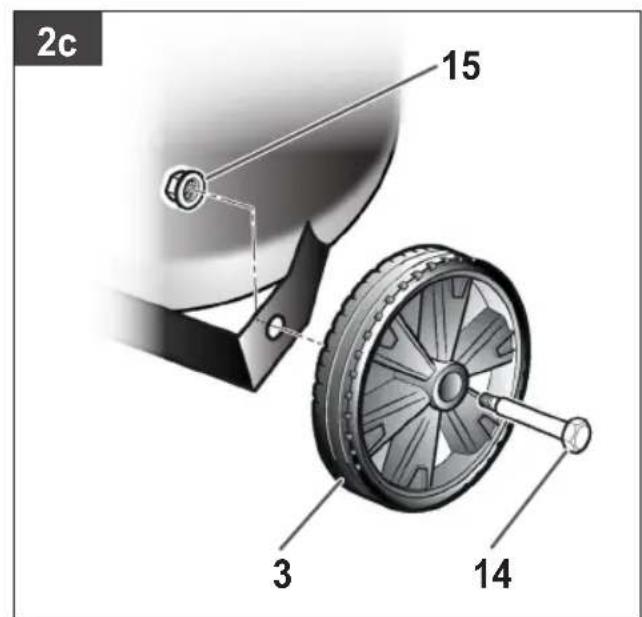

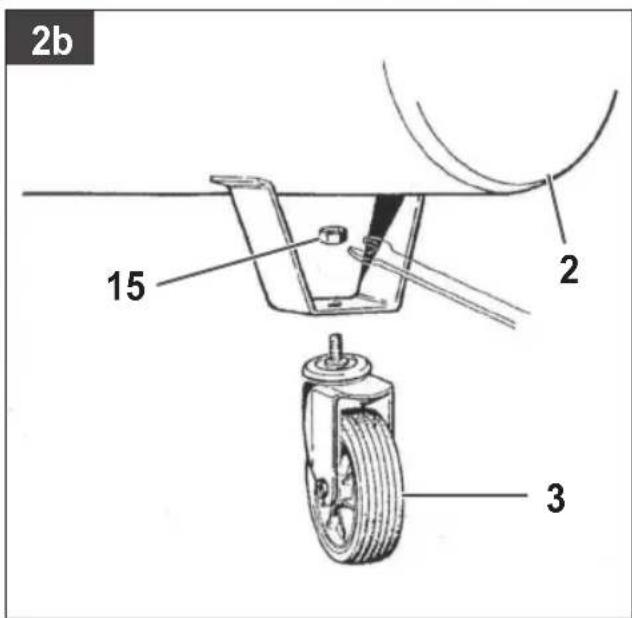

6.1 Rataste paigaldamine

Rattakomplekt (kui on olemas) tuleb paigaldada joonisel 2 naidatud viisil.

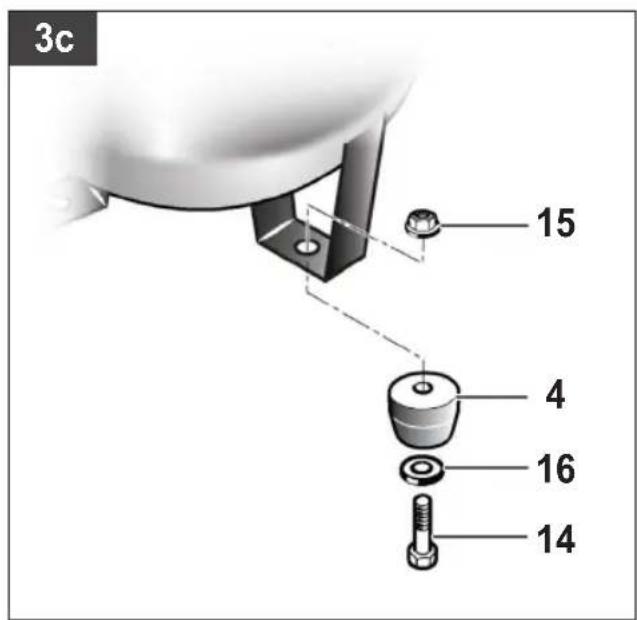

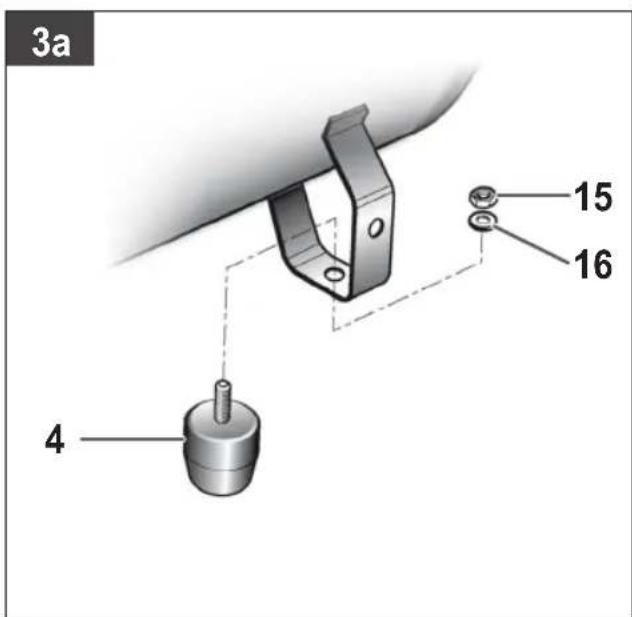

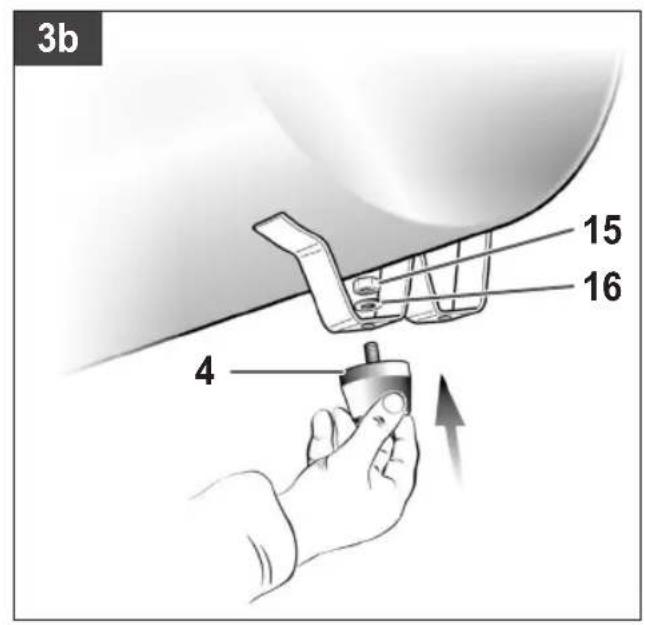

6.2 Tugijalas paigaldamine

Kummist tugijalg (kui on olemas) tuleb paigaldada joonisel 3 naidatud visil.

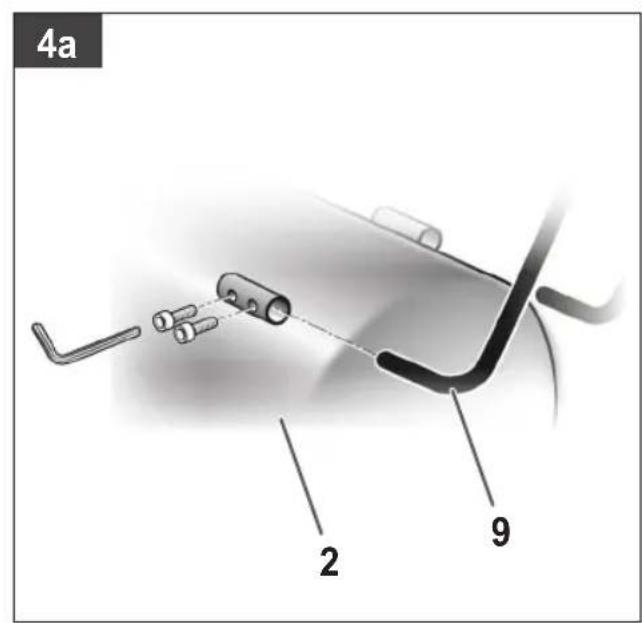

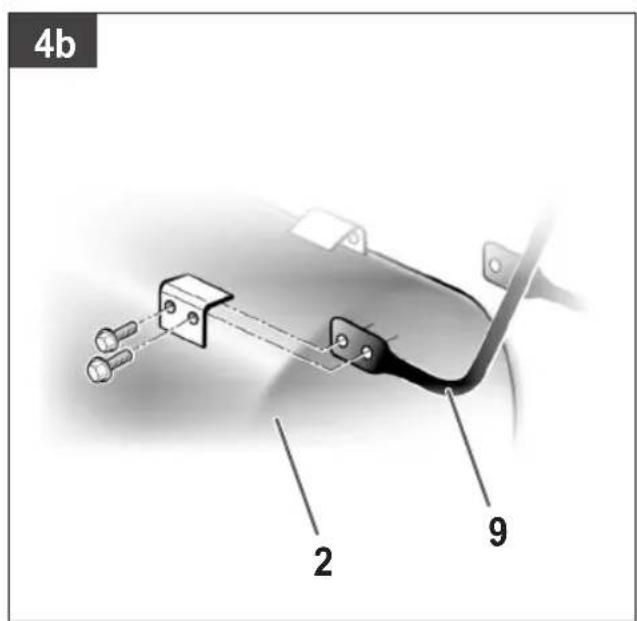

6.3 Transpondikäepideme paigaldamine (selleks ettenahtud mudelite puhul)

Kruvige transpondikäepide kompressori külge, nagu on naidatud joonis 4.

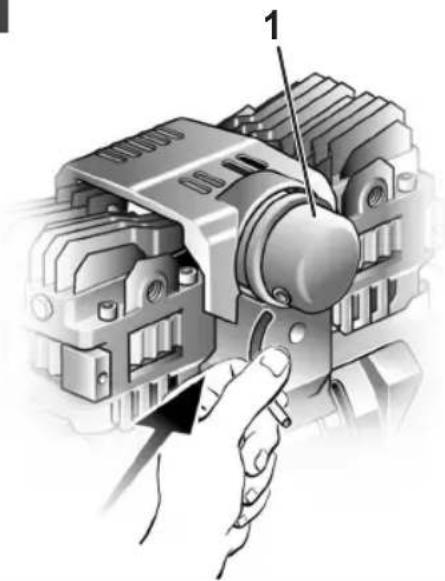

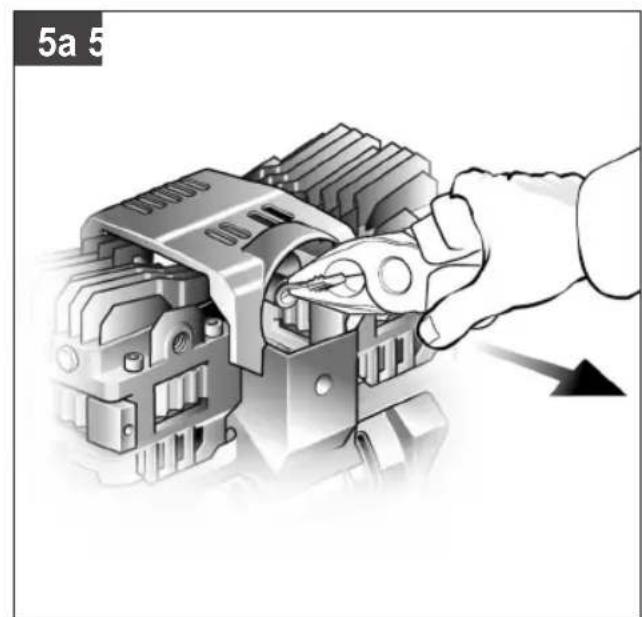

6.4 Ohuifiltri paigaldamine

Eemaldage transpondikork kruvikeeraja vms-ga ja keerake ohufilter (viite 1) seadme kulge kinni (joonistel 5a-5b). Kui see on seadmega kaasas, sisestage imitoru filtri kattesse (joonis 5c).

6.5 KiirliTmiku paigaldamine (Kui see pole juba ühendatud)

Kinnitage reguleeritud rohu kiiriitmik valjumisava liitmikule, nagu naidatud joonistel 6a ja 6b.

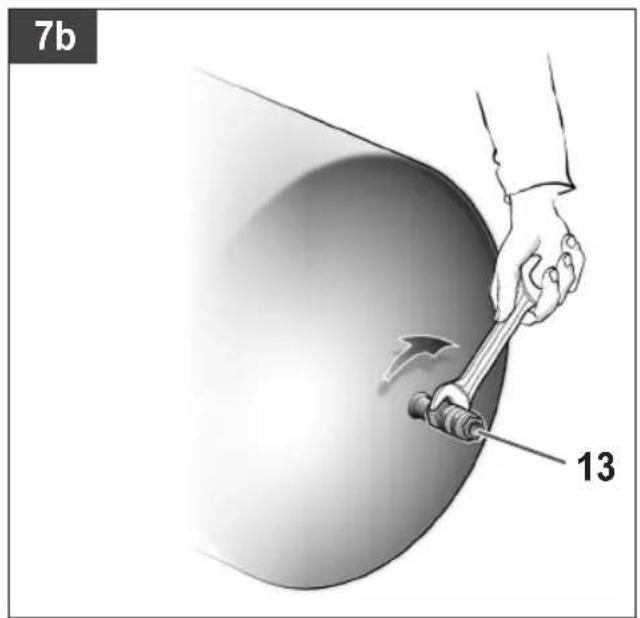

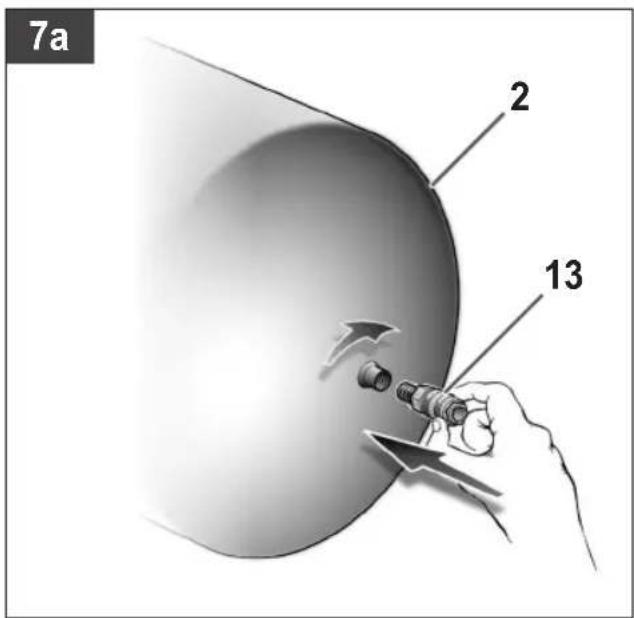

6.6 Kiirtiitmiku paigaldamine paagi surve jaoks (selleks ettenahtud mudelite puhul)

Kruvige reguleerimata paagisurvey kiirlitmik (viite 13) surveypaagi (viite 2) kulge, nagu on naidatud joonistel 7a-7b.

6.7 Vorguühendus

Kompressor toitejuhe on varustatud maandusega pistikuga. Sisestage elektrijuhtme pistik omakuju, ja sageduse ning kehtivatele normatiividele vastavasse pesasse.. Enne kasutuselevottu veenduge, et vorgupinge vastab masina andmesildil toodud toopingele. Veenduge, et luli On/OFF ei ole asendis I (ON). Pikad toitejuhtmed, pikendusjuhtmed, kaablitrumlid jms pohjustavad pingelangust ja voivad mootori kaktivumist takistada. Temperatuuridel alla +5^ hairib mootori kaktivamist hoordumine.

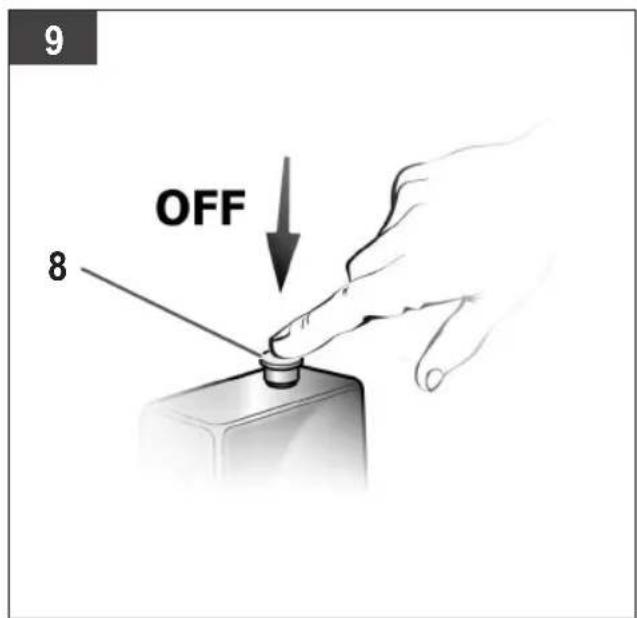

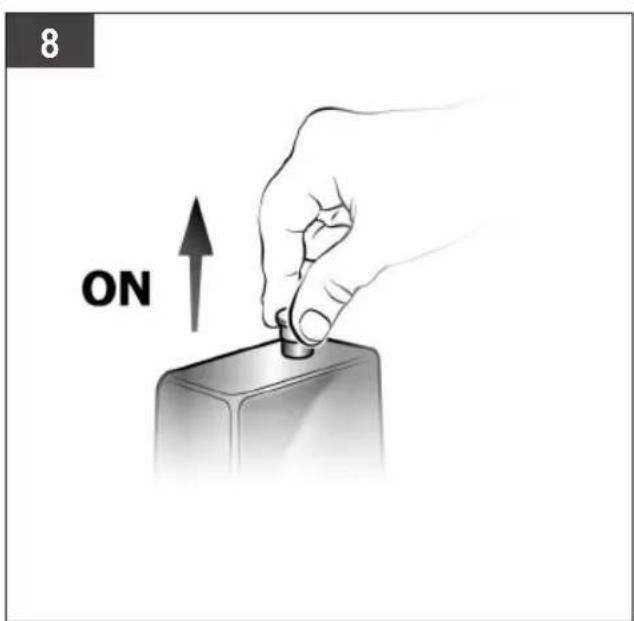

6.8 Toiteluliti (joonistel 8-9)

Kompressor käivitatakse tommates nuppu (viite 8) I asendisse (sisse).

Kompressori valja lulitamiseks tuleb vajutada nupp (viite 8) O asendisse (valja).

6.9 Rōhu seadistamine

• Rōhu saab seadistada manomeetri (viite 6) küljesasuva rohuregulaatoriga (viite 7).
• Seadistatud rohku saab kiiruhendusest (viite 5).

• Saavutades kalibreeritud kõrgeima taseme (määratud tootja poolt testimise käigus) kompressor seiskub. Kasutades ohku käivitub kompressor taas automaatset, kui on saavutadukalibreeituse madalaim tase.
• Kompressor jätkab automaatelt samas tsüklis funktsioneerimist seni, kuni vajutatakse I/O lülittle.

7. PUHASTAMINE JA TEHNILINE HOOLDUS

Tähelepanu!

Oodake kuni kompressor on täiesti maha jahtunud! Pöletusoht!

Pinge Tahelepanu!

Enne koiki puhastus- ja hooldustöid tuleb paak rohu alt vabastada.

7.1 Puhastamine

• Hoidke kaitseseadeldised nii tolu-m- jamustusevabad kui voimalik. Puhkige seadetpuhta lapiga voi kasutage madala survesasuruohku.
• Soovitame seadet parast iga kasutamist kohepuhastada.
• Arge kasutagepuhastusvahendeid voi lahusteid; need voivadkahjustada seadme plastdetailed. Arvestagesellega, et seadme sisemusatse ei tohi vett sattuda.
• Enne puhasistamist tuleb voolik ja pihustikompressori kuljest ara votta. Kompressorit ei voipuhastada vee, lahustite vms-ga.

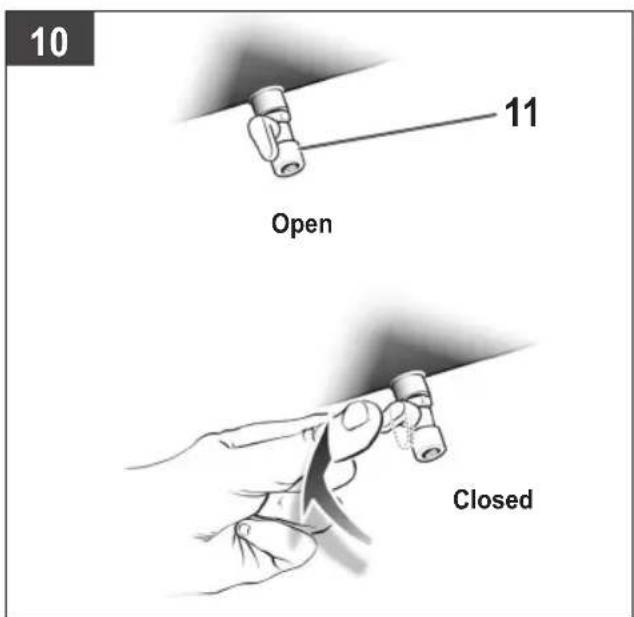

7.2 Kondensvesi (joonis10)

Kondensvesi tuleb iga paev valja lasta, avades tuhjendusventili (viite 11) (rohumahuti pohjas).

1. Veenduge, et kompressor on välja lulitatud.
2. Hoides käepidet, kallutage kompressorit tuhjenduskraani suunas, nii et viimane asuks madalamas asendis.
3. Avage tuhjenduskraan.
4. Hoidge kompressorit kallutatult seni, kuni kogu kondensaat on paagist valja voolanud.
5. Sulgege tuhjenduskraan.

Tahlepanu!

Viige kondensvesi keskkonnateadlikult vastavasse kogumiskohta.

HOOLDUSE INTERVALLID
FUNKTSIOON	PEALE ESIMEST 100 TUNDI	IGA 100 TUNNI JÄREL
Sisselaske filtri puhastamine ja/vöi filtrereriva elemendi väljavahetamine	●	●
Paagi tühjendamine kondensaadist	Igapäevaselt:töö loppedes.

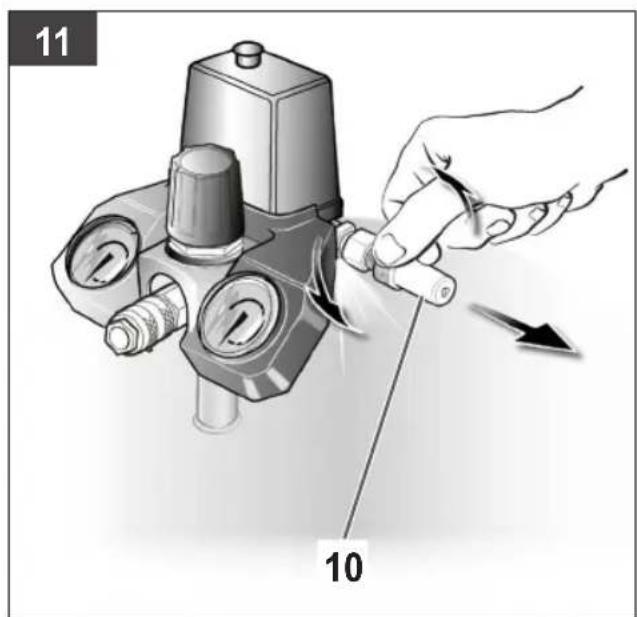

7.3 Kaitseventiil (viite 10)

Kaitseventiil on seadistatud paagi suurimale lubatud rohule.

Kaitseventili ei tohi reguleerida. Et kaitseventil vajaduse oigesti funktsioneeriks, tuleb seda aeg-ajalt rakendada.

Hoidke kaitseklappi ja seda umbritsevat ala alati ja takistusteta.

7.4 Hoistamine

Tahelepanu!

Eemaldage pistik vooluvorgust, avage seadme ja kõigiSELLKUGE UHENDATUD osade ventilatsioon ja tuhjendage kondensaadist. Pange kompressor nii, et korvalised isikud ei saakseda loata kasutada.

Tahelepanu!

Hoidke kompressorit ainult kuivas ja korvalistele isikutele ligipäasmatus kohas. Arge kallutage, hoidke ainult pustiasendis!

8. JÄATMEKÄITLUS JA TAASKASUTUS

Vabandust, oige lause on siin:

Kooskolas direktiiviga 2012/19/EL elektri- ja agelektroonikaseadmete jaatmete kohta.

tahi kriipsutatud prugikontineri kujutis seadmel voiselle pakendil tahendab, et toode peab omakasutusajloppedes saama eraldatud muudest jaatmetest.

Seega peab kasutaja kasutusaja labinud toote edastama differenteeritud, elektronika ja elektrotehniliste seadmetega tegeleva jaatmekailuskeskusesse, voisiis tagastama selle uue samatübilise toote ostmisel edasimuüjale, vastavalt uks ühele.

Diferentseeritud jaatmekogumine, millele jargneb seadme umbertootlemine ja kaitlemine aitatab valtida negatiivseid mojusid keskonnale ja tervisele ning soodustab materjalide taaskasutuselevottu ja/voi umbertootlust.

Kasutaja poolne tootest seadusevastaselt vabanemine toob endaga kaasa kehtivate normatiivide poolt ette nahtud administrativseid sanktsioone.

9. VEAD JA NENDE KÖRVALDAMINE

VIGA PÖHJUS TEGEVUS
Kompressor jääb seisma ja hakkab paari minuti pärast automaatset tõle.	Lülitub sisse termokaitse; pöhjus - mootor kuumenes üle.	Laske kompressor maha jahtuda. Tuulutage ruumi.
Kompressor jääb peale paari sisselülitumiskatset seisma.	Seoses mootori ülekuumenemisega (pistiku eemaldamine:tö' ajal, halb toitepinge) lülitub sisse termokaitse.	Vajutage sisse-väljalūlitamise lülitit. Tuulutage ruum. Oodake möned minutid ja kompressor käivitub automaatsetl.
Kompressor ei jää seisma ja käivitub ohutusklapp.	Kompressori ebaregulaarne:tö' või röhulüliti tõnge.	Tömmake pistik välja ja põrduge teeninduskeskusesse.

Ulejäänud kompressoriga seotud remonditödeks tuleb ühendust votta valmistaja poolt volitatud hooldusfirmaga. Omavoline demontaaž vöib muuta garantiitingimusi.
