KÄYTTÖOHJE Airboss DN 200105 STANLEY

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

Kompressoren skal altid ligge vandret ned under brugen SE Kompressorn ska uteslutande fungera i horisontalt läge FI Kompressoriasaakäyttääainoastaanvaaka-asennossa

Säilytä ohjekirja voidaksesi etsiä siitä tarvittaessa ohjeita

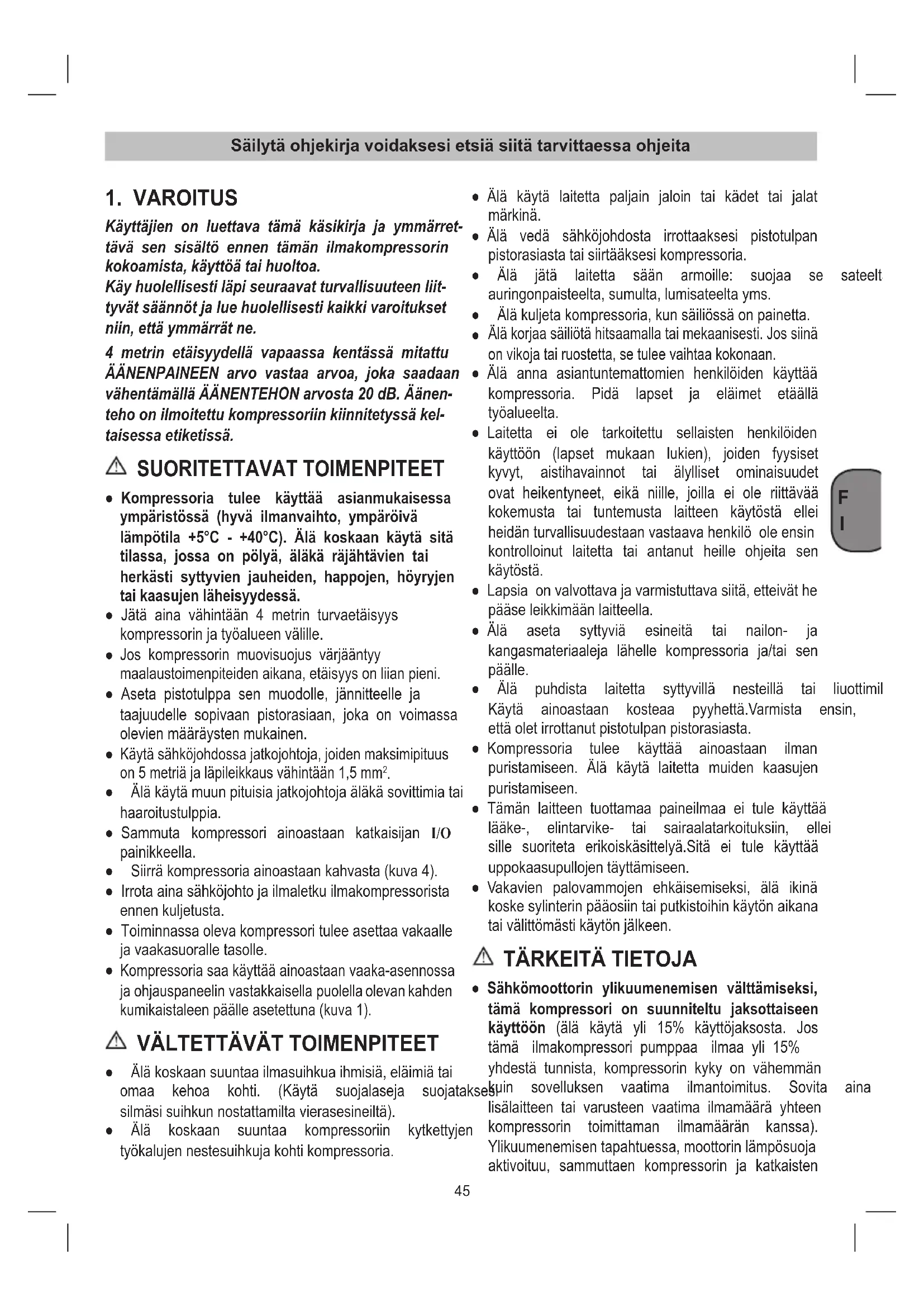

Käyttäjien on luettava tämä käsikirja ja ymmärret- tävä sen sisältö ennen tämän ilmakompressorin kokoamista, käyttöä tai huoltoa. Käy huolellisesti läpi seuraavat turvallisuuteen liit- tyvät säännöt ja lue huolellisesti kaikki varoitukset niin, että ymmärrät ne. 4 metrin etäisyydellä vapaassa kentässä mitattu ÄÄNENPAINEEN arvo vastaa arvoa, joka saadaan vähentämällä ÄÄNENTEHON arvosta 20 dB. Äänen- teho on ilmoitettu kompressoriin kiinnitetyssä kel- taisessa etiketissä. SUORITETTAVAT TOIMENPITEET ● Kompressoria tulee käyttää asianmukaisessa ympäristössä (hyvä ilmanvaihto, ympäröivä lämpötila +5°C - +40°C). Älä koskaan käytä sitä tilassa, jossa on pölyä, äläkä räjähtävien tai herkästi syttyvien jauheiden, happojen, höyryjen tai kaasujen läheisyydessä. ● Jätä aina vähintään 4 metrin turvaetäisyys kompressorinjatyöalueenvälille.

Jos kompressorin muovisuojus värjääntyy maalaustoimenpiteidenaikana,etäisyysonliianpieni. ● Aseta pistotulppa sen muodolle, jännitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevienmääräystenmukainen.

Käytä sähköjohdossa jatkojohtoja, joiden maksimipituus on 5 metriä ja läpileikkaus vähintään 1,5 mm

● Äläkäytämuunpituisiajatkojohtojaäläkäsovittimiatai haaroitustulppia. ● Sammuta kompressori ainoastaan katkaisijan I/O painikkeella. ● Siirräkompressoriaainoastaankahvasta(kuva4). ● Irrota aina sähköjohto ja ilmaletku ilmakompressorista ennenkuljetusta. ● Toiminnassa oleva kompressori tulee asettaa vakaalle javaakasuoralletasolle.

Kompressoriasaakäyttääainoastaanvaaka-asennossa ja ohjauspaneelin vastakkaisella puolella olevan kahden kumikaistaleenpäälleasetettuna(kuva1).

VÄLTETTÄVÄT TOIMENPITEET

● Äläkoskaansuuntaailmasuihkuaihmisiä,eläimiätai omaa kehoa kohti. (Käytä suojalaseja suojataksesi silmäsisuihkunnostattamiltavierasesineiltä). ● Älä koskaan suuntaa kompressoriin kytkettyjen työkalujennestesuihkujakohtikompressoria. ● Älä käytä laitetta paljain jaloin tai kädet tai jalat märkinä. ● Älä vedä sähköjohdosta irrottaaksesi pistotulpan pistorasiastataisiirtääksesikompressoria. ● Älä jätä laitetta sään armoille: suojaa se sateelta, auringonpaisteelta,sumulta,lumisateeltayms. ● Äläkuljetakompressoria,kunsäiliössäonpainetta.

Äläkorjaasäiliötähitsaamallataimekaanisesti.Jossiinä onvikojatairuostetta,setuleevaihtaakokonaan. ● Älä anna asiantuntemattomien henkilöiden käyttää kompressoria. Pidä lapset ja eläimet etäällä työalueelta. ● Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysiset kyvyt, aistihavainnot tai älylliset ominaisuudet ovat heikentyneet, eikä niille, joilla ei ole riittävää kokemusta tai tuntemusta laitteen käytöstä ellei heidän turvallisuudestaan vastaava henkilö ole ensin kontrolloinut laitetta tai antanut heille ohjeita sen käytöstä. ● Lapsia on valvottava ja varmistuttava siitä, etteivät he pääseleikkimäänlaitteella. ● Älä aseta syttyviä esineitä tai nailon- ja kangasmateriaaleja lähelle kompressoria ja/tai sen päälle. ● Älä puhdista laitetta syttyvillä nesteillä tai liuottimilla. Käytä ainoastaan kosteaa pyyhettä.Varmista ensin, ettäoletirrottanutpistotulpanpistorasiasta. ● Kompressoria tulee käyttää ainoastaan ilman puristamiseen. Älä käytä laitetta muiden kaasujen puristamiseen. ● Tämän laitteen tuottamaa paineilmaa ei tule käyttää lääke-, elintarvike- tai sairaalatarkoituksiin, ellei sille suoriteta erikoiskäsittelyä.Sitä ei tule käyttää uppokaasupullojentäyttämiseen. ● Vakavien palovammojen ehkäisemiseksi, älä ikinä koske sylinterin pääosiin tai putkistoihin käytön aikana taivälittömästikäytönjälkeen.

● Sähkömoottorin ylikuumenemisen välttämiseksi, tämä kompressori on suunniteltu jaksottaiseen käyttöön (älä käytä yli 15% käyttöjaksosta. Jos tämä ilmakompressori pumppaa ilmaa yli 15% yhdestä tunnista, kompressorin kyky on vähemmän kuin sovelluksen vaatima ilmantoimitus. Sovita aina lisälaitteen tai varusteen vaatima ilmamäärä yhteen kompressorin toimittaman ilmamäärän kanssa). Ylikuumenemisen tapahtuessa, moottorin lämpösuoja aktivoituu, sammuttaen kompressorin ja katkaisten46

Painekytkin: Painekytkin on käynnistysmekanismi, jota käytetään kompressorin käynnistämiseen ja pysäyttämiseen.Kunkytkinonasennossa“On”, moottori ja pumppu kompressoivat ilmaa, kunnes säiliön paine saavuttaa tehdasasetuksena annetun käyttöpaineenylärajan.Kunsäiliönpainelaskeealle tehdasasetuksenaannetun“kytkeytymispaineen”, kompressorialkaaautomaattisestikompressoidailmaa. B. Säiliön painemittari: Säiliön painemittari osoittaa säiliössäolevanilmanpaineenarvollaPSI(jaBAR). C. Säädetty painemittari: Säädetty painemittari osoittaa paineen määrän, joka on sallittu poistolinjassasäätölaitteenasetustenmukaan. D. Säätönuppi: Säätönuppia käytetään säätämään poistolinjassasaatavanaolevaailmanpainetta. Poistoilmanpainetta voidaan lisätä kääntämällä nuppia myötäpäivään ja vähentää kääntämällä nuppiavastapäivään. E. Tyhjennysventtiili: Pallomainen venttiili poistaa avattaessasäiliöstäkosteutta. F. Pikaliitin: Pikaliitintä käytetään ilmalinjan kytkemiseksityökaluun. G. Turvaventtiili: Turvaventtiili on asetettu välttämään,ettäilmasäiliöihinsyntyyylipaine. Venttiili on esiasetettu tehtaalla arvoon 10 bar (145 PSI) eikä se toimi ennen kuin säiliön paine saavuttaatämänpaineen.Älä yritä säätää tai poistaa turvavälinettä. Tähän venttiilin tehtävät säätötoimenpiteet saattavat aiheuttaa vakavan loukkaantumisen. Jos tämä väline vaatii huoltoa tai korjausta, ota yhteyttävaltuutettuunkorjaamoon. H. Kädensija nostamiseen/siirtämiseen.

I. Kuljetusta ja käyttöä helpottava olkavyö:

Kompressoria voidaan siirtää kätevästi olkahihnastakantaen. – Jos metallisia renkaita ei ole ennalta asennettu paikalleen, laita molemmat renkaat niille tarkoitettuihin reikiin alumiinisen kahvan päässä (ks.kuva7a). – Hihna kiinnitetään kompressoriin viemällä karbiinilukot kahvan päissä oleviin metallirenkaisiin(ks.kuva7b). J. Avattava kiinnitysnauha: Kompressoriin on kiinnitettytarranauha.Tarranauhallavoidaan kiinnittää jokin paineilmakäyttöinen työkalu (esimerkiksinaulain),taiPVC-jatkoletku kompressorinrunkoon(ks.kuvissa6aja6b). K. Lisävarusteiden säilytysrasia.

Kompressori on tarkoitettu kehittämään paineilmaa paineilmakäyttöisiätyökalujavarten. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuustai teollisuustarkoituksiin.Emmesiksiotamitäänvastuuta vaurioista, jos laitetta käytetäänpienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissaolevissatoimissa. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheutuvista vahingoista tai loukkaantumisista on vastuussa laitteen omistaja/käyttäjäeikäsuinkaansenvalmistaja. automaattisestivirran,lämpötilanollessaliiankorkea. Moottori käynnistyy automaattisesti uudelleen, kun normaalilämpötilaonsaavutettu. ● Kun kompressori on kytkettynä sähkölähteeseen ja painekytkin on asennossa “ON” (päällä), kompressori käy automaattisesti. – Äläikinäkoskeliikkuviinosiin. – Pidä ruumiinjäsenet, hiukset, asusteet ja korut etäälläliikkuvistaosista. – Äläikinäkäytäilmakompressoriailman,ettäkaikki suojuksetjakotelotovatpaikoillaan. – Äläikinäseisokompressorinpäällä. ● Kompressori on varustettu turvaventtiilillä, joka lai- teturvallisuuden vuoksi laukeaa, jos painekytkimeen tuleetoimintahäiriö. ● Painemittarinpunainenmerkkiilmoittaasäiliönmak- simikäyttöpaineen. Se ei viittaa säädettyyn painee- seen.

Kun letkuun, jonka kautta kompressori puhaltaa paineilmaa ulos, liitetään paineilmatyökalu, on ilmavirta letkustaliittämisenajaksiehdottomastikatkaistava! ● Paineilmaa voidaan käyttää moniin eri tarkoituksiin (mm. ilman pumppaukseen, paineilmatyökalujen käyttöön, maalaukseen, vesipohjaisilla pesuaineilla pesuun jne.). Kompressorin käyttö edellyttää, että kutakin yksittäistä käyttötarkoitusta koskevat määräyksettunnetaanjaniitänoudatetaan. ● Älä ikinä ylitä valmistajan tämän kompressorin kanssa käytettäville lisävarusteille ja välineille anta- maamaksimiapainetta.47

Kompressorin verkkoliitäntäjohto on varustettu suojakontaktipistokkeella. Sen voi liittää mihin tahansa suojakontaktipistorasiaan 230 V ~ 50 Hz, joka on varustettu 16 A varokkeella. Tarkasta ennen käyttöönottoa, että käytettävissä oleva verkkojännite vastaalaitteentyyppikilvessäannettuakäyttöjännitettä. Pitkät liitäntäjohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitehäviötä ja saattavat vaikeuttaa moottorin käynnistymistä. Alhaisissa, alle +5° C lämpötiloissa on moottorin käynnistyminen vaikeaa raskaskulkuisuudenvuoksi.

5. ESIKÄYNNISTYSPROSEDUURIT

● Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdoliset vahingot heti kompressorin toimittaneelle huolitsijalle. ● Tarkista,ettäsäiliötonkuivattujaetteiniissäolelikaa taikosteutta. ● Kompressorituleeasettaakulutuslaitteenlähistölle. ● Onvältettäväpitkiäilmajohtojajapitkiätuontijohtoja (jatkojohtoja). ● Huolehdisiitä,ettäimuilmaonkuivaajapölytöntä. ● Älä asenna kompressoria kosteaan tai märkään ti laan. ● Kompressoria saa käyttää ainoastaan tarkoituksenmukaisissa tiloissa (hyvä tuuletus, ympäristönlämpötila+5°C-+40°C).Käyttötiloissaei saa olla pölyä tai happoja, höyryjä, räjähdysalttiita tai helpostisyttyviäkaasuja. ● Kompressorisoveltuukäytettäväksikuivissatiloissa. Sitä ei saa käyttää tiloissa, joissa esiintyy myös vesiroiskeita.

6.1 Käynnistysproseduurit

1. Tarkista,ettäOn/Off(päällä/poispäältä)-kytkinon

2. Tarkista,ettäsäiliönilmanpaineon0PSI.

3. Liitäilmaletkutyhjennyslinjaan.

4. Kytkeyksikkömaadoitettuunpistorasiaan.

5. TyönnäOn/Off-kytkinasentoonOn.On/Off-kytkin

syttyy palamaan osoittaen, että kompressori on päällä.Kompressoritoimiiautomaattisestijaksoittain, säilyttääkseensäiliönpaineen.

6. Säädä paineensäädin ilmatyökalun vaatimaan

6.2 Sammutusproseduurit

Huomio! Irroita verkkopistoke ennen kaikkia puhdistus- ja huoltotoimia. Huomio! Odota, kunnes tiivistin on jäähtynyt täysin! Palovamman vaara! Huomio! Ennen kaikkia puhdistus- ja huoltotoimia tulee kattila tehdä paineettomaksi.

● Pidä turvalaitteet niin puhtaina pölystä ja liasta kuin suinkin mahdollista. Pyyhi laite puhtaalla rievulla tai puhalla lika pois paineilmalla käyttäen alhaista paineasetusta. ● Suosittelemme laitteen puhdistamista aina heti käytönjälkeen. ● Puhdista laite säännöllisin väliajoin kostealla rievulla käyttäen hieman saippuaa. Älä käytä puhdistusaineita tai liuotteita; ne saattavat syövyttää laitteenmuoviosia.Huolehdisiitä,etteilaitteensisälle pääsevettä. ● Letku ja ruiskutustyökalut tulee ennen puhdistusta irroittaa kompressorista. Kompressoria ei saa puhdistaavedellä,liuotteillatms.

Lauhdevesi on tyhjennettävä joka päivä avaamalla tyhjennysventtiilin(viiteE)(painesäiliönpohjassa).

1. Tarkista,ettäkompressorionsammutettu.

2. Pitämällä kädensijasta, kallista kompressoria kohti

tyhjennysventtiiliä niin, että se asettuu säiliön pohjalle.

3. Käännätyhjennysventtiiliäavataksesisen.

4. Pidä kompressoria kallistettuna kunnes kaikki

kosteusonpoistettu. Huomio! Painesäiliöstä peräisin olevassa lauhdevedessä on öljynjäämiä. Hävitä lauhdevesi ympäristönsuojelumääräysten mukaan vastaavan keräyspisteen kautta.

7.3 Turvaventtiili (viit. G)

Turvaventtiili on säädetty painesäiliön suurinta sallittua painetta vastaavaksi. Turvaventtiilin säätöä ei saa muuttaa ja siihen pantua sinettiä ei saa ottaa pois. Jotta turvaventtiili toimii hätätilanteessa oikein, tulee se toimentaa kokeeksi aika ajoin. Vedä renkaasta48

niinvoimakkaasti(ks.kuva8),ettäkuuletpaineilman purkautuvan.Päästäsittenrengasjälleenirti.

Huomio! Irroita verkkopistoke, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista. Säilytä kompressoria niin, että sitä ei voi ottaa luvattomasti käyttöön. Huomio! Säilytä kompressoria vain kuivissa tiloissa poissa sitä mahdollisesti luvatta käyttävien henkilöiden ulottuvilta. Älä kallista laitetta, säilytä se vain pystyasennossa!

Kompressori voidaan asettaa pystyasentoon kumisten tukijalkojensa varaan ainoastaan varastointia varten (ks.kuva5).

8. KÄYTÖSTÄPOISTO JA

UUSIOKÄYTTÖ Laite on ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metallista ja muoveista. Toimita vialliset rakenneosatoneglmajätehävitykseen.Tiedusteleasiaa alanammattiliikkeestätaikunnanhallitukselta!

9. MAHDOLLISET VIAT JA NIIDEN SALLITUT KORJAUKSET

Huomautus: Irrota virtalähde ja tyhjennä säiliöstä paine ennen korjausten tai säätöjen tekemistä.VIKA SYY KORJAUSPainekatkaisimen venttiilistä vuotaa ilmaa kompressorin ollessa pysähtynyt.Takaiskuventtiili ei toimi asianmukaisesti johtuen kulumisesta tailäpässäolevastaliasta.Ruuvaa irti takaiskuventtiilin kuusiopää, puhdista istukka ja erikoiskumilevy (vaihda, jos kulunut).Asennatakaisinjakiristähuolellisesti.Tuotonalennus.Tiheätkäynnistymiset.Alhaisetpainearvot.Liialliset toimintavaatimukset tai vuodotliitoksistaja/taiputkista.Mahdollinenimusuodatintukossa.Vaihda liitosten tiivisteet, puhdista tai vaihdasuodatin.Kompressori pysähtyy ja käynnistyy itsestään uudelleen muutaman minuutinkuluttua.Lämpösuojan laukeaminen, syynä moottorinylikuumeneminen.Puhdistakuljettimenilmakanavat.Ilmastoitila.Kompressori pysähtyy muutaman käyn-nistysyrityksenjälkeen.Lämpösuojan laukeaminen, syynä moottorin ylikuumeneminen (pistotulpan irrotus käynnin aikana, vähäinenjännite).Painakäynnistys/pysäytyspainiketta.Ilmastoitila.Odotamuutamaminuutti ja kompressori käynnistyy itsestään.Kompressori ei pysähdy ja varoventtiililaukeaa.Kompressori ei toimi asianmukaisesti taipainekatkaisinonrikki.Irrota pistotulppa ja ota yhteys huoltokeskukseen. Kaikki muut mahdolliset toimenpiteet tulee antaa valtuutettujen Huoltokeskusten tehtäväksi. Vaadi aina alkuperäisiä varaosia. Koneen korjaaminen omin päin voi vaarantaa turvallisuutesi ja aiheuttaa takuun raukeamisen.49
