Marka	Bosch
Model	GRL 500 HV Professional
Ürün Tipi	Döner Lazer Seviyesi
Boyutlar (U x G x Y)	234 x 217 x 194 mm
Ağırlık	2,3 kg (EPTA-Prosedür 01:2014'e göre)
Güç Kaynağı	Lityum-iyon Akü 7,4 V, 3 Ah
Çalışma Süresi	Yaklaşık 25 saat
Menzil (alıcı ile)	250 m'ye kadar (yarıçap)
Tesviye Hassasiyeti	±0,1 mm/m (yatay ve dikey)
Otomatik Tesviye Aralığı	±8,5 % (±5°)
Tek Eksen Eğim Modu	±8,5 %, klavye ile ayarlanabilir
Lazer Sınıfı	2 (635 nm, <1 mW)
Ana İşlevler	Otomatik tesviye, orta hat modu, kayma önleme sistemi (ADS), hırsızlık alarmı, uyku modu, kalibrasyon kontrolü
Alıcı/Uzaktan Kumanda	LR 50, uzaktan kumanda menzili 150 m'ye kadar
Bakım ve Temizlik	Yumuşak, nemli bir bezle temizleyin; deterjan veya solvent kullanmayın
Güvenlik	Sınıf 2 lazer; ışını insanlara veya hayvanlara doğrultmayın; ışık bozulmalarına karşı Strobe Shield™ koruması
Yedek Parça ve Onarılabilirlik	Bosch satış sonrası servisi; onarımlar yalnızca kalifiye personel tarafından orijinal parçalarla yapılmalıdır
Çalışma Sıcaklığı	-10°C ile +50°C
Koruma Sınıfı	IP 56 (toza ve su sıçramalarına karşı dayanıklı)
Dahil Aksesuarlar	Şarj cihazı, LR 50 alıcı, hedef plakası tutucu, taşıma çantası (versiyona göre)

Sık sorulan sorular - GRL 500 HV Professional BOSCH

GRL 500 HV'de hırsızlık alarmı nasıl etkinleştirilir?

Hırsızlık alarmını etkinleştirmek için, ölçüm cihazı açıkken lazer alıcısının hırsızlık alarmı tuşu 22'ye basın. Hırsızlık alarmı göstergesi 36 ve hırsızlık alarmı LED'i 4 yanar. Hırsızlık alarm sistemi etkinleştirilir.

Ölçüm cihazı nasıl kalibre edilir?

Cihazı kalibre etmek için kılavuzda açıklanan kalibrasyon prosedürünü uygulayın. Örneğin, X ekseni için: cihazı bir duvardan 30 m uzağa bir tripoda monte edin, kalibrasyon tuşu 25 ve eğim tuşu 18'e aynı anda basın, ardından referans noktalarını ayarlamak için ekrandaki talimatları izleyin.

Orta hat modunda lazer ışını orta hattı bulamazsa ne yapmalı?

Lazer ışını tüm sallanma aralığını taradıktan sonra orta hattı bulamazsa, cihaz ile alıcı arasındaki görsel bağlantının kesilmediğini kontrol edin. Cihaz ile alıcı arasındaki mesafeyi azaltın ve tekrar deneyin. Sorun devam ederse, sorun giderme kılavuzuna bakın.

Ölçüm cihazının ve alıcının aküsü nasıl şarj edilir?

Şarj cihazı priz kapağını açın, verilen şarj cihazını takın. Ölçüm cihazı için fişi priz 14'e takın. Alıcı için, alıcıyı şarj/bekletme istasyonu 6'ya yerleştirin ve şarj cihazını takın. Lityum-iyon piller herhangi bir zamanda şarj edilebilir.

LR 50 alıcı ile lazerin menzili nedir?

Döner lazerin LR 50 alıcı ile menzili uygun koşullarda 250 m yarıçapa kadar ulaşabilir. Uzaktan kumandanın menzili 150 m'dir.

Uyku modu nasıl etkinleştirilir?

Uyku modunu etkinleştirmek için lazer alıcısının uyku modu tuşu 21'e basın. Ölçüm cihazı enerji tasarrufu için uyku moduna geçer, kayma önleme sistemi ve hırsızlık alarmı hala aktiftir. Uyku modundan çıkmak için aynı tuşa tekrar basın.

Alıcı ekranındaki <b>CAL</b> göstergesi ne anlama gelir?

CAL göstergesi, bir kalibrasyon kontrolünün gerekli olduğunu belirtir. Bu, kalibrasyon aralığının (12 ay) sona ermesi, sıcaklık aralığı dışında saklama veya cihazın darbe almasından kaynaklanabilir. Hassasiyeti kontrol edin ve gerekirse kalibrasyon yapın.

Kayma önleme sistemi (ADS) nasıl devre dışı bırakılır?

Kayma önleme sistemini devre dışı bırakmak için çalışma sırasında Açma/Kapama tuşu 17'ye basılı tutun. Darbe uyarı göstergesi 38 söner. Bu devre dışı bırakmanın kaydedilmediğini unutmayın: her başlatmada ADS yeniden etkinleştirilir.

GRL 500 HV ile dikey mod nasıl kullanılır?

Dikey modda cihaz otomatik olarak dikey konumu algılar. Döner planı X ekseni boyunca döndürmek için eğim tuşları 18 ve 20'yi kullanın ( ± %8,5'e kadar). Orta hat modu, döner kafanın sol/sağ hareketiyle çalışır.

Hata kodu ile arıza durumunda ne yapılmalı?

Bir hata kodu görünürse (örneğin 001, 002), kılavuzdaki sorun giderme bölümüne bakın. Genellikle, ölçüm cihazını sabit bir taban veya tripod üzerine yeniden konumlandırın, ardından hatayı silmek için orta hat modu tuşu 19 ve sesli sinyal tuşu 24'e aynı anda basın. Sorun devam ederse, Bosch satış sonrası servisi ile iletişime geçin.

KULLANIM KILAVUZU GRL 500 HV Professional BOSCH

Güvenlik Talimatı 243

Rotasyonlu distomat 243

Akü cihazı 244

Lazer algılayıcı/uzaktan kumanda 244

Ürün ve işlev tanımı 244

Usulüne uygun kullanım 244

Rotasyonlu distomat GRL 500 H 244

Rotasyonlu distomat GRL 500 HV 244

Lazer algılayıcı LR 50 244

Şekli gösterilen elemanlar 245

Teknik veriler 246

Montaj 247

Ölçme cihazının ve lazer algılayıcının akülerinin şarj edilmesi (Bakınız: Resimler A-B) 247

Şarj durumu göstergesi 247

Akünün şarjı 248

Akünün optimum verimle kullanılmasına ilişkin açıklamalar 248

İşletme 248

Çalıştırma 248

Ölçme cihazının yerleştirilmesi 248

Ölçme cihazının kullanılması (Bakınız: Şekil C) 248

İşletme durumları 248

Açma/kapama 248

Çalıştırma 248

Açma 249

Kapama 249

Uyku modu 249

Otomatik kapanma 249

Hırsızlık alarm sistemi 250

Hırsızlık alarm sisteminin etkinleştirilmesi 250

Hırsızlık alarm sisteminin uygulama durumları 250

Kalibrasyon kontrolü için göstergeler (kalibrasyon uyarısı) 250

Kalibrasyon uyarı göstergelerinin kapatılması 250

Kalibrasyon kontrolü göstergesinin ortaya çıkmasından sonra tavsiye edilen işlem adımları 250

İşletim türleri 251

X ve Y eksenlerinin seyri 251

Rotasyonlu işletim 251

İşletme türleri genel görünüş 251

Nivelman otomatiği 251

Açıldıktan sonra otomatik nivelman 251

İşletme esnasında otomatik nivelman 251

Tek eksenli eğimi işletme 251

Eğim ayarı 251

Centre-Line modu (Bakınız: Şekil D) 251

Lazer algılayıcı orta çizgisinin bulunmasını hızlandırma 252

Anti sürüklenme sistemi (Anti-Drift-System) (ADS) 252

Anti sürüklenme sisteminin (Anti-Drift-System) pasif duruma getirilmesi 252

Dikey modda çizgisel işletme (Line Control) (GRL 500 HV) 252

Çizgisel işletmede Centre-Line modu (Line Control) (Bakınız: Şekil E) 252

Lazer algılayıcı orta çizgisinin bulunmasını hızlandırma 253

Nispi yükseklik göstergesi (Bakınız: Şekil F) 253

Lazer algılayıcı ile çalışmak 253

Ölçme cihazı ile uzaktan kumanda/lazer algılayıcı arasında sinyal bağlantısı 253

Sinyal sesinin/ ses şiddetinin ayarlanması 253

Orta hat bulma göstergesi ayarı 253

Yön göstergeleri 254

Strobe ShieldTM-Koruyucu fonksiyon 254

İşaretleme 254

Display aydınlatması 254

Ölçme latası mesnedi ile tespit (Bakınız: Şekil G) 254

Ölçme cihazının hassasiyet kontrolü 254

Hassasiyeti etkileyen faktörler. 254

Yatay konumda nivelman hassasiyetinin kontrolü .255

Dikey konumda nivelman hassasiyetinin kontrolü (GRL 500 HV) 255

Ölçme cihazının kalibrasyonu 255

X ekseni kalibrasyonu. 255

Y ekseni kalibrasyonu 256

Z ekseninin kalibrasyonu (GRL 500 HV) .256

Çalışırken dikkat edilecek hususlar 257

Birim göstergelerinin ayarlanması 257

Türkçe|243

Lazer gözlüğü (aksesuar) 257

Sehpa ile çalışmak (aksesuar) 257

Duvar mesnedi ve doğrultma ünitesi ile çalışmak (aksesuar) 257

Ölçme latası ile çalışmak (aksesuar) (Bakınız: Şekil H) 257

Örnekleri 257

Yapı gruplarının derinlik kontrolü (Bakınız: Şekil 1) 257

Arızaların giderilmesi 258

Hata kodlu arızalar 258

Hata kodsuz arızalar 259

Bakım ve servis 259

Bakım ve temizlik 259

Müşteri hizmeti ve uygulama danışmanlığı 259

Türkçe 259

Nakliye 260

Tasfiye 260

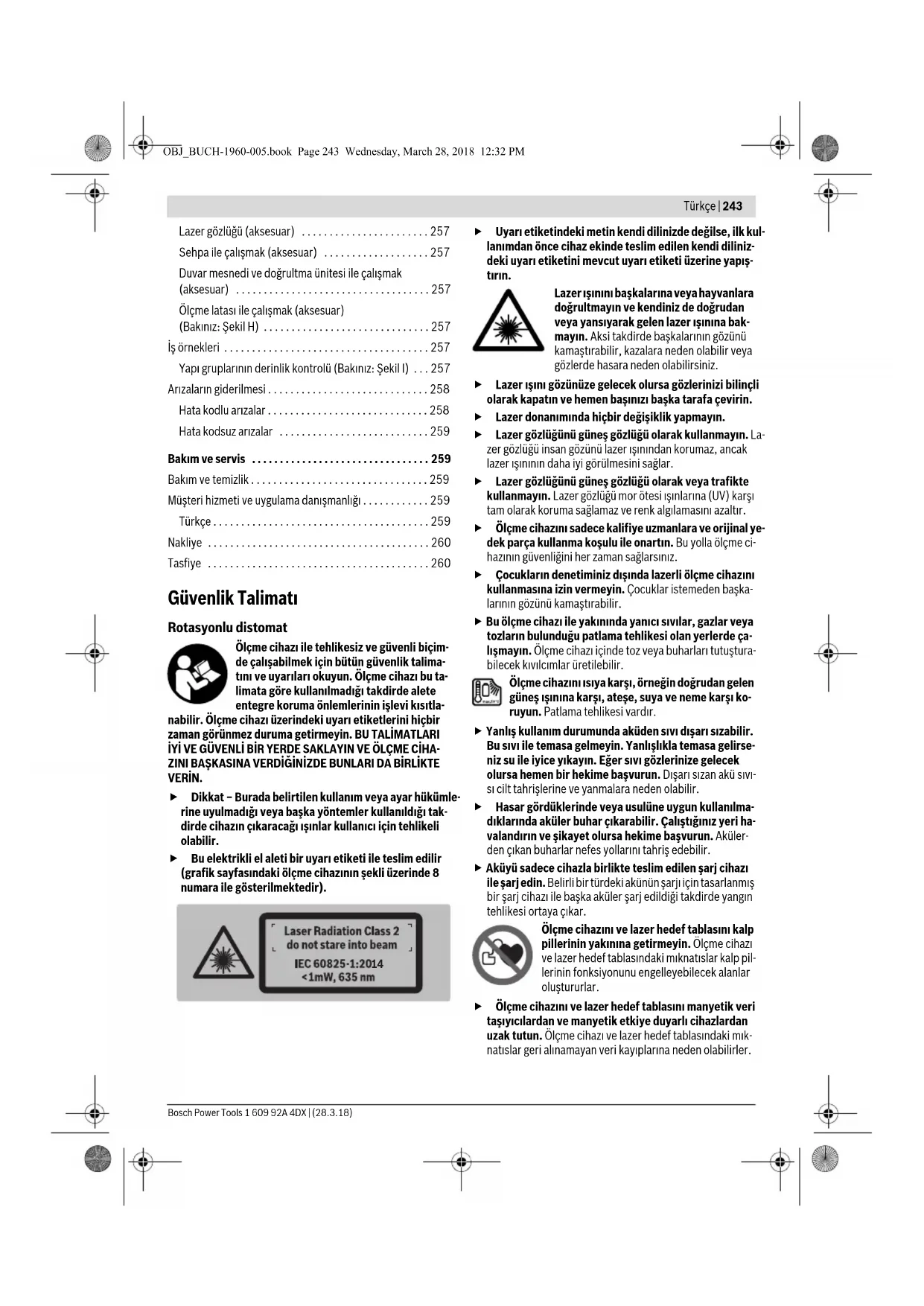

Güvenlik Talimatı

Rotasyonlu distomat

Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatlarını ve uyarıları okuyun. Ölçme cihazı bu talimata göre kullanılmadığı takdirde alete entegre koruma önlemlerinin işlevi kısıtlanabilir.

Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman görünmez duruma getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN.

Dikkat - Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir. Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir (grafik sayfasındaki ölçme cihazının şekli üzerinde 8 numara ile gösterilmektedir).

Uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce cihaz ekinde teslim edilen kendi dilinizdeki uyarı etiketini mevcut uyarı etiketi üzerine yapıştırın.

Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer ışınına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz.

Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin. Lazer donanımında hiçbir değişiklik yapmayın. Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır. Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız. Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başkalarının gözünü kamaştırabilir. Ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir.

Ölçme cihazını ısıya karşı, örneğin doğrudan gelen Güneş ışınına karşı, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.

Yanlış kullanım durumunda aküden sıvı dışarı sızabilir. Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa gelirseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir. Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Aküden çıkan buharlar nefes yollarını tahriş edebilir. Aküyü sadece cihazla birlikte teslim edilen şarj cihazı ile şarj edin. Belirli bir türdeki akünün şarj için tasarlanmış bir şarj cihazı ile başka aküler şarj edildiği takdirde yangın tehlikesi ortaya çıkar.

Ölçme cihazını ve lazer hedef tablasını kalp pillerinin yakınına getirmeyin. Ölçme cihazı ve lazer hedef tablasındaki mıknatıslar kalp pillerinin fonksiyonunu engelleyebilecek alanlar oluştururlar.

Ölçme cihazını ve lazer hedef tablasını manyetik veri taşıyıcılardan ve manyetik etkiye duyarlı cihazlardan uzak tutun. Ölçme cihazı ve lazer hedef tablasındaki mıknatıslar geri alınamayan veri kayıplarına neden olabilirler.

Akü şarj cihazı

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmasına, yaralanmalara ve/veya ağır yaralanmalara neden olunabilir.

Bu şarj cihazı, çocuklar ile fiziksel, duyusal ve zihinsel yetenekleri sınırlı veya deneyimi yetersiz ve bilgisi olmayan kişiler tarafından kullanılmaz. Bu şarj cihazı, 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı ve yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından ancak denetim altında veya şarj cihazının güvenli kullanımı hakkında aydınlatıldıkları ve bu kullanımdan kaynaklanan tehlikeleri kavradıkları takdirde kullanılabilir. Aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır. Cihazı kullanırken, temizlerken ve bakım yaparken çocuklara göz kulak olun. Bu yolla çocukların şarj cihazı ile oynamasını önlersiniz.

Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sızması elektrik çarpma tehlikesini artırır.

Ölçme cihazını sadece birlikte teslim edilen şarj cihazı ile şarj edin. Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik çarpma tehlikesi ortaya çıkabilir. Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın, sadece kalifiye elemanlara veya uzmanlara açtırın ve sadece orijinal yedek parçalar kullanın. Hasarlı şarj cihazı, kablo ve fişler elektrik çarpma tehlikesini artırır. Şarj cihazını kolay tutuşan zeminlerde kullanmayın (örneğin kağıt, tekstil malzemesi vb.). Şarj işlemi sırasında şarj cihazında meydana gelen ısınma yangın tehlikesi doğurur. Aküde hasar oluşacak olursa veya akü usulüne aykırı biçimde kullanılacak olursa buhar ortaya çıkabilir. Bulunduğunuz yere temiz hava dolmasını sağlayın ve şikayetleriniz olursa bir hekime başvurun. Dışarı çıkabilecek bu buharlar solunum yollarını tahriş edebilir.

Lazer uyarıcı/uzaktan kumanda

Bütün talimat hükümleri okunmalı ve bunlara uyulmalıdır. BU TALİMATI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN.

Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız. Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir.

Ölçme cihazını ısıya karşı, örneğin doğrudan gelen güneş ışınına karşı, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.

Yanlış kullanım durumunda aküden sıvı dışarı sızabilir. Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa gelirse, su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir. Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir. Aküyü sadece cihazla birlikte teslim edilen şarj cihazı ile şarj edin. Belirli bir türdeki akünün şarj için tasarlanmış bir şarj cihazı ile başka aküler şarj edildiği takdirde yangın tehlikesi ortaya çıkar.

Ürün ve işlev tanımı

Usulüne uygun kullanım

Rotasyonlu distomat GRL 500 H

Bu ölçme cihazı yatay yükseklik hatlarının hassas biçimde belirlenmesi ve kontrolü için tasarlanmıştır. Bu ölçme cihazı açık havada kullanılmak üzere tasarlanmış olup, kapalı mekanlarda da kullanılabilir.

Rotasyonlu distomat GRL 500 HV

Bu ölçme cihazı hassas yataylıkların, dikeyliklerin ve hizalamaların belirlenmesi ve kontrolü için geliştirilmiştir. Bu ölçme cihazı açık havada kullanılmak üzere tasarlanmış olup, kapalı mekanlarda da kullanılabilir.

Lazer algılayıcı LR 50

Bu lazer algılayıcı, dönen lazer ışınlarının hızla bulunması ve rotasyonlu lazerin uzaktan kumandası için tasarlanmıştır. Bu lazer algılayıcı hem kapalı mekanlarda hem de açık havada kullanılmaya uygundur.

Not: LR 50 hem lazer algılayıcı hem de uzaktan kumanda olarak işlev görür. Tanımlamaların ve talimatların daha iyi okunabilmesi için aşağıdaki metinde LR 50 "Lazer algılayıcı" olarak adlandırılmaktadır.

Şekli gösterilen elemanlar

Şekli gösterilen bileşenlerin numaraları grafik sayfalarındaki rotasyonlu distomat, şarj cihazı ve lazer algılayıcı şeklinde bulunan numaralarla aynıdır.

Rotasyonlu distomat

1 Dik ışın (GRL 500 HV) 2 Lazer ışını çıkma yeri 3 Prizma kapağı (alüminyum, cam) 4 Hırsızlık alarm LED'i 5 Lazer algılayıcı şarj kontakları 6 Lazer algılayıcı şarj/saklama istasyonu 7 Lazer ışını 8 Lazer uyarı etiketi 9 Rotasyonlu distomat seri numarası 10 Sehpa yuvası 5/8" (dikey) (GRL 500 HV) 11 Şarj kapağı 12 Sehpa yuvası 5/8" (yatay) 13 Reset tuşu 14 Şarj fişi soketi

Lazer algılayıcı

15 Ekran, 16 Merkezi işaret, 17 Açma/kapama tuşu, 18 Üst eğim tuşu, 19 Centre-Line modu tuşu, 20 Alt eğim tuşu, 21 Uyku modu tuşu, 22 Hırsızlık alarm tuşu, 23 Ölçme hassasiyeti ayar tuşu, 24 Sinyal sesi/ses şiddeti tuşu, 25 Kalibrasyon tuşu, 26 Lazer ışını algılama alanı, 27 Lazer algılayıcı seri numarası, 28 Şarj kontakları

Lazer algılayıcı gösterge elemanları

29 Rotasyonlu distomat akü şarj durumu göstergesi

30 Lazer algılayıcı akü şarj durumu göstergesi

31 Eğim/hata metin göstergesi

32 Nispi yükseklik/kalibrasyon arası metin göstergesi

33 Sinyal bağlantısı göstergesi

34 Sıcaklık uyarı göstergesi

35 Kalibrasyon arası göstergesi

36 Hırsızlık alarm göstergesi

37 Nivelman uyarı göstergesi

38 Şok uyarı göstergesi

39 Yön göstergesi "Lazer ışını orta hatta"

40 Yön göstergesi "Lazer ışını orta hat altında"

41 Eğim modu göstergesi

42 Merkez hattı modu göstergesi

43 Orta hat göstergesi

44 Uyku modu göstergesi

45 Sinyal sesi/ ses şiddeti göstergesi

46 Ölçme hassasiyeti göstergesi "ince"

47 Ölçme hassasiyeti göstergesi "orta"

48 Ölçme hassasiyeti göstergesi "kaba"

Şarj cihazı

49 Şarj cihazı 50 Şarj fişi 51 Bağlantı fişi 52 Şebeke fişi

Aksesuar/Yedek parçalar

53 Ölçme latası mesnedi

54 Ölçme latası mesnedi tespit vidası

55 Distomat-Ölçme latası

56 Ölçme latası mesnedi sabitleme vidası

57 Ölçme latası mesnedi su terazisi

58 Lazer algılayıcı sürme çerçevesi

59 Duvar mesnedi/Doğrultma ünitesi*

60 Duvar mesnedi tespit vidası*

61 Doğrultma ünitesi vidası*

62 Duvar mesnedinde 5/8"-Vida*

63 Sehpa*

64 Lazer gözlüğü*

65 Çanta

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

246 | Türkçe

Teknik veriler

Rotasyonlu distomat	GRL 500 H	GRL 500 HV
Ürün kodu	3601 K61 A.. 3601 K61 B..
Çalıma alanı (yarçap)
-Lazer algilayın olmadan, yakalık 1)	10 m	10 m
-Lazer algilayın ile, yakalık	250 m	250 m
Nivelman hassası 2)3)
-Yatay	±0,1 mm/m	±0,1 mm/m
-Dikey	-	±0,1 mm/m
Otomatik nivelman, tipik	±8,5% (±5°) ±8,5% (±5°)
Nivelman süresi, tipik	15 s 15 s
Rotasyon yüz	600dev/dak 600dev/dak
Tek eksenligi eğimlili,isletim
(klavye ve ekran,göstergesi üzerinden ayarlanabilir)	±8,5%	±8,5%
Hassası 2)	±0,1%	±0,1%
Hirsizlik alarm sistemi	●	●
Kalibrasyon arasi,göstergesi	●	●
Isletme,isakişi	-10...+50°C -10...+50°C
Saklama,isakişi	-20...+70°C -20...+70°C
Maksimumnispi hava nemi	90%	90%
Referans yükbseklik üzerinde maks. uygulama yükbsekleişi	2000 m	2000 m
Lazer sinifi	2	2
Lazer tipl	635 nm, <1 mW	635 nm, <1 mW
Iraksak lazer;cüzgün	0,4 mrad (tam,açı)	0,4 mrad (tam,açı)
Ø Çkışdeligiinde lazer,isini,yak. 2)	4 m m	4 m m
Isletme frekansi aralişi	863-870 MHz	863-870 MHz
Gönderim Güçü maks.	20 mW	20 mW
Sehpagirisi
-Dikey	5/8"	5/8"
-Yatay	-	5/8"
Aşırkışi EPTA-Procedure 01:2014'egore	2,3 kg	2,3 kg
Ölcüleri(uzunlukx genişlikyükbseklik)	234 x 217 x 194 mm	234 x 217 x 194 mm
Korumutürü	IP 56 (toza ve püskürme suyuna karşi kırunmali)	IP 56 (toza ve püskürme suyuna karşi kırunmali)
Akü	Li-lonen	Li-lonen
Anma gerilimi	7,4 V	7,4 V
Kapasitesi	3 Ah	3 Ah
Akü hücrelerinin,isnişi	4	4
Isletme,isesi, yak.	25 h	25 h
1) Çalıma alanı (yarçap) elverisiz,cevre kosulları (örneğin.Doğrudan gelen,güne,isnları) nedeniyle kırutilanilir.
2) 20 °C
3) Eskinler boyunca
Rotasyonlu distomatınuz,isık,bicimde belirilenmesi tip etiketi üzerindeki 9 seri numarası ile,...

Türkçe | 247

Lazer aygilayici/uzaktan kumanda LR 50
Ürün kodu	3601 K69 A..
Algulanabilir dalga uzunluğu	625-645 nm
Çalıkma alanı (Yarıçap)1)2)
-Lazer algilaymiş rotasyonlu distomatla	250 m
-Uzaktan kumanda cihazi	150 m
Algilama açılısı	70° (±35°)
Ölcme hassası3)
-A yarlama "ince"	±1 mm ±2 mm
-Ayarlama "orta"	±3 mm ±5 mm
-Ayarlama "Kaba"	±7 mm ±10 mm
Ekran��kılgüligi	62 x 31 mm
Alma yüzeyi	100 x 18 mm
Işletme sicutkılgı	-10 °C ... +50 °C
Saklama sicutkılgı	-20 °C ... +70 °C
Maksimum nispi hava nemi	90 %
Referans:yükbseklik üzerinde maks. uygulama:yükbsekkılgı	2000 m
Işletme frekansi aralı	863-870 MHz
Gönderim Güncü maks.	20 mW
Uyku modu etkinleştirme ayari -Tuslar 30 dakikadan daha uzun sure kullanilmaz	●
-Lazer,isinci 30 dakikadan daha uzun sure algilanmaz	●
Hirsizlık alarm sistemi	0-150 m
Kalibrasyon arasi gõstergesi	●
Ağırkılgı EPTA-Procedure 01:2014'e gore	0,3 kg
Ölcüleri (uzunluk x geni seksx yükbsekkılgı)	152 x 77 x 32 mm
Koruma türü	IP 56 (toza ve püskkürme suyuna karsı korumali)
Akü	Li-lonen
Anma gerilimi	7,4 V
Kapasitesi	1 Ah
Akü hücrelerininayoı	2
Işletme suresi,yak.	25 h4)
1) Çalıkma alanı (yarıçap) elerissiz;cèvre kosullari (örnegün.Doğrudan gelen Güne,isinlar) nedeniyle kistlanabilir.
2) Lazer algilayüncü ile rotasyonlu distomatarasindaki mesafeye建議ir
3) 30 m'lik bir mesafeden
4) Ekran aydinlatmasıdevre disiiken
Lazer alglayincinuz/uzaktan kumandanizn acıçça belirlenmesi icin tip etikişteriorinde seri numarası 27 bulunmaktadir.

Şarcihazı
Ürün嫁给 2610 A16 4..
Şar süresi	yak. 3 h
Akü Şar gerilimi	12 V=
Şar akimi	5 A
Koruma sinif	☐/☐

Montaj

Ölçme cihazının ve lazer algılayıcının akülerinin şarj edilmesi (Bakınız: Resimler A-B)

Başka bir şarj cihazı kullanmayın. Birlikte teslim edilen şarj cihazı ölçme cihazınızda bulunan lityum iyon aküye göre tasarlanmıştır. Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi şarj cihazının tip etiketindeki verilere uygun olmalıdır.

DİKKAT: Ölçme cihazı ve lazer algılayıcı sadece kapalı ve kuru mekanlarda şarj edilebilir.

Şarj kablosu ile açık havada veya nemli ortamlarda şarj işlemi yapılmasına izin yoktur.

Not: Ölçme cihazının ve lazer algılayıcının aküleri kısmi şarjlı olarak teslim edilir. Akünün tam performansla çalışabilmesi için ilk kullanımdan önce aküyü tam olarak şarj edin.

Li-Ion aküler kullanım ömürleri kısalmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.

Şarj durumu göstergesi

Ölçme cihazının ve lazer algılayıcının aküsünün şarj durumunun görülebilmesi için ölçme cihazının açılması gerekir (Bakınız: "Açma", sayfa 249).

Display göstergeleri	Anlami Kapasitesi	Kalan ölcme süresi yak.
29	Akü tam ŞarjILI. 60-100% 15-25h
30
29	Akü kismen bos.	40-60% 10-15h
30
29	Akü kismen bos.	20-40% 5-10h
30
29	Akü kismen bos.	10-20% 2,5-5h
30
29	Akünün Şarj edilmesi gere- kir.	0-10% 0-2,5h
30

Ölçme cihazı kapalı ve lazer algılayıcı şarj/saklama istasyonunda iken, akünün şarj durumu şekilde görülebilir:

Sinyal sesi duyuluncaya kadar uyku modu tuşuna 21 basın. Akü durumu göstergeleri 29 ve 30 gösterilir.

5 s sonra ekran aydınlatması tekrar kapanır.

24

Türkçe

Akünün Şarjı

Kirlenen şarj kontaklarını kuru bir bezle temizleyin.

• Bağlantı fişini 51 şarj cihazında 49 kendisi için öngörülen yuvaya takın.

Ölçme cihazı lazer algılayıcıdan bağımsız olarak, lazer algılayıcı ise sadece ölçme cihazı ile birlikte şarj edilebilir.

Ölçme cihazı (Bakınız: Şekil A):

Kapağı 11 şarj soketinde 14 açın. Şebeke bağlantı fişini 52 prize ve şarj fişini 50 şarj soketine 14 takın. Lazer algılayıcı (Bakınız: Şekil B): -Lazer algılayıcıyı şarj/saklama istasyonu 6 içine itin. Kapağı 11 şarj soketinde 14 açın. Şebeke bağlantı fişini 52 prize ve şarj fişini 50 şarj soketine 14 takın.

Display

Anlamı

göstergeleri

Aküler şarj olur.

Şarj işlemi esnasında segmentler arka arkaya yanıp söner.

30

Şarj işlemi tamamlandıktan sonra segmentler yanıp söner.

Şarj işlemi tamamlandıktan sonra ölçme cihazı ve lazer algılayıcı kapanır.

Uzun süre kullanmayacaksanız şarj cihazını şebekeden ayırın.

▷ Şarj cihazını suya ve neme karşı koruyun!

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

Ölçme cihazını ve lazer algılayıcıyı sadece izin verilen sıcaklık aralığında saklayın, bakınız: "Teknik veriler". Cihazları örneğin yaz mevsiminde otomobil içinde bırakmayın.

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

İşletme

Çalıştırma

Ölçme cihazını ve lazer algılayıcıyı neme ve doğrudan gelen güneş ışığına karşı koruyun. Ölçme cihazını ve lazer algılayıcıyı aşırı sıcaklıklara veya sıcaklık dalgalanmalarına maruz bırakmayın. Bu cihazları örneğin uzun süre otomobil içinde bırakmayın. Ölçme cihazı ve lazer algılayıcı büyük sıcaklık dalgalanmalarına maruz kaldıktan sonra çalıştırmadan önce ortam ısısına uyum sağlamalarını bekleyin. Aşırı sıcaklıklar veya sıcaklık dalgalanmaları ölçme cihazının ve lazer algılayıcının hassasiyetini olumsuz yönde etkileyebilir. Ölçme cihazını şiddetli çarpma ve düşmelerden koruyun. Ölçme cihazı dışarıdan şiddetli bir etkiye maruz kaldığında çalışmaya devam etmeden önce bir hassasiyet kontrolü yapmalısınız (Bakınız: "Ölçme cihazının hassasiyet kontrolü", sayfa 254).

Ölçme cihazının yerleştirilmesi

Yatay mod

(GRL 500 H/

GRL 500 HV)

Dikey mod (GRL 500 HV)

• Ölçme cihazını yatay veya dikey konumda sağlam bir zemine yerleştirin, bir sehpaya veya doğrultma üniteli bir duvar mesnedine takın.

Yüksek nivelman hassasiyeti nedeniyle ölçme cihazı sarsıntı ve konum değişmelerine tepki gösterir. Tekrar tekrar nivelman yapmak zorunda kalmamak ve işletime ara vermemek için ölçme cihazının sağlam bir konumda olmasına dikkat edin.

Ölçme cihazının kullanılması (Bakınız: Şekil C)

Ölçme cihazı lazer algılayıcı üzerindeki tuşlarla kullanılır. Kullanım ya doğrudan ölçme cihazında (lazer algılayıcı şarj/saklama istasyonunda) ya da bir sinyal bağlantısı üzerinden yapılır (lazer algılayıcı uzaktan kumanda cihazı olarak işlev görür).

İşletme durumları

Ölçme cihazı ve lazer algılayıcıdan oluşan sistemin 3 işletme durumu vardır:

- işletme

Ölçme cihazının ve lazer algılayıcının bütün fonksiyonları etkindir.

Bakınız: "Açma", sayfa 249.

- Uyku modu

Ölçme cihazının birçok fonksiyonu, enerjiden tasarruf etmek üzere, (maksimum 2 saat) pasif durumdadır.

Hırsızlık alarm sistemi ve anti sürüklenme sistemi etkin kalır.

Bütün ayarlar (sinyal sesi/ ses şiddeti, eğim vb.) saklanır.

Bakınız: "Uyku modu", sayfa 249.

- Kapalı

Ölçme cihazının ve lazer algılayıcının bütün fonksiyonları pasif durumdadır.

Bakınız: "Kapama", sayfa 249, ve "Otomatik kapanma", sayfa 249.

Açma/kapama

Lazer ışınını kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın. Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın. Lazer ışını başkalarının gözünü alabilir.

Not: Ölçme cihazını kullanmadan önce daima bir hassaslık kontrolü yapmanız gerekir (Bakınız: "Ölçme cihazının hassaslık kontrolü", sayfa 254).

Çalıştırma

Not: Teslimat durumunda ölçme cihazı ve lazer algılayıcı eşleştirilmiştir (= lazer algılayıcı uzaktan kumanda fonksiyonlarını yerine getirebilir).

Enerjiden tasarruf etmek için ölçme cihazını ve lazer algılayıcıyı sadece kullandığınız zamanlar açın.

Açma

• Ölçme cihazını açmak için lazer algılayıcıyı şarj/saklama istasyonuna 6 itin ve sonra açma/kapama tuşuna 17 basın. Veya

Lazer algılayıcıyı şarj/saklama istasyonuna 6 itin ve sonra tekrar şarj/saklama istasyonundan çıkarın. Daha sonra ölçme cihazını açmak için 30 dakika içinde açma/kapama tuşuna 17 basmanız gerekir.

Sonuç

• Bütün ekran göstergeleri kısa süre yanar.
• Otomatik nivelman işlemi başlar (Bakınız: "Nivelman otomatiği", sayfa 251). Anti şaşırtma sistemi otomatik nivelmandan 30 saniye sonra etkinleşir (Bakınız: "Anti şaşırtma sistemi (Anti-Drift-System) (ADS), sayfa 252).

Daha sonra ölçme cihazı lazer ışını 7 (GRL 500 H) veya lazer ışını 7 ve dik ışın (şakul ışını) 1 (GRL 500 HV) gönderir.

Kapama

Açma/kapama tuşuna 17 uzun süre basın.

Sonuç

Rotasyon durur, lazer ışını kapanır.

• Bütün ekran göstergeleri ve ekran aydınlatmaları kapatılır.

Not: Lazer algılayıcı ve rotasyonlu distomat kapalı olduğunda, lazer algılayıcı açılmak üzere tekrar şarj/saklama istasyonuna 6 yerleştirilmelidir.

Uyku modu

Lazer algılayıcı yardımı ile ölçme cihazı maksimum 2 saat süre ile uyku moduna getirilebilir.

• Uyku modunu açmak için uyku modu tuşuna 21 basın.

Uyku modunda lazer algılayıcıda uyku modu göstergesi 44 yanar ve hırsızlık alarm sistemi etkinse buna ek olarak hırsızlık alarm göstergesi 36 yanar.

Ölçme cihazında hırsızlık alarm sistemi etkin durumda iken hırsızlık alarm LED'i 4 yanıp söner.

Diğer bütün göstergeler ve lazer ışını kapanır. Anti sürüklenme sistemi etkin kalır.

Uyku modunu sonlandırmak için uyku modu tuşuna 21 yeniden basın.

Lazer ışını 30 dakikadan daha uzun bir süre algılama alanından 26 geçmezse veya lazer algılayıcının tuşlarına 30 dakikadan daha uzun bir süre basılmazsa, uyku modu otomatik olarak devreye girer.

Not: Lazer algılayıcı ve rotasyonlu distomat 2 saatten daha uzun süre uyku modunda kalırsa, her ikisi de otomatik olarak kapanır. Açılmak üzere lazer algılayıcı tekrar şarj/saklama istasyonuna 6 yerleştirilmelidir.

Teslimat durumundaki standart ayar şudur: [Uyku modu fonksiyonu pasif].

• Uyku modu fonksiyonunu etkinleştirmek için ölçme cihazı açık durumda iken eşzamanlı olarak açma/kapama tuşuna 17 ve uyku modu tuşuna 21 yaklaşık 2 saniye süre ile basın.

Ekranda yaklaşık 3 saniye süre ile yeni durum [uyku modu fonksiyonu etkin = SLP On] ve uyku modu göstergesi 44 gösterilir.

Bu ayar cihaz kapanınca saklanmaz. Ölçme cihazı her zaman pasif uyku modu fonksiyonu ile açılır.

• Uyku modu fonksiyonunu devre dışı bırakmak için ölçme cihazı açık durumda iken eşzamanlı olarak açma/kapama tuşuna 17 ve uyku modu tuşuna 21 yaklaşık 2 saniye süre ile basın.

Ekranda yaklaşık 3 saniye süre ile yenidurum [uyku modu fonksiyonu devre dışı SLP OFF] ve uyku modu göstergesi 44 gösterilir.

Otomatik kapanma

Ölçme cihazı ve lazer algılayıcı belirli koşullarda otomatik olarak kapanır (sonuç için bakınız "Kapama", sayfa 249): - Ölçme cihazı 2,5 saatten daha uzun süre otomatik nivelman aralığı dışında bulunursa ve buradan kaynaklanan hata kodu giderilmezse (Bakınız: "Arızaların giderilmesi", sayfa 258). - Ölçme cihazı uyku modu etkin durumda iken 2 saat içinde tekrar açılmazsa. - Anti-şürklenme sistemi 2,5 saatten daha uzun süre devrede ise. - Ölçme cihazı işletme sıcaklığı aralığı dışında ise. Ölçme cihazı ve lazer algılayıcı otomatik olarak kapanmadan önce sinyal sesine ek olarak yaklaşık 5 saniye süre ile sıcaklık uyarı göstergesi 34 yanıp söner.

Otomatik kapanmadan sonra: Gerektiğinde ölçme cihazı ve lazer algılayıcı tekrar işletme sıcaklık aralığına gelinceye kadar bekleyin. Gerektiğinde ölçme cihazı yeniden konumlandırın ve açın.

Cihaz açıldıktan sonra kalibrasyon aralığı göstergesi 35 yaklaşık 10 saniye süre ile yanıp sönerse, RTC batarya ve entegre akü zayıf demektir. Kalibrasyon aralığı artık kontrol edilmez. - Yetkili Bosch müşteri servisine başvurun.

Hırsızlık alarm sistemi

Ölçme cihazı ve lazer algılayıcıdan oluşan sistem, güvenlik mekanizması ile hırsızlığı önler:

• Ölçme cihazı sadece lazer algılayıcı üzerinden kullanılabilir; ölçme cihazında bir kontrol paneli yoktur.
• Ölçme cihazı referans noktasından hareket ettirildiğinde ölçme cihazı ve lazer algılayıcıda hem işitsel hem de görsel uyarı sinyali oluşturulur.

Hırsızlık alarm sisteminin etkinleştirilmesi

Teslimat esnasındaki standart ayar

[hırsızlık alarm sistemi devre dışı].

• Ölçme cihazı açık durumda iken hırsızlık alarm tuşuna 22 basın. Hırsızlık alarm sistemi etkin.

Hırsızlık alarm sistemi göstergesi 36 ve hırsızlık alarm LED'i 4 yanar.

Hırsızlık alarm sistemi ayarı cihaz kapatıldığında saklanır.

Sistemi devre dışı bırakmak için, ölçme cihazı açık durumda iken hırsızlık alarm tuşuna 22 basın.

Hırsızlık alarm sisteminin uygulama durumları

Uygulama Güvenlik mekanizması

Öçme cihazi Türkiye.	Alarm sistemi etkin
Veya	Hırkık alarm Güstergü si 36 surekli yanar
Öçme cihazi uyku mo- dunda.	Öçme cihazindaki hır- sizkı alarm LED'4 yavaş- tempo ile yanı p sönir

Ölçme cihazı kapalı. Alarm sistemi pasif

Lazer algılayıcı kapalı Hırsızlık alarm göstergesi 36 göster-ve sarı/saklama istas-rılmaz

yonunda değil 6. Ölçme cihazında LED'i 4 yanmaz

Ölçme cihazı hırsızlık alarm sistemi etkin durumda iken 5 sani-yeden daha uzun bir süre bulunduğu yerden başka yere taşınacak olursa, alarm sistemi devreye girer:

• Ölçme cihazından ve lazer algılayıcıdan bir sinyal sesi gönderilir.

Sinyal sesinin A değerlendirmeli ses basıncı seviyesi 110 dB(A)'ya kadardır ve normal sinyal sesi şiddeti ayarı üzerinden ayarlanamaz. ▸ Lazer algılayıcıyı kulağınıza çok yakın tutmayın! Kuvvetli sinyal sesi işitme duyunuza zarar verebilir. - Bütün kumanda fonksiyonları kapatılır.

• Ölçme cihazındaki hırsızlık alarm LED'i 4 Hz tempo ile yanıp söner. - Lazer algılayıcıdaki hırsızlık alarm göstergesi 36 yanıp söner.

- Başlatılan alarmı kapatmak için hırsızlık alarm tuşuna 22 basın.

Sinyal sesi kesilir. Bütün kumanda fonksiyonları açılır. Cihaz açıldığında bütün ayarlar standart ayarlara getirilir (Bakınız: "Açma", sayfa 249).

Hırsızlık alarm sistemi tekrar etkin duruma gelir.

Kalibrasyon kontrolü için göstergeler (kalibrasyon uyarı)

Ölçme cihazının kalibrasyonunun kontrol edilmesi gerektiğinde, bu durum açma işleminden sonra lazer algılayıcının ekranında "CAL" göstergesi ile kombinasyon halinde çeşitli göstergelerle gösterilir.

Not: Kalibrasyon uyarısı (kalibrasyon aralığı, depolama sıcaklığı, ölçme cihazının sarsıntıları) sensörleri cihazın ilk işletmeye alınmasından sonra etkindir.

Display göstergeleri

Kalibrasyon uyarısı

Yanar

Kalibrasyon aralığı (her 12 ayda bir) süresi geçmiştir.

Kalibrasyon aralığı göstergesi 35 yanar

Yanar

Ölçme cihazı depolama sıcaklığı aralığı dışında depolanmış durumda.

Sıcaklık uyarısı göstergesi 34 yanar

Yanar

Ölçme cihazı şiddetli bir sarsıntıya maruz kaldı (örneğin düşme sonunda zemine çarpma).

Şok uyarısı göstergesi 38 yanar

Kısa bir gösterge süresinden sonra göstergeler kalibrasyon kontrolü için söner ve ancak tekrar açılma yapıldıktan sonra tekrar görünür.

Kalibrasyon uyarı göstergelerinin kapatılması

Kalibrasyon uyarı nedeni tekrar ortaya çıkıncaya kadar göstergeleri kapatma olanağınız vardır.

• Kalibrasyon uyarısı gösterilirken kalibrasyon tuşuna yaklaşık 2 saniye süre ile basın. Kalibrasyon kontrolü göstergeleri ancak kalibrasyon uyarı nedeni tekrar ortaya çıktığında tekrar gösterilir.

Kalibrasyon kontrolü göstergesinin ortaya çıkmasından sonra tavsiye edilen işlem adımları

İşlem adımı Bakınız

sayfa

1 Nivelman hassaslığının kontrolü 254

2a 30 m mesafedeki sapma ±3,0 mm'lik izin verilen maksimum sınırlar içinde: Kalibrasyon uyarı göstergelerinin kapatılması 250 2b 30 m mesafedeki sapma ±3,0 mm'lik izin verilen maksimum sınırlar dışında: Ölçme cihazının kalibrasyonu 255

3b Nivelman hassaslığının kontrolü 254

Türkçe|251

İşlem adımı Bakınız

sayfa

4b Kalibrasyondan sonra 30 m mesafedeki sapma ±3,0 mm'lik izin verilen maksimum sınırlar içinde: Hassasiyet kaybı olmadan çalışılabilir.

Kalibrasyondan sonra 30 m mesafedeki sapma ±3,0 mm'lik izin verilen maksimum sınırlar dışında: Ölçme cihazı bir Bosch Müşteri Servisinde kontrol ettirilmelidir

İşletim türleri

X ve Y eksenlerinin seyri

X ve Y eksenlerinin seyri gövdedeki rotasyon başında işaretlidir.

Rotasyonlu işletim

Ölçme cihazı, bir lazer algılayıcının kullanımına uygun olan sabit bir rotasyon hızı (600 dev/dak) ile çalışır.

İşletme türleri genel görünüm

Nivelman otomatiği açıldıktan sonra/işletme esnasında

-Tek eksenli eğimli işletme - Centre - Line modu Anti sürüklenme sistemi (Anti-Drift-System) (ADS) - Dikey modda çizgisel işletme (Line Control) (GRL 500 HV)

Nivelman otomatiği

Açıldıktan sonra otomatik nivelman

Açıldıktan sonra ölçme cihazı yatay konumu kontrol eder ve yaklaşık 8,5% (5°) arasındaki sapmaları otomatik olarak dengeler.

Nivelman işlemi esnasında nivelman uyarı göstergesi 37 yanıp söner.

GRL 500 HV: Ölçme cihazı açıldıktan sonra otomatik olarak yatay ve/veya dikey konumu algılar. Yatay ve dikey konumda değişiklik yapmak için cihazı kapatmadan yeniden konumlandırabilirsiniz.

İşletme esnasında otomatik nivelman

Herhangi bir konum değişikliğinden sonra ölçme cihazı yaklaşık 8,5% (5°) otomatik nivelman aralığı dışında bulunursa, artık nivelman mümkün değildir ve bir hata kodu gösterilir (Bakınız: "Arızaların giderilmesi", sayfa 258).

Ölçme cihazı nivelman işlemini tamamladıktan sonra sürekli olarak yatay konumu kontrol eder. Konum değişikliklerinde otomatik olarak nivelman yapılır. Hatalı ölçümlerden kaçınmak için nivelman işlemi esnasında lazer ışını rotasyonu durur.

Tek eksenli eğimli işletme

Ölçme cihazının yatay konumunda tek eksenli eğimi işletmede X ekseninin nivelmanı yapılır.

Rotasyon düzlemi ±8,5%'lik bir aralıkta X ekseninde döndürülebilir.

Not: Cihazı açtıktan hemen sonra bir eğim ayarı yapmak istiyorsanız, otomatik nivelman işlemini beklemelisiniz (Bakınız: "Arızaların giderilmesi", sayfa 258). Bu, yanlış ölçme sonuçlarını önler.

Eğim ayarı

Eğim ayarı ±8.5%'lik bir aralıkta yapılabilir.

- Eğim tuşuna 18 veya 20 basın ve istenen eğim değeri ekranda görününceye kadar tuşu basılı tutun. - Eğim tuşunu 18 veya 20 tekrar bırakın.

Eğim ayarı esnasında nivelman uyarı göstergesi 37 yanıp söner.

Eğim modu göstergesi 41 sürekli olarak yanar.

Eğim tuşlarına 18 ve 20 aynı anda basın. Eğim ayarı fonksiyonu pasif duruma gelir.

Otomatik nivelman pasif duruma gelir (Bakınız: "Nivelman otomatiği", sayfa 251).

±8,3% eğim aralığı aşılırsa, eğim modu göstergesi 41 söner ve bir hata kodu gösterilir (Bakınız: "Arızaların giderilmesi", sayfa 258).

Centre-Line modu (Bakınız: Şekil D)

Centre-Line modunda ölçme cihazı otomatik olarak rotasyon başının yukarı aşağı hareketleri ile lazer algılayıcının orta çizgisini bulmaya çalışır.

-Centre-Line modu tuşuna 19 yaklaşık 2 saniye süre ile basın.

Rotasyon başının yukarı ve aşağı hareketleri başlar.

Arama süreci:

1. Rotasyon başı sonuna kadar yukarı hareket eder.
2. Lazer ışını açılır. 3. Rotasyon başı aşağı hareket eder. 4a. Lazer ışını algılama alanına 26 gelir ve orta hattı bulur. Veya 4b. Lazer ışını hareket aralığı sonuna kadar bir algılama alanı bulamazsa; bir hata kodu gösterilir (Bakınız: "Arızaların giderilmesi", sayfa 258).

Orta hat aranırken nivelman uyarısı göstergesi 37 yanıp söner.

Centre-Line modu göstergeleri 42 sürekli olarak yanar.

Lazer ışını algılama alanına 26 girdiğinde, orta hat bulununcaya kadar bir cıvıltı sesi duyulur.

Lazer ışını algılama alanına 26 girdiğinde rotasyon başının hareket hızı frenlenir.

Orta hat bulunduktan sonra ölçme cihazı Centre-Line modunu otomatik olarak kapatır. Ayarlanan eğim kaydedilir ve ekranda gösterilir.

-Arama işlemi esnasında Centre-Line modunu kesmek için Centre-Line modu tuşuna 19 basın. Veya

Otomatik nivelman işlemini etkinleştirmek için eğim tuşlarına 18 ve 20 aynı anda basın.

Auto

Lazer algılayıcı orta çizgisinin bulunmasını hızlandırma

Lazer algılayıcının orta çizgisinin aranması her zaman rotasyon başının yukarı hareketiyle başlar. Lazer ışını orta çizginin altında bulunuyorsa ve henüz lazer algılayıcının algılama alanında değilse, lazer ışınının hareketi tersine çevrilebilir.

Centre-Line modu tuşuna 19 yaklaşık 2 saniye süre ile basın.

Rotasyon başının yukarı ve aşağı hareketleri başlar.

-Eğimli Suna20başlık Rotasyon başı aşağı hareket eder.

Anti sürüklenme sistemi (Anti-Drift-System) (ADS)

Ölçme cihazının, konum değişikliğinde veya sarsıntılarda veya zeminin titreşimlerinde değişik yükseklikte nivelman yapılmasını ve dolayısı ile yükseklik hatasını önleyen bir anti sürüklenme sistemi (Anti-Drift-System) vardır.

Ölçme cihazı açıldıktan yaklaşık 30 saniye sonra anti sürüklenme sistemi etkinleşir.

Etkinleşme esnasında dokunmatik gösterge 38 yavaş tempo ile yanıp söner. Etkinleşmeden sonra gösterge sürekli olarak yanmaya başlar.

Ölçme cihazının dikey konumunda şiddetli bir sarsıntı kaydedilirse, anti sürüklenme sistemi devreye girer: Lazerin rotasyonu durdurulur ve şok uyarı göstergesi 38 yanıp sönmeye başlar. Buna ek olarak lazer algılayıcıda 5 saniye süreyle bir cıvıltı sesi duyulur.

-Anti sürüklenme sistemi etkin durumda iken kısa süre açma/kapama tuşuna 17 basın. Otomatik nivelman işlemi başlar (Bakınız: "İşletme esnasında otomatik nivelman", sayfa 251).

-Lazer ışınının yüksekliğini bir referans noktasında kontrol edin ve gerekiyorsa ölçme cihazının yüksekliğini düzeltin.

Anti sürüklenme sisteminin (Anti-Drift-System) pasif duruma getirilmesi

Anti sürüklenme sistemi ölçme cihazın çalışması esnasında pasif duruma getirilebilir.

-Açma/kapama tuşuna 17 basın. Anti sürüklenme sistemi pasif duruma gelir. Şok uyarı göstergesi 38 artık gösterilmez.

Bu ayar cihaz kapanınca saklanmaz. Ölçme cihazı her zaman etkin anti sürüklenme sistemi ile çalışmaya başlar.

Dikey modda çizgisel işletme (Line Control) (GRL 500 HV)

Ölçme cihazının dikey modunda, kolay hizalama veya paralel doğrultma yapmak için rotasyon düzlemini X ekseni boyunca konumlandırabilirsiniz.

-Rotasyon dizlemini saat hareket yönünde döndürmek için eğim tuşuna 18, saat hareket yönünün tersine çevirmek için eğim tuşuna 20 basın.

Konumlandırma ±8,5%'lik bir aralıkta mümkündür.

Rotasyon başının hareket hızı yavaş olarak başlar ve sürekli olarak artar.

Çizgisel işletmede Centre-Line modu (Line Control) (Bakınız: Şekil E)

Centre-Line modunda ölçme cihazı otomatik olarak rotasyon başının sola/sağa hareketleri ile lazer algılayıcının orta çizgisini bulmaya çalışır.

Centre-Line modu tuşuna 19 yaklaşık 2 saniye süre ile basın.

Rotasyon başının otomatik sol/sağ hareketi başlar.

Arama süreci:

1. Rotasyon başı sonuna kadar sağa hareket eder.
2. Lazer işini açılır.
3. Rotasyon başı sola hareket eder. 4a. Lazer işini algılama alanına 26 gelir ve orta hattı bulur. Veya 4b. Lazer işini hareket aralığı sonuna kadar bir algılama alanı bulamazsa; bir hata kodu gösterilir (Bakınız: "Arızaların giderilmesi", sayfa 258).

Orta hat aranırken nivelman uyarısı göstergesi 37 yanıp söner.

Centre-Line modu göstergeleri 42 sürekli olarak yanar.

Lazer işini algılama alanına 26 girdiğinde, orta hat bulununcaya kadar bir cıvıltı sesi duyulur.

Lazer ışını algılama alanına girdiğinde rotasyon başının hareket hızı frenlenir.

Orta hat bulunduktan sonra ölçüm cihazı Centre-Line modunu otomatik olarak kapatır.

Arama işlemi esnasında Centre-Line modunu kesmek için Centre-Line modu tuşuna 19 basın. Veya

Otomatik nivelman işlemini etkinleştirmek için eğim tuşlarına 18 ve 20 aynı anda basın.

Auto

Lazer algılayıcı orta çizginin bulunmasını hızlandırma

Lazer algılayıcının orta çizginin aranması her zaman rotasyon başının sağa doğru hareketi ile başlar. Lazer ışını orta çizginin solunda bulunuyorsa ve henüz lazer algılayıcının algılama alanında değilse, lazer ışınının hareketi tersine çevrilebilir.

Centre-Line modu tuşuna 19 yaklaşık 2 saniye süre ile basın.

Rotasyon başı otomatik olarak sağa hareket eder.

Eğim tuşuna 20 basın. Rotasyon başı aşağı hareket eder.

Nispi yükseklik göstergesi (Bakınız: Şekil F)

Rotasyon düzlemi ile orta hat arasındaki mesafe ekranda mutlak değer olarak ([mm] veya [inch] olarak) gösterilir.

Bakınız: "Birim göstergelerinin ayarlanması", sayfa 257.

Lazer algılayıcı ile çalışmak

Açık havadaki ölçmelerde veya kapalı mekanlardaki uzak mesafe ölçmelerinde lazer ışınını bulmak için lazer algılayıcıyı kullanın.

Lazer algılayıcıyı, lazer ışını algılama alanına 26 ulaşacak biçimde yerleştirin.

Ölçme cihazı ile uzaktan kumanda/lazer algılayıcı arasında sinyal bağlantısı

Teslimat durumunda birlikte teslim edilen lazer algılayıcı LR 50 telsiz bir bağlantı üzerinden ölçme cihazının uzaktan kumandası olarak işlev görür.

Sinyal bağlantısı göstergesi 33 gösterilir ve bu lazer algılayıcıdaki uzaktan kumanda işlevine işaret eder.

Ölçme cihazına çok sayıda lazer algılayıcı LR 50 atanabilir.

• Ölçme cihazını ve lazer algılayıcıyı kapatın. Ek lazer algılayıcıyı şarj ve saklama istasyonuna 6 takın.

-Açma/kapama tuşuna 17 basın.

Sinyal bağlantısı göstergesi 33 gösterilir ve bu lazer algılayıcıdaki uzaktan kumanda işlevine işaret eder.

-Lazer algılayıcıyı tekrar şarj ve saklama istasyonundan alın.

Daha sonra ölçme cihazını açmak için 30 dakika içinde açma/kapama tuşuna 17 basmanız gerekir.

Not: Çok sayıda lazer algılayıcı bir ölçme cihazına atandığında, son olarak atanan lazer algılayıcı uzaktan kumanda olarak işlev görür. Bu durumda diğer lazer algılayıcılar sadece birer lazer algılayıcıdır.

Ölçme hassasiyeti veya sinyal sesi gibi ayarlar her lazer algılayıcı için kişiye özel olarak ayarlanabilir.

Lazer algılayıcı uzaktan kumanda işlevi ile kapatılınca ölçme cihazı da kapanır. Ek olarak kullanılan lazer algılayıcılar tek tek kapatılmalıdır.

Sinyal bağlantısı kesilecek olursa, sinyal sesine ek olarak sinyal bağlantısı göstergesi 33 yanıp sönmeye başlar.

Bununla uyarı göstergelerinin (örneğin hırsızlık, anti sürüklenme, kalibrasyon) gösterilmeyeceği ve ölçme cihazının uzaktan kumanda ile çalışmayacağı bildirilir.

Not: Ölçme cihazının uyku modu sadece uyku modu tuşuna 21 uzaktan kumanda işlevli lazer algılayıcıda basılarak açılıp kapanabilir.

Sinyal sesinin / ses şiddetinin ayarlanması

Algılama alanındaki 26 lazer ışınının pozisyonu sesli sinyalle gösterilebilir.

İki ses şiddetinden birini seçebilir veya sinyal sesini kapatabilirsiniz.

Teslimat durumundaki standart ayar

[normal sinyal sesi] ayarıdır.

Sinyal sesi / ses şiddeti tuşuna 24 istediğiniz ayara ulaşıncaya kadar basın. gösterge yok: sinyal sesi kapalı

normal sinyal sesi

yüksek sinyal sesi

Sinyal sesi / ses şiddeti ayarı cihaz kapatıldığında korunur.

Orta hat bulma göstergesi ayarı

Lazer ışınının pozisyonunun algılama alanında hangi hassasiyette "ortada" olarak gösterilmesi gerektiğini belirleyebilirsiniz.

Teslimat durumundaki ayar

[Ölçme hassasiyeti "orta/3 mm"] ayarıdır.

254 | Türkçe

• Ölçme hassasiyeti ayar tuşuna 23 istediğiniz ayara ulaşıncaya kadar basın.

Örnek: Ekranda ölçme hassasiyeti kademesi "ince"/"orta"/"kaba" ve tam değer gösterilir.

Ölçme hassasiyeti ayarı cihaz kapatıldığında korunur.

Ölçme hassasiyeti ayarı cihaz kapandığında korunur.

Algılama alanındaki 26 lazer çizgisinin pozisyonu gösterilir:

Algama alanındaki 26 lazer sinyalinin pozisyonu gösterilir:

-Ekranda 15 lazer algılayıcının ön ve arka tarafında yön göstergeleri "Lazer ışını orta hat üzerinde" 39, yön göstergesi "Lazer ışını orta hattın altında" 40 veya orta hat göstergesi 43 ile,

Lazer algılayıcı çok düşük: Lazer ışını algılama alanının 26 üst yarısından geçerse yön göstergesi "Lazer ışını orta hattın üzerinde" 39 yanar ve nispi yükseklik artı değer göstergesi 32 lazer algılayıcının yukarı ne kadar hareket ettirilmesi gerektiğini bildirir.

Lazer algılayıcı çok düşük: Lazer ışını algılama alanının üst yarısından geçerse, yön göstergesi "Lazer ışını orta hattın üzerinde" yanar ve ışın yüksekliği artı değer göstergesi, lazer algılayıcının yukarı ne kadar hareket ettirilmesi gerektiğini bildirir.

Sinyal sesi açıksa yavaş tempolu bir sinyal duyulur.

-Lazer algılayıcıyı ok yönünde yukarı hareket ettirin. Orta işaretine 16 yaklaşıldığında sadece yön göstergesinin ucu 39 gösterilir.

Lazer algılayıcı çok yüksek: Lazer ışını algılama alanının alt yarısından geçiyor. Gösterge "Lazer ışını orta hattın altında" yanar ve nispi yükseklik eksi değer göstergesi 32, lazer algılayıcının aşağıya kadar hareket ettirilmesi gerektiğini bildirir.

Sinyal sesi açıksa, hızlı tempolu bir sinyal duyulur.

-Lazer algılayıcıyı ok yönünde aşağı hareket ettirin. Orta işaretine yaklaşıldığında sadece yön göstergesinin ucu gösterilir.

Lazer algılayıcı ortada: Lazer ışını algılama alanından 26 orta işareti 16 yüksekliğinde geçerse orta hat göstergesi 43 yanar. Sinyal sesi açıkken sürekli bir ses duyulur.

Ölçme cihazı lazer ışını algılama alanını 26 tekrar terk edecek biçimde hareket ettirilirse, son olarak gösterilen yönde gösterge 39 veya 40 yaklaşık 5 saniye süre ile yanıp söner.

Strobe Shield™ - Koruyucu fonksiyon

Lazer algılayıcının stroboskop ışığı için elektronik filtresi vardır. Bu filtre örneğin yapı makinesinin uyarı ışıklarından kaynaklanabilecek bozuklukları önler.

İşaretleme

Orta işarette 16 lazer algılayıcının solunda ve sağında, eğer algılama alanının 26 ortasından gelecek olursa lazer ışınının yüksekliğini işaretleyebilirsiniz.

Ölçme cihazının işaretleme esnasında tam olarak dikey (yatay lazer ışınında) veya yatay (dikey lazer ışınında) doğrultmaya dikkat edin, aksi takdirde işaretler lazer ışınına göre yer değiştirir.

Display aydınlatması

Teslimat durumundaki standart ayar

[Ekran aydınlatması etkin] şeklindedir.

Hiçbir tuşa basılmadığında yaklaşık 30 saniye sonra ekran aydınlatması söner.

Herhangi bir tuşa basıldığında veya lazer ışını algılama alanına girdiğinde ekran aydınlatması tekrar açılır.

Ekran aydınlatmasını kapatmak için açma/kapama tuşuna 17 ve sinyal sesi/ses şiddeti tuşuna 24 aynı anda basın.

Ekran aydınlatması ayarı cihaz kapandığında korunur.

Ölçme latası mesnedi ile tespit (Bakınız: Şekil G)

Lazer algılayıcıyı ölçme latası mesnedi 53 yardımı ile hem bir distomat ölçme latasına 55 (aksesuar) hem de 65 mm genişliğe kadar olan başka yardımcı araçlara tespit edebilirsiniz.

• Sürme çerçevesini 58 tespit vidaları 56 ile ölçme latası mesnedine 53 vidalayın.
• Sabitleme vidasını 54 gevşetin, ölçme latası mesnedini örneğin distomat ölçme latasına 55 itin ve sabitleme vidasını 54 tekrar sıkın. -Süterazisi 57 yardımıyla ölçme latası mesnedini 53 yatay olarak doğrultabilirsiniz. Eğik takılan ölçme cihazı hatalı ölçümlere neden olur. -Lazer algılayıcıyı sürme çerçevesi 58 içine itin.

Ölçme cihazının hassaslık kontrolü

Daha sonraki işler sadece iyi eğitim almış ve kalifiye personel tarafından yapılmalıdır. Bir ölçme cihazının hassaslık kontrolü veya kalibrasyonu yapılırken belirli kurallar bilinmelidir.

Hassaslığı etkileyen faktörler

En büyük etkiyi çevre sıcaklığı gösterir. Özellikle zeminden yukarı doğru oluşan sıcaklık farkları lazer ışınını saptırabilir.

Dış etkilerin yanında cihaza özgü etkiler de (örneğin düşme veya şiddetli çarpmalar) sapmalara neden olabilir. Bu nedenle çalışmaya başlamadan önce her defasında kalibrasyonu kontrol edin.

Sapmalar 20 m'den itibaren önem kazanır ve 100 m'deki sapmalar 20 m'deki sapmaların iki veya üç katı olabilir.

Sıcaklık farklılaşması zemine yakın yerlerde daha fazla olduğu için 20 m'lik ölçme işlerinden itibaren cihazı daima bir sehpa üzerine koymalısınız. Ayrıca cihazı mümkünse çalışma alanının ortasına yerleştirin.

Ölçme cihazı aşağıda sıralanan ölçme işlemlerinde maksimum sapmayı aşacak olursa, kalibrasyon yapın (Bakınız: "Ölçme cihazının bakımı", Sayfa 255) veya ölçme cihazını bir Bosch Yetkili Servisine kontrol edilmek üzere gönderin.

Türkçe|255

Yatay konumda nivelman hassaslığının kontrolü

Bu kontrol işlemi için sağlam bir zeminde bir duvar önünde 30 m'lik serbest bir hatta ihtiyacınız vardır. Hem X hem de Y ekseni için komple bir ölçme yapmalısınız.

• Ölçme cihazını duvardan 30 m uzaklıkta bir sehpaya monte edin veya sağlam düz bir zemine yerleştirin. Ölçme cihazını açın. Nivelman işlemi bittikten sonra duvara lazer ışınının ortasını işaretleyin (Nokta 1).

• Ölçme cihazını 180° çevirin, nivelman yapmasını bekleyin ve duvara lazer ışınının ortasını işaretleyin (Nokta II). II noktasının I noktasının üzerinde veya altında mümkün olduğu kadar dik olarak bulunmasına dikkat edin.

İşaretlenmiş olan 1 ve 11 noktaları arasındaki d farkı, ölçme cihazının ölçülen eksene göre gerçek yükseklik sapmasını verir.

Ölçme işlemini diğer eksen için de tekrarlayın. Bunu yapmak için ölçme cihazını 90° çevirin.

30 m'lik ölçme hattında izin verilen maksimum sapma: 30 m x ±0,1 mm/m = ±3,0 mm.

Fark d, 1 ve 11 noktaları arasında her iki ölçme işleminde en fazla 6 mm olmalıdır.

Dikey konumda nivelman hassasiyetinin kontrolü (GRL 500 HV)

Bu kontrol işlemi için 10 m yüksekliğindeki bir duvar önünde serbest bir hatta ihtiyacınız vardır. Duvara bir şakül asın.

• Ölçme cihazını dikey konumda bir sehpaya monte edin veya sağlam bir zemine yerleştirin. Ölçme cihazını açın ve nivelman yapmasını bekleyin.
• Ölçme cihazını lazer ışını şakül ipinin üst ucuna isabet edecek biçimde doğrultun. İpin alt ucundaki lazer ışını ile şakül ipi arasındaki d farkı, ölçme cihazının dikeylikten olan sapmasını gösterir.

10 m yüksekliğindeki bir ölçme hattında izin verilen maksimum sapma:

10 m x ±0,1 mm/m = ±1 mm.

Fark d en fazla 1 mm olmalıdır.

Ölçme cihazının kalibrasyonu

Daha sonraki işler sadece iyi eğitim almış ve kalifiye personel tarafından yapılmalıdır. Bir ölçme cihazının hassasiyet kontrolü veya kalibrasyonu yapılırken belirli kurallar bilinmelidir.

Ölçme cihazının kalibrasyonunu tam ve hassas bir biçimde yapın veya ölçme cihazını kontrol edilmek üzere bir Bosch Müşteri Servisine gönderin. Tam ve hassas olmayan bir kalibrasyon yanlış ölçme sonuçlarının alınmasına neden olur. ▶ Kalibrasyon işlemini sadece, ölçme cihazının kalibrasyonunu yapmak zorunda iseniz başlatın. Ölçme cihazı kalibrasyon modunda iken, daha sonra yanlış ölçme sonuçlarına neden olmamak için kalibrasyon işlemini son derece hassas bir biçimde sonuna kadar sürdürmeniz gerekir.

Not: Kalibrasyondan sonra kalibrasyon kontrol göstergeleri, ancak kalibrasyon uyarısı nedeni tekrar ortaya çıktığında gösterilir.

Kalibrasyon için düz bir zemin üzerinde, bir duvarın önünde en az 30 m'lik bir ölçüm hattına ihtiyacınız vardır.

Daima bütün eksenleri kalibre edin (GRL 500 H: X ve Y ekseni; GRL 500 HV: X, Y ve Z ekseni).

X ekseni kalibrasyonu

• Ölçme cihazını yatay konumda bir sehpaya 63 (aksesuar) takın. Sehpayı bir duvarın 30 m uzağına yerleştirin. Ölçme cihazı üzerindeki X ekseni göstergesi dik olarak duvarı göstermelidir.

Ölçme cihazını açın.

Kalibrasyon 25 ve eğim tuşuna 18 aynı anda yaklaşık 2 saniye süre ile basın.

X ekseni kalibrasyon sembolü ekranda görünür.

Otomatik nivelman işlemi esnasında nivelman uyarı göstergesi 37 yanıp söner.

• Ölçme cihazının nivelmanı tamamlanıncaya kadar bekleyin. Lazer algılayıcı yardımı ile orta hattı bulun ve orta hattın yüksekliğini "X1" duvara aktarın.
• Sehpanın yüksekliğini değiştirmeden ölçme cihazını 180° çevirin. Nivelman uyarı göstergesi 37 artık yanıp sönmeyinceye ve ölçme cihazının nivelmanı yapılıncaya kadar bekleyin. Lazer algılayıcı yardımı ile orta hattı bulun ve orta hattın yüksekliğini "X2" duvara aktarın.
• Orta hatlar "X1" ve "X2" arasındaki merkezi tespit edin ve ölçme cihazını buraya orta hatla 16 konumlandırın.

• Eğim tuşuna 18 veya 20 orta hat göstergesi 43 sürekli yanıncaya kadar basın. Sinyal sesi açıksa sürekli bir ses duyulur.
• Kalibrasyonu kaydetmek için kalibrasyon tuşuna 25 basın.

Kalibrasyonun tamamlandığını gösteren sembol ekranda görünür.

• Kalibrasyon tamamlandıktan sonra, hatalı kalibrasyon olmadığını kesin olarak belirlemek üzere nivelman hassasiyetini kontrol etmeniz gerekir (Bakınız: "Yatay konumda nivelman hassasiyetinin kontrolü", sayfa 255). Sapma izin verilen maksimum sınırlar ±3,0 mm dışında ise ölçme cihazını kontrol edilmek üzere bir Bosch Müşteri Servisi'ne gönderin.

Y ekseni kalibrasyonu

• Ölçme cihazını yatay konumda bir sehpaya 63 (aksesuar) takın. Sehpayı duvardan 30 m uzağa yerleştirin. Ölçme cihazı üzerindeki Y ekseni göstergesi dik olarak duvarı göstermelidir.
• Ölçme cihazını açın.

• Kalibrasyon 25 ve eğim tuşuna 20 aynı anda yaklaşık 2 saniye süre ile basın.

Y ekseni kalibrasyon sembolü ekranda gösterilir.

Otomatik nivelman işlemi esnasında nivelman uyarı göstergesi 37 yanıp söner.

• Ölçme cihazının nivelmanı tamamlanıncaya kadar bekleyin. Lazer algılayıcı yardımı ile orta hattı bulun ve orta hattın yüksekliğini "Y1" duvara aktarın.
• Sehpanın yüksekliğini değiştirmeden ölçme cihazını 180° çevirin. Nivelman uyarı göstergesi 37 artık yanıp sönmeyinceye ve ölçme cihazının nivelmanı yapılıncaya kadar bekleyin.

Lazer algılayıcı yardımı ile orta hattı bulun ve orta hattın yeni yüksekliğini "Y2" duvara aktarın. Orta hatların "Y1" ve "Y2" tam merkezini bulun ve lazer algılayıcıyı orta işaretle 16 buraya konumlandırın.

• Eğim tuşuna 18 veya 20 orta hat göstergesi 43 sürekli yanıncaya kadar basın. Sinyal sesi açıksa sürekli bir ses duyulur.
• Kalibrasyonu kaydetmek için kalibrasyon tuşuna 25 basın.

Kalibrasyonun tamamlandığını gösteren sembol ekranda görünür.

Kalibrasyon tamamlandıktan sonra, hatalı kalibrasyon olmadığını kesin olarak belirlemek üzere nivelman hassasiyetini kontrol etmeniz gerekir (Bakınız: "Yatay konumda nivelman hassasiyetinin kontrolü", sayfa 255). Sapma izin verilen maksimum sınırlar ±3,0 mm dışında ise ölçme cihazını kontrol edilmek üzere bir Bosch Müşteri Servisi'ne gönderin.

Z ekseninin kalibrasyonu (GRL 500 HV)

- Bir şakül ipi yardımı ile duvarda bir dik çizgi çizin. - Ölçme cihazını dikey konumda bir sehpaya 63 (aksesuar) takın. - Sehpayı duvara 5-10 m uzaklıkta bir yere yerleştirin.

• Ölçme cihazını açın.
• Kalibrasyon 25 ve eğim tuşuna 18 aynı anda yaklaşık 2 saniye süre ile basın.

Z ekseni kalibrasyon sembolü ekranda gösterilir.

- Sehpayı lazer işini duvardaki dik çizgiyi kesecek biçimde yerleştirin.

Otomatik nivelman işlemi esnasında nivelman uyarı göstergesi 37 yanıp söner.

• Ölçme cihazının nivelmanı tamamlanıncaya kadar bekleyin.

- Eğim tuşuna 18 veya 20 lazer işini duvardaki dik çizgiye mümkün olduğu kadar paralel oluncaya kadar basın.

• Ortuşma sağlayamazsanız önceki işlem adımlarını tekrarlayın (sehpanın döndürülmesi, ölçme cihazının nivelmanı, lazer işinin eğim tuşları ile döndürülmesi).

- Kalibrasyonu kaydetmek için kalibrasyon tuşuna 25 basın.

CAL OK

Kalibrasyonun tamamlandığını gösteren sembol ekranda görünür.

• Kalibrasyon tamamlandıktan sonra, hatalı kalibrasyon olmadığından emin olmak için nivelman hassasiyetini kontrol etmeniz gerekir (Bakınız: "Dikey konumda nivelman hassasiyetinin kontrolü", sayfa 255). Sapma hâlâ izin verilen maksimum sınırların ±1 mm dışında ise, ölçme cihazını kontrol edilmek üzere bir Bosch Müşteri Servisi'ne gönderin.

Çalışırken dikkat edilecek hususlar

Bu ölçme cihazı bir radyo sinyali arabirimi ile donatılmıştır. Örneğin uçaklar veya hastaneler gibi yerel işletme kısıtlamalarına uyun. İşaretleme için daima lazer çizgisinin ortasını kullanın. Lazer ışınının genişliği uzaklığa bağlı olarak değişir.

Birim göstergelerinin ayarlanması

Rotasyon düzlemi ile ölçme hattı arasındaki mesafe ekranda [mm] veya [inch: ondalık/kesir] olarak gösterilir.

Teslimat durumundaki ayar [mm]'dir.

• Ölçme hassasiyeti tuşu 23 ile eğim tuşuna 20 aynı anda istediğiniz ayara ulaşıncaya kadar basın.

Cihaz kapandığında birim ayarları korunur.

Lazer gözlüğü (aksesuar)

Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışığı göz tarafından daha parlak algılanır.

Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.

Sehpa ile çalışmak (aksesuar)

Bu ölçme cihazının sehpa üzerinde yatay işletim için 5/8" lik bir sehpa girişi vardır. Ölçme cihazının sehpa girişini 5/8" dişine yerleştirin ve sehpanın tespit vidası ile sıkın.

Çıkış çubuğunda ölçü cetveli bulunan bir sehpada 63 yüksekliği doğrudan ayarlayabilirsiniz.

Duvar mesnedi ve doğrultma ünitesi ile çalışmak (aksesuar)

Ölçme cihazını doğrultma üniteli duvar mesnedine 59 takabilirsiniz. Bunun için duvar mesnedinin 5/8" vidasını 62 ölçme cihazındaki sehpa girişine vidalayın.

Bir duvara montaj: Bir duvara montaj özellikle sehpaların çıkış çubukları üstünde çalışırken veya sehpasız olarak pek sağlam olmayan zeminlerde çalışırken gereklidir. Bu amaçla duvar mesnedini 59 ölçme cihazı takılı halde bir duvara mümkün olduğu kadar dik tespit edin.

Duvar mesnedine 59 takmak için ya tespit vidasını 60 bir cıvata ile maksimum 8 mm aralıkla tespit edebilirsiniz veya onu kıskanaya takabilirsiniz.

Bir sehpaya montaj: Duvar mesnedini 59 arka taraftaki sehpa girişi ile bir sehpaya vidalayabilirsiniz. Bu tespit işlemi özellikle rotasyon düzleminin bir referans çizgisine doğrultulmasının gerektiği işlerde tavsiye edilir.

Doğrultma ünitesi yardımıyla ölçme cihazını dikey olarak (duvara montaj durumunda) veya yatay olarak (bir sehpaya montajda) yaklaşık 16 cm aralığında kaydırabilirsiniz. Bunun için doğrultma ünitesindeki vidayı 61 gevşetin, ölçme cihazını istediğiniz pozisyona kaydırın ve vidayı 61 tekrar sıkın.

Ölçme latası ile çalışmak (aksesuar) (Bakınız: Şekil H)

Dış ve iç bükey yüzeylerin kontrolü veya meyillerin aktarılmasında lazer algılayıcı ile birlikte ölçme latasının 55 kullanılmasında yarar vardır.

Ölçme latasının 55 üst tarafına bir adet ölçme skalası (±50 cm) çizilir. Bu skalanın sıfır yüksekliğini alttaki kızakta önceden seçebilirsiniz. Bu sayede gerekli yükseklikten olan sapmaları doğrudan okuyabilirsiniz.

İş örnekleri

Yapı gruplarının derinlik kontrolü (Bakınız: Şekil 1)

• Ölçme cihazını sağlam bir zemine yerleştirin veya bir sehpaya 63 takın.
• Sehpa ile çalışırken: Lazer ışınını istediğiniz yüksekliğe doğrultun. Hedef yere yüksekliği aktarın veya yüksekliği kontrol edin.

Sehpasız çalışma: Lazer ışınının yüksekliği ile referans noktasının yüksekliği arasındaki farkı belirleyin. Ölçülen yükseklik farkını hedefe aktarın veya kontrol edin.

Büyük mesafeleri ölçerken parazitleri minimum düzeye indirmek için ölçme cihazını çalışma alanının ortasına ve bir sehpaya yerleştirmeniz gerekir. - Güvenli olmayan bir zeminde çalışırken ölçme cihazını sehpaya takın. Zemin hareketlerinde veya ölçme cihazının sarsıntılarında hatalı ölçme sonuçlarından kaçınmak için anti sürüklenme sisteminin etkin olmasına dikkat edin.

Arızaların giderilmesi

Hata kodlu arızalar

Bir arızanın hata kodu ekranda gösterilir.

- Arızayı giderin (Bakınız: "Giderilmesi").

Centre-Line modu 19 ve sinyal sesi/ ses şiddeti 24 tuşuna aynı anda basın.

Arıza başarılı biçimde giderildiğinde hata kodu göstergesi söner ve otomatik nivelman işlemi başlar (Bakınız: "Nivelman otomatiği", sayfa 251).

Hata devam ederse ölçme cihazını kontrol edilmek üzere bir Bosch Müşteri Servisine göndermeniz gerekir.

Hata kodu göstergesi	Problem Giderilmesi
001	Ölcme cihazınin X ekseni yaklaşık 8,5% (5°) otomatik nivelman aralıgün disinda.	- Ölcme cihazıni X ekseni boyunca yetiden konumländirn.
002 Ölçme cihazınin Y ekseni yaklaşık 8,5% (5°) otomatik nivelman aralıgün disinda.	- Ölçme cihazıni Y ekseni boyunca yetiden konumländirn.
003 (GRL 500 HV)	Ölcme cihazınin Z ekseni dikey modda yaklaşık 8,5% (5°) otomatik nivelman aralıgün disinda.	- Ölçme cihazıni dikey modda Z ekseni boyunca yetiden konlmandirn.
004 Ölçme cihazi bir konum/DDşikligienden sonra 8,5%dan fazlaarrantyk duruyor.	- Ölçme cihazıni yetiden konumlendirn.
	Tek ekseni diğimli istletmede ±8,5%'lukarrantyk araligi asildi.	- Egün tuşuna 18 veya 20 ekranda%8,5-altinda birarranty dege-ri gõsterlinceye kadar basin (Bakınüz: "Egün ayari", sayfa 251).
005 Otomatik nivelman suresi asildi. Ölçme cihazınin nivenlmani yaplamiyor.	- Ölçme cihazıni Warrantybirmir zemine yetleştin veya güvenli bi-cimde bir sehpaya takin. Ortam titresimiş olmaldir.
006 Tek ekseniarrantylisiyledimde istenenarrantyl iulaşlamyor.	- Ölçme cihazıni Warrantybirmir zemine yetleştin veya güvenli bi-cimde bir sehpaya takin. Ortam titresimiş olmaldir.
007 Lazerin rotasyon basl donmuyor.	- Centre-Line modu tuşuna 19 vinyal sesi/ ses Şiddeti tuşuna 24 aynlanda basin. - Ölçme cihazıni Warrantyk kapatn (Bakınüz: "Kapama", sayfa 249). - Ölçme cihazıni tekrar a.cn.
008 Centre-Line modundaki arama calismasi es- nasinda lazer isini hareket aralıgün sonuna kadar lazer algilaycincn alglama alaninda bu-lunmaz.	- Ölçme cihazilile lazer algilaycincn birbiririni gürüş baglantisin kesilip kesilmindedigi kontrl edin ve gerekiyorsa olçme cihaz- zini yetiden konumlendirn. Hata devam ederse, olçme cihazilile lazer algilayciarasindaki mesafeyi azaltin.
009 Diş etkilerle (duşme veya Şiddetli carpma) Centre-Line modu bozulmuc durumda.	- Ölçme cihazıni yetiden konumlendirn. Olçme cihazıni Warrantybirmir zemine yetleştin veya güvenli bi- cimde bir sehpaya takin. Ortam titresimiş olmaldir. - Ortahattı aranma ilemini tekrar�建in (Bakınüz: "Centre- Line modu", sayfa 251). Arama calismasi esnasindo lazer isini nin hareket aralıgün ki- siler veya Dennis optik engellerle keseilmindediginden emin olun. Hata devam ederse, olçme cihazilile lazer algilayciarasindaki mesafeyi azaltin.
020 Genel hatalar	- Centre-Line modu tuşuna 19 vinyal sesi/ ses Şiddeti tuşuna 24 aynlanda basin. - Ölçme cihazlincn kapatn (Bakınüz: "Kapama", sayfa 249). - Ölçme cihazlincn tekrar a.cn.
033 Ortam aydinlatması lazer algilaycı,isin;cok parlak.	- Algilama alanini Gölgeldirn.

Hata kodsuz arızalar

Problem Giderilmesi
Ölcme cihazı veya lazer algilayüncü Türkiye.	- Ölcme cihazı-SAğlam bir zeme yerleştin veya güvenli;bicanmebir sehpaya takın. Ortam titresimişiz olmalDIR.Hata devam ederse yetkili Bosch Mûsteri Servisi ile ilewisimeGPCIN.
	- Ölcme cihazı aküsunu Şarj edin (Bakirüz: "Ölcme cihazın ve la-zer alglacınn akülerinin Şarj edilmesi", sayfa 247).- Ölcme cihazı tekrar acın.Hata devam ederse yetkili Bosch Mûsteri Servisi ile ilewisimeGPCIN.
Ölcme cihazın ve/veya lazer algilayüncü aküleri Şarjolmuyor.	- Ölcme cihazı ve/veya lazer algilay Ticin (tekrar) optimum Şarj arali-gı (0°C ...+40°C)icone gelmesini bekleyin.
Ölcme cihazı ve lazer algilayüncü aık durumda ileken lazer al-glay Ticin aküsü boşaldı.	- R es t 13 tuşana basin.Olcme cihazı kapatildı.
Lazer alglayüncü bozuk, takili veya kayboldu ve hirsizlikalarmı devrede.	- R es t 13 tuşana basin.Sinyal sesi ve olçme cihazi kapatildı.
Lazer alglay Ticada geleçinci bir Yazilim hatasi ortaya;cikiyor.	- Lazer algilayciyi teslimat durumuna resetlemek icin ac-ma/kapama tuşuna 17 ve olçme hassasıgingar tuşuna23 aynianda basin.Olcme hassasıgiri(orta), ekran aydinlatması(etkin), bi-rim goftergesi (mm) ve sinal sesi (normal) standartayarlın terkrar ayarlanir.

Bakım ve servis

Bakım ve temizlik

- Rotasyonlu distomatı, şarj cihazını ve lazer algılayıcıyı daima temiz tutun. - Rotasyonlu distomatı, şarj cihazını ve lazer algılayıcıyı suya veya başka sıvılar içine daldırmayın. - Kirleri ve püskürtüleri nemli, temiz bir bezle silin. Deterjan ve-ya çözücü madde kullanmayın. - Rotasyonlu distomatı, özellikle lazer ışını çıkış deliği bölgesini düzenli aralıklarla temizleyin ve tüylenme veya ipliklenme olmamasına dikkat edin.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti, ürününüzün onarım, bakım ve yedek parçalara ilişkin sorularınızı yanıtlar. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki web sayfasında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi, ürünlerimize ve ilgili aksesuarlara ilişkin sorularınızda size memnuniyetle yardımcı olur. Tüm başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydınevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No:48/29 İskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

Körfez Elektrik

Karaağaç Mah. Sümerbank Cad. No:18/2

Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C

Şahinbey/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Tek Çözüm Bobinaj

Kuşget San. Sit. A Blok 11 Nolu Cd. No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-posta: [e-mail]

260 | Türkçe

Günsah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan

Kayseri

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Asal Bobinaj

Eski Sanayi Sitiye Barbaros Cad. No: 24/C

Samsun

Tel.: [phone]

Fax:[phone]

E-mail: [e-mail]

Ustundag Elektrikli Aletler

Nusretive Mah. Boyacilar Araligi No: 9

Tekirdag

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Marmara Elektrik

Tersane cd. Zencefil Sok.No:6 Karakoy

Istanbul

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Bağrıaçıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu

Konya

Tel.: [phone]

Tel.: [phone]

Faks: [phone]

E-posta: [e-mail]

Ermenistan, Azerbaycan, Gürcistan, Kırgızistan, Moğolistan, Tacikistan, Türkmenistan, Özbekistan

TOO "Robert Bosch" Power Tools, Satış Sonrası Servis Rayimbek Cad., 169/1

050050, Almatı, Kazakistan

Servis E-posta: [e-mail]

Resmi İnternet Sitesi: www.bosch.com, www.bosch-pt.com

Nakliye

Alet içindeki lityum iyon (Li-İyon) aküler, tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler, başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanması durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Bu nedenle gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin.

Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Rotasyonlu distomat, şarj cihazı, lazer algılayıcı, aküler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla geri dönüşüm merkezine yollanmalıdır.

Rotasyonlu distomatı, şarj cihazını, lazer algılayıcıyı ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Kullanım ömrünü tamamlamış elektro ve elektrik aletlere ilişkin 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış akülü fenerler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere bir geri dönüşüm merkezine yollanmak zorundadır.

Cihaza entegre akü sadece atma amacıyla uzman personel tarafından çıkarılabilir. Gövde açıldığı takdirde ölçme cihazı tahrip olabilir.

Aküyü ölçme cihazından çıkarmak için akünün tam olarak boşalmış olması gerekir. Gövdedeki vidaları sökün ve aküyü almak için gövde parçasını çıkarın. Bir kısa devreden kaçınmak için aküdeki bağlantıları teker teker ve arka arkaya ayırın ve sonra kutupları izole edin. Tam olarak boşalma durumunda bile aküde kısa devreye neden olabilecek artık kapasite bulunur.

Aküler/Bataryalar:

Li-İyon:

Lütfen bölüm "Nakliye", sayfa içindeki uyarılara uyun 260.

Değişiklik haklarımız saklıdır.
