| Marque | Bosch |
| Modèle | GRL 500 HV Professional |
| Type de produit | Niveau laser rotatif |
| Dimensions (L x l x h) | 234 x 217 x 194 mm |
| Poids | 2,3 kg (selon EPTA-Procedure 01:2014) |
| Alimentation | Accumulateur Lithium-ion 7,4 V, 3 Ah |
| Autonomie | Environ 25 heures |
| Portée (avec récepteur) | Jusqu'à 250 m (rayon) |
| Précision de nivellement | ±0,1 mm/m (horizontal et vertical) |
| Plage de nivellement automatique | ±8,5 % (±5°) |
| Mode d'inclinaison sur un axe | ±8,5 %, réglable via le clavier |
| Classe laser | 2 (635 nm, <1 mW) |
| Fonctions principales | Nivellement automatique, mode ligne médiane, système antidérive (ADS), alarme antivol, mode repos, contrôle d'étalonnage |
| Récepteur/télécommande | LR 50, portée télécommande jusqu'à 150 m |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et humide ; ne pas utiliser de détergents ou solvants |
| Sécurité | Laser classe 2 ; ne pas diriger le faisceau vers des personnes ou des animaux ; protection Strobe Shield™ contre les perturbations lumineuses |
| Pièces détachées et réparabilité | Service après-vente Bosch ; réparations uniquement par personnel qualifié avec pièces d'origine |
| Température de fonctionnement | -10°C à +50°C |
| Indice de protection | IP 56 (étanche à la poussière et aux projections d'eau) |
| Accessoires inclus | Chargeur, récepteur LR 50, support de mire, coffret (selon version) |
FOIRE AUX QUESTIONS - GRL 500 HV Professional BOSCH
Questions des utilisateurs sur GRL 500 HV Professional BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Niveau laser au format PDF gratuitement ! Retrouvez votre notice GRL 500 HV Professional - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GRL 500 HV Professional de la marque BOSCH.

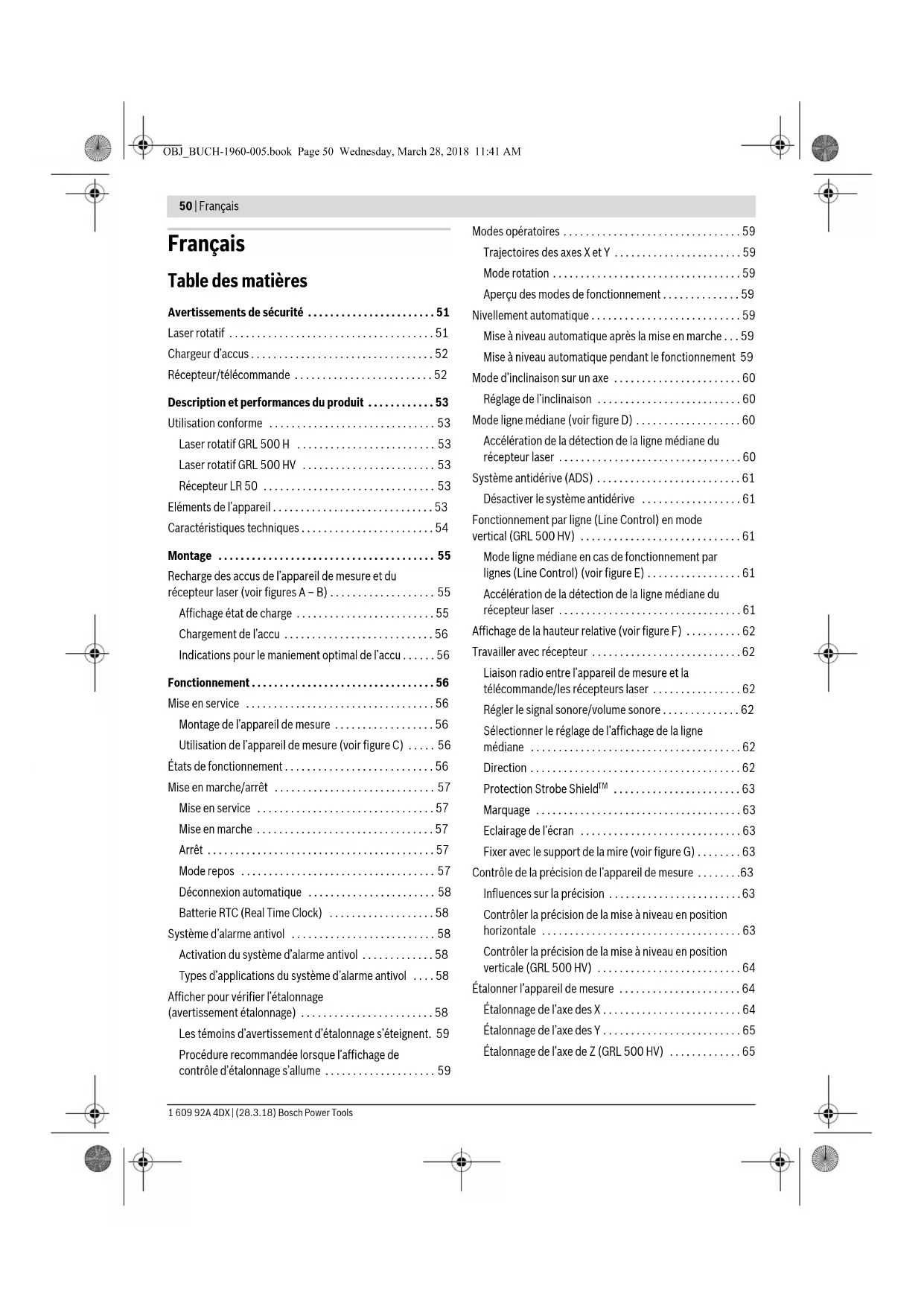

MODE D'EMPLOI GRL 500 HV Professional BOSCH
Avertissements de sécurité 51
Laser rotatif 51
Chargeur d'accus 52
Récepteur/télécommande 52
Description et performances du produit 53
Utilisation conforme 53
Laser rotatif GRL 500 H 53
Laser rotatif GRL 500 HV 53
Récepteur LR 50 53
Éléments de l'appareil 53
Caractéristiques techniques 54
Montage 55
Recharge des accus de l'appareil de mesure et du
récepteur laser (voir figures A-B) 55
Affichage état de charge 55
Chargement de l'accu 56
Indications pour le maniement optimal de l'accu. 56
Fonctionnement 56
Mise en service 56
Montage de l'appareil de mesure 56
Utilisation de l'appareil de mesure (voir figure C) 56
États de fonctionnement 56
Mise en marche/arrêt 57
Mise en service 57
Mise en marche 57
Arrêt 57
Mode repos 57
Déconnexion automatique 58
Batterie RTC (Real Time Clock) 58
Système d'alarme antivol 58
Activation du système d'alarme antivol 58
Types d'applications du système d'alarme antivol 58
Afficher pour vérifier l'étalonnage
(avertissement étalonnage) 58
Les témoins d'avertissement d'étalonnage s'éteignent. 59
Procédure recommandée lorsque l'affichage de
contrôle d'étalonnage s'allume 59
Modes opératoires 59
Trajectoires des axes X et Y 59
Mode rotation 59
Aperçu des modes de fonctionnement 59
Nivellement automatique 59
Mise à niveau automatique après la mise en marche...59
Mise à niveau automatique pendant le fonctionnement 59
Mode d'inclinaison sur un axe 60
Réglage de l'inclinaison 60
Mode ligne médiane (voir figure D) 60
Accélération de la détection de la ligne médiane du récepteur laser 60
Système antidérive (ADS) 61
Désactiver le système antidérive 61
Fonctionnement par ligne (Line Control) en mode vertical (GRL 500 HV) 61
Mode ligne médiane en cas de fonctionnement par lignes (Line Control) (voir figure E) 61
Accélération de la détection de la ligne médiane du récepteur laser 61
Affichage de la hauteur relative (voir figure F) 62
Travailler avec récepteur 62
Liaison radio entre l'appareil de mesure et la télécommande/les récepteurs laser 62
Régler le signal sonore/volume sonore 62
Sélectionner le réglage de l'affichage de la ligne médiane 62
Direction 62
Protection Strobe ShieldTM 63
Marquage 63
Éclairage de l'écran 63
Fixation avec le support de la mire (voir figure G) 63
Contrôle de la précision de l'appareil de mesure 63
Influences sur la précision 63
Contrôle de la précision de la mise à niveau en position horizontale 63
Contrôle de la précision de la mise à niveau en position verticale (GRL 500 HV) 64
Étalonnage de l'appareil de mesure 64
Étalonnage de l'axe des X 64
Étalonnage de l'axe des Y 65
Étalonnage de l'axe de Z (GRL 500 HV) 65
Français 51
Instructions d'utilisation 66
Réglage de l'affichage des unités 66
Lunettes de vision du faisceau laser (accessoire) 66
Travailler avec le trépied (accessoire) 66
Travailler avec le dispositif de fixation murale et unité d'alignement (accessoire) 66
Travailler avec la mire graduée (accessoire) (voir figure H) 66
Exemples d'utilisation 66
Contrôler la profondeur de fouilles (voir figure 1) 66
Guide de dépannage 67
Pannes avec codes d'erreurs 67
Pannes sans codes d'erreur 68
Entretien et Service Après-Vente 68
Nettoyage et entretien 68
Service Après-Vente et Assistance 69
France 69
Belgique, Luxembourg 69
Suisse 69
Transport 69
Élimination des déchets 69
Avertissements de sécurité
Laser rotatif
Pour une utilisation sans danger et en toute sécurité de l'appareil de mesure, lisez attentivement toutes les instructions et tenez-en compte. Si l'appareil de mesure n'est pas utilisé conformément aux instructions, les dispositifs de protection intégrés dans l'appareil sont susceptibles d'être endommagés. Faites en sorte que les étiquettes d'avertissement se trouvant sur l'appareil de mesure restent toujours lisibles. CONSERVEZ CES INSTRUCTIONS DANS UN LIEU SÛR ET REMETTEZ-LES À TOUT NOUVEL UTILISATEUR DE L'APPAREIL DE MESURE.
instructions, les dispositifs de protection intégrés dans l'appareil sont susceptibles d'être endommagés. Faites en sorte que les étiquettes d'avertissement se trouvant sur l'appareil de mesure restent toujours lisibles. CONSERVEZ CES INSTRUCTIONS DANS UN LIEU SÛR ET REMETTEZ-LES À TOUT NOUVEL UTILISATEUR DE L'APPAREIL DE MESURE.
Attention - si d'autres dispositifs d'utilisation ou d'ajustage que ceux indiqués ici sont utilisés ou si d'autres procédés sont appliqués, ceci peut entraîner une exposition dangereuse au rayonnement.
Cet appareil de mesure est fourni avec une plaque d'avertissement (dans la représentation de l'appareil de mesure se trouvant sur la page des graphiques elle est marquée du numéro 8).
Avant la première mise en service, recouvrir le texte de la plaque d'avertissement par l'autocollant fourni dans votre langue.
Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser. Vous risquez sinon d'éblouir des personnes, de causer des accidents ou de blesser les yeux.
Au cas où le faisceau laser frappe un œil, fermez immédiatement les yeux et déplacez la tête pour l'éloigner du faisceau. Ne jamais apporter de modifications au dispositif laser. Ne jamais apporter de modifications au dispositif laser. - Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux visualiser le faisceau laser, elles ne protègent cependant pas du rayonnement laser. - Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs. Ne faire réparer l'appareil de mesure que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil de mesure. Ne pas laisser les enfants utiliser l'appareil de mesure laser sans surveillance. Ils risqueraient d'éblouir d'autres personnes par mégarde. Ne pas faire fonctionner les appareils de mesure en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. L'appareil de mesure produit des étincelles qui peuvent enflammer les poussières ou les vapeurs.
Protéger l'appareil de mesure de toute source de chaleur, comme p. ex. l'exposition directe au soleil, au feu, à l'eau et à l'humidité. Il y a risque d'explosion.
Dans de mauvaises conditions, du liquide peut s'écouler de la batterie ; évitez tout contact. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, consultez en plus un médecin. Le liquide qui s'écoule des batteries peut causer des irritations ou des brûlures.
En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventilez le lieu de travail et, en cas de malaise, consultez un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires. Ne rechargez l'accu qu'avec le chargeur fourni avec l'appareil. Un chargeur approprié à un type spécifique d'accu peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accus.
Ne placez pas l'appareil de mesure et la platine de mesure à proximité de stimulateurs cardiaques. Les aimants de l'appareil de mesure et de la platine de mesure génèrent un champ qui peut entraver le fonctionnement des stimulateurs cardiaques.
- Maintenez l'appareil de mesure et la platine de mesure éloignés des supports de données magnétiques et des appareils réagissant aux sources magnétiques. L'effet des aimants de l'appareil de mesure et de la platine de mesure peut entraîner des pertes de données irréversibles.
Chargeur d'accus
Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.
▷ Ce chargeur n'est pas prévu pour être utilisé par des enfants ni par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances. Ce chargeur peut être utilisé par les enfants (âgés d'au moins 8 ans) et par les personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances, lorsque ceux-ci sont sous la surveillance d'une personne responsable de leur sécurité ou après avoir reçu des instructions sur la façon d'utiliser le chargeur en toute sécurité et après avoir bien compris les dangers inhérents à son utilisation. Sinon, il existe un risque de blessures et d'utilisation inappropriée.
Ne laissez pas les enfants sans surveillance lors de l'utilisation, du nettoyage et de l'entretien. Faites en sorte que les enfants ne jouent pas avec le chargeur.
N'exposez pas le chargeur à la pluie ou à l'humidité. La pénétration d'eau dans un chargeur augmente le risque d'un choc électrique.
Ne chargez l'appareil de mesure qu'avec le chargeur fourni. Maintenez le chargeur propre. Un encrassement augmente le risque de choc électrique. Avant toute utilisation, contrôlez le chargeur, la fiche et le câble. Ne pas utiliser le chargeur si des défauts sont constatés. Ne pas démonter le chargeur soi-même et ne le faire réparer que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Des chargeurs, câbles et fiches endommagés augmentent le risque d'un choc électrique. Ne pas utiliser le chargeur sur un support facilement inflammable (tel que papier, textiles etc.) ou dans un environnement inflammable. L'échauffement du chargeur lors du processus de charge augmente le risque d'incendie. En cas d'endommagement et d'utilisation non conforme de l'accumulateur, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent irriter les voies respiratoires.
Récepteur/télécommande
Il est impératif de lire et de respecter toutes les instructions. GARDER PRÉCIEUSEMENT CES INSTRUCTIONS.
Ne faire réparer l'appareil de mesure que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil de mesure. Ne pas faire fonctionner les appareils de mesure en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. L'appareil de mesure produit des étincelles qui peuvent enflammer les poussières ou les vapeurs.
Protéger l'appareil de mesure de toute source de chaleur, comme p. ex. l'exposition directe au soleil, au feu, à l'eau et à l'humidité. Il y a risque d'explosion.
Dans de mauvaises conditions, du liquide peut s'écouler de la batterie; évitez tout contact. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, recherchez en plus une aide médicale. Le liquide qui s'écoule des batteries peut causer des irritations ou des brûlures.
En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires. Ne recharger l'accu qu'avec le chargeur fourni avec l'appareil. Un chargeur approprié à un type spécifique d'accu peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accus.
Description et performances du produit
Utilisation conforme
Laser rotatif GRL 500 H
L'appareil de mesure est conçu pour la détermination et le contrôle de traces et plans parfaitement horizontaux. L'appareil de mesure est conçu pour une utilisation à l'extérieur, mais il peut également être utilisé à l'intérieur.
Laser rotatif GRL 500 HV
L'appareil de mesure est conçu pour la détermination et le contrôle de traces et plans parfaitement horizontaux, de lignes verticales, d'alignements et de points d'aplomb.
L'appareil de mesure est conçu pour une utilisation à l'extérieur, mais il peut également être utilisé à l'intérieur.
Récepteur LR 50
Le récepteur est conçu pour la détection rapide de faisceaux laser en rotation ainsi que pour la télécommande du laser rotatif.
Le récepteur laser est conçu pour une utilisation en intérieur et à l'extérieur.
Note : Le LR 50 sert à la fois de récepteur laser et de télécommande. Pour une meilleure lisibilité des descriptions et instructions, le LR 50 est désigné comme « récepteur laser » dans le texte ci-dessous.
Éléments de l'appareil
La numérotation des éléments se réfère à la représentation du laser rotatif, du chargeur et du récepteur sur les pages graphiques.
Laser rotatif
1 Faisceau d'aplomb (GRL 500 HV) 2 Sortie du rayonnement laser 3 Couvercle de prisme (aluminium, verre) 4 Alarme antivol à LED 5 Contacts de charge pour récepteur laser 6 Station de charge/maintien de charge pour récepteur laser 7 Faisceau laser 8 Plaque signalétique du laser 9 Numéro de série du laser rotatif 10 Filetage du trépied 5/8" (vertical) (GRL 500 HV) 11 Couvercle de la fiche de charge
12 Filetage du trépied 5/8" (horizontal) 13 Touche Reset 14 Prise pour fiche de charge
Récepteur
15 Écran 16 Repère central 17 Touche Marche/Arrêt 18 Touche d'inclinaison haut 19 Touche du mode ligne médiane 20 Touche d'inclinaison bas 21 Touche du mode repos 22 Touche alarme antivol 23 Touche de réglage de la précision de mesure 24 Touche signal sonore/volume sonore 25 Touche étalonnage 26 Zone de réception pour faisceau laser 27 Numéro de série du récepteur de faisceau laser 28 Contacts de charge
Éléments d'affichage du récepteur de faisceau laser
29 Affichage pour l'état de charge de l'accu du laser rotatif 30 Affichage pour l'état de charge de l'accu du récepteur laser 31 Affichage texte pour inclinaison/erreur 32 Affichage texte pour hauteur relative/intervalle d'étalonnage 33 Affichage pour la liaison radio 34 Affichage pour l'avertissement de température 35 Affichage pour l'intervalle d'étalonnage 36 Affichage pour l'alarme antivol 37 Affichage pour l'avertissement de mise à niveau 38 Voyant d'alerte fonction anti-chocs 39 Affichage pour la direction « faisceau laser au-dessus de la ligne médiane » 40 Affichage pour la direction « faisceau laser au-dessous de la ligne médiane » 41 Affichage pour le mode d'inclinaison 42 Affichage pour le mode ligne médiane 43 Affichage pour la ligne médiane 44 Affichage pour le mode repos 45 Affichage pour le signal sonore/volume sonore 46 Affichage pour la précision de mesure « fine » 47 Affichage pour la précision de mesure « moyenne » 48 Affichage pour la précision de mesure « grossière »
Chargeur
49 Chargeur 50 Fiche de charge 51 Connecteur de câble 52 Fiche de secteur
Bosch Power Tools 1609 92A 4DX(28.3.18)
54 | Français
Accessoires/pièces de rechange
53 Support de la mire 54 Vis de réglage du support de la mire 55 Platine de mesure du laser de chantier* 56 Vis de fixation du support de la mire 57 Niveau à bulle du support de la mire 58 Cadre de la baie du récepteur laser 59 Dispositif de fixation murale/unité d'alignement
60 Vis de fixation du dispositif de fixation murale 61 Vis de l'unité d'alignement 62 Vis 5/8" sur le dispositif de fixation murale 63 Trépied 64 Lunettes de vision du faisceau laser 65 Coffret
*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez les accessoires complets dans notre programme d'accessoires.
Caractéristiques techniques
| Laser rotatif | GRL 500 H | GRL 500 HV |
| N° d'article | 3 601 K61 A.. 3 601 K61 B.. | |
| Zone de travail (rayon) | ||
| - sans récepteur, env. 1) | 10 m | 10 m |
| - avec récepteur, env. | 250 m | 250 m |
| Précision de niveaument 2) 3) | ||
| - horizontal | ±0,1 mm/m | ±0,1 mm/m |
| - vortical | - | ±0,1 mm/m |
| Plage typique de niveaument automatique | ±8,5 % (±5°) ±8,5 % (±5°) | |
| Temps typique de niveaument | 15 s 15 s | |
| Vitesse de rotation | 600 tr/min 600 tr/min | |
| Mode d'inclinaison sur un axe (réglable via le clavier et l'affichage) | ±8,5 % | ±8,5 % |
| Précision 2) | ±0,1 % | ±0,1 % |
| Système d'alarme antivol | ● | ● |
| Affichage pour l'intervalle d'étalonnage | ● | ● |
| Température de fonctionnement | -10...+50 °C -10...+50 °C | |
| Température de stockage | -20...+70 °C -20...+70 °C | |
| Humidité relative de l'air max. | 90 % 90 % | |
| Hauteur d'application max. au-dessus de la hauteur de référence | 2000 m 2000 m | |
| Classe laser | 2 | 2 |
| Type de laser | 635 nm, <1 mW | 635 nm, <1 mW |
| Divergence ligne laser | 0,4 mrad (angle plein) | 0,4 mrad (angle plein) |
| Ø Faisceau laser à l'orifice de sortie env. 2) | 4 mm | 4 mm |
| Plage de fréquences de fonctionnement | 863-870 MHz | 863-870 MHz |
| Puisance d'émission max. | 20 mW | 20 mW |
| Raccord de trépied | ||
| - vortical | 5/8" | 5/8" |
| - horizontal | - | 5/8" |
| Poids suivant EPTA-Procedure 01:2014 | 2,3 kg | 2,3 kg |
| Dimensions (longueur x largeur x hauteur) | 234 x 217 x 194 mm | 234 x 217 x 194 mm |
| Type de protection | IP 56 (étanche à la poussière et aux projections d'eau) | IP 56 (étanche à la poussière et aux projections d'eau) |
| Accumulateur | Lithium ion | Lithium ion |
| Tension nominale | 7,4 V | 7,4 V |
| Capacité | 3 Ah | 3 Ah |
| Nombre cellules de batteries rechargeables | 4 | 4 |
| Autonomie env. | 25 h | 25 h |
| 1) La portée (rayon) peut être réduite par des conditions défavorables (par ex. exposition directe au soleil). | ||
| 2) pour 20 °C | ||
| 3) le long des axes | ||
| Pour permettre une identification précise de votre laser rotatif, le numéro de série 9 est inscrit sur la plaque signalétique. | ||
1609 92A4DX|（28.3.18）BoschPowerTools
Français|55 Récepteur/télécommande LR 50
| N° d'article | 3 601 K69 A.. |
| Longueur d'ondes captable | 625-645 nm |
| Portée (rayon)1) 2) | |
| - Récepteur avec laser rotatif | 250 m |
| - Télécommande | 150 m |
| Angle de réception | 70° (±35°) |
| Précision de mesure3) | |
| - Réglaoge « fin » | ±1 mm ±2 mm |
| - Réglage « moyen » | ±3 mm ±5 mm |
| - Réglage « approximatif » | ±7 mm ±10 mm |
| Taille de l'affichage | 62 x 31 mm |
| Surface de réception | 100 x 18 mm |
| Température de fonctionnement | -10°C ... +50°C |
| Température de stockage | -20°C ... +70°C |
| Humidité relative de l'air max. | 90 % |
| Hauteur d'application max. au-dessus de la hauteur de reférence | 2000 m |
| Plage de fréquences de fonctionnement | 863-870 MHz |
| Puisance d'émission max. | 20 mW |
| Réglage d'activation pour le mode repos | |
| - Les touches ne servent pas pendant plus de 30 minutes | ● |
| - Le faisceau laser n'est pas capnépendant plus de 30 minutes | ● |
| Système d'alarme antivol | 0-150 m |
| Affichage pour l'intervalle d'étalonnage | ● |
| Poids suivant EPTA-Procedure 01:2014 | 0,3 kg |
| Dimensions(longueur x largeur x hauteur) | 152 x 77 x 32 mm |
| Type de protection | IP 56 (étanche à la poussière et aux projections d'eau) |
| Accumulateur | Lithium ion |
| Tension nominale | 7,4 V |
| Capacité | 1 Ah |
| Nombre cellules de batteries rechar-gables | 2 |
| Autonomie env. | 25 h4) |
| 1) La portée (rayon) peut être réduite par des conditions défavorables (par ex. exposition directe au soleil). | |
| 2) en fonction de la distance entre récepteur et laser rotatif | |
| 3) à une distance de 30 m | |
| 4) quand l'éclairage de l'écran est désactivé | |
| Pour identifier sans erreur votre récepteur laser/telecommande, reportez-vous au nombre de série 27 figurant sur la plaque signalétique. | |
Chargeur
| N° d'article 2 610 A16 4.. | |
| Durée de charge | env. 3 h |
| Tension de charge de l'accu | 12 V= |
| Courant de charge | 5 A |
| Classe de protection | ☐/☐ |
Montage
Recharge des accus de l'appareil de mesure et du récepteur laser (voir figures A-B)
Ne pas utiliser un autre chargeur. Le chargeur fourni avec l'appareil de mesure est adapté à l'accumulateur Lithium-ion intégré dans votre appareil de mesure. Tenez compte de la tension du réseau! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique du chargeur.
ATTENTION
L'appareil de mesure et le récepteur laser ne doivent être rechargés que
dans des locaux secs. Le câble de charge n'est pas homologué pour une utilisation à l'extérieur ou en environnement humide.
Note : Les accus de l'outil de mesure et du récepteur laser sont livrés partiellement chargés. Pour obtenir les performances maximales, charger les accus jusqu'à leur pleine capacité avant la première utilisation.
La batterie Lithium-ion peut être rechargée à tout moment, sans que sa durée de vie n'en soit réduite. Le fait d'interrompre le processus de charge n'endommage pas la batterie.
Affichage état de charge
Pour afficher l'état de charge des accus de l'appareil de mesure et du récepteur laser, l'appareil de mesure doit être branché (voir « Mise en marche », page 57).
| Affichages de l'écran | Signification Capacité | Temps de me-sure approxi-matif restant. | |
| 29 | L'accu est complètement chargé | 60-100 % | 15-25 h |
| 30 | |||
| 29 | L'accu est par-tiellement dé-chargé. | 40 - 60 % | 10 - 15 h |
| 30 | |||
| 29 | L'accu est par-tiellement dé-chargé. | 20-40% | 5-10 h |
| 30 | |||
| 29 | L'accu est par-tiellement dé-chargé. | 10 - 20% | 2,5-5 h |
| 30 | |||
| 29 | L'accu doit être rechargé. | 0-10% | 0-2,5h |
| 30 | |||
Si l'appareil de mesure est débranché et le récepteur laser dans la station de charge/maintien de charge 6, l'état de charge de l'accu peut être affiché comme suit :
- Appuyer sur la touche du mode repos 21 jusqu'à ce qu'un signal sonore retentisse.
Les états de charge des accus 29 et 30 sont affichés.
Après 5 s l'affichage s'éteint.
Chargement de l'accu
- Nettoyez quand ils sont sales les contacts de charge avec un chiffon sec.
- Brancher la fiche 51 dans la prise du chargeur prévu à cet effet 49.
L'appareil de mesure peut être chargé indépendamment de la cellule de réception laser, cette dernière peut uniquement être chargée avec l'appareil de mesure.
Appareil de mesure (voir figure A) :
Ouvrir le couvercle 11 de la prise du chargeur 14. Enfoncer la fiche d'alimentation 52 dans la prise électrique et la fiche du chargeur 50 dans la prise du chargeur 14.
Récepteur (voir figure B) :
- Insérer le récepteur laser dans la station de charge/maintien de charge 6. Ouvrir le couvercle 11 de la prise du chargeur 14.
- Enfoncer la fiche d'alimentation 52 dans la prise électrique et la fiche du chargeur 50 dans la prise du chargeur 14.
29
Les accus sont en cours de charge.
30
Pendant ce processus de charge, les segments clignotent l'un après l'autre.
Une fois la charge terminée, débrancher l'appareil de mesure et le récepteur laser.
Débrancher le chargeur lorsque celui-ci n'est pas utilisé pendant une période prolongée. Protégez le chargeur contre la pluie !
Indications pour le maniement optimal de l'accu
Ne ranger l'appareil de mesure et le récepteur laser qu'à des endroits qui respectent la plage des températures prescrites, voir « Caractéristiques techniques ». Ne pas les laisser dans une voiture par ex. en été.
Si l'autonomie de l'accu diminue considérablement après les recharges effectuées, cela signifie que l'accu est usagé et qu'il doit être remplacé.
Respectez les indications concernant l'élimination.
Fonctionnement
Mise en service
Protégez l'appareil de mesure et le récepteur laser de l'humidité et d'une exposition directe au soleil. N'exposez pas l'appareil de mesure et le récepteur laser à des températures extrêmes ou à des variations brusques de température. Ne les laissez pas trop longtemps dans une voiture, par exemple en été. Après un changement brusque de température, attendez que l'appareil de mesure et le récepteur laser atteignent la température ambiante avant de les mettre en marche. L'exposition à des températures extrêmes ou les fortes fluctuations de température risquent d'altérer la précision de l'appareil de mesure et du récepteur laser.
temps dans une voiture par exemple en été. Après un changement de température brusque, attendre que l'appareil de mesure et le récepteur laser atteignent la température ambiante avant de les mettre en marche. L'exposition à des températures extrêmes ou à de fortes fluctuations de température risque d'altérer la précision de l'appareil de mesure et du récepteur laser.
Évitez les chocs ou les chutes de l'appareil de mesure.
Lorsque l'appareil de mesure a été soumis à de fortes sollicitations extérieures, effectuez toujours un contrôle de précision avant de continuer à travailler (voir « Contrôle de la précision de l'appareil de mesure », page 63).
Mode horizontal
(GRL 500 H/
GRL 500 HV)
Mode vertical
(GRL 500 HV)
Positionnez l'appareil de mesure sur un support stable en position horizontale ou verticale, montez-le sur un trépied ou sur le dispositif de fixation murale 59 avec unité d'alignement.
- Positionnez l'appareil de mesure sur un support stable en position horizontale ou verticale, montez-le sur un trépied ou sur le dispositif de fixation murale 59 avec unité d'alignement.
Compte tenu de sa précision de nivellement, l'appareil de mesure réagit très sensiblement aux chocs et aux changements de position. Veillez pour cette raison à maintenir l'appareil de mesure dans une position stable afin d'éviter d'interrompre son fonctionnement après une opération de renivellement.
Utilisation de l'appareil de mesure (voir figure C)
L'appareil de mesure fonctionne via les touches du récepteur laser. L'utilisation peut se faire soit directement sur l'appareil de mesure (le récepteur laser est raccordé à la station de charge/maintien de charge 6) soit via une liaison radio (le récepteur laser fait office de télécommande).
États de fonctionnement
Le système composé de l'appareil de mesure et du récepteur laser a 3 états de fonctionnement possibles :
- En fonctionnement
Toutes les fonctions de l'appareil de mesure et du récepteur laser sont activées. Voir « Mise en marche », page 57.
- Mode repos
Pour économiser l'énergie, la plupart des fonctions de l'appareil de mesure sont désactivées après 2 heures maximum. Le système d'alarme antivol et le système antidérive sont toujours activés. Tous les réglages (signal sonore/volume sonore, précision de mesure, inclinaison, etc.) sont enregistrés. Voir « Mode repos », page 57.
- Déconnecté
Toutes les fonctions de l'appareil de mesure et du récepteur laser sont désactivées.
Voir « Arrêt », page 57, et « Déconnexion automatique », page 58.
Mise en marche/arrêt
Ne dirigez pas le faisceau laser vers des personnes ou des animaux et ne regardez jamais dans le faisceau laser, même si vous êtes à grande distance de ce dernier. Ne laissez pas sans surveillance l'appareil de mesure allumé et éteignez-le après l'utilisation. D'autres personnes pourraient être éblouies par le faisceau laser.
Note : Avant d'utiliser l'appareil de mesure, vous devez effectuer un contrôle de la précision (voir « Contrôle de la précision de l'appareil de mesure », page 63).
Mise en service
Note : lors de la livraison, l'appareil de mesure et le récepteur laser sont coupés (le récepteur laser peut remplir les fonctions d'une télécommande).
Pour économiser l'énergie, ne mettre en marche l'appareil de mesure et le récepteur laser qu'au moment de leur utilisation.
Mise en marche
Pour connecter l'appareil de mesure, insérer le récepteur laser dans la station de charge/maintien de charge 6 et appuyer ensuite sur la touche Marche/Arrêt 17.
ou
- Pousser le récepteur laser dans la station de charge/maintien de charge 6 et le faire ressortir de la station de charge/maintien de charge. Ensuite, pour enclencher l'appareil de mesure, vous devez appuyer sur la touche Marche/Arrêt 17 dans les 30 minutes.
Résultat
Tous les écrans s'allument brièvement. - Le nivellement automatique démarre (voir « Nivellement automatique », page 59). - Le système antidérive est activé 30 s après le nivellement automatique (voir « Système antidérive (ADS) », page 61).
L'appareil de mesure émet alors le faisceau laser 7 (GRL 500 H) ou 7 et le faisceau de soudure 1 (GRL 500 HV).
Arrêt
- Appuyer environ 2 s sur la touche Marche/Arrêt 17.
Résultat
- La rotation cesse, le faisceau laser est arrêté. Tous les écrans et éclairages d'écrans sont coupés.
Note : lorsque le récepteur laser et le laser rotatif sont éteints, le récepteur laser doit de nouveau être inséré dans la station de charge/maintien de charge 6 pour être mis en marche.
Mode repos
À l'aide du récepteur laser, l'appareil de mesure peut être mis en mode repos pendant un maximum de 2 heures.
Pour enclencher le mode repos, il suffit d'appuyer sur la touche correspondante 21.
En mode repos, l'affichage du mode repos 44 s'allume sur le récepteur laser et lorsque le système d'alarme antivol est activé, l'affichage de l'alarme antivol 36 est allumé également. Lorsque le système d'alarme antivol est activé, la LED correspondante 4 clignote sur l'appareil de mesure. Tous les autres écrans et le faisceau laser sont éteints. Le système antidérive reste activé. Pour mettre fin au mode repos, il suffit d'appuyer de nouveau sur la touche du mode repos 21.
Le mode repos est enclenché automatiquement lorsque le rayon laser reste plus de 30 min sans parcourir le champ de réception 26 ou que les touches du récepteur laser ne sont pas activées pendant plus de 30 min.
Note : Si le récepteur laser et le laser rotatif restent plus de 2 h en mode repos, ils sont tous les deux automatiquement arrêtés. Le récepteur laser doit de nouveau être inséré dans la station de charge/maintien de charge 6 pour être mis en marche.
Le réglage par défaut à la livraison est [mode repos désactivé].
Pour activer le mode de repos, actionnez simultanément pendant env. 2 s la touche Marche/Arrêt 17 et la touche Mode de repos 21 quand l'appareil de mesure est allumé.
Sur l'écran s'affiche pendant env. 3 s le nouvel état [mode de repos activé = SLP On] et le symbole mode de repos 44. Le réglage n'est pas mémorisé à l'arrêt de l'appareil. L'appareil de mesure démarre toujours avec le mode repos désactivé.
- Pour désactiver le mode de repos, actionnez simultanément pendant env. 2 s la touche Marche/Arrêt 17 et la touche Mode de repos 21 quand l'appareil de mesure est allumé.
Sur l'écran s'affiche pendant env. 3 s le nouvel état [mode de repos désactivé = SLP OFF] et le symbole mode de repos 44.
Déconnexion automatique
Dans certaines conditions, l'appareil de mesure et le récepteur laser se déconnectent automatiquement (voir le résultat « Arrêt », page 57) : - L'appareil de mesure reste pendant plus de 2,5 h en dehors de la plage de mise à niveau automatique sans que le code d'erreur alors généré ne soit supprimé (voir « Guide de dépannage », page 67). - Alors que le mode repos est activé, l'appareil de mesure n'est pas réenclenché dans les 2 h. - Le système antidérive reste déclenché pendant plus de 2,5 h. - L'appareil de mesure se trouve en dehors de la plage des températures de service.
Avant que l'appareil de mesure et le récepteur laser ne se déconnectent automatiquement, un signal sonore retentit en même temps que l'affichage d'avertissement de température 34 clignote pendant 5 s.
Après la déconnexion automatique : - Vous devez si nécessaire attendre jusqu'à ce que l'appareil de mesure et le récepteur laser se trouvent de nouveau dans la plage des températures de service. - Le cas échéant, repositionnez l'appareil de mesure et remettez-le en marche.
Batterie RTC (Real Time Clock)
Si, à la mise en marche de l'appareil, l'affichage de l'intervalle d'étalonnage 35 clignote pendant env. 10 s, la pile RTC et l'accu intégré sont faibles. L'intervalle d'étalonnage n'est plus surveillé.
- Consultez un Service Après-Vente autorisé pour outillage Bosch.
Système d'alarme antivol
Le système composé de l'appareil de mesure et du récepteur laser prévient le vol grâce à 2 systèmes de sécurité :
- l'appareil de mesure ne peut fonctionner qu'avec le récepteur laser car il ne possède pas de panneau de commande ;
- lorsque l'appareil de mesure s'écarte du point de référence, un signal acoustique et un signal visuel sont émis sur l'appareil de mesure et sur le récepteur laser.
Activation du système d'alarme antivol
Le réglage de livraison par défaut est [système d'alarme antivol désactivé].
- Alors que l'appareil de mesure est allumé, appuyer sur la touche d'alarme antivol 22.
Le système d'alarme antivol est activé.
L'affichage de l'alarme antivol 36 et la LED d'alarme antivol 4 s'allument.
Le réglage du système d'alarme antivol est enregistré au moment de l'arrêt.
Pour désactiver, appuyez sur la touche alarme antivol 22 lorsque l'appareil de mesure est allumé.
Types d'applications du système d'alarme antivol
Type d'application Mécanisme de sécurité
Appareil de mesure enclenché
ou
Appareil de mesure en mode repos
Système d'alarme activé
L'affichage de l'alarme antivol 36 est allumé en continu
La LED d'alarme antivol 4 clignote lentement sur l'appareil de mesure
Appareil de mesure déconnecté
Le récepteur laser est arrêté et pas inséré dans la station de charge/maintien de charge 6.
Système d'alarme désactivé
L'affichage de l'alarme antivol 36 n'est pas allumé
La LED d'alarme antivol 4 ne clignote pas sur l'appareil de mesure
Si l'appareil de mesure est éteint ou déplacé de sa position actuelle pendant plus de 5 s alors que le système d'alarme est activé, le système d'alarme se déclenche : - Un signal sonore est émis sur l'appareil de mesure et le récepteur laser. Le niveau de pression acoustique en dB(A) du signal sonore atteint jusqu'à 110 dB(A). Il n'est pas modifiable au moyen du réglage de volume du signal sonore normal. - Ne tenez pas le récepteur près de l'oreille ! Le son fort peut provoquer des séquelles auditives. Toutes les fonctions de commande sont bloquées.
- La LED d'alarme antivol 4 clignote rapidement sur l'appareil de mesure.
- L'affichage de l'alarme antivol 36 clignote sur le récepteur laser.
Pour arrêter l'alarme déclenchée, il faut appuyer sur la touche de l'alarme antivol 22. Le signal sonore s'arrête.
Toutes les fonctions de commande sont débloquées.
À la mise en marche de l'appareil, tous les réglages sont réinitialisés (voir « Mise en marche », page 57).
Le système d'alarme antivol est de nouveau activé.
Afficher pour vérifier l'étalonnage (avertissement étalonnage)
À la mise en marche, la nécessité de faire contrôler le calibrage de l'appareil de mesure est signalée sur l'écran du récepteur laser par différents affichages en combinaison avec l'affichage « CAL ».
Note : Les capteurs pour la fonction avertissement d'étalonnage (intervalle d'étalonnage, température de stockage, secousses ou chocs de l'appareil de mesure) sont actifs après la première mise en service.
| Affichages de l'écran | Cause |
| L'ajretissement d'étalonnage | |
| CAL est allumé. | L'intervalle d'étalonnage (tous les 12 mois) est écoulé. |
| L'affichage de l'intervalle d'étalonnage 35 est allumé |
| CAL | est allumé. | L'appareil de mesure est stocké hors de la plage des températures de stockage admis-sibles. |
| L'affichage d'avertisse-ment de température | 34 est allumé |
| CAL | est allumé. | L'appareil de mesure a été ex- pose à une grossse secousse (p. |
| (L)affichage d'avertissement de chic | 38 est allumé | ex. un chic suite à une chute sur le sol). |
Après un bref temps d'affichage, les témoins de contrôle de l'étalonnage ne se rallument qu'à l'enclenchement.
Les témoins d'avertissement d'étalonnage s'éteignent.
Vous avez la possibilité d'éteindre les affichages jusqu'à ce que la cause de l'avertissement d'étalonnage survienne de nouveau.
| Alors que l'advertissement d'étalonnage est allu- mé, appuyer pendant env. 2 s sur la touche de l'étalonnage 25. Les affichages de contrôle d'étalonnage ne s'all- meront de nouveau que lorsque la cause de l'advertissement d'étalonnage survendra une nouvelle fois. |
Procédure recommandée lorsque l'affichage de contrôle d'étalonnage s'allume
| Étape d'intervention voir | |
| page | |
1. Vérifier la précision du niveau (63)
| 2a L'écart à 30 m est dans les limites maxi-males admissibles de ±3,0 mm :les tiemoins d'ajretissement d'étalonnages'éteignent 59 |
2b. L'écart à 30 m est en dehors des limites maximales admissibles de ±3,0 mm : étalonner l'appareil de mesure (64)
3b. Vérifier la précision du niveau (63)
| Étape d'intervention voirpage |
| 4bAprès l'étalonnage, si l'ecart à 30 m est dans les limites maximes admissibles de ±3,0 mm :l'appareil est pleinement opérationnel et peut être utilisé sans perte de précision. |
| Après l'étalonnage, si l'ecart à 30 m est toujours en dehors des limites maximes admissibles de ±3,0 mm :faites contrôle l'appareil de mesure dans un point de service après-vente Bosch |
Modes opératoires
Trajectoires des axes X et Y Les axes X et Y sont marqués au-dessus de la tête rotative sur le boîtier.
Mode rotation
L'appareil de mesure fonctionne à une vitesse de rotation définie (600 min -1 ), qui est étudiée pour l'utilisation d'un récepteur laser.
Aperçu des modes de fonctionnement
Nivellement automatique à la mise en route/pendant le fonctionnement - Mode d'inclinaison sur un axe - Mode ligne médiane - Système antidérive (ADS) - Fonctionnement par ligne (Line Control) en mode vertical (GRL 500 HV)
Nivellement automatique
Mise à niveau automatique après la mise en marche
Après la mise en marche, l'appareil de mesure contrôle son horizontalité et compense automatiquement l'inclinaison de l'appareil à l'intérieur de la plage de nivellement automatique de 8,5% (5°).
Pendant la mise à niveau, l'affichage d'avertissement correspondant 37 clignote.
GRL 500 HV : À la mise en route, l'appareil de mesure détecte automatiquement les positions horizontale et verticale. Vous pouvez basculer entre les positions horizontale et verticale pour faire un repositionnement sans arrêter l'appareil.
Mise à niveau automatique pendant le fonctionnement
Si l'appareil de mesure se trouve en dehors de la plage de mise à niveau automatique d'environ 8,5% (5°) suite à un changement de position, une remise à niveau automatique n'est plus possible, un code d'erreur est généré (voir « Guide de dépannage », page 67).
Lorsque l'appareil est correctement remis à niveau, il vérifie constamment la position horizontale. En cas de modifications de la position, il est remis à niveau automatiquement. Pour éviter les mesures erronées, la rotation du faisceau laser s'arrête pendant le processus de nivellement.
Mode d'inclinaison sur un axe
En position horizontale de l'appareil de mesure, la mise à niveau se fait automatiquement en fonctionnant sur une inclinaison à axe unique, selon l'axe des X. Le plan de rotation peut être orienté autour de l'axe des X dans une plage de ±8,5 %.
Remarque : Pour pouvoir effectuer un réglage d'inclinaison également à partir de la mise en marche de l'appareil, il faut attendre la fin de la mise à niveau automatique (voir « Guide de dépannage », page 67). Cela évite les erreurs de mesure ultérieures.
Réglage de l'inclinaison
Le réglage de l'inclinaison est possible dans une plage de ±8,5 %.
Appuyer sur la touche d'inclinaison 18 ou 20 et la maintenir enfoncée jusqu'à ce que l'inclinaison souhaitée s'affiche à l'écran.
- Relâcher la touche d'inclinaison 18 ou 20.
Pendant le réglage de la mise à niveau, l'affichage d'avertissement correspondant 37 clignote.
L'affichage du mode d'inclinaison 41 est allumé en continu.
- Appuyer en même temps sur les touches d'inclinaison 18 et 20.
Auto
Le réglage de l'inclinaison est désactivé. La mise à niveau automatique est activée (voir « Nivellement automatique », page 59).
En cas de dépassement de la plage d'inclinaison de ±8,5 %, l'affichage du mode d'inclinaison 41 s'éteint et un code d'erreur s'affiche (voir « Guide de dépannage », page 67).
Mode ligne médiane (voir figure D)
En mode Ligne médiane, l'appareil de mesure essaie de trouver automatiquement la ligne médiane du récepteur laser par un mouvement ascendant et descendant de la tête rotative.
- Appuyer environ 2 s sur la touche du mode ligne médiane 19.
Le mouvement automatique ascendant et descendant de la tête rotative démarre.
Déroulement de la recherche :
- La tête rotative bascule vers le haut jusqu'à la butée.
- Le faisceau laser est mis en marche.
- La tête rotative bascule vers le bas. 4a. Le faisceau laser rencontre le champ de réception 26 et trouve la ligne médiane.
4b. Le faisceau laser ne trouve pas le champ de réception jusqu'au bout de la plage de basculement ; un code d'erreur s'affiche (voir « Guide de dépannage », page 67).
Pendant la recherche de la ligne médiane, l'affichage d'avertissement de mise à niveau 37 clignote.
L'affichage du mode ligne médiane 42 est allumé en continu.
Dès que le faisceau laser rencontre le champ de réception 26, un signal strident retentit jusqu'à ce que la ligne médiane soit trouvée.
La vitesse à laquelle la tête rotative se déplace diminue dès que le faisceau laser rencontre le champ de réception 26. Une fois la ligne médiane trouvée, l'appareil de mesure coupe le mode ligne médiane automatiquement. L'inclinaison réglée est enregistrée et affichée à l'écran.
- Pour interrompre le mode ligne médiane en cours de recherche, appuyer sur la touche du mode ligne médiane 19.
ou
- Appuyer en même temps sur les touches d'inclinaison 18 et 20 pour activer la mise à niveau automatique.
Accélération de la détection de la ligne médiane du récepteur laser
La recherche de la ligne médiane du récepteur laser commence toujours par un mouvement ascendant de la tête rotative. Lorsque la position connue du récepteur laser se situe en dessous de la ligne médiane et que le faisceau laser n'est pas encore dans le champ de réception, il est possible d'inverser le sens de déplacement du faisceau laser.
- Appuyer environ 2 s sur la touche du mode ligne médiane 19. Le mouvement automatique ascendant et descendant de la tête rotative démarre. Appuyer sur la touche d'inclinaison 20. La tête rotative se déplace vers le bas.
Système antidérive (ADS)
L'appareil de mesure est équipé d'un système antidérive qui empêche la mise à niveau à une hauteur modifiée et évite donc toute erreur de hauteur en cas de changements de position, de secousses de l'appareil de mesure ou de vibrations du support.
Le système antidérive est activé env. 30 s après la mise en route de l'appareil de mesure.
Pendant l'activation, l'affichage d'avertissement de choc 38 clignote lentement. Après l'activation, l'affichage s'allume en continu.
Lorsque la position verticale de l'appareil de mesure est modifiée ou qu'une force de secousse est enregistrée, le système antidérive est déclenché : la rotation du laser est arrêtée et l'affichage de l'avertissement de choc 38 clignote. De plus, un signal strident retentit pendant 5 s sur le récepteur laser.
Alors que le système antidérive est déclenché, appuyer brièvement sur la touche Marche/Arrêt 17.
Le nivellement automatique démarre (voir « Mise à niveau automatique pendant le fonctionnement », page 59).
- Vérifier alors la hauteur du faisceau laser par rapport à un point de référence et rectifier le cas échéant la hauteur de l'appareil de mesure.
Désactiver le système antidérive
Le système antidérive peut être désactivé pendant le fonctionnement de l'appareil de mesure.
- Enfoncer la touche Marche/Arrêt 17. Le système antidérive est désactivé. L'affichage de l'avertissement de choc 38 n'est plus visible.
Le réglage n'est pas mis en mémoire à l'arrêt de l'appareil. L'appareil de mesure démarre toujours avec le système antidérive activé.
Fonctionnement par ligne (Line Control) en mode vertical (GRL 500 HV)
Lorsque l'appareil de mesure est en mode vertical, vous pouvez positionner le plan de rotation le long de l'axe X pour des ajustements simples ou des alignements parallèles.
Pour faire tourner le plan horaire, enfoncer la touche d'inclinaison 18 et pour le faire tourner dans le sens antihoraire, enfoncer la touche d'inclinaison 20.
Le positionnement est possible dans une plage de ±8,5 %.
La vitesse à laquelle la tête rotative se déplace démarre lentement et augmente de manière continue.
Mode ligne médiane en cas de fonctionnement par lignes (Line Control) (voir figure E)
En mode Ligne médiane, l'appareil de mesure essaie de trouver automatiquement la ligne médiane du récepteur laser par un mouvement vers la gauche/droite de la tête rotative.
Appuyer environ 2 s sur la touche du mode ligne médiane 19. Le déplacement automatique vers la gauche/droite de la tête rotative démarre.
Déroulement de la recherche :
- La tête rotative bascule vers la droite jusqu'à la butée.
- Le faisceau laser est mis en marche.
- La tête rotative bascule vers la gauche. 4a. Le faisceau laser rencontre le champ de réception 26 et trouve la ligne médiane. ou 4b. Le faisceau laser ne trouve pas le champ de réception jusqu'au bout de la plage de basculement ; un code d'erreur s'affiche (voir « Guide de dépannage », page 67).
Pendant la recherche de la ligne médiane, l'affichage d'avertissement de mise à niveau 37 clignote.
L'affichage du mode ligne médiane 42 est allumé en continu.
Dès que le faisceau laser rencontre le champ de réception 26, un signal strident retentit jusqu'à ce que la ligne médiane soit trouvée.
La vitesse à laquelle la tête rotative se déplace diminue dès que le faisceau laser rencontre le champ de réception 26. Une fois la ligne médiane détectée, l'appareil de mesure coupe le mode ligne médiane automatiquement.
- Pour interrompre le mode ligne médiane en cours de recherche, appuyer sur la touche du mode ligne médiane 19.
OU
- Appuyer en même temps sur les touches d'inclinaison 18 et 20 pour activer la mise à niveau automatique.
tation dans les sens
Accélération de la détection de la ligne médiane du récepteur laser
La recherche de la ligne médiane du récepteur laser commence toujours par un mouvement vers la droite de la tête rotative. Lorsque la position connue du récepteur laser se situe à gauche de la ligne médiane et que le faisceau laser n'est pas encore dans le champ de réception, il est possible d'inverser le sens de déplacement du faisceau laser.
Appuyer environ 2 s sur la touche du mode ligne médiane 19. La tête rotative se déplace automatiquement vers la droite. Appuyer sur la touche d'inclinaison 20. La tête rotative se déplace vers le bas.
62 | Français
Affichage de la hauteur relative (voir figure F)
La distance entre le plan de rotation et la ligne médiane s'affiche sur l'écran comme une valeur absolue (en [mm] ou en [pouce]).
Voir aussi « Régler l'affichage des unités », page 66.
Travailler avec récepteur
Pour les mesures en extérieur et sur de grandes distances à l'intérieur, utiliser le récepteur laser pour trouver le faisceau laser.
- Placer le récepteur laser de sorte que le faisceau laser puisse atteindre le champ de réception 26.
Liaison radio entre l'appareil de mesure et la télécommande/les récepteurs laser
À la livraison de l'appareil de mesure, le récepteur laser fourni LR 50 fait office de télécommande via une liaison radio.
L'affichage de la liaison radio 33 est visible et indique la fonction de télécommande sur le récepteur laser.
Il est possible d'assigner plusieurs récepteurs laser LR 50 à l'appareil de mesure.
- Éteindre l'appareil de mesure et le récepteur laser.
- Insérer le récepteur laser supplémentaire dans la station de charge/maintien de charge 6.
- Enfoncer la touche Marche/Arrêt 17.
L'affichage de la liaison radio 33 est visible et indique la fonction de télécommande sur le récepteur laser.
- Retirer à nouveau le récepteur laser de la station de charge/maintien de charge. Pour mettre ensuite en marche l'appareil de mesure, appuyez sur la touche Marche/Arrêt 17 dans les 30 minutes qui suivent.
Note : Si plusieurs récepteurs laser ont été assignés à l'appareil de mesure, c'est le dernier récepteur laser à avoir été assigné qui assure la fonction télécommande. Les autres récepteurs laser fonctionnent uniquement en récepteurs (pas en télécommande).
Les réglages tels que la précision de la mesure ou le signal sonore peuvent être faits individuellement sur chaque récepteur laser.
Lorsque le récepteur laser avec fonction de télécommande est coupé, l'appareil de mesure se déconnecte. Les récepteurs supplémentaires doivent être coupés individuellement.
Lorsque la fonction radio est interrompue, un signal sonore est émis et l'affichage de la liaison radio 33 clignote en même temps.
C'est le signal indiquant que les affichages d'avertissement (tels que le vol, l'antidérive, l'étalonnage) ne sont plus visibles et que l'appareil de mesure ne peut plus être commandé à distance.
Note : Le mode repos de l'appareil de mesure peut uniquement être activé et désactivé en appuyant sur la touche mode repos 21 du récepteur laser assurant la fonction de télécommande.
Régler le signal sonore/volume sonore
La position du faisceau laser sur la zone de réception 26 peut être indiquée par un signal sonore.
Vous pouvez choisir entre 2 volumes sonores ou couper le signal sonore.
Le réglage de livraison par défaut est [signal sonore normal].
Appuyer sur la touche du signal sonore/volume sonore 24 jusqu'à obtention du réglage souhaité.
pas d'affichage : le signal sonore est coupé
signal sonore normal
signal sonore puissant
Le réglage pour le signal sonore/volume sonore est mis en mémoire à l'arrêt de l'appareil.
Sélectionner le réglage de l'affichage de la ligne médiane
Vous pouvez définir avec quelle précision la position du faisceau laser sur le champ de réception est affichée comme « centrée »
Le réglage de livraison par défaut est [précision de mesure « moyen/3 mm »].
- Appuyer sur la touche de la précision de la mesure 23 jusqu'à l'obtention du réglage souhaité.
Exemple : l'écran affiche le degré de précision de la mesure (« fine », « moyenne » ou « grossière ») et la valeur précise.
mesure « fine »/« moyenne »/« grossière » et la valeur précise.
Le réglage de la précision de la mesure est mis en mémoire à l'arrêt de l'appareil.
La position du faisceau laser dans le champ de réception 26 s'affiche :
La position du faisceau laser dans le champ de réception 26 s'affiche :
- sur l'écran 15, à l'avant et à l'arrière du récepteur laser, par l'indication de direction « Faisceau au-dessus de la ligne Médiane » 39 ou « Faisceau au-dessous de la ligne Médiane » 40, ou encore par l'affichage de la ligne Médiane 43.
- avec le signal sonore en option.
Récepteur laser trop bas : si le faisceau laser n'atteint que la moitié supérieure du champ de réception 26, l'indication de direction « Faisceau laser au-dessus de la ligne médiane » 39 s'allume et la valeur positive dans l'affichage de la hauteur relative 32 indique de combien le récepteur laser doit être décalé vers le haut.
Déplacer le récepteur laser dans le sens de la flèche vers le haut. À l'approche du marquage central 16, seule la pointe de l'indication de direction 39 est affichée.
- Déplacer le récepteur laser dans le sens de la flèche vers le haut. À l'approche du marquage central 16, seule la pointe de l'indication de direction 39 est affichée.
Récepteur laser trop haut : si le faisceau laser n'atteint que la moitié inférieure du champ de réception 26, l'indication de direction « Faisceau laser au-dessous de la ligne médiane » 40 s'allume et la valeur négative dans l'affichage de la hauteur relative 32 indique de combien le récepteur laser doit être décalé vers le bas. Si le signal sonore est activé, un signal à cadence rapide est émis.
- Déplacer le récepteur laser dans le sens de la flèche vers le bas. À l'approche du marquage central 16, seule la pointe de l'indication de direction 40 est affichée.
Récepteur laser centre : si le faisceau laser atteint le champ de réception 26 à hauteur du marquage central 16, l'affichage de la ligne Médiane s'allume 43. Si le signal sonore est activé, un signal continu retentit.
Lorsque l'appareil de mesure est déplacé de sorte que le faisceau laser quitte de nouveau le champ de réception 26, l'indication de direction affichée en dernier 39 ou 40 clignote pendant env. 5 s.
Protection Strobe Shield™
Le récepteur laser a des filtres électroniques en guise de lampes stroboscopiques. Les filtres protègent p. ex. des perturbations dues aux feux de signalisation des machines de chantier.
Marquage
Sur le marquage central 16, à gauche et à droite du récepteur laser, vous avez la possibilité de marquer la hauteur du faisceau laser, lorsqu'il atteint le milieu du champ de réception 26.
Lors du marquage, veillez à ajuster l'appareil de mesure verticalement (pour un faisceau laser horizontal) ou bien horizontalement (pour un faisceau laser vertical), sinon les marquages sont déplacés par rapport au faisceau laser.
Éclairage de l'écran
Le réglage de livraison par défaut est
[éclairage d'affichage activé].
Après 30 s d'inactivité des touches, l'éclairage de l'écran s'éteint automatiquement.
Appuyer sur une touche quelconque ou orienter le faisceau laser pour qu'il atteigne le champ de réception réenclenchera l'éclairage de l'écran.
- Pour couper l'éclairage de l'écran, appuyer simultanément sur la touche Marche/Arrêt 17 et la touche Signal sonore/Volume sonore 24.
Le réglage de l'éclairage de l'écran est mis en mémoire à l'arrêt de l'appareil.
Fixer avec le support de la mire (voir figure G)
Vous pouvez fixer le récepteur laser à l'aide du support de la mire 53 aussi bien sur une mire de laser de chantier 55 (accessoire) que sur d'autres accessoires ayant une largeur de 65 mm maximum.
- Serrer le cadre de la baie 58 avec la vis de fixation 56 sur le support de la mire 53.
- Desserrer la vis de fixation 54, insérer le support de la mire par exemple sur la mire du laser de chantier 55 et desserrer la vis de fixation 54. Le niveau à bulle 57 vous permet de mettre horizontal le support de la mire 53.
Un appareil de mesure pas d'aplomb entraîne des mesures erronées.
- Insérer le récepteur laser dans le cadre de la baie 58.
Contrôle de la précision de l'appareil de mesure
Les opérations qui suivent doivent uniquement être confiées à des personnes formées et qualifiées. Lors de la réalisation d'un contrôle de précision ou de l'étalonnage d'un appareil de mesure, il est primordial de bien connaître les lois physiques et les facteurs d'influence.
Influences sur la précision
C'est la température ambiante qui exerce la plus grande influence. Ce sont notamment les différences de température entre le sol et la hauteur de travail qui peuvent faire dévier le faisceau laser.
Étant donné que les résultats de mesure peuvent être altérés à la fois par des facteurs extérieurs (températures extrêmes, fortes variations de température, etc.) et par des facteurs mécaniques (par ex. chutes ou chocs violents), il est important de vérifier le calibrage de l'appareil avant chaque travail.
Ces déviations commencent à avoir de l'importance à partir d'une distance à mesurer de 20 m env. et, à une distance de 100 m, elles peuvent dépasser de deux à quatre fois la déviation à 20 m.
Puisque la stratification de la température est à son maximum à proximité du sol, l'appareil de mesure devrait toujours être monté sur un trépied à partir d'une distance à mesurer de 20 m. En plus, si possible, installez l'appareil de mesure au centre de la zone de travail.
Si l'appareil de mesure dépasse l'écart maximal admissible lors de l'une des mesures décrites ci-après, effectuez un étalonnage (voir « Étalonner l'appareil de mesure », page 64) ou faites contrôler l'appareil de mesure dans un point de service après-vente Bosch.
Contrôler la précision de la mise à niveau en position horizontale
Pour ce contrôle, vous aurez besoin d'une distance dégagée de 30 m sur un sol stable devant un mur. Effectuez un processus de mesure complet pour chacun des axes X et Y.
Montez l'appareil de mesure en position horizontale à une distance de 30 m du mur sur un trépied ou placez-le sur un sol stable et plan. Mettez l'appareil de mesure en service.
- Une fois le nivellement terminé, marquez le milieu du point laser sur le mur (point I).
Tournez l'appareil de mesure de 180°, laissez-le se niveler automatiquement et marquez le milieu du faisceau laser sur le mur (point II). Veillez à ce que le point II soit positionné de manière aussi verticale que possible au-dessus ou en dessous du point I.
L'écart entre les deux points I et II marqués sur le mur indique l'écart réel d'exactitude de l'appareil de mesure pour l'axe mesuré.
Répétez ce processus de mesure pour l'autre axe. Pour ce faire, tournez l'appareil de mesure avant le processus de mesure de 90°.
Pour une distance de mesure de 30 m, l'écart maximal admissible est de :
30 m × ±0,1 mm/m = ±3,0 mm.
L'écart entre les points I et II ne doit par conséquent pas être supérieur à 6 mm pour chacune des 2 mesures.
Contrôler la précision de la mise à niveau en position verticale (GRL 500 HV)
Pour ce contrôle, vous aurez besoin d'une distance dégagée sur un sol stable devant un mur d'une hauteur de 10 m. Fixez un fil d'aplomb sur le mur.
Montez l'appareil de mesure en position verticale sur un trépied ou placez-le sur un sol stable et plan. Mettez l'appareil de mesure en marche et laissez-le se niveler.
Alignez l'appareil de mesure de manière à ce que le faisceau laser atteigne le centre de l'extrémité supérieure du fil d'aplomb. La différence entre le faisceau laser et le fil d'aplomb se trouvant sur l'extrémité inférieure du fil indique l'écart de l'appareil de mesure de la verticale.
Pour une distance mesurée de 10 m de haut, l'écart maximal admissible est de :
10 m × ±0,1 mm/m = ±1 mm
L'écart ne doit par conséquent pas être supérieur à 1 mm.
Étalonner l'appareil de mesure
Les opérations qui suivent doivent uniquement être confiées à des personnes formées et qualifiées. Lors de la réalisation d'un contrôle de précision ou de l'étalonnage d'un appareil de mesure, il est primordial de bien connaître les lois physiques et les facteurs d'influence.
Étalonnez l'appareil de mesure le plus précisément possible ou faites-le contrôler dans un SAV Bosch. Un étalonnage imprécis donne des résultats de mesure erronés. Ne démarrez l'étalonnage que lorsque vous devez procéder à l'étalonnage / au calibrage de l'appareil de mesure. Tant que l'appareil de mesure se trouve en mode étalonnage, vous devez effectuer l'étalonnage jusqu'au bout, afin d'éviter d'obtenir par la suite des résultats de mesure erronés.
Note : Une fois l'étalonnage réalisé, les affichages permettant son contrôle ne sont de nouveau visibles que lorsque la cause d'un avertissement d'étalonnage survient de nouveau.
Pour l'étalonnage, il vous faut une distance dégagée d'au moins 30 m sur un terrain stable devant un mur droit.
Toujours étalonner tous les axes (GRL 500 H : axe des X et des Y ; GRL 500 HV : axe des X, des Y et des Z).
Étalonnage de l'axe des X
- Monter l'appareil de mesure en position horizontale sur un trépied 63 (accessoire). - Placer le trépied à 30 m devant le mur. L'affichage incrusté de l'axe des X sur l'appareil de mesure doit alors s'afficher vertical par rapport au mur. - Mettre l'appareil de mesure en marche.
- Appuyer en même temps pendant env. 2 s sur la touche d'étalonnage 25 et la touche d'inclinaison 18.
Le symbole d'étalonnage pour l'axe des X s'affiche à l'écran.
Pendant la mise à niveau automatique, l'affichage d'avertissement correspondant 37 clignote.
- Attendre que l'appareil de mesure soit mis à niveau. - Retrouver la ligne médiane à l'aide du récepteur laser et reporter la hauteur « X1 » de la ligne médiane sur le mur.
- Faire pivoter l'appareil de mesure de 180° sans modifier la hauteur du trépied.
- Attendre que l'affichage d'avertissement de mise à niveau 37 ne clignote plus et que l'appareil de mesure soit mis à niveau. Retrouver la ligne médiane à l'aide du récepteur laser et reporter la nouvelle hauteur « X2 » de la ligne médiane sur le mur. Déterminer le milieu exact entre les lignes médianes « X1 » et « X2 » et placer dessus le marquage médian 16 du récepteur laser.
Appuyer sur la touche d'inclinaison 18 ou 20 jusqu'à ce que l'affichage de la ligne médiane 43 soit allumé en continu. Si le signal sonore est activé, un signal continu retentit. Appuyer sur la touche 25 pour enregistrer l'étalonnage.
Le symbole de fin de l'étalonnage s'affiche à l'écran.
Pour être certain que l'étalonnage a été effectué correctement, vous devez contrôler ensuite la précision de mise à niveau (voir « Contrôler la précision de la mise à niveau en position horizontale », page 63). Si l'écart est toujours en dehors des limites maximales tolérées de ± 3,0 mm, faire contrôler l'appareil de mesure par un SAV Bosch.
Étalonnage de l'axe des Y
Monter l'appareil de mesure en position horizontale sur un trépied 63 (accessoire). Placer le trépied à 30 m devant le mur. L'affichage incrusté de l'axe des Y sur l'appareil de mesure doit alors s'afficher vertical par rapport au mur. Mettre l'appareil de mesure en marche.
- Appuyer en même temps pendant env. 2 s sur la touche d'étalonnage 25 et la touche d'inclinaison 20.
Le symbole d'étalonnage pour l'axe des Y s'affiche à l'écran.
Pendant la mise à niveau automatique, l'affichage d'avertissement correspondant 37 clignote.
- Attendre que l'appareil de mesure soit mis à niveau. Retrouver la ligne médiane à l'aide du récepteur laser et reporter la hauteur « Y1 » de la ligne médiane sur le mur.
- Faire pivoter l'appareil de mesure de 180° sans modifier la hauteur du trépied.
- Attendre que l'affichage d'avertissement de mise à niveau 37 ne clignote plus et que l'appareil de mesure soit mis à niveau. Retrouver la ligne médiane à l'aide du récepteur laser et reporter la hauteur « Y2 » de la ligne médiane sur le mur. Déterminer le milieu exact entre les lignes médianes « Y1 » et « Y2 » et placer dessus le marquage médian 16 du récepteur laser.
Appuyer sur la touche d'inclinaison 18 ou 20 jusqu'à ce que l'affichage de la ligne médiane 43 soit allumé en continu. Si le signal sonore est activé, un signal continu retentit. Appuyer sur la touche 25 pour enregistrer l'étalonnage.
Le symbole de fin de l'étalonnage s'affiche à l'écran.
Pour être certain que l'étalonnage a été effectué correctement, vous devez contrôler ensuite la précision de mise à niveau (voir « Contrôler la précision de la mise à niveau en position horizontale », page 63).
Si l'écart est toujours en dehors des limites maximales tolérées de ±3,0 mm, faire contrôler l'appareil de mesure par un SAV Bosch.
Étalonnage de l'axe de Z (GRL 500 HV)
- Tracer au mur une ligne verticale à l'aide d'un fil à plomb.
- Monter l'appareil de mesure en position verticale sur un trépied 63 (accessoire).
- Placer le trépied à 5-10 m devant le mur. - Mettre l'appareil de mesure en marche.
- Appuyer en même temps pendant env. 2 s sur la touche d'étalonnage 25 et la touche d'inclinaison 18.
Le symbole d'étalonnage pour l'axe des Z s'affiche à l'écran.
Orienter le trépied de telle sorte que le faisceau laser croise la ligne verticale au mur.
Pendant la mise à niveau automatique, l'affichage d'avertissement correspondant 37 clignote.
- Attendre que l'appareil de mesure soit mis à niveau.
Appuyer sur la touche d'inclinaison 18 ou 20 jusqu'à ce que le faisceau laser soit le plus parallèle possible à la ligne verticale au mur.
Si vous ne parvenez pas à un bon recouvrement de la ligne, répétez les étapes précédentes (orientation du trépied, mise à niveau de l'appareil de mesure, orientation du faisceau laser à l'aide des touches d'inclinaison).
- Appuyer sur la touche 25 pour enregistrer l'étalonnage.
Pour être certain que l'étalonnage a été effectué correctement, vous devez contrôler ensuite la précision de mise à niveau (voir « Contrôler la précision de la mise à niveau en position verticale », page 64). Si l'écart est toujours hors des limites maximales tolérées de ±1 mm, faire contrôler l'appareil de mesure par un SAV Bosch.
Instructions d'utilisation
L'appareil de mesure est doté d'une interface radio. Observez les restrictions d'utilisation valables localement, par ex. dans les avions ou les hôpitaux. Pour marquer, n'utilisez que le milieu de la ligne laser. La largeur de la ligne laser varie en fonction de la distance.
Régler l'affichage des unités
La distance entre le plan de rotation et la ligne médiane s'affiche sur l'écran en [mm] ou en [pouces : décimale/en fractions].
Le réglage de livraison par défaut est [mm].
- Appuyez en même temps sur la touche du réglage de la précision de la mesure 23 et la touche d'inclinaison 20 jusqu'à atteindre le réglage souhaité.
Le réglage des unités est mis en mémoire à l'arrêt de l'appareil.
Lunettes de vision du faisceau laser (accessoire)
Les lunettes de vision du faisceau laser filtrent la lumière ambiante. L'œil perçoit ainsi la lumière rouge du laser comme étant plus claire.
- Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux visualiser le faisceau laser, elles ne protègent cependant pas du rayonnement laser. Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultraviolets et réduisent la perception des couleurs.
Travailler avec le trépied (accessoire)
L'appareil de mesure dispose d'un support de trépied 5/8" pour mode horizontal sur un trépied. Placez l'appareil de mesure avec le raccord du trépied sur le filet 5/8" du trépied et serrez-le au moyen de la vis de blocage du trépied.
Si le trépied 63 dispose d'une graduation sur la rallonge, le décalage en hauteur peut être réglé directement.
Travailler avec le dispositif de fixation murale et l'unité d'alignement (accessoire)
Il est également possible de monter l'appareil de mesure sur le dispositif de fixation murale avec l'unité d'alignement 59. Vissez à cet effet la vis 5/8" 62 du dispositif de fixation murale dans le raccord de trépied se trouvant sur l'appareil de mesure.
Montage sur un mur : Le montage sur un mur est recommandé p. ex. pour les travaux à une hauteur supérieure à la rallonge de trépieds ou pour les travaux sur un sol instable et sans trépied. Pour ce faire, fixez le dispositif de fixation murale 59 avec l'appareil de mesure monté aussi verticalement que possible sur un mur.
Pour le montage mural, vous pouvez soit serrer le dispositif de fixation murale 59 à l'aide de la vis de fixation 60 sur une barre d'une largeur de 8 mm max, soit l'accrocher à l'aide de deux crochets.
Montage sur un trépied : Il est également possible de visser le dispositif de fixation murale 59 avec le support de trépied sur le dos sur un trépied. Cette fixation est recommandée tout particulièrement pour des travaux pour lesquels le plan de rotation doit être dirigé vers une ligne de référence.
À l'aide de l'unité d'alignement, il est possible de décaler l'appareil de mesure verticalement (lors d'un montage sur un mur) ou horizontalement (lors d'un montage sur un trépied) dans une plage de 16 cm environ. Desserrez à cet effet la vis 61 se trouvant sur l'unité d'alignement, décalez l'appareil de mesure pour le mettre dans la position souhaitée et resserrez la vis 61.
Travailler avec la mire graduée (accessoire) (voir figure H)
Pour le contrôle de planéité ou le marquage des inclinaisons, il est recommandé d'utiliser la mire graduée 55 en combinaison avec le récepteur de faisceau laser.
Une graduation relative (±50 cm) est sur la mire graduée 55. Sa hauteur zéro peut être présélectionnée sur la rallonge. Ceci permet de lire directement des écarts de la hauteur souhaitée.
Exemples d'utilisation
Contrôler la profondeur de fouilles (voir figure I)
- Positionnez l'appareil de mesure sur une surface stable ou montez-le sur un trépied 63.
- Travailler avec le trépied : Alignez le faisceau laser sur la hauteur souhaitée. Reportez ou vérifiez la hauteur sur le lieu cible.
Travailler sans trépied : Déterminez la différence de hauteur entre le faisceau laser et la hauteur du point de référence. Reportez ou vérifiez la différence de hauteur mesurée sur le point cible.
Pour mesurer sur de grandes distances, il est recommandé de positionner l'appareil de mesure toujours au milieu d'un plan de travail et sur un trépied afin de réduire les perturbations.
Pour les travaux sur des terrains instables, monter l'appareil de mesure sur le trépied 63. Veiller à ce que le système antidérive soit activé pour éviter les erreurs de mesure en cas de mouvement de terrain ou de secousses de l'appareil de mesure.
Guide de dépannage
Pannes avec codes d'erreurs
Le code d'erreur d'une panne est affiché à l'écran.
- Éliminer la panne (voir « Remède »).
- Appuyer ensuite en même temps sur les touches du mode Ligne médiane 19 et du signal sonore/volume sonore 24.
Si la panne a été éliminée avec succès, le code d'erreur disparaît et la mise à niveau automatique démarre (voir « Nivellement automatique », page 59).
Si la panne persiste, faire contrôler l'appareil de mesure par un SAV Bosch.
Affichage code Problème Remède d'erreur
| 001 L'axe des X de l'appareil de mesure se trouvehors de la plage de mise à niveau automatique d'env. 8,5 % (5°). | - Positionner de nouveau l'appareil de mesure le long de l'axedes X. | |
| 002 L'axe des Y de l'appareil de mesure se trouvethors de la plage de mise à niveau automatique d'env. 8,5 % (5°). | - Positionner de nouveau l'appareil de mesure le long de l'axedes Y. | |
| 003(GRL 500 HV) | L'axe des Z de l'appareil de mesure se trouve en mode vertical hors de la plage de mise à ni-veau automatique d'env. 8,5 % (5°). | - Positionner de nouveau l'appareil de mesure en mode verti-cal le long de l'axe des Z. |
| 004Après une modification de la position, l'appa-reil de mesure penche de plus de 8,5%. | - Repositionner l'appareil de mesure. | |
| En fonctionnement à inclinaison axe unique,la plage d'inclinaison a été dépassée de ±8,5%. | - Appuyer sur la touche d'inclinaison 18 ou 20 jusqu'à cequ'une valeur d'inclinaison inférieure à 8,5% soit affichée àl'écran (voir « Réglage de l'inclinaison », page 60). | |
| 005 La durée de la mise à niveau automatique estdépassée. L'appareil de mesure ne peut pas'être mis à niveau. | - Poser l'appareil de mesure sur une base stable ou le montersur un trépied. L'environnement doit être exempt de vibra-tions. | |
| 006 L'inclinaison souhaitée en fonctionnement àinclinaison à axe unique n'est pas atteinte. | - Poser l'appareil de mesure sur une base stable ou le montersur un trépied. L'environnement doit être exempt de vibra-tions. | |
| 007 | La tête rotative du laser ne tourne pas. | - Appuyez simultanément sur les touches du mode Ligne mé-diane 19 et du signal sonore/volume sonore 24.- Éteignez l'appareil de mesure (voir « Arrêt », page 57).- Remettre l'appareil de mesure en marche. |
| 008 Pendant le cycle de recherche en mode Lignemediane, le faisceau laser ne trouve pas lechamp de réception du récepteur laser aprèsvoir parcouru toute la plage de bascule-ment. | - Vérifier que la liaison visuelle n'est pas interrompue entre l'appareil de mesure et le récepteur laser et positionner del'esseaire.Si le problème persisté, réduisez la distance entre l'appareilde mesure et le récepteur laser. | |
| Affichage code d'erreur | ||
| 009 Les influences extérieures (telles que les chutes ou des chocs violents) perturbent le mode ligne médiane. | - Repositionner l'appareil de mesure.Poser l'appareil de mesure sur une base stable ou le monter sur un trépied. L'environnement doit être exempt de vibrations.- Redémarrer un cycle de recherche pour才知道 la ligne médiane (voir « Mode ligne médiane », page 60).Assurez-vous qu'aucune personne ou chaque obstacle optique ne s'interpose entre l'appareil et le récepteur pendant la durée de la recherche.Si le problème persististe, réduise la distance entre l'appareil de mesure et le récepteur laser. | |
| 020 | Erreur générale | - Appuyez simultanément sur les touches du mode Ligne médiane 19 et du signal sonore/volume sonore 24.- Éteignez l'appareil de mesure (voir « Arrêt », page 57).- Remettre l'appareil de mesure en marche. |
| 033 L'éclairage ambient est trop clair pour le récepteur laser. | - Ombrager le champ de réception. | |
Pannes sans codes d'erreur
| Problème Remède | |
| L'appareil de mesure ou le récepteur laser ne se mettent pas en marche. | - Poser l'appareil de mesure sur une base stable ou le monter sur un tréliplé. L'environnement doit être exempt de vibrations. Si la panne survient de nouveau, contacter un SAV Bosch auto-risé. |
| - Charger l'accu de l'appareil de mesure (voir « Recharge des ac-cus de l'appareil de mesure et du récepteur laser », page 55). - Remettre l'appareil de mesure en marche. Si la panne survient de nouveau, contacter un SAV Bosch auto-risé. | |
| Les accès de l'appareil de mesure et/ou du récepteur laser ne sont pas charges. | - Attendre que l'appareil de mesure et. ou le récepteur laser aient de nouveau atteint la plage des températures de charge optimes (0 °C ...+40 °C). |
| Alors que l'appareil de mesure et le récepteur laser étaient en marche, l'accu du récepteur laser s'estVIDé. | - Actionnez la touche Reset 13. L'appareil de mesure s'éteint. |
| Le récepteur laser est défectueux, est bloqué ou a été perdu et l'alarme antivol est déclenchée. | - Actionnez la touche Reset 13. Le signal sonore et l'appareil de mesure sont étées. |
| Une panne informatique aléatoire survient sur l'appareil de mesure. | - Pour remettre le récepteur laser dans l'état dans lequel il est livré, appuyer en même temps sur la touche Marche/Arrêt 17 et la touche du réglage de la précision de mesure 23. Les régliages par défaut de la précision de mesure (moyenne), de l'éclairage de l'affichage (activé), de l'affichage des unités (mm) et du signal sonore (normal) seront rétablis. |
Entretien et Service Après-Vente
Nettoyage et entretien
Maintenez le laser à rotation, le chargeur et le récepteur de faisceau laser tous en parfait état de propreté. N'immergez jamais le laser rotatif, le chargeur et le récepteur de faisceau laser dans l'eau ou dans d'autres liquides.
- Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilisez pas de détergents ou de solvants.
- Nettoyez régulièrement le laser rotatif, en particulier les surfaces situées près de l'ouverture de sortie du laser, en veillant à éliminer les poussières.
Service Après-Vente et Assistance
Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
www.bosch-pt.com
Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.
Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres indiqué sur la plaque signalétique du produit.
France
Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tél. : 0811 36 01 22 (coût d'une communication locale)
Fax : (01) 49 45 47 67
E-Mail : contact.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez :
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cedex
Tél. : (01) 43119006
Fax : (01) 43119033
E-Mail : sav.outillage-electroportatif@fr.bosch.com
Belgique, Luxembourg
Tél. : +32 25880589
Fax : +32 25880595
E-Mail : outillage.geredschap@be.bosch.com
Suisse
Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.
Tél. : (044) 8471512
Fax : (044) 847 15 52
E-mail : Aftersales.Service@de.bosch.com
Transport
Les batteries Lithium-ion sont soumises aux règlements de transport des matières dangereuses. L'utilisateur peut transporter les batteries par voie routière sans mesures supplémentaires.
Lors d'une expédition par tiers (par ex. : transport aérien ou entreprise de transport), les mesures à prendre spécifiques à l'emballage et au marquage doivent être observées. Dans un tel cas, lors de la préparation de l'envoi, il est impératif de faire appel à un expert en transport des matières dangereuses.
N'expédiez les accus que si le carter n'est pas endommagé. Recouvrez les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur.
Élimination des déchets
Le laser rotatif, le chargeur, le récepteur ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Ne jetez pas les lasers rotatifs, les chargeurs, le récepteur et les accus/piles dans les ordures ménagères !
Seulement pour les pays de l'Union Européenne :
Conformément à la directive européenne 2012/19/UE, les appareils de mesure dont on ne peut plus se servir, et conformément à la directive européenne 2006/66/CE, les accus/piles usés ou défectueux doivent être isolés et suivre une voie de recyclage appropriée.
Les batteries/piles dont on ne peut plus se servir peuvent être déposées directement auprès de :
Suisse
Batrec AG
3752 Wimmis BE
Les accus intégrés ne doivent être retirés que par une personne qualifiée et uniquement pour leur mise au rebut.
L'appareil de mesure risque d'être endommagé lors de l'ouverture du boîtier.
Ne retirez l'accu de l'appareil de mesure qu'après vous être assuré qu'il est entièrement déchargé. Dévissez les vis du carter et retirez la coque du carter. Pour éviter un court-circuit, débranchez les connexions de l'accu séparément, l'une après l'autre, et isolez ensuite les pôles. Même à l'état déchargé, l'accu conserve une capacité résiduelle risquant de produire un courant en cas de court-circuit.
Batteries/piles :
Lithium-ion :
Respectez les indications données dans le chapitre « Transport », page 69.
Sous réserve de modifications.
Indice
Nivellement automatique après la mise en marche
Après la mise en marche, l'instrument de mesure vérifie la position horizontale et élimine automatiquement les désnivellations dans la plage d'auto-nivellement d'env. 8,5 % (5°).
Pendant le nivellement, l'indication d'avertissement de nivellement 37 clignote.
GRL 500 HV : Après la mise en marche, l'instrument de mesure détecte automatiquement la position horizontale ou verticale. Pour alterner entre les positions horizontale et verticale, vous pouvez le repositionner sans le désactiver.
Nivellement automatique pendant le fonctionnement
Les batteries seront chargées.
30
Activez la fonction Centre-Line 42 avec la touche.
La recherche de la ligne médiane s'effectue alors automatiquement. La ligne médiane est affichée à l'écran.
La vitesse à laquelle se déplace la tête rotative est réglée avec la touche de recherche vers le bas A- 26.
Après la recherche de la ligne médiane, l'organe de mesure se désactive automatiquement et la fonction Centre-Line est active.
Pour activer la fonction Centre-Line pendant la recherche, appuyez sur la touche Centre-Line 19.
N'appuyez jamais simultanément sur les touches de commande 18 et 20, pour éviter un fonctionnement automatique de la commande de largeur.
Recherche de la ligne médiane du tracteur
La recherche de la ligne médiane du tracteur commence toujours par une inclinaison vers la droite de la tête rotative. Si la touche de recherche est inclinée à gauche de la ligne médiane et que la ligne médiane n'est pas trouvée au début du tracteur, il est possible d'incliner la touche de recherche.
234 | Grec
- Appuyez sur la touche Centre-Line 19 pendant environ 2 secondes. La tête rotative se déplace automatiquement vers la droite.
- Appuyez sur la touche de commande 20. La tête rotative se déplace vers la gauche.
Activation du mode automatique (voir figure F)
La position de la ligne médiane est affichée à l'écran en valeur absolue (en [mm] [pouces]).
La méthode de mesure est basée sur le principe de fonctionnement du compteur pour le compteur de débit.
Placez le compteur de débit de manière à ce que l'axe du compteur puisse être aligné avec le sens d'écoulement.
Raccordement avec l'instrument de mesure et l'électrovanne/le compteur de débit
La connexion du capteur de débit avec le compteur LR 50 est effectuée à l'aide du câble de l'instrument de mesure.
Mettez l'interrupteur principal en position de fonctionnement pour l'électrovanne sur le compteur de débit.
L'instrument de mesure peut être utilisé pour mesurer plusieurs débits avec le LR 50.
- Débranchez l'instrument de mesure et le compteur de débit. - Placez le compteur de débit supplémentaire sur la base de fonctionnement/le boîtier.
- Réglez l'interrupteur électrique On-Off 17.
Mettez l'interrupteur principal 33 en position de fonctionnement pour l'électrovanne sur le compteur de débit.
Retirez le compteur de débit de la base de fonctionnement/du boîtier. Ensuite, lorsque vous rebranchez l'instrument de mesure, vous devez appuyer sur l'interrupteur On-Off 17 dans les 30 secondes.
Remarque : Si vous avez installé plusieurs compteurs de débit, le compteur actif est celui qui est en fonctionnement. Les autres compteurs de débit sont inactifs.
Les vis, les écrous de mesure ou les joints ne peuvent pas être utilisés pour chaque compteur de débit séparément.
Lorsque le compteur de débit est désactivé avec la fonction électrovanne, l'instrument de mesure est désactivé. Le compteur de débit supplémentaire doit être désactivé séparément.
Le boîtier de l'appareil de mesure ne doit être ni ouvert ni réparé par l'utilisateur. Confiez toute réparation à un service après-vente agréé.
Il est indiqué que les dispositifs de protection (par exemple, capot, anti-dérive, etc.) ne doivent pas être retirés et que le fonctionnement de l'outil ne doit pas être modifié.
L'interrupteur marche/arrêt de l'outil de mesure peut être activé et désactivé uniquement à l'aide de la touche de mise en marche/arrêt située sur le côté avec la fonction de verrouillage.
Réglage de l'outil de mesure / du récepteur
Système de protection « Strobe Shield™ »
Contrôle de la précision de l'appareil de mesure 294
Influence sur la précision 294
Contrôle de la précision du nivellement en position horizontale...295
Contrôle de la précision du nivellement en position verticale (GRL 500 HV) 295
Calibrage de l'appareil de mesure 295
Calibrage de l'axe X 295
Calibrage de l'axe Y 296
Calibrage de l'axe Z (GRL 500 HV) 296
L'appareil de mesure et le récepteur laser ne doivent être chargés que dans des locaux intérieurs secs.
Le câble de charge ne doit pas être utilisé pour charger à l'extérieur ou dans un environnement humide.
Avertissement : les accumulateurs de l'appareil de mesure et du récepteur laser sont livrés partiellement chargés. Pour garantir une pleine performance des accumulateurs, chargez-les complètement avant la première utilisation.
L'accumulateur Li-ion peut être chargé à tout moment sans réduire sa durée de vie. Une interruption du processus de charge n'endommage pas l'accumulateur.
Indicateur de niveau de charge
Pour afficher l'état de charge des accumulateurs de l'appareil de mesure et du récepteur laser, l'appareil de mesure doit être allumé (voir "Mise en marche", page 289).
Contrôle de la précision de l'appareil de mesure
Les travaux suivants doivent être effectués uniquement par des personnes bien formées et qualifiées. Elles doivent connaître les règles de contrôle de la précision ou d'étalonnage de l'appareil de mesure.
Influences sur la précision
Mise en service 408
Connexion/déconnexion 409
Modes de fonctionnement 411
Trajet des axes X et Y 411
Mode rotatif 411
Modes de fonctionnement 411
Nivellement automatique 411
Nivellement automatique après la mise en service 411
Nivelare automată în timpul funcționării 411
Mod de funcționare cu înclinare după o singură axă .411
Reglarea înclinării 411
Mod Linie mediană (vezi figura D) 412
Caz de utilizare Mecanism de siguranță
Aparatul de măsură pornit.
sau
Aparatul de măsură în modul Repaus.
Moduri de funcționare
Traseul axelor X și Y
Moduri de funcționare
Nivelare automată după pornire/în timpul funcționării
- Mod de funcționare cu înclinare după o singură axă
- Mod Linie median
- Système anti-dérive (ADS)
- Mode de fonctionnement linéaire (Line Control) en mode vertical (GRL 500 HV)
Nivellement automatique
Nivellement automatique après la mise en marche
Après la mise en marche, l'appareil de mesure vérifie la position horizontale et compense automatiquement les dénivelés dans la plage d'auto-nivellement d'env. 8,5 % (5°).
Pendant le nivellement, l'indicateur d'avertissement de nivellement 37 clignote.
GRL 500 HV : Après la mise en marche, l'appareil de mesure reconnaît automatiquement la position horizontale ou verticale. Pour passer de la position horizontale à la position verticale et inversement, vous pouvez le repositionner sans le déconnecter.
Nivellement automatique pendant le fonctionnement
Si, après un changement de position, l'appareil de mesure se trouve en dehors de la plage d'auto-nivellement d'env. 8,5 % (5°), le nivellement n'est plus possible et un code d'erreur est affiché (voir « Remédier aux dérangements », page 418).
Après le nivellement, l'appareil de mesure vérifie en continu la position horizontale. En cas de modifications de position, il se renivelle automatiquement. Pour éviter les erreurs de mesure, la rotation du rayon laser est arrêtée pendant le processus de nivellement.
Mode de fonctionnement avec inclinaison selon un seul axe
En position horizontale de l'appareil de mesure, en mode inclinaison selon un seul axe, l'axe X est nivelé automatiquement. Le plan de rotation peut être incliné dans une plage de ±8,5 % autour de l'axe X.
Indication : Si vous souhaitez effectuer un réglage de l'inclinaison immédiatement après la connexion, vous devez d'abord attendre la fin du nivellement automatique (voir « Nivellement automatique après connexion », page 411). Cela élimine les résultats erronés.
Réglage de l'inclinaison
- FRANÇAIS
- AVERTISSEMENTS DE SÉCURITÉ
- LASER ROTATIF
- CHARGEUR D'ACCUS
- RÉCEPTEUR/TÉLÉCOMMANDE
- DESCRIPTION ET PERFORMANCES DU PRODUIT
- UTILISATION CONFORME
- LASER ROTATIF GRL 500 H
- LASER ROTATIF GRL 500 HV
- RÉCEPTEUR LR
- ÉLÉMENTS DE L'APPAREIL
- RÉCEPTEUR
- ÉLÉMENTS D'AFFICHAGE DU RÉCEPTEUR DE FAISCEAU LASER
- CHARGEUR
- ACCESSOIRES/PIÈCES DE RECHANGE
- MONTAGE
- RECHARGE DES ACCUS DE L'APPAREIL DE MESURE ET DU RÉCEPTEUR LASER (VOIR FIGURES A-B)
- ATTENTION
- L'APPAREIL DE MESURE ET LE RÉCEPTEUR LASER NE DOIVENT ÊTRE RECHARGÉS QUE
- AFFICHAGE ÉTAT DE CHARGE
- CHARGEMENT DE L'ACCU
- INDICATIONS POUR LE MANIEMENT OPTIMAL DE L'ACCU
- FONCTIONNEMENT
- MISE EN SERVICE
- MODE HORIZONTAL
- (GRL 500 HV)
- UTILISATION DE L'APPAREIL DE MESURE (VOIR FIGURE C)
- ÉTATS DE FONCTIONNEMENT
- EN FONCTIONNEMENT
- MISE EN MARCHE/ARRÊT
- MISE EN MARCHE
- RÉSULTAT
- ARRÊT
- MODE REPOS
- DÉCONNEXION AUTOMATIQUE
- BATTERIE RTC (REAL TIME CLOCK)
- SYSTÈME D'ALARME ANTIVOL
- ACTIVATION DU SYSTÈME D'ALARME ANTIVOL
- TYPES D'APPLICATIONS DU SYSTÈME D'ALARME ANTIVOL
- TYPE D'APPLICATION MÉCANISME DE SÉCURITÉ
- AFFICHER POUR VÉRIFIER L'ÉTALONNAGE (AVERTISSEMENT ÉTALONNAGE)
- LES TÉMOINS D'AVERTISSEMENT D'ÉTALONNAGE S'ÉTEIGNENT
- PROCÉDURE RECOMMANDÉE LORSQUE L'AFFICHAGE DE CONTRÔLE D'ÉTALONNAGE S'ALLUME
- MODES OPÉRATOIRES
- MODE ROTATION
- APERÇU DES MODES DE FONCTIONNEMENT
- NIVELLEMENT AUTOMATIQUE
- MISE À NIVEAU AUTOMATIQUE APRÈS LA MISE EN MARCHE
- MISE À NIVEAU AUTOMATIQUE PENDANT LE FONCTIONNEMENT
- MODE D'INCLINAISON SUR UN AXE
- RÉGLAGE DE L'INCLINAISON
- AUTO
- MODE LIGNE MÉDIANE (VOIR FIGURE D)
- DÉROULEMENT DE LA RECHERCHE
- ACCÉLÉRATION DE LA DÉTECTION DE LA LIGNE MÉDIANE DU RÉCEPTEUR LASER
- SYSTÈME ANTIDÉRIVE (ADS)
- DÉSACTIVER LE SYSTÈME ANTIDÉRIVE
- FONCTIONNEMENT PAR LIGNE (LINE CONTROL) EN MODE VERTICAL (GRL 500 HV)
- MODE LIGNE MÉDIANE EN CAS DE FONCTIONNEMENT PAR LIGNES (LINE CONTROL) (VOIR FIGURE E)
- AFFICHAGE DE LA HAUTEUR RELATIVE (VOIR FIGURE F)
- TRAVAILLER AVEC RÉCEPTEUR
- LIAISON RADIO ENTRE L'APPAREIL DE MESURE ET LA TÉLÉCOMMANDE/LES RÉCEPTEURS LASER
- RÉGLER LE SIGNAL SONORE/VOLUME SONORE
- SÉLECTIONNER LE RÉGLAGE DE L'AFFICHAGE DE LA LIGNE MÉDIANE
- LA POSITION DU FAISCEAU LASER DANS LE CHAMP DE RÉCEPTION 26 S'AFFICHE
- DÉPLACER LE RÉCEPTEUR LASER DANS LE SENS DE LA FLÈCHE VERS LE HAUT. À L'APPROCHE DU MARQUAGE CENTRAL 16, SEULE LA POINTE DE L'INDICATION DE DIRECTION 39 EST AFFICHÉE
- PROTECTION STROBE SHIELD™
- MARQUAGE
- ÉCLAIRAGE DE L'ÉCRAN
- FIXER AVEC LE SUPPORT DE LA MIRE (VOIR FIGURE G)
- CONTRÔLE DE LA PRÉCISION DE L'APPAREIL DE MESURE
- INFLUENCES SUR LA PRÉCISION
- CONTRÔLER LA PRÉCISION DE LA MISE À NIVEAU EN POSITION HORIZONTALE
- CONTRÔLER LA PRÉCISION DE LA MISE À NIVEAU EN POSITION VERTICALE (GRL 500 HV)
- ÉTALONNER L'APPAREIL DE MESURE
- ÉTALONNAGE DE L'AXE DES X
- ÉTALONNAGE DE L'AXE DES Y
- ÉTALONNAGE DE L'AXE DE Z (GRL 500 HV)
- INSTRUCTIONS D'UTILISATION
- RÉGLER L'AFFICHAGE DES UNITÉS
- LUNETTES DE VISION DU FAISCEAU LASER (ACCESSOIRE)
- TRAVAILLER AVEC LE TRÉPIED (ACCESSOIRE)
- TRAVAILLER AVEC LE DISPOSITIF DE FIXATION MURALE ET L'UNITÉ D'ALIGNEMENT (ACCESSOIRE)
- TRAVAILLER AVEC LA MIRE GRADUÉE (ACCESSOIRE) (VOIR FIGURE H)
- EXEMPLES D'UTILISATION
- CONTRÔLER LA PROFONDEUR DE FOUILLES (VOIR FIGURE I)
- GUIDE DE DÉPANNAGE
- PANNES AVEC CODES D'ERREURS
- PANNES SANS CODES D'ERREUR
- ENTRETIEN ET SERVICE APRÈS-VENTE
- NETTOYAGE ET ENTRETIEN
- SERVICE APRÈS-VENTE ET ASSISTANCE
- WWW.BOSCH-PT.COM
- FRANCE
- BELGIQUE, LUXEMBOURG
- SUISSE
- TRANSPORT
- ÉLIMINATION DES DÉCHETS
- SEULEMENT POUR LES PAYS DE L'UNION EUROPÉENNE
- BATTERIES/PILES
- LITHIUM-ION
- SOUS RÉSERVE DE MODIFICATIONS
- INDICE
- NIVELLEMENT AUTOMATIQUE APRÈS LA MISE EN MARCHE
- NIVELLEMENT AUTOMATIQUE PENDANT LE FONCTIONNEMENT
- RECHERCHE DE LA LIGNE MÉDIANE DU TRACTEUR
- GREC
- ACTIVATION DU MODE AUTOMATIQUE (VOIR FIGURE F)
- RACCORDEMENT AVEC L'INSTRUMENT DE MESURE ET L'ÉLECTROVANNE/LE COMPTEUR DE DÉBIT
- RÉGLAGE DE L'OUTIL DE MESURE / DU RÉCEPTEUR
- SYSTÈME DE PROTECTION « STROBE SHIELD™
- L'APPAREIL DE MESURE ET LE RÉCEPTEUR LASER NE DOIVENT ÊTRE CHARGÉS QUE DANS DES LOCAUX INTÉRIEURS SECS
- INDICATEUR DE NIVEAU DE CHARGE
- CAZ DE UTILIZARE MECANISM DE SIGURANȚĂ
- MODURI DE FUNCȚIONARE
- TRASEUL AXELOR X ȘI Y
- MODE DE FONCTIONNEMENT AVEC INCLINAISON SELON UN SEUL AXE
Marque : BOSCH
Modèle : GRL 500 HV Professional
Catégorie : Niveau laser
