GRL 500 HV Professional - Laser nivå BOSCH - Gratis bruksanvisning og manual

Merke	Bosch
Modell	GRL 500 HV Professional
Produkttype	Roterende lasernivå
Mål (L x B x H)	234 x 217 x 194 mm
Vekt	2,3 kg (i henhold til EPTA-Prosedyre 01:2014)
Strømforsyning	Litium-ion-akkumulator 7,4 V, 3 Ah
Driftstid	Omtrent 25 timer
Rekkevidde (med mottaker)	Opptil 250 m (radius)
Nivelleringsnøyaktighet	±0,1 mm/m (horisontal og vertikal)
Automatisk nivelleringsområde	±8,5 % (±5°)
Hellingsmodus på én akse	±8,5 %, justerbar via tastaturet
Laserklasse	2 (635 nm, <1 mW)
Hovedfunksjoner	Automatisk nivellering, midtlinjemodus, antidriftsystem (ADS), tyverialarm, hvilemodus, kalibreringskontroll
Mottaker/fjernkontroll	LR 50, fjernkontrollrekkevidde opptil 150 m
Vedlikehold og rengjøring	Rengjør med en myk, fuktig klut; ikke bruk rengjøringsmidler eller løsemidler
Sikkerhet	Laser klasse 2; ikke rett strålen mot personer eller dyr; Strobe Shield™-beskyttelse mot lysforstyrrelser
Reservedeler og reparerbarhet	Bosch kundeservice; reparasjoner kun av kvalifisert personell med originale deler
Driftstemperatur	-10°C til +50°C
Beskyttelsesgrad	IP 56 (støvtett og beskyttet mot vannsprut)
Inkluderte tilbehør	Lader, mottaker LR 50, målestavholder, koffert (avhengig av versjon)

Ofte stilte spørsmål - GRL 500 HV Professional BOSCH

Hvordan aktiverer jeg tyverialarmen på GRL 500 HV?

For å aktivere tyverialarmen, trykk på tyverialarmknappen 22 på lasermottakeren når måleverktøyet er slått på. Tyverialarmdisplayet 36 og tyverialarm-LED 4 lyser. Tyverialarmsystemet er da aktivert.

Hvordan kalibrerer jeg måleverktøyet?

For å kalibrere verktøyet, utfør kalibreringsprosedyren beskrevet i bruksanvisningen. For eksempel, for X-aksen: monter verktøyet på et stativ 30 m fra en vegg, trykk samtidig på kalibreringsknapp 25 og hellingsknapp 18, og følg deretter instruksjonene på skjermen for å definere referansepunktene.

Hva gjør jeg hvis laserstrålen ikke finner midtlinjen i midtlinjemodus?

Hvis laserstrålen ikke finner midtlinjen etter å ha krysset hele vippeområdet, kontroller at den visuelle forbindelsen mellom verktøyet og mottakeren ikke er avbrutt. Reduser avstanden mellom verktøyet og mottakeren og prøv igjen. Hvis problemet vedvarer, se feilsøkingsguiden.

Hvordan lader jeg batteriet til måleverktøyet og mottakeren?

Åpne dekselet på laderkontakten, koble til den medfølgende laderen. For måleverktøyet, sett støpselet inn i kontakten 14. For mottakeren, plasser den i lader-/vedlikeholdsstasjonen 6 og koble til laderen. Litium-ion-batteriene kan lades når som helst.

Hva er rekkevidden til laseren med mottaker LR 50?

Rekkevidden til rotasjonslaseren med mottaker LR 50 kan nå opptil 250 m radius under gunstige forhold. Rekkevidden til fjernkontrollen er 150 m.

Hvordan aktiverer jeg hvilemodus?

For å aktivere hvilemodus, trykk på hvilemodusknappen 21 på lasermottakeren. Måleverktøyet går i hvilemodus for å spare strøm, mens antidriftsystemet og tyverialarmen fortsatt er aktive. For å forlate hvilemodus, trykk på samme knapp igjen.

Hva betyr visningen <b>CAL</b> på mottakerens skjerm?

Visningen CAL indikerer at en kalibreringskontroll er nødvendig. Dette kan skyldes utløpt kalibreringsintervall (12 måneder), lagring utenfor temperaturområdet, eller et støt verktøyet har fått. Kontroller nøyaktigheten og utfør kalibrering om nødvendig.

Hvordan deaktiverer jeg antidriftsystemet (ADS)?

For å deaktivere antidriftsystemet, trykk på på/av-knappen 17 under drift. Støtvarseldisplayet 38 slukkes. Merk at denne deaktiveringen ikke lagres: ved hver omstart aktiveres ADS på nytt.

Hvordan bruker jeg vertikalmodus med GRL 500 HV?

I vertikalmodus oppdager verktøyet automatisk vertikalposisjon. Bruk hellingsknappene 18 og 20 for å rotere rotasjonsplanet langs X-aksen (opptil ±8,5 %). Midtlinjemodus fungerer ved å flytte rotasjonshodet til venstre/høyre.

Hva gjør jeg ved feil med en feilkode?

Hvis en feilkode vises (for eksempel 001, 002), se henvisning til feilsøkingsguiden i bruksanvisningen. Generelt, plasser måleverktøyet på en stabil base eller et stativ, trykk deretter samtidig på midtlinjemodusknapp 19 og lydsignalknapp 24 for å slette feilen. Hvis problemet vedvarer, kontakt Bosch kundeservice.

BRUKSANVISNING GRL 500 HV Professional BOSCH

Vedlikehold og service 166

Vedlikehold og rengjøring 166

Tilbehør/reservedeler

Åpne dekslene 11 til ladebøssingene 14. – Sett nettstøpselet 52 i stikkontakten, og sett ladestøpselet 50 i ladebøssingen 14.

Se "Hviletilstand", side 156.

– Slått av

Rotasjonshodets automatiske opp- og nedadgående bevegelse starter.

Søkeprosess:

Kalibrer alltid alle akser (GRL 500 H: X- og Y-akse;

GRL 500 HV: X-, Y- og Z-akse).

Vedlikehold og service

Vedlikehold og rengjøring

Symboler for kontroll av kalibrering

(kalibreringsadvarsel) 175

Skjul symbolet kalibreringsadvarsel 175

Anvandning av lasermottagare 177

Stalla in visning av enheter 181

Lasersiktglasogon (tillbehor) 181

Symboler for kontroll av kalibrering (kalibreringsvarning)

Om matverktygets kalibrering ska kontrolleras visas detta efter pasklagning i displayen pa lasermottagaren genom olika indikeringar i kombination med "CAL".

Symbolen for avslutning av kalibreringen visas i displayen.

Symbolen for avslutning av kalibreringen visas i displayen.

Symbolen for avslutning av kalibreringen visas i displayen.

Stalla in visning av enheter

Avstandet mellan rotationsnivan och mittlinjen visas i [mm] eller [inch: decimal/brak] pa displayen.

Sikkerhetsinformasjon 186

Rotasjonslaser 186

Batteri-ladeapparat 186

Lasermottaker/fjernkontroll 187

Produkt- og ytelsesbeskrivelse 187

Formålsmessig bruk 187

Rotasjonslaser GRL 500 H 187

Rotasjonslaser GRL 500 HV 187

Lasermottaker LR 50 187

Illustrerte komponenter 187

Tekniske data 188

Montering 190

Lade batteriene til måleverktøyet og lasermottakeren

(se bilde A-B) 190

Melding om ladetilstand 190

Regler for optimal bruk av oppladbare batterier .190

Bruk 190

Igangsetting 190

Oppstilling av måleverktøyet 191

Betjene måleverktøyet (se bilde C) 191

Posisjonen til X- og Y-aksen 193

Rotasjonsdrift 193

Oversikt over driftsmater. 193

Automatisk nivellering 193

Automatisk nivellering etter innkobling 193

Automatisk nivellering under drift. 193

Senterlinjemodus ved linjekontroll (Line Control)

(se bilde E) 195

Finne lasermottakerens senterlinje raskere 195

Visning av relativ høyde (se bilde F) 195

Arbeid med lasermottaker 195

Radioforbindelse mellom måleverktøy og fjernkontroll/lasermottakere 195

Stille inn hydsignal/lydstyrke 196

Velge innstilling i visningen for senterlinje 196

Retningsindikatorer 196

Strobe ShieldTM-beskyttelsesfunksjon 196

Markering 196

Displaybelysning 196

Feste med holder for målestav (se bilde G) 197

Presisjonskontroll av måleverktøyet 197

Presisjonsinnflytelser 197

Kontrollere nivelleringsnøyaktigheten ved horisontal posisjon 197

Kontrollere nivelleringsnøyaktigheten ved vertikal posisjon (GRL 500 HV) 197

Kalibrere måleverktøyet 198

Stille inn visningen av enheter 199

Laserbriller (tilbehør) 199

Arbeid med stativ (tilbehør) 199

186 Norsk

Arbeid med veggholder og opprettingsenhet

(tilbehør) 199

Arbeid med nivellerstangen (tilbehør) (se bilde H) 200

Arbeidseksempler 200

Dybdekontroll av byggegroper (se bilde I) 200

Utbedring av feil 200

Service og vedlikehold 202

Vedlikehold og rengjøring 202

Kundeservice og rådgivning ved bruk 202

Norsk 202

Transport 202

Deponering 202

Sikkerhetsinformasjon

Rotasjonslaser

Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte. Hvis måleverktøyet brukes på annen måte, i samsvar med de foreliggende anvisningene, kan de integrerte beskyttel

sesinnretningene bli skadet. Varselskilt på måleverktøyet må alltid være synlige og lesbare. OPPBEVAR DISSE ANVISNINGENE PÅ ET TRYGT STED, OG LA DEM FØLGE MED HVIS MÅLEVERKTØYET SKAL BRUKES AV ANDRE.

OBS! Hvis det brukes andre betjenings- eller justeringsinnretninger enn de vi har angitt her, eller det utføres andre bruksmetoder, kan dette føre til en farlig stråle-eksponering. Måleverktøyet leveres med et advarselsskilt (på bildet av måleverktøyet på siden med bildene er dette merket med nummer 8).

Bruk laserbrillene aldri som beskyttelsesbriller. Laserbrillene er til bedre registrering av laserstrålen, men de beskytter ikke mot laserstrålingen. Bruk laserbrillene aldri som solbriller eller i trafikken. Laserbrillene gir ingen fullstendig UV-beskyttele og reduserer fargeregistreringen. Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes måleverktøyets sikkerhet. La aldri barn bruke lasermåleverktøyet uten oppsyn. Du kan ufrivillig blende personer. Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damper.

Beskytt måleverktøyet mot varme, f.eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.

Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger. Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene. Lad batteriet kun opp med medfølgende ladeapparat. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier brukes med andre batterier.

Ikke bruk måleverktøyet og lasermåltavlen i nærheten av pacemakere. Magnetene til måleverktøy og lasermåltavle oppretter et felt som kan innskrenke funksjonen til pacemakere.

Hold måleverktøyet og lasermåltavlen unna magnetiske databærere og magnetisk omfintlige apparater. Virkningen til magnetene på måleverktøyet og lasermåltavlen kan medføre irreversible datatap.

Batteri-ladeapparat

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Denne laderen er ikke beregnet brukt av barn og personer med reduserte fysiske eller sansemessige evner eller med manglende erfaring og kunnskap. Denne laderen kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske eller sansemessige evner eller manglende erfaring og kunnskap hvis bruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fått opplæring i sikker bruk av ladet av denne personen, og forstår farene som er forbundet med bruken. Ellers er det fare for feilbetjening og personskader.

te fysiske eller sansemessige evner eller manglende erfaring og kunnskap hvis bruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fått opplæring i sikker bruk av ladet av denne personen, og forstår farene som er forbundet med bruken. Ellers er det fare for feilbetjening og personskader.

Hold tilsyn med barn ved bruk, rengjøring og vedlikehold. Dermed er du sikker på at barn ikke leker med laderen.

Lad opp måleverktøyet kun med den laderen som følger med. Hold ladeapparatet rent. Smuss fører til fare for elektriske støt. Før hver bruk må du kontrollere ladeapparatet, ledningen og støpselet. Ikke bruk ladeapparatet hvis du registrerer skader. Du må ikke åpne ladeapparatet selv og la det alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Skadet ladeapparat, ledning og støpsel øker risikoen for elektriske støt. Ikke bruk ladeapparatet på lett brennbar undergrunn (f.eks. papir, tekstiler etc.) eller i brennbare omgivelser. Ladeapparatet oppvarmes under oppladingen og det er derfor fare for brann. Ved skader eller usakkyndig bruk av batteriet kan det lekke ut damp. Tilfør frisk luft og oppsøk en lege hvis du har problemer. Dampene kan irritere åndedrettsorganene.

Lasermottaker/fjernkontroll

Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes måleverktøyets sikkerhet. Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damper.

Beskytt måleverktøyet mot varme, f.eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.

Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger. Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene. Lad batteriet kun opp med medfølgende ladeapparat. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier brukes med andre batterier.

Produkt- og ytelsesbeskrivelse

Formålsmessig bruk

Rotasjonslaser GRL 500 H

Måleverktøyet er beregnet til beregning og kontroll av nøyaktige vannrette høyder.

Måleverktøyet er bestemt for bruk utendørs, men kan også brukes innendørs.

Rotasjonslaser GRL 500 HV

Måleverktøyet er beregnet til registrering og kontroll av nøyaktige vannrette høyder, loddrette linjer, fluktlinjer og loddepunkter.

Måleverktøyet er bestemt for bruk utendørs, men kan også brukes innendørs.

Lasermottaker LR 50

Lasermottakeren er beregnet til hurtig finning av roterende laserstråler og til fjernbetjening av rotasjonslaseren.

Lasermottakeren er egnet for bruk innen- og utendørs.

Merk: LR 50 brukes både som lasermottaker og fjernkontroll. I teksten nedenfor brukes betegnelsen «lasermottaker» om LR 50; dette for å gjøre beskrivelsene og anvisningene mer oversiktlige.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av rotasjonslaseren, ladeapparatet og lasermottakeren på illustrasjonssidene.

Rotasjonslaser

1 Loddestråle (GRL 500 HV) 2 Utgang laserstråling 3 Prisme-dekselet (aluminium, glass) 4 LED tyverialarm 5 Ladekontakter for lasermottaker 6 Lade-/oppbevaringsstasjon for lasermottaker 7 Laserstråle 8 Laser-advarselskilt 9 Serienummer rotasjonslaser 10 Stativfeste 5/8" (vertikalt) GRL 500 HV 11 Deksel ladekontakt 12 Stativfeste 5/8" (horisontalt) 13 Nullstillingsknapp (Reset) 14 Kontakt for ladestøpsel

Lasermottaker

15 Display 16 Midtmarkering 17 På-/av-tast 18 Helningsknapp oppe 19 Knapp for senterlinjemodus 20 Helningsknapp nede 21 Knapp for hvilemodus 22 Knapp for tyverialarm 23 Tast innstilling målenøyaktighet 24 Knapp for lydsignal/lydstyrke 25 Knapp for kalibrering 26 Mottakerfelt for laserstråle 27 Serienummer lasermottaker 28 Ladekontakter

Meldingselementer lasermottaker

29 Ladetilstandsindikator for batteri rotasjonslaser 30 Ladetilstandsindikator for batteri lasermottaker 31 Tekstvisning helning/feil 32 Tekstvisning relativ høyde / kalibreringsintervall 33 Visning radioforbindelse 34 Visning temperaturadvarsel 35 Visning kalibreringsintervall 36 Visning tyverialarm 37 Visning nivelleringsadvarsel 38 Melding om sjokkvarsel 39 Retningsindikator «laserstråle over senterlinje» 40 Retningsindikator «laserstråle under senterlinje»

41 Indikator for helningsmodus 42 Indikator for senterlinjemodus 43 Indikator for senterlinje 44 Indikator for hvilemodus 45 Indikator for lydsignal/lydstyrke 46 Indikator for målenøyaktighet «fin» 47 Indikator for målenøyaktighet «middels» 48 Indikator for målenøyaktighet «grov»

Lader

49 Ladeapparat 50 Ladestøpsel 51 Tilkoblingsstøpsel 52 Strømstøpsel

Tilbehør/reservedeler

53 Holder for malestav 54 Låseskrue til holder for malestav 55 Bygglaser-nivellerstang 56 Festeskrue til holder for malestav 57 Libelle til holder for malestav 58 Festeramme for lasermottaker 59 Veggholder/opprettingsenhet 60 Festeskrue for veggholderen 61 Skrue på apprettingsenheten 62 5/8"-skrue på veggholder 63 Stativ 64 Laserbriller 65 Koffert

Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Rotasjonslaser	GRL 500 H	GRL 500 HV
Produknummer	3601 K61 A.. 3601 K61 B..
Arbeidsområde (radius)
- uten lasermottaker ca. 1)	10 m	10 m
- med lasermottaker ca.	250 m	250 m
Nivellernøyaktighet 2) 3)
- horisontal	±0,1 mm/m	±0,1 mm/m
- vertikall	-	±0,1 mm/m
Typisk selv NVelleringsområde	±8,5% (±5°) ±8,5% (±5°)
Typisk NVelleringstid	15 s 15 s
Rotasjonshastighet	600 min-1	600 min-1
Helningsdrift med en akse
(kan stilles inn via tastatur og displayvisning)	±8,5%	±8,5%
Nøyaktighet 2)	±0,1%	±0,1%
Tyverialarm	●	●
Indikator for kalibreringsintervall	●	●
Driftstemperatur	-10...+50°C -10...+50°C
Lagertemperatur	-20...+70°C -20...+70°C
Relativ luftfuktighet max.	90% 90%
1) Arbeidsområdet (radius) kan reduseres på grunn av ugunstige omgivelsesvilkår (f. eks. direkte sol).
2) ved 20 °C
3) på langs av aktene
Serienummeret 9 på typeskitet er til en entydig identifizierung av rotasjonslaseren.

Rotasjonslaser	GRL 500 H	GRL 500 HV
Maks. brukshøyde over referansehøyde	2000 m	2000 m
Laserklasse	2	2
Lasertype	635 nm, <1 mW	635 nm, <1 mW
Avvik laserlinje	0,4 mrad (360-graders vinkel)	0,4 mrad (360-graders vinkel)
Ø Laserstråle på utgangsåpningen ca.2)	4 m m 4 m m
Driftsfrekvensområde	863-870 MHz 863-870 MHz
Sendeeffekt maks.	20 mW 20 mW
Stativfeste	5/8"	5/8"
- vertikal
- horisontal	-	5/8"
Vekt tilsvarende EPTA-Procedure 01:2014	2,3 kg 2,3 kg
Mål (lengde x bredde x høyde)	234 x 217 x 194 mm	234 x 217 x 194 mm
Beskyttelsestype	IP 56 (beskyttet motvannsprut og -stråler)	IP 56 (beskyttet motvannsprut og -stråler)
Batteri	Li-ioner Li-ioner
Nominell speffening	7,4 V 7,4 V
Kapasitet	3 Ah 3 Ah
Antall battericeller	4	4
Driftstid ca.	25 h 25 h

OBS Måleverktøyet og lasermottakeren må kun brukes innendørs, i tørre rom. Ladekabelen er ikke tillatt brukt til lading utendørs eller i fuktige omgivelser.

Merk: Batteriene til måleverktøyet og lasermottakeren leveres delvis ladet. For å sikre full batteriytelse må du lade batteriene helt for første gangs bruk.

Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.

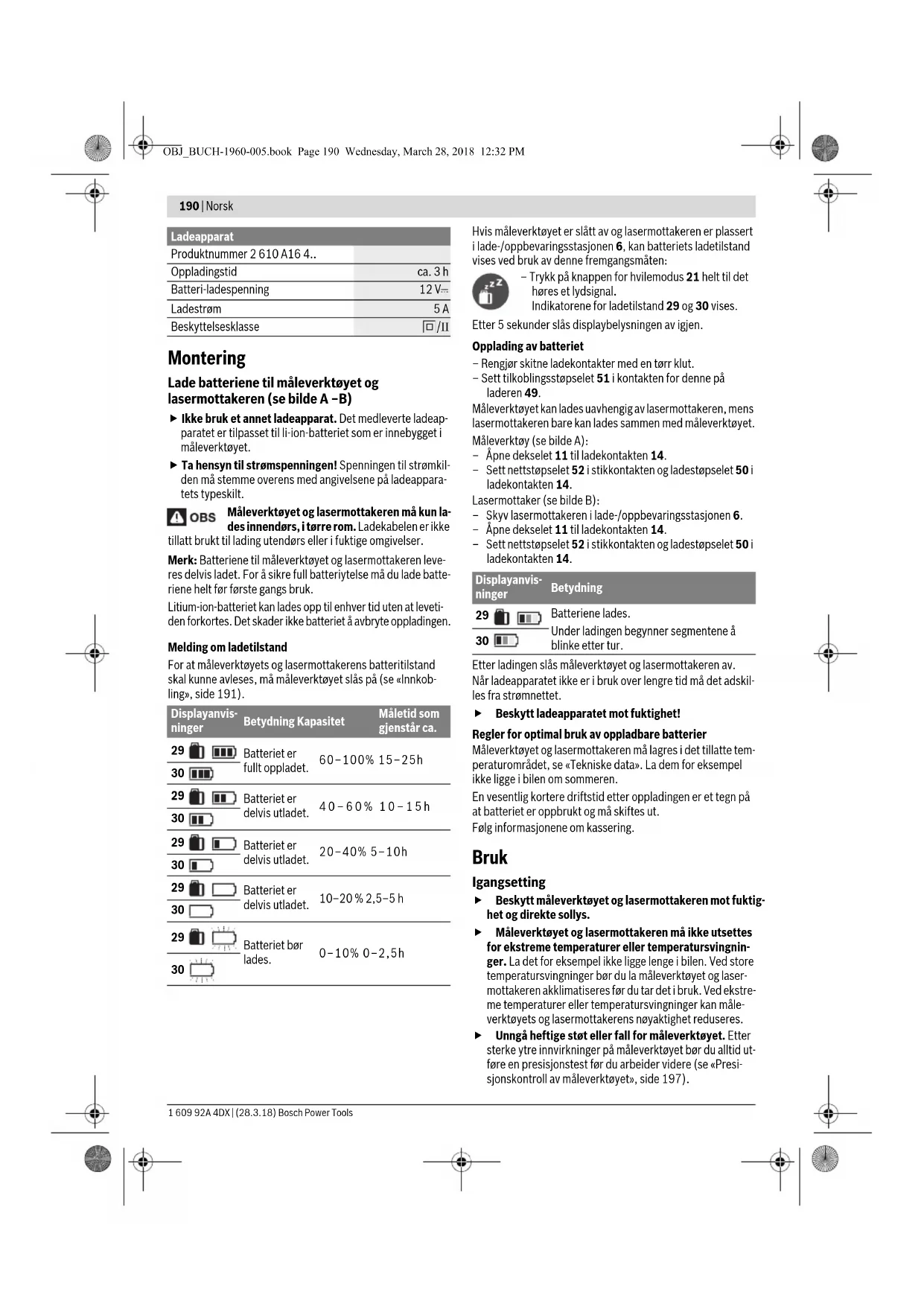

Melding om ladetilstand

For at måleverktøyets og lasermottakerens batteritilstand skal kunne avleses, må måleverktøyet slås på (se «Innkobling», side 191).

Displayanvis- ninger	Betydning Kapasitet	Måletid som gjenstår ca.
29	Batteriet er fullt opplatet.	60-100% 15-25h
30
29	Batteriet er delvis utplatet.	40-60% 10-15h
30
29	Batteriet er delvis utplatet.	20-40% 5-10h
30
29	Batteriet er delvis utplatet.	10-20% 2,5-5h
30
29	Batteriet bør lades.	0-10% 0-2,5h
30

Hvis måleverktøyet er slått av og lasermottakeren er plassert i lade-/oppbevaringsstasjonen 6, kan batteriets ladetilstand vises ved bruk av denne fremgangsmåten:

- Trykk på knappen for hvilemodus 21 helt til det høres et lydsignal.

Indikatorene for ladetilstand 29 og 30 vises.

Etter 5 sekunder slås displaybelysningen av igjen.

Måleverktøyet kan lades uavhengig av lasermottakeren, mens lasermottakeren bare kan lades sammen med måleverktøyet. Måleverktøy (se bilde A):

Apne dekselet 11 til ladekontakten 14. - Sett nettstøpselet 52 i stikkontakten og ladestøpselet 50 i ladekontakten 14.

Lasermottaker (se bilde B):

• Skyv lasermottakeren i lade-/oppbevaringsstasjonen 6.
• Apne dekselet 11 til ladekontakten 14.
• Sett nettstøpselet 52 i stikkontakten og ladestøpselet 50 i ladekontakten 14.

Displayanvisninger

Betydning

Batteriet lades.

Under ladingen begynner segmentene å blinke etter tur.

Etter ladingen slås måleverktøyet og lasermottakeren av. Når ladeapparatet er i bruk over lengre tid, må det adskilles fra strømnettet.

Beskytt ladeapparatet mot fuktighet!

Regler for optimal bruk av oppladbare batterier

Måleverktøyet og lasermottakeren må lagres i det tillatte temperaturområdet, se «Tekniske data». La dem for eksempel ikke ligge i bilen om sommeren.

Følg informasjonene om kassering.

Bruk

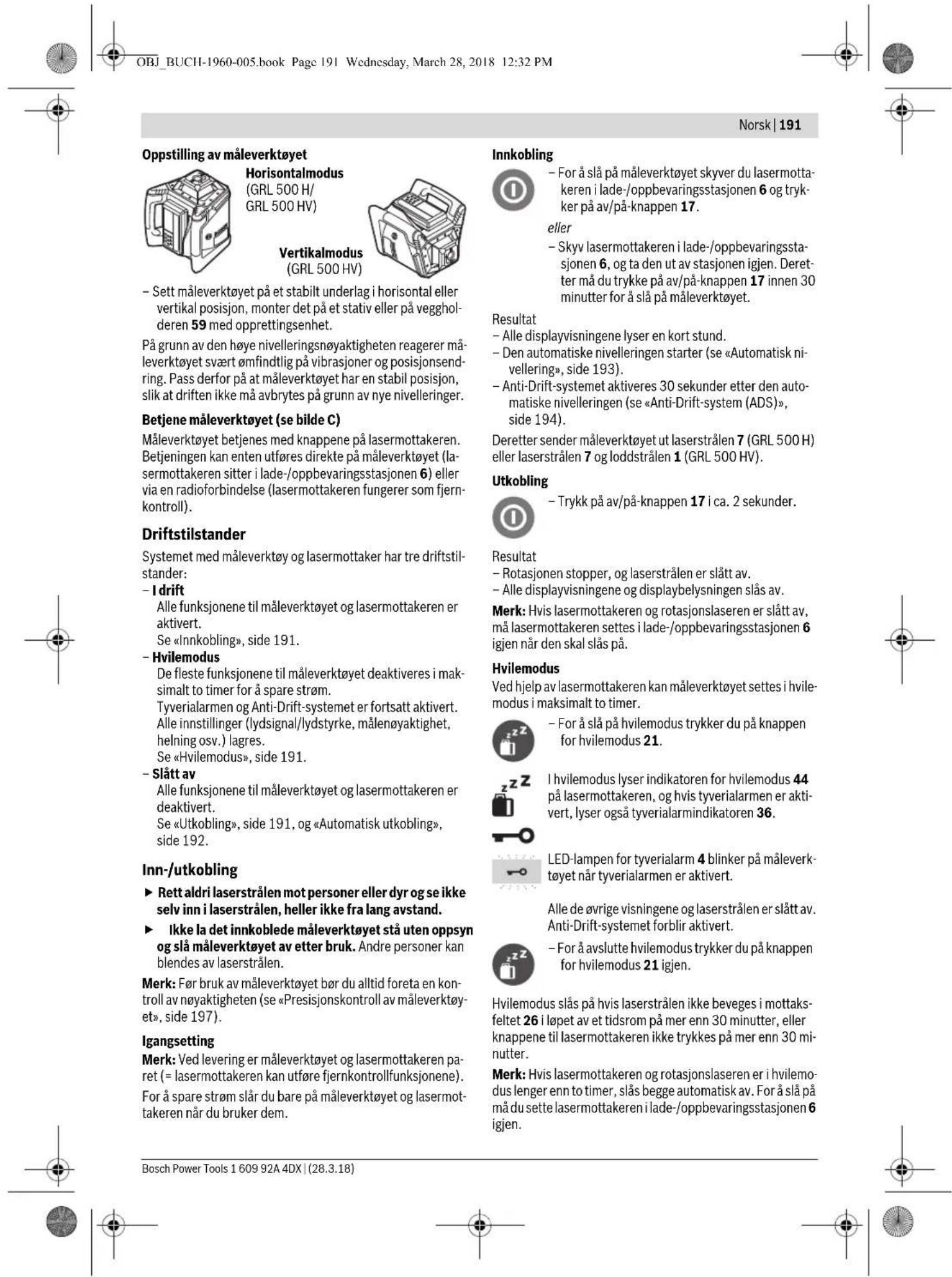

Igangsetting

Beskytt måleverktøyet og lasermottakeren mot fuktighet, varme og direkte sollys. Måleverktøyet og lasermottakeren må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel ikke ligge lenge i bilen. Ved store temperatursvingninger bør du la måleverktøyet og lasermottakeren akklimatiseres før du tar det i bruk. Ved ekstreme temperaturer eller temperatursvingninger kan måleverktøyets og lasermottakerens nøyaktighet reduseres. Unngå heftige støt eller fall for måleverktøyet. Etter sterke ytre påvirkninger på måleverktøyet bør du alltid utføre en presisjonstest før du arbeider videre (se «Presisjonskontroll av måleverktøyet», side 197).

Standardinnstillingen ved levering er [Hvilemodus-funksjon deaktivert].

• For å aktivere hvilemodus-funksjonen trykker du samtidig på av/på-knappen 17 og knappen Hvilemodus 21 i ca. 2 sek. mens måleverktøyet er på.

I displayet vises den nye tilstanden [Hvilemodus-funksjon aktivert = SLP On] og indikatoren Hvilemodus 44 i ca. 3 sek. Innstillingen lagres ikke når måleverktøyet slås av. Måleverktøyet starter alltid med deaktivert hvilemodus-funksjon.

Måleverktøyet og lasermottakeren slås automatisk av under bestemte forhold (resultat, se «Utkobling», side 191):

• Måleverktøyet er utenfor selvnivelleringsnivået i mer enn 2,5 timer, og den tilhørende feilkoden utbedres ikke (se «Utbedring av feil», side 200).
• Måleverktøyet slås ikke på igjen innen to timer etter at hvilemodus ble aktivert. Anti-Drift-systemet er utløst lenger enn 2,5 timer. Måleverktøyet har ikke driftstemperatur. Før måleverktøyet og lasermottakeren slås av automatisk, blinker temperaturadvarselen 34 i ca. 5 sekunder i tillegg til at et lydsignal utløses.

Etter automatisk utkobling:

• Vent eventuelt til måleverktøyet og lasermottakeren har driftstemperatur igjen.
• Posisjoner måleverktøyet om nødvendig på nytt og koble det inn igjen.

RTC-batteri (Real Time Clock)

Hvis indikatoren for kalibreringsintervall 35 blinker i ca. 10 sek. etter innkobling, er RTC-batteriet og det integrerte batteriet svakt. Kalibreringsintervallet overvåkes ikke lenger.

Ta kontakt med en autorisert Bosch-kundeservice.

Tyverialarm

Systemet med måleverktøy og lasermottaker har to sikkerhetsmekanismer som forebygger tyveri:

• Måleverktøyet kan bare betjenes via lasermottakeren; det er ikke noe betjeningspanel på måleverktøyet. Det signaliseres både med lyd og visuelt på måleverktøyet og lasermottakeren når måleverktøyet beveges bort fra referansepunktet.

Aktivere tyverialarmen

Hvis måleverktøyet beveges bort fra den gjeldende plasseringen i mer enn 5 sekunder når tyverialarmen er aktivert, utløses alarmsystemet: - Et lydsignal utløses på måleverktøyet og lasermottakeren. Lydsignalets A-vektede lydtrykknivå er opptil 110 dB(A), og dette kan ikke reguleres av lydstyrkeinnstillingen for det vanlige lydsignalet. Ikke hold lasermottakeren for nærme øret! Den høye tonen kan skade hørselen. - Alle betjeningsfunksjonene blir sperret.

- LED-lampen for tyverialarm 4 på måleverktøyet blinker raskt.

- Tyverialarmindikatoren 36 på lasermottakeren blinker.

For å slå av en utløst alarm trykker du på tyverialarmknappen 22. Lydsignalet opphører. Alle betjeningsfunksjonene blir låst opp. Alle innstillinger tilbakestilles til standardinnstillingene ved innkobling (se «Innkobling», side 191). Tyverialarmen er aktivert igjen.

Visninger for kontroll av kalibreringen (kalibreringsadvarsel)

Når kalibreringen av måleverktøyet må kontrolleres, vises dette av forskjellige indikatorer i kombinasjon med «CAL» på displayet til lasermottakeren etter at verktøyet har blitt slått på.

Merk: Sensorene for kalibreringsadvarsel (kalibreringsintervall, lagringstemperatur, risting på måleverktøyet) er aktive etter første igangsetting.

Displayanvisninger

Årsak

Kalibreringsadvarselen

lyser

Kalibreringsintervallet (hver 12. måned) er utløpt.

Indikatoren for kalibreringsintervall 35 lyser

lyser

Måleverktøyet har vært lagret ved temperatur utenfor tillatt lagringstemperatur.

AL lyser

Indikatoren for støtvarsling 38 lyser

Etter kort visningstid slukker indikatorene for kontroll av kalibreringen, og de vises igjen først ved innkobling.

Skjule kalibreringsmeldingene

Du kan skjule meldingene helt til årsaken til kalibreringsadvarselen oppstår igjen.

- Trykk på knappen for kalibrering 25 i ca. 2 sekunder mens kalibreringsadvarselen vises. Meldingene om kontroll av kalibreringen vises ikke før årsaken til kalibreringsadvarselen oppstår igjen.

Anbefalt fremgangsmåte etter en melding om kontroll av kalibreringen

Handling se side

1 Kontrollere nivelleringsnøyaktigheten 197 2a Avviket på 30 m ligger innenfor grensene for tillatt avvik på maks. ±3,0 mm Skjul visninger av kalibreringsvarsler 193 2b Avvik på 30 m ligger utenfor grensene for tillatt avvik på maks. ±3,0 mm Kalibrer måleverktøyet 198 3b Kontrollere nivelleringsnøyaktigheten 197 4b Avviket på 30 m ligger innenfor grensene for tillatt avvik på maks. ±3,0 mm etter kalibreringen: Det er mulig å arbeide uten tap av nøyaktighet.

Avviket på 30 m ligger fortsatt utenfor grensene for tillatt avvik på maks. ±3,0 mm etter kalibreringen: Få inspisert måleverktøyet i et Bosch-verksted.

Driftstyper

Posisjonen til X- og Y-aksen

X- og Y-aksens forløp er markert over rotasjonshodet på huset.

Rotasjonsdrift

Måleverktøyet fungerer med en fast rotasjonshastighet (600 o/min) som er egnet for bruk av en lasermottaker.

Oversikt over driftsmåter

• Automatisk nivellering Etter innkobling/under drift - Helningsdrift med en akse
• Senterlinjemodus Anti-Drift-system (ADS)
• Linjekontroll (Line Control) i vertikal modus (GRL 500 HV)

Automatisk nivellering

Automatisk nivellering etter innkobling

Etter at det er slått på, kontrollerer måleverktøyet den horisontale posisjonen og utligner automatisk ujevnheter i selvni-velleringsområdet på ca. 8,5° (5°).

Under nivelleringen blinker visningen for nivelleringsadversel 37.

GRL 500 HV: Måleverktøyet registrerer automatisk horisontal eller vertikal stilling etter innkobling. For å veksle mellom horisontal og vertikal stilling kan du posisjonere det på nytt uten å slå det av.

Automatisk nivellering under drift

Hvis måleverktøyet er utenfor selvnivelleringsnivået på ca. 8,5 % (5°) etter en posisjonsendring, er nivellering ikke lenger mulig og en feilkode vises (se «Utbedring av feil», side 200).

Når måleverktøyet er nivellert, kontrollerer det den horisontale posisjonen kontinuerlig. Ved posisjonsendringer nivelleres det automatisk. For å unngå feilmålinger stopper laserstrålens rotasjon under nivelleringen.

• Slipp helningsknappen 18 eller 20 igjen.

Under helningsinnstillingen blinker visningen for nivelleringsadvarsel 37.

Indikatoren for helningsmodus 41 lyser kontinuerlig.

I senterlinjemodus forsøker måleverktøyet automatisk å finne lasermottakerens senterlinje ved å bevege rotasjonshodet opp og ned.

Trykk på knappen for senterlinjemodus 19 i ca. 2 sekunder.

Den automatiske opp- og ned-bevegelsen av rotasjonshodet starter.

Søking:

1. Rotasjonshodet svinger opp til det stopper.
2. Laserstrålen slås på. 3. Rotasjonshodet svinger ned. 4a. Laserstrålen treffer mottaksfeltet 26 og finner senterlinjen. eller

Etter at senterlinjen er funnet, slår måleverktøyet automatisk av senterlinjemodus. Den innstilte helningen lagres, og vises på displayet.

For å avbryte senterlinjemodus under søket trykker du på knappen for senterlinjemodus 19.

Trykk på helningsknappene 18 og 20 samtidig for å aktivere den automatiske nivelleringen.

Auto

Finne lasermottakerens senterlinje raskere

Søket etter lasermottakerens senterlinje starter alltid med at rotasjonshodet beveges oppover. Hvis laserstrålen er under senterlinjen og ennå ikke i lasermottakerens mottaksfelt, kan laserstrålens bevegelse snus.

-Trykk på knappen for senterlinjemodus 19 i ca. 2 sekunder.

Den automatiske opp- og ned-bevegelsen av rotasjonshodet starter.

Rotasjonshodet beveges nedover.

Anti-Drift-system (ADS)

Måleverktøyet har et Anti-Drift-system som hindrer nivellering til endret høyde og dermed høydefeil ved posisjonsendringer eller vibrasjoner på måleverktøyet eller i underlaget.

Anti-Drift-systemet aktiveres ca. 30 sekunder etter at måleverktøyet slås på.

Under aktiveringen blinker støtvarslingen 38 langsomt. Etter aktiveringen lyser varslingen kontinuerlig.

Hvis den vertikale posisjonen til måleverktøyet endres, eller hvis det registreres sterk vibrasjon, utløses Anti-Drift-systemet: Laserens rotasjon stopper, og støtvarslingen 38 blinker. I tillegg utløses et lydsignal på lasermottakeren i 5 sekunder.

Norsk|195

Trykk kort på av/på-knappen 17 mens Anti-Drift-systemet er utløst. Den automatiske nivelleringen starter (se «Automatisk nivellering under drift», side 193).

Anti-Drift-systemet kan deaktiveres under bruk av måleverktøyet.

-Trykk på av/på-knappen 17. Anti-Drift-systemet er deaktivert. Støtvarslingen 38 vises ikke lenger.

Innstillingen lagres ikke når måleverktøyet slås av. Måleverktøyet starter alltid med aktivert Anti-Drift-system.

Linjekontroll (Line Control) i vertikal modus (GRL 500 HV)

Når måleverktøyet er i vertikal modus, kan du posisjonere rotasjonsplanet for enkel flukting eller parallell innstilling rundt X-aksen.

Posisjoneringen er mulig innenfor et område på ±8,5 %. Hastigheten til rotasjonshodet er lav i begynnelsen, og øker kontinuerlig.

Senterlinjemodus ved linjekontroll (Line Control) (se bilde E)

I senterlinjemodus forsøker måleverktøyet automatisk å finne lasermottakerens senterlinje ved å bevege rotasjonshodet mot venstre/høyre.

Trykk på knappen for senterlinjemodus 19 i ca. 2 sekunder. Den automatiske bevegelsen av rotasjonshodet mot venstre/høyre starter.

Søking:

1. Rotasjonshodet svinger mot høyre til det stopper.
2. Laserstrålen slås på.
3. Rotasjonshodet svinger mot venstre.

4a. Laserstrålen treffer mottaksfeltet 26 og finner senterlinjen.

eller

4b. Laserstrålen finner ikke senterlinjen. En feilkode vises (se «Utbedring av feil», side 200).

Under søket etter senterlinjen blinker visningen for nivelleringsadversel 37.

Visningene for senterlinjemodus 42 lyser kontinuerlig.

Når laserstrålen treffer mottaksfeltet 26, utløses en lyd helt til senterlinjen er funnet.

Hastigheten til rotasjonshodet senkes når laserstrålen treffer mottaksfeltet 26.

Etter at senterlinjen er funnet, slår måleverktøyet automatisk av senterlinjemodus.

For å avbryte senterlinjemodus under søket trykker du på knappen for senterlinjemodus 19.

Trykk på helningsknappene 18 og 20 samtidig for å aktivere den automatiske nivelleringen.

Auto

Finne lasermottakerens senterlinje raskere

Søket etter lasermottakerens senterlinje starter alltid med at rotasjonshodet beveges mot høyre. Hvis laserstrålen er til venstre for senterlinjen og ennå ikke i lasermottakerens mottaksfelt, kan laserstrålens bevegelse snus.

Trykk på knappen for senterlinjemodus 19 i ca. 2 sekunder. Rotasjonshodet beveges automatisk mot høyre.

Trykk på helningsknappen 20. Rotasjonshodet beveges nedover.

Avstanden mellom rotasjonsplanet og senterlinjen vises som absolutt verdi (i [mm] eller [inch]) på displayet.

Se også «Stille inn visningen av enheter», side 199.

Arbeid med lasermottaker

Ved målinger utendørs og over større avstander bruker du lasermottakeren for å lokalisere laserstrålen.

• Plasser lasermottakeren slik at laserstrålen kan nå mottaksfeltet 26.

Radioforbindelse mellom måleverktøy og fjernkontroll/lasermottakere

Ved levering fungerer den vedlagte lasermottakeren LR 50 ved hjelp av en trådløs forbindelse som fjernkontroll for måleverktøyet.

• Indikatoren for radioforbindelse 33 vises og markerer fjernkontrollfunksjonen på lasermottakeren.

Flere lasermottakere LR 50 kan tilordnes til måleverktøyet.

Slå av måleverktøyet og lasermottakeren.

• Sett den ekstra lasermottakeren i lade-/oppbevaringsstasjonen 6.

Trykk på av/på-knappen 17.

196|Norsk

• Indikatoren for radioforbindelse 33 vises og markerer fjernkontrollfunksjonen på lasermottakeren.

Ta lasermottakeren ut av lade-/oppbevaringsstasjonen igjen. Deretter må du trykke på av/på-knappen 17 innen 30 minutter for å slå på måleverktøyet.

Merk: Hvis flere lasermottakere er tilordnet ett måleverktøy, fungerer den siste tilordnede lasermottakeren som fjernkontroll. De andre lasermottakerne er da kun rene lasermottakere.

Innstillinger som målenøyaktighet eller lydsignal kan angis individuelt for hver lasermottaker.

Hvis lasermottakeren med fjernkontrollfunksjon slås av, slås måleverktøyet av. De øvrige lasermottakerne må slås av enkeltvis.

Hvis radioforbindelsen blir brutt, utløses et lydsignal, og indikatoren for radioforbindelse 33 blinker. Dette signaliserer at advarsler (f.eks. tyveri, AntiDrift, kalibrering) ikke vises og at måleverktøyet ikke lenger kan brukes med fjernkontroll.

Merk: Måleverktøyets hvilemodus kan slås av og på kun ved å trykke på knappen for hvilemodus 21 på lasermottakeren med fjernkontrollfunksjonen.

Stille inn lydsignal/lydstyrke

Posisjonen til laserstrålen på mottaksfeltet 26 kan anvises av et lydsignal.

Du kan velge mellom to lydstyrker eller slå av lydsignalet. Standardinnstillingen ved levering er [normalt lydsignal].

- Trykk gjentatte ganger på knappen for lydsignal/lydstyrke 24 helt til ønsket innstilling er nådd.

Ingen visning: lydsignal slått av

Normalt lydsignal

Høyt lydsignal

Innstillingen for lydsignal/lydstyrke lagres neste gang måleverktøyet slås av.

Velge innstilling i visningen for senterlinje

Du kan angi hvilken nøyaktighet posisjonen til laserstrålen på mottaksfeltet skal vises med som «senter».

Standardinnstillingen ved levering er [målenøyaktighet «middels/3 mm»].

- Trykk gjentatte ganger på knappen for innstilling av målenøyaktighet 23 helt til ønsket innstilling er nådd.

Eksempel: På displayet vises målenøyaktigheten fin/middels/grov og den nøyaktige 3.0 mm verdien.

Lasermottaker for lavt: Hvis laserstrålen går gjennom den øvre halvdelen av mottaksfeltet 26, lyser retningsindikatoren «Laserstråle over senterlinje» 39, og plussverdien i den viste relative høyden 32 angir hvor mye lasermottakeren må beveges oppover.

Strobe ShieldTM-beskyttelsesfunksjon

Lasermottakeren har elektroniske filtre for stroboskoplamper. Filtrene beskytter blant annet mot forstyrrelser fra varsellys på anleggsmaskiner.

Markering

På sentermerket 16 til venstre og høyre på lasermottakeren kan du markere høyden til laserstrålen når den går gjennom midten av mottaksfeltet 26.

Pass på at du ved markering retter måleverktøyet nøyaktig opp loddrett (ved vannrett laserstråle) hhv. vannrett (ved loddrett laserstråle), ellers forskyves markeringene i forhold til laserstrålen.

Displaybelysning

Standardinnstillingen ved levering er [Displaybelysning aktivert].

Etter ca. 30 sekunder uten knappetrykk slukker displaybelysningen.

Når en knapp trykkes, eller når laserstrålen treffer mottaksfeltet, slås displaybelysningen på igjen.

- For å slå av displaybelysningen trykker du på av/på-knappen 17 og knappen for lydsignal/lydstyrke 24 samtidig.

Innstillingen av displaybelysningen lagres når måleverktøyet slås av.

Feste med holder for målestav (se bilde G)

Du kan feste lasermottakeren ved hjelp av holderen for målestaven 53 både på en bygglaser-målestav 55 (tilbehør) og på andre hjelpemidler med bredde på opptil 65 mm.

• Skru fast rammen 58 med festeskruen 56 på målestavholderen 53. Løsne låseskruen 54, skyv målestavholderen f.eks. på bygglaser-målestaven 55 og stram låseskruen 54 igjen. Ved hjelp av libellen 57 kan du stille inn målestavholderen 53 horisontalt.

Et skjevt måleverktøy fører til feilmålinger.

• Skyv lasermottakeren inn i rammen 58.

Presisjonskontroll av måleverktøyet

Det videre arbeidet skal kun utføres av fagpersonell med relevant opplæring. Vedkommende må være kjent med lover og bestemmelser vedrørende utførelse av nøyaktighetskontroll eller kalibrering av et måleverktøy.

Presisjonsinnflytelser

Den største innflytelsen har omgivelsestemperaturen. Spesielt temperaturforskjeller fra bakken og oppover kan avlede laserstrålen.

I tillegg til ekstern påvirkning kan også apparatspesifikke faktorer (f.eks. fall eller harde slag) føre til avvik. Kontroller derfor alltid kalibreringen før du starter arbeidet.

Avvikene har innflytelse fra ca. 20 m målestrekning og kan på 100 m være på to til fire ganger avviket på 20 m.

Temperaturforskjellen er stor nær bakken, derfor bør måleverktøyet alltid monteres på et stativ fra en målestrekning på 20 m. Sett måleverktøyet dessuten helst opp i midten av arbeidsflaten.

Hvis måleverktøyet overskrider det maksimale avviket ved en av målingene som er beskrevet nedenfor, utfører du en kalibrering (se «Kalibrere måleverktøyet», side 198), eller du kan kontakte et Bosch-serviceverksted for å få inspisert måleverktøyet.

Kontrollere nivelleringsnøyaktigheten ved horisontal posisjon

Til kontrollen trenger du en fri målestrekning på 30 m på fast grunn foran en vegg. Du må utføre en komplett måling for hver av X- og Y-aksen.

Monter måleverktøyet i horisontal posisjon 30 m fra veggen på et stativ eller sett det på en fast, plan undergrunn. Slå på måleverktøyet. - Avmerk midten på laserstrålepunktet på veggen (punkt I) etter nivelleringen.

Drei måleverktøyet 180°, la det nivellere og marker midten på laserstrålen på veggen (punkt II). Pass på at punkt II er så loddrett over hhv. under punkt I som mulig.

• Differansen d mellom de to markerte punktene I og II på veggen gir det virkelige høydeavviket til måleverktøyet for den målte aksen.

Gjenta målingen for den andre aksen. Drei da måleverktøyet for hver måling 90°.

På målestrekningen på 30 m er (maksimalt tillatt avvik: 30 m × ±0,1 mm/m = ±3,0 mm). Differansen d mellom punktene I og II kan dermed ikke være over 6 mm på hver enkelt av de to målingene.

Kontrollere nivelleringsnøyaktigheten ved vertikal posisjon (GRL 500 HV)

Til kontrollen trenger du en fri målestrekning på fast grunn foran en 10 m høy vegg. Fest en loddsnor på veggen.

Monter måleverktøyet i vertikal posisjon på et stativ eller sett det på en fast, plan undergrunn. Slå på måleverktøyet og la det nivelleres. Rett måleverktøyet opp slik at laserstrålen treffer midt på den øvre enden av loddsnoren. Differansen d mellom laserstråle og loddsnor på nedre ende av snoren angir avviket til måleverktøyet fra loddrett posisjon.

For en 10 m høy målestrekning er det maksimalt tillatte avviket:

10 m × ±0,1 mm/m = ±1 mm.

Differansen d kan dermed maksimalt være 1 mm.

Det videre arbeidet skal kun utføres av fagpersonell med relevant opplæring. Vedkommende må være kjent med lover og bestemmelser vedrørende utførelse av nøyaktighetskontroll eller kalibrering av et måleverktøy.

Du må foreta kalibreringen av måleverktøyet svært nøyaktig, eller få kontrollert måleverktøyet i et Bosch serviceverksted. Unøyaktig kalibrering fører til feil måleresultater. Start kalibreringen kun hvis du må utføre kalibrering av måleverktøyet. Når måleverktøyet er i kalibreringsmodus, må kalibreringen gjennomføres veldig nøyaktig, slik at det ikke oppstår feil måleresultater i etterkant.

Merk: Etter kalibreringen vises ikke meldingene om kontroll av kalibreringen. Årsaken til kalibreringsadvarselen oppstår igjen.

Til kalibreringen trenger du en fri målestrekning på minst 30 m på fast underlag foran en rett vegg.

Kalibrer alltid alle aksene (GRL 500 H: X- og Y-akse; GRL 500 HV: X-, Y- og Z-akse).

Symbolet for kalibrering av X-aksen vises på displayet.

Under den automatiske nivelleringen blinker visningen for nivelleringsadvarsel 37.

• Vent til måleverktøyet er nivellert. - Finn senterlinjen ved hjelp av lasermottakeren, og overfør høyden X1' til senterlinjen til veggen. Drei måleverktøyet 180° uten å endre høyden til stativet.
• Vent til visningen for nivelleringsadvarsel 37 ikke blinker lenger og måleverktøyet er nivellert. - Finn senterlinjen ved hjelp av lasermottakeren, og overfør den nye høyden «X2» til senterlinjen til veggen. - Finn det nøyaktige midtpunktet mellom senterlinjene «X1» og «X2», og posisjoner lasermottakeren med sentermerket 16.

Trykk på helningsknappen 18 eller 20 helt til visningen for senterlinje 43 lyser kontinuerlig. Hvis lydsignalet er slått på, utløses en kontinuerlig lyd. Trykk på knappen for kalibrering 25 for å lagre kalibreringen.

Symbolet for avsluttet kalibrering vises på displayet.

• For å utelukke feil kalibrering når kalibreringen er fullført, må du kontrollere nivelleringsnøyaktigheten (se «Kontrollere nivelleringsnøyaktigheten ved horisontal posisjon», side 197).

Hvis avviket fortsatt er utenfor grensen for maksimalt tillatt avvik på ±3,0 mm, må du få inspisert måleverktøyet i et Bosch-serviceverksted.

Symbolet for kalibrering av Y-aksen vises på displayet.

Under den automatiske nivelleringen blinker visningen for nivelleringsadvarsel 37.

• Vent til måleverktøyet er nivellert. - Finn senterlinjen ved hjelp av lasermottakeren, og overfør høyden Y1 til senterlinjen til veggen. Drei måleverktøyet 180° uten å endre høyden til stativet.
• Vent til visningen for nivelleringsadvarsel 37 ikke blinker lenger og måleverktøyet er nivellert. - Finn senterlinjen ved hjelp av lasermottakeren, og overfør den nye høyden «Y2» til senterlinjen til veggen. - Finn det nøyaktige midtpunktet mellom senterlinjene «Y1» og «Y2», og posisjoner lasermottakeren med sentermerket 16.

Trykk på helningsknappen 18 eller 20 helt til visningen for senterlinje 43 lyser kontinuerlig. Hvis lydsignalet er slått på, utløses en kontinuerlig lyd.

Trykk på knappen for kalibrering 25 for å lagre kalibreringen.

CAL OK

Symbolet for avsluttet kalibrering vises på displayet.

For å utelukke feil kalibrering når kalibreringen er fullført, må du kontrollere nivelleringsnøyaktigheten (se «Kontrollere nivelleringsnøyaktigheten ved horisontal posisjon», side 197).

Hvis avviket fortsatt er utenfor grensen for maksimalt tillatt avvik på ±3,0 mm, må du få inspisert måleverktøyet i et Bosch-serviceverksted.

Tegn en loddrett linje på veggen ved hjelp av en lodd snor. Monter måleverktøyet i vertikal posisjon på et stativ 63 (tilbehør). Sett stativet 5–10 m fra veggen. Slå på måleverktøyet.

Trykk på knappen for kalibrering 25 og helningsknappen 18 samtidig i ca. 2 sekunder.

• Juster stativet slik at laserstrålen krysser den loddrette linjen på veggen.

Under den automatiske nivelleringen blinker visningen for nivelleringsadvarsel 37.

Vent til måleverktøyet er nivellert.

Trykk på helningsknappen 18 eller 20 helt til laserstrålen er så parallell med den loddrette linjen på veggen som mulig.

Hvis den ikke flukter, gjentar du de foregående trinnene (justere stativet, la måleverktøyet nivelleres, justere laserstrålen ved hjelp av helningsknappene).

Trykk på knappen for kalibrering 25 for å lagre kalibreringen.

CAL OK

Symbolet for avsluttet kalibrering vises på displayet.

For å utelukke feil kalibrering når kalibreringen er fullført, må du kontrollere nivelleringsnøyaktigheten (se «Kontrollere nivelleringsnøyaktigheten ved vertikal posisjon», side 197).

Hvis avviket fortsatt er utenfor grensen for maksimalt tillatt avvik på ±1 mm, må du få inspisert måleverktøyet i et Bosch-serviceverksted.

Arbeidshenvisninger

Måleverktøyet er utstyrt med et radiogrensesnitt. Lokale restriksjoner for bruk av dette, for eksempel om bord på fly eller på sykehus, må overholdes. Bruk alltid kun midten på laserlinjen til markering. Bredden til laserlinjen endres med avstanden.

Stille inn visningen av enheter

Avstanden mellom rotasjonsplanet og senterlinjen vises som absolutt verdi i [mm] eller [inch: desimal / i brøkdeler] på displayet.

Standardinnstillingen ved levering er [mm].

Trykk gjentatte ganger på knappen for innstilling av målenøyaktighet 23 og helningsknappen 20 samtidig, helt til den ønskede innstillingen er nådd.

På et stativ 63 med måleskala på uttrekket kan du innstille høydeforskjellen direkte.

Arbeid med veggholder og opprettingsenhet (tilbehør)

Du kan også montere måleverktøyet på veggholderen med opprettingsenheten 59. Skru da 5/8"-skruen 62 til veggholderen inn i stativfestet på måleverktøyet.

Montering på en vegg: Montering på en vegg anbefales f.eks. til arbeid som ligger over uttrekkshøyden til stativet, eller ved arbeid på ustabilt underlag og uten stativ. Fest da veggholderen 59 med montert måleverktøy så loddrett som mulig på veggen.

Ved hjelp av opprettingsenheten kan du forskyve det monterte måleverktøyet loddrett (ved montering på veggen) eller vannrett (ved montering på et stativ) innenfor et område på ca. 16 cm. Løsne da skruen 61 på opprettingsenheten, forskyv måleverktøyet til ønsket posisjon, og skru skruen 61 fast igjen.

Arbeid med nivellerstangen (tilbehør) (se bilde H)

Til kontroll om flaten er plan eller overføring av helninger anbefales det å bruke nivellerstangen 55 sammen med lasermottakeren.

Oppe på nivellerstangen 55 befinner det seg en relativ måleskala (±50 cm). Nullhøyden kan du forhåndsinnstille nede på uttrekket. Slik kan avvik avleses direkte fra beregnet høyde.

Arbeidseksempler

Arbeid uten stativ: Beregn høydedifferansen mellom laserstråle og høyde på referansepunkt. Overfør høyden og kontroller den målte høydedifferansen på målepunktet.

Ved måling over større avstander skal du alltid plassere måleverktøyet på midten av arbeidsflaten og på et stativ for å redusere forstyrrende innflytelser.

- Monter måleverktøyet på et stativ ved arbeid på usikkert underlag 63. Pass på at Anti-Drift-systemet er aktivert, slik at du unngår feilmålinger ved bevegelser i underlaget eller vibrasjoner på måleverktøyet.

Utbedring av feil

Feil med feilkoder

En feilkode vises på displayet.

• Utbedre feilen (se «Utbedring»).

• Trykk deretter på knappene for senterlinjemodus 19 og hydsignal/lydstyrke 24 samtidig. Hvis feilen er fjernet, slukker visningen av feilkoden og den automatiske nivelleringen starter (se «Automatisk nivellering», side 193).

Hvis feilen fortsatt ikke er utbedret, må du få inspisert måleverktøyet i et Bosch-serviceverksted.

Feilkodeindikator Problem Utbedring

001 X-aksen til måleverktøyet befinner seg uten- for selvnivelleringsområdet på ca. 8,5 % (5°).		- Posisjoner måleverktøyet på nytt langs X-aksen.
002 Y-aksen til måleverktøyet befinner seg uten- for selvnivelleringsområdet på ca. 8,5 % (5°).		- Posisjoner måleverktøyet på nytt langs Y-aksen.
003 (GRL 500 HV)	Z-aksen til måleverktøyet befinner seg uten- for selvnivelleringsområdet på ca. 8,5% (5°) i vertical modus.	- Posisjoner måleverktøyet på nytt langs Z-aksen i vertical mo- dus.
004	Måleverktøyet stå mer enn 8,5% skjevt et- ter en posisjonsendring.	- Posisjoner måleverktøyet på nytt.
	Helningsområdet på ±8,5% har blitt over- skredet i enakset helningsmodus.	- Trykk på helningsknappen 18 erler 20 helt til en helningsverdi under 8,5% vises på displayet (se «Helningsinnstilling», side 194).
005 Varigheten til den automatiske nivelligeren er overskredet. Måleverktøyet kan ikke nivel- leres.		- Sett måleverktøyet på et stabilt underlag, eller monter det stabilt på et stativ. Ömgivelsenemö være uten vibrasjoner.
006 Den ønskede helningen;nås ikke i enakset helningsmodus.		- Sett måleverktøyet på et stabilt underlag, eller monter det stabilt på et stativ. Omgivelsenemö være uten vibrasjoner.
007	Laserens rojasjonshode roterer ikke.	- Trykk samtidig på knappene for senterlinjemodus 19 og lyd- signal/lydstyrlke 24. - Slå av måleverktøyet (se «Utkobling», side 191). - Slå på måleverktøyet igjen.

Feilkode-indikator	Problem Utbedring
008 Underøy i senterlinjemodus finner ikke la-serstrålen lasermottakerens mottaksfelt i svingområdet.		-Kontroller om siktkorbindelsen mellommxleverktøyet og la-sermottakeren er brutt, og posisjoner eventuelt mxleverktøyet-ét på nytt.Hvis feilen fortsett oppstår,mx du redusere avstanden mel-lom mxleverktøyet og lasermottakeren.
009 Ytre faktorer (f.eks. fall eller harde slag) har virket forstyrende inn på senterlinjemodus.		-Posisjoner mxleverktøyet på nytt.Settnmxleverktøyet på et stabilt underlag,ller monter detstabilt på et stativ.Omgivelsene mx vare uten vibrasjoner.-Startøyetter senterlinjen på nytt (se «Senterlinjemodus»,side 194).Kontroller at laserstrålens svingområde ikke blir brutt av personer eller andre optiske hindringer underøyket.Hvis feilen fortsett oppstår,mx du redusere avstanden mel-lom mxleverktøyet og lasermottakeren.
020	Generell feil	-Trykk samtidig på knappene for senterlinjemodus 19 og lyd-signal/lydstdyrke 24.-Slå av mxleverktøyet (se «Utkobling», side 191).-Slå på mxleverktøyet igjen.
033 Lyset i omgivelsene er for sterkt for lasermot-takeren.		-Sorg for skygge i mottaksfeltet.

Feil uten feilkoder

Problem Utbedring
Måleverktøyet eller lasermottakeren kan ikke slås på.	- Sett@måleverktøyet på et stabilt underlag, eller monter det sta-bilt på et stativ. Omgivelsenème være uten vibrasjoner.Hvis feilen fortsatt oppstår,kontaktur du et autorisert Bosch-serviceverksted.
	-Lad batteriet til@måleverktøyet (se «Lade batteriene til@måle-verktøyet og lasermottakeren», side 190).- Slå på@måleverktøyet igjen.Hvis feilen fortsatt oppstår,kontaktur du et autorisert Bosch-serviceverksted.
Batteriene til@måleverktøyet og/eller lasermottakeren lades ikkke.	-Vent til@måleverktøyet og/eller lasermottakeren (igjen) har op-timal ladetemperatur (0 °C ...+40 °C).
Batteriet til lasermottakeren ble tomt mens@måleverktøyet og lasermottakeren var på.	-Trykk på nullstellingsknappen (Reset) 13.Måleverktøyet slås av.
Lasermottakeren er defekt, henger seg opp erher blitt bor-te, og tyverialarmen utløses.	-Trykk på nullstellingsknappen (Reset) 13.Lydsignalet og@måleverktøyet slås av.
Det oppstår en midlertidig feli programvaren til lasermotta-keren.	- Trykk samtidig på av/på-knappen 17 og knappen for innstilling av målænøyaktighet 23 for átilbaskistille lasermottakeren til leveringstilstanden.Standardinnstillingene for målænøyaktighet (mid-dels), displaybelysning (aktiv),enhetsvisning(mm) og lydsignal (normal) stilles inn igjen.

Service og vedlikehold

Vedlikehold og rengjøring

Hold rotasjonslaseren, ladeapparatet og lasermottakeren alltid rene. Dypp aldri rotasjonslaseren, ladeapparatet og lasermottakeren i vann eller andre væsker. Tørk smussen av med en fuktig, myk klut. Ikke bruk rengjørings- eller løsemidler. På rotasjonslaseren må du spesielt rengjøre flatene på utgangsåpningen til laseren med jevne mellomrom og passe på løsningen.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeler. Sprengskisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.

Ved alle henvendelser og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis de er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.

Ta også hensyn til eventuelle videreførende nasjonale forskrifter.

Deponering

Rotasjonslaser, ladeapparat, lasermottaker, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Rotasjonslaseren, ladeapparatet, lasermottakeren og batteriene må ikke kastes i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om ubrukelige måleapparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Integrerte batterier må bare tas ut og kasseres av fagpersonale. Måleverktøyet kan bli ødelagt hvis husdekselet åpnes.

For å ta batteriet ut av måleverktøyet må batteriet være helt utladet. Skru ut skruene på huset og ta av husdekselet for å ta ut batteriet. For å hindre kortslutning kobler du fra de enkelte tilkoblingene på batteriet etter tur, og isolerer polene til disse. Det er fortsatt restkapasitet i batteriet også etter fullstendig utlading, og denne kan frigjøres hvis det oppstår en kortslutning.

Batterier/oppladbare batterier:

Li-ion: Ta hensyn til informasjonene i avsnittet «Transport», side 202.

Rett til endringer forbeholdes.

Suomi | 203

Suomi

Sisällysluettelo
