Mærke	Bosch
Model	GRL 500 HV Professional
Produkttype	Roterende laserniveau
Mål (L x B x H)	234 x 217 x 194 mm
Vægt	2,3 kg (ifølge EPTA-Procedure 01:2014)
Strømforsyning	Lithium-ion-akkumulator 7,4 V, 3 Ah
Driftstid	Ca. 25 timer
Rækkevidde (med modtager)	Op til 250 m (radius)
Nivelleringsnøjagtighed	±0,1 mm/m (vandret og lodret)
Automatisk nivelleringsområde	±8,5 % (±5°)
Hældningstilstand på én akse	±8,5 %, justerbar via tastaturet
Laserkasse	2 (635 nm, <1 mW)
Hovedfunktioner	Automatisk nivellering, midterlinjetilstand, anti-drift-system (ADS), tyverialarm, hviletilstand, kalibreringskontrol
Modtager/fjernbetjening	LR 50, fjernbetjeningsrækkevidde op til 150 m
Vedligeholdelse og rengøring	Rengør med en blød, fugtig klud; brug ikke rengøringsmidler eller opløsningsmidler
Sikkerhed	Laser klasse 2; ret ikke strålen mod personer eller dyr; Strobe Shield™-beskyttelse mod lysforstyrrelser
Reservedele og reparationsmuligheder	Bosch eftersalgsservice; reparationer kun af kvalificeret personale med originale reservedele
Driftstemperatur	-10°C til +50°C
Beskyttelsesklasse	IP 56 (støvtæt og beskyttet mod vandstråler)
Medfølgende tilbehør	Lader, modtager LR 50, målestativ, kasse (afhængig af version)

Ofte stillede spørgsmål - GRL 500 HV Professional BOSCH

Hvordan aktiveres tyverialarmen på GRL 500 HV?

For at aktivere tyverialarmen skal du trykke på tyverialarmknappen 22 på lasermodtageren, når måleværktøjet er tændt. Tyverialarmdisplayet 36 og tyverialarm-LED'en 4 lyser. Tyverialarmsystemet er nu aktiveret.

Hvordan kalibreres måleværktøjet?

For at kalibrere værktøjet skal du udføre kalibreringsproceduren beskrevet i brugsanvisningen. For eksempel for X-aksen: Monter værktøjet på et stativ 30 m fra en væg, tryk samtidig på kalibreringsknappen 25 og hældningsknappen 18, og følg derefter instruktionerne på skærmen for at indstille referencepunkterne.

Hvad gør man, hvis laserstrålen ikke finder midterlinjen i midterlinjetilstand?

Hvis laserstrålen ikke finder midterlinjen efter at have kørt gennem hele vipningsområdet, skal du kontrollere, at den visuelle forbindelse mellem værktøjet og modtageren ikke er afbrudt. Reducer afstanden mellem værktøjet og modtageren, og prøv igen. Hvis problemet fortsætter, se fejlfindingsguiden.

Hvordan oplades batteriet i måleværktøjet og modtageren?

Åbn dækslet til laderstikket, og tilslut den medfølgende lader. Til måleværktøjet sættes stikket i stikdåsen 14. Til modtageren placeres den i ladestationen/vedligeholdelsesladestationen 6, og laderen tilsluttes. Lithium-ion-batterierne kan oplades når som helst.

Hvad er laserens rækkevidde med modtageren LR 50?

Rækkevidden for den roterende laser med modtageren LR 50 kan nå op til 250 m i radius under gunstige forhold. Fjernbetjeningens rækkevidde er 150 m.

Hvordan aktiveres hviletilstand?

For at aktivere hviletilstand skal du trykke på hviletilstandsknappen 21 på lasermodtageren. Måleværktøjet går i hviletilstand for at spare energi, mens anti-drift-systemet og tyverialarmen forbliver aktive. Tryk igen på samme knap for at forlade hviletilstand.

Hvad betyder displayet <b>CAL</b> på modtagerens skærm?

Displayet CAL angiver, at en kalibreringskontrol er nødvendig. Dette kan skyldes udløbet af kalibreringsintervallet (12 måneder), opbevaring uden for temperaturintervallet eller et stød, værktøjet har været udsat for. Kontroller nøjagtigheden, og udfør en kalibrering om nødvendigt.

Hvordan deaktiveres anti-drift-systemet (ADS)?

For at deaktivere anti-drift-systemet skal du trykke på tænd/sluk-knappen 17 under drift. Stødadvarselsdisplayet 38 slukkes. Bemærk, at denne deaktivering ikke huskes: Ved hver start genaktiveres ADS.

Hvordan bruges lodret tilstand med GRL 500 HV?

I lodret tilstand registrerer værktøjet automatisk den lodrette position. Brug hældningsknapperne 18 og 20 til at dreje rotationsplanet langs X-aksen (op til ±8,5 %). Midterlinjetilstanden fungerer ved at flytte roteringshovedet til venstre/højre.

Hvad gør man ved fejl med en fejlkode?

Hvis en fejlkode vises (f.eks. 001, 002), henvises til fejlfindingsguiden i brugsanvisningen. Generelt skal du placere måleværktøjet på en stabil base eller et stativ og derefter trykke samtidig på midterlinjetilstandsknappen 19 og lydsignal-knappen 24 for at slette fejlen. Hvis problemet fortsætter, kontakt Bosch eftersalgsservice.

BRUGSANVISNING GRL 500 HV Professional BOSCH

Sikkerhedsinstrukser 150

Rotationslaser 150

Akku-ladeaggregat 151

Lasermodtager/fjernbetjening 151

Beskrivelse af produkt og ydelse 151

Beregnet anvendelse 151

Rotationslaser GRL 500 H. 151

Rotationslaser GRL 500 HV 151

Lasermodtager LR 50 151

Oplad batterierne fra måleværktøjet

lasermodtageren (se figur A-B) 154

Indikatorladetilstand 154

Opladning af akku 155

Henvisninger til optimal håndtering af akkuen 155

Brug 155

Ibrugtagning 155

Betjening af måleværktøj (se Fig. C) 155

Driftstilstande 155

Tænd/sluk 155

Ibrugtagning 155

Start 156

Stop 156

Hviletilstand 156

Automatisk slukning 156

RTC (Real Time Clock)-batteri 156

Tyverisikrings-alarmsystem 157

Aktivering af tyverisikringsalarmsystem 157

Anvendelsestilfælde for tyverisikringsalarmsystemet 157

Visninger til kontrol af kalibreringen (kalibreringsadvarsel) 157

Deaktivering af visninger af kalibreringsadvarsel 157

Anbefalet fremgangsmåde efter en visning til kontrol af kalibreringen 157

Funktioner 158

Forløb for X- og Y-aksen 158

Fremskyndelse af søgning efter lasermodtagerens midterlinje 159

Anti-Drift-system (ADS) 159

Deaktivering af Anti-Drift-system (ADS) 159

Linjefunktion (Line Control) i vertikaltilstand (GRL 500 HV) 159

Centre-Line-tilstand ved linjefunktion (Line Control) (se Fig. E) 159

Fremskyndelse af søgning efter lasermodtagerens midterlinje 160

Visning af relativ højde (se Fig. F) 160

Arbejde med lasermodtager 160

Trådløs forbindelse mellem måleværktøj og fjernbetjening/lasermodtagere 160

Indstilling af signaltone/lydstyrke 160

Valgfri indstilling for visning af midterlinje 160

Retningsindikatorer 161

Strobe ShieldTM-beskyttelsesfunktion 161

Markering 161

Displaybelysning 161

Fastgøring med stativholder (se Fig. G) 161

Måleværktøjets nøjagtighedskontrol 161

Påvirkning af målenøjagtighed 161

Kontrol af nivelleringsnøjagtighed ved vandret position 161

Kontrol af nivelleringsnøjagtighed ved lodret position (GRL 500 HV) 162

Kalibrering af måleværktøj 162

Kalibrering af X-akse 162

Kalibrering af Y-akse 163

Kalibrering af Z-akse (GRL 500 HV) 163

Arbejdsvejledning 163

Indstilling af visning af enheder 164

Specielle laserbriller (tilbehør) 164

Arbejde med stativet (tilbehør) 164

Arbejde med vægholder og justeringsenhed (tilbehør) 164

Arbejde med målepladen (tilbehør) (se Fig. H) 164

Eksempler på arbejde 164

Kontrol af udgravningers dybde (se Fig. I) 164

Afhjælpning af fejl 164

Fejl med fejlkoder 164

Fejl uden fejlkoder 165

Kundeservice og brugerrådgivning 166

Dansk 166

Transport 166

Bortskaffelse 166

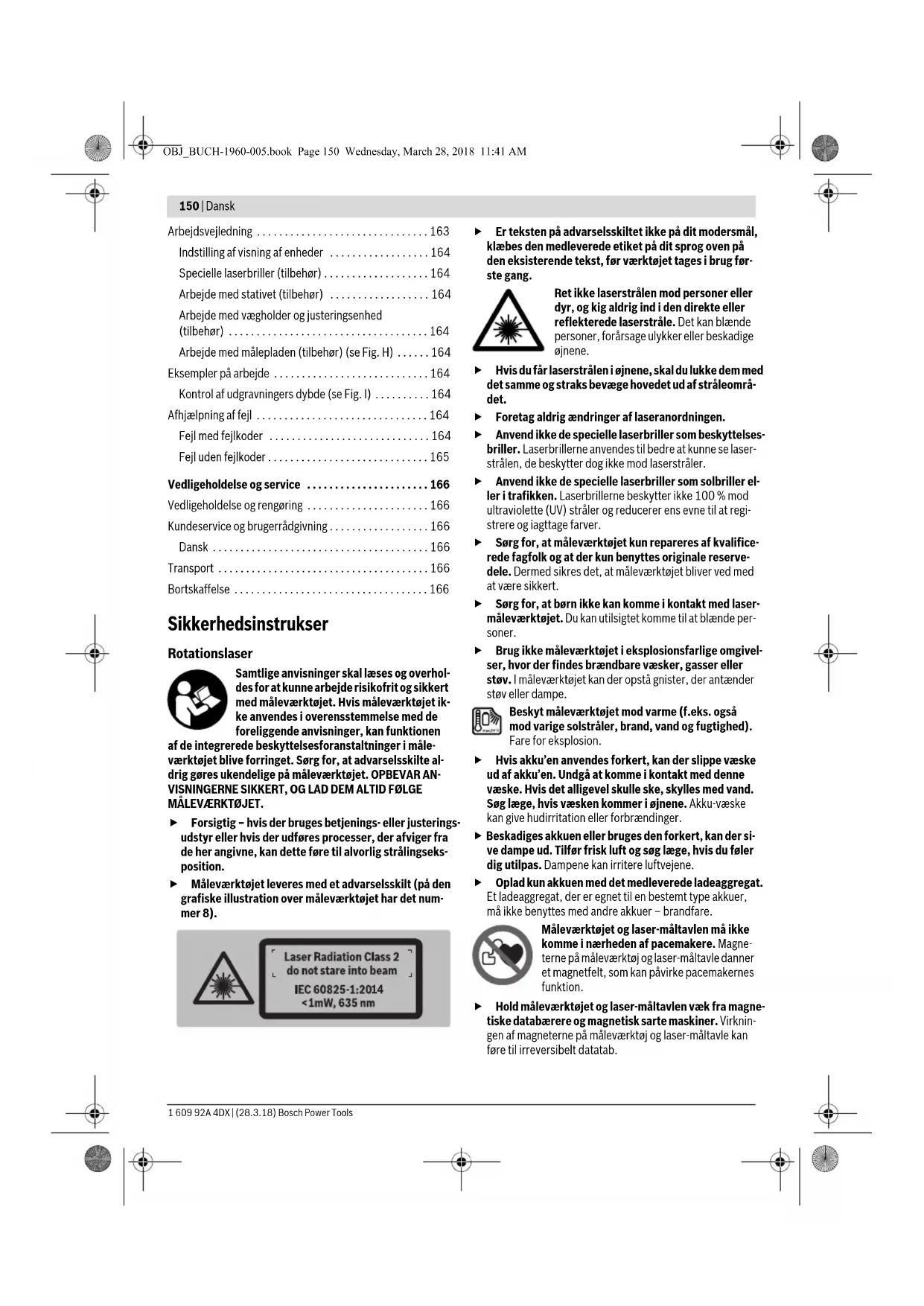

Sikkerhedsinstrukser

Rotationslaser

Samtlige anvisninger skal læses og overholdes for at kunne arbejde risikofrit og sikkert med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen

af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. OPBEVAR ANVISNINGERNE SIKKERT, OG LAD DEM ALTID FØLGE MÅLEVÆRKTØJET.

Forsigtig - hvis der bruges betjenings- eller justeringsudstyr, eller hvis der udføres processer, der afviger fra de her angivne, kan dette føre til alvorlig strålingseksponering. Måleværktøjet leveres med et advarselsskilt (på den grafiske illustration over måleværktøjet har det nummer 8).

Er teksten på advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang.

Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blende personer, forårsage ulykker eller beskadige øjnene.

Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet. Foretag aldrig ændringer af laseranordningen. Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler. Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver. Sørg for, at måleværktøjet kun repareres af kvalificeret fagfolk, og at der kun benyttes originale reservedele. Dermed sikres det, at måleværktøjet bliver ved med at være sikkert. Sørg for, at børn ikke kommer i kontakt med lasermåleværktøjet. Du kan utilsigtet komme til at blænde personer. - Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøjet kan der opstå gnister, der antænder støv eller dampe.

Beskyt måleværktøjet mod varme (f.eks. også mod varige solstråler), brand, vand og fugtighed. Fare for eksplosion.

Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. Beskadiges akkuen eller bruges den forkert, kan der sive dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Oplad kun akkuen med det medleverede ladeaggregat. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer - brandfare.

Måleværktøjet og laser-måletavlen må ikke anvendes af personer med pacemaker. Magneterne på måleværktøjet og laser-måletavlen danner et magnetfelt, som kan påvirke pacemakernes funktion.

Hold måleværktøjet og lasermåletavlen væk fra magnetiske databærere og magnetisk sarte maskiner. Virkningen af magneterne på måleværktøjet og lasermåletavlen kan føre til irreversibelt datatab.

Akku-ladeaggregat

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Denne lader er ikke beregnet til at blive betjent af børn eller personer med begrænsede fysiske, sensoriske eller mentale tilstande eller manglende erfaring og kendskab. Denne lader må kun bruges af børn fra 8 år samt af personer med begrænsede fysiske, sensoriske eller mentale tilstande eller manglende erfaring og kendskab, hvis det sker under opsyn, eller de modtager anvisninger om sikker omgang med laderen og således forstår de farer, der er forbundet hermed. I modsat fald er der risiko for fejlbetjening og personskader.

Hold børn under opsyn ved brug, rengøring og vedligeholdelse. Derved sikres det, at børn ikke bruger laderen som legetøj.

Ladeaggregatet må ikke udsættes for regn eller fugtighed. Indtrængning af vand i ladeaggregatet øger risikoen for elektrisk stød.

• Oplad kun måleværktøjet med det medfølgende ladeaggregat.
• Renhold ladeaggregatet. Snavs øger faren for elektrisk stød. Kontroller ladeaggregat, kabel og stik før brug. Anvend ikke ladeaggregatet, hvis det er beskadiget. Forsøg ikke at åbne ladeaggregatet, og sørg for at det repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladeaggregater, kabler og stik øger risikoen for elektrisk stød. Anvend ikke ladeaggregatet på brændbar undergrund (f.eks. papir, tekstiler osv.) eller i brandbare omgivelser. Pas på! Ladeaggregatet bliver varmt under opladningen. Brandfare! Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.

Lasermodtager/fjernbetjening

Alle anvisninger skal læses og følges. DISSE ANVISNINGER BØR OPBEVARES TIL SENERE BRUG.

Sørg for, at måleværktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres det, at måleværktøjet bliver ved med at være sikkert. Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøjet kan der opstå gnister, der antænder støv eller dampe.

Beskyt måleværktøjet mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion.

Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. Beskadiges akkuen eller bruges den forkert, kan der slippe dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene. Oplad kun akkuen med det medleverede ladeaggregat. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer - brandfare.

Beskrivelse af produkt og ydelse

Beregnet anvendelse

Rotationslaser GRL 500 H

Måleværktøjet er bestemt til at beregne og kontrollere nøjagtigt vandrette højdeforløb.

Måleværktøjet er beregnet til brug udendørs, dog kan det også bruges indendørs.

Måleværktøjet er beregnet til at måle og kontrollere nøjagtigt vandrette højdeforløb, lodrette linjer, flugtlinjer og lodpunkter. Måleværktøjet er beregnet til brug udendørs, dog kan det også bruges indendørs.

Lasermodtager LR 50

Lasermodtageren er beregnet til hurtig lokalisering af roterende laserstråler og til fjernbetjening af rotationslaseren.

Lasermodtageren kan bruges både indendørs og udendørs.

Bemærk: LR 50 bruges som både lasermodtager og fjernbetjening. For at gøre de følgende beskrivelser og anvisninger lettere at forstå, betegnes LR 50 i det følgende som „lasermodtager".

Nummereringen af de illustrerede komponenter refererer til illustrationen af rotationslaser, ladeaggregat og lasermodtager på illustrationssiderne.

Rotationslaser

1 Lodstråle (GRL 500 HV) 2 Udgang laserstråling 3 Prisme-afdækning (aluminium, glas) 4 Lysdiode for tyverisikringsalarm 5 Ladekontakter for lasermodtager 6 Lade-/opbevaringsstation for lasermodtager 7 Laserstråle 8 Laser-advarselsskilt 9 Serienummer rotationslaser 10 Stativholder 5/8" (lodret) (GRL 500 HV) 11 Plade til beskyttelse af ladebøsning 12 Stativholder 5/8" (vandret) 13 Tasten Reset 14 Bøsning til ladestik

Lasermodtager

15 Display 16 Midtermarkering 17 Start-stop-tasten 18 Hældningstast foroven 19 Tasten Centre-Line-tilstand 20 Hældningstast forneden 21 Tasten Hviletilstand 22 Tasten Tyverisikringsalarm 23 Taste til indstilling af målenøjagtighed 24 Tasten Signaltone/lydstyrke 25 Tasten Kalibrering 26 Modtagerfelt til laserstråle 27 Serienummer lasermodtager 28 Ladekontakter

Viseelementer lasermodtager

29 Akku-ladetilstandsindikator for rotationslaser 30 Akku-ladetilstandsindikator for lasermodtager 31 Tekstvisning hældning/fejl 32 Tekstvisning relativ højde/kalibreringsinterval 33 Visning af trådløs forbindelse 34 Visning af temperaturafvarsel 35 Visning af kalibreringsinterval 36 Visning af tyverisikringsalarm 37 Visning af nivelleringsadvarsel 38 Indikator chokadvarsel 39 Retningsviser „Laserstråle over midterlinje" 40 Retningsviser „Laserstråle under midterlinje" 41 Visning af hældningstilstand 42 Visning af Centre-Line-tilstand 43 Visning af midterlinje 44 Visning af hviletilstand 45 Visning af signaltone/lydstyrke 46 Visning af målenøjagtighed, fin" 47 Visning af målenøjagtighed, middel 48 Visning af målenøjagtighed, grov

Ladeaggregat

49 Ladeaggregat 50 Ladestik 51 Tilslutningsstik 52 Elstik

53 Stadieholder 54 Låseskrue til stadieholder 55 Baulaser-måleplade 56 Fastgøringsskrue til stadieholder 57 Libelle til stadieholder 58 Indskubningsramme til lasermodtager 59 Vægholder/justeringsenhed 60 Fastgørelsesskrue til vægholder 61 Skrue på justeringsenhed 62 5/8"-skrue på vægholder 63 Stativ 64 Specielle laserbriller 65 Koffert

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er kun en del af leverancen. Det komplette tilbehør findes i vores tilbehørsprogram.

Dansk | 153

Tekniske data

Rotationslaser	GRL 500 H	GRL 500 HV
Typenummer	3601 K61 A.. 3601 K61 B..
Arbejdsområde (radius)
-.ud lasermodtager ca. 1)	10 m	10 m
- med lasermodtager ca.	250 m	250 m
Nivelleringsnejagtighed 2)3)
- V andret	±0,1 mm/m	±0,1 mm/m
- L odret	-	±0,1 mm/m
Selvivilleringsområde typisk	±8,5% (±5°) ±8,5% (±5°)
Nivelleringstid typisk	15 s 15 s
Rotationshastighed	600 min-1	600 min-1
Enakset hældningsdrift(kan indstilles via tastatur og displayvisning)	±8,5%	±8,5%
Nojagtighed 2)	±0,1%	±0,1%
Tyverisikringsalarmsystem	●	●
Visining af kalibreringsinterval	●	●
Driftstemperatur	-10...+50 °C -10...+50 °C
Opbevaringstemperatur	-20...+70 °C -20...+70 °C
Relativ luftfugtighed max.	90 % 90 %
Maks. anvendelseshøjde over referencehøjde	2000 m	2000 m
Laserklasse	2	2
Lasertype	635 nm, <1 mW	635 nm, <1 mW
Divergens laserlinje	0,4 mrad (360°-graders vinkel)	0,4 mrad (360°-graders vinkel)
Ø Laserstråle ved udgangsåbning ca. 2)	4 mm	4 mm
Driftsfrekvensområde	863-870 MHz	863-870 MHz
Sendeeffekt maks.	20 mW	20 mW
Stativholder
- L odret	5/8"	5/8"
- V andret	-	5/8"
Vægt svarer til EPTA-Procedure 01:2014	2,3 kg	2,3 kg
Mål (længe x bredde x hjøde)	234 x 217 x 194 mm	234 x 217 x 194 mm
Tæthedsgrad	IP 56 (støv- og sprøjtevandsbeskjttet)	IP 56 (støv- og sprøjtevandsbeskjttet)
Akku	Li-Ion	Li-Ion
Nominel spænding	7,4 V	7,4 V
Kapacitet	3 Ah	3 Ah
Antal akkuceller	4	4
Driftstid ca.	25 h	25 h
1) Arbejdsområdet (radius) kan bliveindre, hvist de omgivende betingelser er ufordelagtige (f.eks. direkte solstråler).
2) ved 20 °C
3) langsd med aksen
Din rotationslaser identificeres entydigt vha. serienummeret 9 på typeskitet.

154 | Dansk

Lasermodtager/fjernbetjening LR 50

Typenummer	3601 K69 A..
Modtagelig bølgelængde	625-645 nm
Arbejdsområde (Radius)1)2)
- L aser m od tager med	rotationslase250 m
-F jernb et jening	150 m
Modtagervinkel	70° (±35°)
Målepræcision3)
- Indstilling „fin“	±1 mm
	±2 mm
- Indstilling „middel“	±3 mm
	±5 mm
- Ind stilling „grov“	±7 mm
	±10 mm
Displaystørrelse	62 x 31 mm
Modtageflade	100 x 18 mm
Driftstemperatur	-10°C ... +50°C
Opbevaringstemperatur	-20°C ... +70°C
Relativ luftfugtighed max.	90 %
Maks. anvendelseshøjde over referen-cehøjde	2000 m
Driftsfrekvensområde	863-870 MHz
Sendeeffekt maks.	20 mW
Aktiveringsindstilling for hviletilstand -Ingen betjening af taster i mere end 30 min	●
- Ingen modtagelse af laserstråle i mere end 30 min	●
Tyverisikringsalarmsystem	0-150 m
Visning af kalibreringsinterval	●
Vægt svarer til EPTA-Procedure 01:2014	0,3 kg
Mål (længde x bredde x højde)	152 x 77 x 32 mm
Tæthedsgrad	IP 56 (støv- og sprøjtevandsbeskyttet)
Akku	Li-Ion
Nominel spænding	7,4 V
Kapacitet	1 Ah
Antal alkuceller	2
Driftstid ca.	25 h4)
1) Arbejdsområdet (radius) kan bliveindre, hijdes de omgivende betin-geler er ufordelagtige (f.eks. direkte solsträler).
2) afhängigt af afstand mellem lasermodtager og rotationslaser
3) ved en afstand på 30 m
4) ved deaktiveret displaybelysning
Serienummeret 27 på typeskitet tjener til entydig identifikation af din lasermodtager/din fjernbetjening.

Ladeaggregat

Typenummer 2610 A16 4..
Ladetid	ca. 3 h
Akku-opladningsspænding	12 V=
Ladestrom	5 A
Beskyttesesklasse	☐/☐

Montering

Oplad batterierne fra måleværktøjet og lasermodtageren (se figur A-B)

Anvend et andet ladeaggregat. Det medfølgende ladeaggregat er afstemt i forhold til den Li-ion-akku, der er monteret i måleværktøjet. Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på ladeaggregatets typeskilt.

PAS PÅ

Måleværktøj og lasermodtager må kun oplades i tørre omgivelser indendørs. Ladekablet

må ikke bruges til opladning udendørs eller i fugtige miljøer.

Bemærk: Akkuerne til måleværktøj og lasermodtager leveres delvist opladet. For at få fuldt udbytte af akkuerne bør du oplade akkuerne helt, før du bruger dem første gang.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Indikator for ladetilstand

For at få vist måleværktøjets og lasermodtagerens akku-ladetilstand skal måleværktøjet tændes (se „Start“, side 156).

Displayvis-ninger	Betydning Kapacitet		Resterende maletid ca.
29	Akku er helt oplatet.	60-100%	15-25 h
30
29	Akku er delvis afladet.	40-60%	10-15 h
30
29	Akku er delvis afladet.	20-40%	5-10 h
30
29	Akku er delvis afladet.	10-20%	2,5-5 h
30
29	Akku bør opla-des.	0-10%	0-2,5 h
30

Er måleværktøjet slukket og lasermodtageren i lade-/opbevaringsstationen 6, kan akku-ladetilstanden vises på følgende måde:

Tryk på tasten Hviletilstand 21, til en signaltone høres.

Akku-ladetilstandsindikatorerne 29 og 30 vises.

Efter 5 sek. slukkes displaybelysningen igen.

Opladning af akku

Rengør snavsede ladekontakter med en tør klud. Sæt tilslutningsstikket 51 i det dertil beregnede hunstik på ladeaggregatet 49.

Måleværktøjet kan oplades uafhængigt af lasermodtageren, men lasermodtageren kan kun oplades sammen med måleværktøjet.

Måleværktøj (se Fig. A):

Lasermodtager (se Fig. B):

• Skub lasermodtageren ind i lade-/opbevaringsstationen 6. Åbn afdækninger 11 til ladebøsninger 14.
• Sæt netstikket 52 i stikkontakten, og sæt ladestikket 50 i ladebøsningen 14.

Displayvisninger Betydning

29

Akkuerne oplades.

Under opladningen blinker segmenterne efter hinanden.

30

Efter opladningen slukkes måleværktøjet og lasermodtageren.

Afbryd ladeaggregatet fra strømnettet, hvis det ikke skal anvendes i længere tid.

Beskyt ladeaggregatet mod fugtighed!

Henvisninger til optimal håndtering af akkuen

Måleværktøjet og lasermodtageren må kun opbevares i det tilladte temperaturområde, se „Tekniske data". Lad dem f.eks. ikke ligge i bilen om sommeren.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mht. bortskaffelse.

Brug

Ibrugtagning

Beskyt måleværktøjet og lasermodtageren mod fugt og direkte sollys. Udsæt ikke måleværktøjet og lasermodtageren for ekstreme temperaturer eller temperaturudsving. Lad dem f.eks. ikke ligge i længere tid i bilen. Lad måleværktøjet og lasermodtageren akklimatisere, hvis de har været udsat for store temperaturudsving, før du tager dem i brug. Ved ekstreme temperaturer eller temperaturudsving kan måleværktøjets og lasermodtagerens præcision påvirkes. Undgå at udsætte måleværktøjet for voldsomme stød eller fald. Hvis måleværktøjet udsættes for stærke, udvendige påvirkninger, skal du altid gennemføre en nøjagtighedskontrol, før der arbejdes videre med det (se "Måleværktøjets nøjagtighedskontrol", side 161).

Måleværktøj opstilles

Horisontaltilstand (GRL 500 H/ GRL 500 HV)

Vertikaltilstand (GRL 500 HV)

• Stil måleværktøjet vandret eller lodret på et stabilt underlag, monter det på et stativ eller en vægholder 59 med justeringsenhed.

På grund af den høje nivelleringspræcision reagerer måleværktøjet meget stærkt på vibrationer og ændrede positioner. Sørg derfor for, at måleværktøjet positioneres stabilt for at undgå driftsafbrydelser, fordi værktøjet skal efternivelleres.

Betjening af måleværktøj (se Fig. C)

Måleværktøjet betjenes ved hjælp af tasterne på lasermodtageren. Betjeningen kan enten udføres direkte på måleværktøjet (lasermodtager sidder i lade-/opbevaringsstationen 6) eller via en trådløs forbindelse (lasermodtager fungerer som fjernbetjening).

Driftstilstande

Systemet af måleværktøj og lasermodtager kender 3 driftstilstande:

-1 drift

Alle funktioner på måleværktøjet og lasermodtageren er aktive.

Tyverisikrings- og anti-drift-systemet er stadig aktiveret.

Alle indstillinger (signal tone/lydstyrke, målenøjagtighed, hældning osv.) gemmes.

Alle funktioner på måleværktøjet og lasermodtageren er deaktiveret.

Se „Stop“, side 156, og „Automatisk slukning“, side 156.

Tænd/sluk

Ret opmærksomheden mod omgivelserne og offentligheden. Sørg for, at måleværktøjet altid er under opsyn, og sluk for måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.

Bemærk: Før anvendelse af måleværktøjet bør du altid foretage en nøjagtighedskontrol (se „Måleværktøjets nøjagtighedskontrol“, side 161).

Ibrugtagning

Bemærk: Ved udlevering er måleværktøjet og lasermodtageren parret (= lasermodtageren kan udføre fjernbetjeningsfunktionen).

Tænd kun for måleværktøjet og lasermodtageren, når du skal bruge det, for at spare energi.

156 | Dansk

Start

- For at tænde måleværktøjet skubber du lasermodtageren ind i lade-/opbevaringsstationen 6 og trykker derefter på tænd/sluk-kontakten 17.

eller

• Skub lasermodtageren ind i lade-/opbevaringsstationen 6, og tag den ud af lade-/opbevaringsstationen igen. Derefter skal du, for at tænde måleværktøjet, trykke på tænd/sluk-kontakten 17 inden for 30 min.

Resultat

• Alle displayvisninger lyser kort. Den automatiske nivellering starter (se "Automatisk nivellering", side 158). Anti-Drift-systemet aktiveres 30 sek. efter den automatiske nivellering (se "Anti-Drift-system (ADS)", side 159).

Derefter udsender måleværktøjet laserstrålen 7 (GRL 500 H) eller laserstrålen 7 og lodstrålen 1 (GRL 500 HV).

Stop

Tryk på tænd/sluk-kontakten 17 i ca. 2 sek.

Resultat

• Rotationen stopper, og laserstrålen er slukket.
• Alle displayvisninger og

Bemærk: Hvis lasermodtageren og rotationslaseren er slukket, skal lasermodtageren igen sættes i lade-/opbevaringsstationen 6 for at tænde den.

Hviletilstand

Ved hjælp af lasermodtageren kan måleværktøjet sættes i hviletilstand i (maksimalt 2 timer).

• For at aktivere hviletilstanden skal du trykke på tasten Hviletilstand 21.

I hviletilstand lyser visningen af hviletilstand 44 på lasermodtageren, og ved aktiveret tyverisikringsalarmsystem også visningen af tyverisikringsalarm 36.

På måleværktøjet blinker lysdioden for tyverisikringsalarm 4, når tyverisikringsalarmsystemet er aktiveret.

Alle andre visninger og laserstrålen er slået fra. Anti-Drift-systemet er stadig aktiveret.

• For at afslutte hviletilstanden skal du igen trykke på tasten Hviletilstand 21.

Hviletilstanden aktiveres automatisk, hvis laserstrålen i mere end 30 min. ikke har passeret modtagefeltet 26, eller lasermodtagerens taster ikke betjenes i mere end 30 min.

Bemærk: Hvis lasermodtageren og rotationslaseren er i hviletilstand i mere end 2 timer, slukkes begge automatisk. For at tænde skal lasermodtageren igen sættes i lade-/opbevaringsstationen 6.

Standardindstillingen ved udlevering er [Hviletilstandsfunktion deaktiveret].

• For at aktivere hviletilstandsfunktionen skal du med tændt måleværktøj trykke på tænd/sluk-kontakten 17 og tasten Hviletilstand 21 samtidig i ca. 2 s.

På displayet vises i ca. 3 s den nye tilstand [Hviletilstandsfunktion aktiveret = SLP On] og visningen Hviletilstand 44. Indstillingen lagres ikke ved slukning. Måleværktøjet starter altid med deaktiveret hviletilstandsfunktion.

• For at deaktivere hviletilstandsfunktionen skal du med tændt måleværktøj trykke på tænd/sluk-kontakten 17 og tasten Hviletilstand 21 samtidig i ca. 2 s.

På displayet vises i ca. 3 s den nye tilstand [Hviletilstandsfunktion deaktiveret = SLP OFF] og visningen Hviletilstand 44.

Automatisk slukning

Måleværktøjet og lasermodtageren slukkes automatisk under bestemte forudsætninger (resultat se „Stop“, side 156):

• Måleværktøjet befinder sig i mere end 2,5 timer uden for selvnivelleringsområdet, og den deraf resulterende fejlkode afhjælpes ikke (se „Afhjælpning af fejl“, side 164).
• Måleværktøjet tændes ikke igen inden for 2 timer med aktiveret hviletilstand. Anti-Drift-systemet er udløst i mere end 2,5 timer.
• Måleværktøjet er uden for driftstemperaturområdet.

Før måleværktøjet og lasermodtageren slukkes automatisk, er der en signaltone, og derudover blinker visningen af temperaturafvarsel 34 i ca. 5 sek.

Efter automatisk slukning: Vent et givet tidsrum, til måleværktøjet og lasermodtageren igen er inden for driftstemperaturområdet. Positioner måleværktøjet i givet fald igen og tænd det igen.

RTC (Real Time Clock)-batteri

Hvis visningen af kalibreringsinterval 35 blinker i ca. 10 sek. efter tænding, er RTC-batteriet og den integrerede akku svage. Kalibreringsintervallet overvåges ikke længere.

• Kontakt et autoriseret Bosch servicecenter.

Tyverisikrings-alarmsystem

Systemet af måleværktøj og lasermodtager forebygger tyveri ved hjælp af to sikkerhedsmekanismer:

• Måleværktøjet kan kun betjenes via lasermodtageren, idet der ikke er et betjeningspanel på måleværktøjet.
• Både akustisk og visuelt signaleres på måleværktøjet og på lasermodtageren, når måleværktøjet bevæges væk fra referencepunktet.

Aktivering af tyverisikringsalarmsystem

Standardindstillingen i udleveringstilstand er [Tyverisikringsalarmsystem deaktiveret].

- Tryk med tændt måleværktøj på tasten Tyverisikringsalarm 22.

Tyverisikringsalarmsystemet er aktiveret.

Visningen af tyverisikringsalarm 36 og lysioden for tyverisikringsalarm 4 lyser.

Tyverisikringsalarmsystemets indstilling lagres ved slukning. For deaktivering skal du med tændt måleværktøj trykke på tasten Tyverisikringsalarm 22.

Anvendelsestilfælde for tyverisikringsalarmsystemet

Anvendelsesområde Sikkerhedsmekanisme

Visning af tyverisikrings-alarm 36 lyser vedvarende

Lysdiode for tyverisikringsalarm 4 på måleværktøjet blinker langsomt

Måleværktøjet suget. Alarmsystem deaktiveret

Lasermodtager suget. Visning af tyverisikringsalarm 36 ikke i lade-/opbevaringsstationen 6. Lysdiode for tyverisikringsalarm 4 på måleværktøjet lyser ikke

Bevaringsstationen 6. Lysdiode for tyverisikringsalarm 4 på måleværktøjet lyser ikke.

Hvis moleværktøjet flyttes i mere end 5 sekunder med aktiv tyverisikringsalarm, udløses alarmsystemet:

• På måleværktøjet og på lasermodtageren udsendes en signaltone. Signaltonens A-vægtede støjtrykniveau udgør op til 110 dB(A) og kan ikke reguleres via den normale signaltones lydstyrkeindstilling. Hold ikke lasermodtageren tæt op mod øret! Den høje lyd kan beskadige hørelsen.
• Lysdiode for tyverisikringsalarm 4 på måleværktøjet blinker hurtigt.

Visningen af tyverisikringsalarm 36 på lasermodtageren blinker.

• Visningen af tyverisikringsalarm 36 på lasermodtageren blinker.

For at slukke den udløste alarm skal du trykke på tasten Tyverisikringsalarm 22. Signaltonen ophører. Alle betjeningsfunktioner frigøres. Ved tænding nulstilles alle indstillinger til standardindstillingerne (se "Start", side 156). Tyverisikringsalarmsystemet er igen aktiveret.

Visninger til kontrol af kalibreringen (kalibreringsadvarsel)

Hvis måleværktøjets kalibrering kontrolleres, angives dette på lasermodtagerens display med forskellige visninger, herunder visningen „CAL".

Bemærk: Sensorerne for en kalibreringsadvarsel (kalibreringsinterval, lagertemperatur, vibrationer af måleværktøjet) er først aktive efter den første ibrugtagning.

Displayvisninger Kalibreringsadva

Lyser

Kalibreringsinterval (hver 12. måned) er udløbet.

Visning af kalibreringsinterval 35 lyser

Lyser

Måleværktøjet har været opbevaret uden for lagertemperaturområdet.

Visning af temperaturadvarsel 34 lyser

Lyser

Måleværktøjet har været udsat for en massiv stødpåvirkning (f.eks. sammenstød med gulvet efter at være faldet ned).

Visning af stødadvarsel 38 lyser

Efter en kort visningstid slukkes visningerne til kontrol af kalibreringen, som først vises igen, når der tændes.

Deaktivering af visninger af kalibreringsadvarsel

Du kan skjule visningerne, indtil årsagen til kalibreringsadvarslen ikke længere foreligger.

- Tryk, mens kalibreringsadvarslen vises, på tasten Kalibrering 25 i ca. 2 sek. Visningerne til kontrol af kalibreringen vises først igen, når årsagen til kalibreringsadvarslen på ny foreligger.

Anbefalet fremgangsmåde efter en visning til kontrol af kalibreringen

Handlingstrin se side

1 Kontrol af nivelleringsnøjagtighed 161

2a Afvigelse på 30 m ligger inden for de maks. tilladte grænser på ±3,0 mm

Visninger af kalibreringsadvarsel skjules 157

2b Afvigelse på 30 m ligger uden for de maks.

tilladte grænser på ±3,0 mm

Kalibrering af måleværktøj 162

3b Kontrol af nivelleringsnøjagtighed 161

158|Dansk

Handlingstrin se side

4b Afvigelse på 30 m ligger efter kalibreringen inden for de maks. tilladte grænser på ±3,0 mm:

Der kan arbejdes uden nøjagtighedstab.

Afvigelse på 30 m ligger efter kalibreringen stadig uden for de maks. tilladte grænser på ±3,0 mm

Lad måleværktøj kontrollere hos en

Bosch-kundeservice

Funktioner

Forløb for X- og Y-aksen

X- og Y-aksens forløb er markeret på huset over rotationshovedet.

Rotationsfunktion

Måleværktøjet arbejder med en fast rotationshastighed (600 min^-1), der er passende ved anvendelse af en lasermodtager.

Oversigt over driftstilstande

• Automatisk nivellering

Efter at der er tændt/under drift

• Enakset hældningsfunktion
• Centre-Line-tilstand Anti-Drift-system (ADS)
• Linjefunktion (Line Control) i vertikaltilstand (GRL 500 HV)

Automatisk nivellering

Automatisk nivellering efter tænding

Når måleværktøjet tændes, kontrollerer det den vandrette position og udligner automatisk ujævnheder inden for selvnivelleringsområdet på ca. 8,5% (5°).

Under nivelleringen blinker visningen af nivelleringsadvarsel 37.

GRL 500 HV: Efter at der er tændt, registrerer måleværktøjet automatisk vandret/lodret position. For at skifte mellem vandret og lodret position kan du blot positionere det på ny uden at slukke.

Automatisk nivellering under drift

Hvis måleværktøjet efter en positionsændring befinder sig uden for selvnivelleringsområdet på ca. 8,5% (5°), er indnivellering ikke mere mulig, og der vises en fejlkode (se "Afhjælpning af fejl", side 164).

Når måleværktøjet er indnivelleret, kontrollerer det hele tiden den vandrette stilling. Ved positionsændringer foretages automatisk efternivellering. For at undgå fejlmålinger stopper rotationen af laserstrålen under nivelleringsprocessen.

Enakset hældningsfunktion

Når måleværktøjet er i vandret position, indnivelleres X-aksen automatisk i enakset hældningsfunktion.

Rotationsniveauet kan drejes omkring X-aksen i et område på ±8,5%

Bemærk: Hvis du vil foretage en hældningsindstilling umiddelbart efter tænding, skal du afvente den automatiske nivellering (se "Automatisk nivellering efter tænding", side 158). Derved undgås forkerte måleresultater.

Det er muligt at foretage hældningsindstilling inden for et område på ±8,5%

Tryk og hold hældningstasten 18 eller 20, til den ønskede hældningsværdi vises på displayet.

Slip hældningstasten 18 eller 20 igen.

Auto

Under hældningsindstillingen blinker visningen af nivelleringsadvarsel 37.

Visningen af nivelleringstilstand 41 lyser vedvarende.

Tryk samtidig på hældningstasten 18 og 20. Hældningsindstillingen er deaktiveret.

Den automatiske nivellering er aktiveret (se "Automatisk nivellering", side 158).

Hvis hældningsområdet på ± 8,5 % overskrides, forsvinder visningen af hældningstilstand 41, og der vises en fejlkode (se "Afhjælpning af fejl", side 164).

Centre-Line-tilstand (se Fig. D)

I Centre-Line-tilstand forsøger måleværktøjet automatisk at finde lasermodtagerens midterlinje ved at bevæge rotationshovedet op og ned.

Tryk på tasten Centre-Line-tilstand 19 i ca. 2 sek.

1. Rotationshovedet svinger opad til anslaget.
2. Laserstrålen tændes.
3. Rotationshovedet svinger nedad. 4a. Laserstrålen rammer modtagefeltet 26 og finder midterlinjen. eller 4b. Laserstrålen finder intet modtagefelt indtil slutningen af svingområdet; der vises en fejlkode (se "Afhjælpning af fejl", side 164).

Under søgningen efter midterlinjen blinker visningen af nivelleringsadvarsel 37.

Visningerne for Centre-Line-tilstand 42 lyser vedvarende.

Så snart laserstrålen rammer modtagefeltet 26, høres en bipyd, indtil midterlinjen er fundet.

Hastigheden, som rotationshovedet bevæges med, bremses ned, så snart laserstrålen rammer modtagefeltet 26. Når midterlinjen er fundet, slår måleværktøjet automatisk Centre-Line-tilstanden fra. Den indstillede hældning lagres og vises på displayet.

• For at afbryde Centre-Line-tilstanden under søgningen skal du trykke på tasten Centre-Line-tilstand 19, eller

Tryk samtidig på hældningstasterne 18 og 20 for at aktivere den automatiske nivellering.

Auto

Fremskyndelse af søgning efter lasermodtagerens midterlinje

Søgningen efter lasermodtagerens midterlinje begynder altid med en opadgående bevægelse af rotationshovedet. Hvis laserstrålen befinder sig under midterlinjen og endnu ikke er i lasermodtagerens modtagefelt, kan laserstrålens bevægelse vendes om.

- Tryk på tasten Centre-Line-tilstand 19 i ca. 2 sek.

Rotationshovedets automatiske op- og nedadgående bevægelse starter.

- Tryk på hældningstasten 20. Rotationshovedet bevæges nedad.

Anti-Drift-system (ADS)

Måleværktøjet har et Anti-Drift-system, der ved positionsændringer/rystelser af måleværktøjet eller ved vibrationer i underlaget forhindrer indnivellering i ændret højde og dermed højdefejl.

Anti-Drift-systemet er aktiveret ca. 30 sek., efter at måleværktøjet er tændt.

Under aktiveringen blinker visningen af stødværdier 38 langsomt. Efter aktiveringen lyser visningen vedvarende.

Hvis måleværktøjets lodrette position ændres, eller der registreres en kraftig rystelse, udløses Anti-Drift-systemet: Laserens rotation stoppes, og visningen af stødværdier 38 blinker. Desuden høres en bipelyd på lasermodtageren i ca. 5 sek.

- Tryk med udløst Anti-Drift-system kort på tænd/sluk-kontakten 17.

Den automatiske nivellering starter (se „Automatisk nivellering under drift", side 158).

• Kontroller nu laserens højde på et referencepunkt, og korriger om nødvendigt måleværktøjets højde.

Deaktivering af Anti-Drift-system (ADS)

Anti-Drift-systemet kan deaktiveres under drift af måleværktøjet.

Tryk på tænd/sluk-kontakten 17. Anti-Drift-systemet er deaktiveret. Visningen af stadigadvarsel 38 vises ikke mere.

Indstillingen lagres ikke ved slukning. Måleværktøjet starter altid med aktiveret Anti-Drift-system.

Linjefunktion (Line Control) i vertikaltilstand (GRL 500 HV)

I måleværktøjets vertikaltilstand kan du positionere rotationsniveauet for nem flugtning eller parallel justering langs X-aksen.

• For at dreje rotationsniveauet med uret skal du trykke på hældningstasten 18, og for at dreje mod uret trykkes på hældningstasten 20.

Det er muligt at foretage positionering inden for et område på ±8,5 %

Hastigheden, som rotationshovedet bevæges med, begynder langsomt og forøges kontinuerligt.

Centre-Line-tilstand ved linjefunktion (Line Control) (se Fig. E)

I Centre-Line-tilstand forsøger måleværktøjet automatisk at finde lasermodtagerens midterlinje ved hjælp af en venstre-/højrebevægelse af rotationshovedet.

Tryk på tasten Centre-Line-tilstand 19 i ca. 2 sek.

Den automatiske venstre-/højrebevægelse af rotationshovedet starter.

Søgeproces:

1. Rotationshovedet svinger mod højre til anslaget.
2. Laserstrålen tændes.
3. Rotationshovedet svinger mod venstre. 4a. Laserstrålen rammer modtagefelt 26 og finder midterlinjen.

eller

4b. Laserstrålen finder intet modtagefelt indtil slutningen af svingområdet; der vises en fejlkode (se „Afhjælpning af fejl“, side 164).

Under søgningen efter midterlinjen blinker visningen af nivelleringsadvarsel 37.

Visningerne for Centre-Line-tilstand 42 lyser vedvarende.

Så snart laserstrålen rammer modtagefeltet 26, høres en bipelyd, indtil midterlinjen er fundet.

Hastigheden, som rotationshovedet bevæges med, bremses ned, så snart laserstrålen rammer modtagefeltet 26.

Når midterlinjen er fundet, slår måleværktøjet automatisk Centre-Line-tilstanden fra.

160 | Dansk

• For at afbryde Centre-Line-tilstanden under søgningen skal du trykke på tasten Centre-Line-tilstand 19.

eller

Tryk samtidig på hældningstasterne 18 og 20 for at aktivere den automatiske nivellering.

Auto

Fremskyndelse af søgning efter lasermodtagerens midterlinje

Søgningen efter lasermodtagerens midterlinje begynder altid med en højrebevægelse af rotationshovedet. Hvis laserstrålen befinder sig til venstre for midterlinjen og endnu ikke er i lasermodtagerens modtagefelt, kan laserstrålens bevægelse vendes om.

- Tryk på tasten Centre-Line-tilstand 19 i ca. 2 sek.

Rotationshovedet bevæges automatisk mod højre.

- Tryk på hældningstasten 20. Rotationshovedet bevæges nedad.

Visning af relativ højde (se Fig. F)

Afstanden mellem rotationsniveau og midterlinje vises på displayet som absolut værdi (i [mm] eller [inch]).

Se også "Indstilling af visning af enheder", side 164.

Arbejde med lasermodtager

Ved målinger udendørs og på større afstande indendørs bruger du lasermodtageren til at finde laserstrålen.

• Placer lasermodtageren, så laserstrålen kan nå modtageområdet 26.

Trådløs forbindelse mellem måleværktøj og fjernbetjening/lasermodtagere

I udleveringstilstand fungerer den medfølgende lasermodtager LR 50 via en trådløs forbindelse som fjernbetjening for måleværktøjet.

- Visningen af trådløs forbindelse 33 vises og angiver fjernbetjeningsfunktionen på lasermodtageren.

Der kan også allokeres flere lasermodtagere LR 50 til måleværktøjet.

- Sluk for måleværktøjet og lasermodtageren. - Stik den ekstra lasermodtager ind i lade-/opbevaringsstationen 6.

- Tryk på tænd/sluk-kontakten 17.

- Visningen af trådløs forbindelse 33 vises og angiver fjernbetjeningsfunktionen på lasermodtageren.

• Tag lasermodtageren ud af lade-/opbevaringsstationen igen. Derefter skal du, for at tænde måleværktøjet, trykke på tænd/sluk-kontakten 17 inden for 30 min.

Bemærk: Hvis flere lasermodtagere er allokeret til et måleværktøj, fungerer den sidst allokerede lasermodtager som fjernbetjening. De andre lasermodtagere er så kun rene lasermodtagere.

Indstillinger som f.eks. målenøjagtighed eller signaltone kan foretages individuelt for hver lasermodtager.

Hvis lasermodtageren slukkes med fjernbetjeningsfunktionen, slukkes måleværktøjet. De ekstra lasermodtagere skal slukkes hver for sig.

Hvis den trådløse forbindelse afbrydes, blinker ud over en signaltone også visningen af trådløs forbindelse 33.

Derved signaleres, at advarselsvisningerne (f.eks. tyveri, Anti-Drift, kalibrering) ikke vises, og at måleværktøjet ikke mere fjernbetjenes.

Bemærk: Måleværktøjets hviletilstand kan kun aktiveres og deaktiveres ved at trykke på tasten hviletilstand 21 på lasermodtageren med fjernbetjeningsfunktion.

Indstilling af signaltone/lydstyrke

Laserstrålens position på modtagerfeltet 26 kan vises med en signaltone.

Du kan vælge mellem to lydstyrker eller slå signaltonen fra. Standardindstillingen ved udlevering er [normal signaltone].

Tryk på tasten Signaltone/lydstyrke 24 en eller flere gange, til den ønskede indstilling er opnået. Ingen visning: Signaltone fra

Normal signaltone

Kraftig signaltone

Indstillingen for signaltone/lydstyrke lagres ved slukning.

Valg af indstilling for visning af midterlinje

Du kan fastlægge, med hvilken nøjagtighed laserstrålens position på modtagefeltet vises som „centreret".

Standardindstillingen ved udlevering er [målenøjagtighed, middel/3 mm].

-Tryk på tasten Indstilling målenøjagtighed 23 en eller flere gange, til den ønskede indstilling er opnået.

Eksempel På displayet vises målenøjagtighedstrinet

fin",middel"/,grov" og den nøjagtige. 30 mm værdi.

Indstillingen af målenøjagtigheden lagres ved slukning.

Dansk|161

Retningsindikatorer

Laserstrålens position i modtagefeltet 26 vises:

-På displayet 15 på lasermodtagerens for- og bagside ved hjælp af retningsviseren „Laserstråle over midterlinje"39, retningsviseren „Laserstråle under midterlinje"40 og visningen af midterlinje 43,

valgfrit via signaltonen.

Lasermodtager for lav: Hvis laserstrålen passerer gennem den øverste halvdel af modtagefeltet 26, lyser retningsviseren „Laserstråle over midterlinje" 39, og plusværdien på visningen af den relative højde 32 angiver, hvor meget lasermodtageren skal bevæges opad.

Ved aktiveret signaltone høres et signal i langsom takt.

• Bevæg lasermodtageren opad i pilens retning. Når den nærmer sig midtermarkeringen 16, vises kun spidsen af retningsviseren 39.

Lasermodtager for høj: Hvis laserstrålen passerer gennem den nederste halvdel af modtagefeltet 26, lyser retningsviseren „Laserstråle under midterlinje" 40 og minusværdien på visningen af den relative højde 32 angiver, hvor meget lasermodtageren skal bevæges nedad.

Ved aktiveret signaltone høres et signal i hurtig takt.

• Bevæg lasermodtageren nedad i pilens retning. Når den nærmer sig midtermarkeringen 16, vises kun spidsen af retningsviseren 40.

Lasermodtager centreret: Hvis laserstrålen passerer gennem modtagefeltet 26 i niveau med midtermarkeringen 16, lyser visningen af midterlinje 43. Ved aktiveret signaltone høres en vedvarende lyd.

Hvis måleværktøjet bevæges, så laserstrålen ikke længere forlader modtagefeltet 26, blinker den sidst viste retningsviser 39 eller 40 i ca. 5 sek.

Strobe Shield™-beskyttelsesfunktion

Lasermodtageren har elektroniske filtre til stroboskoplys. Filtrene beskytter mod f.eks. forstyrrende lys fra entreprenørmaskiner.

Markering

Ved midtermarkeringen 16 til venstre og højre på lasermodtageren kan du markere laserstrålens højde, når den passerer gennem midten af modtagefeltet 26.

Sørg for, at måleværktøjet indstilles nøjagtigt lodret (ved vandret laserstråle) henholdsvis vandret (ved lodret laserstråle) under markeringsarbejdet, da markeringerne ellers er forskudt i forhold til laserstrålen.

Displaybelysning

Standardindstillingen ved udlevering er [Displaybelysning aktiveret].

Efter ca. 30 sekunder uden knaptryk slukkes displaybelysningen.

Ved tryk på en vilkårlig tast, eller når laserstrålen rammer modtagefeltet, tændes displaybelysningen igen.

• For at slukke displaybelysningen skal du trykke samtidig på tænd/sluk-kontakten 17 og tasten Signaltone/lydstyrke 24.

Indstillingen af displaybelysningen lagres ved slukning.

Fastgøring med stadieholder (se Fig. G)

Du kan fastgøre lasermodtageren ved hjælp af stadieholderen 53, såvel til en byggelaser-stadie 55 (tilbehør) som til andre hjælpemidler med en bredde indtil 65 mm.

- Skru indskubningsrammen 58 fast med fastgøringsskruen 56 på stadieholderen 53. - Løsn låseskruen 54, skub stadieholderen på f.eks. byggelaser-stadien 55, og spænd låseskruen 54 igen. Ved hjælp af libellen 57 kan du justere stadieholderen 53 vandret. Et skævt anbragt måleværktøj fører til fejlmålinger. - Skub lasermodtageren ind i indskubningsrammen 58.

Måleværktøjets nøjagtighedskontrol

Efterfølgende arbejde bør kun udføres af veluddannede og kvalificerede personer. De lovmæssige forhold ved gennemførelse af en nøjagtighedskontrol eller kalibrering af måleværktøjet skal være kendt.

Påvirkning af målenøjagtighed

Laserens målenøjagtighed påvirkes fremfor alt af omgivelsestemperaturen. Især temperaturforskelle, der forløber fra gulvet og opad, kan distrahere laserstrålen.

Ud over udefrakommende påvirkninger kan også maskinspecifikke påvirkninger (f.eks. fald eller kraftige stød) resultere i afvigelser. Kontrollér derfor altid kalibreringen, før du påbegynder en arbejdsopgave.

Afvigelserne er af betydning efter en målestrækning på ca. 20 m og kan op til 100 m komme til at udgøre to til fire gange så meget af den afvigelse, der kan konstateres ved 20 m.

Da temperaturlaget er størst i nærheden af jorden/gulvet, bør måleværktøjet altid være monteret på et stativ fra en målestrækning på 20 m. Stil desuden så vidt muligt måleværktøjet i midten af arbejdsfladen.

Hvis måleværktøjet overskrider den maksimale afvigelse ved en af måleprocesserne, der er beskrevet i det følgende, skal du foretage en kalibrering (se „Kalibrering af måleværktøj“, side 162) eller lade måleværktøjet kontrollere hos en Bosch-kundeservice.

Kontrol af nivelleringsnøjagtighed ved vandret position

Til kontrollen har du brug for en fri målestrækning på 30 m på fast undergrund foran en væg. Du skal gennemføre en komplet måleproces for X- og Y-aksen.

• Monter måleværktøjet vandret på et stativ 30 m fra væggen på en fast, lige undergrund. Tænd for måleværktøjet. Marker laserstrålens midte på væggen, når nivelleringen er afsluttet (punkt I).

Drej måleværktøjet 180°, lad det nivellere og marker laserstrålens midte på væggen (punkt II). Sørg for, at punktet II ligger så lodret som muligt over henholdsvis under punkt I.

Forskellen d mellem de to markerede punkter I og II på væggen er måleværktøjets faktiske højdeafvigelse for den målte akse.

Gentag målingen for den anden akse. Drej måleværktøjet 90° for målearbejdet påbegyndes.

Ved en målestrækning på 30 m er den maksimalt tilladte afvigelse:

30 m × ±0,1 mm/m = ±3,0 mm.

Forskellen d mellem punkterne I og II må ved hver af de to målinger derfor højst udgøre 6 mm.

Kontrol af nivelleringsnøjagtighed ved lodret position (GRL 500 HV)

Til kontrollen har du brug for en fri målestrækning på fast undergrund foran en 10 m høj væg. Fastgør en lodsnor på væggen.

Monter måleværktøjet lodret på et stativ eller stil det på en fast, lige undergrund. Tænd for måleværktøjet og lad det nivellere. Positioner måleværktøjet på en sådan måde, at laserstrålen rammer lodsnoren nøjagtigt i midten i den øverste ende. Forskellen d mellem laserstråle og lodsnor på den nederste ende af snoren giver måleværktøjets afvigelse fra den lodrette linje.

Ved en 10 m høj målestrækning er den maksimalt tilladte afvigelse:

10 m × ±0,1 mm/m = ±1 mm.

Forskellen må derfor højst være 1 mm.

Efterfølgende arbejde bør kun udføres af veluddannede og kvalificerede personer. De lovmæssige forhold ved gennemførelse af en nøjagtighedskontrol og kalibrering af måleværktøjet skal være kendt.

Foretag en særlig nøjagtig kalibrering af måleværktøjet, eller lad måleværktøjet kontrollere hos en Bosch-kundeservice. En unøjagtig kalibrering fører til forkerte måleresultater. Start kun kalibreringen, hvis du skal foretage en kalibrering af måleværktøjet. Så snart måleværktøjet er i kalibreringstilstand, skal du foretage kalibreringen yderst nøjagtigt helt til slut, så der ikke efterfølgende genereres forkerte måleresultater.

Bemærk: Efter kalibreringen vises visningerne til kontrol af kalibreringen først igen, når årsagen til en kalibreringsadvarsel på ny foreligger.

Til kalibreringen skal du bruge en fri målestrækning på mindst 30 m på fast underlag foran en lige væg.

Kalibrering af X-akse

• Monter måleværktøjet i vandret position på et stativ 63 (tilbehør). - Stil stativet foran væggen i 30 m afstand. Herunder skal den indpragede X-akse-visning på måleværktøjet være lodret i forhold til muren. - Tænd for måleværktøjet.

- Tryk samtidig på tasten Kalibrering 25 og hældningstasten 18 i ca. 2 sek.

Symbolet for kalibrering af X-aksen vises på displayet.

Under den automatiske nivellering blinker visningen af nivelleringsadvarsel 37.

- Vent til måleværktøjet er indnivelleret. Find midterlinjen ved hjælp af lasermodtageren, og overfør midterlinjens højde X1 til væggen. Drej måleværktøjet 180° uden at ændre stativets højdeindstilling. - Vent, til visningen af nivelleringsadvarsel 37 ikke længere blinker, og måleværktøjet er indnivelleret. Find midterlinjen ved hjælp af lasermodtageren, og overfør midterlinjens nye højde X2 til væggen. - Bestem den nøjagtige midte mellem midterlinjerne X1 og X2 og positioner lasermodtageren med midtermærket 16 på dette.

Tryk på hældningstasten 18 eller 20, til visningen af midterlinje 43 lyser vedvarende. Ved aktiveret signaltone høres en vedvarende lyd. - Tryk på tasten Kalibrering 25 for at lagre kalibreringen.

CAL OK

Symbolet for afslutning af kalibreringen vises på displayet.

For at kunne udelukke en forkert kalibrering efter afslutning af kalibreringen skal du kontrollere nivelleringsnøjagtigheden (se "Kontrol af nivelleringsnøjagtighed ved vandret position", side 161). Ligger afvigelsen stadig uden for den maks. tilladte grænse på ±3,0 mm, skal måleværktøjet kalibreres hos en Bosch-kundeservice.

Kalibrering af Y-akse

• Montér måleværktøjet i vandret position på et stativ 63 (tilbehør).
• Stil stativet foran væggen i 30 m afstand. Herunder skal den indprægede Y-akse-visning på måleværktøjet være lodret i forhold til muren. - Tænd for måleværktøjet.

- Tryk samtidig på tasten Kalibrering 25 og hældningstasten 20 i ca. 2 sek.

Symbolet for kalibrering af Y-aksen vises på displayet.

CAL 2

Under den automatiske nivellering blinker visningen af nivelleringsadvarsel 37.

- Vent til måleværktøjet er indnivelleret. - Find midterlinjen ved hjælp af lasermodtageren, og overfør midterlinjens højde "Y1" til væggen. Drej måleværktøjet 180° uden at ændre stativets højdeindstilling. - Vent, til visningen af nivelleringsadvarsel 37 holder op med at blinke, og måleværktøjet er indnivelleret. Find midterlinjen ved hjælp af lasermodtageren, og overfør midterlinjens nye højde "Y2" til væggen. - Bestem den nøjagtige midte mellem midterlinjerne "Y1" og "Y2", og positionér lasermodtageren med midtmarkeringen 16 på denne.

Tryk på hældningstasten 18 eller 20, til visningen af midterlinje 43 lyser vedvarende. Ved aktiveret signaltone høres en vedvarende lyd. - Tryk på tasten Kalibrering 25 for at lagre kalibreringen.

Cal

CAL OK

Symbolet for afslutning af kalibreringen vises på displayet.

For at kunne udelukke en forkert kalibrering efter afslutning af kalibreringen skal du kontrollere nivelleringsnøjagtigheden (se "Kontrol af nivelleringsnøjagtighed ved vandret position", side 161). Ligger afvigelsen stadig uden for den maks. tilladte grænse på ±3,0 mm, skal måleværktøjet kalibreres hos en Bosch-kundeservice.

Kalibrering af Z-aksen (GRL 500 HV)

Tegn en lodret linje på væggen ved hjælp af en lodsnor. Montér måleværktøjet i lodret position på et stativ 63 (tilbehør). Stil stativet foran væggen i 5-10 m afstand. Tænd for måleværktøjet.

Cal

Tryk samtidig på tasten Kalibrering 25 og hældningstasten 18 i ca. 2 sek.

#

CAL 3

Symbolet for kalibrering af Z-aksen vises på displayet.

• Juster stativet, så laserstrålen krydser den lodrette linje på væggen.

1

Under den automatiske nivellering blinker visningen af nivelleringsadvarsel 37.

• Vent til måleværktøjet er indnivelleret.

#

Tryk på hældningstasten 18 eller 20, til laserstrålen er så parallel som muligt med den lodrette linje på væggen.

- Hvis du ikke kan opnå dækningslighed, skal du gentage de foregående trin (juster stativ, lad måleværktøjet indstille sig, juster laserstrålen ved hjælp af hældningstasterne). - Tryk på tasten Kalibrering 25 for at lagre kalibreringen.

Symbolet for afslutning af kalibreringen vises på displayet.

• For at kunne udelukke en forkert kalibrering efter afslutning af kalibreringen skal du kontrollere nivelleringsnøjagtigheden (se „Kontrol af nivelleringsnøjagtighed ved lodret position", side 162). Ligger afvigelsen stadig uden for den maks. tilladte grænse på ±1 mm, skal måleværktøjet kalibreres hos en Bosch-kundeservice.

Arbejdsvejledning

Måleværktøjet er udstyret med et trådløst interface. Der kan være lokale driftsbegrænsninger i f.eks. fly eller på sygehuse. Anvend altid kun midten af laserlinjen til at markere. Laserlinjens bredde ændrer sig med afstanden.

164 | Dansk

Indstilling af visning af enheder

Afstanden mellem rotationsniveau og midterlinje vises på displayet i [mm] eller [inch: decimal/i brøkdele].

Standardindstillingen ved udlevering er [mm].

- Tryk samtidig på tasten Indstilling målenøjagtighed 23 og hældningstasten 20 en eller flere gange, til den ønskede indstilling er opnået.

Indstillingen af enhederne lagres ved slukning.

Specielle laserbriller (tilbehør)

De specielle laserbriller bortfiltrerer omgivelseslyset. Derved fremkommer laserens røde lys noget lysere for øjet.

Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler. Anvend ikke de specielle laserbriller som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100% mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver.

Arbejde med stativet (tilbehør)

Måleværktøjet er udstyret med en 5/8"-stativholder til vandret funktion på et stativ. Anbring måleværktøjets stativholder på stativets 5/8"-gevind og skru det fast med stativets stilleskrue.

Har stativet en målskala med udtræk, kan du indstille højdeforskydningen direkte.

Arbejde med vægholder og justeringsenhed (tilbehør)

Du kan også montere måleværktøjet på vægholderen med justeringsenheden 59. Skru 5/8"-skruen 62 til vægholderen ind i stativholderen på måleværktøjet.

Montering på en væg: Montering på en væg anbefales f.eks., hvis der skal udføres arbejde, der ligger over stativets udtrækshøjde, eller hvis der skal udføres arbejde på ustabil undergrund og uden stativ. Fastgør vægholderen 59 med monteret måleværktøj så lodret som muligt på en væg.

Til montering på en væg kan du skrue vægholderen 59 fast på en liste med en bredde på maks. 8 mm med fastgørelsesskruen 60 eller fastgøre den vha. to kroge.

Montering på et stativ: Du kan også skrue vægholderen 59 med stativholderen på bagsiden af et stativ. Denne fastgørelse anbefales især til arbejde, hvor rotationsniveauet skal justeres på en reference linje.

Ved hjælp af justeringsenheden kan du forskyde det monterede måleværktøj lodret (ved montering på væg) eller vandret (ved montering på et stativ) i et område på ca. 16 cm. Løsne skruen 61 på justeringsenheden, forskyd måleværktøjet i den ønskede position og spænd skruen 61 igen.

Arbejde med målepladen (tilbehør) (se Fig. H)

Til kontrol af hvor jævn undergrunden er eller til overførsel af skrånende terræn/hældninger anbefales det at bruge målepladen 55 sammen med lasermodtageren.

På målepladen 55 ses foroven en relativ målskala (±50 cm). Dennes nulhøjde kan du indstille forneden på udtrækket. Dermed kan afvigelser fra den indstillede højde aflæses direkte.

Eksempler på arbejde

Kontrol af udgravningers dybde (se Fig. I)

Stil måleværktøjet på et stabilt underlag eller monter det på et stativ 63. Arbejde med stativ: Indstil laserstrålen på den ønskede højde. Overfør og kontroller højden på målestedet. Arbejde uden stativ: Find frem til højdeforskellen mellem laserstråle og højde på referencepunktet. Overfør eller kontroller den målte højdeforskel på målestedet.

Når der måles over store afstande, bør du altid opstille måleværktøjet midt på arbejdsfladen og på et stativ for at reducere fejlpåvirkninger.

• Ved arbejde på et usikkert underlag skal måleværktøjet monteres på stativet 63. Sørg for, at Anti-Drift-systemet er aktiveret for at undgå fejlmålinger ved bevægelser af underlaget eller rystelser af måleværktøjet.

• Tryk derefter samtidig på tasterne Centre-Line-tilstand 19 og Signaltone/lydstyrke 24.

Hvis fejlen er afhjulpet, forsvinder visningen af fejlkoden, og den automatiske nivellering starter (se „Automatisk nivellering", side 158).

Hvis fejlen fortsat er til stede, skal måleværktøjet kontrolleres hos en Bosch-kundeservice.

Visning af fejlkode	Problem Afhjælpning
001 Måleværktøjets X-akse befinder sig.uden for selvivellingsområdet på ca. 8,5% (5°).	- Positionér målleværktøjet lungs med X-aksen ivgen.
002 Måleværktøjets Y-akse befinder sig.uden for selvivellingsområdet på ca. 8,5% (5°).	- Positionér målleværktøjet lungs med Y-aksen ivgen.
003 (GRL 500 HV)	Måleværktøjets Z-akse befinder sig.i lodret tilstand.uden for selvivellingsområdet på ca. 8,5% (5°).	- Positionér målleværktøjet lungs med Y-aksen i vertikaltilstand ivgen.
004 Måleværktøjet stär mere end 8,5% skævt ef-ter en positionsændring.	- Positionér målleværktøjet ivgen.
	Ved enakset händningsfungtion er händ-ningsområdet på ±8,5% overskredet.	- Tryk på händningslasten 18 erler 20, til der vises en händ-ningsværdi under 8,5% på displayet (se „Håeldningsindstil-ling", side 158).
005 Varigheden af den automatiske nivelling er overskredet. Målleværktøjet kan ikke indni-velleres.	- Stil målleværktøjet på et stabilt underlag, eller monter det sta-bilt på et stativ. Omgivelserne skal vare vibrationsfri.
006 Den ønskede händning ved enakset händ-ningsfungtion opnås ikke.	- Stil målleværktøjet på et stabilt underlag, eller monter det sta-bilt på et stativ. Omgivelserne skal vare vibrationsfri.
007	Laserens rotationshoved roterer ikke.	- Tryk samtidig på tasterne Centre-Line-tilstand 19 og Signal-tone/lydstyrke 24.- Sluk målleværktøjet (se „Stop“, side 156).- Tænd for målleværktøjet ivgen.
008 Under søngingen i Centre-Line-tilstand fin-der laserstrålen ikke lasermodtagerens mod-tagefelt indtil slutningen af svingområdet.	- Undersøg, om den visuelle forbindselse mellem målleværktøjog lasermodtager er afbrudt, og positionér i givet fald målleværktøjet ivgen.Hvis fejlen fortssætter, skal du reducere afstanden mellem målleværktøj og lasermodtager.
009 På grund af ydre pvävirkniger (f.ecks. styrt el-ler kraftige stød) er der fejl i Centre-Line-til-standen.	- Positionér målleværktøjet ivgen.Stil målleværktøjet på et stabilt underlag, eller monter det sta-bilt på et stativ. Omgivelserne skal vare vibrationsfri.- Start søngingen for at &, midterlinjen på ny (se „Centre-Line-tilstand“, side 159).Sørg for, at laserstrålens svingområde ikke afbrydes af personer eller optiske forhinderer under søngingen.Hvis fejlen fortssætter, skal du reducere afstanden mellem målleværktøj og lasermodtager.
020	Generel fejl	- Tryk samtidig på tasterne Centre-Line-tilstand 19 og Signal-tone/lydstyrke 24.- Sluk målleværktøjet (se „Stop“, side 156).- Tænd for målleværktøjet ivgen.
033 Den omgivende belysing er for kraftig for la-sermodtageren.	- Afskærm modtagefeltet over for lyset.

Fejl uden fejlkoder

Problem Afhjælpning

Måleværktøj eller lasermodtager kan ikke tændes.

• Stil måleværktøjet på et stabilt underlag, eller monter det stabilt på et stativ. Omgivelserne skal være vibrationsfri. Hvis fejlen fortsætter, skal du kontakte en autoriseret Bosch-kundeservice. - Oplad måleværktøjets akku (se „Oplad batterierne fra måleværktøjet og lasermodtageren", side 154). Tænd for måleværktøjet igen. Hvis fejlen fortsætter, skal du kontakte en autoriseret Bosch-kundeservice.

Problem Afhjælpning

Målevæktøjets og/eller lasermodtagerens akkuer oplades ikke.	- Vent, til mælevæktøjet og/eller lasermodtageren (igen) har næt det optimale ladetemperaturområde (0 °C ...+40 °C).
Mens mælevæktøj og lasermodtager var tændt, blev lasermodtagerens akku tømt.	- Tryk på tasten Reset 13.Mælevæktøjet slukkes.
Lasermodtageren er defekt, hænger erller er gæt tabt, og tyverisikringsalarmen udløses.	- Tryk på tasten Reset 13.Signaltonen og mælevæktøjet slukkes.
Der opstær en midlertidig softwarefejl på lasermodtageren.	- Tryk samtidig på tænd/sluk-kontakten 17 og tasten Indstilling målengøjagtighed 23 for at tilbagestille lasermodtageren til udleveringstilstanden.Standardindstellingen for målengøjagtighed (mid-del), displaybelysning (aktiveret), enchedsvisning (mm) og signaltone (normal) indstilles ivigen.

• Sørg altid for, at rotationslaser, ladeaggregat og lasermodtager er rene. Dyp ikke rotationslaser, ladeaggregat og lasermodtager i vand eller andre væsker.
• Tør snavs af værktøjet med en fugtig, blød klud. Anvend ikke rengørings- eller opløsningsmidler. Rengør især fladerne ved laserens udgangsåbning på rotationslaseren med regelmæssige mellemrum og fjern fnug.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

De indeholdte Li-ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks. lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilkæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen.

Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

Rotationslaser, ladeaggregat, lasermodtager, akkuer, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke rotationslaser, ladeaggregat, lasermodtager og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret måleværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Integrerede akkuer må kun fjernes af fagfolk med henblik på bortskaffelse. Måleværktøjet kan blive ødelagt ved åbning af kabinetdelene.

Akkuen må først tages ud af måleværktøjet, når det er helt afladet. Skru skruerne ud af kabinettet, og fjern kabinetdelene for at tage akkuen ud. For at undgå kortslutning skal du afmontere tilslutningerne på akkuen enkeltvis og derefter isolere polerne. Selvom akkuen er helt afladet, kan den indeholde en restspænding, som kan blive udløst i tilfælde af kortslutning.

Akkuer/batterier:

Li-Ion:

Læs og overhold henvisningerne i afsnit "Transport", side 166.

Ret til ændringer forbeholdes.

Svenska | 167

Svenska

Säkerhetsanvisningar 168

Rotationslaser 168

Batteriladdare 168

Lasermottagare/fjärrkontroll 169

Säkerhetsanvisningar

Rotationslaser

Arbetsanvisningar 199

Fel med felkoder 200

Vid ögonkontakt med laserstrålen måste ögat stängas medvetet och huvudet omedelbart flyttas bort från strålen. Det får inte göras ändringar på laserutrustningen.

Hold ladeapparatet unna regn og fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt.

Les og følg alle instruksene. TA GODT VARE PÅ DISSE INSTRUKSENE.

En vesentlig kortere driftstid etter oppladingen er tegn på at batteriet er oppbrukt og må skiftes ut.

• For å deaktivere hvilemodus-funksjonen trykker du samtidig på av/på-knappen 17 og knappen Hvilemodus 21 i ca. 2 sek. mens måleverktøyet er på.

I displayet vises den nye tilstanden [Hvilemodus-funksjon deaktivert = SLP OFF] og indikatoren Hvilemodus 44 i ca. 3 sek.

Automatisk utkobling

Standardinnstillingen ved levering er [Tyverialarm deaktivert].

Trykk på tyverialarmknappen 22 med måleverktøyet slått på. Tyverialarmen er aktivert. Tyverialarmindikatoren 36 og LED-lampen for tyverialarm 4 lyser.

Tyverialarmens innstilling lagres ved utkoblingen.

Trykk på tyverialarmknappen 22 med måleverktøyet slått på for å deaktivere.

Bruksområder for tyverialarmen

Kontroller høyden til laserstrålen på et referansepunkt, og korriger høyden til måleverktøyet om nødvendig.

Deaktivere Anti-Drift-systemet

• For å dreie rotasjonsplanet med urviseren trykker du på helningsknappen 18, og for å dreie mot urviseren trykker du på helningsknappen 20.

Hvis lydsignalet er slått på, utløses et signal med langsom takt.

• Beveg lasermottakeren oppover i pilretningen. Når sentermerket 16 er like ved, vises bare spissen på retningsindikatoren 39.

Lasermottaker for høyt: Hvis laserstrålen går gjennom den nedre halvdelen av mottaksfeltet 26, lyser retningsindikatoren «Laserstråle under senterlinje» 40, og minusverdien i den viste relative høyden 32 angir hvor mye lasermottakeren må beveges nedover.

Hvis lydsignalet er slått på, utløses et signal med rask takt.

• Beveg lasermottakeren nedover i pilretningen. Når sentermerket 16 er like ved, vises bare spissen på retningsindikatoren 40.

Lasermottaker i midten: Hvis laserstrålen går gjennom mottaksfeltet 26 på høyde med sentermerket 16, lyser visningen for senterlinje 43. Hvis lydsignalet er slått på, utløses en kontinuerlig lyd.

Hvis måleverktøyet beveges slik at laserstrålen igjen forlater mottaksfeltet 26, blinker den sist viste retningsindikatoren 39 hhv. 40 i ca. 5 sekunder.

Arbeid med stativ (tilbehør)

Måleverktøyet har et 5/8"-stativfeste for horisontal drift på et stativ. Sett måleverktøyet med stativfestet på 5/8"-gjengene til stativet og skru det fast med stativets låseskrue.
