BRUKSANVISNING HPM-02 MSW

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgångliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Hydraulisk stansmaskin
Modell	MSW-HPM-02
Kapacitet max utgång [ton]	31
Kapacitet max tryck [bar]	700
Halsdjup [mm]	95
Maximal tjocklek för stål/järn [mm]	3-8
Maximal tjocklek för koppar/aluminium [mm]	3-10
Mätt (bredd x längd x höjd) [mm]	120x220x345
Vikt [kg]	16,35

Produktöversikt

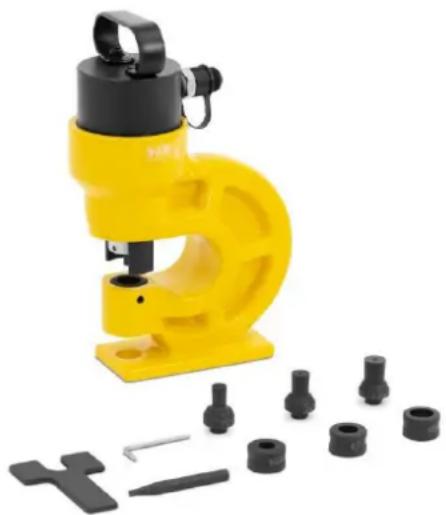

Produkten är ett verktyg som används för att skapa hål eller fördjupningar i olika material, såsom metall, plast och trä. Den arbetar med hydraulisk kraft för att leverera exakta högtrycksstansar, som vanligtvis används inom tillverkning och konstruktion för uppgifter som plåttillverkning, tillverkning av bildelar och tung metallbearbetning.

Användaren är ansvarig för eventuell skada som uppstår på grund av oavsiktlig användning av produkten.

Användning

Uppackning

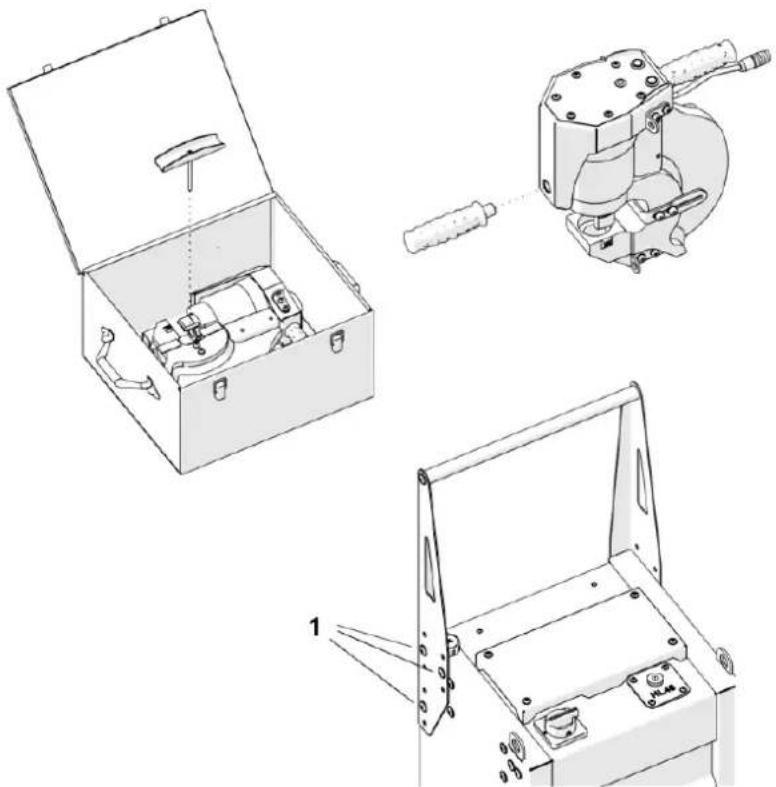

För att börja, öppna lädan och använd 5 mm insexnyckeln för att skruva loss läset och ta bort maskinen. Skruva sedan i det främre handtaget. Fäst sedan handtaget på kraftpaketet i det läge som visas i figur 1 med sex M8x12-skruvar och en 5 mm insexnyckel.

Figur 1 Montering av maskinen och kraftpaketet efter uppackning
1- M8x12 skruvar

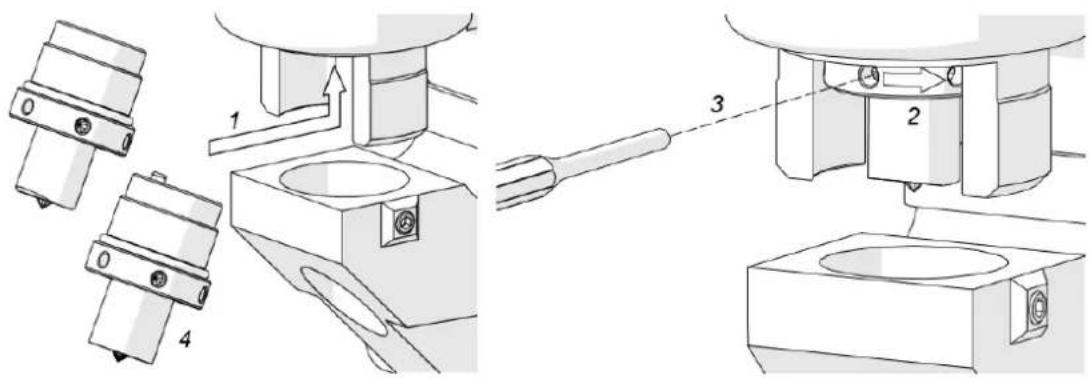

Installation av stansen och stansen

1. Ställ in strömmen ON/OFF växla till läget 'O'.
2. Sätt in muttern förenad med stansen i maskinen (1, figur 2).
3. Skruva muttern manuellt i riktningen (2, figur 2).
4. Sätt in skiftnyckeln i hålet (3, figur 2) och lås muttern genom att vrida skiftnyckeln i samma riktning.
5. Om en avlång stans (4, figur 2) används, innan muttern låses, måste stansstiftet snäppa in i hylsan, vilket indikeras av ett snäppljud.

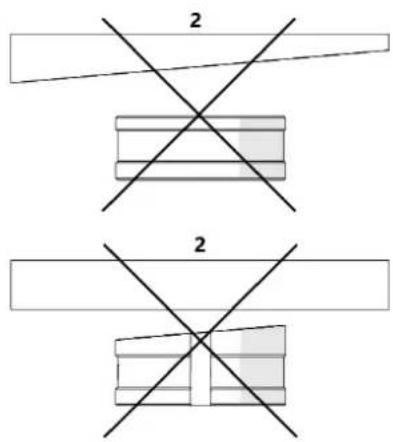

1. Välj en lämplig stans för plattan som ska stansas:
2. Använd stansar med parallella ytor för plattor med parallella ytor.

3. Använd 5° lutande formar för plattor med en yta som lutar 5° (Figur 3a).

4. Använd aldrig stansar med parallella ytor för plattor med en yta lutande.

5. Använd aldrig lutande formar för plattor med båda ytorna parallella (Figur 3b).

a)

1 ✓ 1 ✓

b)

2 2

Figur 3. Välja en form för den använda plattan

1- Rätta

2- Felaktig

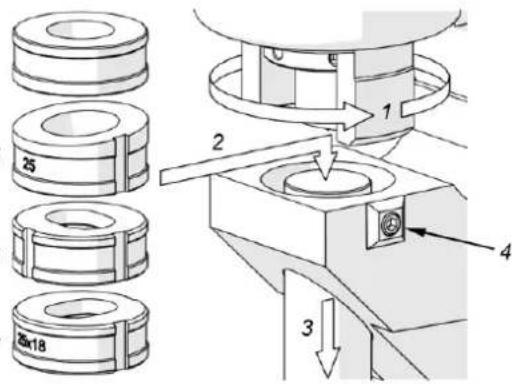

1. Dra tillbaka hållaren så långt som möjligt (1, figur 4a).
2. Vila formen på driften (2, figur 4).
3. Sänk driften för att föra in formen i hylsan (3, figur 4).
4. Dra åt formen med en 4 mm insexnyckel (4, figur 4).
5. Diametrarna (mätten) på stansen och stansen som installeras måste vara desamma.
6. Placera lutande formar (5, figur 4) och avlånga matriser (6 och 7, figur 4) på ett sådant sätt att spåret är i linje med ställskruven (4, figur 4).

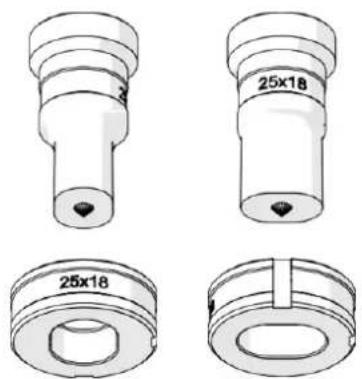

7. Installera alltid avlånga stansar och avlånga stansar i samma riktning (Figur 4b).

a)

25 2x18 1 2 3 4

b)

Figur 4. Installation av formen (a); korrekt orientering av den avlånga stansen och formen (b)

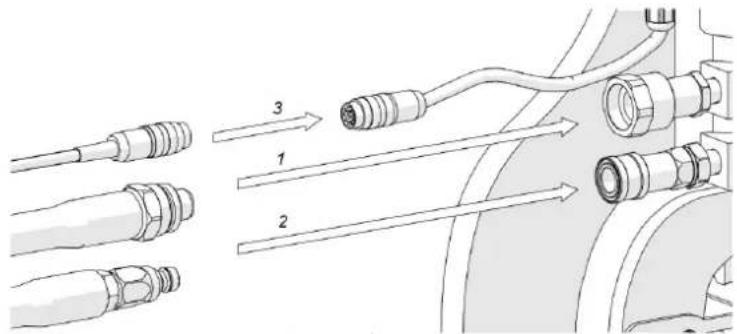

1. Anslut maskinen till hydraulaggregatet med hjälp av hydraulslangarna och styrkabeln.
2. Ta bort locken från maskinens hydraulhylsor.
3. Använd 27 mm och 30 mm platta skiftnycklar för att skruva fast högtrycksledningen i anslutning 1 (Figur 5).
4. Anslut lågtrycksledningen till anslutningen (Figur 5) tills den snäpper på plats.
5. Anslut styrkabeln till kontakt 3 (Figur 5) och anslut hydraulaggregatets nätkabel till en lämplig strömkälla.

6. Varje gång nätaggregatet ansluts och strömmenON/OFF omkopplaren är inställd på läge 'I', blinkar signallampan var 1/2 sekund för att indikera behovet av att trycka och hålla ned STOP/UP knappen i cirka 3 sekunder.

7. Detta gör att stansen dras tillbaka helt om den inte redan är i detta läge.

8. Använd den 8 mm insexnyckeln för att skruva loss transportkåpan 4 (Figur 5) på hydraulaggregatet.
9. Placera oljepluggen i lockets läge 5 (Figur 5).

Bild 5. Anslutning av maskinen till hydraulaggregatet

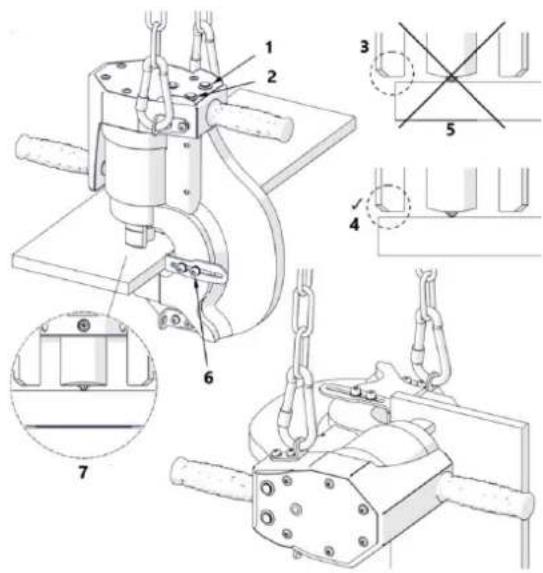

Positionering

1. Häng maskinen på kedjan.
2. Placera maskinen på en platta som visas i detalj i figur 6, med hållaren placerad ovanför plattan och stansspetsen placerad i ett centrum-stansmärke som indikerar mitten av hålet som ska göras.
3. Tryck ner maskinen mot plattan.
4. Se till att hållaren roteras så att den är ovanför plattan, men inte utanför plattan, för att tillåta hela stödet från hållaren under indragning av stansen.
5. Lossa de fyra djupstoppsskruvarna med en 6 mm insexnyckel.
6. Anslut djupstoppet till plattan och dra åt det i detta läge.

4- Hållare utanför plattan

5- RÄTTA

6- Djupstoppskruvar

7- Hållare ovanför plattan

Stansning

FÖRSIKTIGHET

- Tillsätt 8# eller 10# Antislitagehydraulolja. Oljan måste filtreras genom ett 200# filter för att avlägsna föroreningar.

- Arbetskomponenten ska anslutas till en kraftfull pump med ett internt tryck på 70 MPa.

1. Anslut pumpen och arbetskomponenten med hjälp av kopplingen.
2. Säkra arbetsstycket, stäng oljeventilen och dra upprepade gånger i handtaget tills arbetet är klart, stäng sedan av strömbrytaren.
3. Manövrera maskinen genom att hålla i handtagen med båda händerna. Den kontinuerliga LED-lampan indikerar att maskinen är redo att användas.
4. Tryck och håll nedDOWN knappen för att flytta stansen mot plattan. Detta indikeras av att lysdioden blinkar var 0,25:e sekund.
5. När stansen när plattan bör den automatiska stansprocessen starta, vilket indikeras av att lysdioden blinkar var 0,1 sekund.
6. Efter slutet av stansningsprocessen kommer stansen att återgå till utgångsläget.
7. Stansning av tunna plåtar kan krävaDOWN knappen för att hållas tills hålet är etablerat.
8. För att avbryta rörelsen när som helst, tryck påSTOP/UP knapp. Genom att trycka påSTOP/UP knappen igen drar tillbaka stansen.
9. Om penetrering av materialet misslyckas på grund av för stor tjocklek, kommer rörelsen att stanna. För att undvika detta, överskrid inte den maximala plättjockleken eller värdet på skjuvhållfastheten Rm som anges i avsnittet "Maximala plättjocklekar...".
10. Efter att ha etablerat det första hålet, och sedan efter vart 100:e hål, kontrollera om stansen och formen är täta, och dra åt igen vid behov.
11. För att skapa ett andra hål, flytta maskinen till nästa stansmärke.

12. När arbetet är klart, växla strömpaketet ON/OFF växla till läget 'O'.

13. Upprätthåll en korrekt oljeniväindikering på hydraulaggregatets mätare.

14. Byt olja efter 3 000 drifttimmar. Använd HLP 46 olja.

Byte av stansen och stansen

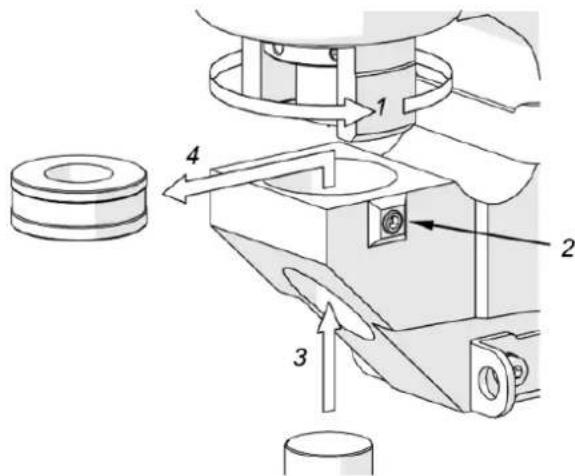

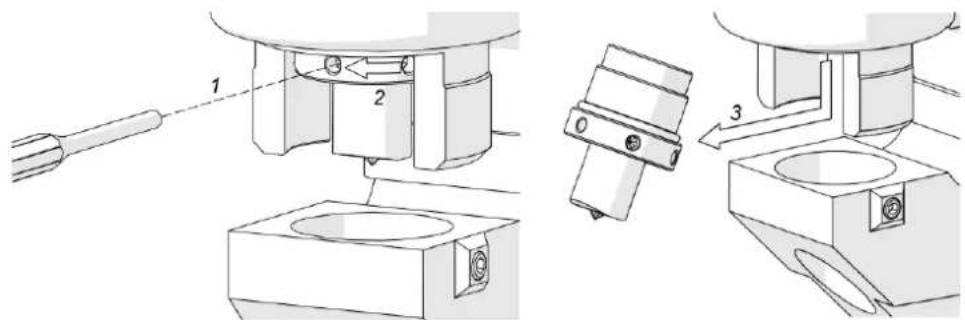

Ställ in strömmen ON/OFF byt till 'O' position. För att ta bort formen, dra tillbaka hållaren helt (1, figur 7) och använd en 4 mm inexnyckel för att lossa ställskruven (2, figur 7). Använd sedan avdriften (3, figur 7) för att ta bort formen (4, figur 7).

Bild 7. Demontering av formen

Montera dynan enligt figur 4a.

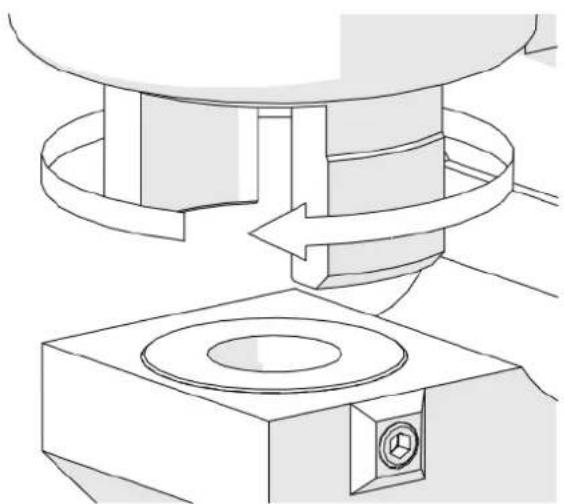

För att demontera stansen, sätt in skiftnyckeln i hålet (1, figur 8), skruva loss muttern genom att vrida den i riktning (2, figur 8) och ta bort muttern tillsammans med stansen (3, figur 8).

Bild 8. Demontering av stansen

1. Ställ in strömmen ON/OFF växla till läge 'O'.
2. Demontera stansen som visas i figur 8.
3. Skruva loss hållaren genom att vrida den i den riktning som visas i figur 9.
4. Montera det nya skyddet genom att vrida det i motsatt riktning.

Bild 9. Borttagning av skyddet

Transport

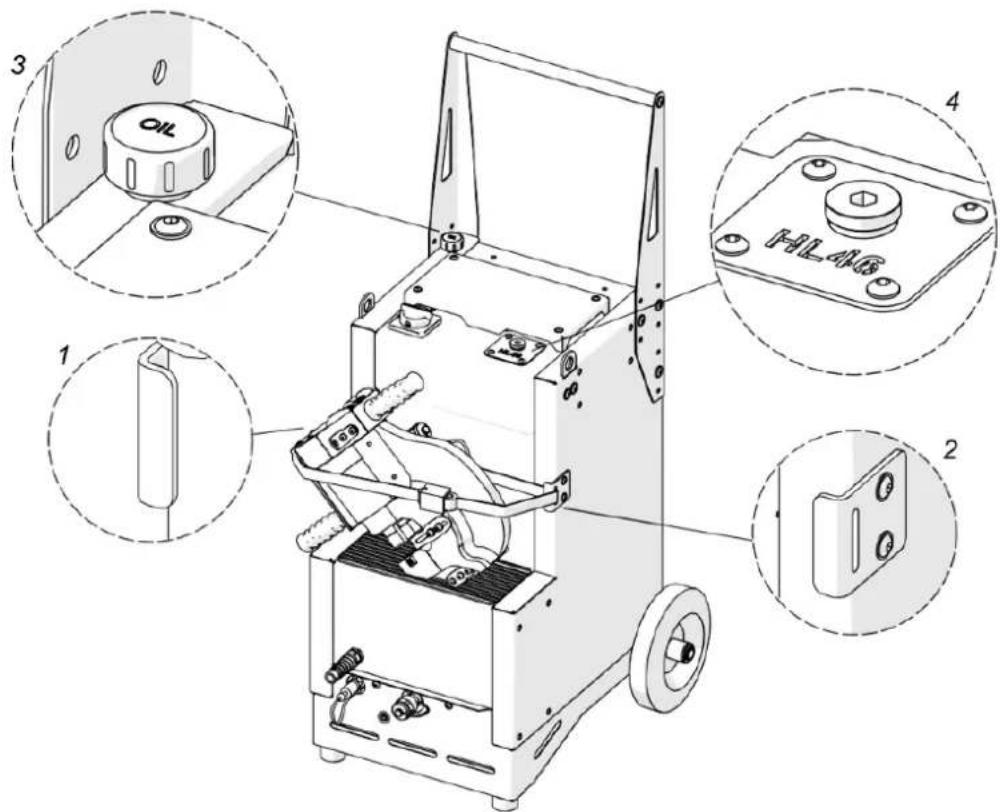

Före transport, säkra maskinen vid hydraulaggregatet genom att fästa säkerhetsremmen på klackarna 1 och 2 (Figur 10). Fäst sedan oljepluggen och transportlocket som visas i figuren (3, 4, figur 10).

Böj aldrig högtryckshydraulikslangen till en radie mindre än 3,2" (80 mm), eftersom det kan orsaka skada. Om slangen är böjd utanför denna radie, byt ut den omedelbart.

Problem	Orsaka	Lösning
Stans fastnar i arbetsstycket under uppåtgående rörelse efter att hålet är etablerat.	Dyna med parallella ytor som används för en lutande platta, 5° lutande form som används för en platta med parallella ytor, eller en yta på plattan som inte lutar 5° när den används med en 5° lutande form.	Använd en stans med parallella ytor för en platta med parallella ytor, medan en 5° lutande stans för en platta vars ena yta lutar 5°.
	Hållaren stöds inte på arbetsstycket under stansningsprocessen.	Placera maskinen enligt beskrivningen i avsnittet "Positionering" i manualen.
	Överdrivet slitage på stansen eller formen.	Byt ut slitna verktyg.
Stansen sprucken under indragning.	Fasthållaren stöddes inte helt på arbetsstycket under indragning av stansen.	Placera maskinen enligt beskrivningen i avsnittet "Positionering" i manualen.
Stans sprucken under stansning av arbetsstycket.	För hög belastning under stansning orsakad av för hög tjocklek på plåten eller för hög skjuvhållfasthet R m av plåten.	Välj en stans med lämplig diameter för plättjockleken. Överskrid inte den maximala plättjockleken eller värdet på skjuvhållfastheten R m som anges i "Maximala plättjocklekar...".
	Stans eller form felaktigt monterad.	Montera stansen och dynan enligt beskrivningen i avsnittet "Montering av stansen och dynan" i manualen.
Punch dras inte tillbaka automatiskt efter att hålet är etablerat eller medan STOP/UP knappen hålls ned.	Högtryckshydraulikslang är inte ordentligt fastsatt på vare sig maskinen eller kraftpaketet.	Skruva loss högtrycksslangen, fäst den igen och dra åt hylsan helt.
	Hydraulslangar ej anslutna.	Fäst slangarna enligt beskrivningen i avsnittet "Ansluta hydraulaggregatet" i manualen.
Automatisk stansprocess startar inte när stansen när plattan.	Plåt oupptäckt på grund av låg belastning vid stansning av en tunn plåt.	Hålla Dörppen tills hålet är etablerat.
Punch dras inte tillbaka automatiskt efter att hålet har upprättats manuellt genom att hålla Dörpp.	Den automatiska stansprocessen initierades inte på grund av låg belastning vid stansning av en tunn platta.	Hålla Dörppen för att dra tillbaka stansen.
