NAVODILA ZA UPORABO HPM-02 MSW
Slika 9. Uklanjanje držača
Prijevoz
Prije transporta, pričvrstite stroj za hidraulički agregat pričvršćivanjem sigurnosnog remena na ušice 1 i 2 (Slika 10). Zatim pričvrstite čep za ulje i transportni poklopac kao što je prikazano na slici (3, 4, slika 10).
Nikada nemojte savijati visokotlačno hidraulično crijevo na radijus manji od 3,2" (80 mm), jer to može uzrokovati oštećenje. Ako je crijevo savijeno izvan ovog radijusa, odmah ga zamijenite.

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko info@expondo.com.
Tehnični podatki
| Opis parametra Vrednost parametra | |
| Ime izdelka | Hidravlični prebijalni stroj |
| Model | MSW-HPM-02 |
| Največja zmogljivost [ton] | 31 |
| Zmogljivost max tlak [bar] | 700 |
| Globina grla [mm] | 95 |
| Največja debelina za jeklo/železo [mm] | 3-8 |
| Največja debelina za baker/aluminij [mm] | 3-10 |
| Mere (širina x dolžina x višina) [mm] | 120x220x345 |
| Teža [kg] | 16,35 |

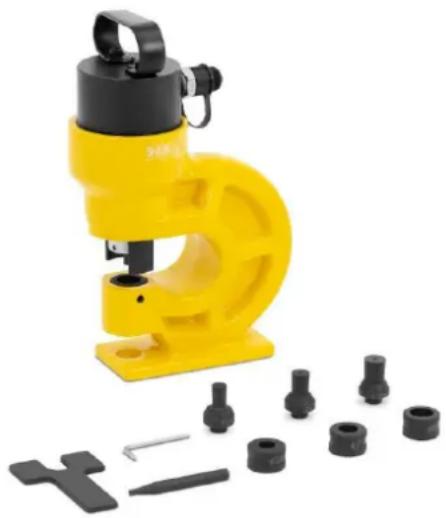

Pregled izdelka

Izdelek je orodje, ki se uporablja za ustvarjanje lukenj ali vdolbin v različnih materialih, kot so kovina, plastika in les. Deluje s pomočjo hidravlične sile za zagotavljanje natančnih visokotlačnih udarcev, ki se običajno uporabljajo v proizvodnji in gradbeništvu za naloge, kot so izdelava pločevine, proizvodnja avtomobilskih delov in težka obdelava kovin.
Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe izdelka.
Delovanje
Razpakiranje

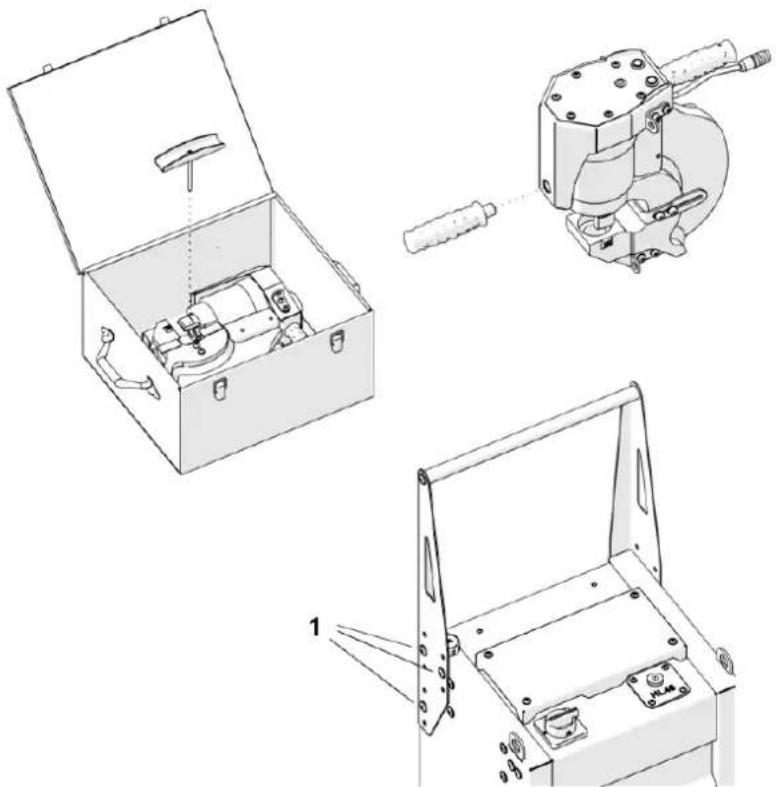

Za začetek odprite škatlo in s 5 mm imbus ključem odvijte ključavnico in odstranite stroj. Nato privijte sprednji ročaj. Nato pritrdite ročaj na napajalnik v položaju, prikazanem na sliki 1, s pomočjo šestih vijakov M8x12 in 5 mm imbus ključa.

Slika 1 Sestavljanje stroja in napajalnika po razpakiranju
1- M8x12 vijaki

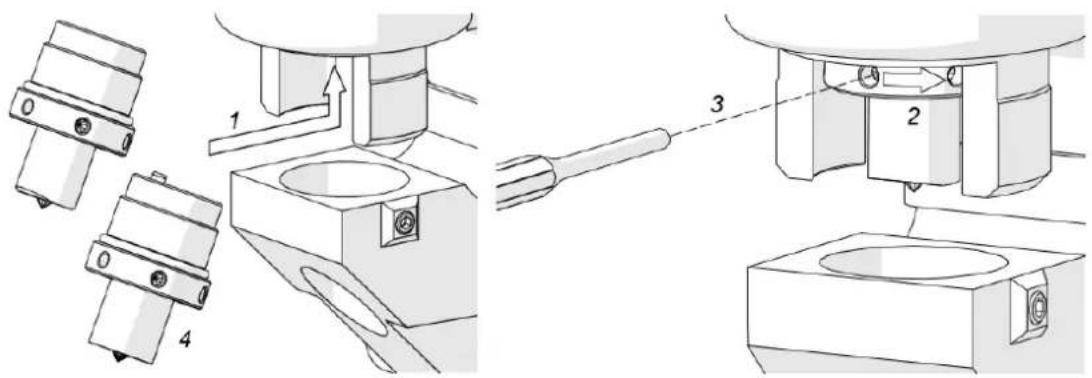

Namestitev udarca in matrice
- Nastavite močON/OFF preklopi na položaj 'O'.
- V stroj vstavite matico, povezano z luknjačem (1, slika 2).
- Ročno privijte matico v smeri (2, slika 2).
- Vstavite ključ v luknjo (3, Slika 2) in privijte matico z vrtenjem ključa v isto smer.
- Če uporabljate podolgovat prebijač (4, slika 2), se mora pred zaklepanjem matice zatič zaskočiti v vtičnico, kar bo prikazano z zaskočnim zvokom.

Slika 2. Namestitev udarca
-
Izberite ustrezno matrico za ploščo, ki jo želite luknjati:
-
Za plošče z vzporednimi površinami uporabite matrice z vzporednimi površinami.
-
Uporabite 5° nagnjene matrice za plošče z eno površino, nagnjeno za 5° (slika 3a).
-
Nikoli ne uporabljajte matric z vzporednimi površinami za plošče z eno nagnjeno površino.
-
Nikoli ne uporabljajte nagnjenih matric za plošče z obema vzporednima površinama (slika 3b).
a)


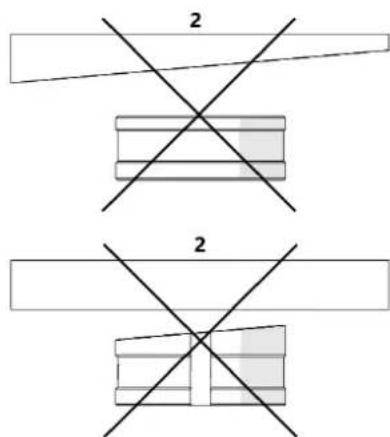

2 2Slika 3. Izbira matrice za uporabljeno ploščo
1- Pravilno
2- Nepravilno
- Uvlecite omejevalnik čim bolj (1, slika 4a).
- Matrico položite na nanos (2, slika 4).
- Spustite nastavek, da vstavite matrico v vtičnico (3, slika 4).
- Privijte matrico s 4 mm imbus ključem (4, slika 4).
- Premera (dimenzije) nameščenega luknjača in matrice morata biti enaka.
- Poševne matrice (5, slika 4) in podolgovate matrice (6 in 7, slika 4) postavite tako, da poravnate utor z nastavitvenim vijakom (4, slika 4).
- Podolgovate matrice in podolgovate prebijalce vedno namestite v isti orientaciji (slika 4b).
a)

Slika 4. Namestitev matrice (a); pravilna usmeritev podolgovatega luknjača in matrice (b)

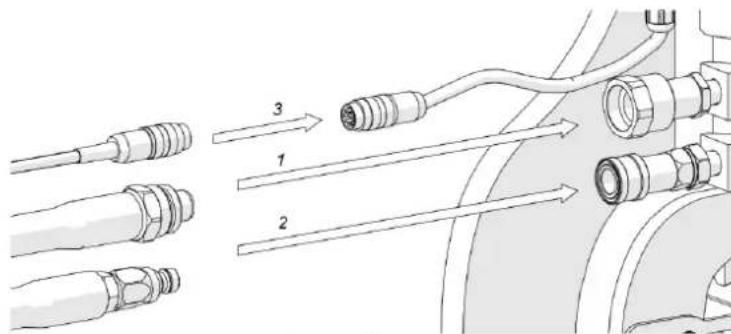

Priključitev hidravličnega agregata
- Povežite stroj s hidravličnim agregatom s pomočjo hidravličnih cevi in krmilnega kabla.
- Odstranite pokrovčke s hidravličnih vtičnic stroja.
- S ploščatima ključema 27 mm in 30 mm trdno privijte visokotlačni vod v priključek 1 (slika 5).
- Priključite nizkotlačni vod v priključek (slika 5), dokler se ne zaskoči.
-
Priključite krmilni kabel na priključek 3 (slika 5) in priključite napajalni kabel hidravličnega napajalnika v ustrezen vir napajanja.
-
Vsakič, ko je napajalnik priključen in napajanjeON/OFF stikalo je nastavljeno na položaj 'I', bo signalna LED utripala vsako 1/2 sekunde, kar pomeni, da je treba pritisniti in držati STOP/UP približno 3 sekunde.
- To bo povzročilo, da se udarec popolnoma umakne, če še ni v tem položaju.
- S šestrobim ključem 8 mm odvijte transportni pokrov 4 (slika 5) hidravličnega agregata.
- Čep za olje namestite v položaj pokrova 5 (slika 5).

Slika 5. Priključitev stroja na hidravlični agregat

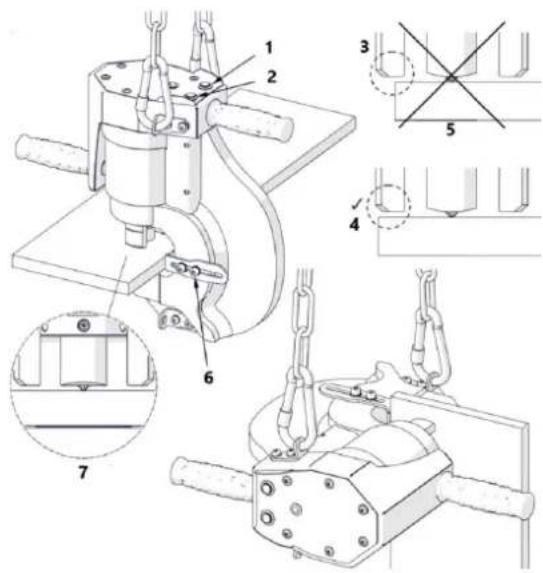

Pozicioniranje
- Stroj obesite na verigo.
- Postavite stroj na ploščo, kot je prikazano v podrobnostih na sliki 6, z omejevalnikom, nameščenim nad ploščo, in konico luknjača, nameščeno v sredinsko oznako za luknjanje, ki označuje sredino luknje, ki jo želite narediti.
- Stroj pritisnite na ploščo.
- Prepričajte se, da je omejevalnik zasukan tako, da je nad ploščo, vendar ne zunaj plošče, da omogočite celotno oporo omejevalnika med umikom udarca.
- Odvijte štiri vijake za omejitev globine s 6 mm imbus ključem.
- Pritrdite globinsko omejilo na ploščo in jo privijte v tem položaju.

Slika 6. Postavitev stroja na ploščo
1- USTAVI/GOR
2- DOL
3- NEPRAVILNO
4- Omejevalnik zunaj plošče
5- PRAVILNO
6- Vijaki za omejitev globine
7- Omejevalnik nad ploščo
Prebijanje

POZOR
• Delovno komponento je treba priključiti na močno črpalko z notranjim tlakom 70 MPa.
-
Povežite črpalko in delovno komponento s spojko.
-
Zavarujte obdelovanec, zaprite ventil za olje in večkrat potegnite ročaj, dokler delo ni končano, nato izklopite stikalo.
-
Stroj upravljajte tako, da držite ročaje z obema rokama. Neprekinjena LED lučka označuje, da je stroj pripravljen za delovanje.
-
Pritisnite in držite DOWN gumb za premikanje luknjača proti plošči. To bo označeno z utripanjem LED vsakih 0,25 sekunde.
-
Ko luknjač doseže ploščo, se mora začeti samodejni postopek luknjanja, ki ga nakazuje LED-lučka, ki utripa vsake 0,1 sekunde.
-
Po končanem postopku prebijanja se prebijač vrne v začetni položaj.
-
Za prebijanje tankih plošč bo morda potrebno DOWN gumb, ki ga držite, dokler se luknja ne vzpostavi.
-
Če želite gibanje kadar koli prekiniti, pritisnite STOP/UP gumb. S pritiskom na STOP/UP ponoven gumb bo umaknil udarec.
-
Če prodiranje v material ne uspe zaradi prevelike debeline, se bo gibanje ustavilo. Da bi se temu izognili, ne prekoračite največje debeline plošče ali vrednosti strižne trdnosti Rm, navedene v razdelku »Največje debeline plošč...«.
-
Po izdelavi prve luknje in nato po vsakih 100 luknjah preverite, ali sta luknjač in matrica tesno pritrjena, in po potrebi ponovno zategnite.
-
Če želite narediti drugo luknjo, premaknite stroj na naslednjo sredinsko oznako.
-
Ko je delo končano, preklopite napajalnik ON/OFF preklopi na položaj 'O'.
-
Vzdržujte ustrezno indikacijo nivoja olja na merilniku hidravličnega agregata.
-
Menjava olja po 3.000 delovnih urah. Uporabite olje HLP 46.

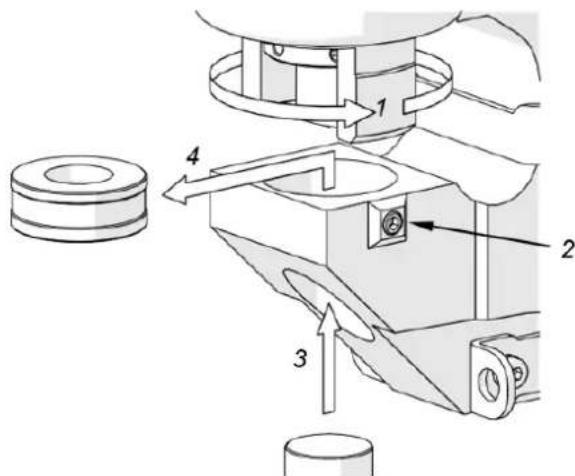

Zamenjava matrice in udarca
Nastavite močON/OFF preklopi na 'O' položaj. Če želite odstraniti matrico, popolnoma umaknite omejevalnik (1, slika 7) in s 4 mm imbus ključem popustite nastavitveni vijak (2, slika 7). Nato uporabite zanašanje (3, slika 7), da odstranite matrico (4, slika 7).

Namestite udarec, kot je prikazano na sliki 5.

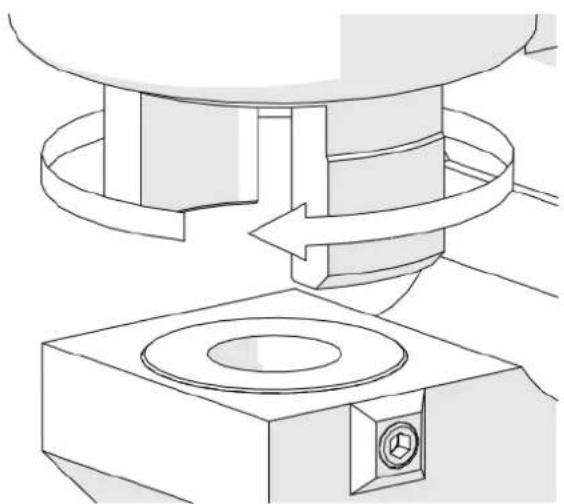

Zamenjava omejevalnika
- Nastavite močON/OFF preklopi na položaj 'O'.
- Odstranite udarec, kot je prikazano na sliki 8.
- Odvijte omejevalnik tako, da ga zavrtite v smeri, prikazani na sliki 9.
- Namestite nov omejevalnik tako, da ga zavrtite v nasprotni smeri.

Slika 9. Odstranitev zadrževalnika

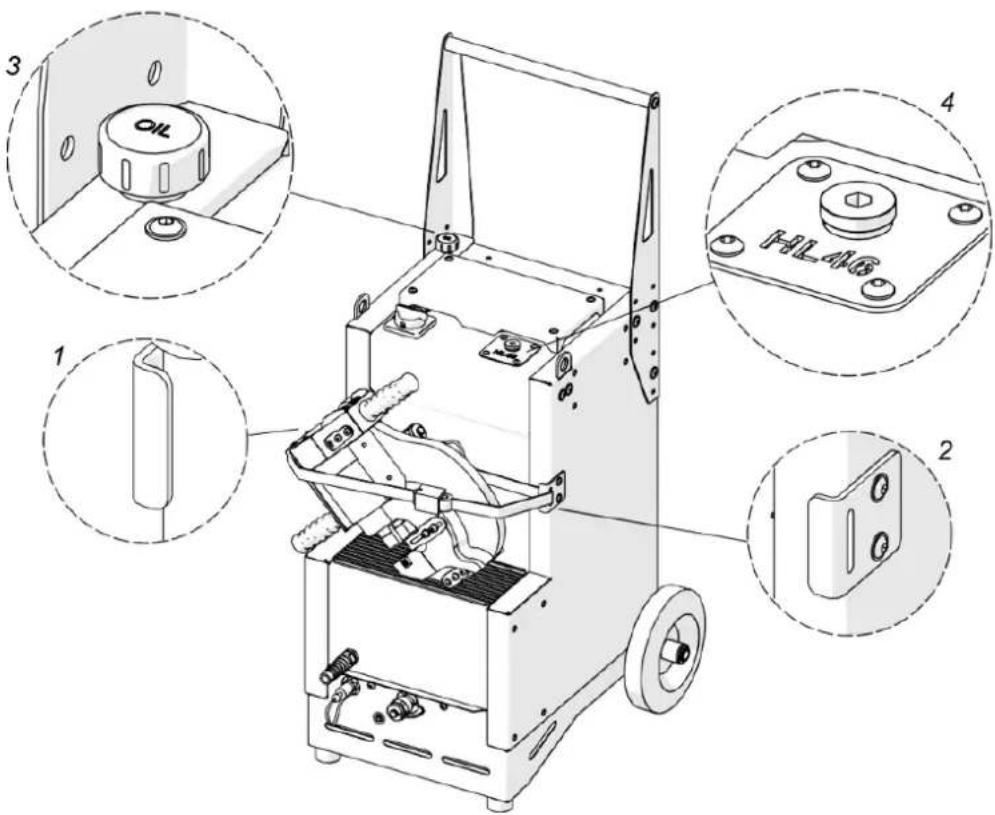

Prevozniš tvo
Pred transportom pritrdite stroj na hidravlični agregat tako, da pritrdite varnostni trak na ušesa 1 in 2 (slika 10). Nato pritrdite čep za olje in transportni pokrov, kot je prikazano na sliki (3, 4, slika 10).
Nikoli ne upogibajte visokotlačne hidravlične cevi na polmer, manjši od 3,2" (80 mm), saj lahko to povzroči poškodbe. Če je cev upognjena preko tega polmera, jo takoj zamenjajte.

Slika 10. Prevoz hidravličnega luknjača Steelmax
Odpravljanje težav
| Težava | Vzrok | rešitev |
| Luknjač se je zagozdil v obdelovancu med premikanjem navzgor, potem ko je luknja narejena. | Matrica z vzporednimi površinami, ki se uporablja za nagnjeno ploščo, 5° nagnjena matrica, ki se uporablja za ploščo z vzporednimi površinami, ali ena površina plošče, ki ni nagnjena za 5°, će se uporablja s 5° nagnjeno matrico. | Uporabite matrico z vzporednimi površinami za ploščo z vzporednimi površinami, medtem ko 5° nagnjeno matrico za ploščo, katere ena površina je nagnjena za 5°. |
| Omejevalnik ni podprt na obdelovancu med postopkom prebijanja. | Postavite stroj, kot je opisano v razdelku »Pozicioniranje« v priročniku. | |
| Prekomerna obraba udarca ali matrice. | Zamenjajte obrabljena orodja. | |
| Luknja je počila med umikom. | Omejevalnik ni bil v celoti podprt z obdelovancem med umikom udarca. | Postavite stroj, kot je opisano v razdelku »Pozicioniranje« v priročniku. |
| Luknjač je počil med luknjanjem obdelovanca. | Prevelika obremenitev pri prebijanju, ki je posledica prevelike debeline plošče ali previsoke strižne trdnosti R m plošče. | Izberite luknjalo ustreznega premera za debelino plošče. Ne prekoračite največje debeline plošče ali vrednosti strižne trdnosti R m, določene v "Največjih debelinah plošč...". |
| Nepravilno nameščen udarec ali matrica. | Namestite luknjač in matrico, kot je opisano v razdelku »Namestitev luknjača in matrice« v priročniku. | |
| Luknjač se ne umakne samodejno, ko je luknja narejena ali med tem Sgurni je zadržan. | Visokotlačna hidravlična cev ni varno pritrjena niti na stroj niti na agregat. | Odvijte visokotlačno cev, jo ponovno pritrdite in do konca privijte njen tulec. |
| Hidravlične cevi niso priključene. | Pritrdite cevi, kot je opisano v razdelku »Priključitev hidravličnega agregata« v priročniku. | |
| Samodejni postopek luknjanja se ne začne, ko luknjač doseže ploščo. | Plošča ni zaznana zaradi nizke obremenitve pri prebijanju tanke plošče. | Drži Dgurniš, dokler se luknja ne vzpostavi. |
| Luknjač se ne umakne samodejno, ko je luknja narejena ročno z držanjem Dgurniš. | Samodejni postopek luknjanja ni bil inicializiran zaradi majhne obremenitve pri luknjanju tanke plošče. | DržiSTOP/UP gumb za umik udarca. |
