BRUKSANVISNING SolarCharger DC HUSQVARNA
Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.
WARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs.
OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.
Notera: Används för att ge mer information som är nödvändig i en viss situation.
8.2 Allmänna säkerhetsanvisningar
WARNING: Läs igenom bruksanvisningen och se till att du förstår instruktionerna innan du använder produkten.
WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.
- Använd endast produkten med den utrustning som rekommenderas av Husqvarna.
- Placera inte lågspänningskabeln i robotgräsklipparens arbetsområde. Det kan orsaka skador på lågspänningskabeln.
- Koppla bort lågspänningskabeln från produkten om kabeln är skadad. En skadad lågspänningskabel ökar risken för elektriska stötar.
- Se till att du förstår bruksanvisningen innan du använder produkten.
- Se till att du förstår underhållsinstruktionerna innan du utför underhåll på produkten.
- Gör inga modifieringar av den här produkten.
- Drifttemperaturen för produkten är -5^ till 45^ .
8.3 Batterisäkerhet
WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.
• Kortslut inte batteriet.
- Ladda inte batteriet i en sluten behållare.
- Laddningstemperaturen är -20 till 50 °C.
Förvaringstemperaturen är -20 till 60 °C.
Urladdningstemperaturen är -40 till 60 °C.
- Batteriets livslängd minskar om du använder batteriet i omgivningstemperaturer som överstiger 45 °C.
9 Introduktion
9.1 Support
Prata med en Husqvarna-serviceverkstad om support för produkten.
9.2 Produktbeskrivning
Produkten innehåller en eller två solpaneler, ett monteringssystem, en kontrollbox och ett batteri. Kontrollboxen är ansluten till robotgräsklipparens laddstation. Produkten laddar robotgräsklipparen med solenergi.
Robotgräsklipparen laddas direkt med solenergi från solpanelen när det är soligt. Om robotgräsklipparen laddas direkt med solenergi laddas den inte med batteriet. Det gör att batteriet får längre livslängd. När
robotgräsklipparen inte laddas lagrar batteriet solenergi. När det inte är soligt laddas robotgräsklipparen med batteriet. Robotgräsklipparen kan ladda med ett fulladdat batteri i 1–2 dagar. Det kan variera för olika modeller av robotgräsklippare, energiförbrukning, drifttimmar och solljus.
Du kan installera en eller två solpaneler. Installera två solpaneler om följande förhållanden gäller för ditt arbetsområde:
- Strömförsörjningsenheten har en utgångsström på 7 A.
- Arbetsområdet är större än 3 500 m ^2 .
- Om robotgräsklipparen behöver användas under en lång säsong utan uppehåll.
9.3 Produktöversikt
- Solpanel
- Monteringssystem
- Batteri
- Kontrollbox
- Bruksanvisning
- ON/OFF-knapp
- LED-kontrollampa för solenergiladdning
- LED-kontrollampa för batterinivå
- LED-kontrollampa för uteffekt
- Lock för konfiguration
- Etikett för utgångsström
- Lågspänningskabel
- Delningskabel 4
Dessa symboler kan finnas på produkten. Se till att du förstår dem.
Den här produkten överensstämmer med gällande EU-direktiv. Överensstämmelse med tillämpliga EU-direktiv förklaras av tillverkaren Viva Energi A/S.
Produkten är inte hushållsavfall. Återvinn den vid en godkänd plats för kassering av elektrisk och elektronisk utrustning.
10 Installation
10.1 Inledning – installation
WARNING: Läs och förstå säkerhetskapitlet innan du installerar produkten.
OBSERVERA: Använd originaldelar och originalinstallationsmaterial.
Notera: Se www.husqvarna.com för mer information om installation.
10.2 Huvudkomponenter för installation
- Solpaneler 5.
- Kontrollbox.
- Batteri.
• Lågspänningskabel.
• Laddstation 6.
10.3 Installera produkten
Du hittar fler instruktioner i handboken som medföljer för solpanelens monteringssystem.
WARNING: Se till att kablarnas kontakter är rena och torra innan du ansluter dem.
OBSERVERA: Placera lågspänningskabeln i ett område där robotgräsklipparen inte klipper.
OBSERVERA: Lägg inte lågspänningskabeln i en spole eller under laddstationens platta. Spolar stör signalen från laddstationen.
- Placera solpanelen där solen lyser under dagen.
- Se till att det inte finns några byggnader eller träd som kan begränsa solljuset i närheten av solpanelen.
- Placera solpanelen i ett läge där vinkeln är större än 25 grader (A) från högsta punkten på eventuella föremål åt söder.
OBSERVERA: Placera inte solpanelen i robotgräsklipparens arbetsområde.
- Du kan förlänga kabeln mellan kontrollboxen och referensstationen med referensstationens lågspänningskabel.
OBSERVERA: Använd inte robotgräsklipparens lågspänningskabel till att förlänga kabeln mellan kontrollboxen och laddstationen.
- Om du använder en solpanel ska du se till att den är vänd åt söder. Om du använder två solpaneler ska du se till att en solpanel är vänd åt väster och en åt öster.
- Om det är möjligt ska solpanelen placeras på en hård yta med plant underlag och utan gräs.
- När du har installerat produkten rekommenderar Husqvarna att du laddar batteriet för solpanelerna helt.
Notera: Batteriet är fulladdat efter 1–2 dagar. Husqvarna rekommenderar att produkten är fulladdad innan du startar robotgräsklipparen.
10.4 För att ställa in utgångsströmmen för kontrollboxen
OBSERVERA: Utgångsströmmen måste vara rätt inställd för din modell av robotgräsklippare. Du hittar information om utgångsströmmen på robotgräsklipparens
enhet för strömförsörjning. Mer information finns i robotgräsklipparens bruksanvisning.
- Ta bort locket på framsidan av kontrollboxen med en platt skruvmejsel.

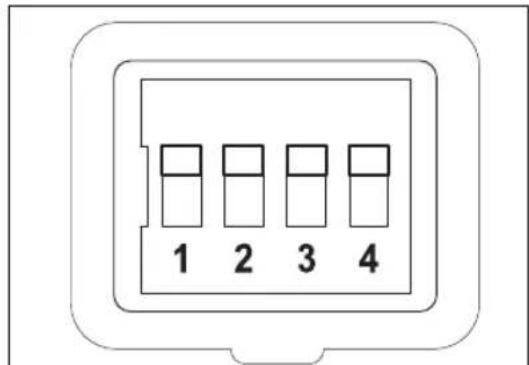

- Ställ in de fyra strömställarna på tillämplig utgångsström. Se tabellen nedan.
| 1,3 Ner U | pp Ner Ner | |||
| 2,2 Ner U | pp Ner Upp | |||
| 4,2 Ner U | pp Upp Ner | |||
| 7 Ner Upp | Upp Upp |
- Montera locket på framsidan av kontrollboxen och se till att det sluter tätt.
- Fäst etiketten för utgångsström på produkten och markera vilken utgångsström som är inställd.
11 Drift
11.1 Ställa in produkten på ON
WARNING: Läs och förstå säkerhetskapitlet innan du använder produkten.
- Tryck på ON/OFF-knappen för att starta produkten.
Notera: Solenergiladdning pågår när LEDkontrollampan för SOLAR CHARGING blinkar långsamt.
11.2 Stänga av produkten
- När du vill stänga av produkten håller du ON/OFF-knappen intryckt i tre sekunder. Kontrollera att de tre LED-kontrollamporna slocknar.
11.3 LED-kontrollamporna på produkten för användning
LED-kontrollamporna i tabellen nedan visar huruvida produkten fungerar som den ska. Se LED-kontrollamporna på produkten för felsökning på sida 13om produkten inte fungerar som den ska.
| Lampa för SOLAR CHARGING Orsak | |
| Blinkar långsamt Solpanelen laddar batteriet. | |
| Lampa för BATTERY LEVEL Orsak | |
| Konstant ljus Batteriet fungerar som det ska. | |
| Lampa för OUTPUT ON Orsak | |
| Konstant ljus Laddstationen är på och robotgräsklipparen är inte i laddstationen. | |
| Blinkar långsamt Solpanelen laddar robotgräsklipparens batteri. | |
12 Felsökning
12.1 LED-kontrollamporna på produkten för felsökning
LED-kontrollamporna på produkten visar produktens status:
| Lampa för SOLAR CHARGING | Orsak Lösning | |
| Blinkar snabbt Solpanelen | len har inte installerats på rätt sätt.Solpanelens kablar är inte anslutna till kontrollboxen på rätt sätt. | Installera solpanelen på rätt sätt. Se till att de två kablarna till solpanelen är anslutna till kontrollboxen på rätt sätt. |
| För hög spänning från solpanelerna. Om du använder två solpaneler ska du se till att de är anslutna på rätt sätt. Se till att den delade kabeln är installerad mellan solpanelen och kontrollboxen på rätt sätt. | ||
| LED-kontrollampan är släckt | Produkten får inte solljus. Vänta tills det finns solljus. | |
| Konstant ljus Produkten | får inte tillräckligt med solljus. Det är skymning, gryning eller i början eller slutet av säsongen. | Vänta tills det finns mer solljus. |
| Lampa för BATTERY LEVEL | Orsak Lösning | |
| Blinkar snabbt Batteriet | sitter inte rätt. Kontrollera att batteriet sitter rätt. | Se till att kablarna till kontrollboxen är anslutna till batteriet på rätt sätt. Anslut den röda kabeln till den röda kabelanslutningen (+) och den svarta kabeln till den svarta kabelanslutningen (-). |
| För hög spänning. Se till att batterikablarna och skruvarna sitter fast ordentligt. | ||
| LED-kontrollampan är släckt | Batteriet är urladdat. Solpanelen befinner sig inte i solljus. | |
| Lampa för OUTPUT ON | Orsak Lösning | |
| Blinkar snabbt Laddstationen är ansluten till kontrollboxen för första gången. | Vänta 30 sekunder tills produkten startar. | |
| Vänta 30 sekunder om produkten startar om. Om problemet kvarstår ställer du in produkten på OFF och kopplar bort kabeln mellan produkten och laddstationen. Anslut kabeln och starta om produkten. Om problemet kvarstår kontaktar du en auktoriserad serviceverkstad. | ||
| Utgången är överbelastad eller så finns det en kortslutning på utgångskabeln. | ||
| LED-kontrollampan är släckt | Utgången är av och batteriet är tomt. Vänta tills batteriet har laddats. | |
13 Förvaring och kassering
13.1 Ställa undan produkten för förvaring
• Ladda batteriet fullt. Se Ladda batteriet på sida 15.
- Ställ in produkten på OFF. Se Stänga av produkten på sida 12.
- Förvara kontrollboxen och batteriet på en torr och frostfri plats.
- Om du förvarar solpanelerna och monteringssystemet utomhus ska du se till att de sitter fast ordentligt och inte kan flytta sig. Fäst monteringssystemet ordentligt eller placera ett tungt föremål i batteribehållaren så att den inte kan flytta sig.
13.2 Avfallshantering
Symbolen på Husqvarna-produkten innebär att den inte är hushållsavfall. Använd det lokala återvinningssystemet för elektroniska komponenter och batterier. Ta bort batteriet från produkten innan du kasserar produkten.
Följ lokala återvinningsbestämmelser och tillämpliga förordningar. Du kan få mer information från lokala
myndigheter, en återvinningsanläggning eller en auktoriserad Husqvarna-servicetekniker.
13.3 Ladda batteriet
Ladda batteriet innan du ställer undan det för förvaring.
- Ställ in produkten på ON, så att solpanelerna laddar batteriet. Ladda batteriet helt utan att ladda robotgräsklipparen i laddstationen.
- Ladda batteriet med en batteriladdare på 12 V med en maximal laddningsström på 10 A.
Notera: Batteriet är fulladdat när batterispänningen är minst 13,5 V.
14 Tekniska data
14.1 Tekniska data
| Kontrollbox | |
| Utspänning, V 28 | |
| Utström, A 1,3/2,2/4,2/7,0 | |
| IP-kod IPX4 | |
| Längd, cm 29 | |
| Bredd, cm 16 | |
| Höjd, cm 13 | |
| Vikt, kg 4 | |
| Batteri | |
| Batterityp Pure GEL, djup cykel | |
| Utspänning, V 12 | |
| Kapacitet, Ah 100 | |
| Längd, cm 41 | |
| Bredd, cm 18 | |
| Höjd, cm 23 | |
| Vikt, kg 33,5 | |
| Solpanel | |
| Längd, cm 173 | |
| Bredd, cm 114 | |
| Höjd, cm 3 | |
| Vikt, kg 21,5 | |
