MANUALE UTENTE SolarCharger DC HUSQVARNA

IT Manuale dell'operatore 52-58

50.1 Definizioni di sicurezza

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

50.2 Istruzioni di sicurezza generali

AVVERTENZA: Leggere il manuale dell'operatore e accertarsi di aver compreso le istruzioni prima di utilizzare il prodotto.

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Utilizzare il prodotto esclusivamente con le apparecchiature consigliate da Husqvarna.
• Non posizionare il cavo a bassa tensione nell'area di lavoro del robot tagliaerba. Ciò può causare danni al cavo a bassa tensione.
• Scollegare il cavo a bassa tensione dal prodotto se è danneggiato. Un cavo a bassa tensione danneggiato aumenta il rischio di scosse elettriche.
• Accertarsi di aver compreso le istruzioni per il funzionamento prima di utilizzare il prodotto.
• Accertarsi di aver compreso le istruzioni per la manutenzione prima di eseguire interventi di manutenzione sul prodotto.
  • Non apportare modifiche al prodotto.
• La temperatura di esercizio del prodotto è di -5 °C–45 °C / 23 °F–113 °F.

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non provocare il corto circuito della batteria.
• Non ricaricare la batteria in un contenitore sigillato.
• La temperatura di ricarica è compresa tra -20 °C / -4 °F e 50 °C / 122 °F. La temperatura di rimessaggio è compresa tra -20 °C / -4 °F e 60 °C / 140 °F. La temperatura di scarica è compresa tra -40 °C / -40 °F e 60 °C / 140 °F.
• La durata della batteria diminuisce se la si utilizza a temperature ambiente >45^ / >133^ .

51 Introduzione

51.1 Supporto

Per assistenza sul prodotto, contattare il centro di assistenza Husqvarna.

51.2 Descrizione del prodotto

Il prodotto include 1 o 2 pannelli solari, un sistema di montaggio, una centralina di controllo e una batteria. La centralina di controllo è collegata alla stazione di ricarica del robot tagliaerba. Il prodotto ricarica il robot tagliaerba con energia solare.

Il robot tagliaerba si ricarica direttamente con l'energia solare proveniente dal pannello solare quando c'è il sole. Se il robot tagliaerba si ricarica direttamente con l'energia solare, non si ricarica con la batteria.

Ciò prolunga il ciclo di vita della batteria. Quando il robot tagliaerba non si ricarica, la batteria accumula energia solare. In assenza di sole, il robot tagliaerba si ricarica con la batteria. Il robot tagliaerba può essere ricaricato con una batteria completamente carica per 1-2 giorni. Ciò può variare per diversi modelli di robot tagliaerba, a seconda del consumo energetico, delle ore di funzionamento e della luce solare.

È possibile installare 1 o 2 pannelli solari. Installare 2 pannelli solari se si verificano le seguenti condizioni per l'area di lavoro:

• L'alimentatore ha una corrente di uscita di 7 A.
- L'area di lavoro è superiore a 3500 m ^2 .
- Se è necessario che il robot tagliaerba funzioni per una lunga stagione senza soste.

51.3 Panoramica del prodotto

1. Pannello solare
2. Sistema di montaggio
3. Batteria
4. Centralina di controllo
5. Manuale dell'operatore
6. Pulsante ON/OFF
7. Spia LED per la ricarica solare
8. Spia LED per il livello della batteria
9. Spia LED per la potenza erogata
10. Coperchio per la configurazione
11. Etichetta corrente di uscita
12. Cavo a bassa tensione
13. Cavo separato ^22

Il presente prodotto è conforme alle direttive UE vigenti. La conformità alle direttive UE applicabili è dichiarata dal produttore Viva Energi A/S.

Il prodotto non è un rifiuto domestico. Riciclarlo in un punto di riciclaggio approvato per apparecchiature elettriche ed elettroniche.

51.4 Simboli riportati sul prodotto

Questi simboli sono riportati sul prodotto. Accertarsi di aver compreso tali simboli.

52 Installazione

52.1 Introduzione - Installazione

AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di installare il prodotto.

ATTENZIONE: Utilizzare pezzi di ricambio originali e materiale di installazione.

Nota: Per ulteriori informazioni sull'installazione, fare riferimento a www.husqvarna.com.

52.2 Componenti principali per l'installazione

• Pannelli solari 23.
• Centralina di controllo.
- Batteria.
• Cavo a bassa tensione.
• Stazione di ricarica 24.

52.3 Installazione del prodotto

Ulteriori istruzioni sono disponibili nel manuale incluso con il sistema di montaggio del pannello solare.

AVVERTENZA: Accertarsi che le spine dei cavi siano pulite e asciutte prima di collegarle.

ATTENZIONE: Posizionare il cavo a bassa tensione in un'area in cui il robot tagliaerba non effettua il taglio.

ATTENZIONE: Non posizionare il cavo a bassa tensione in una bobina o sotto la piastra della stazione di ricarica. Una bobina provoca interferenze con il segnale proveniente dalla stazione di ricarica.

• Posizionare il pannello solare in un'area esposta alla luce solare durante il giorno.
• Accertarsi che non vi siano edifici o alberi vicino al pannello solare che possano limitare la luce solare.

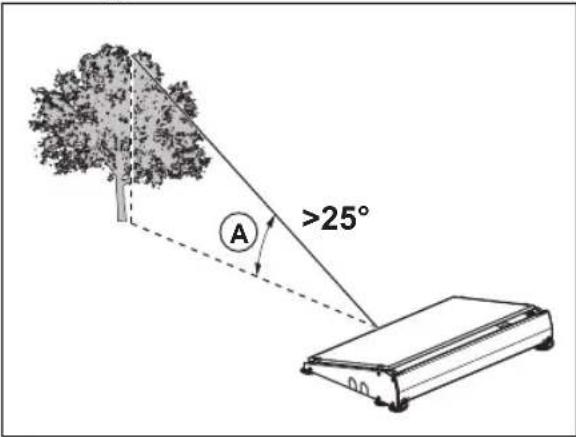

- Posizionare il pannello solare in una posizione in cui vi sia un angolo (A) > 25° dal punto più alto di un oggetto in direzione sud.

A >25°

- Posizionare il pannello solare vicino alla stazione di ricarica del robot tagliaerba.

ATTENZIONE: Non posizionare il pannello solare nell'area di lavoro del robot tagliaerba.

• È possibile utilizzare il cavo a bassa tensione della stazione di riferimento per estendere il cavo tra la centralina di controllo e la stazione di riferimento.
  ATTENZIONE: Non utilizzare il cavo a bassa tensione del robot tagliaerba per estendere il cavo tra la centralina di controllo e la stazione di ricarica.
• Se si utilizza 1 pannello solare, accertarsi che sia rivolto verso sud. Se si utilizzano 2 pannelli solari, accertarsi che 1 pannello solare sia rivolto verso ovest e 1 sia rivolto verso est.

- Se possibile, posizionare il pannello solare su una superficie rigida e livellata priva di erba.

- Dopo l'installazione del prodotto, Husqvarna consiglia di ricaricare completamente la batteria dei pannelli solari.

Nota: La batteria è completamente carica dopo 1-2 giorni. Husqvarna consiglia di caricare completamente il prodotto prima di avviare il robot tagliaerba.

52.4 Impostazione della corrente di uscita per la centralina di controllo.

ATTENZIONE: La corrente di uscita deve essere impostata correttamente per il modello di robot tagliaerba. È possibile trovare informazioni sulla corrente di uscita sull'unità di alimentazione del robot tagliaerba. Per ulteriori informazioni, leggere il manuale dell'operatore del robot tagliaerba.

1. Rimuovete il coperchio sulla parte anteriore della centralina di controllo con un cacciavite piatto.

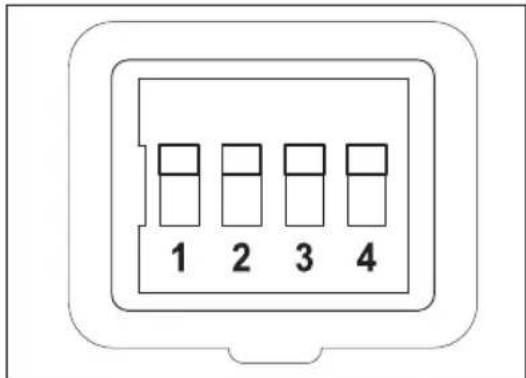

2. Impostare i 4 interruttori sulla corrente di uscita applicabile. Fare riferimento alla tabella seguente.

1 2 3 4

Corrente di uscita (A)	Interrut-tore 1	Interrut-tore 2	Interrut-tore 3	Interrut-tore 4
1,3 Giù Su	Giù Giù
2,2 Giù Su	Giù Su
4,2 Giù Su	Su Su Giù
7 Giù Su	Su Su

1. Installare il coperchio sulla parte anteriore della centralina di controllo e assicurarsi che sia sigillato correttamente.

2. Applicare l'etichetta della corrente di uscita sul prodotto e indicare quale corrente di uscita è impostata.

53 Utilizzo

53.1 Impostazione del prodotto su ON

AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di utilizzare il prodotto.

- Premere il pulsante ON/OFF per accendere il prodotto.

Nota: La ricarica solare è attiva quando la spia LED SOLAR CHARGING lampeggia lentamente.

53.2 Impostazione del prodotto su OFF

- Premere il pulsante ON/OFF per spegnere il prodotto. Accertarsi che le 3 spie LED si spengano.

53.3 Spia LED sul prodotto per il funzionamento

Le spie LED specificate nella tabella seguente mostrano se il prodotto funziona correttamente. Se il prodotto non funziona correttamente, fare riferimento a Le spie LED sul prodotto per la ricerca guasti alla pagina 56.

LED SOLAR CHARGING Causa
Lampeggia lentamente Il pannello solare ricarica la batteria.
LED BATTERY LEVEL Causa
Luce costante La batteria funziona correttamente.
LED OUTPUT ON Causa
Luce costante La stazione di ricarica è	accesa e il robot tagliaerba non si trova nella stazione di carica.
Lampeggia lentamente Il pannello solare	ricarica la batteria del robot tagliaerba.

54 Ricerca guasti

54.1 Le spie LED sul prodotto per la ricerca guasti

Le spie LED sul prodotto mostrano lo stato del prodotto:

LED SOLAR CHARGING	Causa Soluzione
Lampeggia rapidamente	Il pannello solare non è installato corretta-mente. I cavi del pannello solare non sono collegati correttamente alla centralina di controllo.	Installare correttamente il pannello solare.Accertarsi che i 2 cavi del pannello solare siano collegati correttamente alla centralina di controllo.
	Tensione troppo alta dai pannelli solari. Se si utilizzano 2 pannelli solari, accertarsi che i pannelli solari siano collegati corretta-mente. Accertarsi che il cavo separato sia installato correttamente tra il pannello solare e la centralina di controllo.
La spia LED è spenta	Il prodotto non è esposto alla luce solare. Attendere fino alla comparsa della luce sola-re.
Luce costante Il prodotto non riceve sufficiente luce solare.È al crepuscolo, all'alba o all'inizio o alla fine della stagione.		Attendere fino a quando la luce solare non è più intensa.
LED BATTERY LEVEL	Causa Soluzione
Lampeggia rapidamente	La batteria non è installata correttamente. Accertarsi che la batteria sia installata correttamente. Accertarsi che i cavi della centralina di controllo siano collegati correttamente alla batteria. Collegare il cavo rosso al morsetto rosso (+) e il cavo nero al morsetto del nero (-) sulla batteria.
	Tensione troppo alta. Accertarsi che i cavi della batteria e le viti siano fissati saldamente.
La spia LED è spenta	La batteria è scarica. Il pannello solare non è esposto alla luce solare.
LED OUTPUT ON Causa Soluzione
Lampeggia rapidamente	La stazione di ricarica è collegata per la prima volta alla centralina di controllo.	Attendere 30 secondi per l'avvio del prodotto.
	L'uscita è sovraccarica o c'è un corto circuito sul cavo di uscita.	Se il prodotto si riavvia, attendere 30 secondi. Se il problema persiste, impostare il prodotto su OFF e scollegare il cavo tra il prodotto e la stazione di ricarica. Collegare il cavo e riavviare il prodotto. Se il problema persiste, contattare un tecnico di assistenza autorizzato.
La spia LED è spenta	L'uscita è disattivata e la batteria è scarica. Attenere che la batteria si sia caricata.

55 Conservazione e smaltimento

55.1 Per riporre il prodotto in rimessaggio

• Ricaricare completamente la batteria. Fare riferimento a Ricarica della batteria alla pagina 58
• Impostare il prodotto su OFF. Fare riferimento a Impostazione del prodotto su OFF alla pagina 55.
• Tenere la centralina di controllo e la batteria in un luogo asciutto e al riparo dal gelo.

- Se si tengono all'aperto i pannelli solari e il sistema di montaggio, accertarsi che siano fissati saldamente e non possano muoversi. Fissare saldamente il sistema di montaggio o inserire un oggetto pesante nel contenitore della batteria per evitare che si muova.

55.2 Smaltimento

Il simbolo sul prodotto Husqvarna indica che il prodotto non è un rifiuto domestico. Utilizzare il sistema di riciclaggio locale per componenti elettronici e batterie. Rimuovere la batteria dal prodotto prima di smaltirlo.

Rispettare le norme locali sul riciclaggio e le normative vigenti. Per maggiori informazioni, contattare le autorità locali, il centro di smaltimento o il tecnico di assistenza autorizzato Husqvarna.

55.3 Ricarica della batteria

Caricare la batteria prima di effettuarne il rimessaggio.

• Impostare il prodotto su ON per consentire ai pannelli solari di ricaricare la batteria. Ricaricare completamente la batteria senza ricaricare il robot tagliaerba nella stazione di ricarica.
• Ricaricare la batteria con un caricabatteria da 12 V con una corrente di carica massima di 10 A.

Nota: La batteria è completamente carica quando la tensione della batteria è di almeno 13,5 V.

56 Dati tecnici

56.1 Dati tecnici

Centralina di controllo
Tensione di uscita, V 28
Corrente di uscita, A 1,3/2,2/4,2/7,0
Codice IP IPX4
Lunghezza, cm 29
Larghezza, cm 16
Altezza, cm 13
Peso, kg 4
Batteria
Tipo di batteria Puro gel, ciclo profondo
Tensione di uscita, V 12
Capacità, Ah 100
Lunghezza, cm 41
Larghezza, cm 18
Altezza, cm 23
Peso, kg 33,5
Pannello solare
Lunghezza, cm 173
Larghezza, cm 114
Altezza, cm 3
Peso, kg 21,5
