Produkttype	Solartankningssystem til robotplæneklipper
Mærke	Husqvarna
Model	SolarCharger DC
Dimensioner på styreboks	29 x 16 x 13 cm
Dimensioner på batteri	41 x 18 x 23 cm
Dimensioner på solpanel	173 x 114 x 3 cm
Vægt på styreboks	4 kg
Vægt på batteri	33,5 kg
Vægt på solpanel	21,5 kg
Udgangsspænding på styreboks	28 V
Justerbar udgangsstrøm	1,3 / 2,2 / 4,2 / 7,0 A
Batteritype	Pure GEL, dybdeafladning
Batterispænding	12 V
Batterikapacitet	100 Ah
Beskyttelsesklasse for styreboks	IPX4
Hovedfunktioner	Direkte solopladning af robotten, energilagring i batteriet, automatisk omskiftning afhængigt af sollys
Driftstemperatur	-5°C til 45°C
Opladningstemperatur for batteri	-20°C til 50°C
Installerbare solpaneler	1 eller 2
Vedligeholdelse og rengøring	Oplad batteriet helt før opbevaring, rengør solpanelerne med en blød klud, kontrollér forbindelserne
Sikkerhed	Læs manualen før brug, foretag ikke ændringer på produktet, brug originale Husqvarna-dele, afbryd hvis kablet er beskadiget
Reservedele og repeterbarhed	Kontakt en autoriseret Husqvarna-serviceværksted for reparationer og reservedele
Generelle oplysninger	Overholder EU-direktiver, må ikke smides i husholdningsaffald, genbrug via godkendte indsamlingssteder

Ofte stillede spørgsmål - SolarCharger DC HUSQVARNA

Hvordan installeres SolarCharger DC?

Placer solpanelet i et solrigt område mod syd (eller øst/vest for to paneler). Sørg for, at vinklen er mere end 25° i forhold til forhindringer. Installer styreboksen tæt på ladestationen og tilslut kablerne. Se manualen for monteringsdetaljer.

Hvordan justeres udgangsstrømmen på styreboksen?

Fjern dækslet foran på boksen med en flad skruetrækker. Indstil de 4 kontakter til den ønskede strøm (1,3 / 2,2 / 4,2 / 7,0 A) i henhold til tabellen i manualen. Sæt dækslet på igen og sæt den tilsvarende etiket på.

Hvad betyder LED-indikatorerne på produktet?

SOLAR CHARGING-lampen blinker langsomt, når panelet oplader batteriet. BATTERY LEVEL tændt indikerer, at batteriet fungerer korrekt. OUTPUT ON tændt betyder, at ladestationen er aktiv, og robotten er ikke på den; langsom blink = direkte opladning af robotten via sol.

Hvad gør man, hvis SOLAR CHARGING-lampen blinker hurtigt?

Dette indikerer, at solpanelet ikke er installeret korrekt, eller at kablerne ikke er tilsluttet korrekt. Kontrollér installationen og forbindelserne. Hvis der er to paneler, skal du sikre dig, at det delte kabel bruges korrekt.

Hvor længe kan batteriet forsyne robotten uden sol?

Et fuldt opladet batteri kan oplade robotten i 1-2 dage afhængigt af model, forbrug og driftstimer.

Hvordan vedligeholdes SolarCharger DC om vinteren?

Før opbevaring oplades batteriet helt. Sluk for produktet. Opbevar styreboksen og batteriet et tørt sted frostfrit. Hvis panelerne forbliver udenfor, fastgør monteringssystemet sikkert.

Kan jeg bruge mere end to solpaneler?

Nej, produktet er kun designet til 1 eller 2 paneler. Brug af flere paneler kan beskadige systemet.

Hvad er batteriets levetid?

Levetiden reduceres, hvis batteriet bruges ved omgivelsestemperaturer over 45°C. En opbevaringstemperatur mellem -20°C og 60°C anbefales. Oplad og aflad korrekt for at maksimere levetiden.

Kan SolarCharger DC bruges med enhver Husqvarna robotplæneklipper?

Den er kompatibel med Husqvarna robotplæneklippere udstyret med en passende ladestation. Udgangsstrømmen skal justeres i henhold til plæneklipperens strømenhed. Se din robots manual.

Hvordan bortskaffes SolarCharger DC?

Smid ikke produktet ud med husholdningsaffaldet. Fjern batteriet og aflever det sammen med de elektroniske komponenter på et godkendt genbrugscenter. Følg lokale regler.

BRUGSANVISNING SolarCharger DC HUSQVARNA

9.4 Symboler på produkten

15.1 Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

15.2 Generelle sikkerhedsinstruktioner

ADVARSEL: Læs brugervejledningen, og sørg for at have forstået instrukserne, inden du bruger produktet.

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug kun produktet sammen med det udstyr, der anbefales af Husqvarna.
• Anbring ikke lavspændingskablet i robotplæneklipperens arbejdsområde. Det kan forårsage skader på lavspændingskablet.
• Frakobl lavspændingskablet fra produktet, hvis det er beskadiget. Et beskadiget lavspændingskabel øger risikoen for elektrisk stød.
• Sørg for, at du forstår betjeningsinstruktionerne, før du betjener produktet.
• Sørg for, at du forstår vedligeholdelsesinstruktionerne, før du udfører vedligeholdelse på produktet.
• Du må ikke foretage ændringer af dette produkt.
• Driftstemperaturen for produktet er -5 °C-45 °C.

15.3 Batterisikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Batteriet må ikke kortsluttes.
• Oplad ikke batteriet i en forseglet beholder.
• Opladningstemperaturen er mellem -20 °C og 50 °C. Opbevaringstemperaturen er mellem -20 °C og 60 °C. Afladningstemperaturen er mellem -40 °C og 60 °C.
• Batteriets levetid reduceres, hvis du bruger batteriet ved omgivelsestemperaturer >45 °C.

16 Indledning

16.1 Support

Tal med din Husqvarna-serviceforhandler for at få support til dit produkt.

16.2 Produktbeskrivelse

Produktet omfatter 1 eller 2 solpaneler, et monteringssystem, en opladningsboks og et batteri. Kontrolboksen er forbundet til ladestationen til robotplæneklipperen. Produktet oplader robotplæneklipperen med solenergi.

Robotplæneklipperen oplader direkte med solenergi fra solpanelet, når der er sollys. Hvis robotplæneklipperen oplader direkte med solenergi, oplader den ikke med batteriet. Dette forlænger batteriets levetid.

Når robotplæneklipperen ikke oplader, lagrer batteriet solenergien. Når der ikke er sollys, oplader robotplæneklipperen med batteriet i opladningsboksen. Robotplæneklipperen kan arbejde med et fuldt opladet batteri i 1-2 dage. Dette kan være forskelligt for forskellige modeller af robotplæneklippere, strømforbrug, driftstimer og sollys.

Du kan installere 1 eller 2 solpaneler. Installer 2 solpaneler, hvis du har disse betingelser for dit arbejdsområde:

• Strømforsyningsenheden har en udgangsstrøm på 7 A.
• Arbejdsområdet er større end 3500 m ^2 .
• Hvis det er nødvendigt, at robotplæneklipperen arbejder i en lang sæson uden stop.

16.3 Produktoversigt

1. Solpanel
2. Monteringssystem
3. Batteri
4. Kontrolboks
5. Brugervejledning
6. ON/OFF-knap
7. LED-indikator for solopladning
8. LED-indikator for batteristand
9. LED-indikator for udgangseffekt
10. Låg til konfiguration
11. Udgangsstrømmærkat
12. Lavspændingskabel
13. Delt kabel 7

Disse symboler forekommer på produktet. Sørg for, at du forstår dem.

Produktet overholder gældende EU-direktiver. Producenten Viva Energi A/S har erklæret overensstemmelse med gældende EU-direktiver.

Produktet er ikke husholdningsaffald. Aflever det på en godkendt genbrugsstation til elektrisk og elektronisk udstyr.

17 Installation

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du installerer produktet.

BEMÆRK: Brug originale reservedele og installationsmateriale.

Bemærk: Se www.husqvarna.com for mere information om installation.

• Solpaneler 8.
• Kontrolboks.
• Batteri.
  • Lavspændingskabel.
• Ladestation ^9 .

Du kan finde flere instruktioner i den vejledning, der følger med monteringssystemet til solcellepanelet.

BEMÆRK: Anbring lavspændingskablet i et område, hvor robotplæneklipperen ikke klipper.

BEMÆRK: Vikl ikke lavspændingskablet i en spole, og placer det ikke under pladen på ladestationen. En spole skaber interferens med signalet fra ladestationen.

• Anbring solpanelet i et område, der har sollys i løbet af dagen.
• Sørg for, at der ikke er bygninger eller træer i nærheden af solpanelet, som kan begrænse sollyset.
• Anbring solpanelet i en position, hvor der er >25^ vinkel (A) fra det højeste punkt på et objekt i sydlig retning.

- Placer solpanelet i nærheden af ladestationen til robotplæneklipperen.

BEMÆRK: Anbring ikke solpanelet i robotplæneklipperens arbejdsområde.

- Du kan bruge referencestationens lavspændingskabel til at forlænge kablet mellem kontrolboksen og referencestationen.

BEMÆRK: Brug ikke lavspændingskablet på robotplæneklipperen til at forlænge kablet mellem kontrolboksen og ladestationen.

- Hvis du bruger 1 solpanel, skal du sørge for, at solpanelet peger mod syd. Hvis du bruger 2 solpaneler, skal du sørge for, at 1 solpanel peger mod vest og 1 peger mod øst.

- Hvis det er muligt, skal solpanelet placeres på en hård og plan overflade uden græs.

- Efter installation af produktet anbefaler Husqvarna, at batteriet til solpanelerne oplades helt.

Bemærk: Batteriet er fuldt opladet efter 1-2 dage. Husqvarna anbefaler, at produktet er fuldt opladet, før du starter robotplæneklipperen.

17.4 Sådan indstilles udgangsstrømmen for kontrolboksen

BEMÆRK: Udgangsstrømmen skal indstilles korrekt til din robotplæneklippermodel. Du kan finde oplysninger om udgangsstrømmen på strømforsyningsenheden til robotplæneklipperen. Du kan finde flere oplysninger i brugervejledningen til robotplæneklipperen.

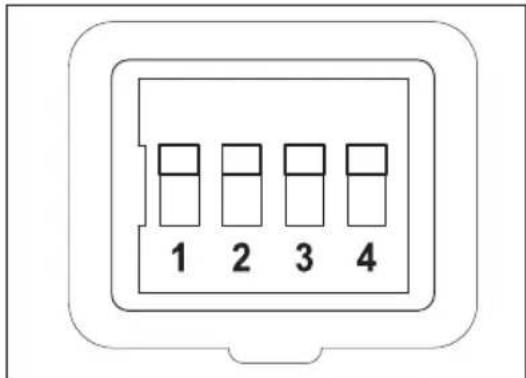

1. Fjern låget på forsiden af kontrolboksen med en flad skruetrækker.

2. Indstil de 4 kontakter til den relevante udgangsstrøm. Se nedenstående tabel.

Ud-gang-sstrøm-styrke (A)	Kontakt 1	Kontakt 2	Kontakt 3	Kontakt 4
1,3 Ned	Op Ned Ned
2,2 Ned	Op Ned Op
4,2 Ned	Op Op Ned
7 Ned	Op Op

1. Monter låget på forsiden af kontrolboksen, og sørg for, at det slutter tæt.

2. Sæt udgangsstrømmærkaten på produktet, og markér den udgangsstrøm, der er indstillet.

18 Drift

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du bruger produktet.

- Tryk på ON/OFF-knappen for at tænde produktet.

Bemærk: Solopladning er aktiveret, när SOLAR CHARGING-LED-indikatoren blinker langsomt.

18.2 Sådan sættes produktet på OFF

- Tryk på ON/OFF-knappen for at slukke produktet. Kontrollér, at de 3 LED-indikatorer slukker.

18.3 LED-indikatorer på produktet til drift

De LED-indikatorer, der er angivet i nedenstående tabel, viser, om produktet fungerer korrekt. Hvis produktet ikke fungerer korrekt, skal du se LED-indikatorer på produktet til fejlfinding på side 20.

SOLAR CHARGING-LED Årsag
Blinker langsomt Solpanelet oplader batteriet.
BATTERY LEVEL-LED Årsag
Konstant lys Batteriet fungerer korrekt.
OUTPUT ON-LED Årsag
Konstant lys Ladestationen er tændt, og robotplæneklipperen er ikke i ladestationen.
Blinker langsomt Solpanelet oplader batteriet i robotplæneklipperen.

19 Fejlfinding

19.1 LED-indikatorer på produktet til fejlfinding

LED-indikatoren på tastaturet viser status for produktet:

SOLAR CHARGING-LED	Årsag Løsning
Blinker hurtigt Solpanelet er ikke installeret korrekt. Solpanelets kabler er ikke tilsluttet korrekt til kontrolboksen.		Monter solpanelet korrekt. Sørg for, at de 2 kabler på solpanelet er korrekt tilsluttet til kontrolboksen.
		For høj spænding fra solpanelerne. Hvis du bruger 2 solpaneler, skal du sørge for, at solpanelerne er tilsluttet korrekt. Sørg for, at det delte kabel er korrekt monteret mellem solpanelet og kontrolboksen.
LED-indikatoren er slukket	Produktet modtager ikke sollys. Vent, indtil der er sollys.
Konstant lys Produktet	modtager ikke tilstrækkeligt sollys. Det er tusmørke, daggry eller starten eller slutningen af sæsonen.	Vent, indtil der er mere sollys.
BATTERY LEVEL-LED	Årsag Løsning
Blinker hurtigt Batteriet	er ikke installeret korrekt. Sørg for, at batteriet	er monteret korrekt.Sørg for, at kablerne til kontrolboksen er kor-rekt tilsluttet til batteriet. Tilslut det røde kabel til den røde (+) terminal og det sorte kabel til den sorte (-) terminal.
	For høj spænding. Sørg for, at batterikabler og	-skruer er fast tilspændt.
		Sørg for, at batteriet ikke er beskadiget, og at det er monteret korrekt.
LED-indikatoren er slukket	Batteriet er afladet. Solpanelet er ikke i sollys.
		Der er ikke tilstrækkeligt sollys.
		Monter 2 solpaneler, hvis det er nødvendigt til arbejdsområdet.
		Indstil produktet til OFF, og vent 10 sekunder, og indstil derefter produktet til ON.
		Oplad batteriet med solpanelet. Lad ikke robotplæneklipperen oplade, før solpanelernes batteri er fuldt opladet. Hvis problemet fortsætter, skal du oplade batteriet med en 230 V batterioplader.
OUTPUT ON-LED Årsag Løsning
Blinker hurtigt Ladestationen tilsluttes til kontrolboksen for første gang.		Vent 30 sekunder på, at produktet starter.
		Udgangen er overbelastet, eller der er en kortslutning på udgangskablet.
LED-indikatoren er slukket	Udgangen er slukket, og batteriet er tomt. Vent, indtil batteriet er opladet.

20.1 Sådan sættes produktet til opbevaring

• Oplad batteriet helt. Se side 22. Sådan oplades batteriet på
• Slå produktet fra. Se Sådan sættes produktet på OFF på side 19.
• Opbevar kontrolboksen og batteriet på et tørt, frostfrit sted.
• Hvis du opbevarer solpaneler og monteringssystemet udendørs, skal du sørge for, at de er spændt solidt fast, og ikke kan

bevæge sig. Fastgør monteringssystemet solidt, eller anbring en tung genstand i batteribeholderen for at forhindre bevægelse.

20.2 Bortskaffelse

Symbolet på Husqvarna-produktet betyder, at produktet ikke er husholdningsaffald. Brug det lokale genbrugssystem til elektronisk udstyr og batterier. Fjern batteriet fra produktet, før du smider produktet ud.

Overhold de lokale krav til genanvendelse og de gældende regler. Kontakt de lokale myndigheder, en genbrugsstation eller din autoriserede Husqvarna-servicetekniker for at få flere oplysninger.

- Indstil produktet til ON for at lade solpanelerne oplade batteriet. Oplad batteriet helt uden at oplade robotplæneklipperen i ladestationen.

- Oplad batteriet med en 12 V batterioplader med en maksimal ladestrøm på 10 A.

Bemærk: Batteriet er fuldt opladet, när batterispændingen er mindst 13,5 V.

20.3 Sådan oplades batteriet

Oplad batteriet, før du sætter det til opbevaring.

21 Tekniske data

21.1 Tekniske data

Kontrolboks
Udgangsspænding, V 28
Udgangsstrømstyrke, A 1,3/2,2/4,2/7,0
IP-kode IPX4
Længde, cm 29
Bredde, cm 16
Højde, cm 13
Vægt, kg 4
Batteri
Batteritype Ren GEL, dyb cyklus
Udgangsspænding, V 12
Kapacitet, Ah 100
Længde, cm 41
Bredde, cm 18
Højde, cm 23
Vægt, kg 33,5
Solpanel
Længde, cm 173
Bredde, cm 114
Højde, cm 3
Vægt, kg 21,5
