РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SolarCharger DC HUSQVARNA

BG Ръководство за експлоатация 98-105

Предупреждения, знаци за внимание и бележки се използват за указане на особено важни части на инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация.

92.2 Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате продукта.

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни

инструкции, преди да използвате продукта.

• Използвайте продукта само с оборудването, което е препоръчано от Husqvarna.
• Не поставяйте кабела за ниско напрежение в работната площ на косачката-робот. Това може да причини повреда на кабела за ниско напрежение.
• Изключете кабела за ниско напрежение от продукта, ако е повреден. Повреденият кабел за ниско напрежение повишава риска от токов удар.
• Уверете се, че сте разбрали инструкциите за работа, преди да започнете работа с продукта.
• Уверете се, че сте разбрали инструкциите за техническо обслужване, преди да извършите техническо обслужване на продукта.
• Не извършвайте модификации по този продукт.
• Работната температура на продукта е в интервала -5°C – 45°C/23°F – 113°F.

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате продукта.

• Не свързвайте накъсо акумулаторната батерия.
• Не зареждайте акумулаторната батерия в запечатан съд.
• Температурата на зареждане е между – 20°C/–4°F и 50°C/122°F. Температурата на съхранение е между –20°C/–4°F и 60°C/140°F. Температурата на разреждане е между –40°C/–40°F и 60°C/140°F.
• Експлоатационният живот на акумулаторната батерия намалява, ако я използвате при температура на околната среда >45°C/>133°F.

93 Въведение

93.1 Поддръжка

Относно поддръжка за продукта говорете с Вашия serвизен дистрибутор на Husqvarna.

Продуктът включва 1 или 2 слънчеви панела, система за монтаж, пулт за управление и акумулаторна батерия. Пултът за управление се свързва към зареждащата станция на косачката-

робот за трева. Продуктът зарежда косачката-робот със слънчева енергия.

Когато има слънце, косачката-робот се зарежда директно със слънчева енергия от слънчевия панел. Ако косачката-робот се зарежда директно със слънчева енергия, тя не се зарежда от акумулаторната батерия. Така се удължава експлоатационният срок на акумулаторната батерия. Когато роботизираната косачка не се зарежда, акумулаторната батерия съхранява слънчевата

енергия. Когато няма слънце, роботизираната косачка се зарежда от акумулаторната батерия. Косачката-робот може да се зарежда с напълно заредена акумулаторна батерия в продължение на 1 – 2 дни. Това може да бъде различно за различните модели косачки-роботи, консумацията на мощност, работните часове и слънчевата светлина.

Можете да инсталирате 1 или 2 слънчеви панела. Монтирайте 2 слънчеви панела, ако са налице следните условия за работната площ:

• Захранващият блок има изходен ток от 7 А.
- Работната площе над 3500 m².
- Ако е необходимо косачката-робот да работи през целия сезон без прекъсване.

93.3 Общ преглед на продукта

1. Слънчев панел
2. Система за монтаж
3. Акумулаторна батерия
4. Пулт за управление
5. Ръководство за оператора
6. Бутон за ВКЛ./ИЗКЛ.
7. Светодиоден индикатор за зареждане от слънчевия панел
8. Светодиоден индикатор за нивото на заряд на акумулаторната батерия

9. Светодиоден индикатор за изходната мощност

10. Капак за конфигурация

11. Етикет за изходния ток
12. Кабел за ниско напрежение
13. Сплит кабел 40

93.4 Символи върху машината

Върху продукта могат да се видят тези символи. Уверете се, че ги разбирате.

Този продукт отговаря на изискванията на приложимите директиви на ЕС. Съответствието с приложимите директиви на ЕС е декларирано от производителя Viva Energi A/S.

Продуктът не е битов отпадък. Рециклирайте го в одобрен пункт за изхвърляне за електрическо и електронно оборудване.

94 Инсталиране

94.1 Въведение – Монтиране

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност, преди да монтирате продукта.

ВНИМАНИЕ: Използвайте оригинални резервни части и инсталационни материали.

Забележка: Направете справка с www.husqvarna.com за повече информация относно монтирането.

94.2 Основни компоненти за монтаж

• Слънчеви панели 41.
- Пулт за управление.
• Акумулаторна батерия.
• Кабел за ниско напрежение.
• Зареждаща станция 42.

94.3 За да инсталирате продукта

Повече инструкции можете да намерите в ръководството, което е включено в комплекта на системата за монтаж на слънчевия панел.

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че щепселите на кабелите са чисти и сухи, преди да ги включите.

ВНИМАНИЕ: Поставете кабела за ниско напрежение на място, където косачката-робот няма да коси.

ВНИМАНИЕ: Не навивайте във вид на намотка кабела за ниско напрежение и не го поставяйте под плочата на зареждащата станция. Намотка може

да причини смущения на сигнала от зареждащата станция.

• Поставете соларния панел на място, което през деня се осветява от слънчева светлина.
• Уверете се, че в близост до слънчевия панел няма сгради или дървета, които да ограничават слънчевата светлина.
• Поставете слънчевия панел на място, което е под ъгъл >25° (A) спрямо най-високата точка на обекта в южна посока.

A >25°

- Поставете слънчевия панел в близост до зарядната станция на косачката-робот.

ВНИМАНИЕ: Не поставяйте слънчевия панел в работната площ на косачката-робот.

- Можете да използвате кабела за ниско напрежение на базовата станция, за да удължите кабела между пулта за управление и базовата станция.

ВНИМАНИЕ: Не използвайте кабела за ниско напрежение на косачката-робот за трева за удължаване на кабела между пулта за управление и зареждащата станция.

- Ако използвате 1 слънчев панел, се уверете, че той е насочен на юг. Ако използвате 2 слънчеви панела, се уверете, че единият слънчев панел е насочен на запад, а другият – на изток.

• Ако е възможно, поставете слънчевия панел върху твърда и равна повърхност без трева.
• След монтажа на продукта Husqvarna препоръчва да заредите напълно акумулаторната батерия за слънчевите панели.

Забележка: Акумулаторната батерия е напълно заредена след 1 – 2 дни. Husqvarna препоръчва продуктът да е напълно зареден, преди да стартирате косачката-робот.

94.4 За задаване на изходния ток за пулта за управление

ВНИМАНИЕ: Изходният ток трябва да бъде настроен правилно за Вашия

модел косачка-роботи. Можете да намерите информация за изходния ток върху захранващия блок на косачката-робот. За повече информация прочетете ръководството за оператора на косачката-робот.

1. Отстранете капака върху предната страна на пулта за управление с плоска отвертка.

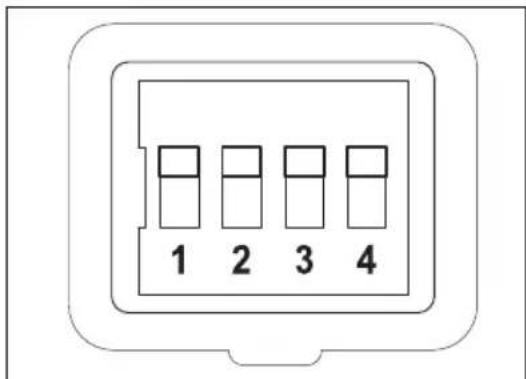

2. Задайте 4-те превключвателя на приложимия изходен ток. Направете справка с таблицата подолу.

1 2 3 4

Изходен ток (А)	Пре-включ-вател 1	Пре-включ-вател 2	Пре-включ-вател 3	Пре-включ-вател 4
1,3 Надолу Нагоре		Надолу Надолу
2,2 Надолу Нагоре		Надолу Нагоре
4,2 Надолу Нагоре		Нагоре Надолу
7 Надолу Нагоре		Нагоре Нагоре

1. Монтирайте капака върху предната част на пулта за управление и се уверете, че се уплътнява правилно.
2. Закрепете етикета за изходния ток върху продукта и отбележете кой изходен ток е зададен.

95 Операция

95.1 За включване на продукта

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност преди използване на продукта.

- Натиснете бутона за ВКЛ./ИЗКЛ., за да ВКЛЮЧИТЕ продукта.

Забележка: Зареждането от соларния панел е включено, когато SOLAR CHARGING светодиодният индикатор мога бавно.

- Натиснете бутона за ВКЛ./ИЗКЛ., за да ИЗКЛЮЧИТЕ продукта. Уверете се, че трите светодиодни индикатора изгасват.

95.3 Светодиодни индикатори върху продукта за работа

Светодиодните индикатори, посочени в таблицата по-долу, показват дали продуктът работи правилно. Ако продуктът не работи правилно, направете справка с Светодиодни индикатори върху продукта за отстраняване на неизправности на страница 102.

Светодиод на SOLAR CHARGING Причина

Мига бавно Слънчевият панел зарежда акумулаторната батерия.

Светодиод на BATTERY LEVEL Причина

Постоянно свети Акумулаторната батерия работи правилно.

Светодиод на OUTPUT ON Причина

Постоянно свети Зарядната станция е включена, а косачката-робот не е в зарядната станция.

Мига бавно Слънчевият панел зарежда акумулаторната батерия на косачка-робот.

96 Отстраняване на проблеми

96.1 Светодиодни индикатори върху продукта за отстраняване на неизправности

Светодиодните индикатори върху продукта показват състоянието на продукта:

Светодиод на SOLAR CHARGING	Причина Решение
Мига бързо Слънчевият панел не е монтиран правилно. Кабелите на слънчевия панел не са свързани правилно към пулта за управление.	Монтирайте правилно слънчевия панел. Уверете се, че двата кабела на слънчевия панел са свързани правилно към пулта за управление.
	Твърде високо напрежение от слънчевите панели.	Ако използвате 2 слънчеви панела, се уверете, че те са свързани правилно. Уверете се, че сплит кабельт е монтиран правилно между слънчевия панел и пулта за управление.
Светодиодният индикатор е изключен	Върху продукта не попада слънчева светлина.	Изчакайте да се появи слънчева светлина.
Постоянно свети Върху продукта не попада достатъчно слънчева светлина. По здрач е, на зазоряване или в началото или края на сезона.	Изчакайте, докато има повече слънчева светлина.
Светодиод на BATTERY LEVEL	Причина Решение
Мига бързо Акумулато	орната батерия не е монтирана правилно.	Уверете се, че акумулаторната батерия е монтирана правилно. Уверете се, че кабелите на пулта за управление са свързани правилно към акумулаторната батерия. Свържете червения кабел към червената клема (+), а черния кабел – към черната клема (-) на акумулаторната батерия.
	Твърде високо напрежение. Уверете се, че	кабелите и винтовете на акумулаторната батерия са захванати здраво.
		Уверете се, че акумулаторната батерия не е повредена и е монтирана правилно.
Светодиодният индикатор е изключен	Акумулаторната батерия е изтощена. Слън	чевият панел не е на слънчева светлина.
		Няма достатьчно слънчева светлина.
		Монтирайте 2 слънчеви панела, ако това е необходимо за работната площ.
		Изключете продукта и изчакайте 10 секунди, след което го включете.
		Заредете акумулаторната батерия от слънчевия панел. Не оставяйте косачката-robot да се зарежда, докато акумулаторната батерия на слънчевите панели не се зареди напълно. Ако проблемът продължи, заредете акумулаторната батерия със зарядно устройство за 230 V.
Светодиод на OUTPUT ON	Причина Решение
Мига бързо Зарядната	станция е свързана към пулта за управление за първи път.	Изчакайте 30 секунди, за да стартира продуктът.
	Източникът на изходна мощност е претоварен или изходният кабел е изложен на късо съединение.	Ако продуктът се рестартира, изчакайте 30 секунди. Ако проблемът продължава, изключете продукта и изключете кабела между продукта и зарядната станция. Включете кабела и рестартирайте продукта. Ако проблемът продължава, се обърнете към Вашия оторизиран сервизен техник.
Светодиодният индикатор е изключен	Източникът на изходна мощност е изключен и акумулаторната батерия е изтощена.	Изчакайте, докато акумулаторната батерия се зареди.

97 Съхранение и изхвърляне

97.1 При оставяне на продукта за съхранение

• Заредете акумулаторната батерия докрай. Направете справка с За зареждане на акумулаторната батерия на страница 104.
• ИЗКЛЮЧЕТЕ продукта. Направете справка с 3а ИЗКЛЮЧВАНЕ на продукта на страница 101.
• Съхранявайте пулта за управление и акумулаторната батерия на сухо място без скреж.
• Ако държите слънчевите панели и системата за монтаж на открито, се уверете, че те са здраво закрепени и не могат да се движат. Закрепете системата за монтаж плътно или поставете тежък предмет в контейнера на акумулаторната батерия, за да предотвратите движението му.

97.2 Изхвърляне

Символът върху продукта на Husqvarna означава, че продуктът не е битов отпадък. Използвайте местната

система за рециклиране на електронни компоненти и батерии. Отстранете акумулатора от продукта, преди да изхвърлите продукта.

Спазвайте местните изисквания за рециклиране и приложимите разпоредби. За повече информация говорете с местните власти, пункт за битови отпадъци или Вашия упълномощен сервизен техник на Husqvarna.

97.3 За зареждане на акумулаторната батерия

Заредете акумулаторната батерия, преди да я оставите за съхранение.

• Включете продукта, за да позволите на слънчевите панели да зареждат акумулаторната батерия. Заредете напълно акумулаторната батерия, без да зареждате косачката-робот в зарядната станция.

- Заредете акумулаторната батерия със зарядно устройство за акумулаторни батерии с напрежение 12 V и максимален ток на зареждане 10 A.

Забележка: Акумулаторната батерия е напълно заредена, когато напрежението ї е минимум 13,5 V.

98 Технически данни

98.1 Технически характеристики

Пулт за управление
Изходно напрежение, V 28
Изходен ток, A 1,3/2,2/4,2/7,0
IP код IPX4
Дължина, cm 29
Ширина, cm 16
Височина, cm 13
Тегло, kg 4
Акумулаторна батерия
Тип на акумулаторната батерия Pure GEL, дълбоко разреждане
Изходно напрежение, V 12
Капацитет, Ah 100
Дължина, см 41
Ширина, см 18
Височина, см 23
Тегло, kg 33,5
Слънчев панел
Дължина, см 173
Ширина, см 114
Височина, см 3
Тегло, kg 21,5
