120.1 Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

120.2 Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms ŝī saules panelu uzlādes sistēmas lietošanas pārliecinieties, ka izprotat norādījumus.

BRĪDINĀJUMS: Pirms uzlādes sistēmas lietošanas izlasiet zemāk minētos brīdinājumus.

• Izmantojiet uzlādes sistēmu tikai kopā ar aprīkojumu, ko iesaka Husqvarna.
• Nenovietojiet zemspreguma kabeli robotizētā zāles plāvēja darbības zonā. Pretējā gadījumā zemspreguma kabelis var tikt bojāts.
• Atvienojiet zemspreguma kabeli no uzlādes sistēmas, ja tas ir bojāts. Bojāts zemspreguma kabelis palielina elektriskās strāvas trieciena risku.
• Pirms uzlādes sistēmas lietošanas pārliecinieties, ka esat izpratuši lietošanas norādījumus.
• Pirms uzlādes sistēmas apkopes pārliecinieties, ka esat izpratuši uzlādes bloka apkopes norādījumus.
• Uzlādes sistēmas pārveidošana ir aizliegta.
• Uzlādes sistēmas darba temperatūra ir -5–45 °C/23–113 °F.

120.3 Akumulatora drošība

BRĪDINĀJUMS: Pirms uzlādes sistēmas lietošanas izlasiet zemāk minētos brīdinājumus.

• Neizraisiet akumulatora ësslēgumu.
• Neuzlādējiet akumulatoru slēgtā tvertnē.
• Uzlādes temperatūras diapazons: -20 °C/-4 °F un 50 °C/122 °F. Uzglabāśanas temperatūras diapazons: -20 °C/-4 °F un 60 °C/140 °F. Izlādes temperatūras diapazons: -40 °C/-40 °F un 60 °C/140 °F.
• Akumulatora darbmūžs saīsinās, ja akumulatoru izmanto apkārtējās vides temperatūrā > 45 °C/> 133 °F.

121 levads

121.1 Atbalsts

Lai saņemtu atbalstu saistībā ar Husqvarna, sazinieties ar apkalpojošo dīleri.

121.2 Uzlādes sistēmas apraksts

Uzlādes sistēmā ir viens vai divi saules paneļi, stiprinājuma sistēma, vadības bloks un akumulators. Vadības bloks ir savienots ar robotizētā zāles plāvēja uzlādes staciju. Uzlādes sistēma ar saules energiju uzlādē robotizēto zāles plāvēju.

Robotizētais zāles plāvējs tiek uzlādēts tieši ar saules energiju no saules paneļa, kad ir saule. Ja robotizētais zāles plāvējs tiek uzlādēts tieši ar saules energiju, tas netiek uzlādēts ar akumulatoru. Tādējādi tiek paildzināts

akumulatora darbmūžs. Kad robotizētais zāles plāvējs netiek uzlādēts, akumulators uzglabā saules energīju. Kad saules gaismas nav, robotizētais zāles plāvējs tiek uzlādēts, izmantojot akumulatoru. Robotizētais zāles plāvējs var tikt pilnībā uzlādēts 1–2 dienu darbam. Šāda veida uzlāde var atšķirties dažādiem robotizēto zāles plāvēju modeliem atkarībā no energijas patēriņa, darba stundu skaita un saules gaismas intensitātes.

Ir iespējams uzstādīt vienu vai divus saules paneļus. Uzstādiet divus saules paneļus, ja darba zonai piemērojami šādi nosacījumi:

• Barošanas bloka izejas strāva ir 7 A.
• Darba zonas platība pārsniedz 3500 m².
• Ja nepieciešams, lai robotizētais zāles plāvējs ilgstoši darbojas bez apstājas.

121.3 Atsauces stacijas pārskats

1. Saules panelis
2. Stiprinājuma sistēma
3. Akumulators
4. Vadības bloks
5. Lietošanas rokasgrāmata
6. leslēgšanas/izslēgšanas poga
7. LED indikators saules energijas uzlādei
8. LED indikators akumulatora uzlādes limenim
9. LED indikators izejas jaudai
10. Konfigurācijas sistēmas pārsegs
11. Izejas strāvas markējums
12. Zemspreguma kabelis
13. Dalits kabelis 52

Šis izstrādājums atbilst spēkā esošo ES direktīvu prasībām. Atbilstību spēkā esošām ES direktīvām norāda ražotājs Viva Energi A/S.

Uzlādes sistēmu nedrīkst izmest sadzīves atkritumos. Nododiet to pārstrādei apstiprinātā elektrisko un elektronisko ierīču savākšanas punktā.

121.4 Simboli uzlādes sistēmā

Uzlādes sistēmā redzami zemāk norādītie simboli.

Pārliecinieties, vai izprotat tos.

122 Uzstādīšana

122.1 levads - Uzstādīšana

BRĪDINĀJUMS: Pirms izstrādājuma uzstādīšanas izlasiet un izprotiet drošības norādījumus.

IEVĒROJIET: Izmantojiet originālās detaļas un uzstādīšanas materiālus.

Piezīme: Lai iegūtu vairāk informācijas par uzstādīšanu, apskatiet www.husqvarna.com.

122.2 Galvenie uzstādīšanas komponenti

• Saules paneli 53.
- Vadības bloks.
- Akumulators.
• Zemspreguma kabelis.
• Uzlādes stacija 54.

122.3 Uzlādes sistēmas instalēšana

Papildu norādījumus skatiet rokasgrāmatā, kas pievienota saules paneļa stiprinājuma sistēmai.

BRĪDINĀJUMS: Pirms pievienot kabelus, pārliecinieties, ka tie ir tīri un sausi.

IEVĚROJIET: Novietojiet zemspreguma kabeli vietă, kur nepłauj robotizētais zāles plāvējs.

IEVĒROJIET: Netiniet zemsprieguma kabeli spolē un nenovietojiet to zem uzlādes stacijas plāksnes. Spole traucē saņemt signālu no uzlādes stacijas.

• Novietojiet saules paneli tur, kur dienas laikā ir saule.
• Pārliecinieties, ka saules paneļa tuvumā nav ēku vai koku, kas ierobežo saules gaismu.
• Novietojiet saules paneli vietā, > 25° lenkī (A) no objekta augstākā punkta dienvidu virzienā.

A >25°

- Novietojiet saules paneli līdzās robotizētā zāles plāvēja uzlādes stacijai.

IEVĚROJIET: Nenovietojiet saules paneli robotizētā zāles plāvēja darbības zonā.

- Varat izmantot atsauces stacijas zemspreguma kabeli, lai pagarinātu kabeli starp vadības bloku un atsauces staciju.

IEVĒROJIET: Neizmantojiet robotizētā zāles pļāvēja zemsprieguma kabeli, lai pagarinātu kabeli starp vadības bloku un uzlādes staciju.

- Ja izmantojat vienu saules paneli, nodrošiniet, lai saules panelis tiktu vērsts uz dienvidiem. Ja izmantojat divus saules paneļus, gādājiet, lai viens saules panelis tiktu vērsts uz rietumiem un otrs uz austrumiem.

- Ja iespējams, novietojiet saules paneli uz cietas un līdzenas virsmas bez zāles.

- Pēc uzlādes sistēmas uzstādīšanas Husqvarna iesaka pilnībā uzlādēt saules paneļu akumulatoru.

Piezīme: Akumulators tiek pilnībā uzlādēts pēc 1–2 dienām. Husqvarna iesaka pilnībā uzlādēt izstrādājumu pirms robotizētā zāles plāvēja iedarbināšanas.

122.4 Izejas strāvas iestatīšana vadības blokam

IEVĚROJIET: Izejas strāva ir pareizi jāiestata atbilstoši robotizētā zāles plāvēja modelim. Informācija par izejas strāvu ir norādīta uz robotizētā zāles plāvēja strāvas padeves bloka. Plašāku informāciju skatiet robotizētā zāles plāvēja lietošanas rokasgrāmatā.

1. Ar plakano skrūvgriezi nonemiet vāku vadības bloka priekšpusē.

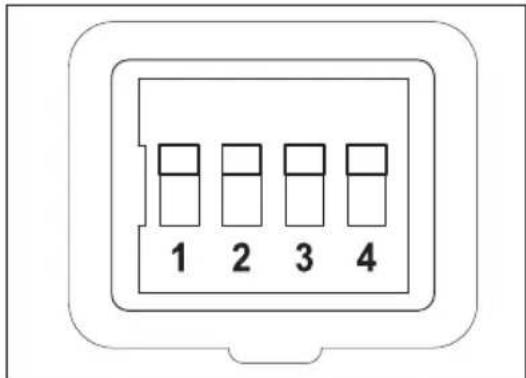

2. Noregulējiet 4 slēdžus atbilstoši vajadzīgajai izejas strāvai. Skatiet tālāk sniegto tabulu.

1 2 3 4

Izejas strāva (A)	1. slē-dzis	2. slē-dzis	3. slē-dzis	4. slē-dzis
1,3 Uz leju	Uz aug-šu		Uz leju	Uz leju
2,2 Uz leju	Uz aug-šu		Uz leju	Uz aug-šu
4,2 Uz leju	Uz aug-šu		Uz aug-šu	Uz leju
7 Uz leju	Uz aug-šu		Uz aug-šu	Uz aug-šu

1. Uzstādiet vāku vadības bloka priekšpusē un pārliecinieties, vai tas pareizi nofiksējas.

2. Piestipriniet izstrādājumam izejas strāvas markejumu un norādiet iestatīto izejas strāvas vērtību.

123 Lietošana

123.1 Uzlādes sistēmas ieslēgšana

BRĪDINĀJUMS: Pirms uzlādes sistēmas lietošanas izlasiet un izprotiet drošības norādījumus.

- Lai ieslēgtu uzlādes sistēmu, nospiediet ieslēgšanas/izslēgšanas pogu.

Piezime: Kad SOLAR CHARGING LED indikators lēni mirgo, notiek saules energijas uzlāde.

123.2 Uzlādes sistēmas izslēgšana

- Nospiediet ieslēgšanas/izslēgšanas pogu, lai izslēgtu uzlādes sistēmu. Pārliecinieties, ka visi trīs LED indikatori nodziest.

123.3 Uzlādes sistēmas darbības LED indikatori

Tabulā norādītie LED indikatori parāda, vai uzlādes sistēma darbojas pareizi. Ja uzlādes sistēma nedarbojas pareizi, informāciju skatiet šeit: Uzlādes sistēmas LED indikatori problēmu novēršanai lpp. 132.

SOLAR CHARGING LED Cēlonis
Lēni mirgo Saules panelis uzlādē akumulatoru.

BATTERY LEVEL LED Cēlonis
Deg Akumulators darbojas pareizi.

OUTPUT ON LED Cēlonis
Deg Uzlādes stacija ir ieslēgta, robotizētais zāles plāvējs nav uzlādes stacijā.
Lēni mirgo Saules panelis uzlādē robotizētā zāles plāvēja akumulatoru.

124 Problēmu novēršana

124.1 Uzlādes sistēmas LED indikatori problēmu novēršanai

Uzlādes sistēmas LED indikatori norāda sistēmas stāvokli:

SOLAR CHARGING LED	Cēlonis Risinājums
Ātri mirgo Saules panel	lis nav uzstādīts pareizi. Saules paneļa kabeli nav pareizi pievienoti vadības blokam.	Uzstādiet saules paneli pareizi. Pārbaudiet, vai abi saules paneļa kabeli ir pareizi pievie-noti vadības blokam.
	Pārāk augsts spriegums no saules paneļiem. Ja izmantojat divus saules paneļus, pārlieci-nieties, ka saules energijas paneli ir pievie-noti pareizi. Pārbaudiet, vai dalītais kabelis pareizi savieno saules paneli ar vadības blo-ku.
LED indikators nedeg	Uzlādes sistēma nesaņem saules energiju. Uzgaidiet, līdz parādās saule.
Deg Uzlādes sistēma	nesaņem pietiekami daudz saules energijas. Ir iestājusies krēsla, rītaus-ma vai plaušanas sezonas sākums vai bei-gas.	Uzgaidiet, līdz saules gaisma ir pietiekama.
BATTERY LEVEL LED	Cēlonis Risinājums
Ātri mirgo Akumulatora	lādētājs nav pievienots pareizi. Pārliecinieties,	ka akumulators ir uzstādītspareizi. Pārbaudiet, vai vadības bloka kabeli ir pareizi pievienoti akumulatoram. Pievienojiet sarkano kabeli sarkanai (+) spailei un melno kabeli melnajai (-) spailei akumulatorā.
	Pārāk augsts spriegums. Pārliecinieties, ka akumulatora kabeli un skrūves ir stingri pievilktas.
LED indikators nedeg	Akumulators ir tukšs. Saules panelis nav saules gaismā.
OUTPUT ON LED Cēlonis Risinājums
Ātri mirgo Uzlādes stacija ir pirmoreiz savienota ar vadības bloku.	Uzgaidiet 30 sekundes, līdz izstrādājums sāk darboties.
	Izvade ir pārslogota vai izvades kabeli ir īssa-vienojums.	Ja uzlādes sistēma tiek pārstartēta, uzgaidiet 30 sekundes. Ja problēmu neizdodas novērst, izslēdziet uzlādes sistēmu un atvie-nojiet kabeli, kas savieno sistēmu ar uzlādes staciju. Pievienojiet kabeli un pārstartējiet uz-lādes sistēmu. Ja problēma joprojām pastāv, sazinieties ar pilnvarotā apkopes dienesta tehniķi.
LED indikators nedeg	zvade ir izslēgta, un akumulators ir tukšs. Uzgaidiet, līdz akumulators ir pilnībā uzlā-dēts.

125 Glabāšana un utilizācija

125.1 Uzlādes sistēmas novietošana uzglabāšanai

• Pilnībā uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 134.
• Izslēdziet uzlādes sistēmu. Skatiet šeit: Uzlādes sistēmas izslēgšana lpp. 131
• Uzglabājiet vadības bloku un akumulatoru sausā, siltā vietā.

- Ja saules panelus un stiprinājuma sistēmu uzglabājat ārpus telpām, gādājiet, lai sistēma tiktu droši nostiprināta un neizkustētos. Stingri nostipriniet stiprinājuma sistēmu vai ievietojiet akumulatora nodalījumā smagu priekšmetu, lai nepieļautu izkustēšanos.

125.2 Utilizēšana

Zemāk redzamais simbols uz Husqvarna izstrādājuma norāda, ka uzlādes sistēma nav sadzīves atkritumi. Izmantojiet vietējo elektronisko komponentu un akumulatoru pārstrādes sistēmu. Pirms uzlādes sistēmas izmešanas izņemiet no tās akumulatoru.

levērojiet konkrētās valsts pārstrādes prasības un spēkā esošos noteikumus. Lai iegūtu plašāku informāciju, sazinieties ar vietējo pašvaldību, sadzīves atkritumu

apsaimniekotāju vai Husqvarnaapstiprināta apkopes dienesta tehniki.

125.3 Akumulatora uzlāde

Pirms novietot akumulatoru uzglabāšanai, uzlādējiet to.

- leslēdziet uzlādes sistēmu, lai saules paneli uzlādētu akumulatoru. Pilnībā uzlādējiet akumulatoru, neuzlādējot robotizēto zāles plāvēju uzlādes stacijā.

- Uzlādējiet akumulatoru ar 12 V akumulatora lādētāju, kura maksimālā uzlādes strāva ir 10 A.

Piezime: Akumulators tiek pilnibā uzlādēts, ja akumulators spriegums ir vismaz 13,5 V.

126 Tehniskie dati

126.1 Tehniskie dati

Vadības bloks
Izejas spriegums, V 28
Izejas strāva, A 1,3/2,2/4,2/7,0
IP kods IPX4
Garums, cm 29
Platums, cm 16
Augstums, cm 13
Svars, kg 4
Akumulators
Akumulatora veids Dzilās izlādes gela akumulators
Izejas spriegums, V 12
Jauda (Ah) 100
Garums, cm 41
Platums, cm 18
Augstums, cm 23
Svars, kg 33,5
Saules panelis
Garums, cm 173
Platums, cm 114
Augstums, cm 3
Svars, kg 21,5
