22.1 Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

22.2 Yleiset turvallisuusohjeet

VAROITUS: Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää tuotetta.

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Käytä tuotetta vain Husqvarnan suosittelemien laitteiden kanssa.
• Älä aseta matalajännitekaapelia robottiruohonleikkurin työalueelle. Kaapeli voi vaurioitua.
• Irrota matalajännitekaapeli tuotteesta, jos se on vaurioitunut. Vaurioitunut matalajännitekaapeli lisää sähköiskun vaaraa.
• Varmista, että ymmärrät käyttöohjeet ennen kuin käytät tuotetta.
• Varmista, että ymmärrät huolto-ohjeet ennen kuin huollat tuotetta.
• Älä tee tuotteeseen muutoksia.
• Tuotteen käyttölämpötila on -5–45 °C / 23–113 °F.

22.3 Akkuturvallisuus

VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

• Älä aiheuta akun oikosulkua.
• Älä lataa akkua tiiviissä astiassa.
• Latauslämpötila on välillä -20 °C / -4 °F ja 50 °C / 122 °F. Säilytyslämpötila on välillä -20 °C / -4 °F ja 60 °C / 140 °F. Purkauslämpötila on välillä -40 °C / -40 °F ja 60 °C / 140 °F.
• Akun käyttöikä lyhenee, jos akun käyttöympäristön lämpötila on suurempi kuin 45 °C / 133 °F.

23 Johdanto

23.1 Tukipalvelut

Voit kysyä Husqvarna-tuotteen huoltopalveluista huoltoliikkeessä.

23.2 Tuotekuvaus

Tuote sisältää 1 tai 2 aurinkopaneelia, asennusjärjestelmän, ohjausyksikön ja akun. Ohjausyksikkö kytketään robottiruohonleikkurin latausasemaan. Tuote lataa robottiruohonleikkurin aurinkoenergialla.

Robottiruohonleikkuri latautuu suoraan aurinkopaneelista peräisin olevalla aurinkoenergialla, kun aurinko paistaa. Jos robottiruohonleikkuri latautuu suoraan aurinkoenergialla, se ei kuluta

latautuessaan akkua. Tämä pidentää akun käyttöikää. Kun robottiruohonleikkuri ei lataudu, aurinkoenergia varastoidaan akkuun. Kun aurinko ei paista, akku lataa robottiruohonleikkuria. Robottiruohonleikkuria voi ladata täydellä akulla 1–2 päivän ajan. Tämä voi vaihdella eri ruohonleikkurimallien, virrankulutuksen, käyttötuntien ja auringonvalon mukaan.

Voit asentaa yhden tai kaksi aurinkopaneelia. Asenna kaksi aurinkopaneelia, jos työalueesi täyttää nämä ehdot:

• Virtalähteen lähtövirta on 7 A.
- Työalueen pinta-ala on yli 3 500 m².
- Robottiruohonleikkurin tarvitsee toimia pitkään ilman pysähdyksiä.

23.3 Tuotteen kuvaus

1. Aurinkopaneeli
2. Asennusjärjestelmä
3. Akku
4. Ohjausyksikkö
5. Käyttöohjekirja
6. Virtapainike
7. Aurinkopaneelilatauksen merkkivalo
8. Akun varaustason merkkivalo
9. Lähtötehon merkkivalo
10. Kansi määrityksiä varten
11. Lähtövirtamerkintä
12. Matalajännitekaapeli
13. Haaroitinkaapeli ^10

23.4 Tuotteessa olevat symbolit

Nämä symbolit ovat laitteessa. Varmista, että ymmärrät, mitä ne tarkoittavat.

Laite täyttää sovellettavien EU-direktiivien vaatimukset. Valmistaja Viva Energi A/S on ilmoittanut tuotteen olevan sovellettavien EU-direktiivien mukainen.

Tuotetta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen.

24 Asennus

24.1 Johdanto – Asennus

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen asentamista.

HUOMAUTUS: Käytä alkuperäisiä varaosia ja asennusmateriaaleja.

Huomautus: Lisätietoja asennuksesta on osoitteessa www.husqvarna.com.

24.2 Asennuksen keskeiset osat

• Aurinkopaneelit 11.
- Ohjausyksikkö.
- Akku.
• Matalajännitekaapeli.
• Latausasema 12.

24.3 Laitteen asentaminen

Lisätietoja on aurinkopaneelin asennusjärjestelmän mukana toimitetussa ohjekirjassa.

VAROITUS: Varmista, että kaapeleiden pistokkeet ovat puhtaat ja kuivat ennen niiden liittämistä.

HUOMAUTUS: Aseta matalajännitekaapeli alueelle, jossa robottiruohonleikkuri ei leikkaa.

HUOMAUTUS: Älä säilytä matalajännitekaapelia kelassa tai latausaseman pohjalevyn alla. Kela aiheuttaa latausaseman signaalihäiriöitä.

• Sijoita aurinkopaneeli alueelle, jossa on hyvin auringonvaloa päivän aikana.
• Varmista, ettei aurinkopaneelin lähellä ole rakennuksia tai puita, jotka voivat rajoittaa auringonvaloa.

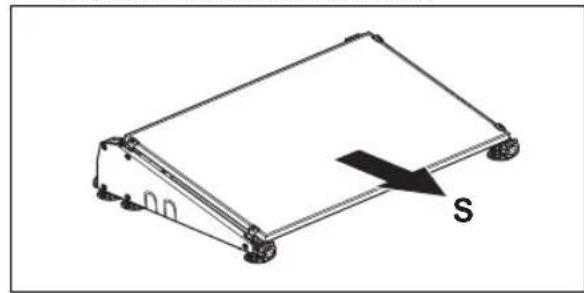

• Aseta aurinkopaneeli siten, että se on yli 25 asteen kulmassa (A) eteläsuunnassa olevan kohteen korkeimpaan kohtaan nähden.

A >25°

- Sijoita aurinkopaneeli robottiruohonleikkurin latausaseman lähelle.

HUOMAUTUS: Älä sijoita aurinkopaneelia robottiruohonleikkurin työalueelle.

- Voit käyttää viiteaseman matalajännitekaapelia, jos ohjausyksikön ja viiteaseman välille tarvitaan pitempi kaapeli.

HUOMAUTUS: Älä käytä robottiruohonleikkurin matalajännitekaapelia ohjausyksikön ja latausaseman välisen kaapelin pidentämiseen.

- Jos käytät yhtä aurinkopaneelia, varmista, että se on suunnattu etelään. Jos käytät kahta aurinkopaneelia, varmista, että yksi aurinkopaneeli on suunnattu länteen ja toinen itään.

• Jos mahdollista, aseta aurinkopaneeli kovalle ja tasaiselle alustalle, jolla ei ole ruohoa.
• Husqvarna suosittelee, että aurinkopaneelien akku ladataan kokonaan tuotteen asennuksen jälkeen.

Huomautus: Akku latautuu täyteen 1-2 päivässä. Husqvarna suosittelee, että tuotteen akku ladataan täyteen ennen robottiruohonleikkurin käynnistämistä.

24.4 Ohjausyksikön lähtövirran asettaminen

HUOMAUTUS: Lähtövirta on asetettava oikein robottiruohonleikkurin mallin mukaisesti. Tietoa lähtövirrasta löytyy robottiruohonleikkurin virtalähteestä.

Lisätietoja on robottiruohonleikkurin käyttöoppaassa.

1. Irrota ohjausyksikön etuosan kansi tasapäisellä ruuvimeisselillä.

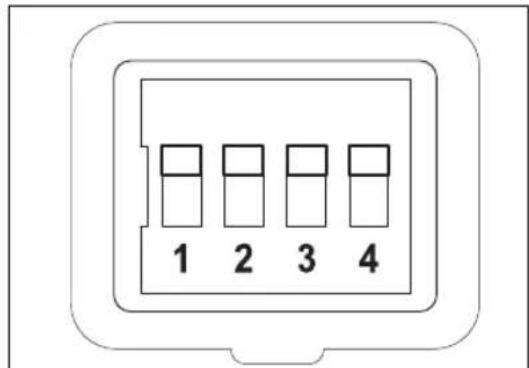

2. Aseta neljä kytkintä sopivaan lähtövirta-asetukseen. Katso alla oleva taulukko.

1 2 3 4

Lähtö-virta (A)	Kytkin 1	Kytkin 2	Kytkin 3	Kytkin 4
1,3 Alas	Ylös Alas	Alas
2,2 Alas	Ylös Alas	Ylös
4,2 Alas	Ylös Ylös	Alas
7 Alas	Ylös Ylös	Ylös

1. Asenna kansi ohjausyksikön etuosaan ja varmista, että se on kunnolla paikallaan.
2. Kiinnitä lähtövirran etiketti tuotteeseen ja merkitse asetettu lähtövirta.

25 Käyttö

25.1 Laitteen virran kytkeminen

VAROITUS: Virran kytkeminen laitteeseen

- Kytke tuotteeseen virta painamalla ON/OFF-virtapainiketta.

Huomautus: Aurinkopaneelilataus on käynnissä, kun SOLAR CHARGING -merkkivalo vilkkuu hitaasti.

25.2 Laitteen virran katkaisminen

- Katkaise tuotteesta virta painamalla ON/OFF-virtapainiketta. Varmista, että kolme merkkivaloa sammuvat.

25.3 Tuotteen käyttöön liittyvät merkkivalot

Alla olevassa taulukossa luetellut merkkivalot osoittavat, toimiiko tuote oikein. Jos tuotteessa on toimintahäiriö, katso kohta Tuotteen vianmääritykseen liittyvät merkkivalot sivulla 27.

SOLAR CHARGING -merkkivalo Syy
Vilkkuu hitaasti Aurinkopaneeli lataa akkua.
BATTERY LEVEL -merkkivalo Syy
Palaa jatkuvasti Akku toimii oikein.
OUTPUT ON -merkkivalo Syy
Palaa jatkuvasti Latausasema on toiminnassa. Robottiruohonleikkuri ei ole latausasemassa.
Vilkkuu hitaasti Aurinkopaneeli lataa robottiruohonleikkurin akkua.

26 Vianmääritys

26.1 Tuotteen vianmääritykseen liittyvät merkkivalot

Tuotteen merkkivalot ilmaisevat tuotteen tilan:

SOLAR CHARGING-merkkivalo	Syy Ratkaisu
Vilkkuu nopeasti Aurinkopaneelia ei ole asennettu oikein. Au-rinkopaneelin kaapeleita ei ole kytketty oikein ohjausrasiaan.		Asenna aurinkopaneeli oikein. Varmista, että aurinkopaneelin kaksi kaapelia on kytketty oikein ohjausrasiaan.
		Aurinkopaneeleista tulee liian korkea jännite. Jos käytät kahta aurinkopaneelia, varmista, että ne on kytketty oikein. Varmista, että haaroitinkaapeli on asennettu oikein aurinkopaneelin ja ohjausrasian väliin.
Merkkivalo ei pala Tuote ei saa auringonvaloa. Odota, kunnes auringonvaloa on tarpeeksi.
Palaa jatkuvasti Tuote ei saa riittävästi auringonvaloa. On iltatai aamuhämärä tai kauden alku tai loppu.		Odota, kunnes auringonvaloa on enemmän.
BATTERY LEVEL-merkkivalo	Syy Ratkaisu
Vilkkuu nopeasti Akkua	ei ole asennettu oikein. Varmista, että akku on	asennettu oikein. Var-mista, että ohjausrasian kaapelit on kytketty oikein akkuun. Kytke punainen kaapeli akun punaiseen (+) napaan ja musta kaapeli akun mustaan (-) napaan.
	Liian korkea jännite. Varmista, että akun kaapelit ja ruuvit on kiinnitetty tiukkaan.
Merkkivalo ei pala Akku	on tyhjä. Aurinkopaneeli ei ole auringossa.
OUTPUT ON -merk-kivalo	Syy Ratkaisu
Vilkkuu nopeasti Lataus	sasema kytketään ohjausyksikköön en-simmäistä kertaa.	Odota 30 sekuntia, että tuote käynnistyy.
	Lähtö on ylikuormittunut tai akkukaapelissa on oikosulku.	Jos tuote käynnistyy uudelleen, odota 30 sekuntia. Jos ongelma jatkuu, katkaise tuot-teesta virta ja irrota tuotteen ja latausaseman välinen kaapeli. Kytke kaapeli ja käynnistä tuote uudelleen. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltoteknikkoon.
Merkkivalo ei pala Lähtö	on poissa käytöstä ja akku on tyhjä. Odota, kunnnes akku on latautunut.

27 Säilyttäminen ja hävittäminen

27.1 Tuotteen varastoiminen

• Lataa akku täyteen. Katso kohta Akun lataaminen sivulla 29.
- Katkaise laitteesta virta. Katso kohta Laitteen virran katkaisminen sivulla 26.
- Säilytä ohjausyksikköä ja akkua kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.
- Jos säilytät aurinkopaneeleita ja asennusjärjestelmää ulkona, varmista, että ne on kiinnitetty tiukasti ja etteivät ne pääse liikkumaan. Kiinnitä asennusjärjestelmä tiukasti tai aseta raskas esine akkusäiliöön estämään liikkumista.

27.2 Hävittäminen

Husqvarna-tuotteessa oleva symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Kierrätä elektroniikkaosat ja akut paikallisen kierrätysjärjestelmän kautta. Poista akku tuotteesta ennen tuotteen hävittämistä.

Noudata paikallisia kierrätysvaatimuksia ja säädöksiä. Saat lisätietoja paikallisilta viranomaisilta, kierrätyskeskuksesta tai valtuutetulta Husqvarna-huoltoteknikolta.

27.3 Akun lataaminen

Lataa akku ennen sen siirtämistä säilytykseen.

- Kytke tuotteeseen virta, jotta aurinkopaneelit lataavat akun. Lataa akku täyteen niin, ettet lataa samalla robottiruohonleikkuria latausasemassa.

- Lataa akku 12 V:n akkulaturilla, jonka enimmäislatausvirta on 10 A.

Huomautus: Akku on ladattu täyteen, kun akun jännite on vähintään 13,5 V.

28 Tekniset tiedot

28.1 Tekniset tiedot

Ohjausyksikkö
Lähtöjännite, V 28
Lähtövirta, A 1,3/2,2/4,2/7,0
IP-koodi IPX4
Pituus, cm 29
Leveys, cm 16
Korkeus, cm 13
Paino, kg 4
Akku
Akun tyyppi Geeliakku, syvä purkaus
Lähtöjännite, V 12
Kapasiteetti, Ah 100
Pituus, cm 41
Leveys, cm 18
Korkeus, cm 23
Paino, kg 33,5
Aurinkopaneeli
Pituus, cm 173
Leveys, cm 114
Korkeus, cm 3
Paino, kg 21,5
