KULLANIM KILAVUZU SolarCharger DC HUSQVARNA
TR Kullanım kılavuzu 157-163
148.1 Güvenlik tanımları
Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.
UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.
DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.
Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.
148.2 Genel güvenlik talimatları
UYARI: Bu ürünü kullanmadan önce kullanım kılavuzunu okuyun ve talimatları anladığınızdan emin olun.
UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.
- Ürünü yalnızca Husqvarna tarafından önerilen ekipmanla kullanın.
- Düşük voltaj kablosunu robotik çim biçme makinesinin çalışma alanına koymayın. Bu, düşük voltaj kablosunda hasara neden olabilir.
- Hasarlıysa düşük voltaj kablosunu üründen ayırın. Hasarlı bir düşük voltaj kablosu, elektrik çarpması riskini artırır.
- Ürünü kullanmadan önce kullanım talimatlarını anladığınızdan emin olun.
- Ürün üzerinde bakım yapmadan önce bakım talimatlarını anladığınızdan emin olun.
- Bu üründe değişiklik yapmayın.
- Ürünün çalışma sıcaklığı -5°C-45°C / 23°F-113°F'dir.
148.3 Akü güvenliği
UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.
- Aküye kısa devre yaptırmayın.
- Aküyü kapalı bir kap içerisinde şarj etmeyin.
- Şarj sıcaklığı -20°C / -4°F ile 50°C / 122°F arasındadır. Depolama sıcaklığı -20°C / -4°F ile 60°C / 140°F arasındadır. Deşarj sıcaklığı -40°C / -40°F ile 60°C / 140°F arasındadır.
- Aküyü 45°C / 133°F'nin üzerindeki ortam sıcaklıklarında kullanırsanız akü ömrü azalır.
149 Giriş
149.1 Destek
Ürün hakkında destek için Husqvarna servis bayinizle görüşün.
149.2 Ürün açıklaması
Ürün 1 veya 2 güneş paneli, bir montaj sistemi, bir kontrol kutusu ve bir akü içerir. Kontrol kutusu robotik çim biçme makinesinin şarj istasyonuna bağlıdır. Ürün, robotik çim biçme makinesini güneş enerjisiyle şarj eder.
Robotik çim biçme makinesi, güneş varken doğrudan güneş panelinden gelen güneş enerjisiyle şarj olur. Robotik çim biçme makinesi doğrudan güneş enerjisiyle şarj oluyorsa aküyle şarj olmaz. Böylece akünün kullanım ömrü uzar. Robotik çim biçme makinesi
şarj olmadığında akü güneş enerjisini depolar. Güneş olmadığında robotik çim biçme makinesi aküden şarj olur. Robotik çim biçme makinesi, tam olarak şarj edilmiş bir aküyle 1-2 gün boyunca şarj edilebilir. Bu, farklı robotik çim biçme makinesi modelleri, güç tüketimi, çalışma saatleri ve güneş ışığı ile farklı olabilir.
1 veya 2 adet güneş paneli takabilirsiniz. Çalışma alanınızda aşağıdaki koşullara sahipseniz 2 güneş paneli takın:
- Güç kaynağı ünitesinin çıkış akımı 7 A değerindedir.
- Çalışma alanı 3500 m ^2 'den büyüktür.
- Robotik çim biçme makinesinin uzun bir dönem boyunca durmadan çalışması gerekiyorsa.
149.3 Ürüne genel bakış
- Güneş paneli
- Montaj sistemi
- Akü
- Kontrol kutusu
- Kullanım kılavuzu
- ON/OFF düğmesi
- Güneş enerjisiyle şarj için LED göstergesi
- Akü seviyesi için LED göstergesi
- Çıkış gücü için LED göstergesi
- Yapılandırma kapağı
- Çıkış akımı etiketi
- Düşük voltajlı kablo
- Ayrık kablo 64
149.4 Ürün üzerindeki semboller
Bu semboller ürün üzerinde bulunabilir. Sembolleri anladığınızdan emin olun.
Bu ürün geçerli AB Direktiflerine uygundur. Geçerli AB Direktiflerine uygunluk, üretici Viva Energi A/S tarafından beyan edilir.
Ürün evsel atık değildir. Ürünü elektrikli ve elektronik ekipmanlara özel onaylı bir bertaraf merkezinde geri dönüştürün.
150 Kurulum
150.1 Giriş - Kurulum
UYARI: Ürünü kurmadan önce güvenlik bölümünü okuyup anlayın.
DİKKAT: Orijinal yedek parçaları ve kurulum malzemelerini kullanın.
Not: Kurulumla ilgili daha fazla bilgi için bkz. www.husqvarna.com.
150.2 Kurulumun ana bileşenleri
• Güneş panelleri 65.
- Kontrol kutusu.
• Akü.
- Düşük voltaj kablosu.
- Şarj istasyonu 66.
150.3 Ürünü kurma
Güneş paneli montaj sistemi için verilen kılavuzda daha fazla talimat bulabilirsiniz.
UYARI: Kabloların fişlerinin bağlanmadan önce temiz ve kuru olduklarıından mutlaka emin olun.
DİKKAT: Düşük voltaj kablosunu robotik çim biçme makinesinin kesim yapmadığı bir alana yerleştirin.
DİKKAT: Düşük voltaj kablosunu bir bobinin içine veya şarj istasyonu tablasının altına yerleştirmeyin. Bobin, şarj istasyonundan gelen sinyali engeller.
- Güneş panelini gün içinde güneş ışığı alan bir alana yerleştirin.
- Güneş panelinin yakınında güneş ışığını sınırlayabilecek bina veya ağaç olmadığından emin olun.
- Güneş panelini, bir nesnenin en yüksek noktasından güney yönünde 25° üzerinde açı (A) olacak bir konuma yerleştirin.
DİKKAT: Güneş panelini robotik çim biçme makinesinin çalışma alanına koymayın.
- Kontrol kutusu ve referans istasyonu arasındaki kabloyu uzatmak için referans istasyonunun düşük voltaj kablosunu kullanabilirsiniz.
DİKKAT: Kontrol kutusu ile şarj istasyonu arasındaki kabloyu uzatmak için robotik çim biçme makinesinin düşük voltaj kablosunu kullanmayın.
- 1 güneş paneli kullanıyorsanız güneş panelinin güneye baktığından emin olun. 2 güneş paneli kullanıyorsanız 1 güneş panelinin batıya, 1 güneş panelinin ise doğuya baktığından emin olun.
- Mümkünse güneş panelini çim bulunmayan sert ve düz bir yüzeye koyun.
- Ürün kurulumu sonrasında Husqvarna, güneş panellerinin aküsünün tamamen şarj edilmesini önerir.
Not: Akü 1-2 gün sonra tamamen şarj olur. Husqvarna, robotik çim biçme makinesini çalıştırmadan önce ürünün tamamen şarj edilmesini önerir.
150.4 Kontrol kutusu için çıkış akımını ayarlama
DİKKAT: Robotik çim biçme makinesi modeliniz için çıkış akımı doğru şekilde ayarlanmalıdır. Robotik çim biçme makinesinin güç kaynağı ünitesi üzerinde çıkış akımı hakkında bilgi bulabilirsiniz. Daha
fazla bilgi için robotik çim biçme makinesinin kullanım kılavuzunu okuyun.
-
Kontrol kutusunun önündeki kapağı düz tornavida ile çıkarın.
-

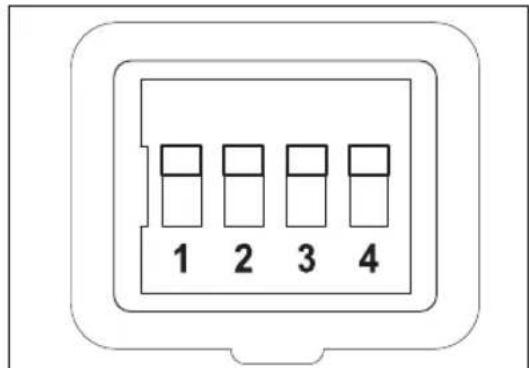

4 anahtarı uygun çıkış akımına ayarlayın. Aşağıdaki tabloya bakın.
| 1,3 Aşağı | Yukarı Aşağı Aşağı | |||
| 2,2 Aşağı | Yukarı Aşağı Yukarı | |||
| 4,2 Aşağı | Yukarı Yukarı Aşağı | |||
| 7 Aşağı | Yukarı Yukarı Yukarı |
-
Kapağı kontrol kutusunun önüne takın ve doğru şekilde oturduğundan emin olun.
-
Çıkış akımı etiketini ürüne yerleştirin ve ayarlanan çıkış akımını belirtin.
151 Çalışma
151.1 Ürünü açmak için
UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın.
- Ürünü AÇIK konuma getirmek için ON/OFF düğmesine basın.
Not: SOLAR CHARGING LED göstergesi yavaşça yanıp sönüyorsa güneş enerjisiyle şarj açık demektir.
151.2 Ürünü kapatma
- Ürünü KAPALI konuma getirmek için ON/OFF düğmesine basın. 3 LED göstergesinin söndüğünden emin olun.
151.3 Çalışma için ürün üzerindeki LED göstergeler
Aşağıdaki tabloda belirtilen LED göstergeleri ürünün doğru çalışıp çalışmadığını gösterir. Ürün doğru çalışmıyorsa bkz. Sorun giderme için üründeki LED göstergeler sayfada: 161.
| SOLAR CHARGING LED'i Neden | |
| Yavaşça yanıp söner Güneş paneli aküyü şarj ediyor. | |
| BATTERY LEVEL LED'i Neden | |
| Sabit ışık Akü doğru çalışıyor. | |
| OUTPUT ON LED'i Neden | |
| Sabit ışık Şarj istasyonu açıktır ve robotik çim biçme makinesi şarj istasyonunda değil-dir. | |
| Yavaşça yanıp söner Güneş paneli, robotik çim biçme makinesinin aküsünü şarj ediyor. | |
152 Sorun giderme
152.1 Sorun giderme için üründeki LED göstergeler
Ürün üzerindeki LED göstergeleri, ürünün durumunu gösterir:
| SOLAR CHARGING LED'i | Neden Çözüm | |
| Hızlıca yanıp söner Güneş paneli doğru şekilde takılmamıştır. Güneş panelinin kabloları kontrol kutusuna doğru şekilde bağlanmamış. | Güneş panelini doğru şekilde takın. Güneş panelinin 2 kablosunun kontrol kutusuna doğru şekilde bağlandığından emin olun. | |
| Güneş panellerinden gelen voltaj çok yüksek. | 2 güneş paneli kullanıyorsanız güneş panelerinin doğru bağlandığından emin olun. Ayrık kablonun güneş paneli ile kontrol kutusu arasına doğru şekilde takıldığından emin olun. | |
| LED gösterge kapalı Ürün güneş ışığı almıyor. Güneş ışığı gelene kadar bekleyin. | ||
| Sabit ışık Ürün yeterli güneş ışığı almıyor. Gün batımı, şafak ya da mevsimin başlangıcı ya da sonu-dur. | Daha fazla güneş ışığı gelene kadar bekle-yin. | |
| BATTERY LEVEL LED'i | Neden Çözüm | |
| Hızlıca yanıp söner Akü doğru takılmamıştır. Akünün doğru şekilde takıldığından emin olun. Kontrol kutusu kablolarının aküye doğru şekilde bağlandığından emin olun. Kırmızı kabloyu kırmızı (+) terminale, siyah kabloyu ise aküdeki siyah (-) terminale bağlayın. | Voltaj çok yüksek. Akü kablolarının ve vidalarının sıkı bir şekilde takıldığından emin olun. | Akünün hasarlı olmadığından ve doğru şekilde takıldığından emin olun. |
| Akünün hasarlı olmadığından ve doğru şekilde takıldığından emin olun. | ||
| LED gösterge kapalı Akü boştur. Güneş paneli güneş ışığı görmüyor. | Yeterli güneş ışığı yoktur. | |
| Çalışma alanı için gerekirse 2 güneş paneli takın. | ||
| Ürünü KAPALI konuma getirin ve 10 saniye bekleyin; ardından ürünü AÇIK konuma getirin. | ||
| Aküyü güneş paneliyle şarj edin. Güneş pa- nellerinin aküsü tamamen şarj olana kadar robotik çim biçme makinesinin şarj olmasına izin vermeyin. Sorun devam ederse aküyü 230 V akü şarj cihazı ile şarj edin. | ||
| OUTPUT ON LED'i Neden Çözüm | ||
| Hızlıca yanıp söner Şarj istasyonu kontrol kutusuna ilk kez bağ- lanmıştır. | Çıkış aşırı yüklenmiştir veya çıkış kablosun- da bir kısa devre vardır. | Ürünün başlaması için 30 saniye bekleyin. |
| Ürün yeniden başlatılırsa 30 saniye bekleyin. Sorun devam ederse ürünü KAPALI konuma getirin ve ürün ile şarj istasyonu arasındaki kabloyu çıkarın. Kabloyu bağlayın ve ürünü yeniden başlatın. Sorun devam ederse yetkili servis teknisyeninizle iletişime geçin. | ||
| LED gösterge kapalı Çıkış kapalı ve akü boştur. Akü şarj olana kadar bekleyin. | ||
153 Saklama ve bertaraf etme
153.1 Ürünün depolanması
- Aküyü tamamen şarj edin. Bkz. Aküyü şarj etme sayfada: 163.
- Ürünü kapatın. Bkz. Ürünü kapatma sayfada: 160.
- Kontrol kutusunu ve aküyü kuru ve donmayan bir yerde saklayın.
- Güneş panellerini ve montaj sistemini açık havada tutarsanız sıkıca takıldıklarından ve hareket etmediklerinden emin olun. Hareketi önlemek için montaj sistemini sıkıca takın veya akü bölmesine ağır bir nesne koyun.
153.2 Bertaraf etme
Husqvarna ürününün üzerindeki sembol, ürünün evsel atık olmadığını gösterir. Elektronik bileşenler ve aküler için yerel geri dönüşüm sistemini kullanın. Ürünü bertaraf etmeden önce aküyü üründen çıkarın.
Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun. Daha fazla bilgi için yerel yetkililerle, geri dönüşüm merkeziyle veya Husqvarna yetkili servis teknisyeninizle görüşün.
153.3 Aküyü şarj etme
Aküyü depolamadan önce şarj edin.
- Güneş panellerinin aküyü şarj etmesini sağlamak için ürünü AÇIK konuma getirin. Şarj istasyonunda
robotik çim biçme makinesini şarj etmeden aküyü tamamen şarj edin.
- Aküyü maksimum 10 A şarj akımına sahip 12 V akü şarj cihazı ile şarj edin.
Not: Akü voltajı minimum 13,5 V olduğunda akü tamamen şarj olur.
154 Teknik veriler
154.1 Teknik veriler
| Kontrol kutusu | |
| Çıkış voltajı, V 28 | |
| Çıkış akımı, A 1,3/2,2/4,2/7,0 | |
| IP kodu IPX4 | |
| Uzunluk, cm 29 | |
| Genişlik, cm 16 | |
| Yükseklik, cm 13 | |
| Ağırlık, kg 4 | |
| Akü | |
| Akü tipi Saf JEL, derin döngü | |
| Çıkış voltajı, V 12 | |
| Kapasite, Ah 100 | |
| Uzunluk, cm 41 | |
| Genişlik, cm 18 | |
| Yükseklik, cm 23 | |
| Ağırlık, kg 33,5 | |
| Güneş paneli | |
| Uzunluk, cm 173 | |
| Genişlik, cm 114 | |
| Yükseklik, cm 3 | |
| Ağırlık, kg 21,5 | |
