KASUTUSJUHEND SolarCharger DC HUSQVARNA

113.1 Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

113.2 Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et olete juhistest aru saanud.

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Kasutage toodet ainult Husqvarna soovitatud seadmetega.
• Ärge asetage madalpingekaablit robotniiduki tööalasse. See võib madalpingekaablit kahjustada.
• Kui madalpingekaabel on kahjustatud, ühendage see toote küljest lahti. Kahjustatud madalpingekaabli puhul on elektrilöögi oht suurem.
• Enne toote kasutamist veenduge, et olete kasutusjuhendist aru saanud.
• Enne toote hooldamist veenduge, et olete hooldusjuhendist aru saanud.
• Ärge tehke sellele tootele muudatusi.
• Toote töötemperatuur on -5 °C–45 °C.

113.3 Aku ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Akut ei tohi lühistada.
• Ärge laadige akut suletud mahutis.
• Laadimistemperatuur on vahemikus -20 °C kuni 50 °C. Hoiustamistemperatuur on vahemikus -20 °C kuni 60 °C. Aku tühjenemise temperatuur on vahemikus -40 °C kuni 60 °C.
• Aku eluiga lüheneb, kui kasutate akut ümbritseva öhu temperatuuril >45 °C.

114 Sissejuhatus

114.1 Tugi

Toote klienditoe küsimustes võtke ühendust Husqvarna edasimüüjaga.

Toode sisaldab ühte või kahte päikesepaneeli, kinnitussüsteemi, juhtkarpi ja akut. Juhtkarp on ühendatud robotniiduki laadimisjaamaga. Toode laeb robotniidukit päikeseenergiaga.

Robotniiduk laeb ennast päikesevalguse korral otse päikesepaneelilt saadava päikeseenergiaga. Kui robotniiduk laeb otse päikeseenergiaga, ei lae see

akuga. See pikendab aku eluiga. Kui robotniiduk ei lae, salvestab aku päikeseenergiat. Kui päikest pole, laeb robotniiduk akuga. Täislaetud akuga saab robotniiduk ennast laadida 1–2 päeva. See võib erinevate robotniidukite mudelite, energiatarbimise, töötundide ja päikesevalguse puhul erineda.

Saate paigaldada ühe või kaks päikesepaneeli.

Paigaldage kaks päikesepaneeli, kui teie tööalas on järgmised tingimused.

• Toiteseadme väljundvool on 7 A.
  • Tööala on üle 3500 m².
• Kui on vaja, et robotniiduk töötaks pika niitmisseansiga ilma peatusteta.

114.3 Toote tutvustus

1. Päikesepaneel
2. Kinnitussüsteem
3. Aku
4. Juhtkarp
5. Kasutusjuhend
6. Toitenupp
7. Päikeseenergiaga laadimise LED-märgutuli
8. Akulaetuse taseme LED-märgutuli
9. Väljundvõimsust märkiv LED-märgutuli
10. Kaas konfigureerimiseks
11. Väljundvoolu silt
12. Madalpingekaabel
13. Jagatud kaabel 49

See toode vastab kehtivatele EL-i direktiividele. Vastavust kehtivatele EL direktiividele kinnitab tootja Viva Energi A/S.

Toode pole olmejääde. Toimetage see elektri- ja elektroonikajäätmete heakskiidetud vastuvõtupunkti.

114.4 Sümbolid tootel

Tootel leiduvad järgmised sümbolid. Veenduge, et saate neist aru.

115 Installimine

115.1 Sissejuhatus – paigaldamine

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja tehke selles olev teave endale arusaadavaks.

ETTEVAATUST: Kasutage originaalvaruosi ja paigaldusmaterjali.

Märkus: Paigaldamise kohta leiate lisateavet vt www.husqvarna.com.

115.2 Peamised paigalduskomponendid

• Päikesepaneelid 50.
- Juhtkarp.
- Aku.
- Madalpingekaabel.
• Laadimisjaam 51.

115.3 Toote paigaldamine

Rohkem juhiseid leiate päikesepaneelisüsteemi paigaldusjuhendist.

HOIATUS: Enne ühendamist veenduge, et kaablite pistikud on puhtad ja kuivad.

ETTEVAATUST: Asetage madalpingekaabel kohta, kus robotniiduk ei niida.

ETTEVAATUST: Ärge kerige madalpingekaablit röngasse ega pange seda laadimisjaama plaadi alla. Kaablirõngas häirib laadimisjaamast tulevat signaali.

• Asetage päikesepaneel kohta, kus päeval on päikesevalgust.
• Veenduge, et päikesepaneeli läheduses pole hooneid ega puid, mis võivad päikesevalgust piirata.

- Asetage päikesepaneel kohta, kus objekti kõrgeimast punktist lõunakaare suunas on >25° nurk (A).

A >25°

- Asetage päikesepaneel robotniiduki laadimisjaama lähedusse.

ETTEVAATUST: Ärge asetage päikesepaneeli robotniiduki tööalasse.

- Juhtkarbi ja viitejaama vahelise kaabli pikendamiseks saate kasutada viitejaama madalpingekaablit.

ETTEVAATUST: Ärge kasutage robotniiduki madalpingekaablit juhtkarbi ja laadimisjaama vahelise kaabli pikendamiseks.

- Kui kasutate ühte päikesepaneeli, siis jälgige, et päikesepaneel oleks suunatud lõunakaarde. Kui kasutate kaht päikesepaneeli, siis veenduge, et üks päikesepaneel on suunatud läänekaarde ja teine idakaarde.

- Võimaluse korral asetage päikesepaneel kõvale ja tasasele pinnale, kus pole rohtu.

- Pärast toote paigaldamist soovitab Husqvarna päikesepaneelide aku täis laadida.

Märkus: Aku on täielikult laetud 1–2 päeva pärast. Husqvarna soovitab, et toode oleks enne robotniiduki käivitamist täielikult laetud.

115.4 Juhtkarbi väljundvoolu seadistamine

ETTEVAATUST: Väljundvool peab olema teie robotniiduki mudeli jaoks öigesti seadistatud. Teavet väljundvoolu kohta leiate robotniiduki toiteplokilt. Lisateavet leiate robotniiduki kasutusjuhendist.

1. Eemaldage lamepea kruvikeerajaga juhtkarbi esiküljel olev kaas.

2. Seadke 4 lülitit sobivale väljundvoolule. Vt allpool olevat tabelit.

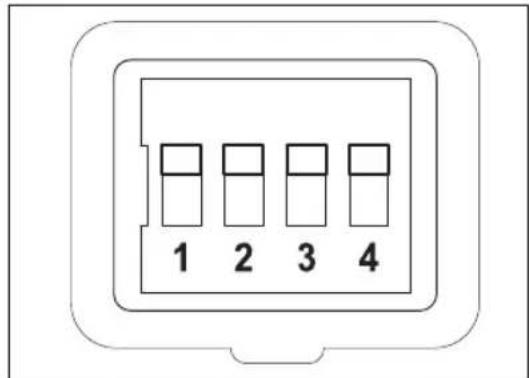

1 2 3 4

Väl-jund-vool (A)	Lüliti 1 Lüliti 2 Lüliti	3 Lüliti 4
1,3 Alla Üles Alla Alla
2,2 Alla Üles Alla Üles
4,2 Alla Üles Üles Alla
7 Alla Üles Üles Üles

1. Paigaldage juhtkarbi esiküljele kaas ja veenduge, et see on korralikult suletud.

2. Kinnitage tootele väljundvoolu silt ja märkige, milline väljundvool on seadistatud.

116 Töö

116.1 Toote sisselülitamine

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite köigest aru saanud.

• Toote sisselülitamiseks vajutage nuppu ON/OFF.

Märkus: Päikeseenergiaga laadimine on sisse lülitatud, kui SOLAR CHARGING LED-märgutuli vilgub aeglaselt.

116.2 Toote väljalülitamine

- Toote väljalülitamiseks vajutage nuppu ON/OFF. Veenduge, et kolm LED-märgutuld kustuks.

116.3 Toote töö LED-märgutuled

Allolevas tabelis toodud LED-märgutuled näitavad, kas toode töötab õigesti. Kui toode ei tööta korralikult, vt jaotist Tootel olevad LED-märgutuled törkeotsinguks Ik 125.

SOLAR CHARGING LED-tuli Põhjus
Vilgub aeglaselt Päikesepaneel laeb akut.
BATTERY LEVEL LED-tuli Põhjus
Püsivalt põlev Aku töötab korralikult.
OUTPUT ON LED-tuli Põhjus
Püsivalt põlev Laadimisjaam on sisse	lülitatud ja robotniiduk ei ole laadimisjaamas.
Vilgub aeglaselt Päikesepaneel laeb	robotniiduki akut.

117 Veaotsing

117.1 Tootel olevad LED-märgutuled törkeotsinguks

Toote LED-märgutuled näitavad toote olekut.

SOLAR CHARGING LED-tuli	Põhjus Lahendus
Vilgub kiiresti Päikesepaneel pole õigesti paigaldatud. Päikesepaneeli kaablid pole juhtkarbiga õigesti ühendatud.		Paigaldage päikesepaneel õigesti. Veenduge, et päikesepaneeli kaks kaablit on juhtkarbiga õigesti ühendatud.
		Liiga kõrge pinge päikesepaneelidest. Kui kasutate kahte päikesepaneeli, veenduge, et päikesepaneelid on õigesti ühendatud. Veenduge, et jagatud kaabel on õigesti pai-galdatud päikesepaneeli ja juhtkarbi vahele.
LED-märgutuli ei põle	Toode ei saa päikesevalgust. Oodake, kuni päike taas paistma hakkab.
Püsivalt põlev Toode ei saa piisavalt päikesevalgust. Paras-jagu on päikeseloojang või -tõus või käes on hooaja algus või lõpp.		Oodake, kuni päikesevalgust on rohkem.
BATTERY LEVEL LED-tuli	Põhjus Lahendus
Vilgub kiiresti Aku ei ole õigesti paigaldatud. Veenduge, et aku oleks õigesti paigaldatud.Veenduge, et juhtkarbi kaablid on akuga õigesti ühendatud. Ühendage punane kaabel aku punase (+) klemmiga ja must kaabel musta (-) klemmiga.
LED-märgutuli ei põle	Aku on tühi. Päikesepaneel pole päikesevalguse käes.
OUTPUT ON LED-tuli	Põhjus Lahendus
Vilgub kiiresti Laadimisjaam on juhtkarbiga esimest korda ühendatud.		Oodake 30 sekundit, kuni toode käivitub.
		Väljund on ülekoormatud või väljundkaablis on lühis.
LED-märgutuli ei põle	Väljund on väljas ja aku on tühi. Oodake, kuni aku on laetud.

118 Hoiustamine ja kasutuselt kõrvaldamine

118.1 Toote hoiustamine

• Laadige aku täis. Vt jaotist Aku laadimine Ik 127.
• Lülitage toode välja. Vt jaotist Toote väljalülitamine Ik 124.
- Hoidke juhtkarpi ja akut kuivas keskkonnas, mis ei külmu.
- Kui hoiate päikesepaneele ja kinnitussüsteemi öues, veenduge, et need on tihedalt kinnitatud ega saaks liikuda. Liikumise vältimiseks kinnitage kinnitussüsteem tihedalt või asetage aku mahutisse raske ese.

118.2 Utiliseerimine

Sümbol Husqvarna tootel tähendab, et seade ei kuulu olmejäätmete hulka. Kasutage osadele ja akule kohalikku elektroonikaseadmete ringlussevõtusüsteemi. Enne toote kokkumonteerimist eemaldage aku.

Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi. Lisateavet küsige kohalikelt ametkondadelt, olmejäätmete käitlejatelt või Husqvarna volitatud hooldustehnikult.

118.3 Aku laadimine

Laadige akut enne hoiustamist.

- Seadke toode asendisse ON (SEES), et päikesepaneelid saaksid akut laadida. Laadige

aku täielikult täis ilma robotniidukit laadimisjaamas laadimata.

• Laadige akut 12 V akulaadijaga, mille maksimaalne laadimisvool on 10 A.

Märkus: Aku on täis laetud, kui aku pinge on vähemalt 13,5 V.

119 Tehnilised andmed

119.1 Tehnilised andmed

Juhtkarp
Väljundpinge, V 28
Väljundvool, A 1,3/2,2/4,2/7,0
IP-kood IPX4
Pikkus, cm 29
Laius, cm 16
Kõrgus, cm 13
Kaal, kg 4
Aku
Aku tüüp Pure GEL, sügav tsükkel
Väljundpinge, V 12
Mahtuvus, Ah 100
Pikkus, cm 41
Laius, cm 18
Kõrgus, cm 23
Kaal, kg 33,5
Päikesepaneel
Pikkus, cm 173
Laius, cm 114
Kõrgus, cm 3
Kaal, kg 21,5
