NAVODILA ZA UPORABO SolarCharger DC HUSQVARNA

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, će obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

169.2 Splošna varnostna navodila

OPOZORILO: Pred uporabo tega izdelka morate prebrati navodila za uporabo ter jih razumeti.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Izdelek uporabljajte samo z opremo, ki jo priporoča Husqvarna.

• Nizkonapetostnega kabla ne odlagajte v delovno območje robotske kosilnice. S tem lahko poškodujete nizkonapetostni kabel.
• Če je nizkonapetostni kabel poškodovan, ga odklopite z izdelka. Poškodovan nizkonapetostni kabel poveča nevarnost električnega udara.
• Pred uporabo izdelka morate razumeti navodila za uporabo.
• Pred vzdrževalnimi deli na izdelku morate razumeti navodila za vzdrževanje.
• Izdelka ne spreminjajte.
• Delovna temperatura izdelka je med -5 in 45 °C/med 23 in 113 °F.

169.3 Varnost baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne povzročajte kratkih stikov akumulatorske baterije.
• Akumulatorske baterije ne polnite v zaprti posodi.
• Temperatura polnjenja je med -20^ / -4^ in 50 ^ / 122^ . Temperatura shranjevanja je med -20^ / -4^ in 60^ / 140^ . Temperatura praznjenja je med -40^ / -40^ in 60^ / 140^ .
• Življenjska doba baterije se skrajša, če akumulatorsko baterijo uporabljate pri temperaturah okolice, višjih od 45 °C/133 °F.

170 Uvod

170.1 Podpora

Za podporo o izdelku se obrnite na servisnega zastopnika Husqvarna.

170.2 Opis izdelka

Izdelek vključuje 1 ali 2 solarna panela, sistem za namestitev, krmilno enoto in akumulatorsko baterijo. Krmilna enota je povezana s polnilno postajo robotske kosilnice. Izdelek polni robotsko kosilnico s sončno energijo.

Robotska kosilnica se polni neposredno s sončno energijo solarnih panelov, ko sije sonce. Če se robotska kosilnica polni neposredno s sončno energijo, se ne napaja prek akumulatorske baterije. To podaljšuje

življenjsko dobo akumulatorske baterije. Ko se robotska kosilnica ne polni, se s sončno energijo polni akumulatorska baterija. Če ni sonca, se robotska kosilnica polni prek akumulatorske baterije v krmilni enoti. Popolnoma napolnjena akumulatorska baterija lahko napaja robotsko kosilnico 1–2 dni. To je lahko različno za različne modele robotskih vrtnih kosilnic, porabo energije, delovne ure in sončno svetlobo.

Namestite lahko 1 ali 2 solarna panela. Namestite 2 solarna panela, će imate za delovno območje naslednje pogoje:

• Napajalna enota ima izhodni tok 7 A.
- Delovno območje je večje od 3500 m ^2 .
- Po potrebi robotska kosilnica deluje skozi dolgo sezono brez prekinitev.

170.3 Pregled izdelka

1. Solarni panel
2. Sistem za montažo
3. Baterija
4. Krmilna enota
5. Navodila za uporabo
6. Gumb za VKLOP/IZKLOP
7. Indikator LED za polnjenje s sončno energijo
8. Indikator LED za raven napolnjenosti akumulatorske baterije
9. Indikator LED za izhodno moč
10. Pokrov za konfiguracijo
11. Nalepka za izhodni tok
12. Nizkonapetostni kabel
13. Razcepljen kabel 73

170.4 Simboli na izdelku

Na izdelku lahko najdete naslednje oznake. Prepričajte se, da ste jih razumeli.

Izdelek je v skladu z veljavnimi direktivami EU. Skladnost z veljavnimi direktivami EU je navedel proizvajalec Viva Energi A/S.

Izdelek ne sodi med gospodinjske odpadke. Treba ga je reciklirati v odobrenem zbirnem centru za električno in elektronsko opremo.

171 Namestitev

171.1 Uvod – namestitev

OPOZORILO: Pred namestitvijo izdelka, morate prebrati in razumeti poglavje o varnosti.

POZOR: Uporabljajte originalne nadomestne dele in material za namestitev.

Opomba: Za dodatne informacije za namestitev glejte www.husqvarna.com.

171.2 Glavne komponente za namestitev

• Solarni paneli 74.
• Krmilna enota.
  • Akumulatorska baterija.
  • Nizkonapetostni kabel.
  • Polnilna postaja 75.

171.3 Namestitev izdelka

Dodatna navodila najdete v priročniku, ki je priložen sistemu za montažo solarnega panela.

OPOZORILO: Preden priključite vtiče kablov, se prepričajte, da so čisti in suhi.

POZOR: Nizkonapetostni kabel odložite na območje, kjer robotska kosilnica ne kosi.

POZOR: Nizkonapetostnega kabla ne postavljajte v navitje ali pod ploščo polnilne postaje. Navitje povzroča motnje signala polnilne postaje.

• Solarni panel postavite v prostor, ki je tekom dneva izpostavljen sončni svetlobi.
• Prepričajte se, da v bližini solarnega panela ni stavb ali dreves, ki bi lahko omejile sončno svetlobo.
• Solarni panel postavite v položaj, v katerem je kot > 25° (A) od najvišje točke predmeta v južni smeri.

A >25°

• Solarni panel postavite v bližino polnilne postaje robotske kosilnice.
  POZOR: Solarnega panela ne postavljajte v delovno območje robotske kosilnice.
• Nizkonapetostni kabel referenčne postaje lahko uporabite za podaljšanje kabla med krmilno enoto in referenčno postajo.
  POZOR: Nizkonapetostnega kabla robotske kosilnice ne uporabljajte za podaljšanje kabla med krmilno enoto in polnilno postajo.
• Če uporabljate 1 solarni panel, poskrbite, da je obrnjen proti jugu. Če uporabljate 2 solarna panela, poskrbite, da je 1 solarni panel obrnjen proti zahodu in 1 proti vzhodu.

- Po namestitvi izdelka Husqvarna priporoča, da akumulatorsko baterijo solarnih panelov popolnoma napolnite.

Opomba: Akumulatorska baterija je povsem napolnjena po 1–2 dneh. Husqvarna Priporoča, da je pred zagonom robotske kosilnice izdelek popolnoma napolnjen.

171.4 Nastavitev izhodnega toka za krmilno enoto

POZOR: Izhodni tok mora biti pravilno nastavljen za vaš model robotske kosilnice. Podatke o izhodnem toku lahko najdete na napajalni enoti robotske kosilnice. Dodatne

informacije poiščite v navodilih za uporabo robotske kosilnice.

1. S ploščatim izvijačem odvijte pokrov na sprednji strani krmilne enote.

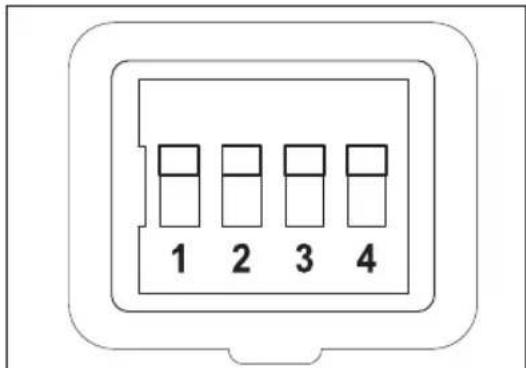

2. 4 stikala preklopite na ustrezen izhodni tok. Glejte spodnjo tabelo.

1 2 3 4

Izhodni tok (A)	Stikalo 1	Stikalo 2	Stikalo 3	Stikalo 4
1,3 Navzdol Navzgor Navzdol			Navzdol
2,2 Navzdol Navzgor Navzdol			Navzgor
4,2 Navzdol Navzgor Navzgor			Navzdol
7 Navzdol Navzgor		Navzgor Navzgor

1. Pokrov namestite na sprednji del krmilne enote in se prepričajte, da pravilno tesni.

2. Na izdelek namestite nalepko za izhodni tok in na njej označite nastavljeni izhodni tok.

172 Delovanje

172.1 Vklop izdelka

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

• Za VKLOP izdelka pritisnite gumb VKLOP/IZKLOP.

Opomba: Polnjenje s sončno energijo je vklopljeno, ko SOLAR CHARGING indikator LED počasi utripa.

172.2 Izklop izdelka

- Pritisnite gumb VKLOP/IZKLOP, da IZKLOPITE izdelek. Prepričajte se, da so vsi 3 indikatorji LED ugasnili.

172.3 Indikatorji LED na izdelku za delovanje

Indikatorji LED, navedeni v spodnji tabeli, prikazujejo, ali izdelek deluje pravilno. Če izdelek ne deluje pravilno, glejte Indikatorji LED na izdelku za odpravljanje težav na strani 182.

LED SOLAR CHARGING Vzrok
Počasi utripa Solarni panel polni akumulatorsko baterijo.
LED BATTERY LEVEL Vzrok
Neprekinjena lučka Akumulatorska baterija deluje pravilno.
LED OUTPUT ON Vzrok
Neprekinjena lučka Polnilna postaja je vklopljena in robotska kosilnica ni v polnilni postaji.
Počasi utripa Solarni panel polni akumulatorsko baterijo robotske kosilnice.

173 Odpravljanje težav

173.1 Indikatorji LED na izdelku za odpravljanje težav

Indikatorji LED na izdelku prikazujejo stanje izdelka:

LED SOLAR CHARGING	Vzrok Rešitev
Hitro utripa Solarni panel	el ni pravilno nameščen. Kabli solarnega panela niso pravilno priključeni na krmilno enoto.	Pravilno namestite solarni panel. Prepričajte se, da sta 2 kabla solarnega panela pravilno priključena v krmilno enoto.
	Previsoka napetost solarnih panelov. Če uporabljate 2 solarna panela, se prepričajte, da sta pravilno priključena. Zagotovite, da je razcepljeni kabel pravilno nameščen med solarnim panelom in krmilno enoto.
Indikator LED ne sve-ti	Izdelek ne prejema sončne svetlobe. Počakajte, da se pojavi sončna svetloba.
Neprekinjena lučka Izde	elek ne prejema zadostne sončne svetlobe. Ali se mrači, dani ali je začetek ali konec letnega časa.	Počakajte, da bo sončna svetloba močnejša.
LED BATTERY LEVEL	Vzrok Rešitev
Hitro utripa Akumulatori	ska baterija ni pravilno nameščena.	Akumulatorska baterija mora biti pravilno nameščena. Prepričajte se, da so kabli krmilne enote pravilno priključeni na akumulatorsko baterijo. Rdeči kabel priključite na rdeči pol (+), črni kabel pa na črni pol (-) akumulatorske baterije.
	Previsoka napetost. Prepričajte se, da so kabl	in vijaki akumulatorske baterije dobro priviti.
		Prepričajte se, da akumulatorska baterija ni poškodovana in da je pravilno nameščena.
Indikator LED ne sve-ti	Akumulatorska baterija je prazna. Solarni panel	ni na sončni svetlobi.
		Ni dovolj sončne svetlobe.
		Po potrebi namestite 2 solarna panela za de-lovno območje.
		IZKLOPITE izdelek in počakajte 10 sekund, nato pa ga VKLOPITE.
		Akumulatorsko baterijo napolnite prek solar-nega panela. Robotska kosilnica naj se ne polni, dokler ni akumulatorska baterija solar-nih panelov povsem napolnjena. Če težave ne odpravite, napolnite akumulatorsko bateri-jo z 230-voltnim polnilnikom akumulatorskih baterij.
LED OUTPUT ON Vzrok Rešitev
Hitro utripa Polnilna po	staja je prvič povezana s krmilno enoto.	Počakajte 30 sekund, da se izdelek zažene.
	Izhod je preobremenjen ali pa je na izhod-nem kablu kratek stik.	Če se izdelek znova zažene, počakajte 30 sekund. Če težave ne odpravite, izdelek IZ-KLOPITE in odklopite kabel med izdelkom in polnilno postajo. Priključite kabel in znova zaženite izdelek. Če napake ne morete od-praviti, se obrnite na svojega pooblaščenega serviserja.
Indikator LED ne sve-ti	Izhod je IZKLOPLJEN in akumulatorska ba-terija je prazna.	Počakajte, da se akumulatorska baterija na-polni.

174 Shranjevanje in odstranjevanje

174.1 Skladiščenje izdelka

• Akumulatorsko baterijo napolnite do konca. Glejte Polnjenje baterije na strani 184.
• Izklopite izdelek. Glejte Izklop izdelka na strani 181.
• Krmilno enoto in akumulatorsko baterijo hranite v suhem prostoru nad lediščem.
• Če solarne panele in sistem za montažo hranite na prostem, jih trdno pritrdite, da se ne morejo

premikati. Trdno pritrdite sistem za namestitev ali v prostor za akumulatorsko baterijo vstavite težek predmet, da preprečite premikanje.

174.2 Odstranitev

Simbol na izdelku Husqvarna pomeni, da izdelek ne sodi med gospodinske odpadke. Uporabite lokalni reciklažni sistem za elektronske komponente in baterije. Preden izdelek zavržete, iz njega odstranite akumulatorsko baterijo.

Spoštujte lokalne zahteve za recikliranje in veljavne predpise. Za več informacij se obrnite na lokalne oblasti, obrat za recikliranje ali svojega pooblaščenega servisnega tehnika Husqvarna.

174.3 Polnjenje baterije

Akumulatorsko baterijo pred skladiščenjem napolnite.

- Izdelek VKLOPITE, da solarni paneli napolnijo akumulatorsko baterijo. Popolnoma napolnite akumulatorsko baterijo brez polnjenja robotske kosilnice v polnilni postaji.

- Akumulatorsko baterijo napolnite z 12-voltnim polnilnikom akumulatorskih baterij z največjim polnilnim tokom 10 A.

Opomba: Akumulatorska baterija je popolnoma napolnjena, ko je napetost baterije najmanj 13,5 V.

175 Tehnični podatki

175.1 Tehnični podatki

Krmilna enota
Izhodna napetost, V 28
Izhodni tok, A 1,3/2,2/4,2/7,0
IP-koda IPX4
Dolžina, cm 29
Širina, cm 16
Višina, cm 13
Teža, kg 4

Baterija
Vrsta akumulatorske baterije Čisti GEL, globok cikel
Izhodna napetost, V 12
Zmogljivost, Ah 100
Dolžina, cm 41
Širina, cm 18
Višina, cm 23
Teža, kg 33,5
Solarni panel
Dolžina, cm 173
Širina, cm 114
Višina, cm 3
Teža, kg 21,5
