GEBRUIKSAANWIJZING SolarCharger DC HUSQVARNA

NL Gebruiksaanwijzing 45-51

43.1 Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

43.2 Algemene veiligheidsinstructies

WAARSCHUWING: Lees de bedieningshandleiding door en zorg dat u de instructies hebt begrepen voordat u het product gaat gebruiken.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product alleen met de apparatuur die wordt aanbevolen door Husqvarna.
• Plaats de laagspanningskabel niet in het werkgebied van de robotmaaier. Dit kan schade aan de laagspanningskabel veroorzaken.
• Koppel de laagspanningskabel los van het product als deze beschadigd is. Een beschadigde laagspanningskabel verhoogt het risico op elektrische schokken.
• Zorg ervoor dat u de bedieningsinstructies begrijpt voordat u het product gebruikt.
• Zorg ervoor dat u de onderhoudsinstructies begrijpt voordat u onderhoud aan het product uitvoert.
• Breng geen wijzigingen aan dit product aan.
• De bedrijfstemperatuur van het product is -5 °C-45 °C / 23 °F-113 °F.

43.3 Veiligheid bij accu's

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Sluit de accu niet kort.
• Laad de accu niet op in een afgedichte houder.
• De laadtemperatuur ligt tussen -20 °C / -4 °F en 50 °C / 122 °F. De opslagtemperatuur ligt tussen -20 °C / -4 °F en 60 °C / 140 °F. De ontladtemperatuur ligt tussen -40 °C / -40 °F en 60 °C / 140 °F.
• De levensduur van de accu neemt af als u de accu bij omgevingstemperaturen > 45 °C / > 133 °F gebruikt.

44 Inleiding

44.1 Steun

Neem contact op met uw Husqvarna-dealer voor ondersteuning met betrekking tot het product.

44.2 Productbeschrijving

Het product omvat 1 of 2 zonnepanelen, een montagesysteem, een bedieningskast en een accu. De bedieningskast is aangesloten op het laadstation van de robotmaaier. Het product laadt de robotmaaier op met zonne-energie.

De robotmaaier laadt direct op met zonne-energie van het zonnepaneel wanneer er zon is. Als de robotmaaier direct wordt opgeladen met zonne-energie, wordt deze niet opgeladen met de accu. Dit verlengt

de levensduur van de accu. Wanneer de robotmaaier niet oplaadt, slaat de accu de zonne-energie op. Als er geen zon is, wordt de robotmaaier opgeladen met de accu. De robotmaaier kan met een volledig opgeladen accu 1-2 dagen worden opgeladen. Dit kan variëren voor verschillende robotmaaiermodellen, energieverbruik, bedrijfsuren en zonlicht.

U kunt 1 of 2 zonnepanelen installeren. Installeer 2 zonnepanelen als u deze omstandigheden voor uw werkgebied hebt:

• De voedingseenheid heeft een uitgangsstroom van 7 A.
• Het werkgebied is groter dan 3500 m ^2 .
• Als het nodig is dat de robotmaaier gedurende een lang seizoen zonder stops werkt.

44.3 Productoverzicht

1. Zonnepaneel
2. Bevestigingssysteem
3. Accu
4. Bedieningskast
5. Bedieningshandleiding
6. ON/OFF-knop
7. Led-indicatielampje voor opladen op zonne-energie
8. Led-indicatielampje voor accuniveau
9. Led-indicatielampje voor uitgangsvermogen
10. Deksel voor configuratie
11. Label met de uitgangsstroom
12. Laagspanningskabel
13. Gesplitste kabel 19

44.4 Symbolen op het product

Deze symbolen staan op het product. Zorg ervoor dat u deze begrijpt.

Dit product voldoet aan de geldende EU-richtlijnen. De fabrikant Viva Energi A/S verklaart dat het product voldoet aan de toepasselijke EU-richtlijnen.

Het product mag niet worden verwerkt als huishoudelijk afval. Lever het in bij een erkende verwijderingslocatie voor elektrische en elektronische apparatuur.

45 Installatie

45.1 Inleiding - installatie

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product monteert.

OPGELET: Gebruik originele reserveonderdelen en origineel installatiemateriaal.

Let op: Zie www.husqvarna.com voor meer informatie over de installatie.

45.2 Belangrijkste onderdelen voor de installatie

• Zonnepanelen 20.
- Bedieningskast.
- Accu.
• Laagspanningskabel.
• Laadstation 21.

45.3 Het product installeren

U vindt meer instructies in de handleiding die is meegeleverd voor het montagesysteem voor het zonnepaneel.

WAARSCHUWING: Zorg ervoor dat de stekkers van de kabels schoon en droog zijn voordat u ze aansluit.

OPGELET: Plaats de laagspanningskabel in een gebied waar de robotmaaier niet maait.

OPGELET: Plaats de laagspanningskabel niet in een spoel of onder de plaat van het laadstation. Een bobine veroorzaakt interferentie met het signaal van het laadstation.

- Plaats het zonnepaneel in een gebied waar overdag de zon schijnt.

• Zorg ervoor dat er zich geen gebouwen of bomen in de buurt van het zonnepaneel bevinden die het zonlicht kunnen beperken.
• Plaats het zonnepaneel in een positie met een hoek van >25^ (A) ten opzichte van het hoogste punt van een object in zuidelijke richting.

A >25°

- Plaats het zonnepaneel in de buurt van het laadstation van de robotmaaier.

OPGELET: Plaats het zonnepaneel niet in het werkgebied van de robotmaaier.

- U kunt de laagspanningskabel van het referentiestation gebruiken om de kabel tussen de bedieningskast en het referentiestation te verlengen.

OPGELET: Gebruik de laagspanningskabel van de robotmaaier niet om de kabel tussen de bedieningskast en het laadstation te verlengen.

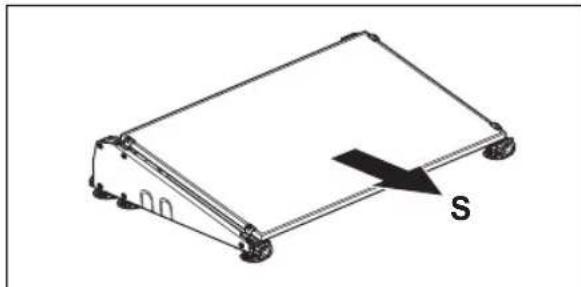

- Als u 1 zonnepaneel gebruikt, zorg er dan voor dat het zonnepaneel naar het zuiden wijst. Als u 2 zonnepanelen gebruikt, moet u ervoor zorgen dat 1 zonnepaneel naar het westen wijst en 1 naar het oosten.

- Plaats het zonnepaneel indien mogelijk op een harde en vlakke ondergrond zonder gras.

- Na de installatie van het product raadt Husqvarna aan om de accu voor de zonnepanelen volledig op te laden.

Let op: De accu is na 1-2 dagen volledig opgeladen. Husqvarna raadt u aan het product volledig op te laden voordat u de robotmaaier start.

45.4 De uitgangsstroom voor de bedieningskast instellen

OPGELET: De uitgangsstroom moet correct zijn ingesteld voor uw robotmaaiermodel. U vindt informatie over de uitgangsstroom op de voedingseenheid voor de robotmaaier.

Lees de bedieningshandleiding van de robotmaaier voor meer informatie.

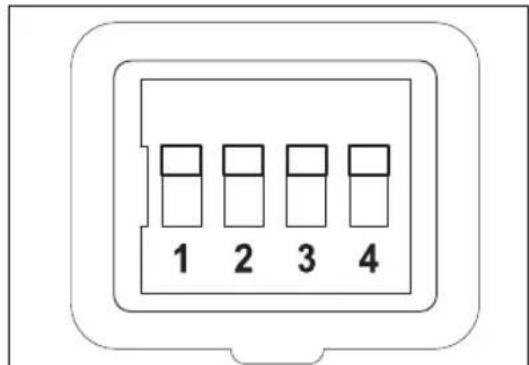

1. Verwijder het deksel aan de voorkant van de bedieningskast met een platte schroevendraaier.

2. Zet de 4 schakelaars op de juiste uitgangsstroom. Zie de onderstaande tabel.

1 2 3 4

Uit-gangs-stroom (A)	Scha-kelaar 1	Scha-kelaar 2	Scha-kelaar 3	Scha-kelaar 4
1,3 Omlaag Omh-oog			Omlaag	Omlaag
2,2 Omlaag Omh-oog			Omlaag	Omhoog
4,2 Omlaag Omh-oog			Omhoog	Omlaag
7 Omlaag Omh-oog			Omhoog	Omhoog

1. Breng het deksel aan op de voorkant van de bedieningskast en zorg ervoor dat het goed afdicht.

2. Bevestig het label met de uitgangsstroom op het product en markeer welke uitgangsstroom is ingesteld.

46 Werking

46.1 Product op ON zetten

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

- Druk op de knop ON/OFF om het product in te schakelen.

Let op: De zonne-energie-laadfunctie is ingeschakeld wanneer het SOLAR CHARGING led-indicatielampje langzaam knippert.

46.2 Het product in de OFF-stand zetten

- Druk op de knop ON/OFF om het product uit te schakelen. Controleer of de 3 led-indicatielampjes uitgaan.

46.3 Led-indicatielampjes op het product voor gebruik

De led-indicatielampjes die in de onderstaande tabel vermeld worden, geven aan of het product correct werkt. Als het product niet correct werkt, zie Led-indicatielampjes op het product voor probleemoplossing op pagina 49.

SOLAR CHARGING Led Oorzaak
Knippert langzaam Het zonnepaneel laadt de accu op.
BATTERY LEVEL Led Oorzaak
Brandt constant De accu werkt naar behoren.
OUTPUT ON Led Oorzaak
Brandt constant Het laadstation is ingeschakeld en de robotmaaier bevindt zich niet in het laadstation.
Knippert langzaam Het zonnepaneel laadt de accu van de robotmaaier op.

47 Probleemoplossing

47.1 Led-indicatielampjes op het product voor probleemoplossing

De led-indicatielampjes op het product geven de productstatus weer:

SOLAR CHARGING Led	Oorzaak Oplossing
Knippert snel Het zonnepaneel is niet correct geïnstalleerd. De kabels van het zonnepaneel zijn niet correct aangesloten op de bedieningskast.		Installeer het zonnepaneel op de juiste wijze. Zorg ervoor dat de 2 kabels van het zonnepaneel correct zijn aangesloten op de bedieningskast.
		Te hoge spanning van de zonnepanelen. Als u 2 zonnepanelen gebruikt, zorg er dan voor dat de zonnepanelen correct zijn aangesloten. Zorg ervoor dat de gesplitste kabel correct is geïnstalleerd tussen het zonnepaneel en de bedieningskast.
Led-indicator is uit Het product ontvangt geen zonlicht. Wacht tot er zonlicht is.
Brandt constant Het product ontvangt onvoldoende zonlicht. Het is schemering, dageraad of het begin of einde van het seizoen.		Wacht tot er meer zonlicht is.
BATTERY LEVEL Led	Oorzaak Oplossing
Knippert snel De accu	is niet correct geïnstalleerd. Controleer of de accu goed is geïnstalleerd.Zorg ervoor dat de kabels van de bedie-ningskast correct zijn aangesloten op de ac-cu. Sluit de rode kabel aan op de rode (+)klem en de zwarte kabel op de zwarte (-)klem op de accu.
	Te hoge spanning. Zorg ervoor dat de accukabels en schroeven stevig zijn bevestigd.
Led-indicator is uit De accu is leeg. Het zonnepaneel bevindt zich niet in het zon-licht.

OUTPUT ON Led Oorzaak Oplossing
Knippert snel Het laadstation wordt voor de eerste keer aangesloten op de bedieningskast.		Wacht 30 seconden tot het product start.
		De uitgang is overbelast of er is kortsluiting in de uitgangskabel.
Led-indicator is uit De uitgang is uit en de accu is leeg. Wacht tot de accu is opgeladen.

48 Opbergen en afdanken

48.1 Het product in opslag zetten

• Laad de accu volledig op. Zie De accu opladen op pagina 51.
• Zet het product op OFF. Zie Het product in de OFF-stand zetten op pagina 48
• Bewaar de bedieningskast en de accu in een droge, vorstvrije ruimte.
• Als u de zonnepanelen en het montagesysteem buiten houdt, zorg er dan voor dat ze stevig zijn bevestigd en niet kunnen bewegen. Bevestig het

bevestigingssysteem stevig of plaats een zwaar voorwerp in de accuhouder om beweging te voorkomen.

48.2 Afvoeren

Het symbool op het Husqvarna product betekent dat het product geen huishoudelijk afval is. Gebruik het lokale recyclingsysteem voor elektronische componenten en accu's. Verwijder de accu uit het product voordat u het product afvoert.

Neem de plaatselijk geldende wet- en regelgeving voor recycling in acht. Neem contact op met de

lokale autoriteiten, de recyclingslocatie of uw Husqvarna erkende servicemonteur voor meer informatie.

48.3 De accu opladen

Laad de accu op voordat u deze opslaat.

• Schakel het product in om de accu te laten opladen door de zonnepanelen. Laad de accu volledig op zonder de robotmaaier op te laden in het laadstation.
• Laad de accu op met een acculader van 12 V met een maximale laadstroom van 10 A.

Let op: De accu is volledig opgeladen wanneer de accuspanning minimaal 13,5 V bedraagt.
