SolarCharger DC - Robotinė vejapjovė HUSQVARNA - Nemokama naudojimo instrukcija

Produkto tipas	Robotų vejapjovių saulės energijos įkrovimo sistema
Prekės ženklas	Husqvarna
Modelis	SolarCharger DC
Valdymo dėžutės matmenys	29 x 16 x 13 cm
Akumuliatoriaus matmenys	41 x 18 x 23 cm
Saulės baterijos matmenys	173 x 114 x 3 cm
Valdymo dėžutės svoris	4 kg
Akumuliatoriaus svoris	33,5 kg
Saulės baterijos svoris	21,5 kg
Valdymo dėžutės išėjimo įtampa	28 V
Reguliuojama išėjimo srovė	1,3 / 2,2 / 4,2 / 7,0 A
Akumuliatoriaus tipas	Grynas GEL, gilus iškrovimas
Akumuliatoriaus įtampa	12 V
Akumuliatoriaus talpa	100 Ah
Valdymo dėžutės apsaugos lygis	IPX4
Pagrindinės funkcijos	Tiesioginis roboto įkrovimas saulės energija, energijos kaupimas akumuliatoriuje, automatinis perjungimas pagal saulės šviesą
Naudojimo temperatūra	-5°C iki 45°C
Akumuliatoriaus įkrovimo temperatūra	-20°C iki 50°C
Montuojamų saulės baterijų skaičius	1 arba 2
Priežiūra ir valymas	Prieš laikymą pilnai įkrauti akumuliatorių, saulės baterijas valyti minkšta šluoste, patikrinti jungtis
Saugumas	Prieš naudojimą perskaityti vadovą, nekeisti gaminio, naudoti originalias Husqvarna dalis, atjungti jei kabelis pažeistas
Atsarginės dalys ir remontas	Dėl remonto ir atsarginių dalių kreiptis į įgaliotą Husqvarna techninės priežiūros centrą
Bendra informacija	Attinka ES direktyvas, neišmesti su buitinėmis atliekomis, perdirbti per atitinkamus kanalus

Dažnai užduodami klausimai - SolarCharger DC HUSQVARNA

Kaip sumontuoti SolarCharger DC?

Pastatykite saulės bateriją saulėtoje vietoje, nukreiptoje į pietus (arba rytus/vakarus, jei dvi baterijos). Įsitikinkite, kad kampas nuo kliūčių yra didesnis nei 25°. Sumontuokite valdymo dėžutę šalia įkrovimo stoties ir prijunkite kabelius. Montavimo detales rasite vadove.

Kaip sureguliuoti valdymo dėžutės išėjimo srovę?

Nuimkite priekinį dangtelį plokščiu atsuktuvu. Nustatykite 4 jungiklius pagal pageidaujamą srovę (1,3 / 2,2 / 4,2 / 7,0 A) pagal vadove esančią lentelę. Uždėkite dangtelį ir priklijuokite atitinkamą etiketę.

Ką reiškia gaminio LED indikatoriai?

SOLAR CHARGING indikatorius lėtai mirksi, kai saulės baterija įkrauna akumuliatorių. BATTERY LEVEL šviečia, kai akumuliatorius veikia tinkamai. OUTPUT ON šviečia, kai įkrovimo stotis yra aktyvi, o roboto ant jos nėra; lėtas mirksėjimas = tiesioginis roboto įkrovimas saulės energija.

Ką daryti, jei SOLAR CHARGING indikatorius greitai mirksi?

Tai rodo, kad saulės baterija sumontuota neteisingai arba kabeliai nėra tinkamai prijungti. Patikrinkite montavimą ir jungtis. Jei naudojamos dvi baterijos, įsitikinkite, kad šakotinis kabelis yra tinkamai naudojamas.

Kiek laiko akumuliatorius gali maitinti robotą be saulės?

Visiškai įkrautas akumuliatorius gali įkrauti robotą 1-2 dienas, priklausomai nuo modelio, sunaudojimo ir darbo valandų.

Kaip prižiūrėti SolarCharger DC žiemą?

Prieš sandėliavimą visiškai įkraukite akumuliatorių. Išjunkite gaminį. Laikykite valdymo dėžutę ir akumuliatorių sausoje, nuo šalčio apsaugotoje vietoje. Jei baterijos lieka lauke, tvirtai pritvirtinkite montavimo sistemą.

Ar galiu naudoti daugiau nei dvi saulės baterijas?

Ne, gaminys skirtas tik 1 arba 2 baterijoms. Naudojant daugiau baterijų, gali būti sugadinta sistema.

Koks akumuliatoriaus tarnavimo laikas?

Tarnavimo laikas mažėja, jei akumuliatorius naudojamas aukštesnėje nei 45°C aplinkos temperatūroje. Rekomenduojama laikymo temperatūra nuo -20°C iki 60°C. Tinkamai įkraukite ir iškraukite, kad pailgintumėte tarnavimo laiką.

Ar SolarCharger DC galima naudoti su bet kuria Husqvarna robotų vejapjove?

Jis suderinamas su Husqvarna robotų vejapjovėmis, turinčiomis tinkamą įkrovimo stotį. Išėjimo srovė turi būti sureguliuota pagal vejapjovės maitinimo bloką. Žiūrėkite savo roboto vadovą.

Kaip išmesti SolarCharger DC?

Neišmeskite gaminio su buitinėmis atliekomis. Išimkite akumuliatorių ir jį bei elektroninius komponentus atiduokite į įgaliotą perdirbimo centrą. Laikykitės vietinių taisyklių.

NAUDOJIMO INSTRUKCIJA SolarCharger DC HUSQVARNA

LT Operatoriaus vadovas 135-141

SK Návod na obsluhu 142-148

127.1 Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias vadovo dalis.

PERSPÉJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gamini, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

127.2 Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini atidžiai perskaitykite naudojimo instrukcija ir jsitikinkite, kad ją supratote.

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Gaminj naudokite tik su „Husqvarna“ rekomenduojama įranga.
• Žemos įtampos kabelio nelaikykite roboto vejapjovės darbo zonoje. Antraip galite sugadinti žemos įtampos kabelį.
• Jei žemos įtampos kabelis pažeistas, atjunkite jį nuo gaminio. Esant pažeistam žemos įtampos kabeliui, didėja elektros smūgio pavojus.
• Prieš naudodami gamini įsitikinkite, kad supratote jo naudojimo instrukcijas.
• Prieš atlikdami gaminio techninę priežiūrą isitikinkite, kad supratote jo techninės priežiūros instrukcijas.
• Nemodifikuokite šio gaminio.
• Gaminio darbinė temperatūra yra nuo –5 iki 45 °C (nuo 23 iki 113 °F).

127.3 Akumuliatorių naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nesukelkite akumuliatoriaus trumpojo jungimo.
• Nejkraukite akumuliatoriaus sandarioje talpoje.
• Iškovimo temperatūra yra -20 °C / -4 °F -50 °C / 122 °F. Laikymo temperatūra yra -20 °C / -4 °F -60 °C / 140 °F. Iškovimo temperatūra yra -40 °C / -40 °F -60 °C / 140 °F.
• Akumuliatorių naudojant aplinkos temperatūroje >45 °C / >133 °F, jo eksploatavimo laikas sutrumpėja.

128 Ivadas

128.1 Palaikymas

Dėl gaminio palaikymo kreipkitės i Husqvarna aptarnavimo atstovą.

128.2 Gaminio aprašas

Gaminj sudaro 1 arba 2 saulės baterijos, tvirtinimo sistema, valdymo modulis ir akumuliatorius. Valdymo modulis yra prijungtas prie roboto vejapjovės įkrovimo stoties. Gaminys įkrauna robotą vejapjovę naudodamas saulės energija.

Kai yra saulė, robotas vejapjovė įkraunamas saulės energija tiesiai iš saulės baterijos. Jei robotas vejapjovė įkraunamas saulės energija tiesiogiai, akumuliatorius jo neįkrauna. Todėl pailgėja

akumuliatoriaus eksploatavimo trukmė. Kai robotas vejapjovė nejkraunamas, akumuliatorius kaupia saulės energiją. Kai nėra saulės, robotas vejapjovė ikraunamas naudojant akumuliatorių. Esant visiškai įkrautam akumuliatoriui robotas vejapjovė gali būti ikraunamas 1–2 dienas. Šis laikotarpis gali skirtis atsižvelgiant į skirtingus robotų vejapjovių modelius, energijos sąnaudas, veikimo laiką ir saulės šviesą.

Galima jrengti 1 arba 2 saulės baterijas. 2 saulės baterijas galite jrengti, jei jūsų darbo zonoje tenkinamos šios sąlygos:

• maitinimo bloko išėjimo srovė yra 7 A;
  • darbo zona apima daugiau kaip 3500 m²;
• kai reikia, kad robotas vejapjovė veiktų ilgą laiką be pertraukų.

128.3 Gaminio apžvalga

1. Saulès baterija
2. Tvirtinimo sistema
3. Akumuliatorius
4. Valdymo modulis
5. Naudojimo instrukcija
6. Mygtukas ON/OFF (jjungti / išjungti)
7. Saulės energijos įkrovimo LED indikatorius
8. Akumuliatoriaus lygio LED indikatorius
9. Išėjimo galios LED indikatorius
10. Konfigūravimo dangtelis
11. Išvesties srovės etiketė
12. Žemos įtampos laidas
13. Kabelis su dviem kištukais 55

Šis gaminys atitinka taikomas ES direktyvas. Atitikti galiojančioms ES direktyvoms užtikrina gamintojas „Viva Energi A/S“.

Gaminys nepriskiriamas buitinėms atliekoms. Nuvežkite ji i igaliotą elektros ir elektronikos įrenginių šalinimo vietą.

128.4 Simboliai ant gaminio

Šiuos simbolius galite rasti ant gaminio. [sitikinkite, kad juos suprantate.

129 Diegimas

129.1 [vadas – montavimas

PERSPĖJIMAS: Prieš naudodami gamini perskaitykite ir supraskite skyrių apie saugą.

PASTABA: Naudokite tik originalias atsargines dalis ir montavimo medžiagas.

Pasižymėkite: Daugiau informacijos ieškokite adresu www.husqvarna.com.

129.2 Pagrindinės įrengimo dalys

• Saulès baterijos 56.
- Valdymo modulis.
- Akumuliatorius.
- Žemos įtampos kabelis.
• Ikrovimo stotis 57.

129.3 Kaip instaliuoti gamini

Daugiau informacijos rasite instrukcijoje, tiekiamoje su saulės baterijos tvirtinimo sistema.

PERSPĖJIMAS: Prieš prijungdami įsitikinkite, kad kabelių kištukai yra švarūs ir sausi.

PASTABA: Žemos įtampos kabelį nutieskite ten, kur robotas vejapjovė nepjauna.

PASTABA: Nevyniokite žemos įtampos kabelių i rite ir nedėkite po įkrovimo stoties padu. Rite sukelia signalo, siunčiamo iš įkrovimo stoties, trikdžius.

• Saulės bateriją padėkite vietoje, kurią dienos metu apšviečia saulė.
• Isitikinkite, kad šalia saulės baterijos nėra pastatų ar medžių, galinčių apriboti saulės šviesą.
• Saulės bateriją padėkite taip, kad būtų >25° kampas (A) nuo aukščiausio taško pietų kryptimi.

- Padėkite saulės bateriją šalia roboto vejapjovės ikrovimo stoties.

PASTABA: Nedėkite saulės baterijos roboto vejapjovės darbo zonoje.

- Kabeliui tarp valdymo modulio ir kontrolinės stoties pailginti galite naudoti kontrolinės stoties žemos įtampos kabelį.

PASTABA: Kabeliui tarp valdymo modulio ir ikrovimo stoties pailginti nenaudokite roboto vejapjovės žemos įtampos kabelio.

- Jei naudojate 1 saulės bateriją, įsitikinkite, kad ji yra nukreipta i pietus. Jei naudojate 2 saulės baterijas, įsitikinkite, kad viena yra nukreipta i vakarus, o kita – i rytus.

- Jei jmanoma, saulės bateriją padėkite ant kieto ir lygaus paviršiaus, ant kurio neauga žolė.

- [rengus gamini, „Husqvarna“ rekomenduoja visiškai [krauti saulės baterijos akumuliatorių.

Pasižymėkite: Akumuliatorius bus visiškai ikrautas per 1–2 dienas. „Husqvarna“ rekomenduoja gamini visiškai ikrauti prieš paleidžiant robotą vejapjovę.

129.4 Valdymo modulio išėjimo srovės nustatymas

PASTABA: Išėjimo srove turi būti tinkamai nustatyta pagal jūsų roboto vejapjovės modelį. Informacijos apie išėjimo srove rasite ant roboto vejapjovės maitinimo bloko. Jei reikia daugiau informacijos,

skaitykite roboto vejapjovės naudojimo instrukcija.

1. Plokščiu atsuktuvu nuimkite dangtelj valdymo modulio priekyje.

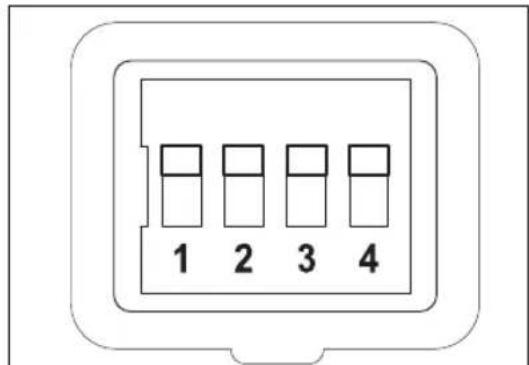

2. 4 jungikliuose nustatykite taikomą išėjimo srove. Žr. toliau pateiktą lentele.

Išėjimo srovė (A)	1 jun-giklis	2 jun-giklis	3 jun-giklis	4 jun-giklis
1,3 Žemyn	Aukšt. Žemyn	Žemyn	Žemyn
2,2 Žemyn	Aukšt. Žemyn	Aukšt.
4,2 Žemyn	Aukšt. Aukšt.	Žemyn
7 Žemyn	Aukšt. Aukšt.	Aukšt.

1. Uždėkite dangtelį valdymo modulio priekyje ir jsitikinkite, kad jis tinkamai užsifiksavo.

2. Pritvirtinkite išejimo srovės etiketę ant gaminio ir pažymėkite, kokia išejimo srovė yra nustatyta.

130 Naudojimas

130.1 Gaminio IJUNGIMAS

PERSPĖJIMAS: Prieš naudodami gamini perskaitykite ir supraskite skyrių apie saugą.

- Paspauskite mygtuką ON/OFF (jjungti / išjungti), kad ijungtumėte gamini.

Pasižymėkite: Jei SOLAR CHARGING LED indikatorius lėtai mirksi, vadinasi, vyksta įkrovimas saulės energija.

130.2 Gaminio IŠJUNGIMAS

- Paspauskite mygtuka ON/OFF (jjungti / išjungti), kad išjungtumėte gaminį. Isitikinkite, kad 3 LED indikatoriaus lemputės nebedega.

130.3 Gaminio veikimo LED indikatoriai

Toliau lentelėje pateikti LED indikatoriai nurodo, ar gaminys veikia tinkamai. Jei gaminys veikia netinkamai, žr. Gaminio LED indikatoriai gedimų nustatymui ir šalinimui psl. 139.

SOLAR CHARGING šviesos diodas Priežastis

Lėtai mirksi Saulės baterija įkrauna akumuliatorių.

BATTERY LEVEL šviesos diodas Priežastis

Dega nenutrūkstamai Akumuliatorius veikia tinkamai.

OUTPUT ON šviesos diodas Priežastis

Dega nenutrūkstamai įkrovimo stotis įjungta, betRoboto vejapjovės įkrovimo stotyje nėra.

Lėtai mirksi Saulės baterija įkraunaRoboto vejapjovės akumuliatorių.

131 Gedimai ir jų šalinimas

131.1 Gaminio LED indikatoriai gedimų nustatymui ir šalinimui

Gaminio LED indikatoriai nurodo gaminio büseną:

SOLAR CHARGING šviesos diodas	Priežastis Sprendimas
Greitai mirksi Netinkamai sumontuota saulės baterija. Sau-lės baterijos kabeliai netinkamai prijungti prie valdymo modulio.		Tinkamai sumontuokite saulės bateriją. Įsiti-kinkite, kad abu saulės baterijos kabeliai yra tinkamai prijungti prie valdymo modulio.
		Per aukšta įtampa iš saulės bateriju. Jei naudojate 2 saulės baterijas, Įsitikinkite,kad jos tinkamai prijungtos. [sitikinkite, kad kabelis su dviem kištukais yra tinkamai pri-jungtas tarp saulės baterijos ir valdymo mo-dulio.
LED indikatorius iš-jungtas	Gaminys negauna saulės šviesos. Palaukite, kol pasirodys saulė.
Dega nenutrūkstamai	Gaminys gauna nepakankamai saulės švie-sos. Sutema, aušra, sezono pradžia arba pa-baiga.	Palaukite, kol bus daugiau saulės.
BATTERY LEVEL šviesos diodas	Priežastis Sprendimas
Greitai mirksi Akumuliatorius įrengtas netinkamai. Įsitikinkite, kad akumuliatorius įstatytas tinkamai. Įsitikinkite, kad valdymo modulio kabeliai tinkamai prijungti prie akumuliatoriaus. Raudoną kabelį prijunkite prie akumuliatoriaus raudono (+) gnybto, o juoda – prie juodo (-) gnybto.
LED indikatorius iš-jungtas	Akumuliatorius išsekęs. Saulės baterija nepadėta saulės šviesoje.
OUTPUT ON šviesos diodas	Priežastis Sprendimas
Greitai mirksi įkrovimo	stotis prie valdymo modulio prijung-ta pirmą kartą.	Palaukite 30 sekundžių, kol gaminys pradės veikti.
	Perkrauta išvestis arba įvyko išvesties kabe-lio trumpasis jungimas.	Jei gaminys paleidžiamas iš naujo, palaukite 30 sekundžių. Jei nepavyksta išspręsti problemos, išjunkite gaminį ir atjunkite kabelį tarp gaminio ir įkrovimo stoties. Prijunkite kabelį ir paleiskite gaminį iš naujo. Jeigu problemos nepavyksta išspręsti, kreipkitės į įgaliotaji techninės priežiūros specialistą.
LED indikatorius iš-jungtas	Išvestis išjungta ir akumuliatorius yra išse-kęs.	Palaukite, kol akumuliatorius bus visiškai įkrautas.

132 Laikymas ir šalinimas

132.1 Gaminio padėjimas saugoti

• Iki galo jkraukite akumuliatorių. Žr. Akumuliatoriaus jkrovimas psl. 141.
  • IŠJUNKITE gaminj. Žr. Gaminio IŠJUNGIMAS psl. 138.
• Valdymo modulj ir akumuliatorių laikykite sausoje, nuo šalčio apsaugotoje vietoje.
• Jei saulės baterijas ir tvirtinimo sistemą laikote lauke, įsitikinkite, kad jos pritvirtintos taip, kad

negalėtų judėti. Gerai pritvirtinkite tvirtinimo sistemą arba įdėkite į akumuliatoriaus talpą sunkų daiktą, kad nejudėtų.

132.2 Šalinimas

Simbolis Husqvarna ant gaminio nurodo, kad gaminys nepriskiriamas buitinėms atliekoms. Elektroniniams komponentams ir akumuliatoriams perdirbti naudokite vietinę perdirbimo sistemą. Prieš išmesdami gamini, išimkite akumuliatorių.

Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų. Dėl papildomos informacijos kreipkitės į atsakingas vietos institucijas, atliekų

perdirbimo įstaigą arba „Husqvarna“ įgaliotajį techninės priežiūros specialistą.

132.3 Akumuliatoriaus ikrovimas

Prieš padėdami saugoti, įkraukite akumuliatorių.

• Ijunkite gamini, kad saulės baterijos ikrautų akumuliatorių. Visiškai ikraukite akumuliatorių, nejkraudami roboto vejapjovės ikrovimo stotyje.
• Ikraukite akumuliatorių 12 V akumuliatoriaus ikrovikliu, kurio didžiausia ikrovimo srovė yra 10 A.

Pasižymėkite: Akumuliatorius yra visiškai įkrautas, kai akumuliatoriaus įtampa siekia ne mažiau kaip 13,5 V.

133 Techniniai duomenys

133.1 Techniniai duomenys

Valdymo modulis
Išėjimo įtampa, V 28
Išėjimo srovė, A 1,3/2,2/4,2/7,0
IP kodas IPX4
Ilgis, cm 29
Plotis, cm 16
Aukštis, cm 13
Svoris, kg 4
Akumuliatorius
Akumuliatoriaus tipas Gelinis („Pure GEL“), gilaus ciklo
Išėjimo įtampa, V 12
Talpa, Ah 100
Ilgis, cm 41
Plotis, cm 18
Aukštis, cm 23
Svoris, kg 33,5
Saulės baterija
Ilgis, cm 173
Plotis, cm 114
Aukštis, cm 3
Svoris, kg 21,5
