MANUAL DE UTILIZADOR SolarCharger DC HUSQVARNA
85.1 Definições de segurança
Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual.
ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual.
CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual.
Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação.
85.2 Instruções de segurança gerais
ATENÇÃO: Leia o manual do utilizador e certifique-se de que compreende as instruções antes de utilizar o produto.
ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.
- Não coloque o cabo de baixa tensão na área de trabalho do robô corta-relva. Caso contrário, pode provocar danos no cabo de baixa tensão.
- Desligue o cabo de baixa tensão do produto, caso esteja danificado. Um cabo de baixa tensão danificado aumenta o risco de choque elétrico.
- Certifique-se de que compreende as instruções de funcionamento antes de utilizar o produto.
- Certifique-se de que compreende as instruções de manutenção antes de efetuar a manutenção do produto.
- Não efetue modificações neste produto.
- A temperatura de funcionamento do produto é de -5 °C – 45 °C/23 °F – 113 °F.
85.3 Segurança da bateria
ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.
- Não provoque um curto-circuito da bateria.
- Não carregue a bateria num recipiente selado.
- A temperatura de carregamento situa-se entre -20^ / -4^ e 50^ / 122^ . A temperatura de armazenamento situa-se entre -20^ / -4^ e 60^ / 140^ . A temperatura de descarga situa-se entre -40^ / -40^ e 60^ / 140^ .
- A vida útil da bateria diminui se utilizar a bateria a temperaturas ambiente >45^ / >133^ .
86 Introdução
86.1 Apoio
Para apoio relativamente ao produto, contacte o seu revendedor com assistência técnica da Husqvarna.
86.2 Descrição do produto
O produto inclui 1 ou 2 painéis solares, um sistema de montagem, uma caixa de controlo e uma bateria. A caixa de controlo está ligada à estação de carregamento do robô corta-relva. O produto carrega o robô corta-relva com energia solar.
O robô corta-relva carrega diretamente com energia solar a partir do painel solar quando há sol. Se o robô corta-relva carregar diretamente com energia solar, não carrega com a bateria. Isto prolonga o ciclo de vida
da bateria. Quando o robô corta-relva não carrega, a bateria armazena a energia solar. Quando não há sol, o robô corta-relva carrega com a bateria. O robô corta-relva pode carregar com uma bateria totalmente carregada durante 1 a 2 dias. Isto pode variar em diferentes modelos de robôs corta-relva, consumo de energia, horas de funcionamento e luz solar.
Pode instalar 1 ou 2 painéis solares. Instale 2 painéis solares se tiver estas condições para a sua área de trabalho:
- A unidade de fonte de alimentação tem uma corrente de saída de 7 A.
- A área de trabalho é superior a 3500 m ^2 .
- Se for necessário que o robô corta-relva funcione durante uma estação longa sem paragens.
86.3 Vista geral do produto
- Painel solar
- Sistema de montagem
- Bateria
- Caixa de controlo
- Manual do utilizador
- Botão ON/OFF
- Indicador LED do carregamento solar
- Indicador LED do nível da bateria
- Indicador LED da potência de saída
- Tampa para configuração
- Etiqueta da corrente de saída
- Cabo de baixa tensão
- Cabo dividido 37
O produto está em conformidade com as Diretivas UE aplicáveis. A conformidade com as diretivas aplicáveis da UE é declarada pelo fabricante Viva Energi A/S.
O produto não é um resíduo doméstico. Recicle-o numa localização de eliminação aprovada para equipamentos elétricos e eletrónicos.
86.4 Símbolos no produto
Estes símbolos podem ser encontrados no produto.
Certifique-se de que os compreende.
87 Instalação
87.1 Introdução - Instalação
ATENÇÃO: Certifique-se de que lê e compreende o capítulo sobre segurança antes de instalar o produto.
CUIDADO: Utilize material de instalação e peças sobresselentes originais.
Nota: Para mais informações sobre a instalação, consulte www.husqvarna.com.
87.2 Componentes principais para a instalação
• Painéis solares 38.
- Caixa de controlo.
- Bateria.
- Cabo de baixa tensão.
- Estação de carregamento 39.
87.3 Instalar o produto
Pode encontrar mais instruções no manual incluído para o sistema de montagem do painel solar.
ATENÇÃO: Certifique-se de que as fichas dos cabos estão limpas e secas antes de as ligar.
CUIDADO: Coloque o cabo de baixa tensão na área em que o robô corta-relva não realiza a operação de corte.
CUIDADO: Não coloque o cabo de baixa tensão numa bobina ou por baixo da placa da estação de carregamento. Uma bobina provoca interferência com o sinal da estação de carregamento.
- Coloque o painel solar numa área com luz solar durante o dia.
- Certifique-se de que não existem edifícios nem árvores perto do painel solar que possam limitar a luz solar.
- Coloque o painel solar numa posição em que exista um ângulo >25° (A) a partir do ponto mais alto de um objeto na direção sul.
CUIDADO: Não coloque o painel solar na área de trabalho do robô corta-relva.
- Pode utilizar o cabo de baixa tensão da estação de referência para aumentar o cabo entre a caixa de controlo e a estação de referência.
CUIDADO: Não utilize o cabo de baixa tensão do robô corta-relva para aumentar o cabo entre a caixa de controlo e a estação de carregamento.
- Se utilizar 1 painel solar, certifique-se de que o painel solar aponta para sul. Se utilizar 2 painéis solares, certifique-se de que 1 painel solar aponta para oeste e 1 aponta para este.
- Se possível, coloque o painel solar numa superfície rígida e nivelada, e sem relva.
- Após a instalação do produto, a Husqvarna recomenda carregar totalmente a bateria dos painéis solares.
Nota: A bateria fica totalmente carregada após 1 a 2 dias. A Husqvarna recomenda que o produto esteja totalmente carregado antes de ligar o robô corta-relva.
87.4 Definir a corrente de saída para a caixa de controlo
CUIDADO: A corrente de saída tem de ser corretamente configurada para o seu modelo de robô corta-relva. Pode encontrar informações sobre a corrente de saída na unidade de fonte de alimentação do robô corta-relva. Para obter mais informações, consulte o manual do utilizador do robô corta-relva.
-
Remova a tampa na parte da frente da caixa de controlo com uma chave de parafusos plana.
-

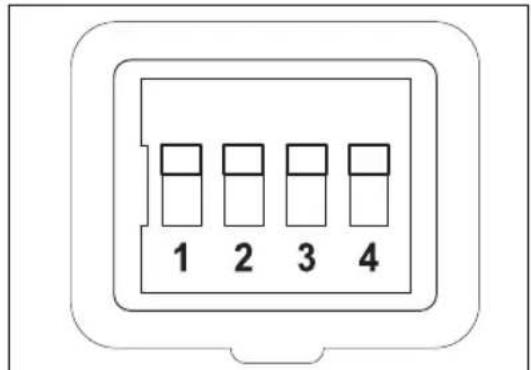

Coloque os 4 interrutores na corrente de saída aplicável. Consulte a tabela abaixo.
| 1,3 Para | baixo | Para ci-ma | Para baixo | Para baixo |
| 2,2 Para | baixo | Para ci-ma | Para baixo | Para ci-ma |
| 4,2 Para | baixo | Para ci-ma | Para ci-ma | Para baixo |
| 7 Para | baixo | Para ci-ma | Para ci-ma | Para ci-ma |
-
Instale a tampa na parte dianteira da caixa de controlo e certifique-se de que veda corretamente.
-
Cole a etiqueta da corrente de saída no produto e marque a corrente de saída que está definida.
88 Funcionamento
88.1 LIGAR o produto
ATENÇÃO: Certifique-se de que lê e compreende o capítulo sobre segurança antes de usar o produto.
- Prima o botão ON/OFF para LIGAR o produto.
Nota: O carregamento solar está ligado quando o indicador LED SOLAR CHARGING apresenta uma intermitência lenta.
88.2 DESLIGAR o produto
- Prima o botão ON/OFF para DESLIGAR o produto. Certifique-se de que os 3 indicadores LED se apagam.
88.3 Indicadores LED no produto para funcionamento
Os indicadores LED especificados na tabela abaixo mostram se o produto funciona corretamente. Se o produto não funcionar corretamente, consulte Indicadores LED no produto para resolução de problemas na página 95.
| LED SOLAR CHARGING Causa | |
| Intermitência lenta O painel solar carrega a bateria. | |
| LED BATTERY LEVEL Causa | |
| Luz constante A bateria funciona corretamente. | |
| LED OUTPUT ON Causa | |
| Luz constante A estação de carregamento está ligada e o robô corta-relva não está na estação de carregamento. | |
| Intermitência lenta O painel solar carrega a bateria do robô corta-relva. | |
89 Resolução de problemas
89.1 Indicadores LED no produto para resolução de problemas
Os indicadores LED no produto mostram o estado do produto:
| LED SOLAR CHARGING | Causa Solução | |
| Intermitência rápida O | painel solar não está instalado corretamente. Os cabos do painel solar não estão corretamente ligados à caixa de controlo. | Instale o painel solar corretamente. Certifique-se de que os 2 cabos do painel solar estão corretamente ligados à caixa de controlo. |
| Tensão demasiado elevada proveniente dos painéis solares. | Se utilizar 2 painéis solares, certifique-se de que estão corretamente ligados. Certifique-se de que o cabo dividido está corretamente instalado entre o painel solar e a caixa de controlo. | |
| O indicador LED está apagado | O produto não recebe luz solar. Aguarde até que haja luz solar. | |
| Luz constante O produto | to não recebe luz solar suficiente.Estamos no anoitecer, na aurora ou no início ou fim da estação. | Aguarde até que haja mais luz solar. |
| LED BATTERY LEVEL | Causa Solução | |
| Intermitência rápida A | bateria não está instalada corretamente. Certifique | que-se de que a bateria está instalada corretamente. Certifique-se de que os cabos da caixa de controlo estão corretamente ligados à bateria. Ligue o cabo vermelho ao terminal vermelho (+) e o cabo preto ao terminal preto (-) da bateria. |
| Tensão demasiado alta. Certifique-se de que os cabos e parafusos da bateria estão bem apertados. | ||
| O indicador LED está apagado | A bateria está descarregada. O painel solar não está sob a luz solar. | |
| LED OUTPUT ON Causa Solução | ||
| Intermitência rápida A | estação de carregamento é ligada à caixa de controlo pela primeira vez. | Aguarde 30 segundos para o produto iniciar. |
| A saída está sobrecarregada ou existe um curto-circuito no cabo de saída. | Se o produto reiniciar, aguarde 30 segundos. Se o problema persistir, DESLIGUE o produto e o cabo entre o produto e a estação de carregamento. Ligue o cabo e reinicie o produto. Se o problema persistir, contacte o técnico de manutenção autorizado. | |
| O indicador LED está apagado | A saída está desligada e a bateria está descarregada. | Aguarde até que a bateria seja carregada. |
90 Armazenamento e eliminação
90.1 Armazenar o produto
- Carregue totalmente a bateria. Consulte a bateria na página 97.
- DESLIGUE o produto. Consulte DESLIGAR o produto na página 94.
- Mantenha a caixa de controlo e a bateria num espaço seco e sem gelo.
- Se mantiver os painéis solares e o sistema de montagem no exterior, certifique-se de que estão bem fixos e que não se podem mover. Fixe firmemente o sistema de montagem ou coloque
um objeto pesado no recipiente da bateria para evitar movimentos.
90.2 Eliminação
O símbolo no produto Husqvarna significa que o produto não é um resíduo doméstico. Utilize o sistema de reciclagem local para baterias e componentes eletrónicos. Retire a bateria do produto antes de o eliminar.
Respeite os requisitos de reciclagem locais e os regulamentos aplicáveis. Para obter mais informações, contacte as autoridades locais, a localização de reciclagem ou o seu técnico de assistência autorizado Husqvarna.
- LIGUE o produto para permitir que os painéis solares carreguem a bateria. Carregue totalmente a bateria sem carregar o robô corta-relva na estação de carregamento.
- Carregue a bateria com um carregador de bateria de 12 V com uma corrente de carregamento máxima de 10 A.
Nota: A bateria está totalmente carregada quando a tensão da bateria for de, no mínimo, 13,5 V.
90.3 Carregar a bateria
Carregue a bateria antes de a armazenar.
91 Especificações técnicas
91.1 Especificações técnicas
| Caixa de controlo | |
| Tensão de saída, V 28 | |
| Corrente de saída, A 1,3/2,2/4,2/7,0 | |
| Código IP IPX4 | |
| Comprimento, cm 29 | |
| Largura, cm 16 | |
| Altura, cm 13 | |
| Peso, kg 4 | |
| Bateria | |
| Tipo de bateria GEL puro, ciclo profundo | |
| Tensão de saída, V 12 | |
| Capacidade, Ah 100 | |
| Comprimento, cm 41 | |
| Largura, cm 18 | |
| Altura, cm 23 | |
| Peso, kg 33,5 | |
| Painel solar | |
| Comprimento, cm 173 | |
| Largura, cm 114 | |
| Altura, cm 3 | |
| Peso, kg 21,5 | |
