NÁVOD NA OBSLUHU SolarCharger DC HUSQVARNA

134.1 Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode.

VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

VÝSTRAHA: Pred používaním výrobku si prečítajte návod na obsluhu a uistite sa, že porozumiete uvedeným pokynom.

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

• Výrobok používajte len so zariadením, ktoré odporúča spoločnosť Husqvarna.
• Neumiestňujte nízkonapát'ový kábel do pracovnej oblasti robotickej kosačky. Mohlo by to viest' k poškodeniu nízkonapát'ového kábla.
• Ak je nízkonapătový kábel poškodený, odpojte ho od výrobku. Poškodený nízkonapătový kábel zvyšuje riziko úrazu elektrickým prúdom.
• Pred použitím výrobku sa uistite, že ste porozumeli pokynom na obsluhu.
• Pred údržbou výrobku sa uistite, že ste porozumeli pokynom na údržbu.
• Nepokúšajte sa výrobok upravovat'.
• Prevádzková teplota výrobku je -5 °C – 45 °C/23 °F – 113 °F.

134.3 Bezpečnost' akumulátorov

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Akumulátor neskratujte.
• Akumulátor nenabíjajte v utesnenej nádobe.
• Teplota nabíjania je od -20 °C/-4 °F do 50 °C/122 °F. Skladovacia teplota je od -20 °C/-4 °F do 60 °C/140 °F. Teplota vybíjania je od -40 °C/-40 °F do 60 °C/140 °F.
• Životnost' akumulátora sa znižuje, ak používate akumulátor v prostredí s teplotou >45 °C/>133 °F.

135 Úvod

Technickú podporu pre výrobok vám poskytne váš servisný predajca Husqvarna.

135.2 Popis výrobku

Výrobok obsahuje 1 alebo 2 solárne panely, systém upevnenia, ovládaciu skrinku a akumulátor. Ovládacia skrinka je pripojená k nabíjacej stanici robotickej kosačky. Výrobok nabíja robotickú kosačku solárnou energiou.

Robotická kosačka sa nabíja priamo solárnou energiou zo solárneho panela, ked' svieti slnko. Ak sa robotická kosačka nabíja priamo solárnou energiou, nenabíja sa akumulátorom. Tým sa predlžuje životnosť akumulátora.

Ked' sa robotická kosačka nenabíja, akumulátor uchováva solárnu energiu. Ked' nesvieti slnko, robotická kosačka sa nabíja akumulátorom. Robotická kosačka sa môže nabíjat' s plne nabitým akumulátorom 1 až 2 dni. Tento čas sa môže líšit' podľa rôznych modelov robotických kosačiek, spotreby energie, prevádzkových hodín a slnečného žiarenia.

Môžete nainštalovat' 1 alebo 2 solárne panely. Ak máte tieto podmienky pre vašu pracovnú oblast', nainštalujte 2 solárne panely:

• Napájací zdroj má výstupný prúd 7 A.
• Pracovná oblast' je viac ako 3500 m².
• Ak je potrebné, aby robotická kosačka fungovala dlhé obdobie bez prestávok.

135.3 Prehľad výrobku

1. Solárny panel
2. Systém upevnenia
3. Akumulátor
4. Ovládacia skrinka
5. Návod na obsluhu
6. vypínač
7. Indikátor LED solárneho nabíjania
8. Indikátor LED úrovne nabitia akumulátora
9. Indikátor LED výstupného výkonu
10. Veko na konfiguráciu
11. Štítok výstupného prúdu
12. Nízkonapätový kábel
13. Rozdeľovací kábel 58

Tento výrobok je v súlade s príslušnými smernicami EÚ. Súlad s platnými smernicami EÚ deklaruje výrobca Viva Energi A/S.

VAROVANIE: Používajte originálne náhradné diely a inštalačný materiál.

Poznámka: Ďalšie informácie o inštalácii nájdete na stránke www.husqvarna.com.

136.2 Hlavné komponenty na inštaláciu

• Solárne panely 59.
- Ovládacia skrinka.
- Akumulátor.
• Nízkonapät'ový kábel.
• Nabijacia stanica 60.

Čalšie pokyny nájdete v návode priloženom k systému upevnenia solárneho panela.

VÝSTRAHA: Pred pripojením skontrolujte, či sú koncovky káblov čisté a suché.

VAROVANIE: Nízkonapátový kábel umiestnite na plochu, kde robotická kosačka nekosí.

• Solárny panel umiestnite na plochu, na ktorú svieti slnko počas dňa.
• Uistite sa, že v blízkosti solárneho panela nie sú žiadne budovy alebo stromy, ktoré by mohli obmedzit' slnečné žiarenie.

- Solárny panel umiestnite do polohy, kde je uhol >25° (A) od najvyššieho bodu objektu v južnom smere.

A >25°

- Solárny panel umiestnite do blízkosti nabíjacej stanice robotickej kosačky.

VAROVANIE: Solárny panel neumiestňujte do pracovnej oblasti robotickej kosačky.

- Pomocou nízkonapät'ového kábla referenčnej stanice môžete predlžit' kábel medzi ovládacou skrinkou a referenčnou stanicou.

VAROVANIE: Nepoužívajte nízkonapát'ový kábel robotickej kosačky na predlženie kábla medzi ovládacou skrinkou a nabíjacou stanicou.

- Ak používate 1 solárny panel, uistite sa, že solárny panel smeruje na juh. Ak používate 2 solárne panely, uistite sa, že 1 solárny panel smeruje na západ a 1 na východ.

- Po inštalácii výrobku spoločnost' Husqvarna odporůča úplne nabit' akumulátor pre solárne panely.

Poznámka: Akumulátor je plne nabitý po 1 – 2 dňoch. Spoločnosť Husqvarna odporúča, aby bol výrobok pred spustením robotickej kosačky plne nabitý.

136.4 Nastavenie výstupného prúdu pre ovládaciu skrinku

VAROVANIE: Výstupný prúd musí byt' správne nastavený pre váš model robotickej kosačky. Informácie o výstupnom prúde nájdete na napájacom zdroji robotickej

kosačky. Ďalšie informácie si prečítate v návode na obsluhu robotickej kosačky.

1. Plochým skrutkovačom odstráňte veko na prednej strane ovládacej skrinky.

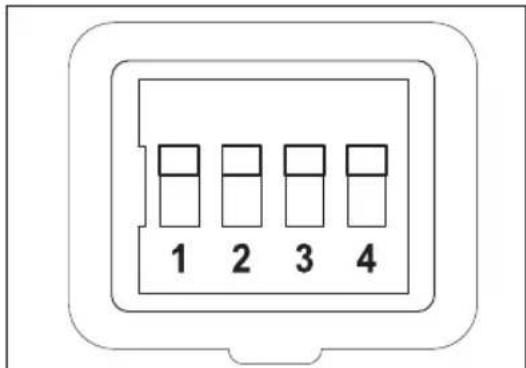

2. Nastavte 4 spínače na príslušný výstupný prúd. Pozrite si nižšie uvedenú tabulku.

1 2 3 4

1. Na prednú stranu ovládacej skrinky nainštalujte veko a uistite sa, že je správne utesnené.

2. Na výrobok pripevnite štítok výstupného prúdu a označte, ktorý výstupný prúd je nastavený.

137 Prevádzka

137.1 Zapnutie výrobku

VÝSTRAHA: Pred používaním výrobku si prečítajte kapitolu o bezpečnosti a uistíte sa, že rozumiete informáciám, ktoré sa v nej uvádzajú.

Poznámka: Solárne nabíjanie je zapnuté, ked' indikátor LED SOLAR CHARGING pomaly bliká.

137.2 Vypnutie výrobku

137.3 Indikátory LED prevádzky na výrobku

Indikátory LED uvedené v nasledujúcej tabulke ukazujú, či výrobok funguje správne. Ak výrobok nefunguje správne, pozrite si čast' Indikátory LED riešenia problémov na výrobku na strane 146.

Indikátor LED SOLAR CHARGING Pričina
Pomaly bliká Solárny panel nabija akumulátor.
Indikátor LED BATTERY LEVEL Príčina
Nepretržite svieti Akumulátor funguje správne.
Indikátor LED OUTPUT ON Príčina
Nepretržite svieti Nabíjacia stanica je zapnutá a robotická kosačka nie je v nabíjacej stanici.
Pomaly bliká Solárny panel nabíja akumulátor roboticnej kosačky.

138 Riešenie problémov

138.1 Indikátory LED riešenia problémov na výrobku

Indikátory LED na výrobku signalizujú stav výrobku:

Indikátor LED SO-LAR CHARGING	Príčina Riešenie
Rýchlo bliká Solárny panel	panel nie je správne nainštalovaný.Káble solárneho panela nie sú správne pripojené k ovládacej skrinke.	Nainštalujte solárny panel správne. Uistite sa, že 2 káble solárneho panela sú správne pripojené k ovládacej skrinke.
	Príliš vysoké napätie zo solárnych panelov. Ak	použivate 2 solárne panely, uistite sa,že sú solárne panely správne pripojené. Uistite sa, že je rozdelovací kábel správne na-inštalovaný medzi solárny panel a ovládaciu skrinku.
Indikátor LED nesvieti	Výrobok nedostáva slnečné žiarenie. Počkajte	na slnečné žiarenie.
Nepretržite svieti Výrobok	nedostáva dostatočné slnečné žia-renie. Je súmrak, úsvit alebo začiatok alebo koniec sezóny.	Počkajte na viac slnečného žiarenia.
Indikátor LED BAT-TERY LEVEL	Príčina Riešenie
Rýchlo bliká Akumulátor	nie je správne namontovaný. Uistite sa, či je	akumulátor správne nainšta-lovaný. Uistite sa, či sú káble ovládacej skrin-ky správne pripojené k akumulátoru. Pripojte červený kábel k červenej svorke (+) a čierny kábel k čiernej svorke (-) na akumulátore.
	Príliš vysoké napätie. Uistite sa, či sú káble a	skrutky akumulátora pevne pripojené.
		Skontrolujte, či nie je akumulátor poškodený a či je správne nasadený.
Indikátor LED nesvieti	Akumulátor je vybitý. Solárny panel nie je na sl	slnečnom svetle.
		Nie je dostatok slnečného žiarenia.
		Ak je to potrebné pre pracovnú oblast', nain- štalujte 2 solárne panely.
		Vypnite výrobok, počkajte 10 sekúnd a po- tom zapnite výrobok.
		Nabite akumulátor solárnym panelom. Nedo- volte, aby sa robotická kosačka nabijala, kým sa akumulátor solárnych panelov úplne ne- nabije. Ak problém pretrváva, nabite akumu- látor 230 V nabijačkou.
Indikátor LED OUT-PUT ON	Príčina Riešenie
Rýchlo bliká Nabijacia	stanica je pripojená k ovládacej skrinke prvýkrát.	Počkajte 30 sekúnd, kým sa výrobok spustí.
	Výstup je pret'ažený alebo je na výstupnom kábli skrat.	Ak sa výrobok reštartuje, počkajte 30 sek- Únd. Ak problém pretrváva, vypnite výrobok a odpojte kábel medzi výrobkom a nabijacou stanicou. Pripojte kábel a reštartujte výrobok. Ak problém pretrváva, obrát'te sa na schvále- ného servisného technika.
Indikátor LED nesvieti	Výstup je vypnutý a akumulátor je vybitý. Počkajte, kým sa akumulátor nabije.

139 Skladovanie a likvidácia

139.1 Uskladnenie výrobku

• Úplne nabite akumulátor. Pozrite si čast' Nabijanie batérie na strane 148.
  • Vypnite výrobok. Pozrite si čast' Vypnutie výrobku na strane 145.
• Ovládaciu skrinku a akumulátor uchovávajte v suchom a nezamízajúcom priestore.
• Ak solárne panely a systém upevnenia uchovávate vonku, uistite sa, že sú pevne pripojené a nemôžu sa pohybovat'. Pevne pripevnite systém upevnenia alebo do nádoby na akumulátor vložte t'ažký predmet, aby sa zabránilo pohybu.

139.2 Likvidácia

Symbol na výrobku Husqvarna znamená, že výrobok nepredstavuje komunálny odpad. Využite miestny recyklačný systém na elektronické komponenty

a akumulátory. Pred likvidáciou výrobku z neho vyberte akumulátor.

Dodržiavajte miestne požiadavky v oblasti recyklácie a platné predpisy. Ďalšie informácie vám poskytnú miestne úrady, recyklačné miesta alebo autorizovaný servisný technik spoločnosti Husqvarna.

- Zapnite výrobok, aby solárne panely nabili akumulátor. Akumulátor úplne nabite bez nabíjania robotickej kosačky v nabíjacej stanici.

- Nabite akumulátor 12 V nabíjačkou s maximálnym nabíjacím prúdom 10 A.

Poznámka: Akumulátor je úplne nabitý, ked' je napätie akumulátora minimálne 13,5 V.

140 Technické údaje

Ovládacia skrinka
Výstupné napätie, V 28
Výstupný prúd, A 1,3/2,2/4,2/7,0
IP kód IPX4
Dížka, cm 29
Šírka, cm 16
Výška, cm 13
Hmotnosť, kg 4
Akumulátor
Typ akumulátora Čistý GEL, hlboký cyklus
Výstupné napätie, V 12
Kapacita, Ah 100
Dížka, cm 41
Šírka, cm 18
Výška, cm 23
Hmotnosť, kg 33,5
Solárny panel
Dížka, cm 173
Šírka, cm 114
Výška, cm 3
Hmotnosť, kg 21,5
