BRUGSANVISNING EPOS RS1 HUSQVARNA

10.1.6 Symboler på produiten

Den har Produkten overensstammer med gallande EU-direktiv.

Den har produiten overensstammer med gallande direktiv for Storbritannien.

Sluttningar som ar for branta maste avgransas med begrangsningskabeln. Lutningen (%) beraknas som den vertikala hojden delat med det horisontella avstandet. Exempel: 10~cm / 100~cm = 10% .

17.1 Sikkerhedsdefinitioner

Advarsler, forholdsrregler og bemaerkninger bruges til at pege pa saerligt vigtige dele af brugsanvisingen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstaende personer for risiko for personskade eller ødsfald ved tilssidesættelse af instruktionerne i brugsanvisningen.

BEMAERK: Bruges, hvis der er risiko for skader pa Produktet, andre materialer aller det omgivende omrade ved tilidesaettelse af instruktionerne i brugsanvisingen.

Bemark: Bruges til at give yderligere oplysninger, der er nodvendige i en given situation.

17.2 Generelle sikkerhedsinstruktioner

ADVARSEL: Laes falgende
adverselsinstruktioner, inden du bruger\ produktet.

Overhold de nationale bestemmelier om elektrisk sikkerhed.
- Produktet mä kun bruges sammen med den strømforsyningsenhed, der blevet leveret af Husqvarna.
- Produktet mä kun benyttes med det udstyr, som anbefales af producenten. Alle andre former for brug er forkerte. Producentens instruktioner angäende betjening/vedligeholdelse skal ffolges nøjagtigt.
- Produktet mä kun betjenes, vedligeholdes og repareres af personer, der har fuldstændigt kendskap til dens særlige egenskaber og regler vedrørende generel sikkerhed. Læs brugervjledningen omhyggeligt igennem, og sorg for at have forstæt indholdet, inden du bruger produit.

• Husqvarna garanterer ikke fuld kompatibilitet mellem produktet og andre typer tradløse systemer, sasom fjernbetjeninger, radiosendere, teleslynger, nedgravet dyreindhegning eller lignende.
• Produktets oprindelige udformning mA ikkeændres. Enhver form forænding foretages pa eget ansvar.
• Undersøg Produktet for skader, før du starter det. Brug ikke Produktet, hvis det er beskadiget
• Driftstemperaturen for referencestationen er -20 ^ C til 45^ .Driftstemperaturen for EPOS Plugin er 0^ til 45^ .Opbevaringsttemperaten for referencestation og EPOS Plug-in er -20^ til 70 ^ C

17.3 Sikkerhedsinstruktioner til installation

ADVARSEL: Laes falgende
adverselsinstruktioner, inden du bruger\ produktet.

• Anbring ikke strømforsyningen på et sted, hvør der er risiko for, at den kan blive våd. Placer ikke strømforsyningen på jorden.
• Indkapsl违法犯罪. Kondensvand kan skade strormforsyningen og ogere risikoen for elektrisk stod.
• Risiko for elektrisk stød. Tilslut kun strømforsyningen til en skikkontakt, der er tilsluttet en fejlstrømsafbryder (RCD). Gældende for USA/ Canada. Hvis strømforsyningen er installereret udendørs: Risiko for elektrisk stød. Tilslut kun til en overdækket GFCI-stikforbindelse (RCD) af klasse A, som har etvejrbestandigt cabinet med udstyretstikprop indsat eller fjernet.
• Sørg for, at stikkene på lavspændingskablet og stromforsyningsenheden er rene og tørre, før du tilslutter dem.

• Der er risiko for nedfaldende genstande under installationen af referencestationen. Dette kan medføre persokade.

• Strömforsyningskablet og forlaengerkablet skal vare,uden for arbejdsområdet for at forbindre beskadigelse af kablerne.

• Der er risiko for at falde ned, nár referencestationen installereres i en hij position. Sørg for, at du har en stabil position, nár du installerer referencestationen.

17.4 Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende
adverselsinstruktioner, inden du bruger Produktet.

• Tag stikket til produktet ud af stikkontakten, for du rengør eller udforer vedligeholdelse på produit.

17.5 I tilfaelde af tordenvejr

For at mindske risikoen for beskadigelse af elektriske komponenter i referencestationen anbefaler vi, at strømforsyningen til referencestationen afbrydes, hvis der er risiko for tordenvejr. Tilslut strømforsyningenigen,NDAR der ikke er risiko for tordenvejr.

18 Indledning

18.1 Indledning

Serienummeret findes på produktets typeskit og på produktkassen. Brug serienummeret, nár du skal registrere dit produit på www.husqvarna.com.

18.1.1 Support

Tal med din Husqvarna-serviceforhandler for at fasupport til dit produit.

18.1.2 Produktbeskrivelse

Bemærk: Husqvarna opdaterer regelmæssigt sineprodukters udseende og Funktion. Se Support pa side 51.

EPOS™-referencestationen modtager satellitesignaler og sender korrektionsdata til robotplaaneklipperen. EPOS™

Plug-inanvender satellitesignaler og korrektionsdata fra referencestationen til positinering.

EPOS ^TM -systemet indeholder en robotpleneklipper, en ladatastation og en referencestation. Robotpleneklipperen og referencestationen modtager satellitesignaler til positionering. Referencestationen er stationer og sender korrektionsdata til robotpleneklipperen for at fa en nogagtig position for pleneklipperen. Arbejdso MRdet oprettes virtuelt i en app ved at betjene produktet og tilfoge styringspunkter for at oprette et kort i en app.

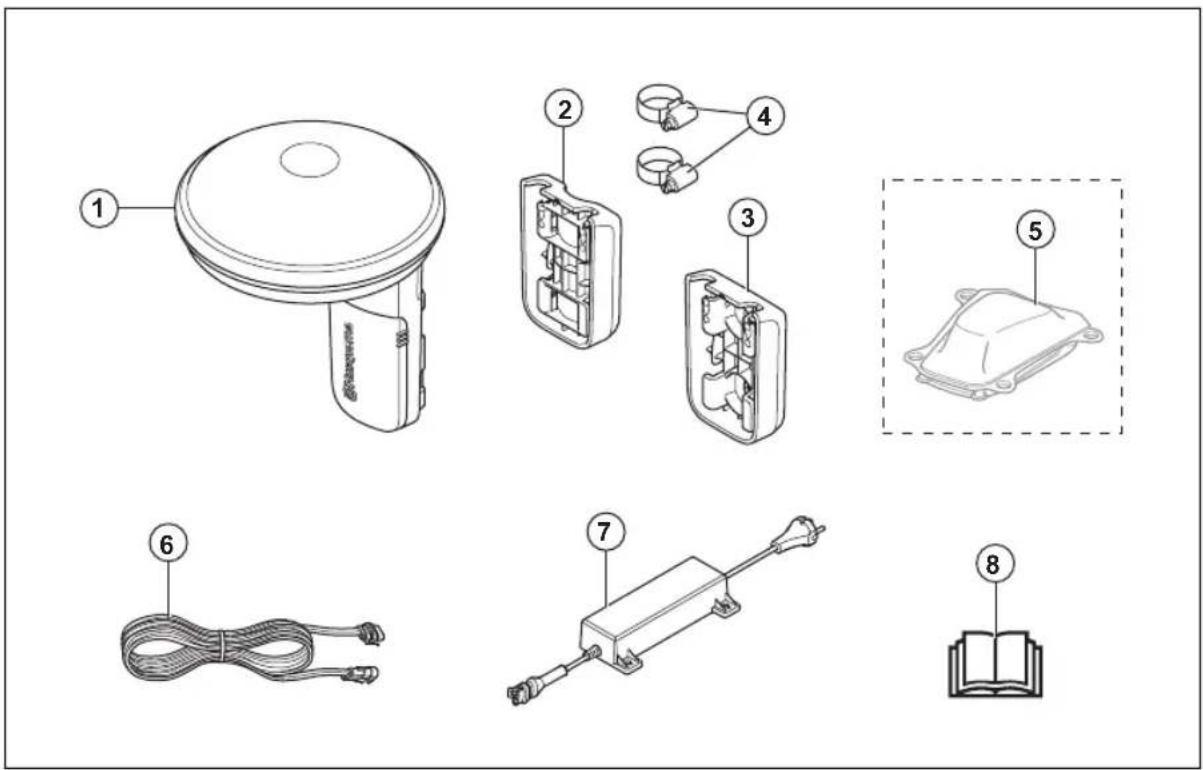

18.1.4 Produktoversigt

1. Referencestation
2. Stangbeslag
3. Vægbeslag
4. Slangeklemmer

5. Automower EPOS™ Plug-in

6. Lavspændingskabel

7. Ström Forsyning 20
8. Brugervejledning

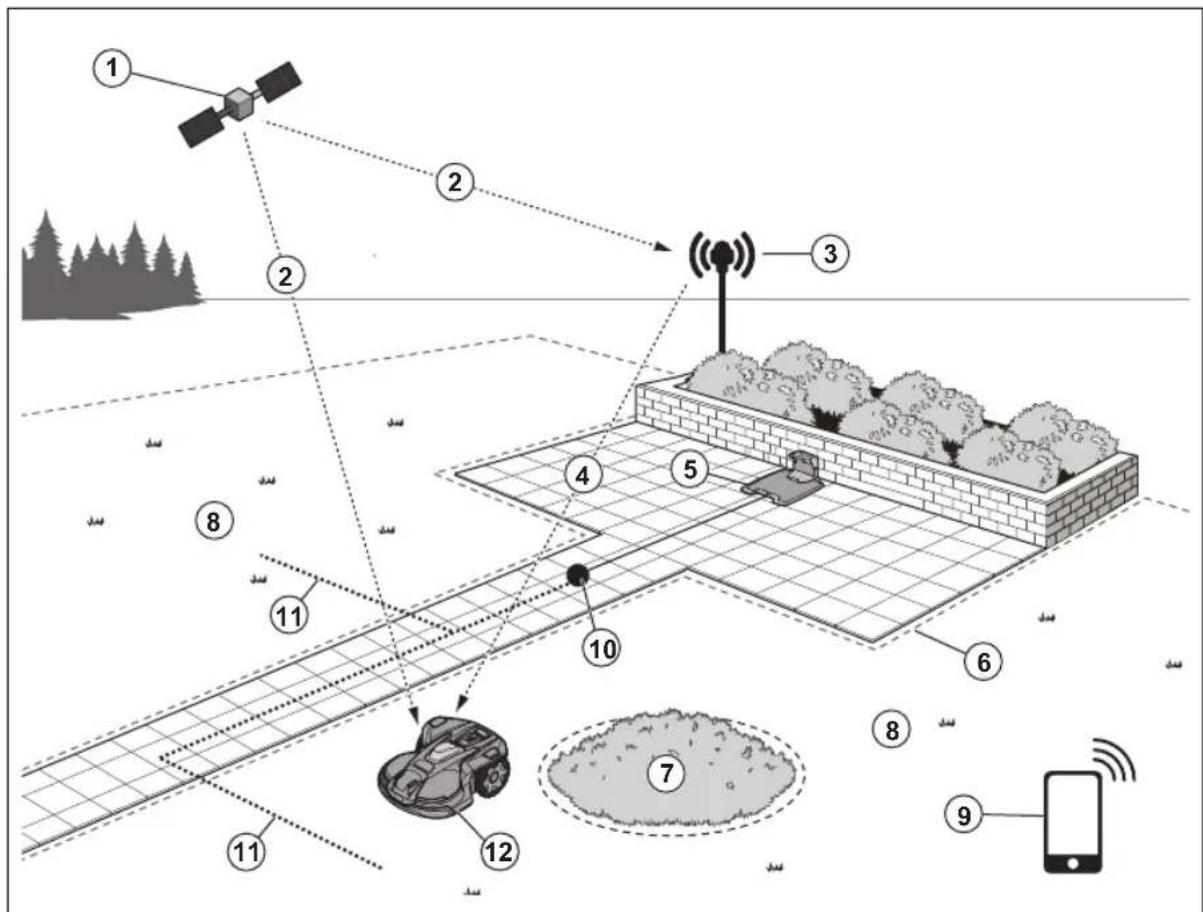

18.1.5 Systemoversigt

1. Satellitter
2. Satellitesignaler
3. Referencestation
4. Korrektionsdata
   5.Ladestation 21
5. Virtuelle grænser
6. Stay-out zone
7. Arbejdsomrade
8. Mobil ench 22
9. Dockingpunkt
10. Transportst
11. Robotplaenekipper med EPOS™ Plug-in-kit23

18.1.6 Symboler på produitet

Disse symboler forekommer på produit. Sørg for, at du forstår dem.

Produktet overholder gelaeldende EUDirektiver.

Dette produit overholder gaeldende UKdirektiver.

Det er ikke tilladt at bortskaffe
dette produkt som almindeligt
husholdningsaffald. Overhold de nationale bestemmelse, og brug det lokale genbrugssystem.

Brug en aftagelig strøm Forsyning, som defineret pa typeskiltet ved sider af symbolet.

Bemærk: Andre symboler/mærkater på produitet henviser til certificeringskrav på visse markered.

18.1.7 Symboler i appen

Viser styrken af det radiosignal, som produit modtager fra referencestationen.

Status er EPOS-bekraeftet. Produktet har en nogagtig position og retning. Dette er nodvendigt for at betjene Produktet automatisk og for at installere kortobjeker.

Status er EPOS-handling ndvendig. Produktet har en nogagtig position, men det er ndvendigt at betjene Produktet manuelt aller automatisk for at fa en nogagtig retning.

Status er EPOS-sogning. Produktet har\ ikke en nøjagtig position og søger after\ satellitsignaler og korrektionsdata for at fæ\ en nøjagtig position.

19 Installation

19.1 Introdukton - Installation

ADVARSEL: Laes, og sorg for at have forstaet kapitlet om sikkerhed, fdr du installerer produktet.

ADVARSEL: Læs og forsta sikkerhedskapitlet i manualen til robotplæneklipperen, før du installerer Produktet.

BEMAERK: Brug originale reservedeleg og installationsmaterialie.

Bemærk: Se www.husqvarna.com for mere information om installation.

19.2 Primaerekomponentertilinstallation

Installationen inkluderer falgende componenter:

• Robotplaeneklipper 24, der klipper graesplauen automatisk.
  Ladestation 25, der oplader Produktet.
• Strøm Forsyning 26, der til suttes ladestationen, og en 100-240 V stikkontakt.

• Strømforsyning, der tilsluttes referencingstationen, og en 100-240 V stikkontakt.

• Referencestation, der modtager satellitsignaler og sender korrektionsdata til robotplæneklipperen.

• Automower EPOST Plug-in 27
• Mobil enhed med Automower Connect-appen til at udfore installationen og indstillingerne for produitet.

BEMAERK: Hullemed vand i plaenen kan forarsage beskadigelse af Produktet.

BEMAERK: Laes kapitlet om installation, for du starter installationen.

• Lav en oversigt over arbejdsområdet og medtag alle forhindringer. Det gør det nemmere at undersøge, hvor ladestationen, referencestationen og de virtuelle grænser skal placeres.
• Saet et mærke på oversigten, hvor ladestationen, referencingstationen, vedligeholdelsespunktet, transportstierne og de virtuelle grænser for arbejdsområdet og Bliv ude-zoner skal placeres.
• Følg instruktionerne for afstande mellem genstande, der blokerer udsynet.
• Udfyd hullerne i plænen for at gøre den jegn.
• Klip græsset, for du installerer Produktet. Sørg for, at græsset maksimalt er 10 cm / 4 tomm er højt.

Bemerk: De Forste par uger after installationen kan lydniveauet vare hojere end saedvanligt, narproduktet klipper graesset. Lydniveauet falder after et stykke tid.

19.4 Sādan undersøges, hvor referencestationen skal placeres

BEMAERK: Hvis der er en lynafleder i nærheden, ma referencestationen ikke installeres hjojere end lynaflederen.

BEMAERK: Undlad at installere referencestationen pa en flagstang. Referencestationens bevegelser paivirker de korrektionsdata, der sendes til produktet med den nogagtige position.

• Installer referencestationen på et fast objekt, som ikke kan flyttes eller roteres.

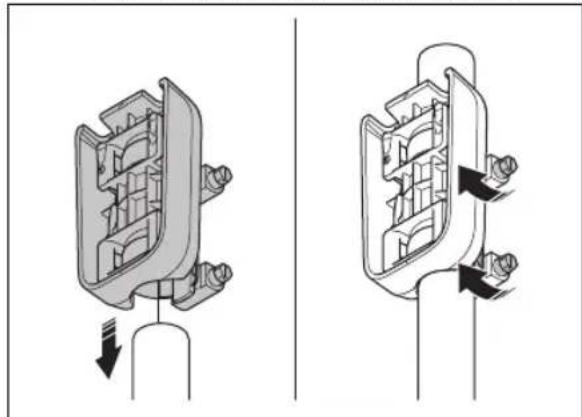

• Installer referencestationen pa en stolpe aller en væg. Stolpen skal have en diameter pa 27-36 mm for at passage til tilbehoret pa referencestationen.

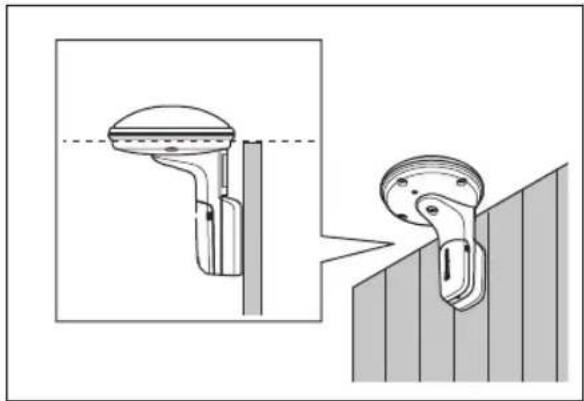

Bemerk: Hvis referencestationen er installereret pa en vag, skal den overste del af referencestationen vare over vaggen. Metalgenstande kan forarsage interferens med referencestationens signal.

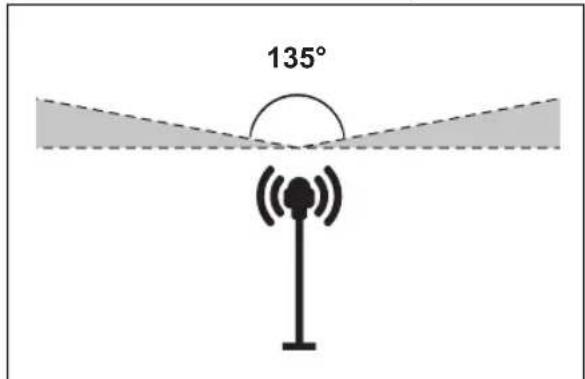

• Sorg for, at referencestationen har fuldt udsyn til himlen. Det er nødvendigt, at minimum 135 af referencestationen har et fuldt udsyn til himlen.

• Installer referencestationen i minimum 2 meters højde.
  Sorg for, at afstanden melem referencestationen og robotplaeneklipperen er minded end 100 m. Genstande melem referencestationen og robotplaeneklipperen kan reducere afstanden.

19.5 Sādan undersøger du, hvor strømforsyningen skal placeres

• Placer strømforsyningen i et område med et tag og med beskyttelse mod sol og regn.
• Placer stromforsyningen i et omrade med god ventilation.
• Anvend en fejstrømsafbryder (RCD), nr du tilslutter stromforsyningen til en stikkontakt.
• Trak om nødvendigt lavspændingskablet ud. Lavspændingskablet kan forlænges op til 100 m.

19.6 Undersogelse af, hvor Iadestationen skal placeres

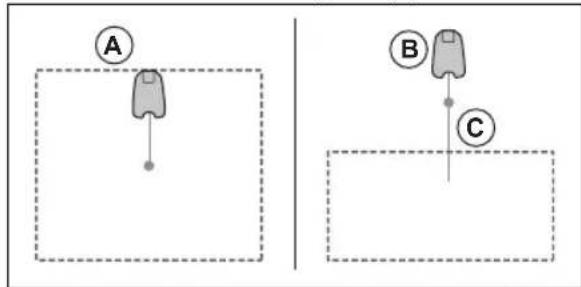

• Du kan placere ladestationen inden for arbejdsområdet eller.uden for arbejdsområdet.Det er ikke nødvendigt at have en transportsti, hvis ladestationen er placeret i arbejdsområdet (A). Transportstier er ikke nødvendige, hvisprodukter erHLT inde i arbejdsområdet, nar det er ved ladestationens dockingpunkt. Hvis ladestationen og dockingpunktet (B) ikke er i arbejdsområdet, skal du installere en transportsti (C).

• Ladestationen kan placeres i en Automower -garage.

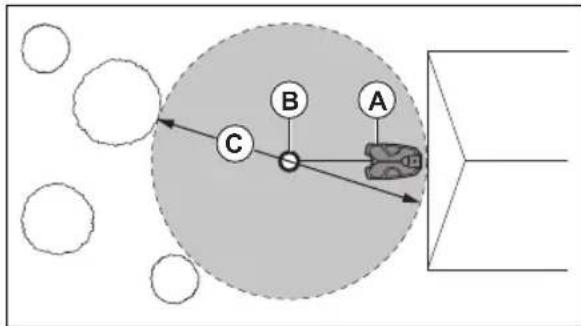

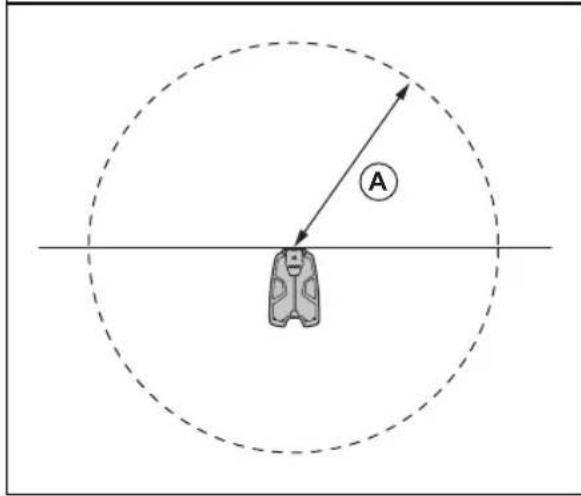

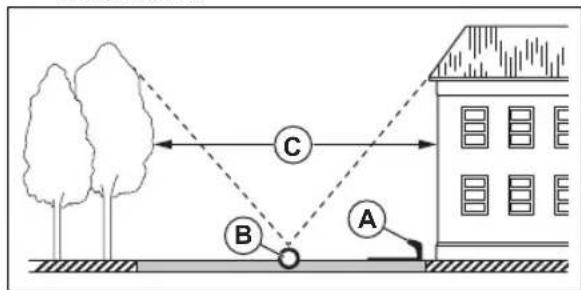

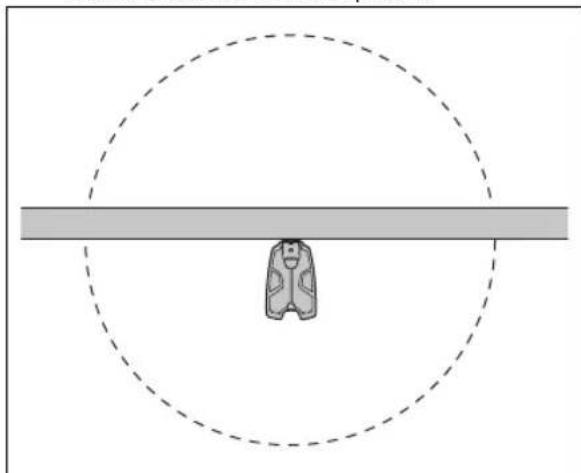

• Placer ladestationen (A) et sted, hvor dockingpunktet (B) har uhindret udsyn til himlen. Ladestationens dockingpunkt (B) er der, hvor produktet stopper, nr det bakker fra ladestationen. Bakdistanten kan indstilles til 70-250 cm. Husqvarna anbefaler en minimumaufstand pa 6 m (C) ledig plads foran ladestationen.

Hvis produkt mikne ma bruges i en del af dockingomradet, skal du placere en beskyttende vag, der er minimum 15 cm i hojden. Dockingomradet (A) er et rundt omrade omkring ldestationen med en radius pa 3 m.

Bemerk: Produktet bruger ladestationens signal til at soge after ladestationen, när den befinder sig i dockingområdet.

• Placer ladesstationen naer en stikkontakt.
• Placer laddestationen på en plan overflade.
• Ladestationens bundplade má/IPke bojes.

Hvis arbejdsomradyet er opdelt i to dele, som er adskilt af en stejl skraning, anbefaler Husqvarna, at ladestationen placeres i den nederste del.

BEMAERK: Installer er ladestationen, hvis der er metalgenstande i jorden. Metalgenstande kan forarsage interferens med ladestationens signal.

19.7 Sādan undersøger du, hvor stromforsyningen skal placeres

BEMAERK: Sorg for, at knivene pa produitet icke skaerer lavspændingskablet over.

BEM/ERK: Viki likes lavspændingskablet i en spole, og placer det ikke under pladen på ladestationen. Spolen skaber interferens med signalet fra ladestationen.

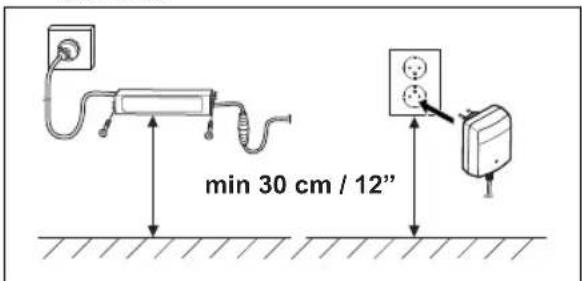

• Placer strømforsyningen i et område med et tag og med beskyttelse mod sol og regn.
• Placer stromforsyningen i et omrade med god ventilation.
• Brug en fejstrømsafbryder (RCD) med en udlosningsstrøm pa maks. 30 mA, nár du slutter stromforsyningen til stikkontakten.

Lavspændingskabler i forsellige laengder fas som tilbehør.

19.8 Sādan undersøges det, hvor de virtuelle grænser skal installereres

BEMAERK: Hvis arbejdsomradet er i umiddelbar naerhed af vandomrader, skraninger, skraenter aller offentlig vej, skal der vare en beskyttende vaeg. Vaeggen skal vare pa min. 15 cm i hojden.

For at sikre en grundig klipning uden stoj skal du isolere alle hindringer som f.eks. traer, rodder og sten.

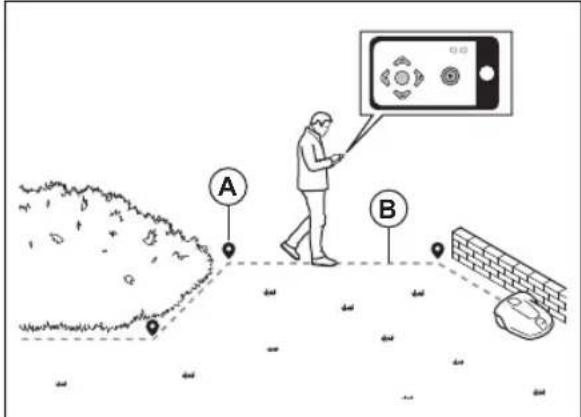

Lav en oversigt over arbejdsomradet, for du installerer de virtuelle graenser.

19.9 Sādan installeres kortobjekter i nærheden af bygninger og træer

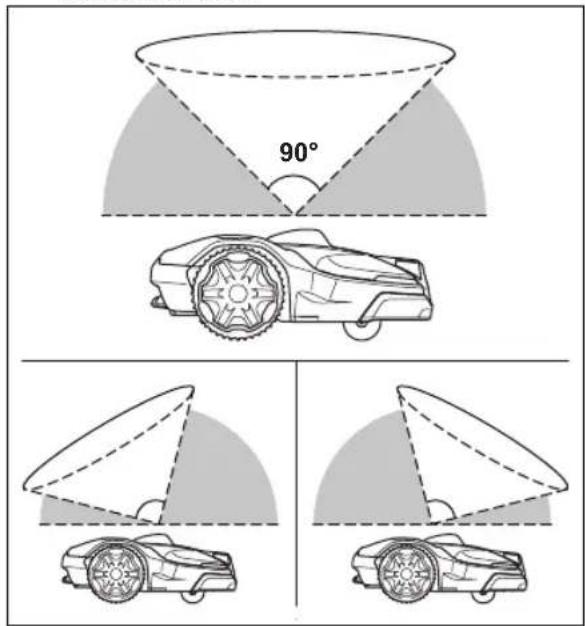

• Sorg for, at 90^ -delen af himlen er synlig, der hvor Produktet betjenes.

Bemark: Produktet kan ikke modtage signaler fra satellitten til navigation, hvis udsigten til himlen er blokeret.

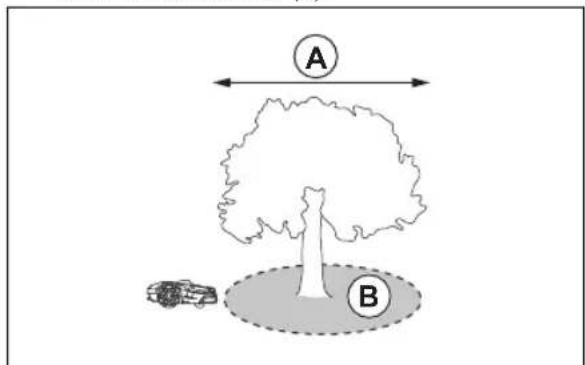

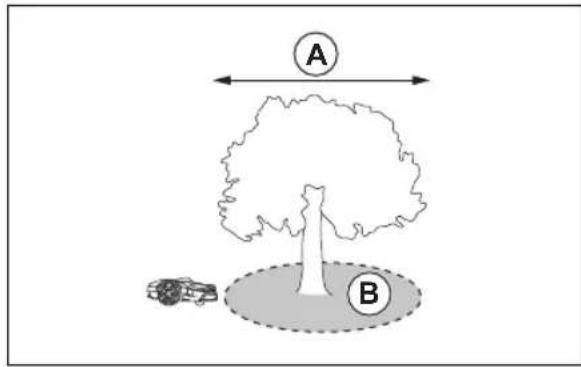

• Lav en stay-out-zone (B) omkring traer aller en groupe traer med traekroner, der er mere end 4 m i diameter (A).

Bemark: Traeer ell er en gruppe traer med trakroner, der er mere end 4 m i diameter (A), kan forarsage, at produkt stopper midertidigt produkt. Mindre traer forarsager normalt ikke interferens med produktets fonction.

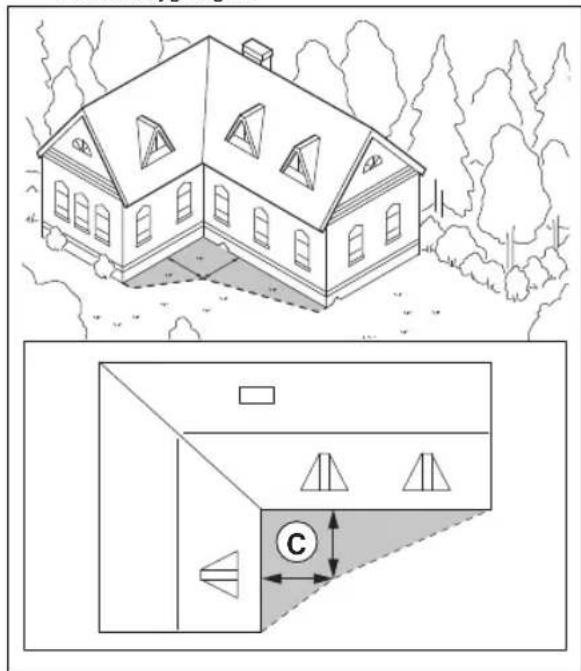

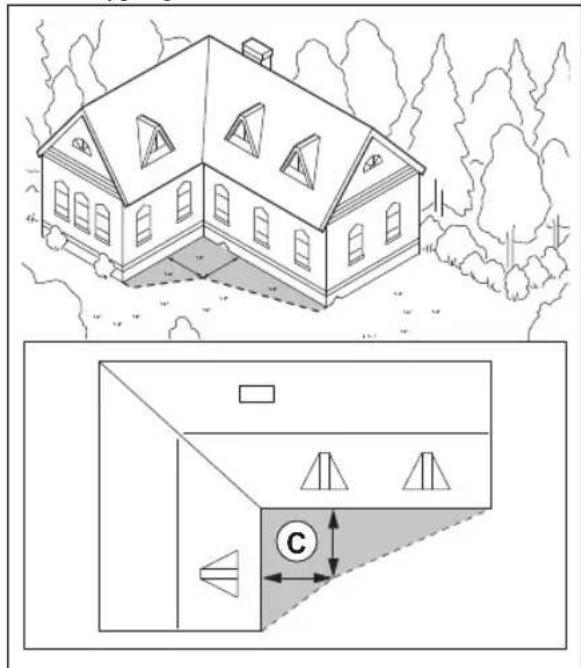

• For L-formede bygninger skal den virtuelle granse installeres ved en minimumsafstand (C) pa 1.5 m fra bygningerne.

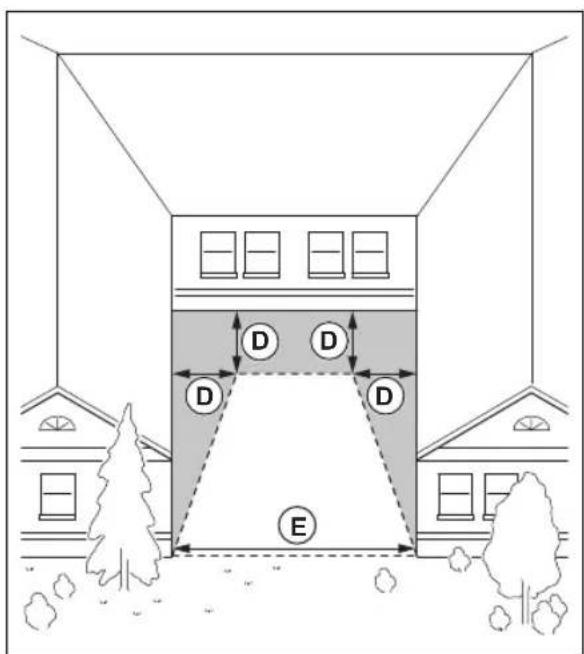

Hvis du vil installerere virtuelle grænser i et område med en U-formet byngning, skal du sorge for, at afstanden (E) er minimum 6 m. Hvis byngningen er højere end 3 m, skal du sorge for, at afstanden (E) er dobbelt sa hj som den højeste byngning. Installer den virtuelle grænse i en minimumsafstand (D) pa 1.5 m fra byngningen.

- Sørg for, at omraderne mellem objekterne har en afstand (F) pa minimum 4 m.

Bemærk: Til omrader med en bredde pa mindre end 4 m kan der laves en transporteje, som robotplæneklipperen kan kore igennem.uden at klippe.

19.9.1 Passager

En passage er en sekction, som har en virtuel granse pa haver side og dermed danner forbindelse mellem to

dele af arbejdsomradet. Bredden af passagen kan vare minimum 2 m for at opna et godt klipperesultat.

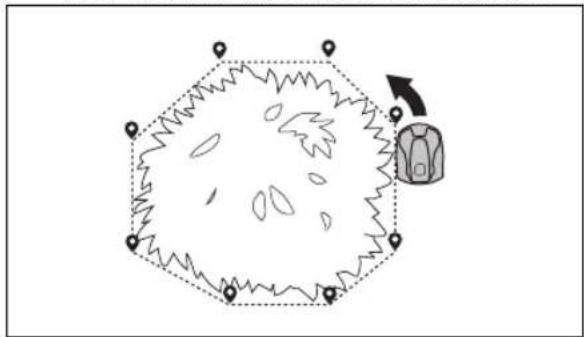

19.9.2 Sādan undersøges det, hvor der skal oprettes stay-out-zoner

• Opret stay-out-zoner omkring objekter, der er storre end 2 × 2 m.
• Sørg for, at stay-out-zonen omfatter hele området, hvorprodukter ikke køre (B).

Bemærk: Du ma化进程 en stay-out-zone pa tvær as arbejdso madet for at forhindre, at produktet kommer ind i dele af arbejdso madet (A).

• Sørg for, at stay-out-zonen er mindst 30 × 30 cm.

Skräninger, der er for stejle, skal isoleres ved hjælp afafgrænsningskablet. Hældningsgraden (%) beregnessom den lodrette højde dividérét med den vandrette distance. Eksempel: 10cm / 100cm = 10% .

• Skräninger, der er stejlere end den maksimal tilladte hældning, mA ikke medtages i arbejdsområdet. Isoler skräningen med en stay-out-zone.
• Installer de virtuelle graenser pa skräninger, der er mindre stejle end den maksimalt tilladte haelding for den virtuelle granse.
• For skraninger, som støder op til en öffentlig vegj, anbringes en sikkerhedsbarriere pa mindst 15 cm langs den ydre kant af skraningen. Du kan bruge en mur ell er et hegn som sikkerhedsbarriere.

For at fa et systematisk monster anbefaler Husqvarna, at du indstiller retningen af det systematiske monster lige op ad skrangen.

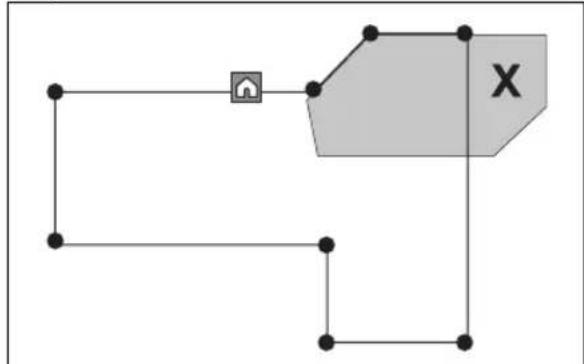

19.9.4 Sādan bruges EPOS-understöttelse via kabelfunktion

Afgrænsningskablet kan installereres til at fungere med EPOS-systemet. Installerer afgrænsningskablet, hvis satellitsignalerne er svage. Det kan vaere i en del af arbejdso MRdet er et omrade, hvor du har installerer et transportsti. Se i brugervjledningen til robotplæneuklipperen, hvordan du installerer afgrænsningskablet.

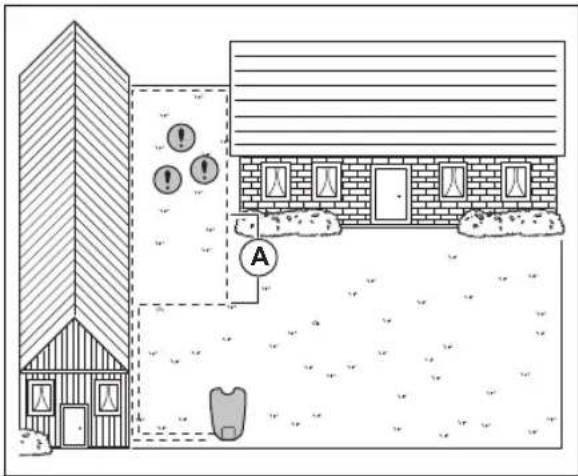

Bemærk: Brug ikke afgrænsningskablet til at udvide arbejdsområdet.

Anbring en del af afgraensningskablet (A) ca. 2 m fra det omrade, hvor satellitsignalet er svagt.

Aktiver EPOS-understelltse via kabelfunktionen, när afgrænsningskablet er installereret. Vælg Tilbehør > EPOS-understelltse via kabel> Aktiver i Automower Connect-appen.
- Forlaeng afgraensningskablet i arbejdssomraret, hvisprodukter fortsetter med at stoppe i en del af arbejdssomraret.
- Forlaeng afgraensningskablei arbejdso MRdet, hvis produkt et ike kan beveege sig fra omradet med afgraensningskable.

1. Installer EPOS Plug-in. Se Sadan installere EPOS-plug-in pa side 59.
2. Installer Automower Connect-appen pa din mobile enhed. Se Automower Connect pa side 60.
3. Udfør en parring mellem produit og Automower Connect-appen. Udfor opsætningen afEPOS™i Automower Connect -appen. Se Sādan udføres opsætningen af EPOS™ pa side 60.
4. Installer ladatastationen. Se Installation af ladatastationen pa side 60.
5. Installer referencestationen. Se Installation af referencestationen pa side 61.
6. Lav et kort med arbejdsomrader, stay-out-zoner, transportstier og vedligeholdesespunkter. Se Installation af kortets objekter pa side 63.
7. Brug Automower Connect-appen til at lave indstillinger for Produktet. Se Automower Connect pa side 60.

Bemark: Du kan finde flere oplsninger om indstillingerne i appen i brugervejledningen til robotplaeneklipperen.

19.10.1 Sádan installere EPOS plug-in

Folg instruktionerne for installation i brugervjledningen til Automower® EPOS™ Plug-in.

19.10.2 Sādan udføres opsætningen af EPOS™

Nár produktet sættes på ON første gang, er der nogle grundlaeggende indstillinger, der skal foretages, for Produktet kan betjenes. Du skal ochs parre produktet og Automower Connect-appen for at installere objektterne på kortet,ændre indstillingerne og betjene produktet. Brug Automower Connect-appen på din mobile enhed eller i Automower Connect-appen.

1. Indstilproduktil ON.

Bemerk: Produktets Bluetooth®-parringstilstand er aktiveret i 3 minutter. Hvis parringsystemen mellem produit og den mobile enhed ikke er fuldfør inden for 3 minutter, skal du indstille produit til OFF og derefter indstille produit til ON.

1. Log pá din Husqvarna-konto i Automower Connect-appen.
2. Start Bluetooth ® pa din mobile enhed.
3. Vaelg Mine plaeneklippere i Automower Connect- appen, og tilfoj dit produkt.
4. Indtast fabrikspinkoden.
5. Følg vegledningen til opsætningen af EPOS ^TM i Automower Connect-appen. Udfor en parring med referencestationen og ladestationen, og installer kortobjekterne.

Bemærk: Det er kun ndvendigt at foretag en parring mellem Automower Connect-appen og Produktet en gang.

19.10.3 Automower Connect

Automower Connect er en gratis app til din mobile ench. Brug appen til installation, indstlinger og betjening af dit produkt. Du kan ogsa finde flere oplysninger om f.eks. alarm og statistik i Automower Connect-appen.

Appen har to muligheder for tilslutning: Tilslutning med lang rækkevidde via mobilnettet og Bluetooth®-tilsutninq med kort rækkevidde.

• Instrumentpanel, der viser Produkts aktuelle status og batteriets ladetilstand.

Bemark: Ikke alle lande understotter en mobilforbindelse til Automower Connect pa grund af regionale mobilnetsystemer. Den medfalgende Automower Connect-livsidsservice gelder kun, hvis der er en tredjepartsunderleverandor af i arbejdso MRdet.

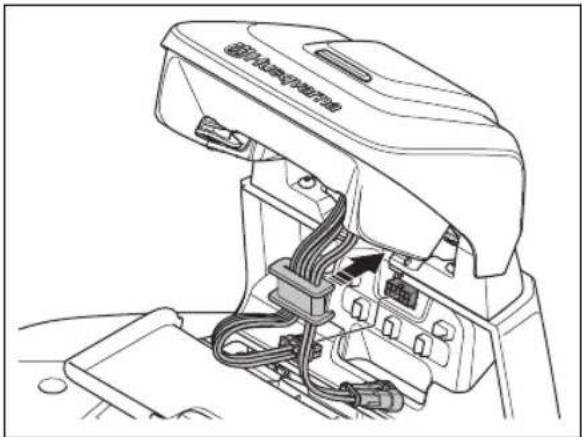

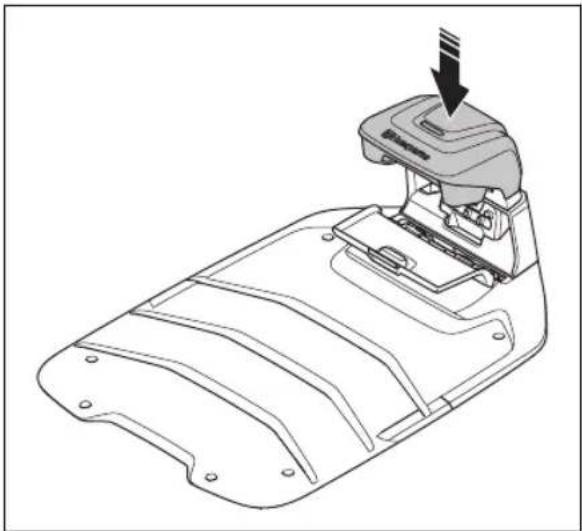

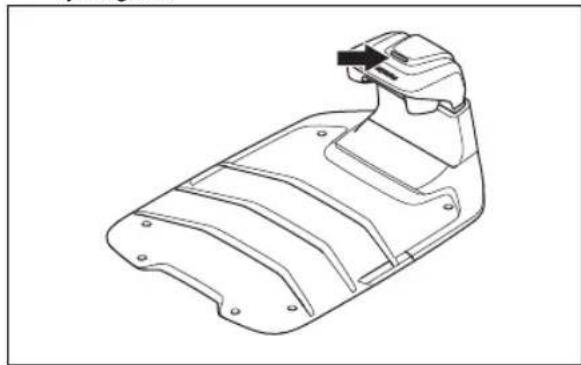

19.10.4 Installation at Iadestationen

Læs og forstå instruktionerne om ladestationen. Se Undersøgelse af, hvor ladestationen skal placeres pá side 55.

BEMAERK: Du ma ikke lave nye huller i ladestationens plade.

BEMAERK: Sæt ikke dine fødder på ladestationens bundplade.

ADVARSEL: Sorg for, at stikkene pa lavspændingskabet og strømforsyningsenheden er rene og tøre, før du tilslutter dem.

Nár du tilslutter strømforsyningen, mä du kun benytte et stikudtag, som er tilsluttet en fejlstrømsafbryder (RCD).

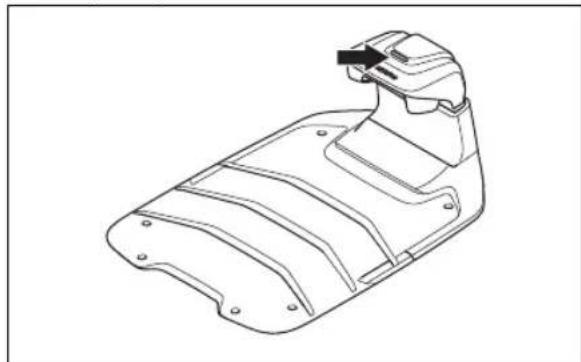

19.10.4.1 Installation of Iadestationen

BEMAERK: Du ma ikke lave nye huller i ladestationens plade.

BEMAERK: Sæt ikke dine fødder på ladestationens bundplade.

ADVARSEL: Sorg for, at stikkene på lavspændingskabet og strømforsyningsenheden er rene og tøre, før du tilslutter dem.

Nár du tilslutter strømforsyningen, mamu kun benyitte et stikudtag, som er tilsluttet en fejlstrmsafbryder (RCD).

1. Laes og forstå instruktionerne om ladestationen. Se Undersøgelse af, hvor ladestationen skal placeres pa side 55.
2. Placer laddestationen i det valgte omrade.

Bemerk: Undlad at fastgore ladestationen til jorden med skruerne, indtil guidekablet er installereret.

1. Abn lugen pa forsiden af ladatastationen.
2. Fastgor toppen af Iadestationen.

1. Vip toppen af Iadestationen.
2. Sæt tyllen med kablerne på plads.
3. Slut kablet til Iadestationen.

1. Tilslut lavspændingsktablet til Iadestationen.
2. Luk lugen pa forsiden af ladestationen.
3. Placer strømforsyningen i en højde på mindst 30 cm / 12 in.

1. Tilslut strømforsyningsktablet til en udendørstikkontakt med 100-240 V.

Bemerk: Produktet kan placeres i ladestationen for at oplade, mens du installerer afgraensningsktablet.

1. Fastgor lavspændingsktablet i jorden med plokker,
   eller grav kablet ned.
2. Tilslut ledningerne til ladestationen after installation af afgrensningsktablet og guidektablet er fuldført.
3. Fastgør ladestationen til jorden med de medfølgende skruer after guidekablet er installereret.
   19.10.4.2 Udfrelse af en visuel kontral af ladesstationen
4. Sorg for, at LED-indikatorlampen på ladestationen lyser gront.

1. Hvis LED-indikatorlampen ikke lyser grønt, skal du kontrollere installationen. Se LED-indikatorlampe på ladestationen på side 71 og Installation af ladestationen på side 60.

19.10.5 Installation of referencestationen

Du kan installere referencestationen pa en stolpe aller en vaeg.

BEMAERK: Referencestationens bevagelser paivirker de korrektionsdata, der sendes til produit med den nogagtige position. Referencestationen skal installereres stramt pa stolpen aller vaeggen.

BEMAERK: Elementerne på kortet skifter position, hvis du flytter referencestationen. Juster elementerne på kortet, aller udfor installationen igen i Automower Connect appen.

19.10.5.1 Sādan monteres beslaget pa en vaeg

Bemerk: Skruer medfolger ici. Brug skruer, der passer til vægmaterialet.

1. Hold armen pa referencestationen pa væggen. Saet 2 mærker pa væggen til de 2 skruer.

Bemark: Sorg for, at den overste del af referencestationen er over vaqgen.

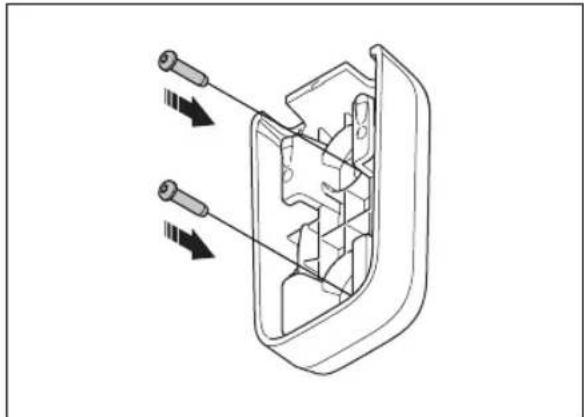

1. Bor huller ved de 2 mærker i væggen til de 2 skruer.
2. Monter beslaget pa væggen med de 2 skruer.

19.10.5.2 Sádan monteres beslaget pá en stang

1. Fastgør stangen stramt til en væg, et tag eller jorden. Sørg for, at stangen ikke kan bevæge sig.

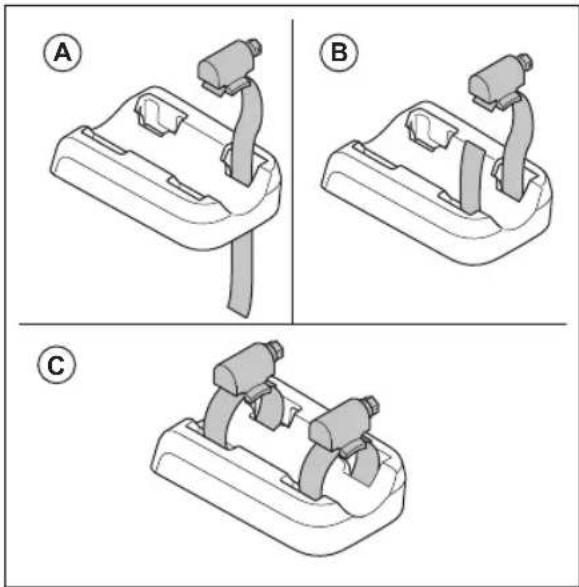

2. Før slangeklemmerie gennem abningen pa bagsiden af beslaget.

1. Fastgör beslaget på stangen, og spænd slangeklemmerne med en flad skruetrækker.

19.10.5.3 Sādān monteres referencingstationen

1. Hold referencingstationen over beslaget, og juster armen pa referencingstationen i forhold til abningerne i beslaget.
2. Skub referencestationen ned for at fastgore den til beslaget.

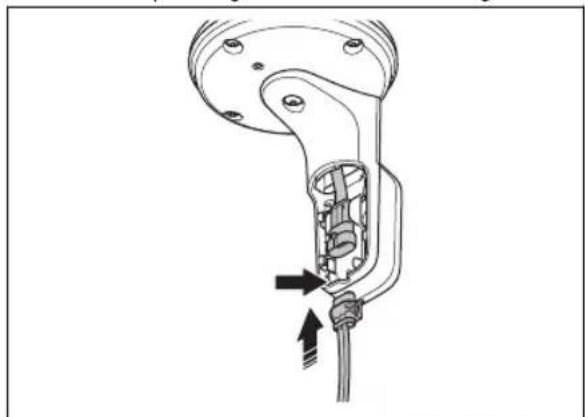

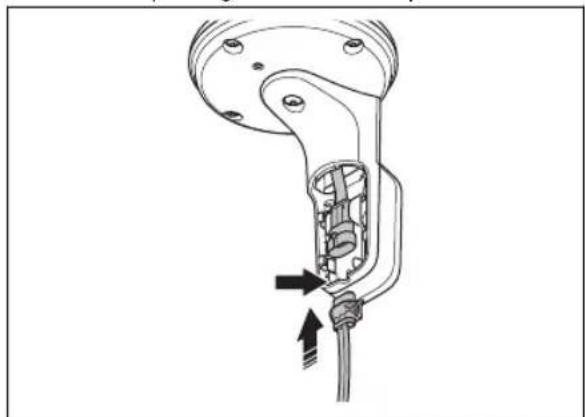

1. Tilslut lavspændingskablet til referencestationen. Sæt lavspændingskablet ind i kabelabningen.

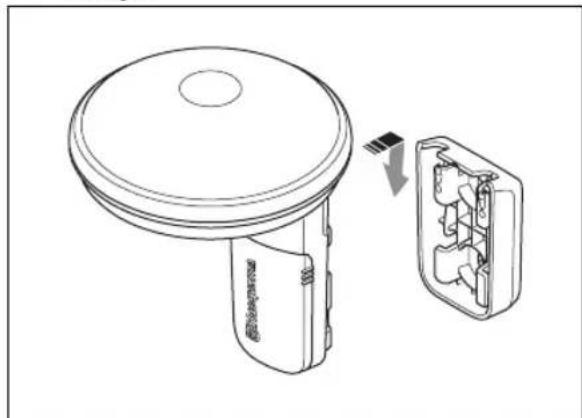

1. Installer kabeldaekslet.
2. Tilslut lavspændingsktablet fra referencestationen til stromforsyningen.
3. Fastgor lavspændingskablet til vaeggen aller stangen med kabelbindere.

BEMAERK: Hvis

lavspændingskablet ikke er stramt forbundet med kabelbindere, kan det blive beskadiget i HARD vind.

1. Anbring stromforsyningen 30-200 cm over jorden. Se Sadan undersoer du, hvor stromforsyninger skal placeres pa side 55.
2. Tilslut strømforsyningskablet til en udendør stikkontakt med 100-240 V.

Bemark: LED-indikatoren på referencestationen blinker gront i nogle minutter. LED-indikatoren lyser konstant gront, nar referencestationen er i drift. Se LED-indikatorlampen på referencestationen på side 71.

19.10.6 Installation af kortets objekter

Laes og forsta instruktionerne om, hvor kortobjkterne skal installereres. Se Sadan undersøges det, hvor de virtuelle graenser skal installereres pa side 57.

Pakortetkanduinstalleredeobjekter,derfolgeri appen:

Arbejdssomrader(A)
Stay-out-zoneR(B)
Transportsti (C)
Ladestation (D)
Vedligeholdelsespunkt (E)
Referencestation (F)
Arbejsomrade (sekundaert omrade) (G)

Det er不同程度 et at fà en komplet kortinstallation.

Et arbejdsomrade angives af virtuelle grænser. Der kan maksimalt installeres arbejdsomrader og sekundere omrader pa et kort.

Der er to typer arbejdsoMRader:

• Et arbejdsomrade, der har en laddestation erer forbundet til den med en transportsti, hvorproduktet fungerer automatisk.

• Et sekundaert omrade er et arbejdsomrade.uden ladatastation og ingen transportsti. Produktet skal flyttes manuelt til og fra arbejdsomradyet.

En transportsti er en specificeret sti mellem dockingpunktet foran ladestationen og et arbejdsomrade. Produktet kan fungere automatisk pa donne sti, men klipper ikke graes. En transportsti kan midlertidigt aktiveres og deaktiveres i appen.

Der kan laves stay-out-zoner, hvis der er omrader, hvor Produktet ikke ma anvendes. En stay-out-zone angives af virtuelle grænser. Stay-out-zoner kan midlertidigt aktiveres og deaktiveres i appen.

Et vedligeholdelsespunkt er en angivet position, hvor Produktet kan parkeres. Det kan f.eks. bruges som et servicepunkt, hvor der udfores vedligeholdelse af Produktet. Vedligeholdelsespunktet er forbundet til dockingspunktet via en sti.

Hvis du vil installerere objekter på kortet, skal du betjene produit med appDrive-installationen for at tilfoje styringspunkter på kortet. Se Sadan installereres objekter på kortet på side 64.

19.10.6.1 Sādan installereres objekter på kortet

Styringspunkterne (A) er positioner, der udgør de virtuelle grænser og stier (B). Linjerne er lige mellem styringspunkterne. Det anbefales at bruge sa fá waypoints som muligt. For hvert arbejdsomrade og de tilhorende stay-out-zoner og transportssti er det samlede maksimale antal waypoints 800. Husqvarna anbefaler, at du maksimalt tilfojer 1000 waypoints for at fuldføre installationen af kortet. Du kan justere placeringen af styringspunkter i appen after installation af kortet. Brug flere waypoints for at lave øvne kurver. Husqvarna anbefaler at indstille minimumafstanden pa 30 cm mellem waypoints. Du kan justere placeringen af styringspunkter i appen after installation af kortet.

BEMAERK: Loft og flyt ikke Produktet mellem styringspunkterne, nár du installerer kortobjekterne. Brug appDrive til korrekt installation.

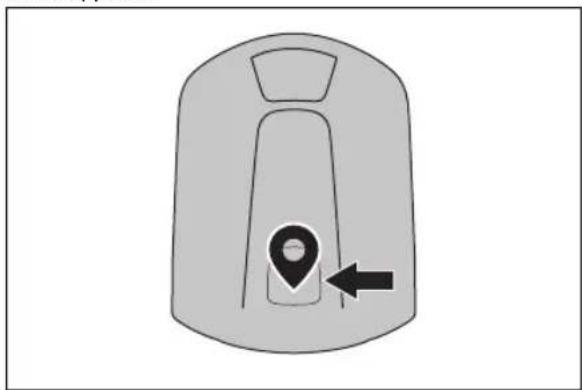

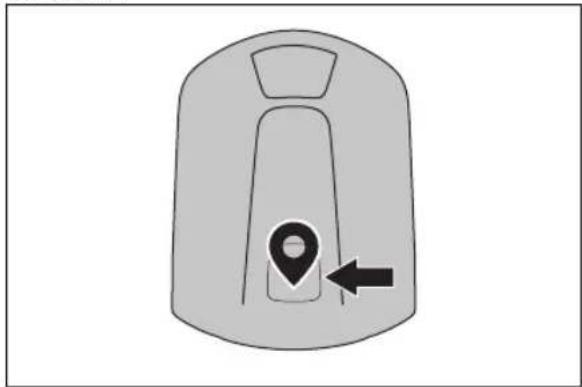

Bemærk: Styringspunktets position, nár du

installer er arbejdsomrade aller en Bliv ude-zone, er i forreste venstre hjørne af Produkctet. Arbejdsomraret er angivet af de virtuelle grænser. Produktet kan ikke klippe alt graësset i arbejdsomraret på grund af kniv Diskens placering.

Bemærk: Styringspunktets position, nár du

installer en transportsti aller en sti til et vedligeholdelsespunkt, er midten af produitet mellem drivhjulene.

• Sørg for, at du er i nærheden af produktet og tilsluttet produktet med appen med Bluetooth®.

• Sorg for, at status er EPOSTM bekrafteti appDrive.

Bemark: En spilcontroller med Bluetooth® kan brugesammen med appDrive til at betjene Produktet.

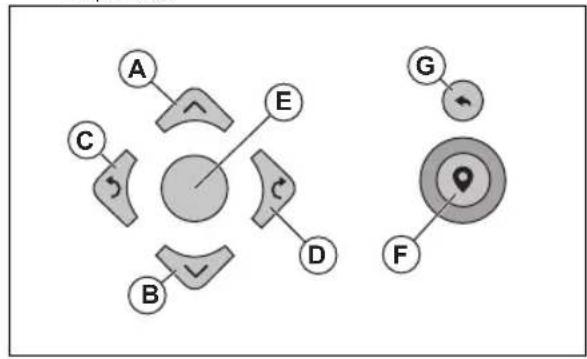

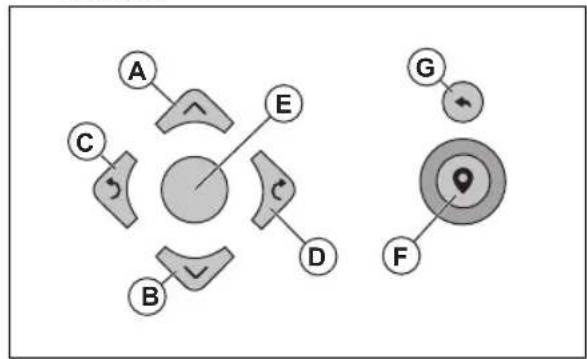

Vaelg det objekt, du vil installerere, og brug knapperne i appDrive-installationen til at betjeneproduktet.
- Brug op-knappen (A) til at flytte Produktet fremad.
- Brug ned-knappen (B) til at flytteproduktet bagud.
- Brug venstre pileknap (C) til at drejeprodukter til venstre.
- Brug højrepileknap (D) til at dreje Produktet til højre.

• Brug den midterste knap (E) som joystick til at bevage og dreje Produktet i en hvilken som helst retning.
• Brug styringspunktknappen (F) til at tilfoje et styringspunkt på kortet.
• Brug fortyd-knappen (G) til at fjerne det seneste waypoint.

Bemærk: Gå 2-3 m bag produit, nr du betjener produit med appDrive.

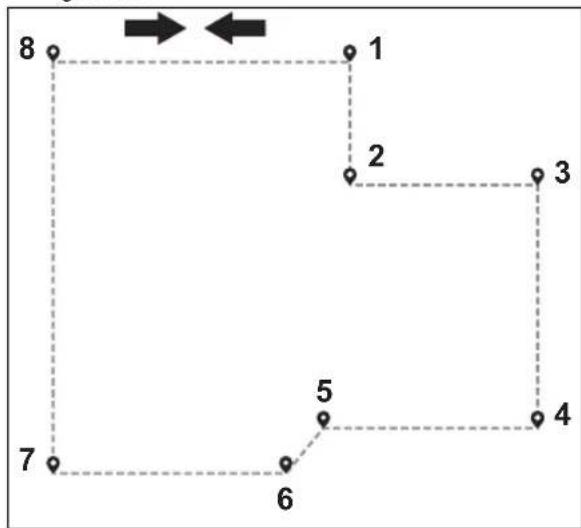

Sádan oprettes et arbejdsområde

Der kræves mindst 3 styringspunkter for at oprette et arbejdsmråde.

• Betjen Produktet med uret rundt om græsen af arbejdsområdet.
• Tilfoj styringspunkter pa kortet. Tilfoj styringspunkterne minimum 3 cm fra forhindringer.

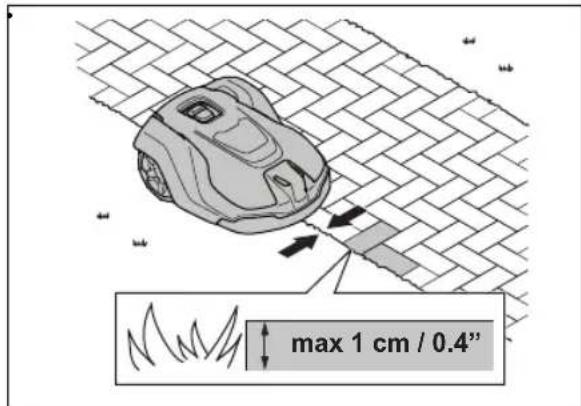

• Tilføj et waypoint for at fã Produktet til at klippe græsset ved kanten mellem graesplænen og stenstien. Sørg for at dækker kanten af graesplænen og stenstien, nãr du tilføjer et waypoint. Produktet kan dække kanten, hvis stenens højde er maks. 1 cm i forhold til plænen.

• Tilfoj styringspunktet i det yderste hjørne for at installere den virtuelle græanse rundt om et hjørne.

• Du mä ikke indstille styringspunkter, der udgør en virtuel græanse, pa tvaers af sig selv i det samme arbejdsområde.
  Gem arbejdso MRdet for automatisk at forbinde det feste og sidste styringspunkt med en virtuel granse.

Sádan oprettes en stay-out-zone

Min. 3 styringspunktter er nødvendige for at oprette en stay-out-zone.

• Betjen Produktet mod uret rundt om groensen af stay-out-zonen.
• Tilfoj styringspunkter pa kortet. Tilfoj styringspunkterne minimum 3 cm fra forhindringer.
• Du mä ikke indstille styringspunkter, der udgør en virtuel grænse, pa tværs af sig selv i den samme stay-out-zone.
  Gem stay-out-zonen for automatisk at forbinde det Forste og sidste waypoint med en virtuel graanse.

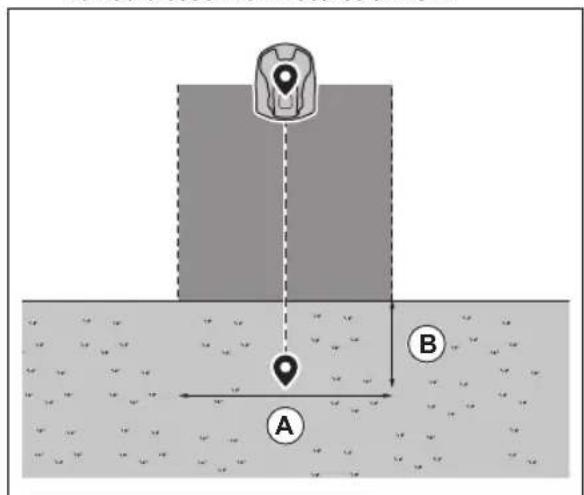

Sádan opretes en transportesti

• Betjen Produktet, og tilføj styringspunkter på kortet for at installere en transportsti. Start i et arbejdsområde min. 1 meter fra den virtuelle græanse.
• Installerer transportstien vinkelret pa arbejdsomradsets virtuelle granse.
• Du mä ikke installere en transportsti på tværs af en stay-out-zone.

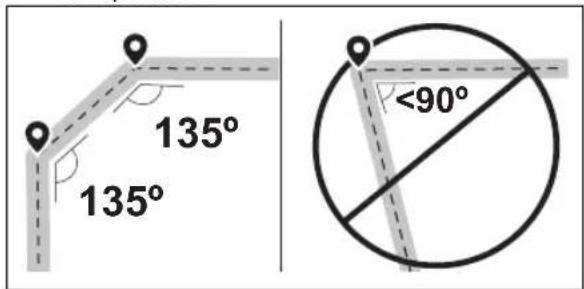

• Du ma ikke indstille styringspunkter, der fár transportstien til at køre på tværs af den samme transportsti.
• Lav参加会议，narr du installerer transportstien.

• Betjen Produktet, og tilfoj styringspunkter for at forbinde transportstien til dockingspunktet.
• Placer det sidste waypoint pa en transportsti (A) i en vinkel pa +/-45 grader set fra dockingpunktet.

Gem transportstien for automatisk at forbinde det sidste styringspunkt til dockingspunktet.

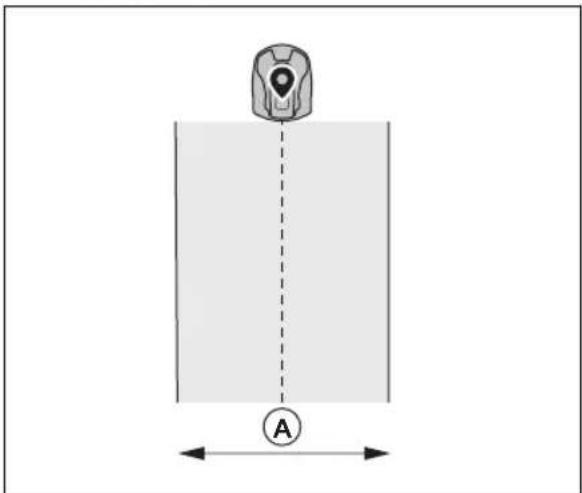

- Indstil korridorbredden (A) for transportstien. Korridorbredden kan indstilles til 2-5 m.

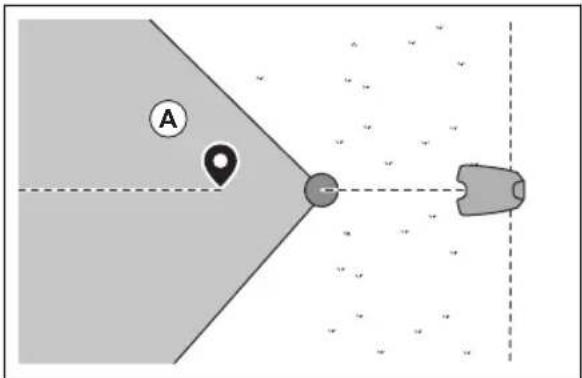

Sādān oprettes et vedligeholdelsespunkt

• Betjen Produktet, og tilføj styringspunkter på kortet. Beynd at tilføj styringspunkter på den position, hvor du installerer vedligeholdelsespunktet. Det første styringspunkt angiver vedligeholdelsespunktet.
• Lav参加会议者，nàr du installerer en transportsti.

• Betjen Produktet, og tilfoj styringspunkter for at oprette en sti til ladestationen.

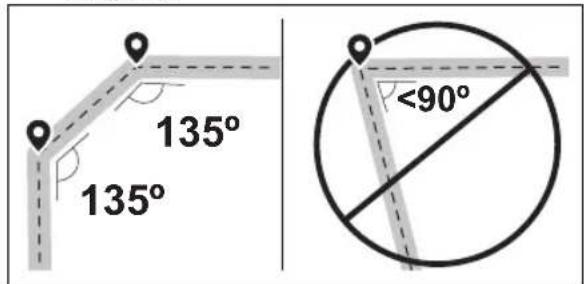

• Placer det sidste waypoint på en transportsti (A) i en vinkel på +/-45 grader set fra dockingpunktet.

Gem vedligeholdelsespunktet for automatisk at forbinde det sidste styringspunkt til dockingpunktet. Indstil korridorbredden (A) for vedligeholdelsespunktet. Korridorbredden kan indstilles til 2-5 m.

Sádan geninstalleres ladatastationen på kortet
Geninstaller ladatastationen på kortet, hvis du flytter eller udskifter ladatastationen. Du kan ögså geninstallere den, hvis robotplæneklipperen ikke kan docke eller tilslutte til ladatastationen.

1. Vaelg Kortobjekter > Ladestation i appen.
2. Vaelg Geninstaller ladatastation, og falg instruktionerne.

Sádan geninstallères referencestationen på kortet Geninstaller referencestationen på kortet, hvis du flytter aller udskifter referencestationen.

1. Vaelg Kortobjekter > Referencestationi appen.
2. Vaelg Geninstaller referencestation, og følg instruktionerne.

20 Vedligeholdelse

20.1 Sādan rengøres referencestationen

Husqvarna anbefaler at bruge et saerligt rengorings- og vedligeholdelsessaat, der kan kobes som tilbehør. Sporg Husqvarna-forhandleren for at f yderligere oplysninger.

BEMAERK: Brug/DDke en hajtryksrenser til at rengore produktet og ladestationen. Brug/DDke oplosningsmiddel til rengoring.

• Hvis det er nødvendigt, skal du bruge en fugtig klud til at rengre produktet.

20.2 Sādan rengøres EPOS™-plug-in

BEMAERK: BrugPIPE en hajtryksrenser
eller rindende vand til at rengore produktet.

• Hvis det er nødvendigt, skal du bruge en fugtig klud til at rengore produktet.

21 Fejlfinding

21.1 IntroductiOn - fejlfinding

Fejlmeddeleser i tabellen nedenfor vises i Automower Connect-appen. Tal med din Husqvarna-forhandler, hvis den samme meddeelse vises hyppigt.

Meddeelse Årsag Handling
Intet afgrænsningssignal	Strømforsyningen eller lavspændings-kablet til ladestationen er ikke tilsluttet.	Hvis LED-indikatoren på ladestationen ik-ke lyser, SSE er det en indikation af, at der ikke er strøm. Undersøg forbindelsen til stikudtaget og fejlstrømsafbryderen. Kon-troller, at lavspændingskablet er tilsluttet til ladestationen.
	Strømforsyningen eller lavspændings-kablet til ladestationen er beskadiget.	Udskift strømforsyningen eller lavspændingskablet.
	ECO-tilstand er aktiveret, og LED-indika-toren på ladestationen blinker grønt. Pro-duktet blev startet manuelt i arbejdsom-rådet, men der blev ikke trykkeket knappen STOP, før produktet blev flyttet fra lade-stationen. Ladestationens signal er deak-tiveret, og produktet kan ikkekommen ind i ladestationen.	Placér produit i ladestationen. Start Produktet.
	Produktet kan ikke finde afgrænsnings-signalet fra ladestationen.	Sæt produit i ladestationen, og opret et afgrænsningsssignal.
	Ladestationen er ikke installereret korrekt. In	staller ladestationen i overensstemmel-se med instruktionerne. Se Installation af ladestationen på side 60.
	Interferens fra metalgenstande som f.eks. hegn, armeringsjern eller nedgra-vede kabler iærheden af ladestationen.	Flyt ladestationen et andet sted hen.
Udendørs arbejdsområde	Arbejdsområdet skråner for meget ved den virtuelle græanse.	Sørg for, at den virtuelle græanse er kor-rekt installereret.
	Transportstien eller stien til vedligehol-delsespunktet skråner for meget.	Sørg for, at transportstien er korrekt in-stalleret. Se Sådan oprettes en transport-sti på side 66.
	Produktet kan ikke finde det korrekte la-destationssignal på grund af interferens med et afgrænsningskabelssignal fra en,andenprodukinstallation iærheden.	Sæt produit i ladestationen, og opret et afgrænsningsssignal.
	Interferens fra metalgenstande som f.eks. hegn, armeringsjern eller nedgra-vede kabler iærheden af ladestationen.	Flyt ladestationen et andet sted hen.
Tomt batteri	Produktet kan ikke finde ladestationen.	Produktet har ingenøjagtig position og kan ikke finde ladestationen.
		Der er en forbinding, der forbinder pro-duktet i at finde ladestationen.
	Batteriet er ved sluttingen af sin levetid.	dskift batteriet.
	Antennen på ladestationen er defekt. Hvis	LED-indikatoren på ladestationen blinker rødt, er antennen på ladestatio-nen defekt. Kontakt en godkendt service-forhandler.
Kortproblem	Der er intet specificeret arbejdsområde.	pret et arbejdsområde i Automower ® Connect-appen. Se Sådan oprettes et ar-bejdsområde på side 65.
	Kortobjektfilen er forkert. Kontrollér kortet	appen. Juster kortet, og gem det.
		Slet kortet, og udfør en ny installation.
Søger after position	Svagt satellitsignal til referencingstationen.	Satellitsignal er midlertidigt svagt. Pro-duktet vil begynde at fungere, Near satellitsignalet er i orden.
		Undersøg installationen af referencingstationen.
	Svagt satellitsignal til produit. Satellitsig	nalet er midlertidigt svagt. Pro-duktet vil begynde at fungere, Near satellitsignalet er i orden.
		Undersøg, om der er en genstand mellem produitet og himlen, der forårsager interferens med satellitsignalet. Fjern ob-jektet, eller udfør en ny installation for icke at medtageppe dele i arbejdsom-rådet. Se Installation af kortets objekter på side 63
		Installer afgrænsningskablet, SSE det fun-gerer med EPOS-systemet i arbejdsom-rådet. Se Sådan bruges EPOS-under-støttelse via kabel-funktion på side 59.
Problem med afgrænsnings-kablet	Afgrænsningskablet er beskadiget eller ikke installereret korrekt.	Bekræft, at afgrænsningskablet er for-bundet korrekt med ladestationen. Un-dersøg alle sprejsnnger af afgrænsnings-kablet. Undersøg, om afgrænsningskab-let er beskadiget, og reparer det, hvis det er质地handlder.
Kommunikationsproblem med referencingestation	Produkt er ikke forbundet med referencing-stationen.	Udfør en parring mellem produit og re-ferencestationen.
	Referencestationen er ikke installererket korrekt.	Undersøg installationen af referencingstati-onen.
	Produkt modtager ikke radiosignalet fra referencingstationen i alle områder, hvor produit fungerer.	Test, om produit har radiosignal fra re-ferencestationen i alle dele af arbejdsom-rådet. Hvis ikke, skal du foretage en ny installation af referencingstationen erller en ny installation af kortet. Se Sådan instal-leres objektør på kortet på side 64.
	Strømsvigt. Kontrollér og afhjælp ørsagen	til strøms-vigitet for referencingstationen.
	Der er en fejl i referencingstationen, og LED-indikatoren blinker rød.	Afbyd strømmen til referencingstationen, og tilslut den igen for at genstarte re-ferencestationen. Hvis problemet fortssæt-ter, skal du kontakte din godkende for-handler.
	Der er interferens med en,anden referencing-station etherandere radiosystemer i om-rådet.	Genstart produit. Hvis problemet fort-sætter, skal du kontakte din godkende forhandler.
For mange styringspunkter	Der er for mange styringspunkter i det aktuelle arbejdsområde.	Udfør en ny installation af arbejdsområ-det, stay-out-zonen og transportsierne. Opret færre styringspunkter. Opdel det aktuelle arbejdsområde i flere arbejds-områder.
Destinationen er ikke tilgæn-gelig	Der er ingen transportsti mellem ladesta-tionen og arbejdsområdet eller vedlige-holdelsespunktet.	Lav en transportsti mellem ladestatio-nen og arbejdsområdet eller vedligehol-delsespunktet.
	Transportstien er blokeret, og produit kan ikke til arbejdsområdet, lade-stationen erller vedligeholdelsespunktet.	Sørg for, at transportstien ikke er bloke-ret, eller slet transportstien, og opret en ny transportsti.
Flere referencingstationer	Der er mere endén referencingstationi i naarhusen af arbejdsområdet. Dette kan forårsage interferens for produit fra en,anden referencingstation.	Kontakt din godkende forhandler, hvis det samme problem opstår hyppigt.
EPOS- plug-in ikke fundet	EPOSTM Plug-in er defekt erller ikke instal-leret korrekt.	Genstart produit. Sørg for, at EPOSTM Plug-in er installererket korrekt, og at kab-let er tilsluttet. Hvis problemet fortssætter, skal du kontakte din godkende forhand-ler.
Arbejdsområdet er blevet ændret	Ladestationen erller referencingstationen er blevet flyttet.	Udfør en ny installation af kortet.
Strømprolem med tilbehør	Der er et strømprolem med tilbehørs-porten.	Indstil produit til OFF, og frakobl og tilslut tilbevhæret til tilbehørsporten igen. Genstart produit. Hvis problemet fort-sætter, skal du kontakte din godkende forhandler.

21.3 LED-indikatorlampen på referencestationen

Lys Status
Blinkende grønt lys Opstart af referencestationen. Vent nogle minutter.
Konstant grønt lys I drift.
Blinkende rødt lys Referencestationen fungerer ikke grund af en fejl. Frakobil netledningen, og tilslut den ingen for at genstarteprodukter. Hvis problemet fortsætter, skal du kontakte din godkendte forhandler.
Blinkende hvidt lys Firmware opdatering er nødvendig. Kontakt din lokale Husqvarna-representant.
Blinkende gult lys Kun for referencestation i repeater-tilstand: Referencestationen i repeater-tilstand har ingen tilslutting til hovedreferencestationen. Referencestationen er i opstarttilstand eller har ingen tilslutting til hovedreferencestationen. Hvis der ikke er tilslutning, skal du undersøge hovedreferencestationen eller den nærmeste repeater.

21.4 LED-indikatorlampe på ladestationen

Hvis installationen er fuldt Funktionsdygtig, skal indicatorlampen på ladestationen lyse konstant gront eller blinke gront. Hvis der vises en,anden farve,skal du ffolge fejfindingsvejledningen nedenfor.

Der er mere hjælp pa www.husqvarna.com. Kontakt din lokale Husqvarna-representsant, hvis du har brug for yderligere hjælp.

Lys	Status
Konstant grønt lys Gode signaler.
Blinkende grønt lys Signalerne	er gode, og ECO-tilstand er aktiveret.
Blinkende blåt lys Afgrænsningsk tablet er beskadiget.
Blinkende rødt lys Afbrydelse i ladestationens antennne. Kontakt din lokale Husqvarna-repræsentant.
Konstant rødt lys Fejl i printkort hetter forkert strømforsyning i ladestationen. Fejlen skal rettes af en autoriseret servicetekniker. Kontakt din lokale Husqvarna-repræsentant.

Hvis du opbevarer referencestationen udendørs om vinteren, anbefaler vi, at du holder strømforsyningen tilsluttet.

22.2 Bortskaffelse

Overhold de lokale krav til genanvendelse og de gaeldende regler.

23 Tekniske data

23.1 Tekniske data

Dimensioner for referencestationen EPOS™ RS1
Længde, cm 17
Bredde, cm. 16
Højde, cm. 22
Vægt, kg 0,5
Produktdata for referencestationen EPOS™ RS1
Type af strømforsyningsenhed FW7313/28/D/XX/Y/1,3
Strømforsyningsindgang, V AC 100-240
Strømforsyningsudgang, V DC 28
Strømforsyningsudgang, A 1,3
Lavspændingskabel, ængde, m 20
IP-kode referencestation IPX5
IP-kode strømforsyningsenhed IP44
Strømforbrug, W 2,8
EPOS™ Plug-in produkt data
Indgangsspaending, V DC 18
Strømforbrug, W 1,8
IP-kode IPX5
Referencestation EPOS™ RS1 Understandøttelse af frekvensbånd
Bluetooth® Frekvensområde (til service) 2400,0-2483,5 MHz
SRD868 863-870 MHz
Referencestation EPOS™ RS1 Strømklasse
Bluetooth® Udgangseffekt (til service) 8 dBm
SRD868 13 dBm

Der kan ikke garanteres fuld kompatibilitet mellem produit et og andre typ eräldse systemer som f.eks. fjernbetjeninger og radiosendere.

23.2 Registrenderede varemærker

Se brugervledningen, der fulgte med robotplaeneklipperen, for at se overensstemmelseserklaringen.

Sisallys

Det er ikke tillatt á endre produits opprinnelige utforming. Alle endringer foretas på egen risiko.
- Se erter skader på produitet før du starter det. Ikke bruk produitet hvis det er skadet.
- Driftstemperaturen for referansestasjonen er -20 til 45^ / -4 til 113^ . Driftstemperaturen for EPOS-plugin-modulen er 0 til 45^ / 18 til 113^ . Oppbevaringsttemperaturen for referansestasjonen og EPOS-plugin-modulen er -20 til 70^ / -4 til 158^ .

Hvis du onsker stotte for Produktet, kan du snakeke med Husqvarna-serviceforhandleren din.

34.1.2 Produktbeskrivelse

34.1.6 Symboler på produitet

Disse symbolene finnes pa produit. Sorg for at du forstar dem.

ADVARSEL: Les og forsta kapittelet om sikkerhet for du installerer produit.

ADVARSEL: Les og forsta kapittelet om sikkerhet i handboken for robotgressklipperen f#r du installerer produit.

• Plasser stromforsyningen i et omrade med tak over og beskyttelse mot sol og regn.

• Plasser strømforsyningen i et område med god luftsirkulasjon.

• Bruk en kurs med jordfeilbryter nár du kobler strømforsyningen til stikkontakten.
• Forleng lavspenningskabelen om nødvendig.
  Lavspenningskabelen kan forlenges optil 100 m/328 fot.

OBS: Kontroller at knivene på produitet化进程 kutter lavspenningskabelen.

OBS: Ikke legg lavspenningskabelen i en kveil eller under platen i ladestasjonen. Kveilen forarsaker interferens med signalet fra ladestasjonen.

• Plasser stromforsyningen i et omrade med tak over og beskyttelse mot sol og regn.
• Plasser strømforsyningen i et område med god luftsfirkulasjon.
• Bruk en reststrømenhet (RCD) med en strømutilnsing på(Maximal 30mA nár du kobler strømforsyningen til strømuttaket.

Lavspenningskabler i forskjellige lenght der er tilgengelige som tilbehør.

Lag en sone som ikke skal klippes (B) rundt trær eller en gruppe trær med trekroner som er mer enn 4m /13 fot i diameter (A).

Merk: Trær aller en gruppe trær med trekroner som er mer enn 4m / 13 fot i diameter (A) kan fore til at produit stopper midlertidig. Mindre trær forstyrrer vanligvis ikke driften av produitet.

• For L-formede bygninger installerer du den virtuelle gresen med en minimumsavstand (C) pa 1.5 m / 5 fot fra bygningen.

Hvis du vil installerere virtuelle grenser i et omrade med en U-formet byngning, ma du kontrollere at avstanden (E) er minst 6 m / 20 fot. Hvis byngningen er hoyere enn 3 m / 10 fot, ma du kontrollere at avstanden (E) er det dobbelte av hoyden pa den hoyeste byngningen. Installer den virtuelle grensen med en minimumsavstand (D) pa 1.5m / 5 fot fra byngningen.

- Sørg for at områdene mellom gjenstander har en avstand (F) på minst 4 m / 13 fot.

35.9.2 Slik undersoker du hvor du skal lage soner som ikke skal klippes

Sorg for at sonen som ikke skal klippes, er på minst 30 x 30 cm / 1 x 1 fot.

35.9.3 Hvordan du installerer kartobjekte i skråninger

Hellinger som er for bratte, ma isoleres med avgrenningsssloyen. Hellingsgraden (%) beregnes som vertikal hove de dividend med horisontal avstand. Eksempel: 10~cm / 100~cm = 10%

• Du maybe inkludere skräninger som er brattere enn den maksimalt tillatte skräningen i arbeidsområdet. Isoler skräningen med en sone som ikke klippes.
• Installer de virtuelle grensene i skraninger som er mindre bratte enn den maksimalt tillatte skraningen for den virtuelle gresen.
• For skraninger ved sider av en offentlig vei ma det plasseres en barriere pa minst 15 cm / 6 tommers

hoyde langs ytterkanten av skraningen. Du kan bruke en vegg ell er et gjerde som barriere.

• For systematisk monster anbefaler Husqvarna at du angir retningen pa det systematiske monsteret rett opp skrangingen.

35.10 Hvordan robotklipperen installeres

1. Monter EPOS Plug-in. Se Slik installerer du EPOS-plugin-modulen på side 108.
2. Last ned appen Automower Connect pa mobilenheten din. Se Automower Connect pa side 108.
3. Parkable robotklipperen med Automower Connect. Utfor EPOSTM-opsettet i Automower Connect-appen. Se Slik utfere du EPOSTM-oppsettet pa side 108.
4. Installer ladesstasjonen. Se Slik installerer du ladesstasjonen pa side 108.
5. Installer referanestasjonen. Se Installasjon av referanestasjonen pa side 109.
6. Lag et kart over arbeitsomräder, soner som ikke skal klippes, transportveier og vedlikeholdspunkt. Se Installierung av kartobjekter på side 111.
7. Du velger innstillingene for robotklipperen i Automower Connect. Se Automower Connect pa side 108.

Nár du kobler til strømforsyningen, má du bare bruke et strømuttak som er koblet til en reststrømenhet (RCD).

35.10.4.1 Slik installerer du ladesjasjonen

Nár du kobler til stromforsyningen, má du bare bruke et strømuttak som er koblet til en reststrømenhet (RCD).

1. Koble strøm Forsyningskabelen til et strømuttak pa 100-240 V.

Merk: Produktet kan settes i ladesstasjonen for lading mens du installerer avgrennsingssloyfen.

35.10.4.2 Slik kontrollerer du ladesstasjonen visuelt
1. Kontroller at indicatorlampen på ladesjasjen har et gront lys.

1. Hvis indicatorlampen ikke har et grønt lys, utfører du en kontroll av installasjonen. Se Indikatorlampen på ladestasonen på side 119 og Slik installerer du ladestasonen på side 108.

Merk: Skruer er ikke inkludert. Bruk skruer som er egnet for veggmaterialialet.

1. Hold armen pa referansestjasen pa veggen. Lag to merker pa veggen for de to skruene.

1. Koble lavspenningskabelen til referansestasjonen. Sett lavspenningskabelen i kabelsporet.

1. Monter kabeldekselet.
2. Koble til lavspenningskabelen mellom referansestasjonen og stromforsyningen.
3. Fest lavspenningskabelen til veggen aller stangen med kabelstrips.

OBS: Hvis lavspenningskabelen\ ikke er godt festet med kabelstrips, kan\ den bl skadet av sterk vind.

1. Plasser strømforsyningen 30-200 cm /1-6.5 fot over bakken. Se Slik finner du ut hvor du skal plassere strømforsyningen på side 103
2. Koble strømforsyningskabelen til et strømuttak pa 100-240 V.

Pá kartet kan du installere følgende objekt i appen:

Omräder der robotklipperen ikke må kjøre, kan defineres som soner som ikke skal klippes. En sone som ikke skal klippes, angis med virtuelle grenser. Slike soner kan aktiveres og deaktiveres(midlertidig i appen.

Et vedlikeholdspunkt er en angitt posisjon der Produktet kan parkeres. Punktet kan f.eks. brukes som et servicepunkt der robotklipperen skal vedlikeholds. Vedlikeholdspunktet er koblet til dokkingspunktet med en vei.

Du installerer objekter på kartet ved à kjøre robotklipperen med appDrive for à legge til veipunktter på kartet. Se Hvordan du installerer objekter på kartet på side 112.

Merk: Nár du installerer en transportvei aller en vei til et vedlikeholdspunkt, er posisjonen til veipunktetmidt pa robotklipperen.

Pass pà at du er i naerhen av produit og koblet til produit med appen med Bluetooth®.
- Kontroller at statusen er EPOS™ bekreftet i appDrive.

Merk: En spillkontroller med Bluetooth® kan brukesSAMENmedappDrivefora betjene Produktet.

• Velg objektet du vil installerere, og betjen robotklipperen med knappene i appDrive:
• Opp-knappen (A) flytter robotklipperen fremover.
• Ned-kappen (B) flytter robotkipperen bakover.
• Venstre pilknapp (C) dreier robotkipperen mot venstre.
  Hoyre pilknapp (D) dreier robotkipperen mot hoyre.

• Du kan bruke den midtre knappen (E) som styrepinne for á flytte og dreie robotklipperen i alle retninger.

• Du legger til et veipunkt på kartet med veipunktknappen (F).

• Bruk angreknappen (G) for à fjeme det siste veipunktet.

Merk: Gå 2-3 m / 6.5-9.8 fot bak robotklipperen när du betjener den med appDrive.

• Kjør produit med klokken rundt gresen for arbeidsomådet.
• Legg til veipunktter på kartet. Legg til veipunkteten minst 3cm / 1 tommer fra hindringer.

• Legg til et veipunkt for a fä produitet til à klipse gresset i kanten mellom plenen og steinstien. Pass pa at bade steinstien og kanten av plenen er dekker nár du legger til et veipunkt. Produktet kan dekker et felt pa begge sider av kanten hvi sdyden pa steinstien er maksimalt 1 cm / 0.4 tomm er forhold til plenen.

• Legg til veipunktet ved det ytre hjørnet for Å installere den virtuelle gresen rundt et hjørne.

Hvordan du oppretter et vedlikeholdspunkt

Kjør robotklipperen, og legg til veipunktter på kartet. Begynn med a legge til veipunktter i posisjonen der du installerer vedlikeholdspunktet. Det Forste veipunktet er ved vedlikeholdspunktet.
- Unngå krappe svinger nár du installerer en transportvei.

Lagre vedlikeholdspunktet for a koble det siste veipunktet automatisk til dokkingpunktet.
Angi bredden (A) for vedlikeholdspunktet. Bredden kan settes til 2-5 m / 6.6-16.4 fot.

Slik installerer du ladestasjonen på nytt på kartet Installerer ladestasjonen på nytt på kartet hvis du flytter aller bytter ladestasjonen. Du kan och installere den på nytt hvis robotgressklipperen ikke kan dokke eller kobles til ladestasjonen.

Det kan ikke garanteres full kompatibilitet mellom produit et andre typ trådløse systemer, for eksempel fjernkontroller og radiosendere.

39.2 Registrende varemeker
