BRUKSANVISNING EPOS RS1 HUSQVARNA

21 Fejlfinding 67
22 Opbevaring og bortskaffelse. 71
23 Tekniske data. 72
24 Overensstemmelseserklaering. 73

17 Sikkerhed

18.1.3 Systembeskrivelse

1. Tryk og hold kabeldakslet nede, og flyt det ned for at fjerne det fra referencestationen.

22 Opbevaring og bortskaffelse

22.1 Opbevaring

Hvis du opbevarer referencestationen indendors, skal du beholde armen monteret pa stolpen ell er vaeggen for at kunne montere referencestationen pa dens oprindelige position igen.

Bluetooth®-navnet og -logoerne er registrarede varemaerker tilhorende Bluetooth SIG, inc., og al Husqvarnas brug deraf sker på licens.

24 Overensstemmelseserklaering

33Sikkerhet. 98
34Innledning. 99
35 Installasjon. 102
36 Vedlikehold. 115

37 Feilsøking. 115
38 Oppbevaring og kassering. 119
39 Tekniske data. 120
40 Samsvarserklaering. 121

33 Sikkerhet

33.1 Sikkerhetsdefinisjoner

Advarsler, oppforderinger og merknader brukes for a understreke spesielt viktige deler av bruksanvisingen.

ADVARSEL: Brukes his det er fare for personskade aller ddd for brukeren aller andre personer om instruksjonene i handboken ikke folges.

OBS: Brukes hvis det er fare for skade pä produit, annet materiell eller naerliggende områder om instruksjonene i handboken ikke følges.

Merk: Brukes for a gi mer ndvendig informasjon for en spesifikk sitasjon.

33.2 Generelle sikkerhetsinstruksjoner

Folg nasjonale forskrifter om elektrisk sikkerhet.
- Produktet skal bare brukes med en strømforsyningsenhet fra Husqvarna.
- Produktet mä bare brukes med utstyr som er anbefalt av produsenten. Alle andre typer bruk er feil. Produsentens instruksjoner om bruk og vedlikehold mä følges nøye.
- Produktet mä bare brukes, vedlikeholds og repareres av personer som er godt kjent med enhetens spesielle egenskaper og sikkerhetsbestemmelse. Les nøye gjennom braupsanvisningen, og forstå innholdet før du Bruker produit.
- Husqvarna garanterer ikke atprodukter er fullt kompatibelt med andre typer tradlse systemer, som fjernkontroller, radiosendere, teleslynger, nedgravde elektriske dyregjerder og lignende.

33.3 Sikkerhetsinstruktjoner for installationsjon

• Ikke plasser stromforsyningen på et sted der det er fare for at den kan bli vát. Ikke plasser stromforsyningen på bakken.
• Ikke kapsle inn strømtilforselen. Kondens kan skade strømtilforselen og øke risikoen for støt
• Fare for elektrisk støt. Installer bare til en reststrømenhet (RCD) nár du kobler stromforsyningen til stikkontakten. Gjelder for USA/Canada. Hvis strømfsyningen er installert utendørs: Fare for elektrisk støt. Installer bare til en dekker klasse A GFCI-stikkontakt (RCD) som har et avlukke som er værbestandig, med hetten pa tilkoblingspluggen satt inn eller fjernet.
• Kontroller at pluggene til lavspentkabelen og stromforsyningsenheten er rene og tøre før du kobler dem til.
• Under installasjonen av referansestasjonen er det fare for fallende gjenstander. Dette kan fore til persorskade.
• Strømforsyningskabelen og skjeteledningen ma vare utenfor arbeidsområdet for Å unngå skader på kablene.
• Nár referansestasjonen installereres hýyt, er det fare for at den kan falle ned. Sørg for at du står stabilt nár du installerer referansestasjonen.

33.4 Sikkerhetsinstruktjoner for vedlikehold

ADVARSEL: Les de folgenden adverselininstruktene f or du bruker produit.

33.5 I tilfelle tordenvae

For a redusere faren for skade pa de elektriske komponentene i referansestasjonen, anbefaler vi at strormforsyningen til referansestasjonen kobles fra hvis det er fare for tordenvaer. Koble strormforsyningen til igjen naret ditkke longer er fare for tordenvaer.

Koble Produktet fra strømforsyningen ffor du rengjor det aller utforer vedlikehold av det.

34 Innledning

34.1 Innledning

Merk: Husqvarna oppdaterer jevnig utseendet og funksjonen til produktene. Se Stotte pa side 99.

34.1.3 Systembeskrivelse

EPOS ^TM -systemet inneholder en robotgressklipper, en ladesstasjon og en referansestasjon. Robotgressklipperen og referansestasjonen mottar satellitsignaler for posisjonering. Referansestasjonen er stasjoner og sender korrigeringsdata til robotgressklipperen for a fæ en nøyaktig posisjon for klipperen. Arbeidsområdet opprettes virtuelt i en app. Dette gjores ved a bruke produit et legge til veipunkter for a lage et kart i appen.

EPOSTM-referanestasjonen mottar satellittsignaler og sender korreksjonsdata til robotgressklipperen. EPOSTM Plug-in bruker satellittsignaler og korreksjonsdata fra referanestasjonen til posisjonering.

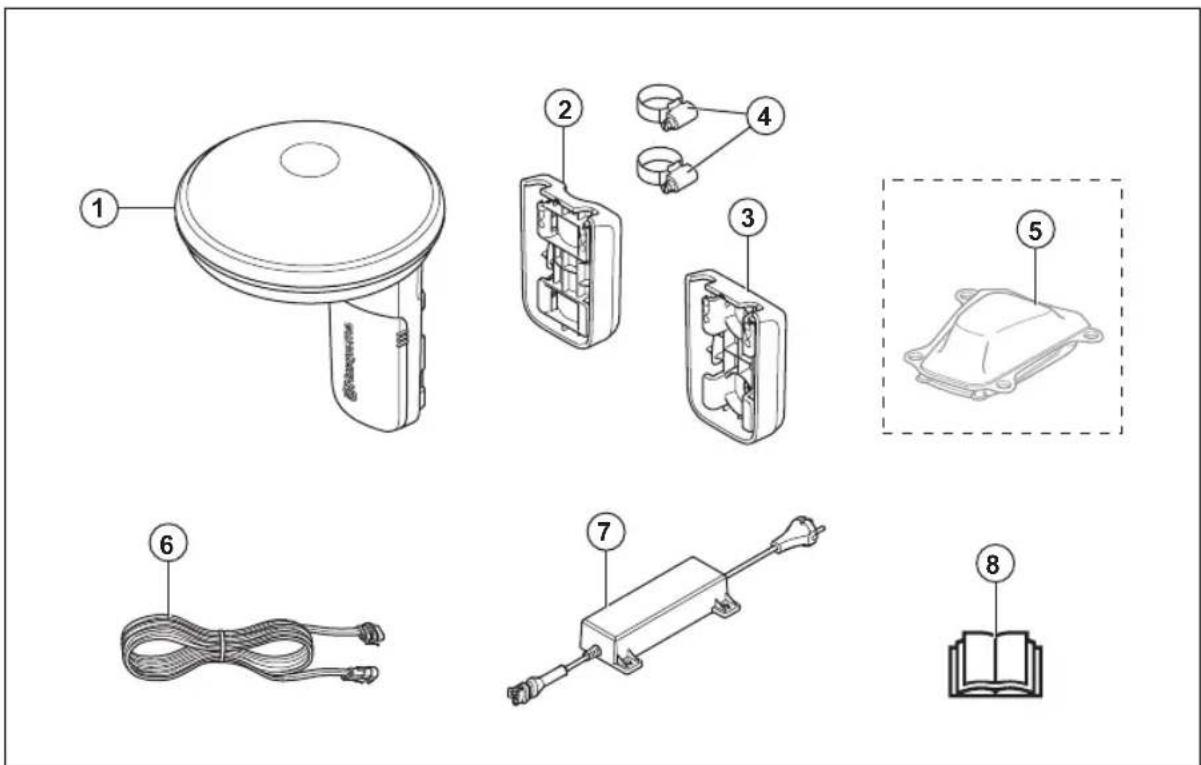

34.1.4 Produktoversikt

1. Referansestasjon
2. Stangbrakett
3. Veggbrakett
4. Slangeklemmer

5. Automower EPOS™ Plug-in37

6. Lavspenningskabel

7. Stromforsyning 38
8. Bruksanvisning

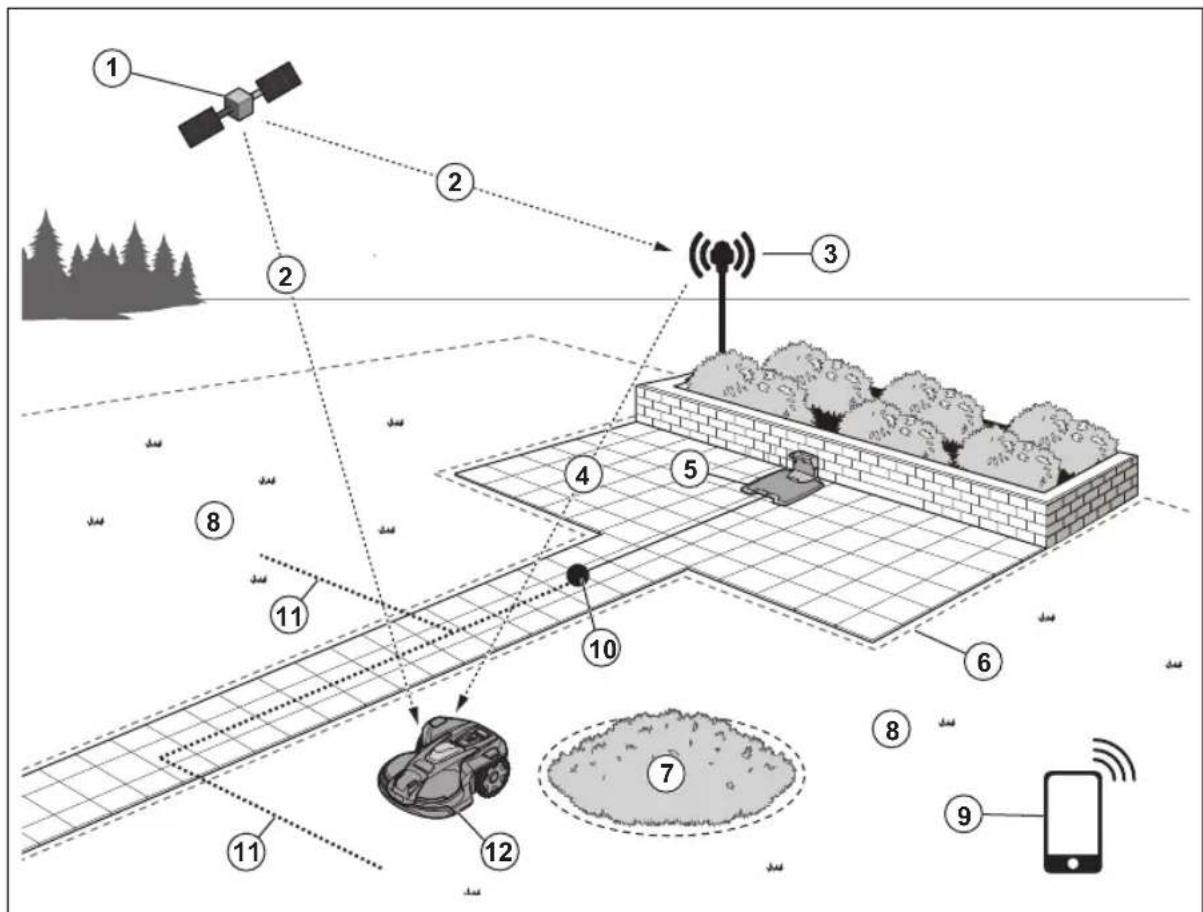

34.1.5 Systemoversikt

1. Satellitter
2. Satellitsignaler
3. Referansestasjon
4. Korreksjonsdata
   5.Ladestasjon 39
5. Virtuell grene
6. Soner som ikke skal klippes
7. Arbeidsomrade
   9.Mobilenhet 40
8. Dokkingpunkt
9. Transportvei
10. Robotgresskipper med EPOS ^TM Plug-in-sett ^41

Det er ikke tillatt á kaste dette produitet som vanlig husholdningsavfall. Følg nasjonale forskritter, og bruk det lokale gjenvinningsystemet.

Bruk en avtakbar strømtilforsel som angitt pa typeskittetved sider av symbolet.

Merk: Øvrigesymbolerklistremerker angitt pa Produktet gjelder sertifiseringskrav for visse markeder.

34.1.7 Symboler i appen

Viser styrken pa radiosignalet som Produktet mottar fra referansestasjonen.

Statusen er EPOS-bekreftet. Produktet har en noyaktig posisjon og retning. Dette er ndvendig for a betjene Produktet automatisk og for a installere kartobjeker.

Statusen er EPOS-handling ndvendigd Produktet har en noyaktig posisjon, men det er ndvendig a bruke produktet manuelt aller automatisk for a fa en noyaktig retning.

Statusen er EPOS-sok. Produktet har..., en noyaktig posisjon og soker etter satellitsignalene og korrigeringsdataene for a fa en noyaktig posisjon.

35 Installasjon

35.1 Innledning - installasjon

OBS: Bruk originale reservedeler og original installasjonsmaterialie.

Merk: Se www.husqvarna.com for mer informasjon om installationsjon.

35.2 Hoveddeler for installationsj

Installasjonen omfatter fologende deler:

• Robotgressklipper 42, som klipper plenen automatisk.
  Ladestasjon 43, som laderproduktet.
• Strømforsyningsenhet 44, som kobles til ladesstasjonen og et vegguttak pa 100-240 V.

• Strøm Forsyningsenhet, som kobles til referansestasjonen og et vegguttak pa 100-240 V.
  Referansestasjon, som mottar satellitsignaler og sender korreksjonsdata til robotgressklipperen.
  Automower EPOS™ Plug-in 45

• Mobilenhet med Automower Connect-appen for a utfere installationsjonen og innstillingene forprodukter.

Lag en skisse over arbeidsomraret. Inkluder alle hindringer.Dette vil gore det enklere a underske hvor ladestasjonen, referansestasjonen og de virtuelle grensene kal plasseres.
- Merk av pa skissen hvor du vil plassere ladestasjonen, referansestasjonen, vedlikeholdsstedet, transportbanene og de virtuelle grensene for arbeidsomrader og soner som ikke skal klippes.
- Følg instruksjonene for avstandern mellom objekter som blokkerer sikten.
Fyll igjen hull i plenen for a gjore den jevn.
- Klipp gresset f#r du installerer produit. Kontroller at gresset er maksimalt 10 cm / 4 tommer.

Merk: De Forste ukene etter installasjonen kan lydnivaat ved klipping av gress vare hoyere enn vanlig. Lydnivaat reduseres etter en stund.

35.4 Slik finner du ut hvor du skal plassere referansestasjonen

OBS: Hvis det star en
lynavleder i naerheten, ma du ikke
installere referansestasjonen hoyere enn
lynavlederen.

OBS: Ikke installer referanestasjonen pa en flaggstang. Korrigeringsdataene som sendes til produktet med nøyaktig posisjon, vil blpavirket hvis referanestasjonen beveger seg.

• Installer referansestasjonen pa en fast gjenstand som ikke kan flytte pa seg eller rotere.
• Installer referansestasjonen pa en stolpe aller en vegg/mur. Stolpen ma vare 27-36 mm / 1.1-2.2 tomm i diameter for at festeanordningene til referansestasjonen skal kinne monteres.

Merk: Hvis referansestasjonen er installment pa en vegg/mur, ma toppen av referansestasjonen vare over veggen/muren. Slike gjenstander kan forarsake forstyrelser i signalet fra referansestasjonen.

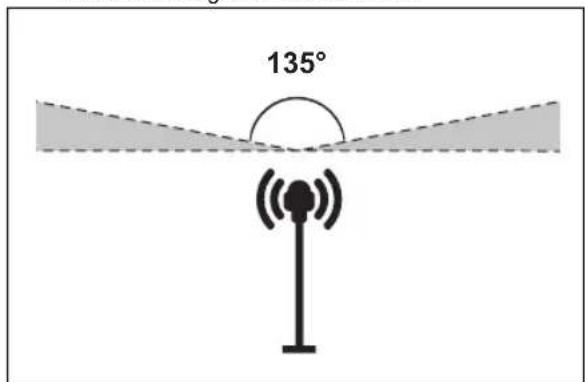

Sorg for at referanestasjonen har fri sikt mot himmelen. Det er ndvendig med fri sikt til minimum 135 grader av himmelen.

• Installer referanestasjonen i minimum 2 m / 6.5 fots hóyde.
• Kontroller at avstanden mellom referansestasjonen og robotgressklipperen er mindre enn 100m/ 330 fot. Gjenstander mellom referansestasjonen og robotgressklipperen kan redusere avstanden.

35.5 Slik finner du ut hvor du skal plassere strormforsyningen

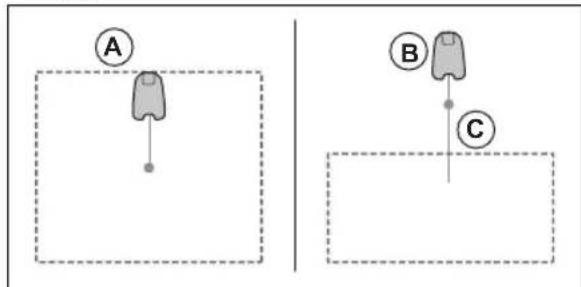

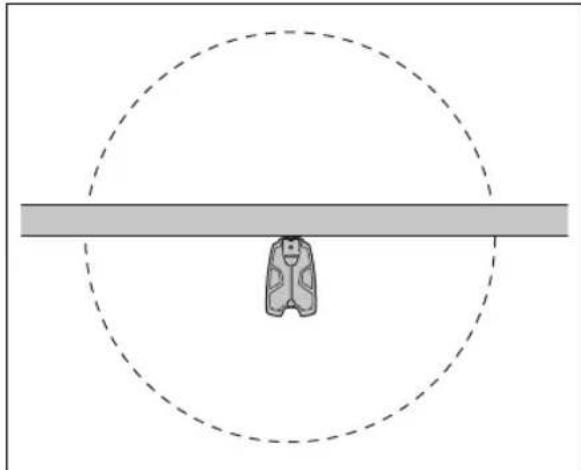

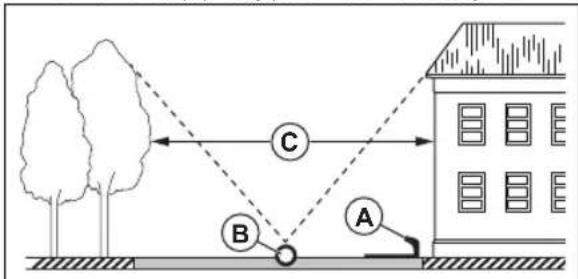

35.6 Slik finner du ut hvor du skal plassere ladestasjonen

• Du kan setzen ladestasjonen i allerutenfor arbeidsområdet. Det trengs ingen transportbane hvis ladestasjonen er plassert i arbeidsområdet (A). Det trengs ingen transportbane hvis robotklipperen er helt innenfor arbeidsområdet, när dette er ved ladestasjonens dokkingpunkt. Hvis ladestasjonen og dokkingpunktet (B) ikke er i arbeidsområdet, på du installere en transportbane (C).

• Du kan sette ladesstasjonen i et Automower @hus.

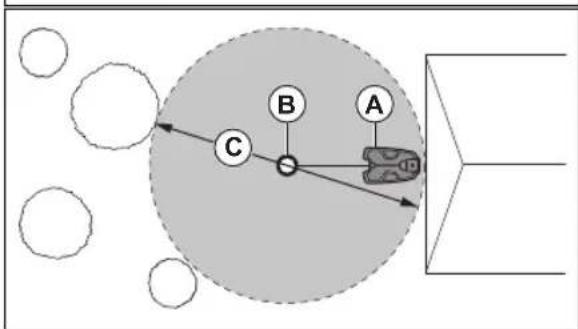

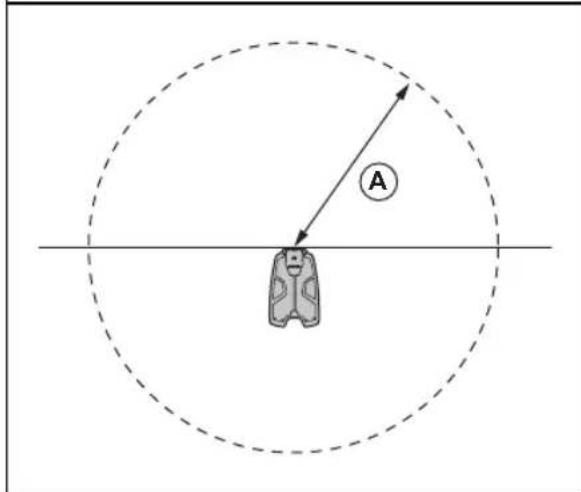

• Plasser ladestasjonen (A) sikat dokkingpunktet (B) har fri sikt til himmelen. Ladestasjonens dokkingpunkt (B) er der robotklipperen stopper etter at det har vendt tilbake fra ladestasjonen. Ryggeavstanden kan angis til 70-250 cm / 28-98 tommer.Husqvarna anbefaler a ha minst 6m / 20 fot (C) ledig plass foran ladestasjonen.

Hvis robotklipperen seks kan brukes i en del av dokkingomradet, ma du sette opp en beskyttelsesvegg som er minst 15 cm / 6 tommer hoy. Dokkingomradet (A) er et sirkulaert omrade rundt ladestasonen med en radius pa 3 m / 9.8 fot.

Merk: Gressklipperen bruker signaled fr ladestasjonen til a soke etter ladestasjonen n ar den befinner seg i dokkingomradet.

• Plasser ladesstasonen i naerhen av et strømuttak.
• Plasser den pa et jevnt underlag.
  Bunnplaten pa ladestasonen ma不信ke vare boyd.

max. 5cm / 2^ max. 5cm / 2^

Hvis arbeidsomraret bestar av to deleer som er atskilt med en bratt skraning, anbefaler Husqvarna at du plasserer ladestasonen den nedre delen.

OBS: Ikke monter ladesstasjonen der det finnes metallgjenstander i bakken. Slike gjenstander kan forarsake forstyrelser i signalet fra ladesstasjonen.

35.7 Slik finner du ut hvor du skal plassere strømforsyningen

35.8 Slik undersøker du hvor de virtuelle grensene skal installereres

OBS: Hvis arbeidsomradet ligger ved sider av en vanndam, en skranging, et stip erer en offentlig vei, ma det vare en beskytttelsevesvegg. Veggen ma vare minst 15 cm / 6 tommer hoy.

OBS: Ikke la produitet kjare pa grus.

• Isoler alle hindringer, for eksempel trær, røtter og steiner, for atprodukteskal kinne brukes forsiktig uten støy.
• Lag en skisse av arbeidsomradyet f#r du installerer de virtuelle grensene.

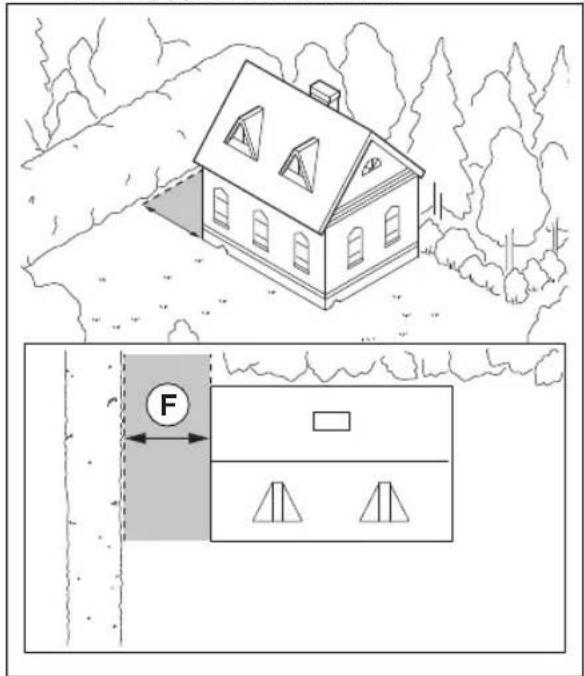

35.9 Slik installerer du kartobjekte i nærheten av bygninger og traer

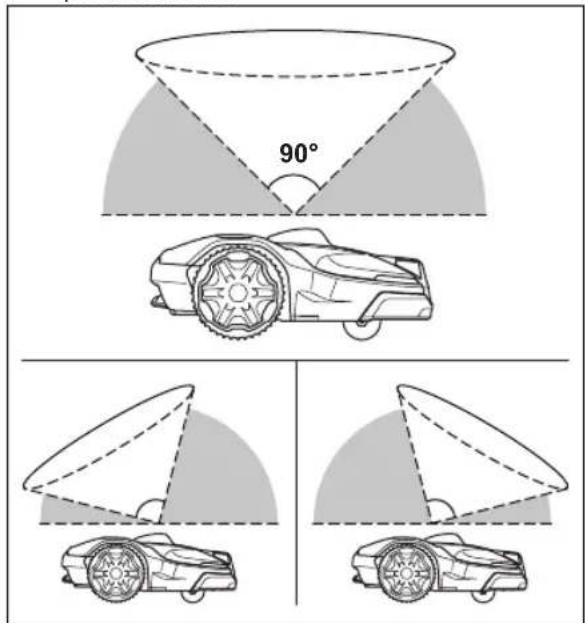

Sarg for at 90^ av himmelen er uhindret der Produktet brukes.

Merk: Produktet kan/DDke motta signaler fra satelliteen for navigering hvis himmelen er hindret.

Merk: For omrader med en bredde pa minredenn 4 m/13 fot kan det oprettes en transportvei for at robotgressklipperen skal kjore gjennom uten a klippe.

35.9.1 Passasjer

En passasje er en seksjon som har en virtuellGREne
pá haver side, og som knytter sammen to deler

av arbeidsområdet. Bredden pa passasjen kan vare minimum 2 m / 6.5 fot for a fæ et godt klipperresultat.

Lag soner som ikke skal klippes rundt objekter som er større enn 2 × 2m / 6,6 × 6,6 fot.
- Sorg for at sonen som ikke skal klippes, inkluderer—hele området derproduktet ikke skal brukes (B).

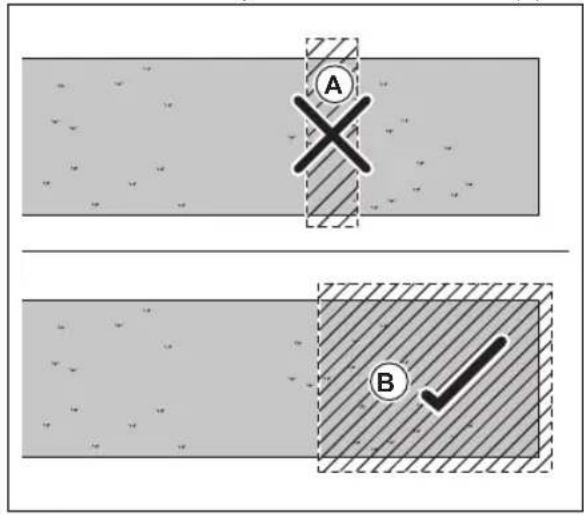

Merk: Ikke opprett en sone som/DDE skal klippes, pa tvers av arbeidsomradet. Dette er for aforhindre at Produktet kommer inn i deler av arbeidsomradet (A).

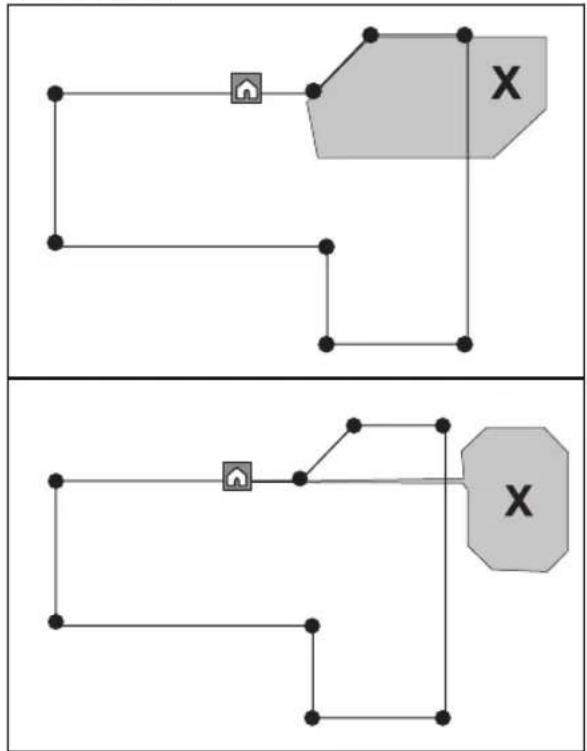

35.9.4 Slik bruker du EPOS Support by Wire-funksjonen

Avgrenningssslyfen kan installereres for a fungere med EPOS-systemet. Installer avgrenningssslyfen hvis satellitsignalene er svake.Det kan vaere i en del av arbeidsomradet aller et omrade der du har installert en transportvei. Se brukerhandboken for robotgressklipperen for informasjon om hvordan du installerer avgrenningssslyfen.

Merk: Ikke bruk avgrensningsssloyen til a utvide arbeidsomradet.

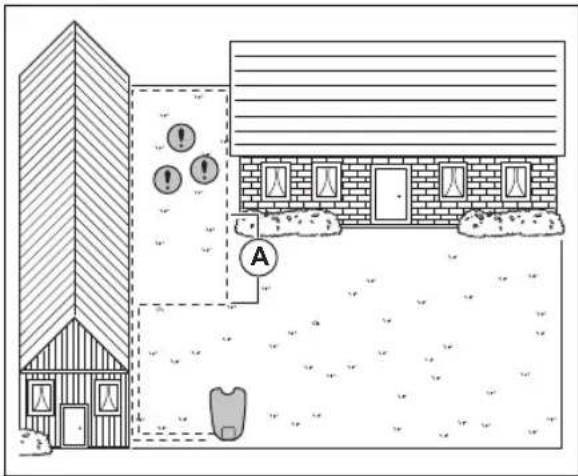

• Plasser en del av avgrenningsloyen (A) ca. 2m / 6,6 fot fra omradet der satellitsignalet er svakt.

Aktiver EPOS Support by Wire-funksjonden nár avgrennsningsslofyen er installment. Velg Tilbehør> EPOS Support by Wire > Aktiveri Automower Connect-appen.
- Forleng avgrensningsloyen i arbeidsomraret hvisprodukter fortsetter a stoppe i en del av arbeidsomraret.
- Forleng avgrensningssslyfen i arbeidsområdet hvisprodukter ikke kan bevege seg fra området med avgrensningssslyfen.

Merk: Hvis du vil ha mer informasjon om innstillingene i appen, kan du se brukerhandboken for robotgressklipperen.

35.10.1 Slik installerer du EPOS-pluginmodulen

Følg instruktjone for installations i brukerhandboken for Automower® EPOS™ Plug-in.

35.10.2 Slik utfører du EPOS™-oppsettet

Nár du slár ladestasjonen pá for Förste gang, má du angi noen grunninnstlinger for du kan bruke den. Ladestasjonen má parkobles med Automower Connect for at du skal kinne installere objekter på kartet, endre innstillingene og bruke den. Bruk Automower Connect på mobilenheten eller bruk Automower Connect.

1. Sla pā ladesjasjonen.

Merk: Parkobling med Bluetooth® er aktivert i 3 minutter. Hvis parkoblingen mellom ladestasjonen og mobilhenet ikke fullføres i lopet av tre minutter, ma du slå ladestasjonen av og deretter på igjen.

1. Logg deg pa Husqvarna-kontoen i Automower Connect-appen.
   3.Start Bluetooth 假 mobilenheten.
2. Velg Mine klippere i Automower Connect-appen, og legg til produktet.
3. Tast inn PIN-koden fra fabrikken.
4. Følg instruksjonene for EPOS ™-opsettet i Automower Connect-appen. Utfør en paring med referansestasjonen og ladestasjonen, og installer kartobjektene.

Merk: Det er bare ndvendig a parkoble Automower Connect med robotklipperen en gang.

35.10.3 Automower Connect

Automower Connect er en kostnadsfri app for mobilenheten din. Bruk appen til installering, innstlinger og bru k av prodktet.Du kan ogsa finne mer informasjon, for eksempel om alarm og statistikk, i Automower Connect-appen.

Append har to tinkoblingsmodi: Mobil tinkobling med lang rekkevidde og Bluetooth®-tilkobling med kort rekkevidde.

• Dashbord som viser Produkts gjeldende status og batteriets ladetilstand.

Merk: Mobiltikobling til Automower Connect stottes ikke i alle land på grunn av regionspesifikke mobilantennesystemer. Den inkluderte Automower Connect-livstidstjenesten gjelder bare hvis det finnes en tredjeparts underleverandør av tilgengelig i bruksomraret.

35.10.4 Hvordan Iadestasjonen installeres

Pass pà at du leser og forstä instruktjonene om ladestasjonen. Se Slik finner du ut hvor du skal plassere ladestasjonen pa side 103.

OBS: Ikke lag nye hull i ladestasjonsplaten.

OBS: Ikke stå på bunnplaten på ladestasjonen.

ADVARSEL: Kontroller at pluggene til lavspentkabelen og stromforsyningsenheten er rene og tøre for du kobler dem til.

OBS: Ikke lag nye hull i ladestasjonsplaten.

OBS: Ikke stå på bunnplaten på ladestasjonen.

ADVARSEL: Kontroller at pluggene til lavspentkabelen og strømforsyningsenheten er rene og tøre for du kobler dem til.

1. Pass pà at du leser og forstār instruksjonene om ldestasjonen. Se Slik finner du ut hvor du skal plassere ldestasjonen pà side 103.
2. Plasser Iadestasjonen i det valgte omraret.

Merk: Ikke fest ladestasjonen til bakken med skruene fortetter at guidekabelen er installment.

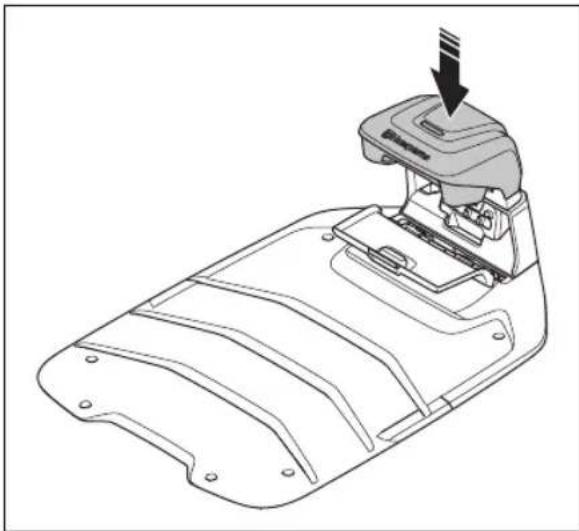

1. Apne lumen foran pa ladestasjonen.
2. Fest toppen av ladestasjonen.

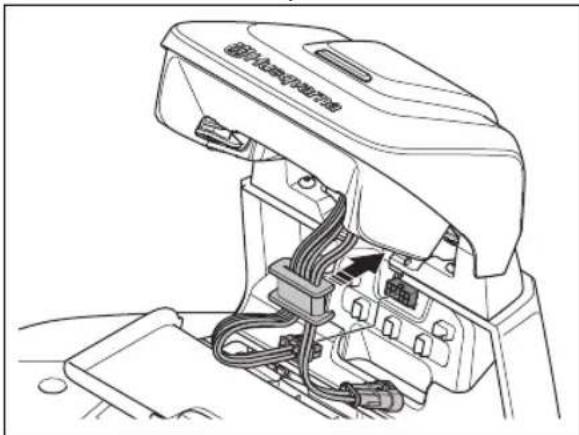

1. Vipp opp toppen av ladestasjonen.
2. Sett tettingen med kablene pa plass.
3. Koble kabelen til ladestasonen.

1. Koble lavspenningskabelen til ladestasjonen.
2. Lukk ludden foran pa ladestasjonen.

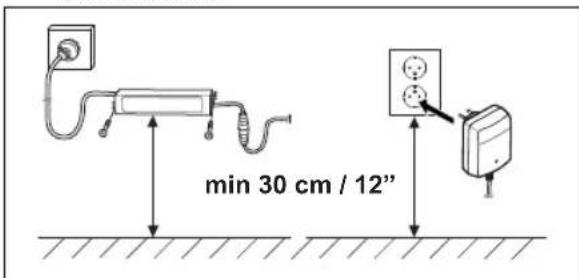

3. Plasser stromforsyningen i en minstehoyde pa 30 cm/12 tommer.

1. Fest lavspenningskabelen til bakken med plugged,
   eller grav kabelen ned.
2. Koble kablene til ladestasjonen etter at installasjonen av avgrensningssloyen og guidekabelen er fullfort.
3. Fest ladestasjonen til bakken med de medfolgende skruene etter at guidekabelen er installment.

35.10.5 Installasjon av referansestasjonen

Du kan installere referansestasjonen pa en stolpe aller en vegg/mur.

OBS: Korrigeringsdataene som sendes til produitet med nayaktig posisjon, vil bli pavirket his referansestasjonen beveger seg. Referansestasjonen ma installeres stramt pa stolpen eller veggen/muren.

OBS: Elementene pa kartet vil flytte pa seg hvis du flytter referansestasjonen. Juster elementene pa kartet,ller utfor installasjonen pa nytt i Automower Connect-appen.

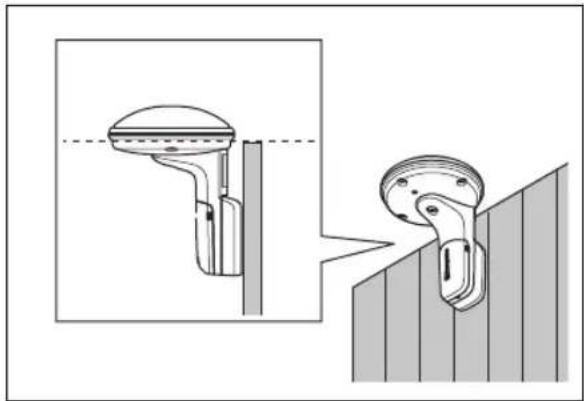

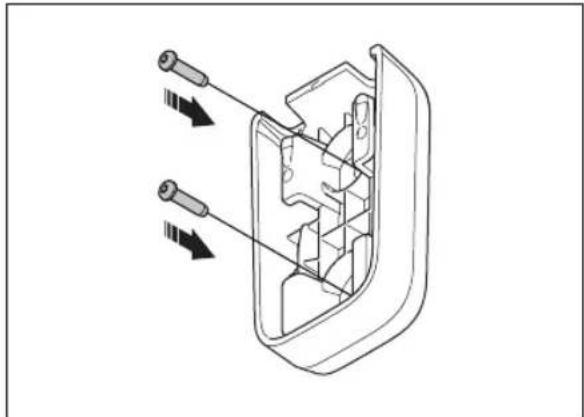

35.10.5.1 Slik monterer du braketten pa en vegg

Merk: Kontroller at toppen av referansestasjonen er over veggen.

1. Bor hull ved de to merkene i veggen for de to skruene.
2. Monter braketten pa veggen med de to skruene.

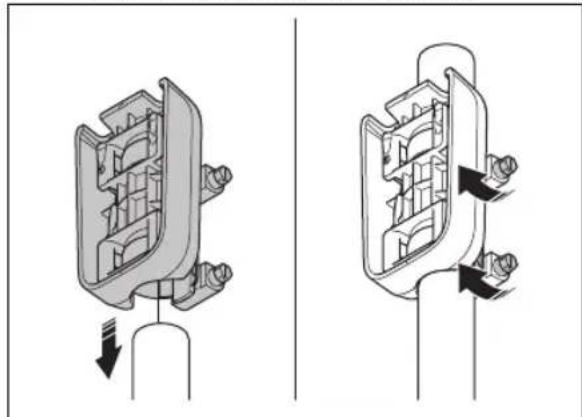

35.10.5.2 Slik monterer du braketten pa en stang

1. Fest stangen godt til en vegg, toppen pa et tak ell er til bakken. Kontroller at stangen ikke kan bevege seg.

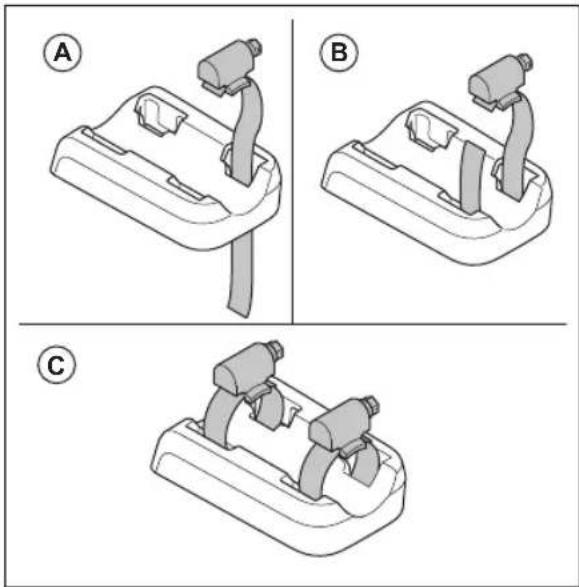

2. Før slangeklemmene gjennom sporet pa baksiden av braketten.

1. Fest braketten pa stangen, og trekk til slangeklemmene med en flat skrutrekker.

35.10.5.3 Slik installerer du referansestasjonen

1. Hold referansestasjonen over braketten, og juster armen på referansestasjonen etter sporene i braketten.
2. Skyy referansestasjonen ned for a feste den til braketten.

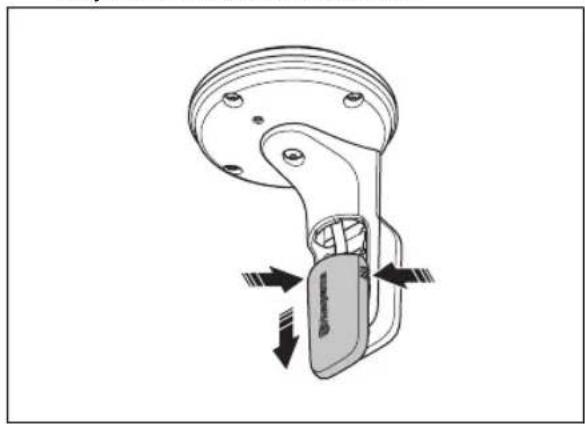

1. Trykk og hold pa kabeldekselet, og flytt det nedover for a fjerne det fra referansestasonen.

Merk: LED-indikatoren på referansestasjonen blinker grønt i noen minutter. LED-indikatoren lyser grønt nrar referansestasjonen er i drift. Se LED-indikatorlampen på referansestasjonen på side 119.

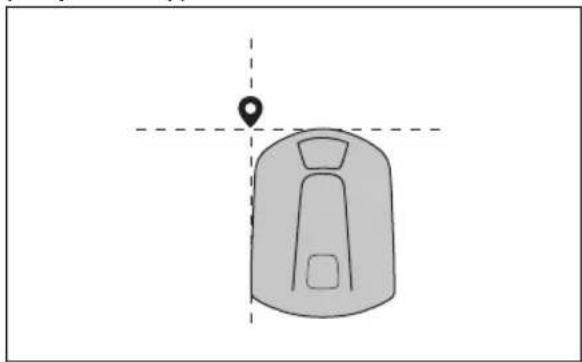

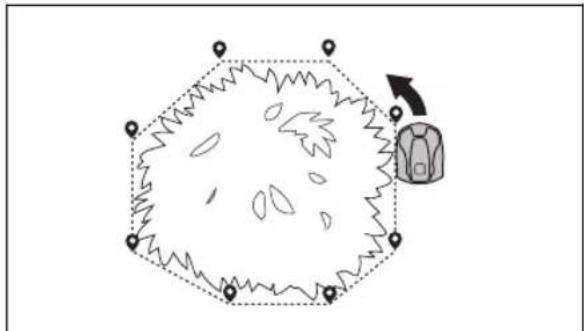

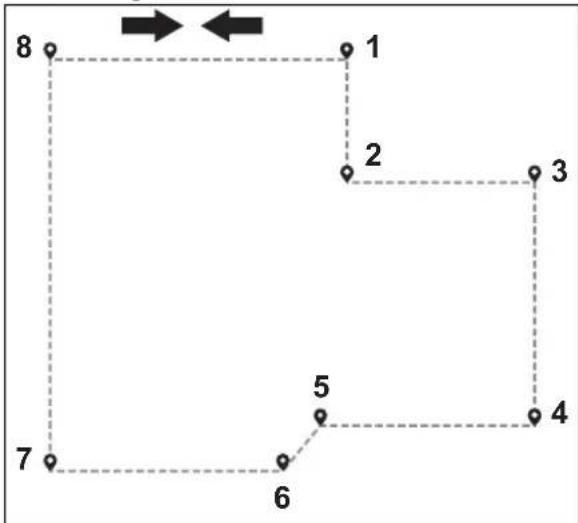

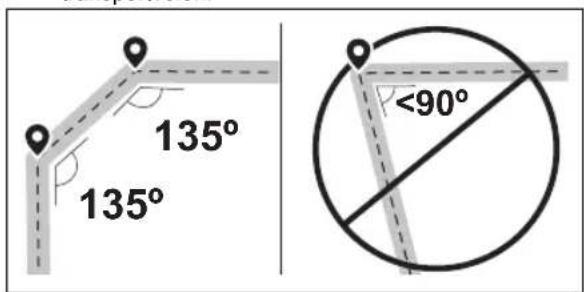

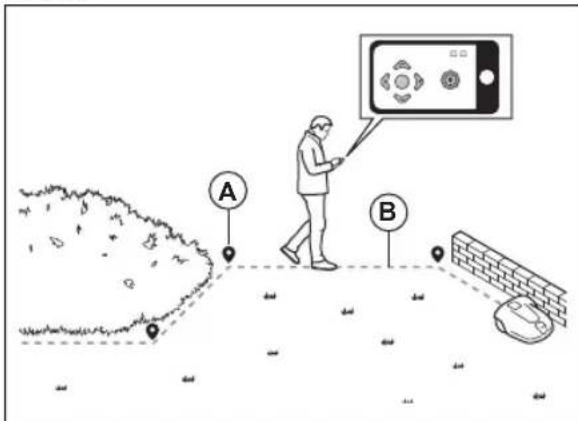

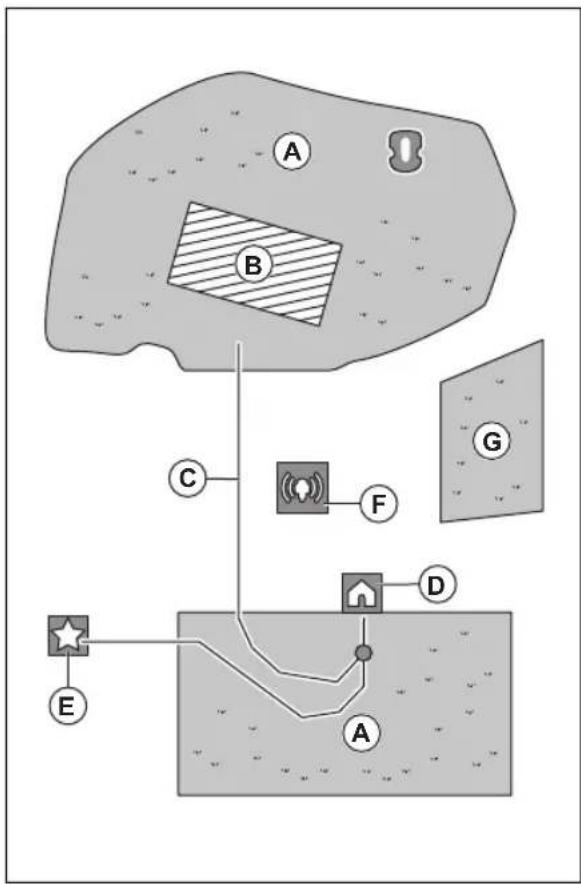

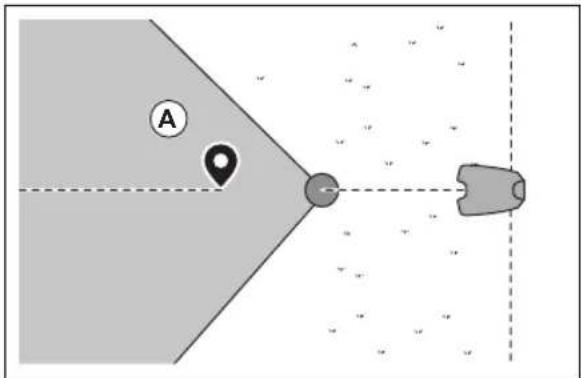

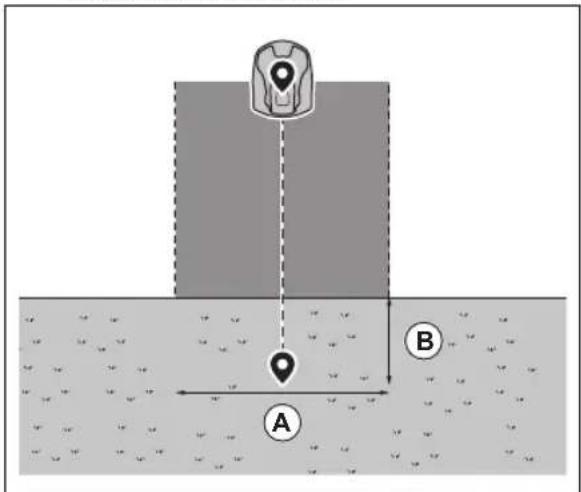

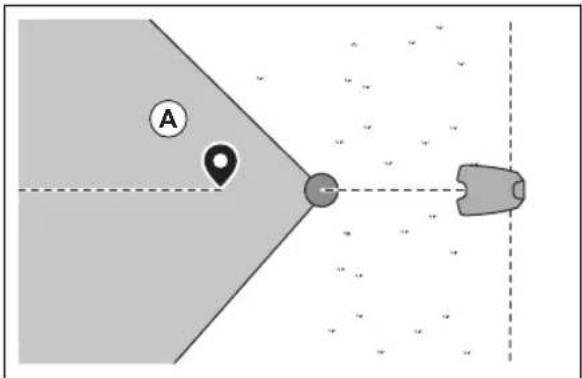

35.10.6 Installering av kartobjekte

Pass à at du leser og forstär instruktjone om hvor kartobjektene skal installereres. Se Slik undersøker du hvor de virtuelle grensene skal installereres pa side 104.

arbeidsomrader(A)
soner som seks kal klippes (B)
transportbane (C)
- ldestasjon (D)
vedlikeholdspunkt (E)
referansestasjon (F)
arbeidsomrade (sekundaert omrade) (G)

Hvis du vil ha en fullstendig kartinstallasjon, ma du installere et arbeidsomrade og en ladestasjon pa kartet.

Et arbeidsomrade angis med virtuelle grenser.
Maksimalt arbeidsomrader og sekundaere omrader kan installeres pa et kart.

Det er to typer av arbeidsomrader:

• et arbeidsomrade som omfatter en ladestasjon, aller som er koblet til det med en transportbane der robotklipperen kjører automatisk
• et sekundaert omrade, dvs. et arbeidsomrade uten ladestasjon aller transportbane, sik at robotklipperen ma flyttes manuelt til og fra omraret

En transportvei er en spesifisert vei mellom dokkingpunktet foran ladestasjonen og et arbeidsomrade. Robotklipperen kan kjore automatisk pa donne veien, men den klipper ikke gress. En transportvei kan aktiveres og deaktiveres midlertidig i appen.

35.10.6.1 Hvordan du installerer objektor på kartet Veipunktene (A) er posisjoner som danner de virtuelle grensene og veiene (B). Linjene mellom veipunktene er rette. Det anbefales a bruke sa fä veipunkter som mulig. For hvert arbeidsomrade og tilhorende soner som ikke klippes, og transportvei er det totale maksimale antallet veipunkter 800. Husqvarna anbefaler at du legger til maksimalt 1000 veipunkter for den fullstendige kartininstallasjonen. Du kan justere posisjonen til veipunktene i appen etter at kartet er installment. Bruk flere veipunkter for a lage jevne kurver. Husqvarna anbefaler at du angir en minimumsavstand pa 30~cm/ 1 fot mellom veipunktene. Du kan justere posisjonen til veipunktene i appen etter at kartet er installment.

OBS: Ikke Ieft ellr flytt robotklipperen mellom veipunktene nar du installerer kartobjektene. Bruk appDrive for a sikre at installationsjonen blir riktig.

Merk: Nár du installerer et arbeidsomrade Eller en sone som/DDE skal klppes, er posisjonen til

veipunktet i fremre venstre hjørne av robotklipperen. Arbeidsområdet angis med virtuelle grenser. Produktet kan ikke klippe all gresset i arbeidsområdet på grunn av posisjonen til klippeskiven.

Hvordan du oppretter et arbeidsomrade Du trenger minst tre veipunkter for a opprette et arbeidsomrade.

• Ikke angi veipunkter som gjor at en virtuellGRENSE krysser seg selv i samme arbeidsomrade.
  Lagre arbeidsomradet sik at det forste og siste veipunktet automatisk kobles sammen med en virtuellGRENE.

Hvordan du oppretter en sone som ikke skal klippes Du trenger minst tre veipunkter for a opprette en sone som ikke skal klippes.

• Kjør produit mot klokken rundt gresen til sonen som/DDE.
• Legg til veipunktter på kartet. Legg til veipunktene minst 3cm / 1 tommer fra hindringer.
• Ikke angi veipunkter som gjør at en virtuellGRENSE krysser seg selv i samme sone som ikke skal klippes.
  Lagre sonen som ikke klippes, slick at det første og siste veipunktet automatisk koblesammen med en virtuellGRENE.

Hvordan du oppretter en transportevei

• Kjør robotklipperen og legg til veipunktter på kartet for à installere en transportvei. Start i et arbeidsområde, minst 1 m / 3.3 fot fra den virtuelle grengen.
• Installer transportveien vinkelrett pa den virtuelle gresen til arbeitsomrads.
• Ikke installer en transportvei over en sone som ici skal klippes.
• Ikke angi veipunktter som fører til at transportbanen krysser seg selv.
• Unngå krappe svinger nár du installerer transportveien.

Kjor robotklipperen, og legg til veipunktter for a koble transportveien til dokkingspunktet.
- Plasser det siste veipunktet pa en transportevi (A) i en vinkel pa ± 45 grader sett fra dokkingpunktet.

Lagre transportbanen for a koble det siste veipunktet automatisk til dokkingpunktet.
Angi bredden (A) pa transportveien. Bredden kan settes til 2-5 m / 6.6-16.4 fot.

Kjør robotklipperen, og legg til veipunktter for a lage en bane til ladestasjonen.
- Plasser det siste veipunktet på en transportvei (A) i en vinkel på ±45 grader sett fra dokkingpunktet.

1. Velg cartobjekter > ladesfasjon i appen.
2. Velg Installer ldestason pa nytt, og falg instruksjonene.

Slik installerer du referansestasjonen på nytt på kartet Installer referansestasjonen på nytt på kartet här du flytter eller bytter referansestasjonen.

1. Velg Kartobjekter Referansestasjon i appen.
2. Velg Installer referansestasjon pa nytt og falg instruksjonene.

36 Vedlikehold

36.1 Slik rengjör du referansestasjonen

Husqvarna Anbefaler at du bruker et eget rengjoringsog vedlikeholdssett, som er tilgjengelig som tilbehør. Din Husqvarna-representant har mer informasjon.

OBS: Robotklipperen og ladesstasjonen ma ikke rengjores med hoytrykksspyler. Ikke bruk lsemedidter til rengjoringen.

• Bruk en faktig klut til à rengjère produit om nodvendig.

36.2 Slik rengjør du EPOS™-plugin-modulen

OBS: Produktet mägressive med hóytrykksspyler eller rennende vann.

• Bruk en faktig klut til à rengjère produit om nodvendig.

37 Feilsøking

37.1 Innføring i feilsøking

Du finner alle feilsokingsmeldingene pa menyen Meldinger i Automower Connect. Du kan lese mer om dette pa www.husqvarna.com.

37.2 Feilmeldinger

Feilmeldingene i tabellen nedenfor vises i appen Automower Connect. Kontakt Husqvarna-representanten din hvis den samme meldingen vises ofte.

Melding Årsak Tiltak
Intet sløyfesignal	Strømforsyningen eller lavspentkabelen for ladestasjonen er ikke tilkoblet.	Hvis lampen på ladestasjonen ikke lyser, betyr det at ladestasjonen ikke er kob-let til strom. Undersøk strømuttaket og reststrømenheten. Kontroller at lavspent-kabelen er koblet til ladestasjonen.
	Strømforsyningen eller lavspentkabelen for ladestasjonen er skadet.	Bytt ut strømforsyningen eller lavspennningskabelen.
	ØKO-modus er aktivert, og lampen på ladestasjonen blinker grønt. Robotklippe- ren ble startet manuelt i arbeidsområdet, men STOPP-knappen ble ikke trykt inn før robotklipperen ble flyttet fra ladesta-sjonen. Signalet fra ladestasjonen er de-aktivert, og robotklipperen kan ikke,gåinn i ladestasjonen.	Sett produkt i ladestasjonen. Start pro-duktet.
	Produkt finner ikke sløyfesignalet fra la-destasjonen.	Plasser Produktet i ladestasjonen, og ge-nerer et nytt sløyfesignal.
	Ladestasjonen er ikke installert riktig. Installer ladestasjonen i henhold til in-struksjonene. Se Slik installerer du lade-stasjonen på side 108.
	Forstyrrelser fra metallgjenstander som gjerder, armeringsjern eller nedgravde kabler iærhenet av ladestasjonen.	Flyttl ladestasjonen til et annet sted.
Utenfor arbeidsområdet	Arbeidsområdet skråner for mye ved den virtuelle gresen.	Kontroller at den virtuelle gresen er installert riktig.
	Transportbanen eller banen til vedlike-holdspunktet skråner for mye.	Kontroller at transportbanen er installert riktig. Se Hvordan du appretter en trans-portvei på side 114.
	Robotklipperen finner ikke det rikkige sløyfesignalet på grunn av forstyrrelser fra et sløyfesignal fra en annen installer rotobotklipper iærhenet.	Plasser Produktet i ladestasjonen, og ge-nerer et nytt sløyfesignal.
	Forstyrrelser fra metallgjenstander som gjerder, armeringsjern eller nedgravde kabler iærhenet av ladestasjonen.	Flyttl ladestasjonen til et annet sted.
Tomt batteri	Produkt finner ikke ladestasjorden. Robotklipperen har ingen nøyaktig posis-jon og finner ikke ladestasjorden.
	Noe hindrer robotklipperen iækne ladestasjorden.
	Batteriet er på slutten av levetiden. Skift batteriet.
	Antennen på ladestasjorden er defekt. Hvislampen på ladestasjorden blinker rød, er antennen på ladestasjorden defekt. Ta kontakt med en godkjent service-forhandler.
Kartproblem	Det er ikke definert=no arbeidsområde. Lag et arbeidsområde i appen Automo-wer® Connect. Se Hvordan du oppretter et arbeidsområde på side 113.
	Kartobjektfilen er feil. Kontroller kartet i appen. Juster kartet, oglagre det.
	Slettkartet, og utfør en ny installationsjorden.
Søker etter posisjon	Svakt satellittsignal til referansestasj-nen. Satellittsignalet er midlertidig svakt. Robotklipperen vil begynne Å fungere'nar satellittsignalene er i ordin.
	Kontroller installationsjorden av referansestas-jonen.
	Svakt satellittsignal til robotklipperen. Sateilltsignalet er midlertidig svakt. Robotklipperen vil begynne Å fungere'nar satellittsignalet er i ordin.
	Undersøk om det er=no mellom robot-klipperen og himmelen som forårsaker interferens med satellittsignalet. Fjern hindringene eller foreta en ny installationsjorden für ikke à inkludere hindringene i arbeid-sområdet. Se Installering av kartobjekte på side 111
	Installer avgrenningsløyenforøyden forøy-funge med EPOS-systemet i arbeidsområdet. Se Slik bruker du EPOS Support by Wire-funksjorden på side 107.
Problem med avgrensnings-løyfe	Avgrennsingssløyen er skadet eller ikke montert riktig.	Kontroller at avgrennsingssløyen er rik-tig koblet til ladestasjorden. Kontroller alle skjøter på avgrennsingssløyen. Under-søk om avgrennsingssløyen er skadet, og reparer den om质地vendig.
Problemer med kommunika-sjonen med referansestasjon	Robotklipperen er ikke koblet til referan-sestasjonen.	Parkoble robotklipperen med referanse-stasjonen.
	Referansestasjonen er/DDkke riktig instal-lert.	Kontroller installasjonen av referansesta-sjonen.
	Robotklipperen mottar/DDke radiosignaler fra referansestasjonen i alle områder der robotklipperen brukes.	Test om robotklipperen mottar radiosig-naler fra referansestasjonen i alle delene av arbeidsområdet. Hvis/DDke på referan-sestasjonen eller området installereres på nytt. Se Hvordan du installerer objektet på kartet på side 112.
	Strømbrudd. Undersøk og utbedre eventuale	elle ørsaker til strømbruddet på referansestasjonen.
	Det er en feil i referansestasjonen, og lampen blinker rød.	Koble strømmen fra referansestasjonen, og koble den til igjen for ñarte refe-ransestasjonen på nytt. Hvis problemet vedvarer, på ta kontakt med den god-kjente serviceforhandleren.
	Det er interferens med andere referanse-stasjoner aller andre radiosystemer i om-rådet.	Start produitet på nytt. Hvis problemet vedvarer, på ta kontakt med den god-kjente serviceforhandleren.
For mange veipunkter	Det er for mange veipunkter i det gjel-dende arbeidsområdet.	Foreta en ny installationsjon av arbeidsom-rådet, sonen som/DDke skal klippes, og transportbanene. Opprett færre veipunk-ter. Del det aktuelle arbeidsområdet inn i flere arbeidsområder.
Bestemmelsesstedet kan ik-ke näs	Det er ingen transportbane mellom lade-stasjonen og arbeidsområdet eller vedli-keholdspunktet.	Lag en transportbane mellom ladesta-sjonen og arbeidsområdet eller vedlike-holdspunktet.
	Transportbanen er blokkert, og robotklip-eren kan/DDke på till arbeidsområdet, la-destasjonen aller vedlikeholdspunktet.	Kontroller at transportbanen/DDke er blokkert, ellser slett den og lag en ny trans-portbane.
Flere referansestasjoner	Det er mer enn en referansestasjon i naerheten av arbeidsområdet. Dette kan forårsake interferens for produitet fra en annen referansestasjon.	Kontakt det godkjente serviceverkstedet ditt,hvis det samme problemet oppstår oftæ.
EPOS-plugin-modul/DDke fun-net	EPOSTTM Plug-in er defekt eller/DDke mon-ter riktig.	Start produitet på nytt. Kontroller at EPOSTTM Plug-in er installment riktig, og at kabelen er koblet til. Hvis problemet ved-varer, på ta kontakt med den god-kjente serviceforhandleren.
Arbeidsområdet er manipulert	Ladestasjonen aller referansestasjonen er flyttet.	Ufør en ny installationsjon avkartet.
Strømproblem for tilbehør	Det er et strømproblem med tilbehørsp-orten.	Sett produitet til AV, koble tilbehøret fra tilbehørsporkten, og koble det til igjen. Start produitet på nytt. Hvis problemet vedvarer, på ta kontakt med den god-kjente serviceforhandleren.

37.3 LED-indikatorlampen på referansestasjonen

Lys Status
Grønt blinkende lys Oppstar	av referansestasjonen. Vent noen minutter.
Grønt konstant lys I drift.
Rødt blinkende lys Referansestasjonen virker ikke på grunn av en feil. Koble fra strømledningen og koble den til igjen forå starteprodukter på nytt. Hvis problemet vedvarer, på du ta kontakt med den godkjente serviceforhandleren.
Hvitt blinkende lys Fastvareopddatering er nødvendig. Snakk med den lokale Husqvarna-representanten.
Guilt blinkende lys Bare for referansestasjon i signalforsterkermodus: Referansestasjonen i signalforster-kermodus har ingen forbindelse til hovedrefaransestasjonen. Referansestasjonen er i oppstartsmodus eller har ingen forbindelse til hovedrefaransestasjonen. Hvis det ikke er noen forbindelse, på du undersøke hovedrefaransestasjonen eller den nærmeste signalforsterkenen.

38 Oppbevaring og kassering

38.1 Oppbevaring

Hvis du oppbevarer referansestasjonen innendors, ma du la armen sta fast pa stolpen eller veggen sik at du kan montere referansestasjonen pa den opprinnelige plassen sin igjen.

Hvis du oppbevarer referansestasjonen utendors om vinteren, anbefaler vi at du lar strormforsyningen vaere tikkoblet.

38.2 Kassering

Folg lokale gjenvinningsbestemmelse og gjeldende regelverk.

39 Tekniske data

39.1 Tekniske data

Referansestasjon EPOS™ RS1 , dimensjoner
Lengde, cm/tommer. 17/6,7
Bredde, cm/tommer. 16/6,3
Høyde, cm/tommer. 22/8,7
Vekt, kg/pund 0,5/1,1
Referansestasjon EPOS™ RS1 , produitdata
Type strømforsyningsenhet FW7313/28/D/XX/Y/1.3
Inngangseffekt, strømforsyning, V AC 100-240
Utgangseffekt, strømforsyning, V DC 28
Utgangseffekt, strømforsyning, A 1,3
Lengde på lavspentkabel, m/fot 20/66
IP-kode, referansestasjon IPX5
IP-kode, strømforsyningsenhet IP44
StrømforbruK, W 2,8
EPOS™ Plug-in,produktaformasjon
Inngangsspenning, V DC 18
StrømforbruK, W 1,8
IP-kode IPX5
Referansestasjon EPOS™ RS1 , frekvensbändsätte
Bluetooth®-frekvensomräge (for service) 2400,0-2483,5 MHz
SRD868	863-870 MHz
Referansestasjon EPOS™ RS1 , strømklasse
Bluetooth®-utgangseffekt (for service)	8 dBm
SRD868	13 dBm

Bluetooth® ordmkeret og logoene er registrende varemeker for Bluetooth SIG, inc., og bruk av slike merker fra Husqvarna skjer under lisens.

40 Samsvarserklæring

Du finner samsvarserklæringen i brukerhandboken som følger med robotgressklipperen.

Sommaire
