57 Sicurezza

57.1 Definzioni di sicurezza

Le avventenze, le precauzioni e le note sono utilizzate per evidenziarle parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operaatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispetto.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispetto.

Note: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

57.2 Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rispettare le normative nazionali sulla sicurezza elettrica.
• Il prodotto deve essere utilizzato solo con l'unità di alimentazione fornita da Husqvarna.
• Il prodotto può essere utilizzato solo con le apparecchiature raccomandate dal produttore. Qualiasi altri tipo di utilizzo è da considerarsi improprio. Attenersi scrupolosamente alle istruzioni del produttore relative a funzionamento e manutenzione.

• Il prodotto può essere utilizzato, sottomosto a manutenzione e riparato solo da persone che abbiano totale dimestichezza con le sue specifiche caratteristiche e norme di sicurezza. Prima di usare il prodotto, leggere attendamente il Manuale dell'operatore e accertarsi di averne compreso il contentuto.

• Husqvarna non garantisce la completeness compatibilità tra il prodotto e altri tipi di sistemi wireless, quali telecomandi, trasmettitori radio, apparecchi acustici, recinzioni elettriche interrate per animali o simili.

• Non è consentito modificare il design originale del prodotto. Tutte le modifiche sono a rischio e pericololo dell'utente.
• Verificare la presenza di eventuali danni al prodotto prima di avviarlo. Se danneggiato, non utilizzato il prodotto.
• La temperatura di esercizio per la stazione di riferimento è compresa tra -20^ e 45^/tra-4^ e 113^ . La temperatura di esercizio di EPOS Plug-in è compresa tra 0^ e 45^/tra 18^ e 113^ . La temperatura di rimessaggio per la stazione di riferimento ed EPOS Plug-in è compresa tra -20^ e 70^/tra-4^ e 158^ .

57.3 Istruzioni di sicurezza per l'installazione

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• non posizionare l'alimentatore in un punto in cui vi si il rischio che si bagni. Non posizionare l'alimentatore a terra.
• non racchiudere l'alimentatore. La condensa può danneggiare l'alimentatore e aumento il rischio di scosse elettriche.
• rischio di scosse elettriche. Si consiglia l'uso di un interruttorde differenziale (RCD) quando si collega l'alimentatore alla presa a muro. Applicabile per Stati Uniti e Canada. Se l'alimentazione è installata all'aperto: rischio di scosse elettriche. Installare solo ad una presa con protezione di Classe A GFCI (RCD) con involucro resistente alle intemperie con l'accessorio cappuccio inserto o rimioso.

• Assicurarsi che le spine del cavo a bassa tensione e dell'alimentatore siano pulite e asciutte prima di collegarle.

• Durante l'installation della stazione di riferimento sussiste il rischio di caduta di oggetti. Ciò può causare lesioni.

• Il cavo di alimentazione e quello di prolunga devono trovarsi all'esterno dell'area di lavoro per evitarne il danneggiamento.
• Quando si installa la stazione di riferimento in posizione alta, si corre il rischio di cadere. Assicurarsi di disporre di una posizione stabile quando si installa la stazione di riferimento.

57.4 Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Prima di eseguire la pulizia o la manutenzione del prodotto, scollegarlo alla presa di corrente.

57.5 In caso di temporale

Per ridurre il rischio di danni ai componenti elettrici della stazione di riferimento, si consiglia di scollegare l'alimentatore in caso di rischio di temporali. Collegare nuovamente l'alimentatore quando non vi è alcun rischio di temporali.

58 Introduzione

58.1 Introduzione

Numero di serie:
Codice prodotto:

Il numero di seri e trova sulla targhetta dati di funzionamento del prodotto e sulla confezione del prodotto. Utilizzare il numero di seri per registrar il prodotto sul site Web www.husqvarna.com.

58.1.1 Supporto

Per assistenza sul prodotto, contattare il centro di assistenza Husqvarna.

58.1.2 Descrizione del prodotto

Nota: Husqvarna aggiorna regolarmente l'aspetto e il funzionamento dei prodotti. Fare riferimento a Supporto alla pagina 175.

di correzione della stazione di riferimento per il posizionamento.

58.1.3 Descrizione del sistema

Ilsystema EPOS™ include un robot tagliaerba, una stazione di ricarica e una stazione di riferimento. Il robot tagliaerba e la stazione di riferimento ricevono i segnali satellitari per il posizionamento. La stazione di riferimento è ferma e invvia i dati di corazione al robot tagliaerba per ottenere una posizione precisa per il tagliaerba. L'area di lavoroiene creata virtually in un'app azionando il prodotto e aggiungendo waypoint per creare una mappa in un'app.

La stazione di riferimento EPOS™ riceve i segnali satellitari e invia i dati di correzione al robot tagliaerba. EPOS™ Plug-in utilizza i segnali satellitari e i dati

58.1.4 Panorama del prodotto

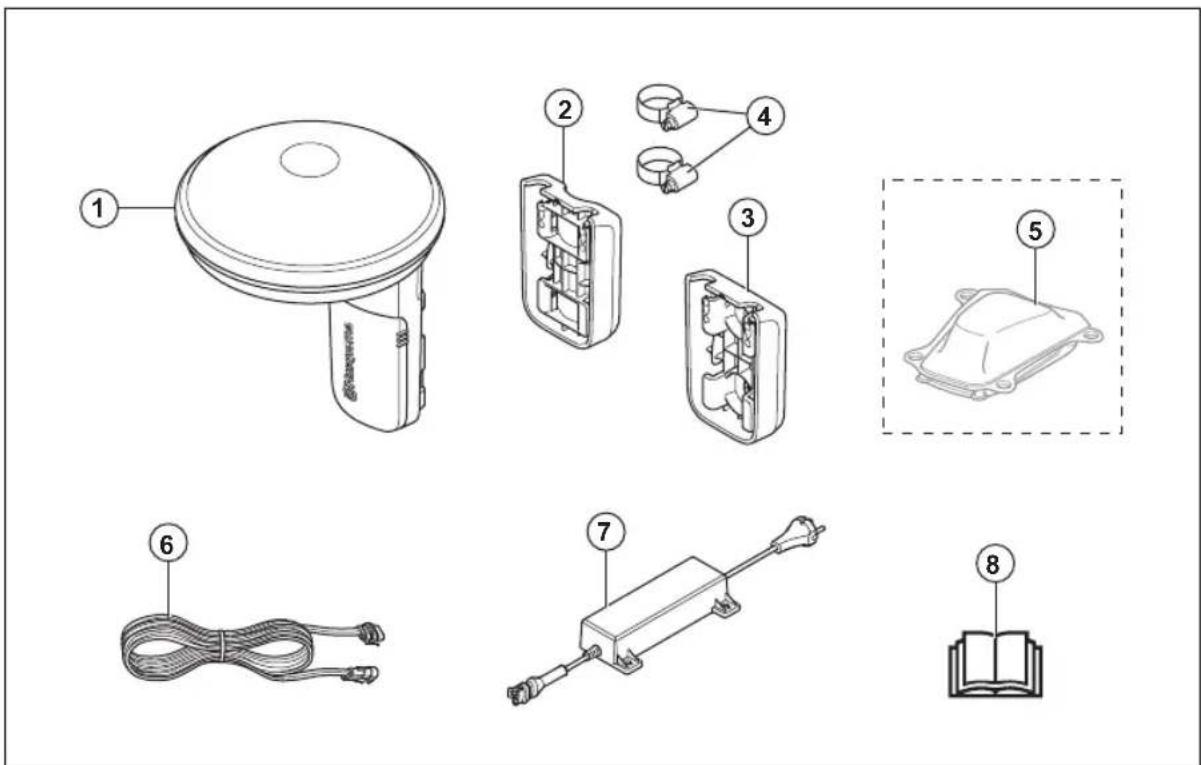

1. Stazione di riferimento
2. Staffa per asta
3. Staffa parete
4. Fascette stringitubo

5. Automower EPOS™ Plug-in64

6. Cavo a bassa tensione

7. Alimentatore 65
8. Manuale dell'operaatore

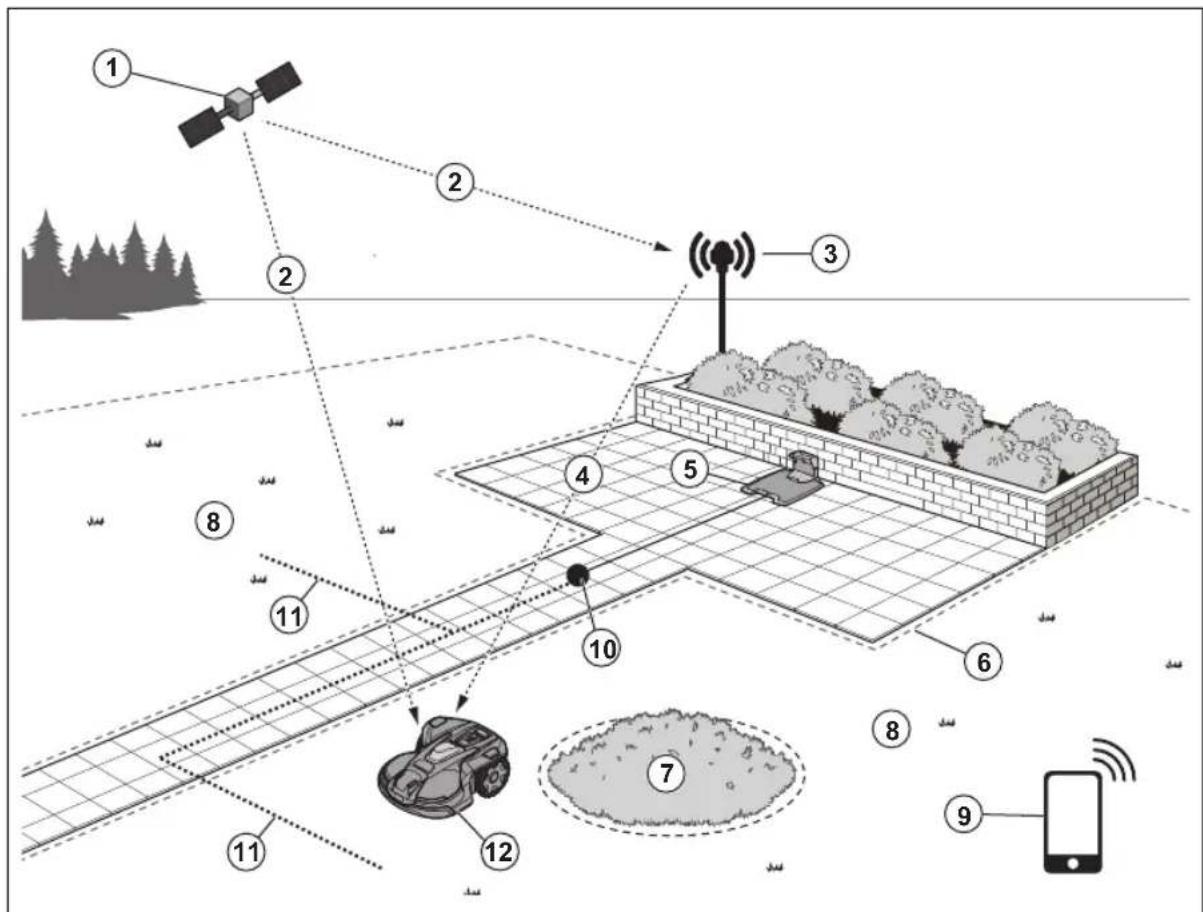

58.1.5 Panorama delsystema

1. Satelliti
2. Segnali satellitari
3. Stazione di riferimento
4. Dati di correzione
5. Stazione di ricarica 66
6. Confine virtuale
7. Zona da evitare
8. Area di lavoro
   9.Dispositivo mobile 67
9. Punto di aggancio
10. Percorso di traferimento
11. Robot tagliaerba con kit EPOS™ Plug-in68

58.1.6 Simboli riportati sul prodotto

Questi significi sono riportati sul prodotto. Accertarsi di aver compreso tali significi.

Il presente prodotto è conforme alle dirattive UE vigenti.

Il presente prodotto è conforme alle dirittive UK vigenti.

Non è consentito smaltire questo prodotto come normale rifiuto domestico. Attenersi alle normative nazionali e utilizzato ilsystema di riciclaggio locale.

Utilizzare un alimentatore rimi movibile come riportato sulla targhetta dati di funzionamento accanto al simbolo.

66 Non incluso.
67 Non incluso.
68 Robot tagliaerba non incluso.

Nota: I restanti significi/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in alcuni mercati.

58.1.7 Simboli nell'app

Mostra la potenza del segnale radio che il prodotto riceve alla stazione di riferimento.

Lo stato è EPOS confermato. Il prodotto ha una posizione e una direzione precise. Cio è necessario per azionare automaticamente il prodotto e per installare gli oggetti della mappa.

Lo stato è Azione EPOS necessaria Il prodotto ha una posizione precisa, ma è necessario utilizzato manually o automaticamente per ottener una direzione precisa.

Lo stato è Ricerca EPOS in corso. Il prodotto non ha una posizione precisa e perché i segnali satellitari e i dati di correzione per ottenere una posizione precisa.

59 Installazione

59.1 Introduzione - Installazione

AVVERTENZA: Leggere e comprehende il capitolo sulla sicurezza prima di installare il prodotto.

AVVERTENZA: Prima di installare il prodotto, assicurarsi di aver fatto e sospato il capitolo sulla sicurezza nel manuale del robot tagliaerba.

ATTENZIONE: Utilizzato pezzi di ricambio originali e materiale di installatione.

Note: Per ulteriori informazioni sull'installazione,fare riferimento a www.husqvarna.com.

59.2 Componenti principali per l'installazione

L'installazione include i seguenti componenti:

• Robot tagliaerba 69, che taglia automaticamente il prato.
• Stazione di ricarica 70, che carica il prodotto.

• Unità di alimentazione 71, che è collegato alla stazione di ricarica e a una presa di corrente da 100-240 V.

• Alimentatore, che è collegato alla stazione di ricarica e a una presa di corrente da 100-240 V.

• Stazione di riferimento, che riceve i segnali satellitari e invia i dati di correzione al robot tagliaerba.
• Automower ^ EPOSTM Plug-in ^72 .
• Un dispositivo mobile con l'app Automower Connect per configurare l'installazione e le impostazioni del prodotto.

59.3 Preparazione all'installazione

ATTENZIONE: Le buche con l'acqua nel prato possocono causare danni al prodotto.

ATTENZIONE: leggere il capitolo relativo all'installazione prima di procedere con l'installazione.

• Fare uno schema della zona di lavoro e includere tutti gli ostacoli. In quello modo è più facile individuire la migliorie posizione per la stazione di ricarica, la stazione di riferimento e i confini virtuali.
• Contrassegnare sullo schema il punto in cui posizionare la stazione di ricarica, la stazione di riferimento, il punto di manutenzione, i percorsi di trasferimento e i confini virtuali per le aree di lavoro e le zone da evitare.
• Attenersi alle istruzioni per le distance tra oggetti oscuranti.

Riempire le buche del prato per renderlo a livello.
- Tagliare l'erba prima di installare il prodotto.
Accertarsi che l'erba sia massimo 10 cm / 4 poll.

Note: le prime settimane successive all'installazione, il livello acustico durante il taglio dell'erba cui essere maggiore del solito. Il livello sonoro diminuisce dopo un po'di tempo.

59.4 Analisi della posizione della stazione di riferimento

ATTENZIONE: Se nelle vicinanze è presente un parafulmine, non installare la stazione di riferimento più in alto del parafulmine.

ATTENZIONE: Non installare la stazione di riferimento su un'asta per bandiera. I movimenti della stazione di riferimento influscono sui dati di correzione inviati al prodotto con la posizione corretta.

• Installare la stazione di riferimento su un oggettoto fisso che non possa muoversi o ruotare.

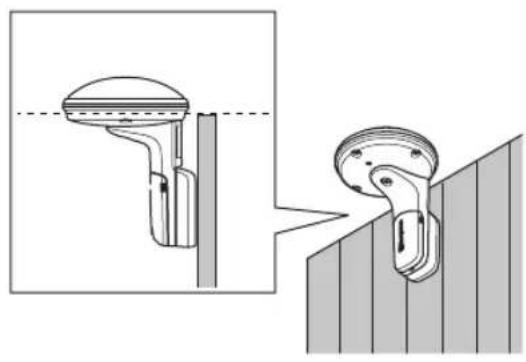

• Installare la stazione di riferimento su un palo o una parete. Il palo deve essere un diametro di 27-36 mm / 1.1-2.2 poll. per poterospitare gli accessori della stazione di riferimento.

Note: Se la stazione di riferimento è installata su una parete, la parte superiore della stazione di riferimento deve trovarsi sulla parete. Gii oggetti metallici sono causare interferenze con il segnale della stazione di riferimento.

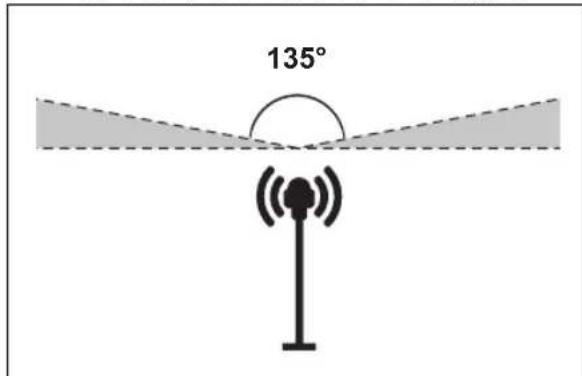

• Assicurarsi che la stazione di riferimento abbia una visuale completa del cielo. è necessario essere una visuale completa del cielo di almeno 135 gradi.

- Installare la stazione di riferimento ad un'altezza minima di 2 m / 6.5 piedi.

• Assicurarsi che la distanza tra la stazione di riferimento e il robot tagliaerba sia inferiore a 100 m/330 ft. La presenza di oggetti tra la stazione di riferimento e il robot tagliaerba cui possare una riduzione della distanza.

59.5 Esaminare dove collocare dell'alimentatore

• Posizione l'alimentatore in una zona con fatto e protezione da sole e pioggia.
• Posizione l'alimentatore in una zona con un buon flusso d'aria.
• Impiegare un dispositivo salvavita (RCD) quando si collega l'alimentatore alla presa di corrente.
• Se necessario, estendere il cavo a bassa tensione. Il cavo a bassa tensione più essere esteso fino A 100 m / 328 piedi.

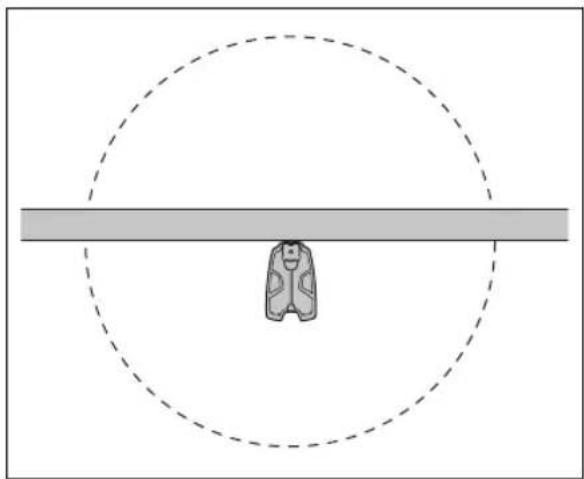

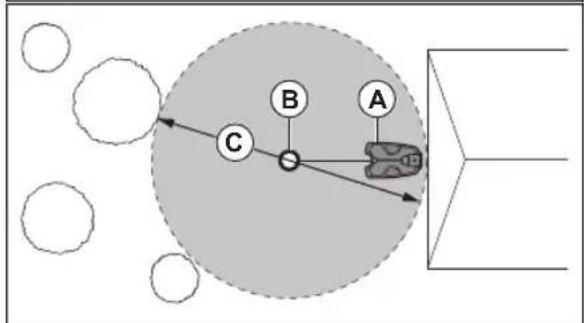

59.6 Per esaminare dove posizionare la stazione di ricarica

• Posizione are la stazione di ricarica nell'area di lavoro o all'esterno diessa. Non è necessario nessun percorso di trasferimento se la stazione di ricarica si trova all'interno dell'area di lavoro (A). Non è necessario nessun percorso di trasferimento se il prodotto, quando si trova nel punto di aggancio della stazione di ricarica, è completeness all'interno dell'area di lavoro. Se la stazione di ricarica e il punto di aggancio (B) non si trovano nell'area di lavoro, è necessario installare un percorso di trasferimento (C).

• La stazione di ricarica può essere inserita in un copristazione Automower®.

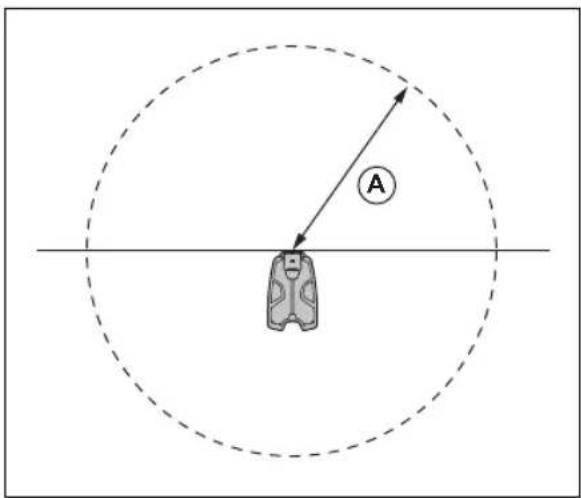

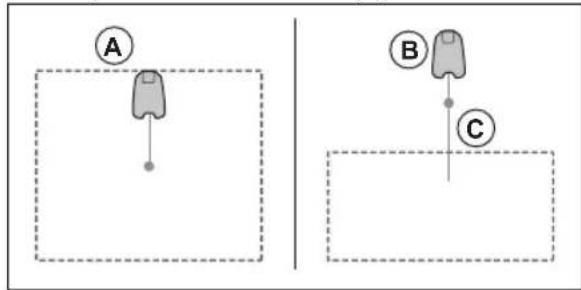

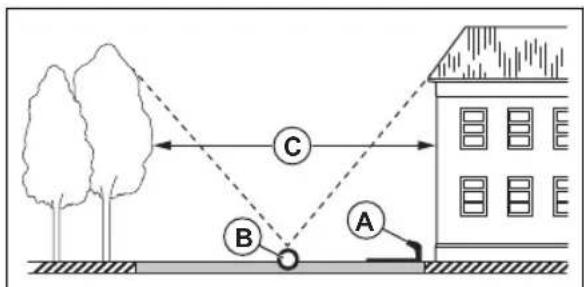

• Posizione are la stazione di ricarica (A) con una visuale cielo alla stacoli dal punto di aggancio (B). Il punto di aggancio della stazione di ricarica (B) è il punto in cui il prodotto si arrasta dopo essere tornato alla stazione di carica. La distanza di inversionione può essere impostata su 70-250 cm/28-98 poll.Husqvarna consiglia di averre un'altezza minima di 6 m/20 ft (C) di spazio libero davanti alla stazione di ricarica.

Se il prodotto non deve essere in funzione in una parte dell'area di aggancio, collocare una barriera protettiva di almeno 15cm /6 poll. di altezza. L'area di aggancio (A) è un'area circolare attorno alla stazione di ricarica con un raggio di 3m /9.8 ft.

Note: il prodotto utilizza il segnale della stazione di ricarica per cercarla quando si trova nell'area di aggancio.

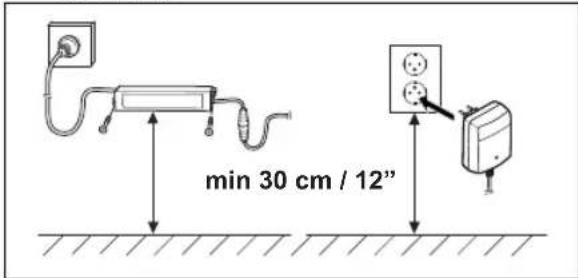

• Posizione la stazione di ricarica nei pressi di una presa di corrente.
• Posizione la stazione di ricarica su una superficie orizzontale.
• La piastra di base della stazione di ricarica non deve essere piegata.

• Se l'area di lavoro presente 2 parti Separate con una pendenza ripida, Husqvarna raccomanda di posizionare la stazione di ricarica nella sezione inferiore.

ATTENZIONE: Non installare la stazione di ricarica in presenza di oggetti metallici a terra. Gli oggetti metallici sono causare interferenze con il segnale della stazione di ricarica.

59.7 Esaminare dove collocare dell'alimentatore

ATTENZIONE: Accertarsi che le lame del prodotto non taglino il cavo a bassa tensione.

ATTENZIONE: Non posizionare il cavo a bassa tensione in una bobina o除去 la piastra della stazione di ricarica. La bobina provoca interferenze con il segnale proveniente alla stazione di ricarica.

• Posizione l'alimentatore in una zona con fatto e protezione da sole e pioggia.
• Posizionare l'alimentatore in una zona con un buon flusso d'aria.
• Utilizzare un interrutatore differenziale (RCD) con una corrente di intervento massima di 30 mA quando si collega l'alimentatore alla presa di corrente.

Sono disponibili come accessori cavi a bassa tensione di lunghezze diverse.

59.8 Analisi della posizione di installazione del perimetro virtuale

ATTENZIONE: Se l'area di lavoro si trova in prossimità di bacini idrici, pendenze, dirupi o strade pubbliche, develle essere presente una barriere protettiva. La barriera deve essere minimo 15 cm / 6 poll. in altezza.

ATTENZIONE: Non lasciare che il prodotto funzioni sulla ghiaia.

Per un accurato funzionamento alla rumore, isolare tutti gli ostacoli come alberi, radici e pietre.
- create uno schema dell'area di lavoro prima di installare i confini virtuali.

59.9 Installazione degli oggetti della mappa in prossimità di edifici e alberi

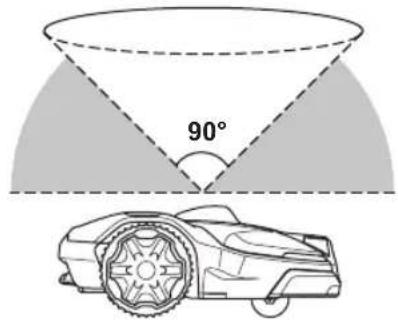

• Assicurarsi che vi sia una sezione di cielo di 90^ prima di ostacoli nella'area in cui il prodotto opera.

Note: Il prodotto non può ricevere segnali dal satellite per la navigazione se la visuale del cielo è ostacolata.

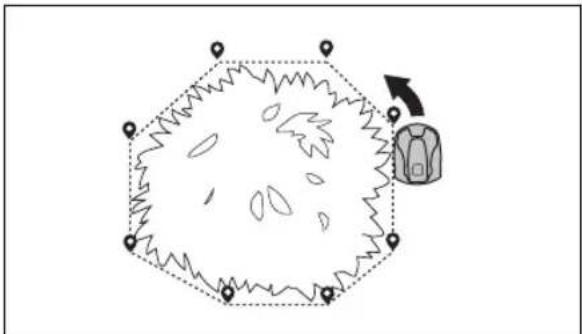

• Tracciare un'area da evitare (B) attorno ad alberi o a gruppi di alberi con chioma di diametro (A) superiore a 4 m/13 ft.

Note: Alberi o gruppi di alberi con chioma di diametro (A) superiore a 4 m/13 ft possono causare arresti temporanei del prodotto. Alberi più piccoli non causano generalmente interferenze con il funzionamento del prodotto.

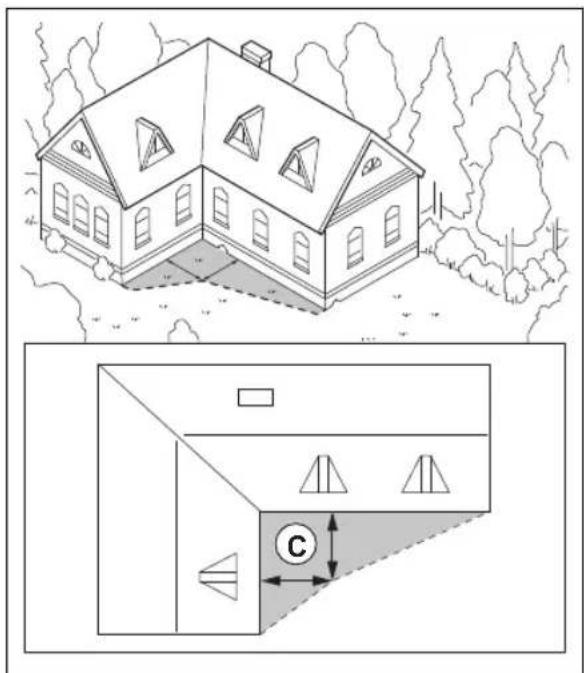

Per edifici a forma di L, tracciare il perimetro virtuale a una distanza minima (C) di 1.5 m/5 ft dagli stessi.

Per tracciare i perimetri virtuali in un'area con edifici a forma di U, assicurarsi che la distance (E) sia pari ad almeno 6 m/20 ft. Se l'edificio ha un'altezza superiore a 3 m/10 ft, assicurarsi che la distance (E) sia pari al doppio di quella dell'edificio più alto. Tracciare il perimetro virtuale a una distance minima (D) di 1.5 m/5 ft dall'edificio.

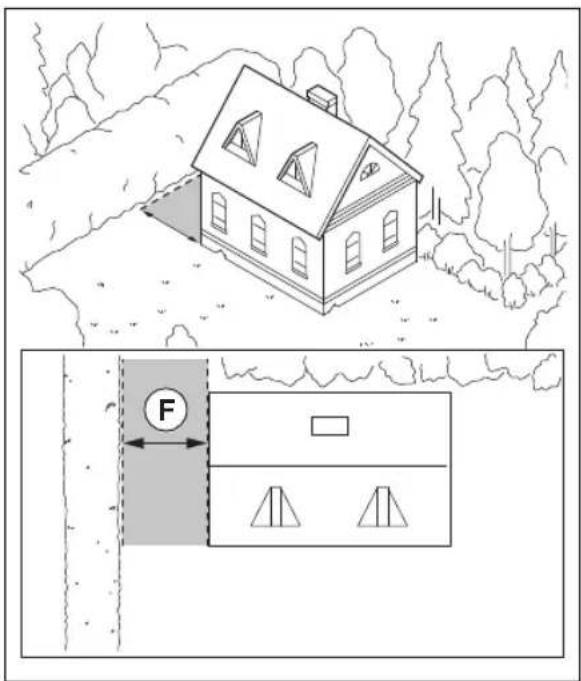

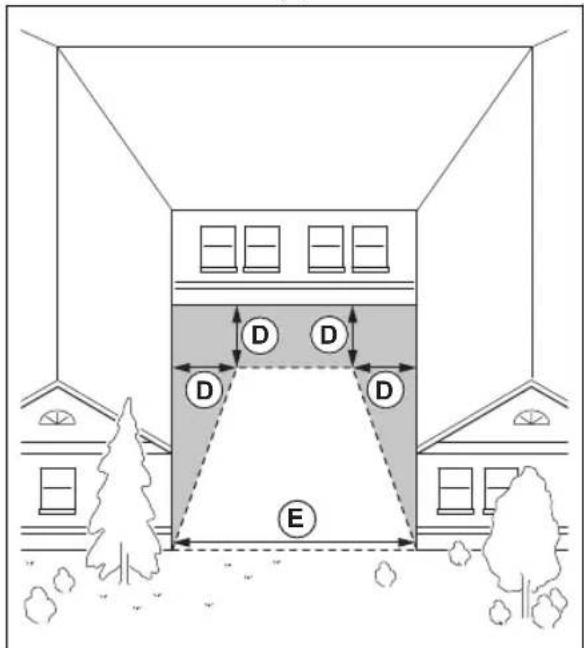

Assicurarsi che per le aree tra gli edifici la distanza (F) sua pari ad almeno 4m / 13 ft.

Note: Per le aree con una larghezza inferiore a 4 m / 13 piedi è possible create un percorso di trasporto che il robot tagliaerbaattraverseraenza eseguire alcun taglio.

59.9.1 Passaggi

Un passaggio è una sezione che ha un confine virtuale su ciascun lato e che collega 2 parti della zona di lavoro. La larghezza del passaggio deve essere di almeno 2 m/6.5ft per ottenere un buon risultato di taglio.

59.9.2 Esame dei punti in cui creare le aree da evitare

• Creare aree da evitare intorno a oggetti di dimensioni superiori a 2 × 2 m/6,6x6,6 ft.
  Assicurarsi che l'area da evitare include l'intera area in cui il prodotto non deve funzionare (B).

Note: Non create un'area di esclusione nell'area di lavoro per evitare che il prodotto entri in parti dell'area di lavoro stessa (A).

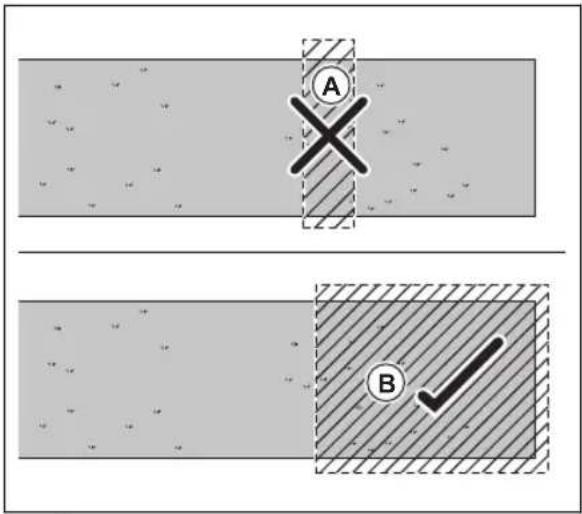

Assicurarsi che l'area da evitare sia di almeno 30 × 30 cm / 1 × 1 piedi.

59.9.3 Installazione degli oggetti della mappa in una pendenza

Le aree di eccessiva pendenza devono essere isolate con il cavo perimetrale. Il grado (%) iene calcolo come altezza verticale divisa per la distanza orizzontale. Esempio: 10~cm / 100~cm = 10% .

• Per le pendenze più ripide della pendenza massima consentita, non includele nell'area di lavoro. Isolare la pendenza con un'area da evitare.
• Tracciare i perimetri virtuali in pendenze meno ripide della pendenza massima consentita per il perimetro virtuale.
• Per pendenze adiacenti a strade pubbliche, posizionare una barriere di almeno 15cm / 6 poll. lungo il bordo esterno della pendenza. E possibile utilizzare una parete o una recinzione come barriera.
• Per lo schema sistematico, Husqvarna consiglia di impostarne la direzione direttamente lungo la pendenza.

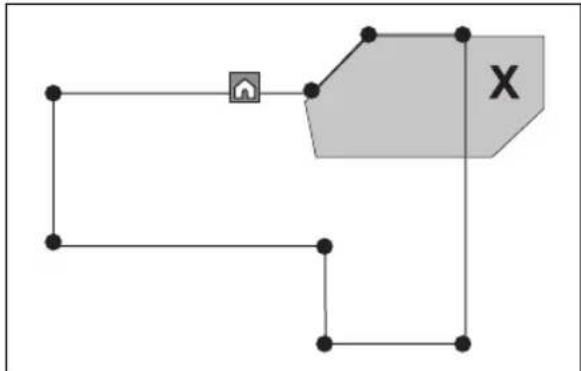

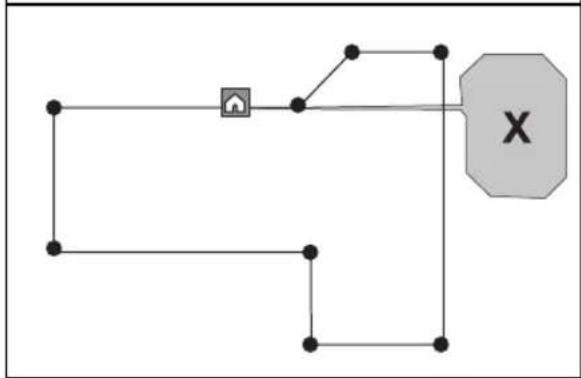

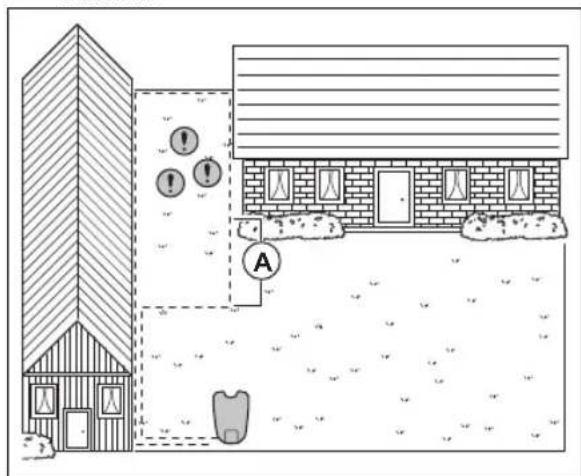

59.9.4 Utilizzo della funzione Supporto EPOS tramite cavo

Il cavo perimetrale cui oessere installato per operare con ilsystema EPOS.Installare il cavo perimetrale se

i segnali satellitari sono deboli. Il cavo può trovarsi in una parte dell'area di lavoro o in un'area in cui sia stato installato un percorso di trasporto. Fare riferimento al manuale dell'operaore del robot tagliaerba per informazioni su come installare il cavo perimetrale.

Nota: Non utilizzato il cavo perimetrale per estendere l'area di lavoro.

• Posizione une parte del cavo perimetrale (A) a circa 2 m/6,6 ft dall'area in cui il segnale satellitare è debole.

• Attivare la funzione Supporto EPOS tramite cavo dopo aver installato il cavo perimetrale. Selezionare Accessori > Supporto EPOS tramite cavo > Attiva nell'app Automower Connect.

• Estendere il cavo perimetrale nell'area di lavoro se il prodotto continua ad arrestarsi in una parte dell'area di lavoro.

• Estendere il cavo perimetrale nell'area di lavoro se il prodotto non risce a spostarsi dall'area con cavo perimetrale.

59.10 Installazione del prodotto

1. Installare EPOS Plug-in. Fare riferimento a Installazione del plug-in EPOS alla pagina 184.
2. Installare l'app Automower Connect sul proprio dispositivo mobile. Fare riferimento a Automower Connect alla pagina 184.
3. Abbinare il prodotto e l'app Automower Connect. Eseguire la configurazione di EPOS™ nell'app Automower Connect. Fare riferimento a Configurazione di EPOS™ alla pagina 184.
4. Installare la stazione di ricarica. Fare riferimento a Installazione della stazione di ricarica alla pagna 185.
5. Installare la stazione di riferimento. Fare riferimento a Installazione della stazione di riferimento alla pagina 186.
6. Creare una mappa con aree di lavoro, zone da evitare, percorsi di trasferimento e punti di manutenzione. Fare riferimento a Installazione degli oggetti della mappa alla pagna 188.
7. Utilizzare l'app Automower Connect per configurare le impostazioni del prodotto. Fare riferimento a Automower Connect alla pagina 184.

Note: Per ulteriori informazioni sulle impostazioni dell'app,fare riferimento al manuale dell'operaatore del robot tagliaerba.

59.10.1 Installazione del plug-in EPOS

Seguire le istruzioni per l'installazione riportate nel manuale dell'operaatore di Automower® EPOS™ Plug-in.

59.10.2 Configurazione di EPOS

Quando il prodotto viene impostato su ON per la prima volta, è necessario configurare alcune impostazioni di base prima di poter utilizzato il prodotto. É necessario abbinare il prodotto e l'app Automower® Connect per poter installare gli oggetti sulla mappa, modificare le impostazioni e utilizzato il prodotto. Utilizzato l'app Automower® Connect sul vostro dispositivo mobile o sull'app Automower® Connect.

1. Impostare il prodotto su ON.

Nota: La modalità di associazione Bluetooth® del prodotto è attiva per 3 minuti. Se l'associazione tra il prodotto è il dispositivo mobile non viene

completata entro 3 minuti, impostare il prodotto su OFF, quando su ON.

1. Accedere al proprio account Husqvarnanell'app Automower Connect.
2. Avviare Bluetooth sul proprio dispositivo mobile.
3. Selezionare /miei tagliaerbanell'app Automower Connect e aggiungere il prodotto.
4. Inserire il codice PIN di fabbrica.
5. Seguire le istruzioni per la configurazione di EPOST™ nell'app Automower® Connect. Eseguire un'operazione di associazione con la stazione di riferimento e la stazione di carica e installare gli oggetti della mappa.

Nota: E necessario eseguire una sola volta l'abbinamento tra I'app Automower Connect e il prodotto.

59.10.3 Automower Connect

Automower Connect e un'app gratuite per i dispositivi mobili. Utilizzare l'applicazione per l'installazione, la configurazione delle impostazioni e l'azionamento del prodotto. É inoltre possibile trovare ulteriori informazioni, ad esempio sugli allarmi e le statistiche, nell'app Automower Connect.

L'app fornisce 2 opzioni di connettività: Connettività a lungo raggio tramite Telefono cellulare e a certo raggio tramite Bluetooth®.

• L'opzione Pannello di controllo alla lo stato corrente del prodotto e il livello di carica della batteria.

Note: non tutti i paesi supportano la connessione dati a Automower® Connect a causa di sistemi cellulari locali specifici. Il servizio a vita Automower® Connect incluso si applica solo se nell'area operativa è disponibile un subfornitore terzo di .

59.10.4 Installazione della stazione di ricarica

Leggere e comprehende le istruzioni relative alla stazione di ricarica. Fare riferimento a Per esaminare dove posizionale la stazione di ricarica alla pagna 179.

ATTENZIONE: non praticare nuovi fori nella piastra della stazione di ricarica.

ATTENZIONE: non pogiare i piedi sulla piastra base della stazione di ricarica.

AVVERTENZA: Assicurarsi che le spine del cavo a bassa tensione e dell'alimentatore siano pulite e asciutte prima di collegarle.

Quando si collega l'alimentatore, utilizeszare solo una presa di corrente collegata a un interrettore differenziale (RCD).

59.10.4.1 Installazione della stazione di ricarica

ATTENZIONE: non praticare nuovi fori nella piastra della stazione di ricarica.

ATTENZIONE: non pogiare i piedi sulla piastra base della stazione di ricarica.

AVVERTENZA: Assicurarsi che le spine del cavo a bassa tensione e dell'alimentatore siano pulite e asciutte prima di collegarle.

Quando si collega l'alimentatore, utilizeszare solo una presa di corrente collegata a un interrettore differenziale (RCD).

1. Leggere e comprehende le istruzioni relative alla stazione di ricarica. Fare riferimento a Per esaminare dove posizionare la stazione di ricarica alla pagina 179.
2. Posizione la stazione di ricarica nell'area selezionata.
   Note: Non collegare la stazione di ricarica a terra con le viti fino a quando non si è installato il cavo guida.
3. Aprire lo sportello sul lato anteriore della stazione di ricarica.

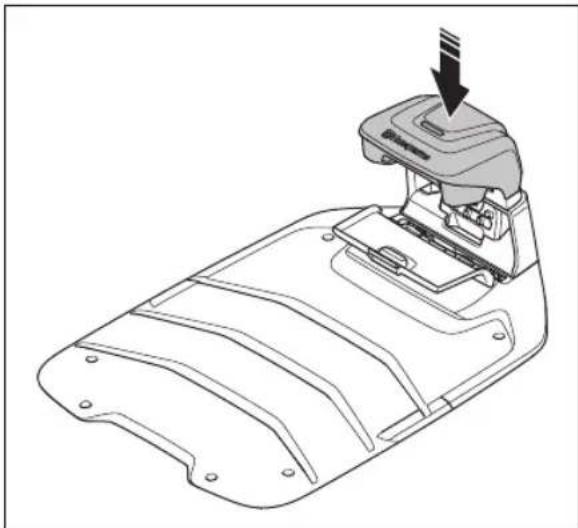

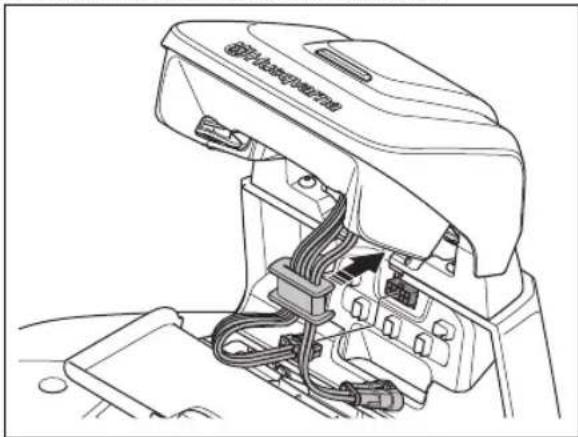

4. Collegare la parte superiore della stazione di ricarica.

1. Inclinare la parte superiore della stazione di ricarica.
2. Posizionare il passacavo con i cavi in posizione.
3. Collegare il cavo alla stazione di ricarica.

1. Collegare il cavo a bassa tensione alla stazione di ricarica.
2. Chiudere lo sportello sul lato anteriore della stazione di ricarica.
3. Inserire l'alimentatore ad un'altezza minima di 30 cm / 12 poll.

1. Collegare il cavo di alimentazione a una presa da 100-240 V.

Nota: Il prodotto può essere inserito nella stazione di ricarica per ricaricarsi quando si installa il cavo perimetrale.

1. Collocare il cavo a bassa tensione nel terreno mediate punctelli o interrare il cavo.
2. Collegare i cavi alla stazione di ricarica dopo aver installato il cavo perimetrale e il cavo guida.
3. Collegare la stazione di ricarica a terra con le viti in dotazione dopo aver installato il cavo guida.

59.10.4.2 Controllo visivo della stazione di ricarica

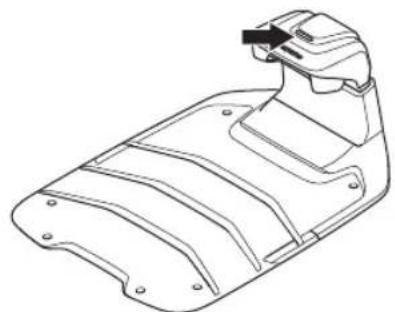

1. Accertarsi che la spia LED sulla stazione di ricarica abbia la luce verde.

1. Se l'indicatore LED non è verde, eseguire un controlo della procedura di installatione. Fare riferimento a Spia LED della stazione di ricarica alla pagna 196 e Installazione della stazione di ricarica alla pagna 185.

59.10.5 Installazione della stazione di riferimento

E possibl e installare la stazione di riferimento su un palo o una parete.

ATTENZIONE: I movimento della stazione di riferimento influscono sui dati di corazione inviati al prodotto con la posizione corretta. La stazione di riferimento deve essere installata saldamente sul palo o sulla parete.

ATTENZIONE: Gli elementi sulla mappa cambiano posizione se si sposta la stazione di riferimento. Regolare gli elementi sulla mappa o eseguire nuovamente l'installazione nell'app Automower Connect.

59.10.5.1 Installazione della staffa a parete

Nota: Viti non incluse. Utilizzare viti adatte al materiale della parete.

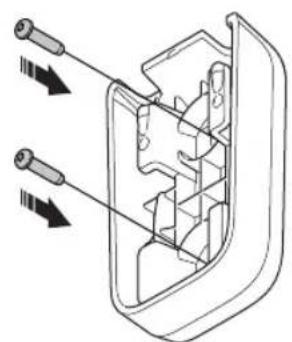

1. Appoggiare il braccio della stazione di riferimento sulla parete. Tracciare 2 segni sulla parete per le 2 viti.

Nota: Assicurarsi che la parte superiore della stazione di riferimento si trovi sulla parete.

1. Praticare i fori in corrispondenza dei 2 segni sulla parete per le 2 viti.
2. Fissare la staffa alla parete con le 2 viti.

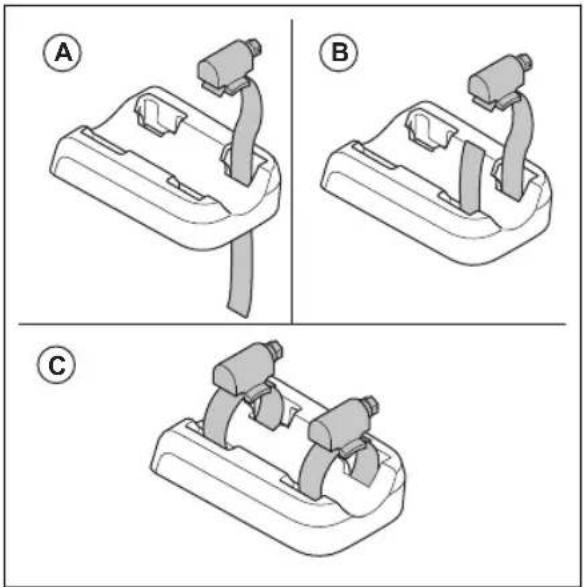

59.10.5.2 Installazione della staffa su un'asta

1. Fissare saldamente l'asta a una parete, al fatto o nel terreno. Accertarsi che l'asta non possa muoversi.

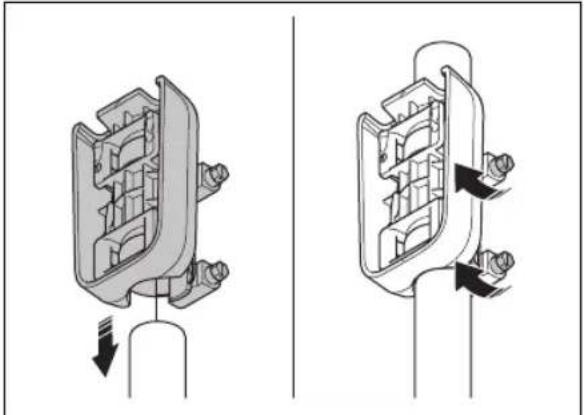

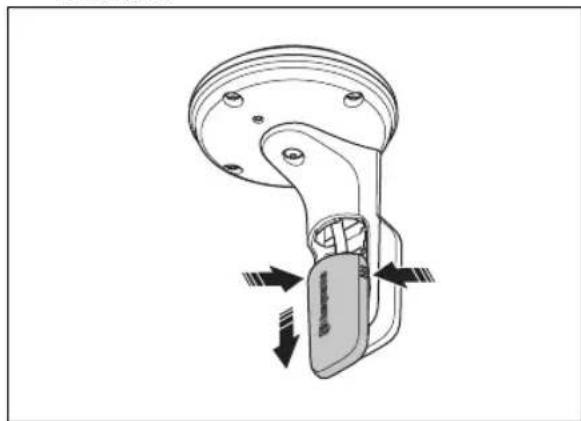

2. Inserire le fascette stringitubo nella fessura sul lato posteriore della staffa.

3. Fissare la staffa sull'asta e serrare le fascette stringitubo con un cacciavite a lama piatta.
59.10.5.3 Installazione della stazione di riferimento

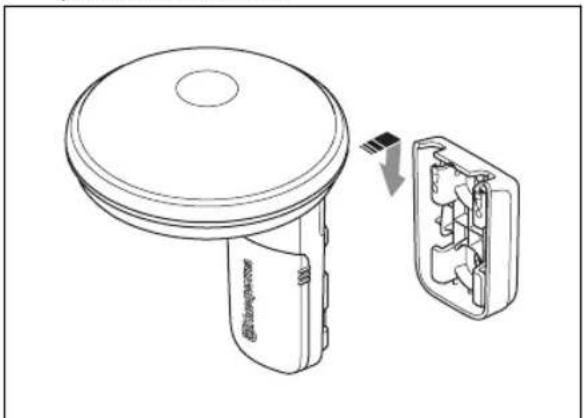

1. Tenere la stazione di riferimento al di sopra della staffa e allineare il braccio della stazione di riferimento con le fessure sulla staffa.
2. Spingere la stazione di riferimento verso il basso per fissarla alla staffa.

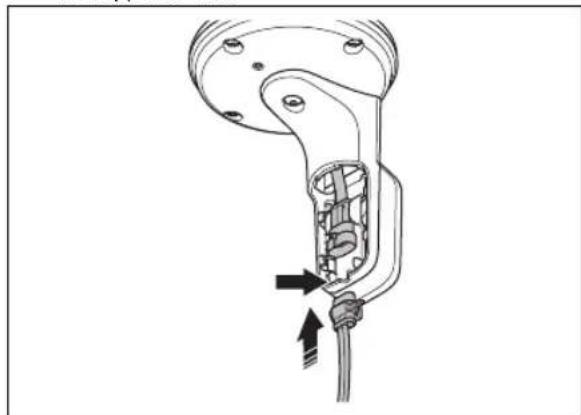

1. Tenere premuta la copertura del cavo e spostarla versus il basso per la rimozione alla stazione di riferimento.

4. Collegare il cavo a bassa tensione alla stazione di riferimento. Inserire il cavo a bassa tensione nell'apposto slot.

1. Montare il copricavo.
2. Collegare il cavo a bassa tensione alla stazione di riferimento all'alimentazione.
3. Fissare il cavo a bassa tensione alla parete o all'asta con fascette serracavo.

ATTENZIONE: Se il cavo a bassa tensione non è fissato saldamente con le fascette, potrebbe danneggiarsi in caso di vento forte.

1. Posizione r'alimentatore a una distance di 30-200 cm / 1-6.5 piedi sopra il suolo. Fare riferimento a Esaminare dove collocare dell'alimentatore alla pagina 179.
2. Collegare il cavo di alimentazione a una presa da 100-240 V.

Note: La spia LED della stazione di riferimento lampeggia in verde per alcuni minuti. La spia LED è verde fissa quando la stazione di riferimento è in funzione. Fare riferimento a Spia LED della stazione di riferimento alla pagina 196.

59.10.6 Installazione degli oggetti della mappa

Leggere le istruzioni su dove installare gli oggetti della mappa. Fare riferimento a Analisi della posizione di installmente del perimetro virtuale alla pagna 181.

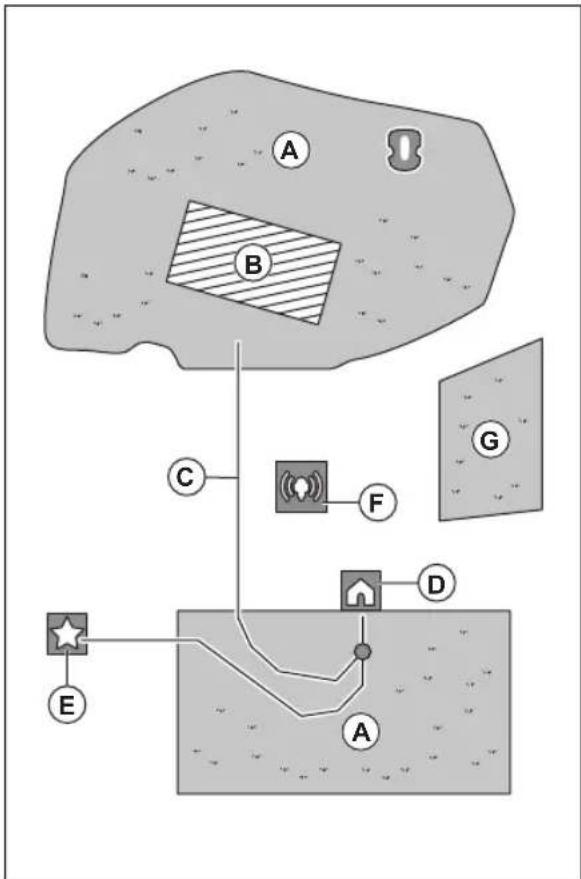

Sulla mappa è possibile installare i seguenti oggetti nell'app:

Aree di lavoro (A)
Zone da evitare (B)
Percorso di trasferimento (C)
Stazione di ricarica (D)
Punto di manutenzione (E)
Stazione di riferimento (F)
Area di lavoro (area secondaria) (G)

Per l'installazione della mappa completa è necessario installare un'area di lavoro e una stazione di ricarica sulla mappa.

Un'area di lavoro è specificata da confini virtuali. Su una mappa è possible installare al massimo aree di lavoro e aree secondarie.

Esistono due tipi di aree di lavoro:

• Un'area di lavoro con una stazione di ricarica all'interno o collegata aessa con un percorso di trasferimento in cui il prodotto funziona automaticamente.
• Un'area secondaria è un'area di lavoro sensa stazione di carica e ricerca percorso di trasferimento. Il prodotto deve essere spostato manualmente da e verso l'area di lavoro.

Un percorso di trasferimento è specificato tra il punto di aggancio davanti alla stazione di ricarica e un'area di lavoro. Il prodotto può automaticamente in questo percorso, ma non taglia l'erba. Un percorso di trasferimento può essere attivato e disattivato temporaneamente nell'app.

Se vi sono delle aree in cui è vietato l'utilizzo del prodotto, alla è possible creare delle zone da evitare. Una zona da evitare è specificata da confini virtuali. Lezone da evitare possono essere attivate e disattivatetemporaneamente nell'app.

Un punto di manutenzione è una posizione specifica in cui è possibile parcheggiare il prodotto. Puo essere utilizzato, ad esempio, come punto di assistenza in cui viene eseguita la manutenzione del prodotto. Il punto di manutenzione è collegato al punto di agganciotramite un percorso.

Per installare oggetti sulla mappa, utilizzato il prodotto con l'installazione appDrive per aggiungere punti di passaggio sulla mappa. Fare riferimento a Installazione degli oggetti sulla mappa alla pagina 188.

59.10.6.1 Installazione degli oggetti sulla mappa

I punti di passaggio (A) sono le posizioni che fanno i confini e i percorsi (B) virtuali. Le linee tra i punti di passaggio sono rette. Si consiglia di utilizzato il minor numero possibile di punti di passaggio. Per agli area di lavoro e le relative aree da evitare e il percorso di trasporto, il numero massimo totale di punti di passaggio è pars a 800. Husqvarna consiglia di aggiungere un numero massimo di 1000 punti di passaggio per l'installazione completa della mappa. Dopo l'installazione della mappa, è possibile regolare le posizioni dei punti di passaggio nell'app. Per creare curve dolci utilizzato diversi punti di passaggio. Husqvarna consiglia di impostare una distance minima di 30~cm / 1 ft tra i punti di passaggio. Dopo l'installazione della mappa, è possibile regolare le posizioni dei punti di passaggio nell'app.

ATTENZIONE: Non sollevare e spostare il prodotto tra i punti di passaggio durante l'installazione degli oggetti della mappa. Utilizzato appDrive per un'installazione corretta.

Note: La posizione del punto di passaggio quando si installa un'area di lavoro o una zona da evitare si trova nell'angolo anteriore sinistro del prodotto. Un'area di lavoro è specificata da perimetri virtuali. Il prodotto non è in grado di tagliare tutte l'erba nell'area di lavoro a causa della posizione del disco lame.

Note: La posizione del punto di passaggio durante l'installazione di un percorso di trasferimento o di un percorso verso un punto di manutenzione si trovato al centro del prodotto tra le ruote motrici.

• Assicurarsi di essere nelle vicinanze del prodotto e connessi al prodottotramite app con Bluetooth®.
• Assicurarsi che lo stato sia EPOS™ confermato nel appDrive.

Note: É possibile utilizzato un controller di gioco con Bluetooth® insieme a appDrive per azionare il prodotto.

• Selezionare l'oggetto che si desidera installare e utilizzare i pulsanti dell'infallazione appDrive per azionare il prodotto.
  Utilizzare il pulsante Su (A) per spostare il prodotto in avanti.
  Utilizzare il pulsante Giu (B) per spostare il prodotto all'indietro.
• Utilizzare il pulsante freccia sinistra (C) per ruotare il prodotto verso sinistra.
• Utilizzare il pulsante freccia destra (D) per ruotare il prodotto verso destra.
• Utilizzare il pulsante centrale (E) come un joystick per spostare e ruotare il prodotto in qualsi远处zione.

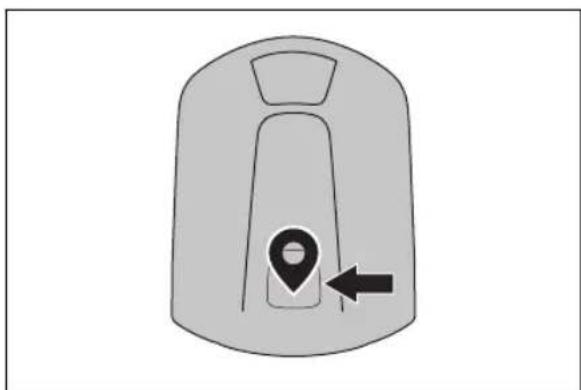

  Utilizzare il pulsante punto di passaggio (F) peraggiungere un punto di passaggio nella mappa.
  Utilizzare il pulsante di annullamento (G) per rimuovere il punto di passaggio più recente.

Nota: Camminare 2-3m / 6.5-9.8 piedi dietro il prodotto quando si aziona il prodotto con appDrive.

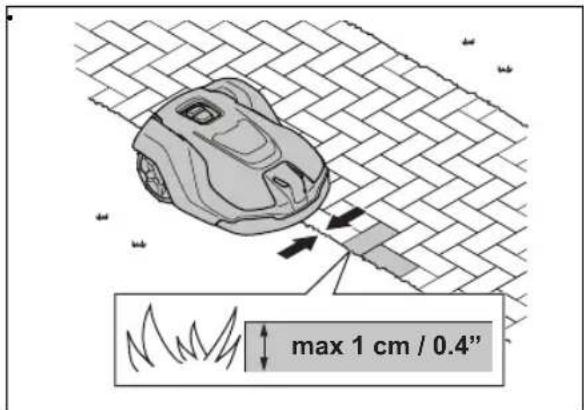

Creazione di un'area di lavoro

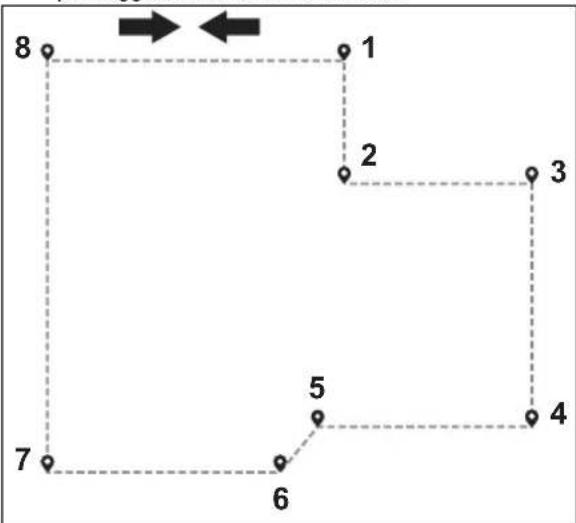

Per creare un'area di lavoro sono necessari almeno 3 punti di passaggio.

• Utilizzare il prodotto in senso orario intorno al perimetro dell'area di lavoro.
• Aggiungere puncti di passaggio alla mappa.
  Aggiungere i puncti di passaggio a una distanza minima di 3 cm / 1 pollici dagli ostacoli.

• Aggiungere un punto di passaggio per consentire al prodotto di tagliare l'erba sul bordo tra il prato e il viottolo in seleciato. Assicurarsi di accavallare il bordo del prato e il viottolo in seleciato quando si aggiunge un punto di passaggio. Il prodotto cui scavallare il bordo se l'altezza del viottolo in seleciato è di massimo 1 cm / 0.4 pollici rispetto al prato.

• Aggiungere il punto di passaggio nell'angolo esterno per installare il confine virtuale intorno a un angolo.

• Non impostare punti di passaggio che fanno si che un confine virtuale attraversi se stesso nella stessa area di lavoro.
  Salvare l'area di lavoro per collegare automaticamente il primo e l'ultimo punto di passaggio con un confine virtuale.

Creazione di una zona da evitare

Per creare una zona da evitare sono necessari almeno 3 puntI di passaggio.

• Utilizzare il prodotto in senso antiorario intorno al perimetro della zona da evitare.
• Aggiungere punti di passaggio alla mappa.
  Aggiungere i punti di passaggio a una distanza minima di 3 cm / 1 pollici dagli ostacoli.
  Non impostare puncti di passaggio che fanno si che un confine virtuale attraversi se stesso nella stessa zona da evitare.
  Salvare l'area da evitare per collegare automaticamente il primo e l'ultimo punto di passaggio con un perimetro virtuale.

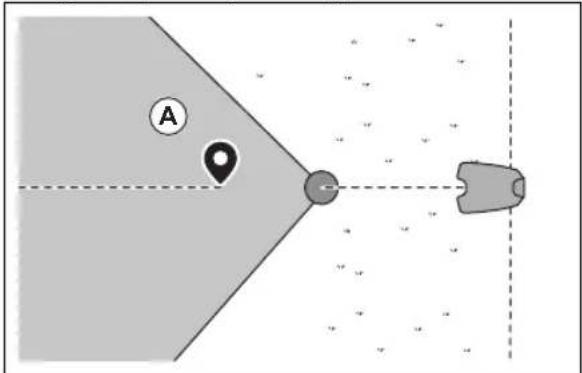

Creazione di un percorso di trasferimento

• Utilizzare il prodotto eaggiungere puniti di passaggio sulla mappa per installare un percorso di trasferimento. Iniziare in un'area di lavoro distante almeno 1m / 3.3 ft dal confine virtuale.
• Tracciare il percorso di trasporto perpendicularare al perimetro virtuale dell'area di lavoro.
  Non installment un percorso di trasferimento atraverso una zona da evitare.
  Non impostare punti di passaggio che fanno passare il percorso di trasferimento sullo stesso percorso di trasferimento.

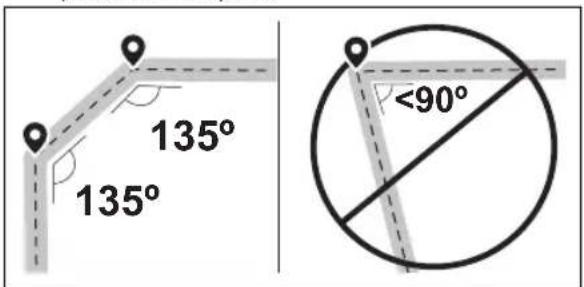

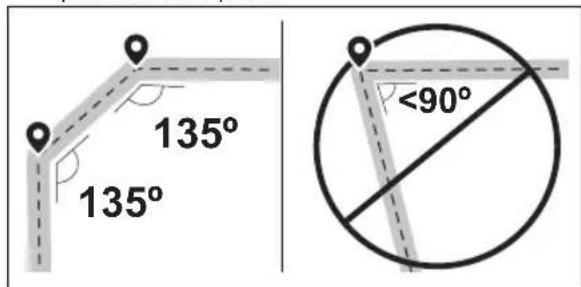

• Non effettuare curve strette quando si tracciare il percorso di trasporto.

• Azionare il prodotto e aggiungere punti di passaggio per collegare il percorso di trasferimento al punto di aggancio.
• Posizione l'ultimo punto di passaggio su un percorso di trasporto (A) con un angolo di +/-45 gradi rispetto al punto di aggancio.

Salvare il percorso di trasferimento per collegare automaticamente l'ultimo punto di passaggio al punto di aggancio.

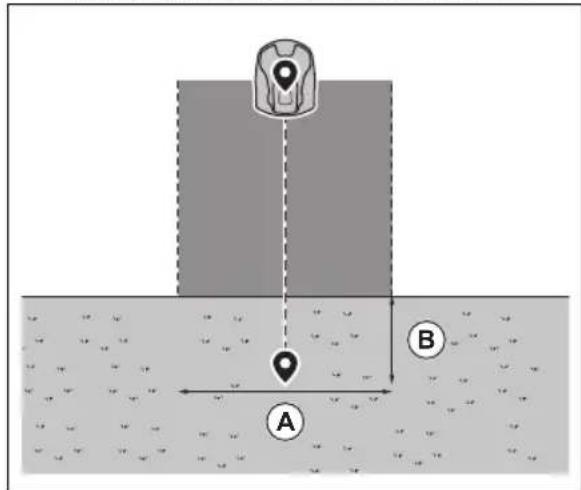

• Impostare la larghezza del corradoio (A) per il percorso di trasferimento. É possible impostare la larghezza del corradoio a 2-5 m / 6.6-16.4 piedi.

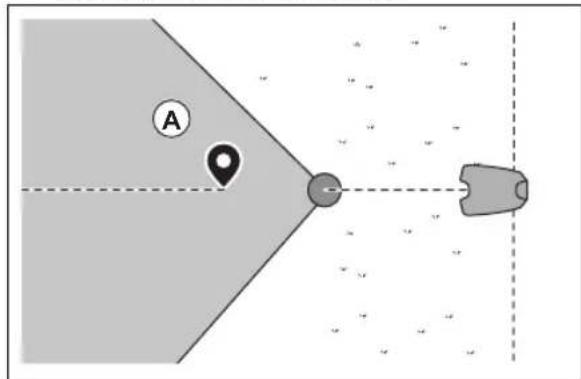

Creazione di un punto di manutenzione

• Azionare il prodotto eaggiungere i punti di passaggio sulla mappa. Iniziare adaggiungere punti di passaggio nella posizione in cui si installa il punto di manutenzione. Il primo punto di passaggio specifica il punto di manutenzione.
• Non effettuare curve strette quando si traccia il percorso di trasporto.

• Azionare il prodotto eaggiungere i punti di passaggio per creare un percorso verso la stazione di ricarica.
• Posizione r'ultimo punto di passaggio su un percorso di trasporto (A) con un angolo di +/-45 gradi rispetto al punto di aggancio.

Salvare il punto di manutenzione per collegare automaticamente l'ultimo punto di passaggio al punto di aggancio.

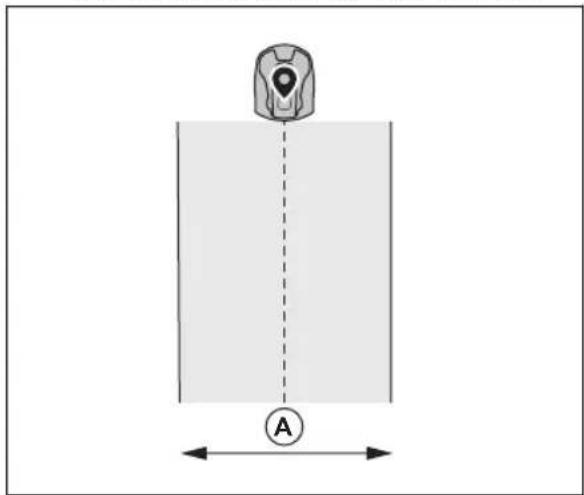

- Impostare la larghezza del corradoio (A) per il punto di manutenzione. É possible impostare la larghezza del corradoio a 2-5 m / 6.6-16.4 piedi.

Reimpostazione della stazione di ricarica sulla mappa Se si sposta o si sostituisce la stazione di ricarica, è necessario reimpostarla sulla mappa. É inoltre possibile reimpostarla se il robot tagliaerba non è in grado di agganciarsi o di collegarsi alla stazione di ricarica.

1. Selezionare Oggetti mappa > Stazione di ricarica nell'app.
2. Selezionare Reinstalla stazione di ricarica e seguire le istruzioni.

Reimpostazione della stazione di riferimento sulla mappa

Se si sposta o si sostituisce la stazione di riferimento, è necessario reimpostarla sulla mappa.

1. Selezionale Oggetti mappa > Stazione di riferimento nell'app.
2. Selezionare Reinstalla stazione di riferimento e seguire le istruzioni.

60 Manutenzione

60.1 Pulizia della stazione di riferimento

Husqvarna consiglia di usare uno speciale kit per la pulizia e la manutenzione, disponibile come accessorio. Rivolgersi al rappresentante Husqvarna per maggiori informazioni.

pulire il prodotto e la stazione di ricarica. Non utilizzato solventi per la pulizia.

ATTENZIONE: non utilizzato un dispositivo di lavaggio ad alta pressione per

• Se necessario, utilizzare un panno umido per pulire il prodotto.

60.2 Pulizia di EPOS™ Plug-in

ATTENZIONE: Per la pulizia del prodotto, non utilizzato idropulitrici ad alta pressione né acqua corrente.

• Se necessario, utilizzare un panno umido per pulire il prodotto.

61 Ricerca guasti

61.1 Introduzione - Ricerca guasti

É possible trovare tutti i messaggi di ricerca guasti nel menu Messageg in Automower Connect. É inoltre possibile trovare informazioni sul www.husqvarna.com.

61.2 Messaggi di erreore

I messaggi di erre nell'tabella segmente sono visualizzati nell'app Automower Connect. Se lo stesso messaggio viene visualizzato frequently, rivolgersi al rappresentante locale Husqvarna.

Messaggio Causa Azione
Nessun segnale dal cavo	L'alimentatore o il cavo a bassa tensione della stazione di ricarica non sono collegati.	Se la spia LED sulla stazione di ricarica è spenta, alla l'alimentazione non è collegata. Esaminare il collegamento della presa di corrente e l'interrutture differenziale. Assicurarsi che il cavo a bassa tensione sua collegato alla stazione di ricarica.
	L'alimentatore o il cavo a bassa tensione della stazione di ricarica sono danneggiati.	Sostituire l'alimentatore o il cavo a bassa tensione.
	La modalità ECO è abilitata e la spia LED della stazione di ricarica lampeggia in verde. Il prodotto è stato avviato manually nelle area di lavoro, ma il pul-sante STOP non è stato premuto prima che il prodotto sia stato spostato alla stazione di ricarica. Il segnale della stazione di ricarica è disabilitato e il prodotto non può entrare nella stazione di ricarica.	Posizionare il prodotto nella stazione di ricarica. Avviare il prodotto.
	Il prodotto non trova il segnale del cavo alla stazione di ricarica.	Posizionare il prodotto nella stazione di ricarica e create un nuovo segnale cavo.
	La stazione di ricarica non è installata correttamente.	Installare la stazione di ricarica in base alle istruzioni. Fare riferimento a Installa-zione della stazione di ricarica alla pagi-na 185.
	Interferenza di oggetti metallici quali re-cinzioni, acciaio di rinsforzo o cavi interrati nelle vicinanze della stazione di ricarica.	Cambiare la posizione della stazione di ricarica.
Fuori area di lavoro	L'area di lavoro è troppo in pendenza vi-cino al confine virtuale.	Accertarsi che il confine virtuale sia in-stallato correttamente.
	Il percorso di trasferimento o il percorso verso il punto di manutenzione è troppo in pendenza.	Accertarsi che il percorso di trasferimen-to sa installato correttamente. Fare rife-ramimento a Creazione di un percorso di trasferimento alla pagi-na 191.
	Il prodotto non riesce a trovare il segnale della stazione di ricarica corretta a cau-sa dell'interferenza con un segnale cavo proveniente da un'altra installmentazione del prodotto nelle vicinanze.	Posizionare il prodotto nella stazione di ricarica e create un nuovo segnale cavo.
	Interferenza di oggetti metallici quali re-cinzioni, acciaio di rinsforzo o cavi interrati nelle vicinanze della stazione di ricarica.	Cambiare la posizione della stazione di ricarica.
Batteria scarica	Il prodotto non trova la stazione di ricarica.	Il prodotto non ha una posizione precisa e non è in grado di trovare la stazione di ricarica.
		È presente un ostacolo che impedisce al prodotto di trovare la stazione di ricarica.
	La batteria è al termine del ciclo di vita. Sastituire la batteria.
	L'antenna della stazione di ricarica è di-fettosa.	Se la spia a LED sulla stazione di rica-rica lampeggia in rosso, l'antenna della stazione di ricarica ha un problema. Ri-volgersi a un rivenditore autorizzato con assistenza.
Problema con la mappa	Non è presente un'area di lavoro indicata.	Create un'area di lavoro nell'app Automower® Connect. Fare riferimento a Creazione di un'area di lavoro alla pagi-na 190.
	Il file dell'oggetti mappa non è corretto. Effettuare un controllo della mappa nel-l'app. Regolare la mappa e salvarla.
			Eliminare la mappa ed eseguire una nuo-va INSTALLazione.
Ricerca di una posizione	Segnale satellitaire debole verso la sta- zione di riferimento.	Il segnale del satellite è temporaneamen- te debole. Il prodotto inizIERA a funzionare quando i segnali satellitari sono buoni.
		Verificare l'installazione della stazione di riferimento.
	Segnale satellitaire debole verso il pro- dotto.	Il segnale del satellite è temporaneamen- te debole. Il prodotto inizIERA a funzionare quando il segnale satellitare è vuono.
		Verificare se tra il prodotto e il cielo è presente un oggettoto che causa interfe- renze con il segnale satellitare. Rimuove- re l'oggettoto o eseguire una nuova instal- lazione per non includere queste parti nell'area di lavoro. Fare riferimento a In- stallazione degli oggetti della mappa alla pagina 188
		Installare il cavo perimetrale per il funzio- namento con ilsystema EPOS nell'area di lavoro. Fare riferimento a Utilizzo della funzione Supporto EPOS tramite cavo al- la pagina 183.
Problema con il cavo perime- trale	Il cavo perimetrale è danneggiato o non è installato correttamente.	Verificare che il cavo perimetrale sia col-legato correttamente alla stazione di ri- carica. Esaminare tutte le giunzioni sul cavo perimetrale. Esaminare se il cavo perimetrale è danneggiato e ripararlo, se necessario.
Problema di comunicazione con la stazione di riferimento	Il prodotto non è collegato alla stazione di riferimento.	Abbinare il prodotto alla stazione di riferimento.
	La stazione di riferimento non è installata correttamente.	Verificare l'installazione della stazione di riferimento.
	Il prodotto non riceve il segnale radio dal-la stazione di riferimento in tutte le aree in cui il prodotto è in funzione.	Verificare se il prodotto riceve il segnale radio proveniente alla stazione di riferimento in tutte le parti dell'area di lavoro. In caso contrario, ripetere l'installazione della stazione di riferimento o della mappa. Fare riferimento a Installazione degli oggetti sulla mappa alla pagina 188.
	Interruzione dell'alimentazione. Esaminare	e correggere la causa dell'in-terruzione dell'alimentazione della stazione di riferimento.
	Si è verificato un erre nell'azione di riferimento e la spia LED lampeggia in rosso.	Scollegare l'alimentazione alla stazione di riferimento e ricollegarla per riavviare la stazione di riferimento. Se il problema persistsente, contattare un rivenditore auto-rizzato con assistenza.
	C'è un'interferenza con un'altra stazione di riferimento o con altri sistemi radio nel-l'area.	Riavviare il prodotto. Se il problema persistsiste, contattare un rivendatore autorizzato con assistenza.
Troppi punti di passaggio	Ci sono troppi punti di passaggio nell'a-rea di lavoro corrente.	Eseguire una nuova impostazione dell'a-rea di lavoro, dell'area da evitare e dei percorsi di trasferimento. Creare meno punti di passaggio. Dividere l'area di la-vero corrente in più aree di lavoro.
Destinazione non raggiungibile	Non vi è alcun percorso di trasferimento tra la stazione di ricarica e l'area di lavo-ro o il punto di manutenzione.	Create un percorso di trasferimento tra la stazione di carica e l'area di lavoro o il punto di manutenzione.
	Il percorso di trasferimento è bloccato e il prodotto non più raggiungere l'area di lavoro, la stazione di ricarica o il punto di manutenzione.	Assicurarsi che il percorso di trasferimento non sonia Bloccato, oppure eliminare il percorso di trasferimento e createne uno nuovo.
Molteplici stazioni di riferimento	È presente più di una stazione di riferimento vicino all'area di lavoro. Ciò più causare interferenze per il prodotto da una stazione di riferimento diversa.	Se lo stesso problema si verifica frequentemente, rivolversi al centro di assistenza autorizzato.
Plug-in EPOS non trovato	EPOSTM Plug-in è difettoso o non è in-stallato correttamente.	Riavviare il prodotto. Assicurarsi che EPOSTM Plug-in si installato corretta-mente e che il cavo sa collegato. Se il problema persistsente, contattare un rivenditore autorizzato con assistenza.
Area di lavoro manomessa	La stazione di ricarica o la stazione di riferimento è stata spostata.	Eseguire una nuova installation della mappa.
Problema di alimentazione dell'accessorio	Si è verificato un problema di alimentazione con la porta accessori.	Impostare il prodotto su OFF e scollegare e ricollegare l'accessorio alla porta accessori. Riaviare il prodotto. Se il problema persistsente, contattare un rivendatore autorizzato con assistenza.

61.3 Spia LED della stazione di riferimento

Luce Stato
Luce verde lampeggiante Avvio della stazione di riferimento. Attendere alcuni minuti.
Luce verde fissa In funzione.
Luce rossa lampeggiante La stazione di riferimento non funziona a causa di un erre. Scollegare il cavo di alimentazione e ricollegarlo per riavviare il prodotto. Se il problema persistsente, contattare un rivenditore autorizzato con assistenza.
Luce bianca lampeggiante è necessario aggiornare il firmware. Rivolgersi al proprio rappresentante Husqvarna.
Luce gialla lampeggiante So o per la stazione di riferimento in modalità ripetitore: La stazione di riferimento in modalità ripetitore non è connessa alla stazione di riferimento principale. La stazione di riferimento è in modalità di avvio o non è collegata alla stazione di riferimento principale. In assenza di connessione, esaminare la stazione di riferimento principale o il ripetitore più vicino.

61.4 Spia LED della stazione di ricarica

Per indicare che l'impiano funziona correttamente, la spia della stazione di ricarica deve emettere una luce verde fissa o lampeggiante. Se il colore è diverso,fare riferimento alla guida di ricerca guasti riportata di seguito.

Ulteriori informazioni sono disponibili sul除去 www.husqvarna.com. Per ulteriore assistenza, rivolgersi al rappresentante locale Husqvarna.

Luce	Stato
Luce verde fissa Segnale Buono.
Luce verde lampeggiante I segnali sono buoni e la modalità ECO è attivata.
Luce blu lampeggiante Il cavo perimetrale è danneggiato.
Luce rossa lampeggiante Interuzione nell'antenna della stazione di ricarica. Rivolgersi al proprio rappresent- tante Husqvarna.
Luce rossa fissa Guasto nella scheda o alimentazione non corretta nella stazione di ricarica. Il guasto delve essere corretto da un technician di un centro assistenza autorizzato. Rivolgersi al proprio rappresentante Husqvarna.

62 Conservazione e smaltimento

62.1 Rimessaggio

Se la stazione di riferimento viene riposta al chiuso, tenere il braccio installato sul palo o sulla parete per poter installare nuovamente la stazione di riferimento nella posizione originale.

Se si tiene la stazione di riferimento all'aperto durante l'inverno, si consiglia di mantenere l'alimentatore collegato.

62.2 Smaltimento

Rispettare le norme locali sul risciclaggio e le normative vigenti.

63 Dati tecnici

63.1 Dati tecnici

Dimensioni della stazione di riferimento EPOSTTM RS1
Lunghezza, cm/poll. 17/6,7
Larghezza, cm/poll. 16/6,3
Altezza, cm/poll. 22/8,7
Peso, kg/lb 0,5/1,1
Scheda tecnia della stazione di riferimento EPOSTTM RS1
Tipodi alimentatore FW7313/28/D/XX/Y/1.3
Ingresso alimentatore, V AC 100-240
Uscita alimentatore, V DC 28
Uscita alimentatore, A 1,3
Cavo a bassa tensione, lunghezza m/ft 20 / 66
Stazione di riferimento con codice IP IPX5
Alimentatore con codice IP IP44
Consumo energetico, W 2,8
Scheda tecnia di EPOSTTM Plug-in
Tensione di entrata, V DC 18
Consumo energetico, W 1,8
Codice IP IPX5
Supporto banda di frequenza della stazione di riferimento EPOSTTM RS1
Intervallo di frequenza Bluetooth® (per la manutenzione)	2400,0-2483,5 MHz
SRD868 863-870 MHz
Classe di potenza della stazione di riferimento EPOSTTM RS1
Potenza di uscita Bluetooth® (per la manutenzione)	8 dBm
SRD868 13 dBm

Non è possibile garantire la piena compatibilità tra il prodotto e altri tipi di sistemi wireless, quali telecomandi e radiotrasmettitori.

63.2 Marchi registrati

Il marchio denominativo e i logo Bluetooth® sono marchi registrati di proprietà di Bluetooth S/G, inc. e qualsiasi utilizzato di tali marchi da parte di Husqvarna è soggetti a licenza.

64 Dichiarazione di conformità

Per la Dichiarazione di conformità,fare riferimento al manuale dell'operaatore in dotazione con il robot tagliaerba.

Contedio
