BRUKSANVISNING EasyGrassCut 18260 BOSCH

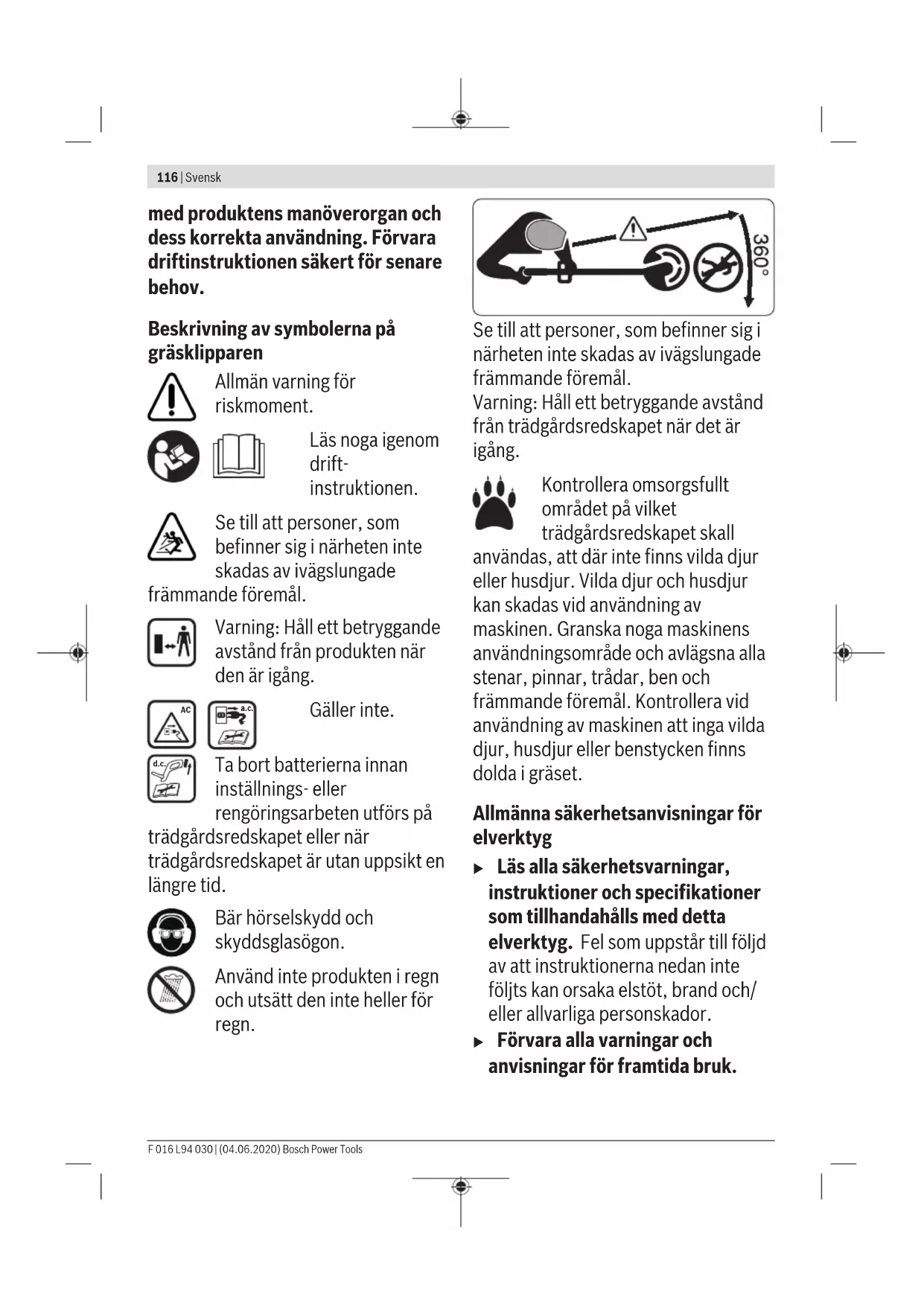

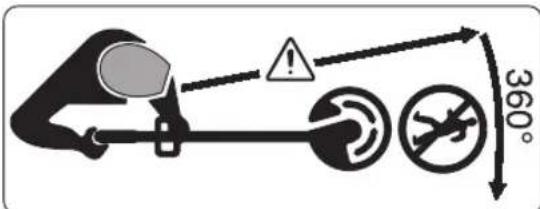

a.c. Gäller inte. d.c. Ta bort batterierna innan inställnings- eller rengöringsarbeten utförs på trädgårdsredskapet eller när trädgårdsredskapet är utan uppsikt en längre tid. Bär hörselskydd och skyddsglasögon. Använd inte produkten i regn och utsätt den inte heller för regn. Se till att personer, som befinner sig i närheten inte skadas av ivägslungade främmande föremål. Varning: Håll ett betryggande avstånd från trädgårdsredskapet när det är igång. Kontrollera omsorgsfullt området på vilket trädgårdsredskapet skall användas, att där inte finns vilda djur eller husdjur. Vilda djur och husdjur kan skadas vid användning av maskinen. Granska noga maskinens användningsområde och avlägsna alla stenar, pinnar, trådar, ben och främmande föremål. Kontrollera vid användning av maskinen att inga vilda djur, husdjur eller benstycken finns dolda i gräset. Allmänna säkerhetsanvisningar för elverktyg u Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/ eller allvarliga personskador. u Förvara alla varningar och anvisningar för framtida bruk. F 016 L94 030 | (04.06.2020) Bosch Power ToolsSvensk | 117 u Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. Bosch Power Tools F 016 L94 030 | (04.06.2020)118 | Svensk ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/ eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. F 016 L94 030 | (04.06.2020) Bosch Power ToolsSvensk | 119 Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Omsorgsfull hantering och användning av sladdlösa elverktyg Ta bort batteriet: – när användaren lämnar redskapet – innan blockader avlägsnas – före kontroll, rengöring eller arbete på redskapet – före kontroll av eventuella skador då redskapet träffats av främmande föremål – om redskapet plötsligt börjar vibrera, kontrollera genast u Ladda sekundärbatterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av sekundärbatterier används för andra batterityper finns risk för brand. u Använd endast batterier som är avsedda för aktuellt elredskap. Används andra batterier finns risk för personskada och brand. u Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batterimodulens kontakter kan leda till brännskador eller brand. u Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik all kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. Bosch Power Tools F 016 L94 030 | (04.06.2020)120 | Svensk u Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. u Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. u Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. u Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Trädgårdsredskapets säkerhetsanvisningar Användning u Produkten får endast användas för avsett ändamål. Ta hänsyn till lokala förhållanden. Under arbetet se upp för obehöriga personer och speciellt då barn. u Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet och/eller bristande kunskap och/ eller personer som inte är bekanta med dessa instruktioner använda redskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. u Barn bör övervakas för att säkerställa att de inte leker med redskapet. Användning u Håll under arbetet i trädgårdsredskapet med båda händerna och se till att du står stadigt. Trädgårdsredskapet kan styras säkrare med två händer. u Vänta tills trädgårdsredskapet stannat helt innan du lägger bort det. u Använd aldrig trädgårdsredskapet med defekta skyddsanordningar, kåpor eller utan säkerhetsutrustning. Kontrollera att de är korrekt monterade. Använd aldrig trädgårdsredskapet ofullständigt eller med förändringar som inte auktoriserats. F 016 L94 030 | (04.06.2020) Bosch Power ToolsSvensk | 121 u Använd aldrig trädgårdsredskapet om nätsladden är skadad eller sliten. u Ersätt aldrig icke-metall skärelement med metallskärelement. u Reparera inte trädgårdsredskapet på egen hand om du inte har kvalifikation för det. u Andra personer och djur bör hållas på lämpligt avstånd vid användning av trädgårdsredskapet. Användaren är ansvarig för utomstående på arbetsområdet. u Vänta tills skärhuvudet stannat fullständigt innan du griper tag i det. Skärhuvudet roterar en stund efter frånkoppling av motorn och kan då orsaka kroppsskada. u Arbeta endast i dagsljus eller vid god belysning. u Vid dåligt väder, speciellt om åskväder väntas, får trimmern inte användas. u Om du använder trimmern i vått gräs, kan det påverka trimmerns arbetseffekt negativt. u Före transport, stäng av trädgårdsredskapet och avlägsna batteriet. u Ge vid arbete med trimmern alltid akt på ett säkert arbetsläge. Håll händer och fötter på tryggt avstånd från roterande delar. u Håll jämvikten vid arbetet för att undvika att du faller. u Akta att du inte snubblar på trädgårdsredskapet om du lägger det på marken. u Avlägsna batteriet innan byte av spolen. u Kontrollera och underhåll trimmern regelbundet. u Använd alltid skyddshandskar då du rengör produkten eller byter ut skärtråd. u Akta att du inte skadar dig på klingan som tjänar till att kapa skärtråden. Efter påfyllning/utmatning av tråden och före påkoppling, sväng alltid trimmern till vågrätt arbetsläge. Stäng av trädgårdsredskapet och ta bort batteriet: – alltid, när du lämnar trädgårdsredskapet utan uppsikt en längre tid – innan spolen byts ut – före rengöring eller om arbeten utförs på trimmern – innan trimmern lagras u Förvara produkten på ett torrt och låst ställe utom räckhåll för barn. Ställ inte upp andra föremål på produkten. u Använd inte trädgårdsredskapet som spatserkäpp. Anvisningar för optimal hantering av batteriet u Öppna inte batteriet. Detta kan leda till kortslutning. Skydda batteriet mot hög värme och även mot t.ex. längre solbestrålning, eld, vatten och fukt. Risk för explosion. Bosch Power Tools F 016 L94 030 | (04.06.2020)122 | Svensk u Ur skadat eller fel använt batteri kan ångor avgå. Tillför friskluft och uppsök en läkare vid besvär. Ångorna kan reta andningsvägarna. u Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning. u Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. u Kortslut inte batteriet. Explosionsrisk föreligger. u Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel. Säkerhetsanvisningar för laddare Läs alla säkerhetsanvisningar och anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och anvisningarna kan leda till elstötar, eldsvåda och/eller svåra personskador. Spara alla säkerhetsanvisningar och anvisningar för framtida bruk. u Använd laddaren endast om du är förtrogen med dess funktioner och utan inskränkning behärskar hanteringen eller om du fått de anvisningar för manövrering som krävs. u Låt aldrig barn, personer med begränsad fysisk, sensorisk eller psykisk förmåga eller erfarenhet och/eller bristande kunskap och/ eller personer som inte är bekanta med dessa instruktioner använda laddaren. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. u Observera barn i närheten. Därvid säkerställs att barn inte leker med laddaren. u Ladda endast Boschs uppladdningsbara litiumjonbatterier från en kapacitet på 1,5 Ah (från 5 battericeller). Batterispänningen måste stämma överens med laddarens batterispänning. Ladda inga engångsbatterier. Annars föreligger brand- och explosionsrisk. Skydda laddaren mot regn och väta. Tränger vatten in i laddaren ökar risken för elektrisk stöt. u Håll laddaren ren. Vid smuts ökar risken för elektrisk stöt. u Kontrollera laddare, kabel och kontakt innan varje användning. Använd inte laddaren om du märker någon skada. Öppna inte laddaren på egen hand utan låt endast reparera det av specialister, som använder sig av originalreservdelar. Skadade laddare, kabel eller kontakt ökar risken för elstöt. F 016 L94 030 | (04.06.2020) Bosch Power ToolsSvensk | 123 u Använd inte laddaren på lättantändligt underlag (t.ex. papper, textil osv.) eller i lättantändlig omgivning. Brandrisk föreligger på grund av uppvärmning av laddaren under drift. u Täck inte över laddarens ventilationsöppningar. Laddaren kan i annat fall överhettas och fungerar då inte längre korrekt. u För ökad elektrisk säkerhet rekommenderas användningen av en jordfelsbrytare med en max. utlösningsström på 30 mA. Testa alltid jordfelsbrytaren före användning. Symboler Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda produkten. Symbol Betydelse Rörelseriktning Reaktionsriktning Bär skyddshandskar Vikt Inkoppling Frånkoppling Tillåten hantering Förbjuden handling Symbol Betydelse CLICK! Hörbart ljud Tillbehör/reservdelar Ändamålsenlig användning Trädgårdsredskapet är avsett för hemmabruk, för trimning av gräs, ogräs och nässlor. Produkten har konstruerats för trimning av gräs som växer på sluttningar, under hinder och på gräsmattans kanter som inte kan nås med en gräsklippare. Trädgårdsredskapet är inte avsett att användas som röjsåg. Trädgårdsredskapet är inte avsett för kommersiellt eller industriellt bruk. Leveransen omfattar (se bild B) Plocka försiktigt upp trädgårdsredskapet ur förpackningen och kontrollera att följande delar finns med: – grästrimmer – skyddskåpa – batteri – laddare** – driftinstruktion Om delar saknas eller om de är skadade, ta genast kontakt med återförsäljaren. **landsspecifik Avbildade komponenter (se bild A) Numreringen av avbildade komponenter hänvisar till illustration av produkten på grafiksidorna. (1) Inställbart handtag (2) Knapp grästrimning/kantklippning (3) Inkopplingsspärr för strömställaren (4) Strömställare (5) Batteriets upplåsningsknapp (6) Batteri

(7) Handtagets inställnings upplåsning (8) Skyddskåpa (9) Transportsäkring (10) Laddare

(11) Spolkåpa (12) Spole (13) Öppning för skärtråden (14) Hål för matning av tråden (15) Knapp för trådmatning

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Bosch Power Tools F 016 L94 030 | (04.06.2020)124 | Svensk Tekniska data Grästrimmer/gräskantstrimmer EasyGrassCut 18-230 EasyGrassCut 18 EasyGrassCut 18-26 EasyGrassCut 18-260 Artikelnummer 3 600 HC1 A.. 3 600 HC1 C.. Nominell spänning

V 18 18 Tomgångsvarvtal

Skärtrådens diameter mm 1,6 1,6 Skärcirkelns diameter cm 23 26 Trådspolens kapacitet m 4,0 4,0 Inställbart handtag ● ● Kantklippning ● ● Vikt enligt EPTA‑Procedure 01:2014

– utan batteri kg 1,7 1,7 – med batteri kg 2,1 2,1 Serienummer se dataskylten på gräsklipparen Rekommenderas omgivningstemperatur vid laddning °C 0 … +35 0 … +35 Tillåten omgivningstemperatur vid drift

Beroende på använt batteri

– Onoggrannhet K dB = 1,0 = 1,0 Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 50636-2-91 – Vibrationsemissionsvärde a

= 1,5 = 1,5 Montering och drift Handlingsmål Bild Sida Avbildade komponenter

Borttagning av transportsäkringen

Inställning av handtag

Ladda och montera batteriet

Omkoppling grästrimning/ kantklippning

Linda upp tråden på trådspolen

Underhåll, rengöring och lagring

Montering u Observera: Koppla från trädgårdsredskapet och dra stickproppen ur nätuttaget innan start av monteringsarbeten. Sammanfogning av skaftet (se bilder C och D) Anmärkning: Ett sammanfogat skaft kan inte längre demonteras. Ta bort transportsäkringen (9). Stick skaftets enskilda delar ihop, tills de hörbart går i ingrepp. Montera och ställ in handtaget (se bild E) Handtaget (1) kan ställas i olika lägen. Ändra inställningen genom att trycka på knapparna (7) och flytta handtaget till önskad position. Släpp åter knapparna (7) så att handtaget låser sig. Montera skyddskåpan (se Bild F) Dra innan montering av skyddskåpan bygeln för växtskydd från leveransläget till lagringsläget. Ställ skyddskåpan (8) på trimmerhuvudet och fäst den med medföljande skruv. Om skyddshuven är monterad, får den inte mera demonteras. Dra därefter bygeln för växtskydd till arbetsläget. Driftstart u Observera: Stäng av trädgårdsredskapet och ta bort batteriet innan inställnings- eller rengöringsarbeten utförs. u Efter frånkoppling av grästrimmern roterar skärtråden ännu några sekunder. Vänta tills motorn/ Bosch Power Tools F 016 L94 030 | (04.06.2020)126 | Svensk skärtråden stannat innan grästrimmern åter kopplas in. u Koppla inte från och in i korta intervaller. u Vi rekommenderar att endast använda skärelement som Bosch godkänt. Om andra skärelement används kan resultatet avvika. Ladda batteriet Batteriet är försett med en temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde mellan 0 °C och 35 °C. Detta ger batteriet lång livslängd. Anmärkning: Batteriet levereras ofullständigt laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren. Litiumjonbatteriet kan när som helst laddas upp, eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddningen avbryts. Litiumjonbatteriet är skyddat mot djupurladdning genom ”Electronic Cell Protection (ECP)”. När batteriet är urladdat kopplas produkten från genom en skyddskrets: Trädgårdsredskapet fungerar inte längre. Tryck inte på strömställaren efter det produkten automatiskt kopplats från. Risk finns för att batteriet skadas. Beakta anvisningarna för batteriers avfallshantering. Batteriets insättning/borttagning (se bild G) Anmärkning: Om olämpliga batterier används kan det leda till störfunktioner eller till åverkan på redskapet. Ställ in det laddade batteriet (6). Kontrollera, att batteriet är fullständigt insatt. För borttagning av batteriet (6) från redskapet, tryck på batteriets upplåsningsknapp (5) och dra ut batteriet. Laddning Laddningen startar när laddarens stickpropp ansluts till nätuttaget och batteriet (6) placeras i laddaren (10). Den intelligenta laddningsmetoden registrerar automatiskt batteriets laddningstillstånd och laddar i relation till batteriets temperatur och spänning med optimal laddström. Härvid skonas batteriet samtidigt som det alltid är fulladdat när det sitter kvar i laddaren. Indikeringselementens betydelse Blinkande batteriladdningsvisning Laddningen signaliseras genom blinkning hos batteriladdningsvisningen . Fast ljus i batteriladdningsvisningen Fast ljus i batteriladdningsvisningen signalerar att batteriet är fullständigt uppladdat eller att batteriets temperatur ligger utanför tillåtet laddningsintervall och därför inte kan laddas. Så fort tillåten temperatur uppnås, startar batterimodulens laddning. Utan batteri signaliserar fast ljus att kontakten är ansluten till uttaget och att laddaren är redo. Förklaring av indikeringarna (AL1815CV) Blinkande batteriladdningsindikering Laddningen signaliseras genom blinkning hos batteriladdningsvisningen . Kontinuerligt ljus i batteriladdningsindikatorn Full Kontinuerligt ljus i batteriladdningsindikatorn signalerar att batteriet är fullständigt uppladdat eller att batteriets temperatur ligger utanför tillåtet laddningstemperaturområde och att det därför inte kan laddas. Så fort tillåtet temperaturområde uppnås, startar batteriets laddning. Om batteriet inte är insatt signalerar konstant ljus i batteriladdningsindikatorn att nätsladden är ansluten till vägguttaget och att laddaren är klar för användning. Förklaring av indikeringarna (AL1830CV/ AL1880CV) Grön blinker (snabb) i batteriladdningsindikatorn Snabbladdningen signaleras med den gröna batteriladdningsindikatorns snabba blinker. Anmärkning: Snabbladdning är endast möjlig när batteriets temperatur ligger inom tillåtet laddningstemperaturområde, se avsnitt ”Tekniska data”. Grön blinker (långsam) i batteriladdningsindikatorn Vid batteriets laddningstillstånd på ca. 80% blinkar den gröna batteriladdningsindikatorn långsamt. Batteriet kan tas ut och användas omedelbart. Grön batteriladdningsindikering lyser fast Full Fast grön batteriladdningsindikering signaliserar att batteriet är helt laddat. Utan batteri signaliserar fast att kontakten är ansluten till uttaget och att laddaren är redo. Röda batteriladdningsindikatorn konstant ljus Konstant ljus i den röda batteriladdningsindikatorn signaliserar att batteriets temperatur ligger utanför tillåtet temperaturområde, se avsnitt ”Tekniska data”. När tillåtet temperaturområde uppnås, kopplar laddaren automatiskt om till snabbladdning. Blinker i röda batteriladdningsindikatorn Blinkern i röda batteriladdningsindikatorn signalerar en annan störning i laddningen, se avsnitt ”Felsökning - Möjlig orsak och Åtgärd”. F 016 L94 030 | (04.06.2020) Bosch Power ToolsSvensk | 127 Användning In-/frånkoppling (se bild H) För inkoppling tryck först på inkopplingsspärren (3). Tryck sen ned strömställaren (4) och håll den nedtryckt. För frånkoppling, släpp strömställaren (4). Grästrimning/kantklippning (se bild I) Vrid handtaget mot skaftet 180° för att positionera trimmerhuvudet för grästrimning eller kantklippning. Släpp knappen (2), vridmekanismen låser sig. Vrid nu hela maskinen till arbetsläge. Grästrimning För grästrimmern åt vänster och höger och håll den under pågående arbete på betryggande avstånd från kroppen. Högre gräs ska klippas i flera steg. Kantklippning Styr grästrimmern längs gräskanten. Undvik kontakt med fasta ytor och murar för att förhindra snabb förslitning av klipptråden. Klippning kring träd och buskar Se upp vid trimning kring träd och buskar att tråden inte berör dem. Träd och buskar kan tvina bort om barken skadas. Demontera spolen, linda upp tråden och montera spolen (se bilder J till L) u Avlägsna batteriet innan byte av spolen. Tryck ihop spolkåpans två tungor och avlägsna spolkåpan (11). Ta sen bort den tomma spolen (12). Skär ca. 4,0 m tråd från fyllrullen. Skjut trådändan i spolens trådöppning (13) och spola in tråden jämnt och spänd. Skjut andra ändan av tråden genom trimmerhuvudets hål (14) och lägg spolen tillbaka i trimmerhuvudet. Fäst spolen genom att montera spolkåpan (11). Trådens matning (se bild M) Halvautomatisk trådmatning Trimmern är utrustad med ett halvautomatiskt matningssystem. Systemet matar ut 10 mm tråd vid varje tryck på strömställaren (4). Manuell trådmatning Tryck på knapp (15) och dra ut tråden till önskad längd. Felsökning d.c. Grästrimmer/gräskantstrimmer Symptom Möjlig orsak Åtgärd Motorn startar inte Batteriet är urladdat Ladda upp batteriet Batteriet för kallt/hett Låt batteriet värmas/kallna Trädgårdsredskapet går med avbrott Strömställaren defekt Ta kontakt med Bosch kundtjänst Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst Trädgårdsredskapet är överbelastat För högt gräs Klipp i steg Trädgårdsredskapet klipper inte Skärtråden är för kort/brusten Mata manuellt ut skärtråden Trådspolen är tom Byt trådspolen Skärtråden kan inte matas ut Skärtråden är intrasslad i spolen Kontrollera trådspolen och linda vid behov på nytt upp skärtråden Trådspolen är tom Fyll på trådspolen Spolen drar tillbaka in skärtråden Skärtråden är för kort/brusten Demontera spolen och fyll på ny skärtråd (se bilder J − L) Skärtråden brister ofta Skärtråden är intrasslad i spolen Demontera spolen och spola in ny skärtråd (se bilder J − L) Grästrimmern hanteras på fel sätt Trimma endast med skärtrådens spets, undvik kontakt med stenar, väggar eller andra hårda föremål. Mata regelbundet ut skärtråden så att hela skärdiametern utnyttjas. Bosch Power Tools F 016 L94 030 | (04.06.2020)128 | Norsk Symptom Möjlig orsak Åtgärd Kraftig vibration Skärtråden har brustit Skärsystemet har åverkan Gräs mellan spolhöljet och knappen för spolmatning Gräs i hålet för spolmatning Dra ut skärtråden med manuell matning (se bild

Ta kontakt med Bosch kundtjänst Demontera spolskyddet och avlägsna gräset Avlägsna gräset från hålet för trådmatning Batteriet och laddaren Symptom Möjlig orsak Åtgärd Den röda batteriladdningsindikat orn blinkar Laddning inte möjlig Batteriet inte (korrekt)insatt Sätt batteriet korrekt på laddaren Batterikontakterna är förorenade Rengör kontakterna t. ex. genom att upprepade gånger sätta in och ta ut batteriet, eller byt batteriet vid behov Batteriet är defekt Ersätt batteriet Batteriladdningsindika torerna lyser inte Laddarens stickpropp är inte (korrekt) kopplad Anslut stickproppen korrekt i vägguttaget Vägguttaget, nätsladden eller laddaren är defekt Kontrollera nätspänningen, låt vid behov en auktoriserad serviceverkstad för Bosch el‑verktyg kontrollera laddaren Kundtjänst och applikationsrådgivning www.bosch-garden.com Ange alltid vid förfrågningar och reservdelsbeställningar ovillkorligen det 10‑siffriga produktnumret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Transport De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport. Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter. Avfallshantering Trädgårdsredskap, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte trädgårdsredskap och inte heller batterier i hushållsavfall! Endast för EU‑länder: Enligt europeiska direktivet 2012/19/EU måste obrukbara elektriska och elektroniska apparater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning. Sekundär-/primärbatterier: Li-jon: Beakta anvisningarna i avsnittet (se „Transport“, Sidan128). Norsk Sikkerhetsinformasjon OBS! Les nøye gjennom de følgende anvisninger. Gjør deg kjent med betjeningselementene og den forskriftsmessige bruken av produktet. Ta godt vare på driftsinstruksen til senere bruk. F 016 L94 030 | (04.06.2020) Bosch Power ToolsNorsk | 129 Forklaring av symbolene på hageredskapet Generell fareinformasjon. Les gjennom denne driftsinstruksen. Pass på at eventuelle personer i nærheten ikke skades av fremmedlegemer som slynges bort. Advarsel: Pass på å holde sikker avstand til produktet mens du arbeider.

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyl- ler kraven i alla gällande bestämmelser i de nedan angivna direk- tiven och förordningarnas och att de stämmer överens med föl- jande normer. Grästrimmer/gräskant- strimmer Produktnummer
