| Tip produs | Mașină de tuns iarba / mașină de tuns margini fără fir |
| Marcă | Bosch |
| Model | EasyGrassCut 18-260 |
| Număr articol | 3 600 HC1 C.. |
| Tensiune nominală | 18 V |
| Viteză în gol | 8500 min⁻¹ |
| Diametru de tăiere | 26 cm |
| Diametrul firului | 1,6 mm |
| Capacitate a bobinei de fir | 4 m |
| Greutate (fără baterie) | 1,7 kg |
| Greutate (cu baterie) | 2,1 kg |
| Tip baterie | Litiu-ion (18 V, capacități disponibile: 1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah) |
| Încărcător compatibil | AL 1810 CV, AL 1815 CV, AL 1830 CV, AL 1880 CV |
| Timp de încărcare (2,0 Ah, AL 1830 CV) | 45 min |
| Funcții principale | Mașină de tuns iarba, mașină de tuns margini, mâner reglabil, avans semi-automat al firului, comutare tuns iarba/tuns margini |
| Nivel de presiune acustică | 74 dB(A) |
| Nivel de intensitate acustică | 85 dB(A) |
| Vibrații (valoare totală) | < 2,5 m/s² |
| Interval de temperatură de încărcare | 0 °C până la +35 °C |
| Interval de temperatură de utilizare și depozitare | -20 °C până la +50 °C |
| Siguranță | Oprire de protecție la descărcare profundă, blocare de pornire, capac de protecție, dispozitiv anti-repornire |
| Întreținere și curățare | Scoateți bateria înainte de curățare; curățați cu o perie moale; depozitați într-un loc uscat și închis |
| Piese de schimb și reparabilitate | Service post-vânzare Bosch: număr articol necesar; piese disponibile online; reparare doar de personal calificat |
| Conținutul cutiei | Mașină de tuns margini, capac de protecție, baterie, încărcător, instrucțiuni de utilizare |
| Garanție | Consultați condițiile de garanție furnizate cu produsul |
Întrebări frecvente - EasyGrassCut 18260 BOSCH
Întrebările utilizatorilor despre EasyGrassCut 18260 BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Tăietoare de gard viu în format PDF gratuit! Găsiți manualul dvs. EasyGrassCut 18260 - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. EasyGrassCut 18260 mărcii BOSCH.
MANUAL DE UTILIZARE EasyGrassCut 18260 BOSCH
Română ...... Pagina 289
Instrucțiuni privind siguranța Atenție! Citiți cu grijă următoarele instrucțiuni. Familiarizați-vă cu elementele de operare și utilizarea reglementară a sculei electrice de grădină. Păstrați la loc sigur instrucțiunile de folosire în vederea unei utilizări ulterioare.
Explicarea simbolurilor de pe scula electrică de grădină
Indicație generală de avertizare a periculozității.
Citiți instrucțiunile de folosire.
Aveți grijă ca persoanele aflate în preajmă să nu fie rănite de corpurile străine
aruncate.
Avertisment: Mențineți o distanță sigură față de scula electrică de grădină cât timp lucrează.
Nu este aplicabil.

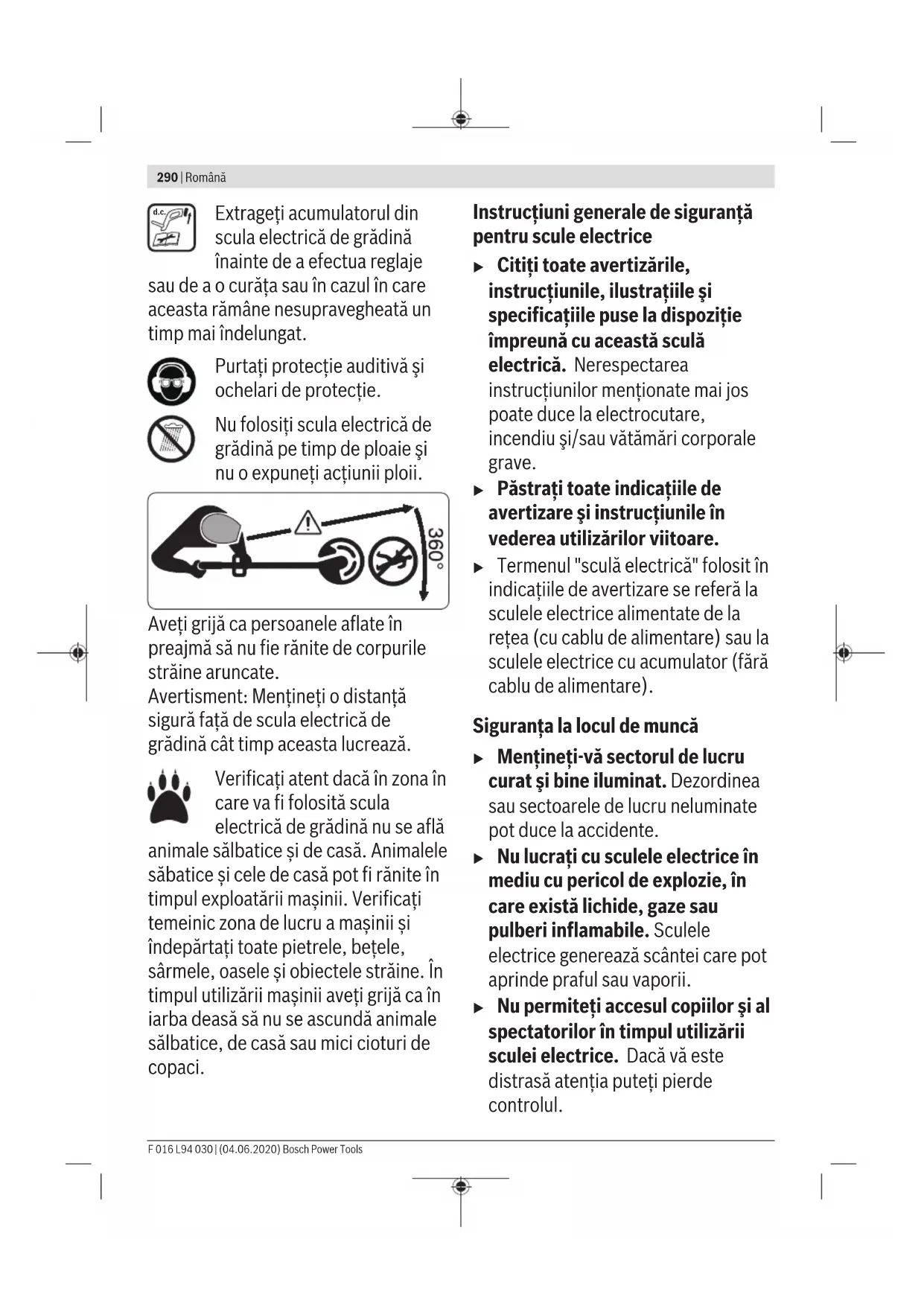

Extrageți accumulatorul din scula electrică de grădină înainte de a efectua reglaje sau de a o curăța sau în cazul în care aceasta rămâne nesupravegheată un timp mai îndelungat.
Purtați protectie auditivă și ochelari de protectie.
Nu folosiți scula electrică de grădină pe timp de ploaie și nu o expuneți acțiunii ploii.
Avertisment: Mențineți o distanță sigură față de scula electrică de grădină cât timp aceasta lucrează.
Verificați atent dacă în zona în care va fi folosită scula electrică de grădină nu se află animale sălbatice și de casă. Animalele săbatice și cele de casă pot fi rănite în timpul exploatării mașinii. Verificați temeinic zona de lucru a mașinii și îndepărtați toate pietrele, bețele, sărmele, oasele și obiectele străine. În timpul utilizării mașinii aveți grijă ca în iarba deasă să nu se ascundă animale sălbatice, de casă sau mici cioturi de copaci.
Instrucțiuni generale de siguranță pentru scule electrice
- Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).
Siguranța la locul de muncă
▶ Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
▶ Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
▶ Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.
Siguranță electrică
▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
- Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.
Siguranța persoanelor
Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.
Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică
292 | Română
țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepărtați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
- Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.
Utilizarea și manevrarea atentă a sculelor electrice
Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
▶ Nu folosiți scula electrică dacă aceasta are întrerupătorul defect.
O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați accumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să
afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
- Mențineți bine dispozitivele de tăiere bine ascuțite și curate.
Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată.
Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
- Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
Manevrarea și utilizarea atentă a sculelor electrice cu accumulator
ÎScoateți acumulatorul:
- atunci când scula electrică este lăsată nesupravegheată de către utilizator
- înainte de a îndepărta un blocaj
- înaintea verificării, curățării sa efectuării unor intervenții la scula electrică
– după coliziunea cu un corp străin, controlați dacă scula electrică nu prezintă deteriorări
– controlați imediat scula electrică dacă aceasta începe să vibreze brusc
Încărcați acumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip, poate lua foc atunci când este folosit pentru încărcarea altori acumulatori decât cei prevăzuți pentru acesta.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Întrebuințarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți accumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele accumulatorului poate duce la arsuri sau incendiu.
În cazul unei utilizări greşite, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul vă intră în ochi, în mod suplimentar solicitați
asistență medicală. Lichidul scurs din accumulator poate provoca iritații sau arsuri cutanate.
▶ Nu folositi un accumulator deteriorat sau modificat.
Accumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
▶ Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la foc sau temperaturi de peste 130°C poate duce la explozii.
- Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu accumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorrectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.
Întreținere
Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
▶ Nu întrețineți niciodată acumulatori deteriorați.
Întreținerea accumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.
Instrucțiuni de siguranță scula electrică de grădină
Manevrare
▶ Utilizatorul poate folosi scula electrică numai conform destinației. Trebuie luate în considerare condițiile locale. În timpul lucrului fiți conștienți de necesitatea protejării altor persoane, în special a copiilor.
Nu permiteți în niciun caz copiilor, persoanelor cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și/sau cunoștințe și/sau persoanelor nefamiliarizate cu prezentele instrucțiuni, să folosească scula electrică. Este posibil ca reglementările locale să limiteze vârsta operatorului.
Copiii trebuie supravegheati pentru a avea siguranța că aceștia nu se joacă cu scula electrică.
Utilizare
În timpul lucrului, prindeți strâns, cu ambele mâini, scula electrică de grădină și adoptați o poziție stabilă. Scula electrică de grădină se conduce mai sigur cu două mâini.
▶ Așteptați ca scula electrică de grădină să se oprească complet, înainte de a o pune jos.
Nu folosiți în niciun caz scula electrică de grădină dacă prezintă o apărătoare sau capace de acoperire defecte sau fără dispozitiv de siguranță. Aveți grijă ca acestea să fie montate corect. Nu folosiți în niciun caz scula electrică de grădină dacă este incompletă sau prezintă modificări neautorizate.
▶ Nu folosiți scula electrică în cazul în care cablul acesteia este defect sau uzat.
▶ Nu înlocuiti în niciun caz elemente de tăiere nemetalice cu elemente de tăiere metalice.
▶ Ni reparați în niciun caz singuri scula electrică de grădină, dacă nu sunteți calificați pentru aceasta.
În timpul folosirii sculei electrice de grădină, alte persoane și animalele trebuie ținute la o distanță corespunzătoare. Utilizatorul este responsabil pentru terți aflați în sectorul de lucru.
Aşteptați până când capul de tăiere se oprește complet înainte de a-l atinge. Capul de tăiere continuă să se mai rotească după oprirea motorului, putând provoca răniri.
▶ Lucrați numai la lumina zilei sau la lumină artificială bună.
În caz de condiții meteo
nefavorabile, mai ales atunci când se
apropie furtuna, nu lucrați cu trimmerul.
▶ Nu folosiți tirmmerul în iarbă udă, aceasta putând afecte performanțele sale de lucru.
▶ Pentru transport, opriți scula electrică și îndepărtați acumulatorul.
În timpul folosirii trimerului, mențineți-vă întotdeauna o poziție de lucru sigură. Țineți-vă picioarele și mâinile la o distanță sigură de componentele care se rotesc.
Păstrați-vă echilibrul în timpul lucrului pentru a evita o cădere.
▶ Atunci când puneți pe jos scula electrică de grădină, aveți grijă să nu existe pericol de a vă împedica de aceasta.
▶ Scoateți accumulatorul înainte de a înlocui bobina.
▶ Controlați și întrețineți regulat trimmerul.
▶ Purtați întotdeauna mănuși de protecție, atunci când curățați scula electrică sau schimbați firul de tăiere.
▶ Aveți grijă să nu vă răniți cu lama care servește la tăierea firului de tăiere. După reînnoirea firului de tăiere, înainte de a porni trimmerul, întoarceți-l întotdeauna mai întâi în poziție de lucru orizontală.
Opriți scula electrică de grădină și îndepărtați acumulatorul:
- întotdeauna, atunci când lăsați nesupravegheată pentru un timp scula electrică de grădină
296 | Română
- înainte de schimbarea bobinei
– înainte de curățare, sau înaintea unei intervenții asupra trimmerului - înainte de a depozita trimmerul
Depozitați scula electrică la loc sigur, uscat, inaccesibil copiilor. Nu puneți alte obiecte deasupra sculei electrice.
▶ Nu folosiți scula elecrică de grădină drept baston.
Indicații pentru lucrul optim cu acumulatorul
▶ Nu deschideti accumulatorul. Există pericol de scurtcircuit.
Protejati accumulatorul de căldură (de exemplu și de radiațiii solare de lungă durată), de foc, apă și umezeală.
Există pericol de explozie.
În caz de deteriorare sau utilizare neconformă a accumulatorului, din acesta se pot degaja vapori. Lăsați să pătrundă aer proaspăt iar în cazul apariției unor tulburări, solicitați asistență medicală. Vaporii pot irita căile respiratorii.
Utilizați accumulatorul numai pentru produsele oferite de același producător. Numai astfel accumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora.
Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
▶ Nu scurtcircuitați acumulatorul. Există pericol de explozie.
Ocazional curățați fantele de ventilație ale accumulatorului cu o pensulă moale, curată și uscată.
Instrucțiuni privind siguranța pentru încărcătoare
Citiți toate instrucțiunile și indicațiile privind siguranța.
Nerespectarea instrucțiunilor și indicațiilor privind siguranța poate provoca electrocutare, incendiu și/sau răniri grave.
Păstrați în bune condiții toate instrucțiunile și indicațiile privind siguranța în vederea consultării viitoare.
Utilizați încărcătorul numai dacă sunteți pe deplin informați asupra tuturor funcțiilor acestuia și le puteți accesa fără restricții sau dacă ați fost instruiți în mod corespunzător asupra lor.
Nu permiteți în niciun caz copiilor, persoanelor cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și/sau cunoștințe și/sau persoanelor nefamiliarizate cu prezentele instrucțiuni, să folosească încărcătorul. Este posibil ca
prescriptiile naționale să limiteze vârsta operatorului.
Supravegheati copiii. Astfel veți avea siguranța că, copiii nu se joacă cu încărcătorul.
Încărcați numai accumulatori Li-Ion Bosch având o capacitate de 1,5 Ah (începând de la 5 celule de accumulator). Tensiunea accumulatorului trebuie să se potrivească cu tensiunea de încărcare a încărcătorului. Nu încărcați baterii de unică folosință. În caz contrar există risc de incendiu și explozie.
Feriți încărcătorul de ploaie și umezeală. Pătrunderea
apei în încărcător mărește riscul de electrocutare.
▶ Mențineți curat încărcătorul. Din cauza murdăriei există pericol de electrocutare.
Înainte de utilizare, verificați încărcătorul, cablul și ștecherul. Nu folosiți încărcătorul în cazul în care constatați deteriorări ale acestuia. Nu deschideți singuri încărcătorul și permiteți repararea acestuia numai de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Încărcătoarele, cablurile și ștecherele defecte măresc riscul de electrocutare.
▶ Nu folosiți încărcătorul pe o suprafață ușor inflamabilă (de ex.
hârtie, materiale textile etc.) respectiv într-un mediu inflamabil.
Deoarece încărcătorul se încălzește în timpul procesului de încărcare, există pericol de incendiu.
▶ Nu obturați fantele de ventilație ale încărcătorului. În caz contrar, încărcătorul se poate supraîncălzi și este posibil să nu mai funcționeze în mod corespunzător.
▶ Pentru o siguranță electrică sporită, recomandăm utilizarea unui întrerupător automat de protecție împotriva tensiunilor periculoase cu un curent de declanșare de 30 mA. Înainte de utilizare, verificați întotdeauna întrerupătorul automat de protecție împotriva tensiunilor periculoase.
Simboluri
Următoarele simboluri sunt importante pentru citirea și înțelegerea instructiunilor de folosire. Rețineți simbolurile și semnificația acestora. Interpretarea corectă a simbolurilor vă ajută să folosiți mai bine și mai sigur scula electrică.
| Simbol Semnificatie | |
| Direcție de deplasare | |
| Direcția reacției | |
| Purtați mănuși de protecție | |
| Greutate | |
| Pornire | |
| Oprire | |
| Acțiune permisă | |
| Acțiune interzisă | |
298 | Română
Simbol Semnificatie
Utilizare conform destinației
Scula electrică de grădină este destinată uzului casnic, pentru tăierea ierbii, buruienilor și urzicilor. A fost dezvoltată pentru tăierea ierbii crescute pe taluzuri, sub obstacole, unde mașina de tuns iarba nu poate ajunge. Scula electrică de grădină nu este destinată utilizării ca motocoasă. Scula electrică de grădină nu este concepută pentru utilizare comercială și industrială.
Scoateți cu grijă scula electrică de grădină din ambalaj și verificați dacă următoarele componente sunt în set complet:
- Trimmer de gazon
- Apărătoare de protectie
- Acumulator**
- încărcător**
- Instructiuni de folosire
În cazul în care există piese lipsă sau deteriorate vă rugăm să vă adresați distribuitorului dumneavastră.
** specific fiecărei țări
Componente ilustrate (vezi figura A)
Numerotarea elementelor componente ilustrate se referă la schița sculei electrice de la paginile grafice.
(1) Måner reglabil
(2) Tastă tundere gazon/tăiere margini
(3) Blocaj de conectare pentru întrerupătorul pornit/oprit
(4) Întrerupător pornit/oprit
(5) Tastă deblocare accumulator
(6) Acumulator ^A)
(7) Deblocare reglaj måner
(8) Apărătoare de protectie
(9) Dispozitiv de siguranță la transport
(10) încărcător ^A)
(11) Capac acoperire bobină
(12) Bobină
(13) Prindere fir
(14) Gaură pentru ghidare fir
(15) Buton pentru alimentare fir
A) Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.
Date tehnice
| Trimmer de gazon/trimmer margini de gazon | EasyGrassCut 18-230 EasyGrassCut 18 | |
| EasyGrassCut 18-26 | ||
| EasyGrassCut 18-260 | ||
| Număr de identificare | 3 600 HC1 A.. 3 600 HC1 C.. | |
| Tensiune nominalăA) V 18 18 | ||
| Turatie la mersul în golA) min-1 | 8500 8500 | |
| Diametru fir de tăiere mm 1,6 1,6 | ||
| Diametru cerc de tăiere cm 23 26 | ||
| Capacitate alimentare cu fir bobină m 4,0 4,0 | ||
| Mâner reglabil ● ● | ||
| Tăierea marginilor ● ● | ||
| Greutate conform EPTA-Procedure 01:2014A) | ||
| - fără acumulator kg 1,7 1,7 | ||
| - cu acumulator kg 2,1 2,1 | ||
| Număr de serie vezi plăcuța indicatoare a tipului sculei electrice de grădină | ||
| Temperatură ambiantă recomandată în timpul încărcării | °C 0 ... +35 | 0 ... +35 |
| Temperatură ambiantă admisă în timpul funcționăriiB) și în timpul depozitării | °C -20 ... +50 | -20 ... +50 |
| Acumulator | Li-Ion | Li-Ion |
Română | 299
| Trimmer de gazon/trimmer margini de gazon | EasyGrassCut 18-230 EasyGrassCut 18EasyGrassCut 18-26EasyGrassCut 18-260 |
| Tensiune nominală V 18 18 | |
| Număr de identificare/capacitate | |
| - 2 607 337 187 Ah 1,5 1,5 | |
| - 2 607 337 211 Ah 2,0 2,0 | |
| - 2 607 337 199 Ah 2,5 2,5 | |
| - 1 607 A35 07H Ah 4,0 4,0 | |
| - 1 607 A35 01Y Ah 6,0 6,0 | |
| Număr celule de acumulator | |
| - 2 607 337 187 5 5 | |
| - 2 607 337 211 5 5 | |
| - 2 607 337 199 5 5 | |
| - 1 607 A35 07H 10 10 | |
| - 1 607 A35 01Y 10 10 |
A) în funcție de accumulatorul folosit
B) putere mai redusă la temperaturi <0 °C
Încărcător AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV
Număr de identificare
| UE 2 607 226 385 2 607 226 0.. 2 607 225 965 2 607 226 1.. | |||||
| UK 2 607 226 387 2 607 226 0.. 2 607 225 967 2 607 226 1.. | |||||
| Curent de încărcare | A | 1,0 | 1,5 | 3,0 | 8,0 |
| Timp de încărcare (acumulator descărcat) | |||||
| - Acumulator de 1,5 Ah | min | 94 | 63 | 33 | 27 |
| - Acumulator de 2,0 Ah | min | 124 | 84 | 45 | 30 |
| - Acumulator de 2,5 Ah | min | 154 | 105 | 60 | 36 |
| - Acumulator de 4,0 Ah | min | 244 | 168 | 95 | 35 |
| - Acumulator de 6,0 Ah | min | 364 | 260 | 130 | 62 |
| Greutate conform EPTA-Procedure 01:2014 | kg | 0,17 | 0,38 | 0,40 | 0,60 |
| Clasa de protectie | ☐/II | ☐/II | ☐/II | ☐/II | |
Informatie privind zgomotul/vibratiile
| 3 600 HC1 A.. | 3 600 HC1 C.. |
Valorile zgomotului emis au fost determinate conform EN 50636-2-91
Nivelul de zgomot evaluat A al sculei electrice este în mod normal:
| – Nivel presiune sonoră | dB(A) | 72 | 74 |
| – Incertitudine K | dB | = 2,5 | = 2,5 |
| – Nivel putere sonoră | dB(A) | 82 | 85 |
| – Incertitudine K | dB | = 1,0 | = 1,0 |
Valorile totale ale vibrațiilor ah (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 50636-2-91
| - Valoarea vibrațiilor emise a _h | m/s ^2 | < 2,5 | < 2,5 |
Montare și funcționare
| Scopul acțiunii Figura Pagina | ||
| Elemente componente ilustrate | A | 446 |
| Set de livrare | B | 447 |
| Scoaterea dispozitivului de siguranță la transport | C | 447 |
| Asamblarea tijei | D | 448 |
| Reglarea mânerului | E | 448 |
| Montarea apărătoarei | F | 449 |
| Încărcarea și montarea acumulatorului | G | 450 |
| Pornire/oprire | H | 450 |
| Comutare tundere gazon/tăierea marginilor | I | 451 |
| Demontarea bobinei cu fir de tăiere | J | 452 |
| Înfășurarea firului de tăiere pe bobină | K | 452 |
| Montarea bobinei cu fir de tăiere | L | 453 |
| Alimentare fir | M | 453 |
| Întreținere, curățare și depozitare | N | 454 |
| Accesorii | O | 455 |
Montare
- Atenție: Opriți scula electrică de grădină și scoateți ștecherul de la rețea afară din priză înainte de a efectua lucrări de montaj.
Asamblarea tijei (vezi figurile C și D)
Notă: O tijă de prindere asamblată nu mai poate fi demontată.
Îndepărtați dispozitivul de siguranță la transport (9).
Asamblati piesele componente ale tijei până se fixează cu un zgomot perceptibil.
Montarea și reglarea mânerului (vezi figura E)
Mânerul (1) poate fi adus în diferite poziții. Pentru a modifica reglajul, apăsați tastele (7) și deplasați mânerul în poziția dorită. Eliberați din nou tastele (7), pentru ca mânerul să se fixeze.
Montarea apărătoarei de protecție (vezi figura F)
Înainte de a monta apărătoarea de protectie, trageți cadrul de protectie a plantelor din poziția de livrare, aducându-l în poziția de depozitare.
Puneți apărătoarea de protecție (8) pe capul trimmerului și fixați-o cu şurubul din setul de livrare.
După montarea apărătoarei de protecție nu mai este permisă demontarea acesteia.
Apoi aduceți cadrul de protecție a plantelor în poziție de lucru.
Punere în funcțiune
Atenție: înainte de efectuarea reglajelor sau a curățării sculei electrice de grădină, opriți-o și extrageți acumulatorul din aceasta.
▶ După deconectarea trimmerului de gazon, firul de tăiere continuă să se mai rotească timp de câteva secunde. Înainte de a conecta din nou trimmerul de gazon, așteptați până când motorul/firul de tăiere se oprește complet.
▶ Nu deconectați și apoi reconectați imediat scula electrică.
Se recomandă utilizarea elementelor de tăiere admise de Bosch. În cazul altor elemente de tăiere, rezultatul de lucru poate fi diferit.
Încărcarea accumulatorului
Accumulatorul este echipat cu un sistem de supraveghere a temperaturii care-i permite încărcarea numai în domeniul de temperaturi cuprins între 0 °C și 35 °C. Prin aceasta se ajunge la o durată de viață îndelungată a accumulatorului.
Notă: Acumulatorul este încărcat parțial la livrare. Pentru asigurarea puterii maxime a acumulatorului, înainte de prima utilizare, încărcați complet acumulatorul în încărcător.
Accumulatorul Li-Ion poate fi încărcat în orice moment, fără ca prin aceasta să i se scurteze durata de viață. O întrerupere a procesului de încărcare nu dăunează acumulatorului.
Accumulatorul Li-Ion este protejat împotriva descărcării profunde prin „Electronic Cell Protection (ECP)“. Când accumulatorul s-a descărcat, produsul este deconectat printrun circuit de protecție: Scula electrică de grădină nu mai funcționează.
După deconectarea automată a produsului nu mai apăsați în continuare întrerupătorul pornit/oprit.
Accumulatorul se poate deteriora.
Respectați instrucțiunile privind eliminarea accumulatorului.
Montarea/demontarea accumulatorului (vezi figura G)
Notă: Dacă nu se utilizează acumulatori adecvați, se poate ajunge la deranjamente funcționale sau defectarea sculei electrice.
Introduceți acumulatorul încărcat (6) ein. Asigurați-vă că acumulatorul este bine fixat în mâner.
Pentru a extrage accumulatorul (6) din scula electrică, apăsați tasta de deblocare accumulator (5) și scoateți accumulatorul.
Procesul de încărcare
Procesul de încărcare începe imediat ce ștecherul de la rețea este introdus în priză și accumulatorul (6) în încărcătorul (10).
Prin procesul de încărcare inteligentă, starea de încărcare a accumulatorului este sesizată automat iar accumulatorul va fi încărcat cu un curent de încărcare întotdeauna optim, în funcție de temperatura și tensiunea sa.
În acest mod accumulatorul este menajat, iar în cazul păstrării sale în încărcător, el va fi întotdeauna încărcat la capacitate maximă.
Semnificatia elementelor indicatoare
Aprindere intermitentă a indicatorului de încărcare a accumulatorului
Procesul de încărcare este indicat prin aprinderea intermitentă a indicatorului de încărcare a accumulatorului.
Aprindere continuă a indicatorului de încărcare a acumulatorului
Aprinderea continuă a indicatorului de încărcare a accumulatorului semnalează faptul că accumulatorul este încărcat complet sau că temperatura accumulatorului este în afara
intervalului admis al temperaturilor de încărcare și, din această cauză, acesta nu poate fi încărcat. Imediat după atingerea intervalului de temperatură admis, acumulatorul se încarcă.
Dacă acumulatorul nu este introdus, aprinderea continuă a indicatorului de încărcare a acumulatorului indică faptul că fișa de rețea este introdusă în priză și că încărcătorul este în funcțiune.
Semnificatia elementelor de pe afișaj (AL 1815 CV)
Aprindere intermitentă a indicatorului de încărcare a accumulatorului
Procesul de încărcare este indicat prin aprinderea intermitentă a indicatorului de
încărcare a accumulatorului.
Lumină continuă a indicatorului de încărcare accumulator
Lumina continuă emisă de indicatorul de încărcare a accumulatorului semnalizează faptul
că acumulatorul este încărcat complet sau că temperatura acumulatorului se află în afara domeniului temperaturilor de încărcare admise și de aceea acesta nu poate fi încărcat. Imediat după atingerea domeniului admis al temperaturilor, acumulatorul se încarcă.
Dacă acumulatorul nu este introdus în încărcător, lumina continuă emisă de indicatorul de încărcare a
acumulatorului, semnalizează faptul că ștecherul este introdus în priză iar încărcătorul este în stare de funcționare.
Semnificatia elementelor de pe afișaj (AL 1830 CV/AL 1880 CV)
Lumină intermitentă (cadență rapidă) indicator verde încărcare accumulator
Procesul de încărcare rapidă este semnalizat de clipirea rapidă a indicatorului verde de cumulatorului signalisiert.
Notă: Procesul de încărcare rapidă este posibil numai dacă temperatura accumulatorului se situează în domeniul temperaturilor admise, vezi paragraful „Date tehnice“.
Lumină intermitentă (cadență lentă) indicator verde încărcare accumulator
La un nivel de încărcare a accumulatorului de aprox. 80% indicatorul verde de încărcare a lui clipește lent.
Accumulatorul poate fi extras în scopul utilizării imediate.
Indicatorul de încărcare a accumulatorului este aprins permanent în verde
Aprinderea permanentă în verde a indicatorului de încărcare a accumulatorului că accumulatorul este încărcat complet.
Dacă accumulatorul nu este introdus, aprinderea
permanentă a indicatorului de încărcare a accumulatorului indică faptul că ștecherul este introdus în priză și că încărcătorul este în funcțiune.
Lumină continuă indicator roșu încărcare accumulator
Lumina continuă emisă de indicatorul roșu de încărcare a accumulatorului emnalizează faptul
că temperatura acumulatorului se află în afara domeniului temperaturilor admise pentru încărcare, vezi paragraful „Date tehnice“. Imediat ce temperatura revine în domeniul admis de temperaturi, încărcătorul comută automat pe încărcare rapidă.
Lumină intermitentă indicator roşu încărcare accumulator
Lumina intermitentă emisă de indicatorul roșu încărcare accumulator semnalizează un alt
deranjament al procesului de încărcare, vezi paragrafului „Defecțiuni – Cauze și soluții de remediere.
Manevrare
Pentru pornire apăsați mai întăi blocajul de conectare (3). Apăsați apoi întrerupătorul pornit/oprit (4) și țineți-l apăsat. Pentru oprirea sculei electrice eliberați întrerupătorul pornit/oprit (4).
Tunderea gazonului/tăierea marginilor (vezi figura I)
Rotiți mânerul la 180°, spre tijă, pentru a poziționa capul trimmerului în vederea tăierii mariginlor. Eliberați tasta (2),
302 | Română
mecanismul de rotire se fixează. Întoarceți acum întreaga mașină în poziție de lucru.
Tunderea gazonului
Deplasați spre stânga și spre dreapta trimmerul de gazon și aveți grijiă ca în timpul lucrului să păstrați o distanță suficentă față de corp. Tăiați progresiv iarba cu firul mai înalt.
Tăierea marginilor
Conduceți trimmerul de gazon de-a lungul marginii gazonului. Evitați contactul cu suprafetele solide sau cu zidurile, pentru a împiedica uzura rapidă a firului.
Tăierea ierbii din jurul tufișurilor și copacilor
Tăiați cu atenție iarba din jurul copacilor și a tufișurilor, având grijă ca acestea să nu intre în contact cu firul de tăiere. Plantele pot pieri în cazul în care le este tăiată scoarța.
Demontați bobinei, înfășurarea firului și montarea bobinei (vezi figurile J până la L)
▶ Scoateți accumulatorul înainte de a înlocui bobina.
Presați cele două bride ale capacului de acoperire a bobinei și scoateți capacul de acoperire a bobinei (11). Apoi extrageți bobina goală (12).
Tăiați aprox. 4,0 m de fir din mosorul de alimentare. Introduceți capătul firului în gaura de prindere fir (13) a bobinei și înfășurați uniform și bine întins firul. Introduceți celălalt capăt al firului în gaura (14) din capul trimmerului și montați la loc bobina în capul trimmerului. Fixați bobina montând capacul de acoperire a bobinei (11).
Alimentarea cu fir (vezi figura M)
Alimentare semiautomată fir
Trimmerul este echipat cu un sistem de alimentare semiautomat. De fiecare dată când este apăsat întrerupătorul pornit/oprit (4) sistemul eliberează 10 mm de fir.
Alimentare manuală fir
Apăsați butonul (15), și trageti afară firul de lungimea dorită.
Detectarea defectiunilor
Trimmer de gazon/trimmer margini de gazon
| Simptom Cauză posibilă Remediere | ||
| Motorul nu pornește Acumulator descărcat încărcați acumulatorul | ||
| Acumulatorul este prea rece/prea fierbinte Lăsați acumulatorul să se încălzească/răcească | ||
| Scula electrică de grădină funcționează cu întreruperi | Întrerupătorul pornit/oprit defect Adresați-vă centrului de service și asistență clienti Bosch | |
| Cablajul intern al sculei electrice de grădină este defect | Adresați-vă centrului de service și asistență clienti Bosch | |
| Scula electrică de grădină este suprasolicitată | Iarba este prea înaltă Tăiați progresiv | |
| Scula electrică de grădină nu taie | Firul de tăiere este prea scurt/rupt Alimentați manual cu fir de tăiere | |
| Bobina este goală Înlocuiti bobinei | ||
| Nu este posibilă alimentarea cu fir de tăiere | Firul de tăiere s-a încurcat în bobină Verificați firul de tăiere iar, dacă este necesar, reînfășurați firul de tăiere pe bobină | |
| Bobina este goală Realimentați bobina cu fir de tăiere | ||
| Firul de tăiere este tras înapoi în bobină | Firul de tăiere este prea scurt/rupt Scoateți bobina și fixați din nou firul de tăiere (vezi figurile J - L) | |
| Firul de tăiere se rupe frecvent | Firul de tăiere s-a încurcat în bobină Scoateți bobina și înfășurați din nou firul de tăiere (vezi figurile J - L) | |
| Manevrare incorrectă a trimmerului de gazon Tundeți gazonul numai cu vârful firului de tăiere; evitați contactul cu pietre, ziduri și alte obiecte dure. Alimentați regulat cu fir de tăiere, pentru a folosi integral diametrul cercului de tăiere. | ||
| Vibrații puternice Fir de tăiere rupt | Extragerea firului de tăiere cu alimentare manuală (vezi figura M) | |
| Sistem de tăiere defect | ||
F 016 L94 030 | (04.06.2020) Bosch Power Tools
Simptom Cauză posibilă Remediere
| A intrat iarbă între carcasa bobinei și butonul de alimentare cu fir de tăiere | Adresați-vă centrului de service și asistență clienti Bosch | |
| A intrat iarbă în gaura pentru alimentare cu fir de tăiere | Demontați capacul de acoperire al bobinei și îndepărtați iarbaÎndepărtați iarba din gaura pentru alimentare cu fir de tăiere |
Accumulator și încărcător
Simptome Cauză posibilă Remediere
| Indicatorul roșu de încărcare a accumulatorului clipeșteNu este posibilă încărcarea | Acumulatorul nu este introdus (corect) Fixați corect acumulatorul în încărcător | |
| Contactele acumulatorului sunt murdare Curățați contactele acumulatorului; de ex.introducând și extrăgând de mai multe ori acumulatorul, dacă este cazul înlocuiți acumulatorul | ||
| Acumulator defect înlocuiți acumulatorul | ||
| Indicatoarele de încărcare a accumulatorului nu luminează | Ștecherul încărcătorului nu este introdus (corect) în priza de curent | Introduceți (complet) ștecherul în priza de curent |
| Priza de curent, cablul de alimentare sau încărcătorul sunt defecte | Verificați tensiunea rețelei, dacă este cazul duceți încărcătorul pentru verificare la un centru autorizat de service și asistență tehnică post-vânzări pentru scule electrice Bosch | |
Serviciu de asistență tehnică post- vânzări și consultanță clienti
În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Accumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator.
În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.
Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.
Eliminare
Sculele electrice de grădină, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.
Nu aruncați sculele electrice de grădină și accumulatorii/bateriile în gunoiul menajer!
Numai pentru țările UE:
Conform Directivei Europene 2012/19/UE, echipamentele electrice și electronice uzate și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o statie de reciclare ecologică.
Accumulatori/baterii:
Li-Ion:
Vă rugăm să respectați indicațiile de la paragraful (vezi „Transport“, Pagina 303).
