| Tipo di prodotto | Tagliaerba / tagliabordi senza filo |
| Marca | Bosch |
| Modello | EasyGrassCut 18-260 |
| Numero articolo | 3 600 HC1 C.. |
| Tensione nominale | 18 V |
| Velocità a vuoto | 8500 min⁻¹ |
| Diametro di taglio | 26 cm |
| Diametro del filo | 1,6 mm |
| Capacità della bobina del filo | 4 m |
| Peso (senza batteria) | 1,7 kg |
| Peso (con batteria) | 2,1 kg |
| Tipo di batteria | Ioni di litio (18 V, capacità disponibili: 1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah) |
| Caricabatterie compatibile | AL 1810 CV, AL 1815 CV, AL 1830 CV, AL 1880 CV |
| Tempo di ricarica (2,0 Ah, AL 1830 CV) | 45 min |
| Funzioni principali | Tagliaerba, tagliabordi, impugnatura regolabile, avanzamento semiautomatico del filo, commutazione tagliaerba/tagliabordi |
| Livello di pressione acustica | 74 dB(A) |
| Livello di potenza acustica | 85 dB(A) |
| Vibrazione (valore totale) | < 2,5 m/s² |
| Intervallo di temperatura di ricarica | 0 °C a +35 °C |
| Intervallo di temperatura di funzionamento e stoccaggio | -20 °C a +50 °C |
| Sicurezza | Arresto di protezione in caso di scarica profonda, blocco di accensione, cappuccio di protezione, dispositivo anti-riavvio |
| Manutenzione e pulizia | Rimuovere la batteria prima della pulizia; pulire con un pennello morbido; conservare in un luogo asciutto e chiuso |
| Parti di ricambio e riparabilità | Assistenza post-vendita Bosch: numero articolo richiesto; pezzi disponibili online; riparazione solo da personale qualificato |
| Contenuto della confezione | Tagliabordi, cappuccio di protezione, batteria, caricabatterie, istruzioni per l'uso |
| Garanzia | Consultare i termini di garanzia forniti con il prodotto |
Domande frequenti - EasyGrassCut 18260 BOSCH
Domande degli utenti su EasyGrassCut 18260 BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tagliasiepi in formato PDF gratuitamente! Trova il tuo manuale EasyGrassCut 18260 - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. EasyGrassCut 18260 del marchio BOSCH.

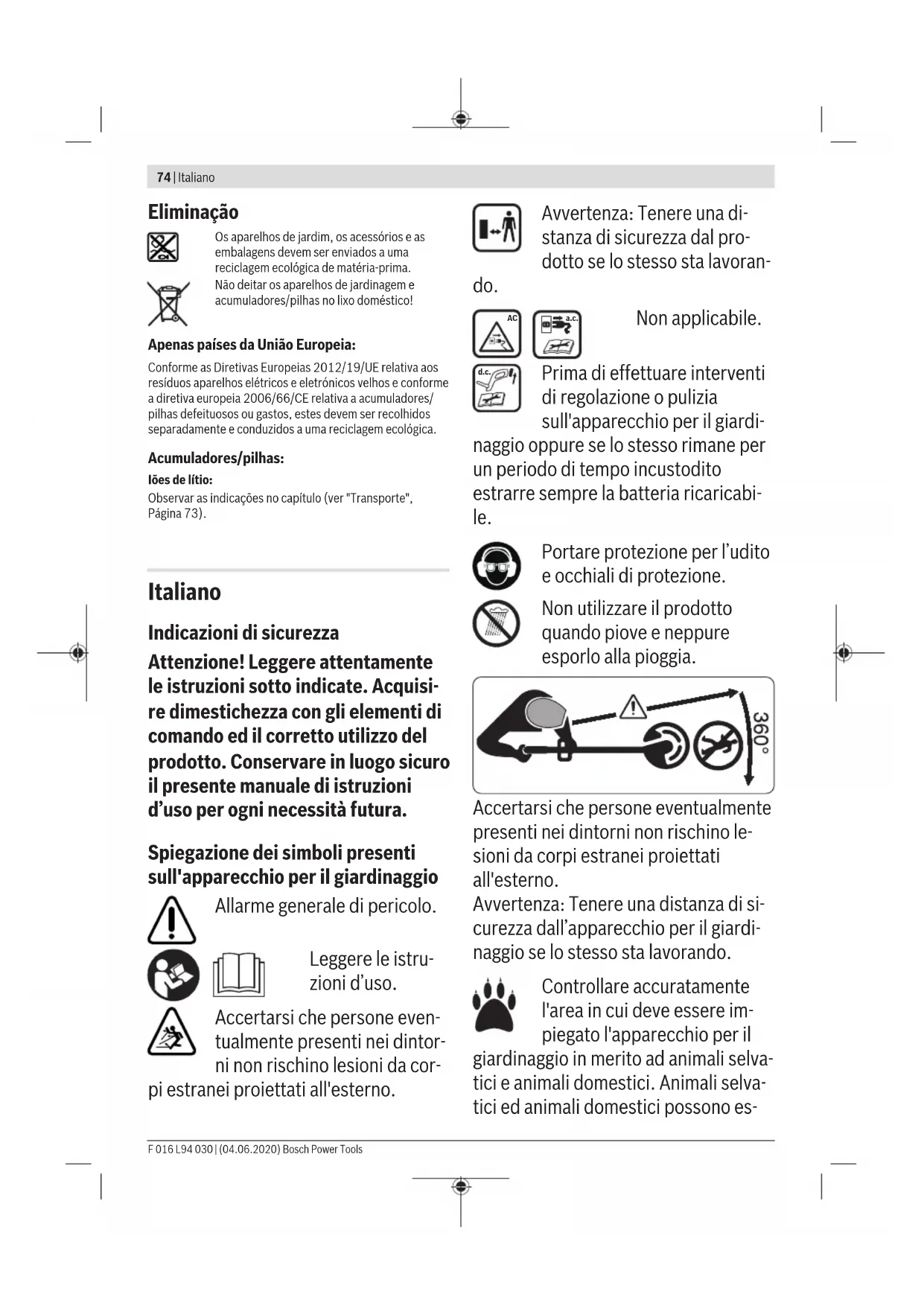

MANUALE UTENTE EasyGrassCut 18260 BOSCH
It istruzioni originali
ro Instructioni originale
Indicazioni di sicurezza
Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di comando ed il corretto utilizzo del prodotto. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per ogni necessità futura.
Spiegazione dei simboli presenti sull'apparecchio per il giardinaggio
Allarme generale di pericolo.
Leggere le istruzioni d'uso.
Accertarsi che persone eventualmente presenti nei dintorni non rischino lesioni da cornei proiettati all'esterno.
Avvertenza: Tenere una di- stanza di sicurezza dal pro- dotto se lo stesso sta lavorando.
Non applicabile.
Prima di effettuare interventi di regolazione o pulizia sull'apparecchio per il giardinaggio oppure se lo stesso rimane per un periodo di tempo incustodito estrarre sempre la batteria ricaricabile.
Portare protezione per l'udito e occhiali di protezione.
Non utilizzare il prodotto quando piove e neppure esporlo alla pioggia.


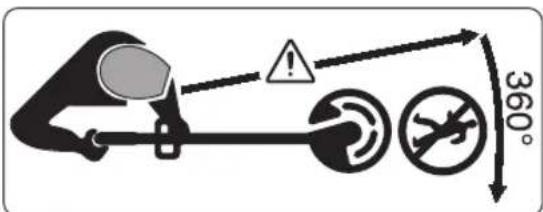

360°Accertarsi che persone eventualmente presenti nei dintorni non rischino lesioni da corpi estranei proiettati all'esterno.
Avvertenza: Tenere una distanza di sicurezza dall'apparecchio per il giardinaggio se lo stesso sta lavorando.
Controllare accuratamente l'area in cui deve essere impiegato l'apparecchio per il giardinaggio in merito ad animali selvatici e animali domestici. Animali selvatici ed animali domestici possono es-
sere feriti durante il funzionamento dell'apparecchio. Controllare accuratamente l'area di impiego dell'apparecchio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiego dell'apparecchio prestare attenzione affinché non vi siano nascosti nell'erba fitta animali selvatici, animali domestici o piccoli ceppi.
Avvertenze generali di sicurezza per elettroutensili
▶ Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche fornite in dotazione al presente elettroutensile.
Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
- Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).
Sicurezza della postazione di lavoro
▶ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano pre-
senti liquidi, gas o polveri infiam- mabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali di- strazioni potranno comportare la perdita del controllo sull'elettrouten- sile.
Sicurezza elettrica
La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensi li dotati di collegamento a terra.
Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigori-feri. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elet-troutensile aumenta il rischio di una scossa elettrica.
▶ Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elettroutensile, né per estrarre la
spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interruttore di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.
Sicurezza delle persone
▶ Quando si utilizza un elettroutensile è importante restare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
▶ Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi.
L'impiego, in condizioni appropriate,
di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento.
Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
- Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
- Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
- Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
- Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e vengano trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.
Trattamento accurato ed uso corretto degli elettroutensili
Non sottoporre la macchina a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
- Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione
eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
▶ Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elet-troutensile stesso. Se danneggia-to, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elet-troutensili la cui manutenzione è sta-ta effettuata poco accuratamente.
- Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
▶ Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle
condizioni di lavoro e delle operazioni da eseguire. L'impiego di elet-troutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
- Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.
Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili
Rimuovere la batteria ricaricabile:
– se l'utente lascia l'apparecchio incustodito
- prima della rimozione di un bloc-
caggio
- prima del controllo, della pulizia o di altri interventi sull'apparecchio
– dopo l'urto di un corpo estraneo sull'apparecchio controllare in merito a danneggiamenti
– se l'apparecchio inizia a vibrare improvvisamente controllare subito
- Ricaricare le batterie ricaricabili solo ed esclusivamente con i dispositivi di ricarica consigliati dal produttore. Per un dispositivo di ricarica previsto per un determinato tipo di batteria sussiste il pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
▶ Avere cura d'impiegare negli apparecchi solo ed esclusivamente batterie ricaricabili esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso può comportare lesioni e rischio d'incendi.
Non avvicinare batterie non utiliz-zate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri pic- coli oggetti metallici che potrebbero provocare un'esclusione dei contatti. Un corto circuito tra i contatti della batteria ricaricabile può avere come conseguenza bruciature o incendi.
In caso d'impiego non corretto può verificarsi la fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Se il liquido dovesse venire a contatto con gli occhi richiedere inoltre l'intervento di un medico. Il liquido della batteria ricaricabile che fuoriesce può causare irritazioni della pelle o ustioni.
Non utilizzare batterie ricaricabili danneggiate o modificate. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni.
▶ Non esporre una batteria ricaricabile al fuoco o a temperature excessive. L'esposizione al fuoco o a
temperature superiori a 130°C può causare esplosioni.
Rispettare tutte le istruzioni di ricarica e non caricare in nessun caso la batteria ricaricabile o l'uten- sile a batteria ricaricabile fuori dal campo di temperatura indicato nelle istruzioni per l'uso. Una cari- ca non corretta, o fuori dal campo di temperatura ammissibile, può com- portare danni alla batteria ed aumentare il pericolo di incendio.
Assistenza
▶ Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
▶ Non eseguire mai la manutenzione di batterie danneggiate. La manutenzione di batterie ricaricabili andrà effettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.
Indicazioni di sicurezza apparecchio per il giardinaggio
Impiego
La persona che usa il prodotto può utilizzarlo esclusivamente in modo conforme alle norme d'uso. Tenere sempre presente le specifiche condizioni locali. Durante il lavoro stare sempre attenti alle altre persone ed in modo particolare ai bambini.
Non permettere in nessun caso l'uso del prodotto a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore.
▶ I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi-no con il prodotto.
Impiego
Durante il lavoro tenere saldamente l'apparecchio per il giardinaggio con entrambe le mani ed adottare una posizione di lavoro sicura. Con entrambe le mani l'apparecchio per il giardinaggio viene condotto in modo più sicuro.
Attendere fino a quando l'apparecchio per il giardinaggio è fermo prima di riporlo.
Non utilizzare in nessun caso l'apparecchio per il giardinaggio con una calotta di protezione o coperture difettose oppure senza dispositivo di sicurezza. Prestare attenzione affinché la stessa sia montata correttamente. Non utilizzare in nessun caso l'apparecchio per il giardinaggio incompleto oppure con modifiche non autorizzate.
▶ Non utilizzare in nessun caso l'apparecchio se il cavo è danneggiato oppure usurato.
80 | Italiano
▶ Non sostituire in nessun caso elementi di taglio non metallici con elementi di taglio metallici.
▶ Non riparare mai da soli l'apparecchio per il giardinaggio a meno che siate qualificati a tale scopo.
- Altre persone ed animali dovrebbero rimanere a distanza adeguata durante l'impiego dell'apparecchio per il giardinaggio. L'operatore è responsabile per terzi nel settore operativo.
- Prima di afferrare la testa di taglio attendere che la stessa si sia completamente fermata. La testa di taglio continua a ruotare ancora dopo lo spegnimento del motore e può provocare lesioni.
▶ Lavorare solamente di giorno o con una buona illuminazione artificiale.
- Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con il tosaerba a filo.
L'impiego del tosaerba a filo nell'erba bagnata può pregiudicare la prestazione operativa del tosaerba a filo stesso.
▶ Per il trasporto spegnere l'apparecchio per il giardinaggio e rimuovere la batteria ricaricabile.
Durante il lavoro con il tosaerba a filo prestare sempre attenzione ad una posizione di lavoro sicura. Tenere mani e piedi a distanza di sicurezza dalle parti rotanti.
Durante il lavoro mantenere l'equilibrio per evitare una caduta.
▶ Fare attenzione a non inciampare sull'apparecchio di giardinaggio se lo stesso è posato a terra.
▶ Prima della sostituzione della bobina rimuovere la batteria ricaricabile.
- Controllare regolarmente il tosaerba a filo ed eseguire la manutenzione prevista.
- Indossare sempre guanti di protezione pulendo il prodotto oppure sostituendo il filo da taglio.
- Attenzione contro lesioni causate dalla lama che serve per tagliare il filo da taglio. Dopo l'estrazione del filo da taglio portare sempre il tosaerba a filo in una posizione di lavoro orizzontale prima di accenderlo.
Spegnere l'apparecchio per il giardinaggio ed estrarre la batteria ricaricabile:
- ogniquivalvolta l'apparecchio per il giardinaggio viene lasciato incusto- dito per un po' di tempo
- prima della sostituzione della bobina
- prima della pulizia oppure prima di eseguire dei lavori al tosaerba
- prima del magazzinaggio del to- saerba a filo
▶ Conservare il prodotto in un luogo asciutto e chiuso, fuori dalla portata dei bambini. Non mettere nessun altro oggetto sul prodotto.
▶ Non utilizzare l'apparecchio per il giardinaggio come bastone da pas-seggio.
Indicazioni per l'uso ottimale della batteria ricaricabile
▶ Non aprire la batteria. Vi è rischio di cortocircuito.
Proteggere la batteria rica- ricabile dal calore (ad. es. anche dall'irradiamento solare continuo) dal fuoco, dall'acqua e dall'umidità. Vi è pericolo di esplosione.
In caso di danneggiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori. Aerare l'area e, in caso di disturbi, consultare un medico. I vapori possono irritare le vie respiratore.
▶ Utilizzare la batteria solo per prodotti del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.
Se si usano oggetti appuntiti, come ad es. chiodi o un cacciavite, oppure se si esercita forza dall'esterno, la batteria ricaricabile può danneggiarsi. Può verificarsi un cortocircuito interno e la batteria ricaricabile può incendiarsi, emettere fumo, esplodere o surriscaldarsi.
▶ Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolo di esplosione!
▶ Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.
Indicazioni di sicurezza per stazioni di ricarica
Leggere tutte le indicazioni di sicurezza e le istruzioni operative. La mancata osservanza delle istruzioni e delle avvertenze sulla sicurezza può essere causa di scosse elettriche, incendi e/o lesioni di grave entità.
Conservare tutte le avvertenze di sicurezza e le istruzioni operative per ogni esigenza futura.
▶ Utilizzare la stazione di ricarica esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure sono state mante-nute le relative istruzioni.
Non permettere in nessun caso l'uso della stazione di ricarica a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore.
▶ Sorvegliare i bambini. In questo modo viene assicurato che i bambini non giochino con la stazione di ricarica.
- Ricaricare esclusivamente batterie ricaricabili agli ioni di litio Bosch a partire da un'autonomia di 1,5 Ah (a partire da 5 elementi della batteria
82 | Italiano
ricaricabile). La tensione della batteria ricaricabile deve essere adatta alla tensione di ricarica batteria della stazione di ricarica. Non effettuare la ricarica su batterie non ricaricabili. In caso contrario, sussiste pericolo di incendio ed esplosione.
Custodire la stazione di rica- rica al riparo dalla pioggia o
dall'umidità. L'eventuale infiltrazione di acqua in una stazione di ricarica aumenta il rischio di una scossa elettrica.
▶ Mantenere pulito il caricabatteria.
La presenza di sporco può causare folgorazioni.
- Prima di ogni utilizzo, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzare il caricabatteria, qualora si rilevino danni. Non aprire il caricabatteria e farlo riparare esclusivamente da personale specializzato, utilizzando solamente parti di ricambio originali. La presenza di danni in caricabatterie, cavi o connettori aumenta il rischio di folgorazione.
Non utilizzare il caricabatteria su superfici facilmente infiammabili (ad es. carta, prodotti tessili ecc.), né in ambienti infiammabili. Poiché il caricabatteria si riscalda in fase di ricarica, vi è rischio d'incendio.
▶ Non coprire le feritoie di aerazione della stazione di ricarica. In caso contrario la stazione di ricarica potrebbe surriscaldarsi e non funziona-re più correttamente.
Per una maggiore sicurezza elettrica si raccomanda l'impiego di un interruttore di sicurezza per correnti di guasto con una corrente d'intervento max. di 30 mA. Prima dell'impiego controllare sempre l'interruttore di sicurezza per correnti di guasto.
Simboli
I simboli seguenti sono importanti per la lettura e la comprensione delle istruzioni d'uso. Memorizzare i simboli ed il loro significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro il prodotto.
Simbolo Significato
 | Direzione di movimento |
 | Direzione di reazione |
 | Mettere i guanti di protezione |
| [287S] | Peso |
 | Accensione |
 | Spegnimento |
 | Operazione permessa |
 | Operazione vietata |
| CLICK | Rumore percettibile |
 | Accessori/parti di ricambio |
Uso conforme alle norme
L'apparecchio per il giardinaggio è destinato all'impiego domestico per la tosatura di erba, erbacce ed ortiche. Lo stesso è stato realizzato per tosare l'erba che cresce su scarpate, sotto ostacoli e ai bordi dei prati che non possono essere raggiunti dal tosaerba. L'apparecchio per il giardinaggio non è concepito per l'impiego come decespugliatore. L'apparecchio per il giardinaggio non è pensato per l'impiego commerciale ed industriale.
Volume di fornitura (vedi figura B)
Estrarre con attenzione dall'imballaggio l'apparecchio per il giardinaggio e controllare che i seguenti componenti siano completi:
- Tosaerba a filo
- Calotta di protezione
- Batteria ricaricabile**
- Stazione di ricarica**
- Istruzioni per l'uso
In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore di fiducia.
** varia secondo il Paese
Componenti illustrati (vedi figura A)
La numerazione dei componenti si riferisce all'illustrazione del prodotto riportata sulle pagine con la rappresentazione grafica.
(1) Impugnatura regolabile
(2) Tasto taglio erba/taglio bordi
(3) Pulsante di sicurezza per l'interruttore di avvio/arresto
(4) Interruttore di avvio/arresto
(5) Tasto di sbloccaggio batteria ricaricabile
(6) Batteria ricaricabile ^A)
(7) Sbloccaggio regolazione dell'impugnatura
(8) Calotta di protezione
(9) Dispositivo di sicurezza per il trasporto
(10) Stazione di ricarica ^A)
(11) Copertura della bobina
(12) Bobina
(13) Alloggiamento del filo
(14) Foro per guida del filo
(15) Pulsante per l'estrazione del filo
A) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.
Dati tecnici
| Tosaerba a filo/tagliabordi EasyGrassCut 18-230 EasyGrassCut 18EasyGrassCut 18-26EasyGrassCut 18-260 | |||
| Codice prodotto | 3 600 HC1 A.. | 3 600 HC1 C.. | |
| Tensione nominaleA) | V 18 18 | ||
| Numero di giri a vuotoA) | min-1 | 8500 | 8500 |
| Diametro del filo da taglio mm 1,6 1,6 | |||
| Diametro di taglio cm 23 26 | |||
| Capacità della bobina del filo m 4,0 4,0 | |||
| Impugnatura regolabile ● ● | |||
| Taglio dei bordi ● ● | |||
| Peso in funzione della EPTA-Procedure 01:2014A) | |||
| – Senza batteria ricaricabile kg 1,7 1,7 | |||
| – Con batteria ricaricabile kg 2,1 2,1 | |||
| Numero di serie Vedi targhetta del tipo sull'apparecchio per il giardinaggio | |||
| Temperatura ambiente consigliata in fa-se di ricarica | °C 0 ... +35 0 ... +35 | ||
| Temperatura ambiente consentita duran-te il funzionamento B) e durante il magaz-zinaggio | °C -20 ... +50 -20 ... +50 | ||
| Batteria ricaricabile | Ioni di litio | Ioni di litio | |
| Tensione nominale | V 18 18 | ||
| Codice prodotto/autonomia | |||
| – 2 607 337 187 | Ah 1,5 1,5 | ||
| – 2 607 337 211 | Ah 2,0 2,0 | ||
84 | Italiano
Tosaerba a filo/tagliabordi EasyGrassCut 18-230 EasyGrassCut 18
EasyGrassCut 18-26
EasyGrassCut 18-260
| - 2 607 337 199 Ah 2,5 2,5 | ||
| - 1 607 A35 07H Ah 4,0 4,0 | ||
| - 1 607 A35 01Y Ah 6,0 6,0 | ||
| Numero degli elementi della batteria ri-caricabile | ||
| - 2 607 337 187 5 5 | ||
| - 2 607 337 211 5 5 | ||
| - 2 607 337 199 5 5 | ||
| - 1 607 A35 07H 10 10 | ||
| - 1 607 A35 01Y 10 10 |
A) in funzione della batteria utilizzata
B) prestazioni ridotte in caso di temperature <0 °C
Stazione di ricarica AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV
| Codice prodotto | |||||
| UE 2 607 226 385 2 607 226 0.. 2 607 225 965 2 607 226 1.. | |||||
| UK 2 607 226 387 2 607 226 0.. 2 607 225 967 2 607 226 1.. | |||||
| Corrente di carica | A | 1,0 | 1,5 | 3,0 | 8,0 |
| Tempo di ricarica (a batteria scarica) | |||||
| – Batteria ricaricabile con 1,5 Ah | min | 94 | 63 | 33 | 27 |
| – Batteria ricaricabile con 2,0 Ah | min | 124 | 84 | 45 | 30 |
| – Batteria ricaricabile con 2,5 Ah | min | 154 | 105 | 60 | 36 |
| – Batteria ricaricabile con 4,0 Ah | min | 244 | 168 | 95 | 35 |
| – Batteria ricaricabile con 6,0 Ah | min | 364 | 260 | 130 | 62 |
| Peso in funzione dellaEP-TA-Procedure 01:2014 | kg | 0,17 | 0,38 | 0,40 | 0,60 |
| Classe di protezione | ☐/II | ☐/II | ☐/II | ☐/II | |
Informazioni sulla rumorosità e sulla vibrazione
| 3 600 HC1 A.. | 3 600 HC1 C.. | ||
| Valori di emissione acustica rilevati conformemente a EN 50636-2-91 | |||
| Il livello di rumore stimato A dell'apparecchio ammonta normalmente: | |||
| – Livello di pressione acustica | dB(A) | 72 | 74 |
| – Incertezza della misura K | dB | = 2,5 | = 2,5 |
| – Livello di potenza sonora | dB(A) | 82 | 85 |
| – Incertezza della misura K | dB | = 1,0 | = 1,0 |
| Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla EN 50636-2-91 | |||
| 3 600 HC1 A.. 3 600 HC1 C.. | ||
| - Valore di emissione dell'oscillazione a_h | m/s^2 | < 2,5 < 2,5 |
| - Incertezza della misura K m/s | ^2 | = 1,5 = 1,5 |
Montaggio ed uso
| Scopo dell'operazione Figura Pagina | ||
| Componenti illustrati | A | 446 |
| Volume di fornitura | B | 447 |
| Rimozione del dispositivo di sicurezza per il trasporto | C | 447 |
| Riassemblaggio dell'asta | D | 448 |
| Regolazione dell'impugnatura | E | 448 |
| Montaggio della cuffia di protezione | F | 449 |
| Ricarica della batteria ricaricabile e inserimento | G | 450 |
| Accensione/spegnimento | H | 450 |
| Commutazione tosaerba a filo/tagliabordi | I | 451 |
| Smontaggio della bobina del filo | J | 452 |
| Avvolgimento del filo sulla bobina | K | 452 |
| Montaggio della bobina del filo | L | 453 |
| Estrazione del filo | M | 453 |
| Manutenzione, pulizia e magazzinaggio | N | 454 |
| Accessori | O | 455 |
Montaggio
- Attenzione: Spegnere l'apparecchio per il giardinaggio e staccare la spina di rete prima di effettuare lavori di montaggio.
Riassemblaggio dell'asta (vedi figure C e D)
Nota: Un'asta riassemblata non può più essere smontata.
Rimuovere dispositivo di sicurezza per il trasporto (9).
Assemblare i singoli componenti dell'asta fino a quando gli stessi scattano in posizione in modo percettibile.
Montaggio e regolazione dell'impugnatura (vedi figura E)
L'impugnatura (1) può essere messa in diverse posizioni. Per modificare la regolazione premere i tasti (7) e muovere l'impugnatura nella posizione desiderata. Rilasciare i tasti (7) affinché l'impugnatura scatti in posizione.
Montaggio della calotta di protezione (vedi figura F)
Prima del montaggio della calotta di protezione spostare la staffa per la protezione delle piante dalla posizione di consegna nella posizione di magazzinaggio.
Posizionare la calotta di protezione (8) sulla testa del tosaerba a filo e fissarla con la vite fornita in dotazione.
Se la cuffia di protezione è montata, la stessa non deve essere più smontata.
Successivamente spostare la staffa per la protezione della piante in posizione di lavoro.
Messa in funzione
- Attenzione: Prima di effettuare interventi di regolazione o pulizia spegnere l'apparecchio per il giardinaggio ed estrarre sempre la batteria ricaricabile.
Dopo lo spegnimento del tosaerba, il filo da taglio continua a funzionare ancora per alcuni secondi. Prima di riaccendere nuovamente il tosaerba attendere che il motore/il filo da taglio si siano fermati completamente.
▶ Non riavviare più volte l'apparecchio subito dopo averlo spento.
▶ Si consiglia l'impiego di elementi di taglio omologati dalla Bosch. In caso di altri elementi di taglio è possibile che il risultato di taglio sia differente.
Ricarica della batteria
La batteria ricaricabile è dotata di un controllo della temperatura che consente una ricarica esclusivamente nel campo di temperatura tra 0 °C e 35 °C. In questo modo viene ottenuta un'elevata durata della batteria ricaricabile.
Nota: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.
La batteria ricaricabile agli ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.
La batteria ricaricabile agli ioni di litio è protetta dalla "Electronic Cell Protection (ECP)" contro lo scaricamento completo. In caso di batteria scarica, il prodotto viene spento tramite un interruttore automatico: L'apparecchio per il giardinaggio non funziona più.
Dopo lo spegnimento automatico del prodotto non pre- mere ulteriormente l'interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.
86 | Italiano
Attenersi alle indicazioni per lo smaltimento della batteria ricaricabile.
Inserimento/rimozione della batteria ricaricabile (vedi figura G)
Nota: Se non vengono utilizzate batterie ricaricabili adatte possono verificarsi funzionamenti difettosi o è possibile il danneggiamento dell'apparecchio.
Inserire la batteria carica (6). Assicurarsi che la batteria ricaricabile sia inserita completamente.
Per la rimozione della batteria ricaricabile (6) dall'apparecchio premere il tasto di sbloccaggio batteria ricaricabile (5) e togliere la batteria.
Operazione di ricarica
L'operazione di ricarica inizia non appena la spina di rete della stazione di ricarica viene inserita nella presa e la batteria ricaricabile (6) viene inserita nella stazione di ricarica (10).
Grazie all'intelligente procedimento di ricarica lo stato di ricarica della batteria viene riconosciuto automaticamente e, in base alla temperatura della batteria e della tensione, viene selezionata la corrente di carica ottimale.
In questo modo la batteria ricaricabile viene protetta e conservandola nella stazione di ricarica rimane sempre completamente carica.
Significato degli elementi di visualizzazione
Luce lampeggiante indicatore di carica della batteria
Il processo di ricarica viene segnalato tramite il lampeggiamento dell'indicatore di carica della batteria.
Luce fissa indicatore di carica della batteria
La luce fissa dell'indicatore di carica della batteria segnala che la batteria è completamente carica oppure che la temperatura della batteria si trova al di fuori del range di temperatura di
carica consentito e pertanto non può essere ricaricata. Non appena si raggiunge il campo di temperatura ammesso, inizia di nuovo l'operazione di ricarica della batteria.
Senza batteria inserita, la luce fissa dell'indicatore di carica della batteria, segnala che il connettore di rete è inserito nella presa e che il caricabatteria è pronto per il funzionamento.
Significato degli elementi di visualizzazione (AL 1815 CV)
Luce lampeggiante indicatore di carica della batteria
Il processo di ricarica viene segnalato tramite il lampeggiamento dell'indicatore di carica della
batteria.
Luce continua indicatore di carica della batteria
La luce continua dell'indicatore di carica della batteria segnala che la batteria ricaricabile è
completamente carica oppure che la temperatura della batteria ricaricabile si trova al di fuori del campo della temperatura di ricarica ammesso e che per questo motivo non può essere ricaricata. Non appena viene raggiunto il campo di temperatura ammesso, la batteria ricaricabile viene ricaricata.
Se la batteria ricaricabile non è inserita, la luce continua dell'indicatore di carica della batteria segnala che la spina di rete è inserita nella presa di corrente e che la stazione di ricarica è pronta per l'uso.
Significato degli elementi di visualizzazione (AL 1830 CV/AL 1880 CV)
Luce lampeggiante (veloce) indicatore di carica della batteria verde
Il processo di ricarica rapida viene segnalato dal lampeggio veloce dell'indicatore di carica verde.
Nota bene: L'operazione di ricarica rapida è possibile esclusivamente se la temperatura della batteria ricaricabile si trova nel campo di temperatura di carica ammissibile, vedi paragrafo "Dati tecnici".
Luce lampeggiante (lenta) indicatore di carica della batteria verde
Con uno stato di carica della batteria ricaricabile di ca. 80% l'indicatore di carica verde
lampeggia lentamente.
La batteria ricaricabile può essere presa ed utilizzata immediatamente.
Led indicatore di carica della batteria di colore verde e con luce fissa
La luce fissa dell'indicatore di carica della batteria di colore verde segnala che la batte-
ria è completamente carica.
Senza batteria inserita, la luce fissa dell'indicatore di carica della batteria, segnala che il connettore di rete è inserito nella presta e che il caricabatteria è pronto per il funzionamento.
Luce continua indicatore di carica della batteria rosso
La luce continua dell'indicatore di carica della batteria rosso segnala che la temperatura del-
la batteria si trova al di fuori del campo di temperatura di carica ammissibile, vedi paragrafo «Dati tecnici». Non appena viene raggiunto il campo di temperatura ammesso, la stazione di ricarica passa automaticamente alla ricarica rapida.
Luce lampeggiante indicatore di carica della batteria rosso
La luce lampeggiante dell'indicatore di carica della batteria rosso segnala un'altra anomalia
dell'operazione di ricarica, vedi paragrafo "Difetti – cause e rimedi".
Impiego
Accensione/spegnimento (vedi figura H)
Per l'accensione premere innanzitutto il pulsante di sicurezza (3). Premere quindi l'interruttore di avvio/arresto (4) e tenerlo premuto.
Per lo spegnimento rilasciare l'interruttore di avvio/arresto (4).
Taglio erba/taglio bordi (vedi figura I)
Ruotare l'impugnatura di 180° rispetto all'asta per posizionare la testa del tosaerba come taglio erba o taglio bordi. Rilasciare il tasto (2), il meccanismo di rotazione scatta in posizione. Ruotare ora l'intero apparecchio in posizione operativa.
Taglio erba
Muovere il tosaerba verso sinistra e verso destra avendo cura durante il lavoro di tenerlo sempre ad una distanza sufficiente dal corpo. In caso di erba più alta, tagliarla in diversi fasi.
Taglio bordi
Condurre il tosaerba a filo sui bordi del prato. Evitare il contatto con superfici resistenti o muri per impedire una rapida usura del filo.
Taglio intorno ad alberi e cespugli
Tagliare con cautela intorno ad alberi e cespugli in modo da evitare un contatto con il filo. Le piante possono morire se la corteccia viene danneggiata.
Smontaggio della bobina, avvolgimento del filo e montaggio della bobina (vedi figure J fino a L)
▶ Prima della sostituzione della bobina rimuovere la batteria ricaricabile.
Premere entrambe le linguette della copertura della bobina e rimuovere la copertura della bobina (11). Successivamente rimuovere la bobina vuota (12).
Tagliare ca. 4,0 m di filo dal rullo di ricarica. Spingere l'estremità del filo nell'alloggiamento del filo (13) della bobina e avvolgere il filo distribuendolo uniformemente e teso.
Spingere l'altra estremità del filo attraverso il foro (14) nella testa del tosaerba ed inserire di nuovo la bobina nella testa del tosaerba stesso. Fissare la bobina applicando la copertura della bobina (11).
Estrazione del filo (vedi figura M)
Estrazione semiautomatica del filo
Il tosaerba a filo è dotato di un sistema di avanzamento semiautomatico. Il sistema spinge fuori ad ogni pressione dell'interruttore di avvio/arresto (4) 10 mm di filo.
Estrazione manuale del filo
Premere il pulsante (15), ed estrarre il filo alla lunghezza desiderata.
Individuazione dei guasti e rimedi
Tosaerba a filo/tagliabordi
| Problema Possibili cause Rimedi | ||
| Il motore non funziona Batteria scarica Ricaricare la batteria | ||
| Batteria ricaricabile troppo fredda/troppo calda Lasciare riscaldare/raffreddare la batteria | ||
| L'apparecchio per il giardinaggio funziona con interruzioni | Interruttore di avvio/arresto difettoso Rivolgersi ad un Servizio Assistenza Clienti Bosch | |
| Cablaggio interno dell'apparecchio per il giardi-naggio difettoso | Rivolgersi ad un Servizio Assistenza Clienti Bosch | |
| Apparecchio per il giar-dinaggio sovraccarico | Erba troppo alta Tagliare in diverse fasi | |
| L'apparecchio per il giardinaggio non taglia | Filo da taglio troppo corto/rotto Estrarre manualmente il filo da taglio | |
| Bobina del filo vuota Sostituire la bobina del filo | ||
| Non è possibile estrar-re il filo da taglio | Filo da taglio aggrovigliato bella bobina Controllare la bobina e, se necessario, riavvolgere il filo di nuovo | |
| Bobina del filo vuota Riempire la bobina del filo | ||
| Il filo da taglio viene ti-rato indietro nella bobi-na | Filo da taglio troppo corto/rotto Rimuovere la bobina e inserire di nuovo il filo da taglio (vedi figure J - L) | |
| Il filo da taglio si rompe frequentemente | Filo da taglio aggrovigliato bella bobina Rimuovere la bobina ed avvolgere di nuovo il filo da taglio (vedi figure J - L) | |
Bosch Power Tools F 016 L94 030 | (04.06.2020)
88 | Italiano
Problema Possibili cause Rimedi
| Tosaerba non utilizzato correttamente Tagliare solo con la punta del filo da taglio; evitaredi toccare pietre, pareti ed altri oggetti duri.Estrarre regolarmente il filo da taglio per utilizzarel'intero diametro di taglio. | ||
| Vibrazioni eccessive Filo da taglio rotto | Estrarre il filo da taglio con avanzamento manuale(vedi figura M) | |
| Rivolgersi ad un Servizio Assistenza Clienti Bosch | ||
| Smontare la copertura della bobina e togliere l'er-ba | ||
| Rimuovere l'erba dal foro per la guida del filo | ||
Batteria ricaricabile e stazione di ricarica
Problema Possibili cause Rimedi
| Indicatore di carica della batteria rosso lampeggiaOperazione di ricarica impossibile | Batteria ricaricabile non inserita (correttamente) | Inserire correttamente la batteria nella stazione di ricarica |
| Contatti della batteria ricaricabile sporchi Pulire i contatti della batteria; ad. es. inserendo ed estraendo più volte la batteria, se necessario sostituire la batteria | ||
| Batteria ricaricabile difettosa Sostituire la batteria | ||
| Indicatori di carica della batteria non si illuminano | Spina di rete della stazione di ricarica non inserita (correttamente) | Inserire la spina di rete (completamente) nella presa di corrente |
| Presa di corrente, cavo di rete oppure stazione di ricarica difettosi | Controllare la tensione di rete e, eventualmente, far controllare la stazione di ricarica presso un centro di Assistenza Clienti elettroutensili Bosch autorizzato | |
Servizio di assistenza e consulenza tecnica
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di identificazione del prodotto.
Svizzera
Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersales.Service@de.bosch.com
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Trasporto
Le batterie al litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.
In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), andranno rispettati specifici requisiti relativi d'imballaggio e contrassegnatura. In tale caso, per la
preparazione dell'articolo da spedire, andrà consultato uno specialista in merci pericolose.
Inviare le batterie soltanto se la relativa carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell'imballaggio. Andranno altresì rispettate eventuali ulteriori norme nazionali complementari.
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente apparecchi per il giardinaggio, batterie ricaricabili, accessori ed imballaggi non più im-
piegabili.
Non gettare apparecchi per il giardinaggio e batterie ricaricabili/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea 2012/19/UE le apparecchiature elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Batterie ricaricabili/Batterie:
loni di litio:
Osservare le istruzioni riportate nel paragrafo (vedi «Trasporto», Pagina 88).
