| Produkttype | Trimmere / kantklipper trådløs |
| Merke | Bosch |
| Modell | EasyGrassCut 18-260 |
| Artikkelnummer | 3 600 HC1 C.. |
| Merkespenning | 18 V |
| Turtall tomgang | 8500 min⁻¹ |
| Skjærediameter | 26 cm |
| Tråddiameter | 1,6 mm |
| Trådsnellekapasitet | 4 m |
| Vekt (uten batteri) | 1,7 kg |
| Vekt (med batteri) | 2,1 kg |
| Batteritype | Litium-ion (18 V, tilgjengelige kapasiteter: 1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah) |
| Kompatibel lader | AL 1810 CV, AL 1815 CV, AL 1830 CV, AL 1880 CV |
| Ladetid (2,0 Ah, AL 1830 CV) | 45 min |
| Hovedfunksjoner | Trimming, kantklipping, justerbart håndtak, halvautomatisk trådmatning, veksling mellom trimming/kantklipping |
| Lydtrykknivå | 74 dB(A) |
| Lydeffektnivå | 85 dB(A) |
| Vibrasjon (total verdi) | < 2,5 m/s² |
| Temperaturområde lading | 0 °C til +35 °C |
| Temperaturområde bruk og lagring | -20 °C til +50 °C |
| Sikkerhet | Beskyttelsesstopp ved dyp utladning, startspærre, beskyttelsesdeksel, gjenstartsperre |
| Vedlikehold og rengjøring | Fjern batteriet før rengjøring; rengjør med en myk børste; oppbevar på et tørt og lukket sted |
| Reservedeler og reparasjonsevne | Bosch ettersalgsservice: artikkelnummer kreves; deler tilgjengelig på nettet; reparasjon kun av kvalifisert personell |
| Innhold i esken | Kantklipper, beskyttelsesdeksel, batteri, lader, bruksanvisning |
| Garanti | Se garantivilkårene som følger med produktet |
Ofte stilte spørsmål - EasyGrassCut 18260 BOSCH
Brukerspørsmål om EasyGrassCut 18260 BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Hekksakser i PDF-format gratis! Finn veiledningen din EasyGrassCut 18260 - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. EasyGrassCut 18260 av merket BOSCH.
BRUKSANVISNING EasyGrassCut 18260 BOSCH
Svensk .... Sidan 115
Norsk....Side 128
Suomi ....Sivu 141
(12) Spole
(13) Trådholder
(14) Hul til trådføring
(15) Knap til trådfremføring
Spole afmonteres, tråd opvikles og spole monteres (se Fig. J til L)
▶ Fjern akkuen, før spolen skiftes.
Halvautomatisk trådfremføring
Manuel trådfremføring
Akku og ladeaggregat
Kundeservice og anvendelsesrådgivning
Sikkerhetsinformasjon
OBS! Les nøye gjennom de følgende anvisninger. Gjør deg kjent med betjeningselementene og den forskriftsmessige bruken av produktet. Ta godt vare på driftsinstruksen til senere bruk.

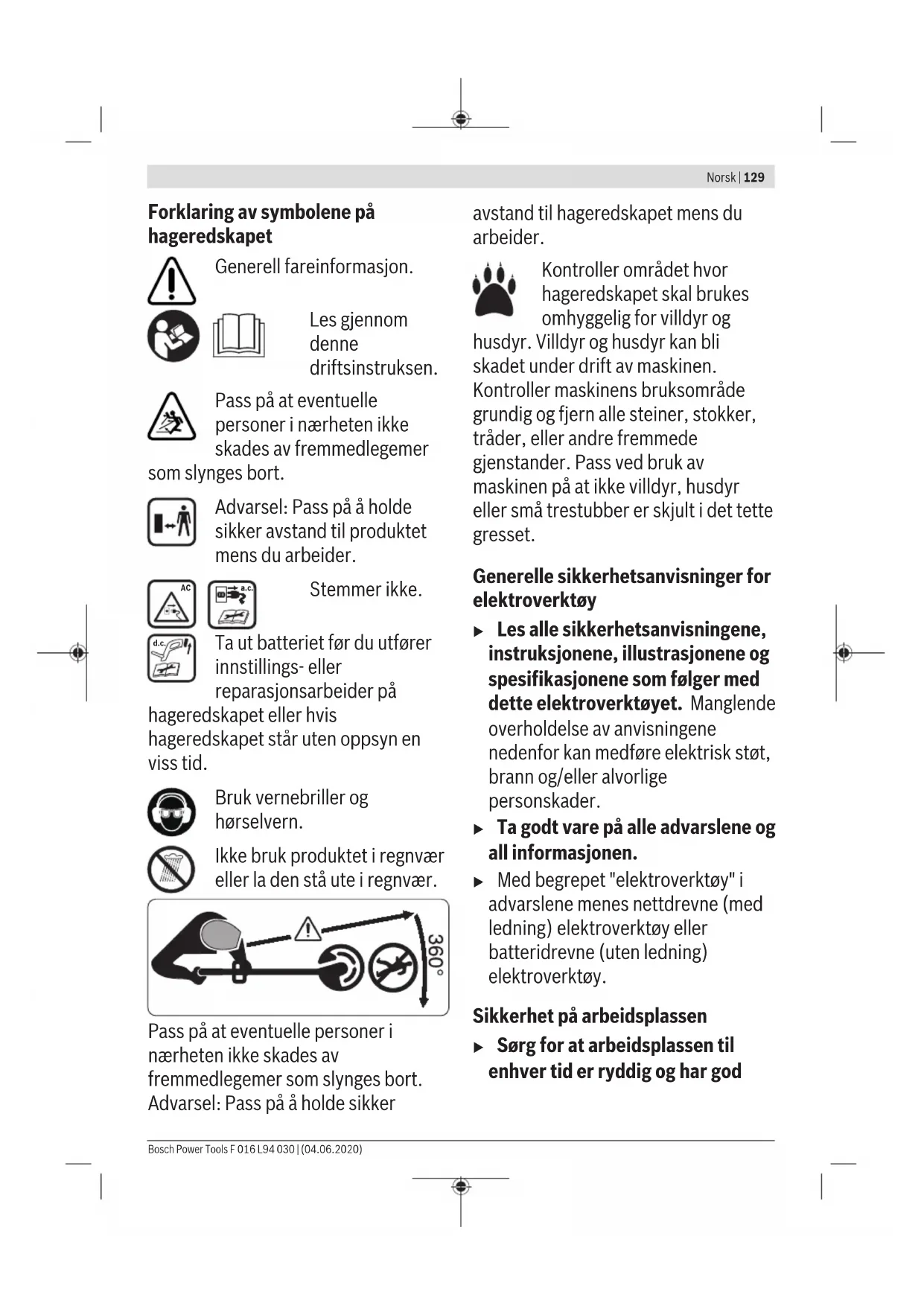

Forklaring av symbolene på hageredskapet
Generell fareinformasjon.
Les gjennom denne driftsinstruksen.
Pass på at eventuelle personer i nærheten ikke skades av fremmedlegemer som slynges bort.
Advarsel: Pass på å holde sikker avstand til produktet mens du arbeider.
Stemmer ikke.
Ta ut batteriet før du utfører innstillings- eller reparasjonsarbeider på hageredskapet eller hvis hageredskapet står uten oppsyn en viss tid.
Bruk vernebriller og hørselvern.
Ikke bruk produktet i regnvær eller la den stå ute i regnvær.
Advarsel: Pass på å holde sikker
avstand til hageredskapet mens du arbeider.
Kontroller området hvor hageredskapet skal brukes omhyggelig for villdyr og husdyr. Villdyr og husdyr kan bli skadet under drift av maskinen. Kontroller maskinens bruksområde grundig og fjern alle steiner, stokker, tråder, eller andre fremmede gjenstander. Pass ved bruk av maskinen på at ikke villdyr, husdyr eller små trestubber er skjult i det tette gresset.
Generelle sikkerhetsanvisninger for elektroverktøy
Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.
▶ Ta godt vare på alle advarslene og all informasjonen.
Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.
Sikkerhet på arbeidsplassen
▶ Sørg for at arbeidsplassen til enhver tid er ryddig og har god
130 | Norsk
belysning. Rot eller dårlig lys innebærer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
▶ Hold barn og andre personer unna när et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
▶ Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller
koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.
Personsikkerhet
Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.
- Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsugs- og -oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.
▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet.
En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
- Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
▶ Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet.
Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og
132 | Norsk
ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
Bruk og pleie av batteridrevne verktøy
Fjern batteriet:
- när brukeren forlater redskapet
- før du fjerner en blokkering
- før kontroll, rengjøring eller arbeider på redskapet
- etter slag av et fremmedlegeme på redskapet og kontroller det for skader
- hvis redskapet plutselig begynner å vibrere, kontroller straks
▶ Lad batteriene kun opp i ladeapparater som anbefales av produsenten. For et ladeapparat som er egnet for en bestemt type oppladbare batterier, er det fare for brann hvis det brukes med andre batterier.
▶ Bruk derfor kun riktig type batterier i redskapene. Bruk av andre batterier kan føre til skader og brannfare.
▶ Hold batteriet som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene.
En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
▶ Ved feil bruk kan væske lekke ut av batteriet. Unngå kontakt. Skyll med vann ved tilfeldig kontakt. Dersom væske er kommet i øynene, konsulter lege i tillegg.
Batterivæske som lekker ut kan føre til hudirritasjoner eller forbrenninger.
Ikke bruk batteriet eller verktøyet hvis det er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.
- Ikke utsett batteriet eller verktøyet for åpen ild eller for
høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan forårsake eksplosjon.
Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen.
Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.
Service
▶ Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
- Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere.
Sikkerhetsinformasjon hageredskap
Betjening
▶ Personen som betjener produktet må kun gjøre dette på korrekt måte. Ta hensyn til de lokale forholdene. Ta bevisst hensyn til andre personer under arbeidet, særskilt barn.
▶ Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer, som ikke er fortrolig med disse anvisningene, å bruke produktet.
Nasjonale forskrifter innskrenker eventuelt alderen på brukeren.
▶ Barn må passes på for å sikre at de ikke leker med produktet.
Bruk
- Hold hageredskapet godt fast med begge hender når du arbeider og sørg for at du står stabilt.
Hageredskapet føres mer sikkert med to hender.
▶ Vent til hageredskapet har stanset helt før du legger det bort.
▶ Bruk hageredskapet aldri med defekt beskyttelsesdeksel eller tildekninger eller uten sikkerhetsinnretning. Pass på at disse er riktig montert. Bruk hageredskapet aldri ufullstendig eller med en ikke autorisert endring.
Ikke bruk hageredskapet hvis kabelen er skadet eller slitt.
▶ Skift aldri ut ikke metalliske skjæreverktøy med metalliske skjæreverktøy.
Ikke reparer hageredskapet selv, med mindre du er kvalifisert for dette.
▶ Andre personer og dyr skal holde tilstrekkelig avstand när hageredskapet brukes. Brukeren er ansvarlig for tredjepersoner i arbeidsområdet.
▶ Vent til kuttehodet har stanset helt før du tar på det. Kuttehodet fortsetter å rotere etter at motoren er slått av og kan forårsake skader.
134 | Norsk
▶ Arbeid bare ved dagslys eller godt kunstig lys.
▶ Du må ikke arbeide med trimmeren i dårlig vær, spesielt när det trekker opp til torden.
▶ Når du bruker trimmeren i vått gress, kan dette innskrenke trimmerens arbeidsytelse.
For transport, slå av hageredskapet og ta ut batteriet.
Når du arbeider med trimmeren må du alltid passe på at du står stabilt. Hold hender og føtter med sikker avstand borte fra roterende deler.
▶ Hold alltid balansen under arbeidet for å unngå at du faller.
▶ Pass på at du ikke snubler over hageredskapet när du legger det på bakken.
▶ Fjern batteriet før du skifter ut spolen.
- Kontroller og vedlikehold trimmeren regelmessig.
- Bruk alltid vernehansker när du rengjør produktet eller skifter trimmetråden.
Vær forsiktig at du ikke skader deg med knivbladet som benyttes for å klippe trimmetråden. Få trimmeren etter påfylling/mating av tråden alltid i vannrett arbeidsposisjon før du slår den på.
Slå av hageredskapet og ta ut batteriet:
– alltid när du lar hageredskapet stå en tid uten oppsyn
- før utskifting av spolen
- før rengjøringen, eller när det arbeides på trimmeren
- før lagring av trimmeren
- Oppbevar produktet på et tørt og lukket sted, utilgjengelig for barn. Sett ikke andre gjenstander på produktet.
Ikke bruk hageredskapet som stokk.
Regler for optimal bruk av oppladbare batterier
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
Beskytt det oppladbare batteriet mot varme, f.eks. også mot permanent
solstråling, ild, vann og fuktighet.
Det er eksplosjonsfare.
▶ Ved skader eller usakkyndig bruk av batteriet kan det lekke ut damp. Luft området og oppsøk lege hvis du får besvær. Dampen kan irritere luftveiene.
▶ Batteriet må bare brukes i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning.
▶ Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter.
Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
▶ Batteriet må ikke kortsluttes. Det er fare for eksplosjoner.
▶ Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.
Sikkerhetsinformasjoner for ladeapparater
Les alle sikkerhetsinformasjoner og instrukser. Feil ved
overholdelsen av sikkerhetsinformasjonene og instruksene kan forårsake elektrisk støt, brann og/eller alvorlige skader.
Oppbevar alle sikkerhetsinformasjoner og instrukser for fremtidig bruk.
▶ Bruk ladeapparatet kun hvis du kan beregne alle funksjonene og kan utføre disse uten innskrenkninger eller har fått tilsvarende instrukser.
▶ Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer, som ikke er fortrolig med disse anvisningene, å bruke ladeapparatet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren.
▶ Hold oppsyn med barn. Du sikrer ved dette at barn ikke leker med ladeapparatet.
▶ Lad bare Bosch Li-lon-batterier fra en kapasitet på 1,5 Ah (fra 5
Hold ladeapparatet unna regn eller fuktighet. Dersom
det kommer vann i et ladeapparat, øker risikoen for elektriske støt.
▶ Sørg for at lederen alltid er ren.
Skitt medfører fare for elektrisk støt.
▶ Inspiser alltid laderen, ledningen og støpselet før bruk. Ikke bruk laderen hvis du oppdager skader. Du må ikke åpne laderen på egen hånd. Reparasjoner må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. Skadde ladere, ledninger og støpsler øker risikoen for elektrisk støt.
▶ Bruk ikke laderen på lett antennelig underlag (f.eks. papir, tekstiler osv.) eller i antennelige omgivelser. Oppvarmingen av laderen under drift medfører brannfare.
▶ Ladeapparatets ventilasjonsåpning må ikke tildekkes. Det kan føre til at ladeapparatet overopphetes og ikke lenger vil fungere som den skal.
For øket elektrisk sikkerhet anbefales det å bruke en jordfeilbryter med en max. utløserstrøm på 30 mA. Kontroller alltid jordfeilbryteren før bruk.
136 | Norsk
Symboler
Nedenstående symboler er viktige for lesing og forståelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke produktet på en bedre og sikrere måte.
Symbol Betydning
| Bevegelsesretning | |
| Reaksjonsretning | |
| Bruk vernehansker | |
| Vekt | |
| Innkobling | |
| Utkobling | |
| Tillatt aksjon | |
| Dette er forbudt | |
| CLICK! | Hørbar støy |
| Tilbehør/reservedeler |
Formålsmessig bruk
Hageredskapet er bestemt for bruk i private hager, til trimming av gress, ugress og nesler. Det ble utviklet for å trimme gress som vokser på skråninger, under hindre og plenkanter, som ikke kan nås av gressklipperen. Hageredskapet er ikke dimensjonert for bruk som motorljå. Hageredskapet er ikke bestemt for kommersiell og industriell bruk.
Leveranseomfang (se bilde B)
Ta hageredskapet forsiktig ut av emballasjen og kontroller om de nedenstående delene er komplett:
- Gresstrimmer
- Beskyttelsesdeksel
- Batteri**
- Ladeapparat**
- Driftsinstruks
Nummereringen av de illustrerte komponentene gjelder for bildet av produktet på illustrasjonssidene.
(1) innstillbart håndtak
(2) Tast gresstrimmer/kantklipper
(3) Innkoblingssperre for på-av-bryter
(4) På-/av-bryter
(5) Batteri-utløserknapp
(6) Batteri ^A)
(7) Opplåsing håndtaksinnstilling
(8) Beskyttelsesdeksel
(9) Transportsikring
(10) Ladeapparat ^A)
(11) Spoledeksel
(12) Spole
(13) Trädfeste
(14) Hull for trådføring
(15) Knapp for trådmating
A) Avhengig av batteriet
B) Begrenset ytelse ved temperatur under 0 °C
| Ladeapparat | AL 1810 CV | AL 1815 CV | AL 1830 CV | AL 1880 CV | |
| Produktnummer | |||||
| EU | 2 607 226 385.. | 2 607 226 0.. | 2 607 225 965 | 2 607 226 1.. | |
| Storbritannia | 2 607 226 387.. | 2 607 226 0.. | 2 607 225 967 | 2 607 226 1.. | |
| Ladestrøm | A | 1,0 | 1,5 | 3,0 | 8,0 |
| Ladetid (utladet batteri) | |||||
| - Batteri med 1,5 Ah | min | 94 | 63 | 33 | 27 |
| - Batteri med 2,0 Ah | min | 124 | 84 | 45 | 30 |
| - Batteri med 2,5 Ah | min | 154 | 105 | 60 | 36 |
| - Batteri med 4,0 Ah | min | 244 | 168 | 95 | 35 |
| - Batteri med 6,0 Ah | min | 364 | 260 | 130 | 62 |
| Vekt tilsvarende EPTA-Procedure 01:2014 | kg | 0,17 | 0,38 | 0,40 | 0,60 |
| Beskyttelsesklasse | ☐/II | ☐/II | ☐/II | ☐/II | |
138 | Norsk
Støy-/vibrasjonsinformasjon
| 3 600 HC1 A.. 3 600 HC1 C.. | ||
| Støyemisjonsverdier beregnet iht. EN 50636-2-91 | ||
| Maskinens typiske A-bedømte støynivå er: | ||
| – Lydtrykknivå dB(A) | 72 74 | |
| – Usikkerhet K dB | = 2,5 = 2,5 | |
| – Lydeffektnivå dB(A) | 82 85 | |
| – Usikkerhet K dB | = 1,0 = 1,0 | |
| Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 50636-2-91 | ||
| – Svingningsemisjonsverdi ah | m/s^2 | < 2,5 < 2,5 |
| – Usikkerhet K m/s | 2 | = 1,5 = 1,5 |
Montering og drift
| Mål for aktiviteten Bilde Side | ||
| Illustrerte komponenter | A | 446 |
| Leveranseomfang | B | 447 |
| Fjerning av transportsikringen | C | 447 |
| Sammensetting av skaftet | D | 448 |
| Innstilling av håndtaket | E | 448 |
| Montering av beskyttelsesdekselet | F | 449 |
| Lade og sette inn batteri | G | 450 |
| Inn-/utkobling | H | 450 |
| Omostilling gresstrimming/kantklipping | I | 451 |
| Demontering av trådspolen | J | 452 |
| Oppvikling av tråden på trådspolen | K | 452 |
| Montering av trådspolen | L | 453 |
| Mate trimmetråd | M | 453 |
| Vedlikehold, rengjøring og lagring | N | 454 |
| Tilbehør | O | 455 |
Montering
▶ Obs: Slå av hageredskapet og trekk støpselet ut før du gjennomfører monteringsarbeider.
Sett sammen skaft (se bilder C og D)
Merk: Et sammensatt skaft kan ikke lenger demonteres.
Fjern transportsikringen (9).
Sett de enkelte delene av skaftet sammen til de går hørbart i lås.
Monter håndtak og still inn (se bilde E)
Håndtaket (1) kan innstilles i forskjellige posisjoner. For å endre innstillingen trykker du på tastene (7) og beveger håndtaket til ønsket posisjon. Slipp tastene (7) igjen slik at håndtaket går i lås.
Monter beskyttelsesdeksel (se bilde F)
Trekk bøylen for beskyttelse av planter fra leveringsposisjonen til lagringsposisjonen før du monterer beskyttelsesdekselet.
Sett beskyttelsesdekselet (8) på trimmerhodet og fest dette med den medleverte skruen.
Etterpå trekker du bøylen for beskyttelse av planter til arbeidsposisjonen.
Igangsetting
▶ Obs! Slå av hageredskapet og fjern batteriet før innstillings- eller rengjøringsarbeider utføres.
Etter utkobling av gresstrimmeren roterer trimmetråden fortsatt i noen sekunder. Vent, til motoren/trimmetråden står stille før du slår på gresstrimmeren på nytt.
▶ Aldri slå av og på igjen kort etter hverandre.
Det anbefales bruk av skjæreverktøy godkjent av Bosch. Ved annet skjæreverktøy kan skjæreresultatet avvike.
Lading av batteriet
Batteriet er utstyrt med en temperaturovervåking som kun muliggjør en lading i temperaturområdet mellom 0 °C og 35 °C. Slik oppnås en lang levetid for batteriet.
Merk: Batteriet er delvis ladet ved levering. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.
Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.
Lithium-ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot total utladning. Ved utladet batteri utkobles produktet med en beskyttelseskobling: Hageredskapet arbeider ikke lenger.
Trykk etter automatisk utkobling av produktet ikke videre på på/-av-bryteren. Batteriet kan ta skade.
Følg anvisningene for behandling av brukte batterier.
Sette inn/ta ut batteri (se bilde G)
Merk: Hvis du bruker ikke egnede batterier kan det medføre feilfunksjoner eller skader på redskapet.
Sett inn det oppladete batteriet (6). Sikre at batteriet er satt inn fullstendig.
For å ta batteriet (6) ut av redskapet, trykker du på utløserknappen for batteriet (5) og trekker ut batteriet.
Opplading
Oppladingen begynner med en gang strømstøpselet til ladeapparatet settes inn i stikkontakten og batteriet settes (6) inn i ladeapparatet (10).
Med den intelligente oppladingsmetoden registreres batteriets oppladingstilstand automatisk og den optimale ladestrømmen velges avhengig av batteri-temperatur og -spenning.
Slik skånes batteriet og er alltid fullt oppladet ved oppbevaring i ladeapparatet.
Hvis batteriet ikke er satt inn, viser det at ladeindikatoren lyser kontinuerlig at nettstøpselet er satt inn i stikkontakten og at laderen er klar til bruk.
Indikatorelementenes betydning (AL 1815 CV)
Full Det kontinuerlige lyset i batteri- ladeindikatoren signaliserer at batteriet er helt oppladet eller at temperaturen til batteriet ligger utenfor det godkjente ladetemperaturområdet og det derfor ikke kan lades opp. Så snart det godkjente temperaturområdet er nådd, lades batteriet opp.
Uten innsatt batteri signaliserer kontinuerlig lys i batteri-ladeindikatoren at støpselet er satt inn i stikkontakten og at ladeapparatet er driftsklart.
Indikatorelementenes betydning (AL 1830 CV/AL 1880 CV)
Blinklys (hurtig) grønn batteri-ladeindikator
Hurtigladingen signaliseres ved hurtig blinking i den grønne batteri-ladeindikatoren.
Merknad: Hurtigoppladingen er kun mulig hvis batteriets temperatur er i godkjent ladetemperaturområde, se avsnitt "Tekniske data".
Blinklys (langsomt) grønn batteri-ladeindikator
Ved batteriets ladetilstand på ca. 80% blinker den grønne batteri-ladeindikatoren langsomt.
Batteriet kan tas ut og brukes umiddelbart.
Kontinuerlig grønn batteriladeindikator
Kontinuerlig lysende grønn ladeindikator signaliserer at batteriet er fullt oppladet.
Hvis batteriet ikke er satt inn, viser det at ladeindikatoren lyser kontinuerlig at nettstøpselet er satt inn i stikkontakten og at laderen er klar til bruk.
Kontinuerlig lys rød batteri-ladeindikator
Kontinuerlig lys i den røde batteri-ladeindikatoren signaliserer at batteriets
temperatur er utenfor den tillatte temperaturen for lading, se avsnitt "Tekniske data". Så snart det tillatte temperaturområdet er nådd, kobler ladeapparatet automatisk om til hurtigopplading.
Blinklys rød batteri-ladeindikator
Blinklyset i den røde batteri-ladeindikatoren signaliserer en annen feil i oppladingen, se årsak og avhjelp".
Betjening
Inn-/utkobling (se bilde H)
For innkobling trykker du først på startsperren (3). Trykk deretter på av/på-bryteren (4) og hold den trykt inne.
For utkobling må du slippe på/-av-bryteren (4).
Gresstrimmer/kantklipper (se bilde I)
Drei håndtaket mot skaftet med 180° for å posisjonere trimmerhodet for gresstrimming eller kantklipping. Slipp tasten (2), dreiemekanismen går i lås. Drei nå hele maskinen i arbeidsposisjonen.
Gresstrimming
Beveg gresstrimmeren mot venstre og høyre og hold den under arbeidet i tilstrekkelig avstand fra kroppen. Høyere gress må klippes trinnvist.
Kantklipping
Før batteri-gresstrimmeren langs gresskanten. Unngå kontakt med faste overflater eller murer for å forhindre en rask slitasje av tråden.
Slipp forsiktig rundt trær og busker
Klipp forsiktig rundt trær og busker, slik at disse ikke
140 | Norsk
Demonter spolen, vikle opp tråden og monter spolen (se bilder J til L)
Trykk de to laskene til spoledekselet sammen og fjern spoledekselet (11). Ta deretter den tomme spolen ut (12). Kutt ca. 4,0 m tråd av fra materullen. Skyv trådenden inn i spolens trådfeste (13) og vikle opp tråden jevnt og stramt.
Skyv den andre trådenden gjennom hullet (14) i trimmerhodet og sett spolen igjen inn i trimmerhodet. Fest spolen ved å sette på spoledekselet (11).
Trimmeren er utstyrt med det halvautomatiske fremføringssystemet. Systemet skyver ved hvert trykk på på/-av-bryteren (4) ut 10 mm tråd.
Manuell trådmating
Trykk på knappen (15), og trekk ut tråden til ønsket lengde.
Feilsøking
Gresstrimmer/kanttrimmer
| Symptom Mulig årsak Løsning | ||
| Motoren starter ikke Utladet batteri Lad batteriet | ||
| For kaldt/varmt batteri Varm opp/avkjøl batteriet | ||
| Hageredskapet går rykkvis | På-/av-bryter defekt Ta kontakt med Bosch kundeservice | |
| Intern kabling i hageredskapet er defekt Ta kontakt med Bosch kundeservice | ||
| Hageredskap overbelastet | For høyt gress Klipp trinnvist | |
| Hageredskapet klipper ikke | Trimmetråden for kort/bristet Manuell mating av trimmetråd | |
| Trådspole tom Utskifting av trådspolen | ||
| Trimmetråd kan ikke mates | Trimmetråd floket i spolen Kontroller trådspole og vikle om nødvendig trimmetråd opp på nytt | |
| Trådspole tom Etterfyll trådspole | ||
| Trimmetråd trekkes tilbake inn i spolen | Trimmetråden for kort/bristet | Fjern spole og mat trimmetråd på nytt (se bilder J - L) |
| Trimmetråd brister ofte | Trimmetråd floket i spolen Fjern spole og vikle opp trimmetråd på nytt (se bilder J - L) | |
| Ukorrekt håndtering av gresstrimmeren Trim kun med trimmertrådens spiss; unngå å berøre steiner, vegger og andre faste gjenstander. Trimmetråden må mates regelmessig for å utnytte hele diameteren på klippesirkelen. | ||
| Sterke vibrasjoner Trimmetråd bristet | Trekk ut trimmetråd med manuell fremføring (se bilde M) | |
| Skjæresystem skadet | ||
| Det er gress mellom spolehus og knapp for trådmating | ||
| Det er gress i hullet for trådføringen | ||
Batteri og ladeapparat
Symptomer Mulig årsak Løsning
| Rød batteri-ladeindikator blinker | Batteriet er ikke satt (riktig) inn Sett batteri riktig på ladeapparatet |
Symptomer Mulig årsak Løsning
| Ingen opplading mulig | Batterikontaktene er tilsmusset Rengjør batterikontaktene; f. eks. ved hyppiginnsetting og fjerning av batteriet, skift eventueltut batteriet | |
| Batteriet er defekt Skift ut batteriet | ||
| Batteri-ladeindikatorer lyser ikke | Strømstøpselet til ladeapparatet er ikke satt (riktig) inn | Sett strømstøpselet (helt) inn i stikkontakten |
| Stikkontakt, strømledning eller ladeapparat er defekt | Sjekk strømspenningen, la ladeapparatet eventuelt kontrolleres av en autorisert kundeservice for Bosch-elektroverktøy | |
Kundeservice og kundeveiledning
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Transport
Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter.
Deponering
Hageredskaper, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Hagredskaper og batterier må ikke kastes i vanlig søppel!
Kun for EU-land:
Iht. det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske maskiner og iht. det europeiske direktivet 2006/66/EF må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.
Batterier/oppladbare batterier:
Li-Ion:
