Тип на продукт	Безжичен тример за трева / кантове
Марка	Bosch
Модел	EasyGrassCut 18-260
Артикулен номер	3 600 HC1 C..
Номинално напрежение	18 V
Скорост на празен ход	8500 min⁻¹
Диаметър на рязане	26 cm
Диаметър на корда	1,6 mm
Капацитет на бобината с корда	4 m
Тегло (без акумулатор)	1,7 kg
Тегло (с акумулатор)	2,1 kg
Тип акумулатор	Литиево-йонен (18 V, налични капацитети: 1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah)
Съвместимо зарядно устройство	AL 1810 CV, AL 1815 CV, AL 1830 CV, AL 1880 CV
Време за зареждане (2,0 Ah, AL 1830 CV)	45 min
Основни функции	Рязане на трева, рязане на кантове, регулируема ръкохватка, полуавтоматично подаване на корда, превключване между рязане на трева/кантове
Ниво на звуково налягане	74 dB(A)
Ниво на акустична мощност	85 dB(A)
Вибрации (обща стойност)	< 2,5 m/s²
Температурен диапазон при зареждане	0 °C до +35 °C
Температурен диапазон при работа и съхранение	-20 °C до +50 °C
Безопасност	Защитно изключване при дълбок разряд, блокировка за пускане, защитен капак, устройство против повторно стартиране
Поддръжка и почистване	Извадете акумулатора преди почистване; почиствайте с мека четка; съхранявайте на сухо и затворено място
Резервни части и ремонтопригодност	Следпродажбено обслужване Bosch: изисква се артикулен номер; частите са налични онлайн; ремонт само от квалифициран персонал
Съдържание на кутията	Тример за кантове, защитен капак, акумулатор, зарядно устройство, инструкции за употреба
Гаранция	Вижте гаранционните условия, предоставени с продукта

Често задавани въпроси - EasyGrassCut 18260 BOSCH

Как да стартирам тримера за трева Bosch EasyGrassCut 18-260?

За да стартирате, първо натиснете блокировката за пускане (3), след което задръжте натиснат превключвателя за включване/изключване (4). Освободете го, за да спрете.

Какъв тип акумулатор използва този уред?

Той използва литиево-йонен акумулатор 18 V, наличен в капацитети от 1,5 до 6,0 Ah. Използвайте само съвместими акумулатори на Bosch.

Как да сменя режещата корда?

Първо извадете акумулатора. Натиснете ушите на капака на бобината, за да го отворите, извадете празната бобина. Отрежете около 4 m корда, поставете единия край в отвора и навийте равномерно. Прекарайте другия край през водещия отвор, поставете бобината обратно и затворете капака.

Кордата не се подава автоматично, какво да правя?

Подаването е полуавтоматично: то се активира при всяко пускане. Ако кордата не излиза, проверете дали не е заплетена или бобината да не е празна. Можете също да използвате ръчно подаване, като натиснете бутона (15).

Може ли да се използва тримерът за трева под дъжд?

Не, забранено е използването на уреда под дъжд или във влажно време. Уредът не е водоустойчив и водата може да причини токов удар или да повреди инструмента.

Как да превключа между режим на рязане на трева и режим на рязане на кантове?

Завъртете ръкохватката на 180° срещу пръта, докато щракне. Освободете бутона (2) и завъртете целия уред в желаната работна позиция.

Колко време отнема зареждането на акумулатора?

Продължителността зависи от зарядното устройство и капацитета. Например акумулатор 2,0 Ah се зарежда за около 45 min със зарядно AL 1830 CV. Вижте таблицата с времената за зареждане в инструкцията.

Какво да правя, ако двигателят не стартира?

Проверете дали акумулаторът е зареден и поставен правилно. Ако акумулаторът е твърде горещ или твърде студен, изчакайте да се върне към стайна температура. Ако проблемът продължава, свържете се с отдела за следпродажбено обслужване на Bosch.

Как да почиствам и поддържам тримера за трева?

Винаги изваждайте акумулатора преди почистване. Почиствайте вентилационните отвори с мека суха четка. Съхранявайте инструмента на сухо и затворено място, недостъпно за деца.

Къде мога да намеря резервни части за този модел?

Резервните части са налични на уебсайта на Bosch (www.bosch-pt.bg) или от отдела за следпродажбено обслужване. Имайте предвид 10-цифрения артикулен номер (върху табелката с данни), за да направите поръчка.

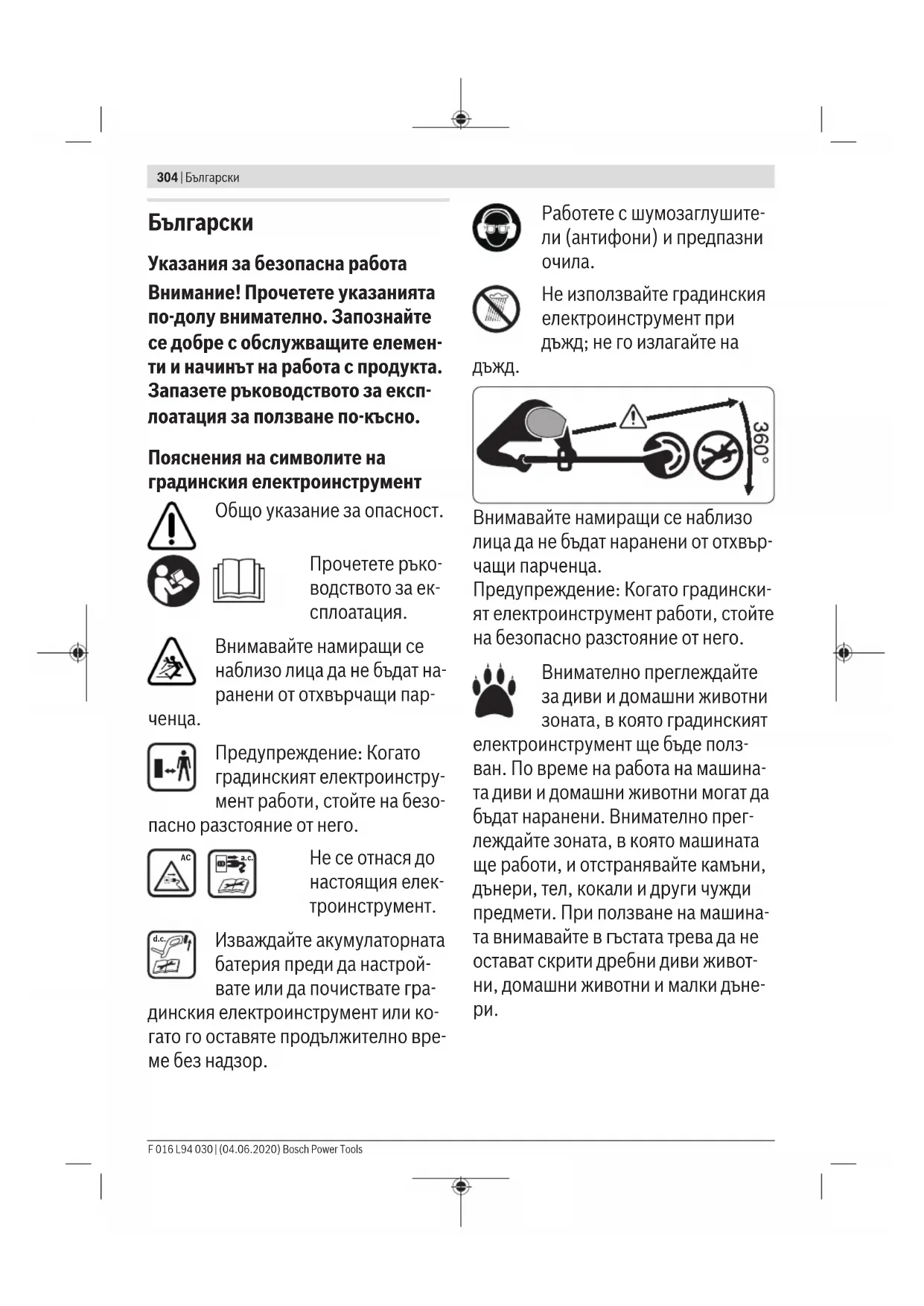

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EasyGrassCut 18260 BOSCH

be Соигинална инструкция

Български ...... Страница 304

Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслуживащите елемен- ти и начинът на работа с продукта. Запазете ръководството за експ- лоатация за ползване по-късно.

Пояснения на символите на градинския електроинструмент

Общо указание за опасност.

Прочетете ръко- водството за ек- сплоатация.

Внимавайте намиращи се наблизо лица да не бъдат на- ранени от отхвърчащи пар-

ченца.

Предупреждение: Когато градинският електроинструмент работи, стойте на безо-азстояние от него.

Не се отнася до настоящия елек- троинструмент.

Изваждайте акумулаторната батерия преди да настрой- вате или да почиствате гра- динския електроинструмент или когато го оставяте продължително време без надзор.

Работете с шумозаглушители (антифони) и предпазни очила.

Не използвайте градинския електроинструмент при дъжд; не го излагайте на

ДЪЖД.

360°

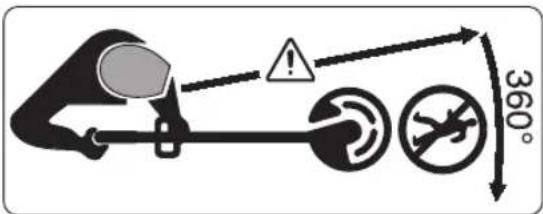

Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи парченца.

Предупреждение: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него.

Внимателно преглеждайте за диви и домашни животни зоната, в която градинският електроинструмент ще бъде ползван. По време на работа на машина- та диви и домашни животни могат да бъдат наранени. Внимателно преглеждайте зоната, в която машината ще работи, и отстранявайте камъни, дънери, тел, кокали и други чужди предмети. При ползване на машина- та внимавайте в гъстата трева да не остават скрити дребни диви живот- ни, домашни животни и малки дъне- ри.

Общи указания за безопасност за електроинструменти

▶ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.
▶ Съхранявайте тези указания на сигурно място.
▶ Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
▶ Дръжте деца и странични лица на безопасно разстояние, докато

работите с електроинструмента. Ако вниманието Ви бъде отклоне- но, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръ-

бове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.

Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Из- ползването на предпазен прекъс- вач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете пред- пазни очила. Носенето на подхо- дящи за ползвания електроинстру- мент и извършваната дейност лич-

ни предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.

Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.

Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Изпол- зването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахо- ве.
Доброто познаване на електро- инструмента вследствие на честа работа с него не е повод за нама- ляване на вниманието и пренеб- регване на мерките за безопас- ност. Едно невнимателно действие може да предизвика тежки нараня- вания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.

▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повре-

дените детайли да бъдат ремон- тирани. Много от трудовите злопо- луки се дължат на недобре поддър- жани електроинструменти и уреди.

▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.

▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Грижливо отношение към акумулаторни електроинструменти

Демонтирайте акумулаторната бате- рия:

– когато оставяте електроинструмента без надзор
– преди премахването на блокировка
– преди проверка, почистване или други дейности по електроинструмента
– след удар от чуждо тяло по електроинструмента го проверявайте за повреди
– когато електроинструментът за- почне да вибрира необичайно, го прегледайте незабавно

- Зареждайте акумулаторните батерии само със зарядните устройства, които се препоръчват от производителя. Ако зарядното устройство бъде използвано за зареждане на различни от предвидените акумулаторни батерии, съществува опасност от пожар.

▶ Използвайте само предвидените от производителя акумулаторни батерии. Използването на други акумулаторни батерии може да предизвика пожар и/или травми.

▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.

▶ При неправилно ползване от акумулаторната батерия може да изтече електролит. Избягвайте контакт с него. При случаен контакт промийте мястото обилно с вода. Ако от електролита попадне в очите Ви, освен това потърсете лекарска помощ. Електролитът на акумулаторната батерия може да предизвика раздразняване или изгаряне на кожата.
▶ Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат нара-нявания.
▶ Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130°C могат да предизвикат експлозии.
Спазвайте всички указания за зареждане на акумулаторната батерия; не я зареждайте, ако температурата й е извън диапазона, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да увредят батерията и увеличават опасността от пожар.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
▶ Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.

Указания за безопасна работа с градински електроинструменти

Обслужване

▶ Лицето, което обслужва машината, трябва да го ползва само съобразно предназначението му. При това трябва да се отчитат особеностите на конкретната ситуация. Обръщайте специално внимание да предпазвате намиращи се наблизо лица, особено деца.
▶ Не допускайте тази машина да бъде ползвана от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент.

▶ Деца трябва да бъдат под постоянен надзор, за да се предотврати опасността да играят с градинския електроинструмент.

Ползване

▶ По време на работа дръжте гра- динския инструмент винаги здраво с двете ръце и поддър- жайте постоянно стабилно поло- жение на тялото. С две ръце гра- динският електроинструмент се води по-сигурно.
▶ Преди да оставите градинския електроинструмент, изчакайте движението му да спре напълно.
▶ Никога не работете с градинския електроинструмент, ако предпазният кожух или капак е повреден или без монтирани предпазни съоръжения. Внимавайте предпазните съоръжения да са монтирани правилно. Никога не използвайте градинския електроинструмент, ако не е напълно сглобен или ако е с неоторизирани изменения.
▶ Не работете с градинския електро- инструмент, ако захранващият ка- бел е повреден или износен.
▶ Никога не заменяйте неметални режещи инструменти с метални режещи инструменти.
▶ Никога не ремонтирайте сами градинския електроинструмент, освен ако не сте квалифицирани за таки-ва дейности.

По време на ползване на градинския електроинструмент други лица и животни трябва да са на подходящо разстояние. Работещият е отговорен за трети лица, намиращи се в работната зона.
▶ Преди да допирате режещата глава, изчаквайте въртенето љ да спре напълно. След изключване на електродвигателя режещата глава продължава да се върти известно време по инерция и може да предизвика наранявания.
▶ Винаги работете на дневна светлина или на добро изкуствено осветление.
▶ Не работете с тревокосачката при лоши атмосферни условия, особе- но при силен вятър.
▶ Ако ползвате тревокосачката при влажна трева, това може да влоши производителността й.
▶ При транспортиране изключвайте градинския електроинструмент и изваждайте акумулаторната батерия.
▶ По време на работа с тревокосачката внимавайте постоянно да сте в стабилно положение на тялото. Дръжте ръцете и краката си на безопасно разстояние от въртящите се елементи.
▶ По време на работа поддържайте постоянно стабилно равновесие, за да предотвратите падане.

▶ Когато поставяте градинския електроинструмент на земята, внимавайте да не се спънете в него.
▶ Преди смяна на шпулата изваждайте акумулаторната батерия.
▶ Редовно проверявайте и поддържайте тревокосачката.
▶ Когато почиствате градинския електроинструмент или заменяте режещата нишка, работе с предпазни ръкавици.
▶ Внимавайте да не се нараните на острието, което служи за отрязване на нишката. След смяна/подаване на нишката винаги завъртайте тревокосачката хоризонтално в работна позиция, преди да я включите.

Изключвайте градинския електроин- струмент и изваждайте акумулатор- ната батерия:

– винаги, когато оставяте градинския електроинструмент без надзор за известно време
– преди да сменяте шпулата
– преди почистване или когато работите по тревокосачката
– преди прибиране на тревокосачката
▶ Съхранявайте машината на сигурно сухо място, недостъпно за деца. Не поставяйте върху машината други предмети.
▶ Не ползвайте градинския електро- инструмент за подпиране при хо- дене.

Указания за оптимална работа с акумулаторната батерия

▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.

Предпазвайте акумулатор- ните батерии от прегрява- не, напр. също и от про- дължително въздействие на пряка слънчева светлина, от огън, вода и овлажняване. Съществува опасност от експлозия.

▶ При повреда или неправилно използване на акумулаторните батерии от тях могат да се отделят páри. Проветрете помещението, а при оплаквания потърсете лекар. Па’рите могат да предизвикат възпаление на дихателните пътища.
▶ Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.
▶ Предмети с остри ръбове, напр. пирони или отвертки или силни механични въздействия могат да повредят акумулаторната бате- рия. Може да бъде предизвикано вътрешно късо съединение и аку- мулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ Внимавайте да не предизвикате късо съединение между клемите

на акумулаторната батерия. Съществува опасност от експлозия.

▶ Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Указания за безопасна работа със зарядни устройства

Прочетете всички упътва- ния и указания за безопас- на работа с машината. Нес- пазването на указанията за безопасна работа и на упътванията може да предизвика токов удар, пожар и/или тежки травми.

Съхранявайте всички указания за безопасна работа и упътвания за ползване в бъдеще.

▶ Използвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания за това.
▶ Не допускайте това зарядно устройство да бъде ползвано от деца, лица с ограничени физически, сензорни или душевни способности или лица с недостатьчни познания и опит и/или лица, които не са запознати с тези указания. Възможно е национални нормативни документи да ограничават възрастта на работещия с градинския електроинструмент.

▶ Наблюдавайте деца. Така се гарантира, че децата няма да играят със зарядното устройство.
- Зареждайте само литиево-йонни акумулаторни батерии на Бош с капацитет 1,5 Ah (от 5 акумулаторни клетки). Номиналното напрежение на акумулаторната батерия трябва да съответства на зарядното напрежение на зарядното устройство. Не се опитвайте да зареждате обикновени (неакумулаторни) батерии. При зареждане на други акумулаторни батерии съществува опасност от пожар и/или експлозия.

Предпазвайте зарядното устройство от дъжд и ов- лажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар.

▶ Поддържайте зарядното устройство чисто. Съществува опасност от токов удар вследствие на замърсяване.
▶ Винаги преди ползване проверя- вайте зарядното устройство, ка- бела и щепсела. Ако установите повреди, не ползвайте зарядно- то устройство. Не се опитвайте сами да отваряте зарядното уст- ройство; допускайте ремонти да бъдат извършвани само от ква- лифицирани техници и само с из- ползване на оригинални резерв- ни части. Повредени зарядни уст-

ройства, кабели и щепсели увели- чават опасността от токов удар.

▶ Не оставяйте зарядното устройство да работи върху леснозапалима повърхност (напр. хартия, плат и т.н.), респ. в леснозапалима среда. Поради нагряването на зарядното устройство по време на работа съществува опасност от пожар.
▶ Не покривайте вентилационните отвори на зарядното устройство. В противен случай зарядното устройство може да прегрее и да престане да функционира нормално.
▶ За по-голяма електрическа сигурност се препоръчва да бъде включен дефектнотоков прекъсвач с макс. ток на задействане 30 мА. Винаги преди започване на работа проверявайте дефектнотоковия прекъсвач.

Символи

Символите по-долу са важни при четенето и за разбира- нето на ръководството за експлоатация. Моля, запомнете символите и тяхното значение. Правилното интерпрети- ране на символите ще Ви помогне да използвате Вашия продукт по-добре и по-сигурно.

Символ Значение

	Посока на движение
	Посока на реакцията
	Работете с предпазни ръкавици
	Маса
	Включване

Символ Значение

	Изключване
	Допустимо действие
	Забранено действие
CLICK	Отчетливо прещракване
	Допълнителни приспособления/резервни части

Предназначение на електроинструмента

Градинският електроинструмент е предназначен за ползване в домашни условия, за косене на трева, плевели и копривни растения. Той е проектиран за косене на трева, която расте под храсти, под препятствия и в близост до ръба на ливадата, където колесни тревокосачки не могат да стигнат. Градинският електроинструмент не е предназначен за ползване като колесна тревокосачка. Градинският електроинструмент не е предназначен за професионално ползване.

Извадете внимателно от опаковката градинския електро- инструмент и проверете дали са налични следните еле- менти:

• Тревокосачка
• Предпазен кожух
• Акумулаторна батерия**
• Зарядно устройство**
  – Ръководство за експлоатация

Ако има липсващи или повредени елементи, моля, обърнете се към Вашия търговец.

** в зависимост от държавата, в която се доставя

Изобразени компоненти (вижте фигура А)

Номерирането на изобразените компоненти се отнася до фигурата на продукта на графичните страници.

(1) Регулируема ръкохватка
(2) Бутон косене на трева/рязане на ръбове
(3) Блокировка на пусковия прекъсвач
(4) Пусков прекъсвач
(5) Освобождаващ бутон за акумулаторната бате- рия
(6) Акумулаторна батерия ^A)
(7) Освобождаващ бутон за регулиране на ръкох- ватката
(8) Предпазен кожух

314 | Български

(9) Бутон за застопоряване при транспортиране
(10) Зарядно устройство ^A)
(11) Капак на шпулата
(12) Шпула
(13) Отвор за захващане на нишката

(14) Отвор за подаване на нишката

(15) Бутон за подаване на нишката

A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Тревокосачка/тревокосачка за косене в ъгли	EasyGrassCut 18-230 EasyGrassCut 18EasyGrassCut 18-26EasyGrassCut 18-260
Каталожен номер	3 600 HC1 A.. 3 600 HC1 C..
Номинално напрежениеA)	V 18 18
Скорост на въртене на празен ходA)	min-1	8500 8500
Диаметър на режещата нишка mm 1,6 1,6
Диаметър на рязане см 23 26
Капацитет на шпулата m 4,0 4,0
Регулируема ръкохватка ● ●
Рязане до ръб ● ●
Маса съгласно EPTA-Procedure 01:2014A)
– без акумулаторна батерия kg 1,7 1,7
– с акумулаторна батерия kg 2,1 2,1
Сериен номер вижте табелката на градинския инструмент
Препоръчителна температура на околната среда при зареждане	°C 0 ... +35 0 ... +35
Разрешена температура на околната среда при работаB) и при складиране	°C -20 ... +50 -20 ... +50
Акумулаторна батерия	Литиево-йонна	Литиево-йонна
Номинално напрежение	V 18 18
Каталожен номер/капацитет
– 2 607 337 187	Ah 1,5 1,5
– 2 607 337 211	Ah 2,0 2,0
– 2 607 337 199	Ah 2,5 2,5
– 1 607 A35 07H	Ah 4,0 4,0
– 1 607 A35 01Y	Ah 6,0 6,0
Брой на клетките в акумулаторната батерия
– 2 607 337 187		5
– 2 607 337 211		5
– 2 607 337 199		5
– 1 607 A35 07H		10 10
– 1 607 A35 01Y		10 10

A) в зависимост от използваната акумулаторна батерия
В) ограничена мощност при температури <0 °C

Зарядно устройство AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV

Каталожен номер
	EU 2 607 226 385 2 607 226 0.. 2 607 225 965 2 607 226 1..
	UK 2 607 226 387 2 607 226 0.. 2 607 225 967 2 607 226 1..
Заряден ток А 1,0 1,5 3,0 8,0
Време за зареждане (при напълно разредена акумулаторна батерия)
– Акумулаторна батерия 1,5 Ah	min 94 63 33 27
– Акумулаторна батерия 2,0 Ah	min 124 84 45 30
– Акумулаторна батерия 2,5 Ah	min 154 105 60 36
– Акумулаторна батерия 4,0 Ah	min 244 168 95 35
– Акумулаторна батерия 6,0 Ah	min 364 260 130 62
Macа съгласно ЕРТА-Procedure 01:2014	kg 0,17 0,38 0,40 0,60
Клас на защита	☐ / II / II / II / II ☐	☐	☐

Информация за излъчван шум и вибрации

3 600 HC1 A.. 3 600 HC1 C..

Стойностите за излъчвания шум са определени съгласно EN 50636-2-91

Оцененото равнище А на генерирания от електроинструмента шум обикновено е:

– Налягане на звука dB(A)	72 74
– Неопределеност K dB	= 2,5 = 2,5
– Звукова мощност dB(A)	82 85
– Неопределеност K dB	= 1,0 = 1,0

Пълната стойност на вибрациите ah (векторната сума по трите направления) и неопределеността К са изчислени съгласно EN 50636-2-91

- Стойност на генерираните вибрации a_n	m/s^2	< 2,5 < 2,5
- Неопределеност K	m/s^-2	= 1,5 = 1,5

Монтиране и работа

Дейност	Фигура	Страница
Изобразени елементи	A	446
Окомплектовка	B	447
Премахване на осигурителните елементи при транспортиране	C	447
Сглобяване на дръжката	D	448
Настройване на ръкохватката	E	448
Монтиране на предпазния кожух	F	449
Зареждане и поставяне на акуму-латорната батерия	G	450
Включване и изключване	H	450

Дейност	Фигура	Страница
Превключване косене на тревна площ/косене в близост до ръб	I	451
Демонтиране на шпулата	J	452
Навиване на нишката на шпулата	K	452
Монтиране на шпулата	L	453
Подаване на нишка	M	453
Поддържане, почистване и съхраняване	N	454
Допълнителни приспособления	O	455

Монтиране

▶ Внимание: Изключвайте градинския електроинструмент и изваждайте щепсела от контакта, преди да монтирате елементи.

Сглобяване на дръжката (вижте фигури С и Д)

Упътване: Сглобена дръжка не може след това да бъде разглобена и демонтирана.

Премахнете осигурителните елементи за транспортиране (9).

Сглобете отделните части на дръжката, докато чуете от- четливо прещракване.

Монтиране и регулиране на ръкохватката (вижте фигура E)

Ръкохватката (1) може да бъде поставена в различни позиции. За да промените позицията й, натиснете бутоните (7) и преместете ръкохватката до желаната позиция. Отпуснете бутоните (7), за да блокирате ръкохватката в текущата позиция.

Монтиране на предпазния кожух (вижте фигура F)

Преди монтиране на предпазния кожух издърпайте скобата за предпазване на растенията от позицията, в която е била при доставката на електроинструмента, до позицията за съхраняване на електроинструмента.

Поставете предпазния кожух (8) на режещата глава и го затегнете с включения в окомплектовката винт.

След като предпазният кожух е монтиран, демонтирането му не се допуска.

След това затегнете скобата за предпазване на растенията в работна позиция.

Включване

▶ Внимание: Изключвайте градинския електроинструмент и изваждайте акумулаторната батерия, преди да извършвате настройки или да го почиствате.
▶ След изключване на тревокосачката нишката продължава да се върти по инерция още няколко секунди. Преди повторно да включите тревокосачката, изчакайте електродвигателят/режещата нишка да спрат напълно.
▶ Не включвайте електроинструмента непосредственно след като сте го изключили.
▶ Препоръчва се ползването на утвърдени от Бош режещи елементи. При други режещи елементи резултатьт от косенето може да е различен.

Зареждане на акумулаторната батерия

Акумулаторната батерия има температурен контрол, който позволява зареждането само в диапазона между 0 °C и 35 °C. Така се увеличава дълготрайността й.

Упътване: Акумулаторната батерия се доставя частично заредена. За да се достигне пълния капацитет на акумулаторната батерия, преди първото ползване на електроинструмента заредете акумулаторната батерия докрай в зарядното устройство.

Литиево-йонната акумулаторна батерия може да бъде за- реждана във всеки момент, без това да намалява дългот- райността й. Прекъсване на зареждането не й вреди.

Lитиево-йонната батерия се предпазва от дълбоко разреждане от системата „Electronic Cell Protection (ECP)“. При изтощена акумулаторна батерия електроинструментът се изключва с помощта на предпазен прекъсвач: Градинският електроинструмент спира и не може да бъде включен.

След автоматично изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Може да повредите акумулаторната батерия.

Спазвайте указанията за изхвърляне на акумулаторните батерии.

Поставяне/изваждане на акумулаторната батерия (вижте фигура G)

Упътване: Ако се използват неподходящи акумулаторни батерии, това може да предизвика неправилно функциониране или повреждане на машината.

Поставете заредената акумулаторна батерия (6). Уверете се, че акумулаторната батерия е влязла добре.

За изваждане на акумулаторната батерия (6) от машината натиснете бутона за освобождаване на акумулаторната батерия (5) и я издърпайте.

Зареждане

Процесът на зареждане започва веднага след като щепсельт на зарядното устройство бъде включен в контакта и акумулаторната батерия (6) бъде поставена в зарядното устройство (10).

Благодарение на интелигентния процес на зареждане състоянието на акумулаторната батерия се разпознава и тя се зарежда с оптималния ток за текущите си температура и напрежение.

Така животът на акумулаторната батерия се удължава, а при съхраняване върху зарядното устройство тя е винаги напълно заредена.

Значение на светлинните индикатори

Мигащ светодиод на индикатора за зареждане на акумулаторната батерия

Процесът на зареждане се означава с мигане на индикатор за зареждане на акумулаторната батерия.

Непрекъснато светеща индикация за зареждане на акумулаторната батерия

Непрекъснатата светлина на индикацията за зареждане на акумулаторната батерия сигнализира, че акумулаторната батерия е напълно заредена или че температурата на акумулаторната батерия е извън допустимия температурен интервал на зареждане и следователно не може да се извършва зареждане. Когато температурата попадне в допустимия температурен интервал, процесът на зареждане започва.

Без вкарана акумулаторна батерия непрекъснатата светлина на индикацията за зареждане на акумулаторната батерия сигнализира за това, че щепсельт е вкаран в контакта и зарядното устройство е готово за работа.

Значение на индикаторните елементи (AL 1815 CV)

Мигащ светодиод на индикатора за зареждане на акумулаторната батерия

Процесът на зареждане се означава с мигане на индикатор за зареждане на акумула-

торната батерия.

Непрекъснато светещ светодиод за зареждане на акумулаторната батерия

Непрекъснатото светене на светодиода указва, че акумулаторната батерия е зареде- на напълно или че температурата на акумулаторната бате- рия е извън допустимия интервал за зареждане, поради което в момента акумулаторната батерия не се зарежда. Когато температурата попадне в допустимия температу- рен интервал, процесът на зареждане започва.

Непрекъснато светене на светодиода, когато няма поставена акумулаторна батерия , указва, че щепсельт е включен в захранващата мрежа и зарядното устройство е готово за работа.

Значение на индикаторните елементи (AL 1830 CV/AL 1880 CV)

Бързо мигащ зелен светодиод за зареждане на акумулаторната батерия

Процесът на бързо зареждане се сигнализира чрез бързо мигане на зеления светоди- од на акумулаторната батерия.

Упътване: Режимът на бързо зареждане се включва само ако температурата на акумулаторната батерия е в допустимия диапазон, вижте раздела Технически данни.

Бавно мигащ зелен светодиод за зареждане на акумулаторната батерия

При степен на зареждане на акумулаторната батерия прибл. 80% зеленият светодиод за на акумулаторната батерия мига бавно.

Акумулаторната батерия може да бъде извадена и ползвана веднага.

Непрекъсната светлина зелена индикация за зареждане на акумулаторната батерия

Непрекъснатото светене на зелената индикация за зареждане на акумулаторната ба- терия сигнализира за това, че акумулаторната батерия е напълно заредена.

Без вкарана акумулаторна батерия непрекъснатото светене на индикацията за зареждане на акумулаторната батерия сигнализира за това, че щепсельт е вкаран в контакта и зарядното устройство е готово за работа.

Непрекъснато светещ червен светодиод за зареждане на акумулаторната батерия

Непрекъснатото светене на червения светодиод указва, че температурата на акумула-

торната батерия е извън допустимия диапазон за зареждане, вижте раздел Технически данни. Когато температурата достигне допустимия интервал за зареждане, зарядното устройство се включва автоматично в режим за бързо зареждане.

Мигащ червен светодиод за зареждане на акумулаторната батерия

Мигащ червен светодиод за зареждане на акумулаторната батерия указва за наличие-

то на друг дефект в процеса на зареждане, вижте раздел Дефекти - причини и отстраняване.

Обслужване

Включване и изключване (вижте фигура Н)

За включване първо натиснете деблокиращия бутон (3). След това натиснете и задръжте пусковия прекъсвач(4).

За изключване отпуснете пусковия прекъсвач (4).

осене на площ / косене в близост до ръб (вижте фигура I)

Завъртете ръкохватката обратно на дръжката на 180°, за да позиционирате режещата глава за косене на площ или косене в близост до ръб. Отпуснете бутона (2), механизмът за въртене се захваща с прещракване. След това завъртете цялата машина до работна позиция.

Косене на площ

Премествайте тревокосачката наляво и надясно и внимавайте да я държите на безопасно разстояние от тялото си. Ако тревата е по-висока, я режете на стъпки.

Косене в близост до ръб

Водете тревокосачката по продължение на ръба на тревната площ. Избягвайте контакта с твърди повърхности или стени, за да предотвратите бързото изхабяване на режещата нишка.

Рязане около дървета и храсти

Режете внимателно около дървета и храсти, за да не ги допрете с режещата нишка.. Ако бъде повредена кората на растенията, е възможно те да умрат.

318 | Български

Демонтиране на шпулата, навиване на нишка и монтиране на шпулата (вижте фигури J до L)

▶ Преди смяна на шпулата изваждайте акумулаторната батерия.

Натиснете двете клапи на капака на шпулата и извадете капака на шпулата (11). След това извадете празната шпула (12).

Отрежете прибл. 4,0 m от ролката с резервна нишка. Вкарайте единия край на нишката в отвора за захващане (13) и навийте нишката равномерно и плътно на шпулата.

Вкарайте другия край на нишката през отвора (14) в режещата глава и отново поставете шпулата в режещата глава. Захванете шпулата, като поставите капака (11).

Подаване на нишка (вижте фигура М)

Полуавтоматично подаване на нишка

Тревокосачката е съоръжена със система за полуавтоматично подаване на нишката. При всяко натискане на пусковия прекъсвач (4) системата подава 10 mm нишка.

Ръчно подаване на нишка

Натиснете бутона (15), и издърпайте нишката до желана- та дължина.

Отстраняване на дефекти

Тревокосачка/тревокосачка за косене в ъгли

Симптом Възможна причина Отстраняване
Електродвигателят не се включва	Акумулаторната батерия е разредена Заредете акумулаторната батерия
	Акумулаторната батерия е твърде студена/го-реща	Оставете акумулаторната батерия да се затопли/охлади
Градинският електро-инструмент работи с прекъсвания	Пусковият прекъсвач е повреден Обърнете се към оторизиран сервиз на Бош
	Вътрешен електрически дефект на градинския електроинструмент	Обърнете се към оторизиран сервиз на Бош
Градинският електро-инструмент е претоварен	Тревата е твърде висока Косете на стъпки
Градинският електро-инструмент не реже	Режещата нишка е твърде къса/счупена Подайте ръчно режеща нишка
	Шпулата е празна Сменете шпулата
Няма подаване на нишка	Нишката е усукана в шпулата Проверете шпулата и при необходимост намотайте нишката наново
	Шпулата е празна Навийте нишка на шпулата
Режещата нишка се издърпва обратно в шпулата	Режещата нишка е твърде къса/счупена Извадете шпулата и отново вкарайте режещата нишка (вижте фигури J – L)
Нишката се чупи чес-то	Нишката е усукана в шпулата Извадете шпулата и отново вкарайте режещата нишка (вижте фигури J – L)
	Неправилно ползване на тревокосачката Режете само с върха на нишката; избягвайте докосването на камъни, стени и други твърди предмети. Подавайте нишка своевременно, за да ползвате пълния диаметър на рязане.
Силни вибрации Режещата нишка е счупена		Подайте нишка ръчно (вижте фигура M)
		Режещата система е повредена
		Захваната е трева между корпуса на шпулата и бутона за подаване на нишка
		Попаднала е трева в отвора за подаване на нишка

Симптоми Възможна причина Отстраняване
Червеният светодиод мига	Акумулаторната батерия не е поставена (правилно)	Поставете правилно акумулаторна батерия на зарядното устройство
Не е възможно зареждане	Контактите на акумулаторната батерия са за- мърсени	Почистете контактите на акумулаторната бате- рия, напр. чрез неколкократното й изваждане и вкарване в гнездото, респ. заменете акуму- латорната батерия
	Акумулаторната батерия е повредена Заменете акумулаторната батерия
Индикаторите за за- реждане не светят	Щепсельт на зарядното устройство не е вкаран в контакта (правилно)	Вкарайте (докрай) щепсела в контакта
	Контактът, захранващият кабел или зарядното устройство са дефектни	Проверете захранващото напрежение, ако е необходимо занесете зарядното устройство за проверка в оторизиран сервиз за електроинст- рументи на Бош

Клиентска служба и консултация относно употребата

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни.

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.

Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа- ния.

Бракуване

Градинският електроинструмент, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за

оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте градински електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/EO акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.

Akkus/Batterien:

Литиево-йонни:

Моля, спазвайте указанията в раздела (вж. „Транспортиране“, Страница 319).

Македонски
