Producttype	Draadloze grastrimmer / bosmaaier
Merk	Bosch
Model	EasyGrassCut 18-260
Artikelnummer	3 600 HC1 C..
Nominale spanning	18 V
Onbelast toerental	8500 min⁻¹
Snijdiameter	26 cm
Draaddiameter	1,6 mm
Draadspoelcapaciteit	4 m
Gewicht (zonder accu)	1,7 kg
Gewicht (met accu)	2,1 kg
Accutype	Lithium-ion (18 V, beschikbare capaciteiten: 1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah)
Geschikte lader	AL 1810 CV, AL 1815 CV, AL 1830 CV, AL 1880 CV
Laadtijd (2,0 Ah, AL 1830 CV)	45 min
Belangrijkste functies	Grastrimmen, kanttrimmen, verstelbare handgreep, semi-automatische draadvoeding, omschakeling grastrimmen/kanttrimmen
Geluidsdrukniveau	74 dB(A)
Geluidsvermogensniveau	85 dB(A)
Trilling (totale waarde)	< 2,5 m/s²
Laadtemperatuurbereik	0 °C tot +35 °C
Gebruiks- en opslagtemperatuurbereik	-20 °C tot +50 °C
Veiligheid	Beschermingsuitschakeling bij diepontlading, inschakelvergrendeling, beschermkap, anti-herstartbeveiliging
Onderhoud en reiniging	Accu verwijderen voor reiniging; reinigen met een zachte borstel; bewaren op een droge en afgesloten plaats
Reserveonderdelen en repareerbaarheid	Bosch after-sales service: artikelnummer vereist; onderdelen online beschikbaar; reparatie uitsluitend door gekwalificeerd personeel
Inhoud van de doos	Grastrimmer, beschermkap, accu, lader, gebruiksaanwijzing
Garantie	Raadpleeg de garantievoorwaarden die bij het product zijn geleverd

Veelgestelde vragen - EasyGrassCut 18260 BOSCH

Hoe start ik de Bosch EasyGrassCut 18-260 grastrimmer?

Om te starten, druk eerst op de inschakelvergrendeling (3) en houd vervolgens de Aan/Uit-schakelaar (4) ingedrukt. Laat deze los om te stoppen.

Welk type accu gebruikt dit apparaat?

Het gebruikt een Lithium-ion accu van 18 V, verkrijgbaar in capaciteiten van 1,5 tot 6,0 Ah. Gebruik uitsluitend compatibele Bosch accu's.

Hoe vervang ik de draad?

Verwijder eerst de accu. Druk op de ogen van het spoeldeksel om het te openen, verwijder de lege spoel. Knip ongeveer 4 m draad, steek een uiteinde in de opening en wikkel gelijkmatig op. Steek het andere uiteinde door het geleidingsgat, plaats de spoel terug en bevestig het deksel.

De draad wordt niet automatisch gevoed, wat moet ik doen?

De voeding is semi-automatisch: deze wordt geactiveerd bij elke start. Als de draad niet uitkomt, controleer of deze niet verstrikt is of de spoel niet leeg is. U kunt ook handmatig de draad voeden door op de knop (15) te drukken.

Kan de grastrimmer in de regen worden gebruikt?

Nee, het is verboden het gereedschap in de regen of bij vochtig weer te gebruiken. Het apparaat is niet waterdicht en water kan elektrische schokken veroorzaken of het gereedschap beschadigen.

Hoe schakel ik tussen grastrimmen en kanttrimmen?

Draai de hendel 180° tegen de stang tot deze vastklikt. Laat de knop (2) los en draai het gehele gereedschap in de gewenste werkpositie.

Wat is de laadtijd van de accu?

De duur hangt af van de lader en de capaciteit. Bijvoorbeeld, een accu van 2,0 Ah laadt in ongeveer 45 minuten met de lader AL 1830 CV. Raadpleeg de laadtijdtabel in de handleiding.

Wat te doen als de motor niet start?

Controleer of de accu is opgeladen en correct is geplaatst. Als de accu te warm of te koud is, wacht dan tot deze kamertemperatuur heeft bereikt. Als het probleem aanhoudt, neem dan contact op met de Bosch klantenservice.

Hoe reinig en onderhoud ik de grastrimmer?

Verwijder altijd de accu voor reiniging. Reinig de ventilatieopeningen met een zachte, droge borstel. Bewaar het gereedschap op een droge en afgesloten plaats, buiten bereik van kinderen.

Waar kan ik reserveonderdelen voor dit model vinden?

Reserveonderdelen zijn beschikbaar op de Bosch website (www.bosch-pt.nl) of via de klantenservice. Houd het 10-cijferige artikelnummer (op het typeplaatje) bij de hand om te bestellen.

GEBRUIKSAANWIJZING EasyGrassCut 18260 BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning Original

no Original driftsinstruks

fi Alkuneräiset obiect

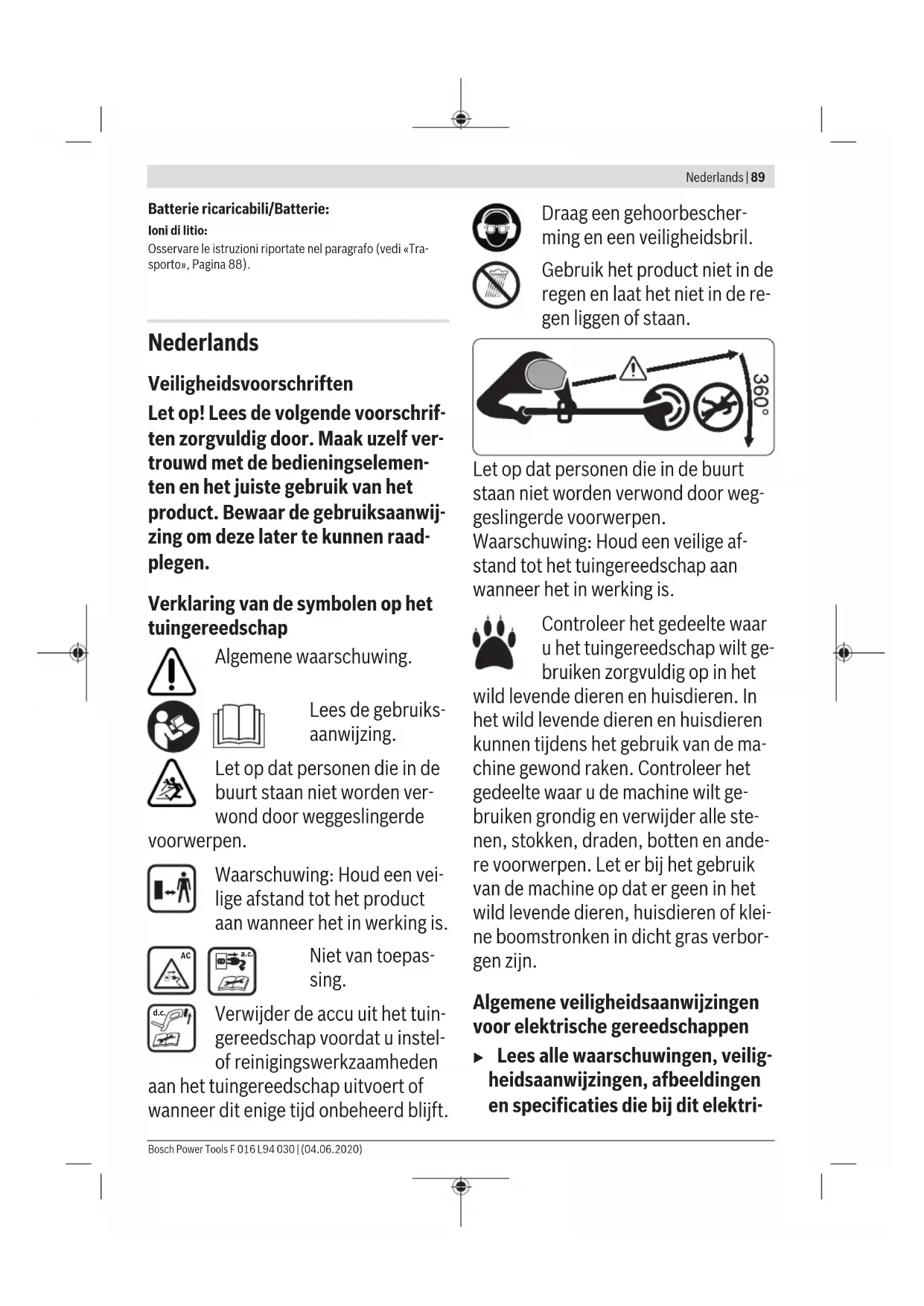

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het product. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen.

Verklaring van de symbolen op het tuingereedschap

Algemene waarschuwing.

Lees de gebruiks- aanwijzing.

Let op dat personen die in de buurt staan niet worden verwond door weggeslingerde voorwerpen.

Waarschuwing: Houd een veilige afstand tot het product aan wanneer het in werking is.

Niet van toepas- sing.

Verwijder de accu uit het tuingereedschap voordat u instel- of reinigingswerkzaamheden aan het tuingereedschap uitvoert of wanneer dit enige tijd onbeheerd blijft.

Draag een gehoorbescherming en een veiligheidsbril.

Gebruik het product niet in de regen en laat het niet in de re- gen liggen of staan.

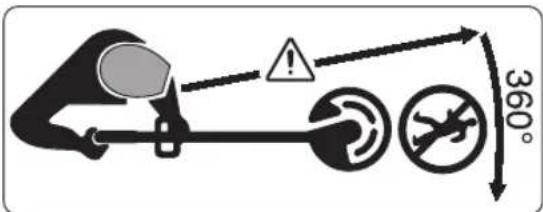

360°

Let op dat personen die in de buurt staan niet worden verwond door weggeslingerde voorwerpen.

Waarschuwing: Houd een veilige afstand tot het tuingereedschap aan wanneer het in werking is.

Controleer het gedeelte waar u het tuingereedschap wilt gebruiken zorgvuldig op in het wild levende dieren en huisdieren. In het wild levende dieren en huisdieren kunnen tijdens het gebruik van de machine gewond raken. Controleer het gedeelte waar u de machine wilt gebruiken grondig en verwijder alle ste- nen, stokken, draden, botten en andere voorwerpen. Let er bij het gebruik van de machine op dat er geen in het wild levende dieren, huisdieren of kleine boomstronken in dicht gras verborgen zijn.

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

▶ Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri-

sche gereedschap worden gele- verd. Als de hieronder vermelde aanwijzingen niet worden opge- volgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

▶ Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
- Het in de waarschuwingen gebruikte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
▶ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden.

Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

• De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
• Voorkom aanraking van het li- chaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwar- mingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw li- chaam geaard is.
  Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
• Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende de- len. Beschadigde of in de war ge- raakte kabels vergroten het risico van een elektrische schok.
• Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn

goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

- Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

- Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

- Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werk-schoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

▶ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is,

voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

▶ Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

- Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in even-wicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

▶ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

▶ Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden ge-

92 | Nederlands

bruikt. Het gebruik van een stofaf-zuiging beperkt het gevaar door stof.

▶ Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplet-tende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

▶ Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
- Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

▶ Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik

van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

Gebruik en onderhoud van accugereedschappen

Verwijder de accu:

• voordat u het gereedschap onbeheerd achterlaat
• voordat u een verstopping onge- daan maakt
• voordat u werkzaamheden aan het gereedschap uitvoert en voordat u het controleert of reinigt
• controleer het gereedschap op beschadigingen als het een hard voorwerp heeft geraakt
• controleer onmiddellijk als het ge-reedschap abrupt begint te trillen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Een oplaadapparaat dat voor een bepaald type accu geschikt is, leidt tot brandgevaar wanneer het met andere accu's wordt gebruikt.

- Gebruik alleen de daarvoor voorziene accu's in de gereedschap-

pen. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden.

- Voorkom aanraking van de nietgebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

- Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Bij onvoorzien contact afspoelen met water. Als de vloeistof in de ogen komt, dient u een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

- Gebruik accu of gereedschap niet, als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.

▶ Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.

- Volg alle aanwijzingen voor het la- den en laad de accu of het gereed- schap niet buiten het temperatuur- bereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde

bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
▶ Voer nooit servicewerkzaamheden aan beschadigde accu's uit. Servi- ce van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

Veiligheidsvoorschriften tuingereedschap

Bediening

• De bediener mag het product alleen volgens de bestemming gebruiken. De plaatselijke omstandigheden moeten in acht worden genomen. Let tijdens de werkzaamheden goed op andere personen, in het bijzonder op kinderen.
  ▶ Laat het product nooit gebruiken door kinderen, personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of met beperkte ervaring of kennis of door personen die deze voorschriften niet hebben gelezen. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener.

▶ Op kinderen moet toezicht worden gehouden om er zeker van te zijn dat ze niet met het product spelen.

Gebruik

Houd het tuingereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het tuingereedschap wordt met twee handen veiliger geleid.
Wacht tot het tuingereedschap tot stilstand is gekomen voordat u het neerlegt.
- Gebruik het tuingereedschap nooit met een defecte beschermkap of afdekkingen of zonder veiligheidsvoorziening. Let erop dat deze juist ge-monteerd is. Gebruik het tuingereedschap nooit onvolledig of met een niet goedgekeurde wijziging.
- Gebruik het gereedschap niet als de kabel beschadigd of versleten is.
▶ Vervang nooit niet-metalen snij-elementen door metalen snij-elementen.
▶ Repareer het tuingereedschap nooit zelf, tenzij u daarvoor de vereiste kwalificaties bezit.
Houd personen en dieren bij het gebruik van het tuingereedschap op een passende afstand. De bediener is verantwoordelijk voor personen in de werkomgeving.
Wacht tot de trimkop volledig tot stilstand is gekomen voordat u deze aanraakt. De trimkop draait nog na-

dat de motor is uitgeschakeld en kan letsel veroorzaken.

▶ Werk alleen bij daglicht of goed kunstlicht.
▶ Werk niet met de trimmer bij slechte weersomstandigheden, in het bijzonder bij opkomend onweer.
- Gebruikt u de trimmer in nat gras, kan dit het vermogen van de trimmer nadelig beïnvloeden.
▶ Als u het tuingereedschap wilt vervoeren, schakelt u het uit en verwijdert u de accu.
▶ Let er tijdens werkzaamheden met de trimmer altijd op dat u stevig staat. Houd uw handen en voeten op een veilige afstand van ronddraaiende delen.
Zorg ervoor dat u tijdens de werkzaamheden in evenwicht blijft om vallen te voorkomen.
▶ Let op dat u niet over het tuingereedschap struikelt nadat u het op de grond heeft gelegd.
▶ Verwijder de accu voordat u de spoel vervangt.
- Controleer de trimmer regelmatig en zorg voor regelmatig onderhoud.
▶ Draag altijd werkhandschoenen wanneer u het product reinigt of de trimdraad vervangt.
▶ Voorzichtig vanwege kans op letsel door het mes dat dient voor het snijden van de trimdraad. Breng de trimmer na het inzetten of toevoeren van de trimdraad altijd in de horizontale

werkstand voordat u deze inscha- kelt.

Schakel het tuingereedschap uit en verwijder de accu:

• altijd wanneer u het tuingereed- schap enige tijd onbeheerd laat
• vóór het vervangen van de spoel
• vóór het reinigen of wanneer aan de gazontrimmer wordt gewerkt
• vóór de demontage van de trimmer

▶ Bewaar het product op een afsluitbare en droge plaats, buiten bereik van kinderen. Plaats geen voorwerpen op het product.

▶ Gebruik het tuingereedschap niet ter ondersteuning tijdens het lopen.

Aanwijzingen voor de optimale omgang met de accu

▶ Open de accu niet. Er bestaat gevaar voor kortsluiting.

Bescherm de accu tegen hitte, bijv. ook tegen fel zonlicht, vuur, water en vocht.

Er bestaat explosiegevaar.

• Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor ventilatie en ga bij klachten naar een arts. De dampen kunnen de luchtwegen irriteren.
• Gebruik de accu alleen in producten van de fabrikant. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.
  ▶ Door scherpe voorwerpen zoals spijkers of schroevendraaiers of

door krachtinwerking van buitenaf kan de accu beschadigd worden.

Er kan een interne kortsluiting ont- staan en de accu kan daardoor ont- branden, roken, exploderen of over- verhitten.

• Sluit de accu niet kort. Er bestaat explosiegevaar.
  ▶ Reinig de ventilatieopeningen van de accu af en toe met een zachte, scho- ne en droge kwast.

Veiligheidsvoorschriften voor oplaadapparaten

Lees alle veiligheidsvoorschriften en instructies. Als

de veiligheidsvoorschriften en instructies niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en instructies voor gebruik in de toekomst.

• Gebruik het oplaadapparaat alleen wanneer u alle functies volledig kunt inschatten en zonder beperkingen kunt gebruiken of daarvoor bestemde instructies heeft ontvangen.
  Laat het oplaadapparaat nooit gebruiken door kinderen, personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of met beperkte ervaring of kennis of door personen die met deze aanwijzingen niet vertrouwd zijn. In uw land gelden mogelijk beperkende voorschrif-

ten ten aanzien van de leeftijd van de bediener.

▶ Houd kinderen in het oog. Zorg ervoor dat kinderen niet met het oplaadapparaat spelen.
Laad alleen Bosch Li-lon-accu's op vanaf een capaciteit van 1,5 Ah (vanaf 5 accucellen). De accuspanning moet bij de acculaadspanning van het oplaadapparaat passen. Laad geen niet-oplaadbare batterijen op. Anders bestaat er brand- en explosiegevaar.

Houd het oplaadapparaat uit de buurt van regen en

vocht. Het binnendringen van water in het oplaadapparaat vergroot het risico van een elektrische schok.

Houd het oplaadapparaat schoon. Door vervuiling bestaat er gevaar voor een elektrische schok.
- Controleer vóór elk gebruik oplaadapparaat, kabel en stekker. Gebruik het oplaadapparaat niet, als u beschadigingen vaststelt. Open het oplaadapparaat niet zelf en laat het uitsluitend repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Beschadigde oplaadapparaten, kabels en stekkers verhogen het risico van een elektrische schok.

- Gebruik het oplaadapparaat niet op een licht ontvlambare ondergrond (bijv. papier, textiel enz.) of

in een brandbare omgeving. Vanwege de bij het opladen optredende verwarming van het oplaadapparaat bestaat brandgevaar.

▶ Dek de ventilatiesleuven van het oplaadapparaat niet af. Het oplaadapparaat kan anders oververhit raken en niet meer correct functioneren.
▶ Voor een betere elektrische veiligheid wordt het gebruik van een aardlekschakelaar met een max. uitschakelstroom van 30 mA geadviseerd. Controleer uw aardlekschakelaar altijd voor gebruik.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het product goed en veilig te gebruiken.

Symbool Betekenis

	Bewegingsrichting
	Reactierichting
	Draag werkhandschoenen
	Gewicht
	Inschakelen
	Uitschakelen
	Toegestane handeling
	Verboden handeling
CLICK!	Hoorbaar geluid

Symbool Betekenis

Toebehoren en vervangingsonderdelen

Gebruik volgens bestemming

Het tuingereedschap is bestemd voor huishoudelijk gebruik, voor het trimmen van gras, onkruid en brandnetels. Het is ontwikkeld voor het trimmen van gras op hellingen en onder obstakels en van gazonranden die niet kunnen worden bereikt met de gazonmaaier. Het tuingereedschap is niet ontworpen voor gebruik als bosmaaier. Het tuingereedschap is niet bestemd voor commercieel en industrieel gebruik.

Meegeleverd (zie afbeelding B)

Neem het tuingereedschap voorzichtig uit de verpakking. Controleer of de volgende delen compleet zijn:

• Gazontrimmer
• Beschermkap
• Accu**
• Oplaadapparaat**
• Gebruiksaanwijzing

Neem contact op met uw leverancier wanneer er onderdelen ontbreken of beschadigd zijn.

** verschilt per land

Afgebeelde componenten (zie afbeelding A)

De componenten zijn genummerd zoals op de afbeeldingen van het gereedschap op de pagina's met afbeeldingen.

(1) Instelbare greep
(2) Toets gazon trimmen/randen knippen
(4) Aan/uit-schakelaar
(5) Accuontgrendelingsknop
(6) Accu ^A)
(7) Ontgrendeling greepinstelling
(8) Beschermkap
(9) Transportvergrendeling
(10) Oplaadapparaat ^A)
(11) Spoelafdekking
(12) Spoel
(13) Draadopname
(14) Gat voor draadgeleiding
(15) Knop voor draadtoevoer

(3) Inschakelblokkering voor aan/uit-schakelaar

A) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

98 | Nederlands

Technische gegevens

Gazon- en randentrimmer EasyGrassCut 18-230 EasyGrassCut 18
			EasyGrassCut 18-26EasyGrassCut 18-260
Productnummer		3 600 HC1 A.. 3 600 HC1 C..
Nominale spanningA)	V 18 18
Onbelast toerentalA)	min-1	8500 8500
Diameter trimdraad mm 1,6 1,6
Snijcirkeldiameter cm 23 26
Capaciteit draadspoel m 4,0 4,0
Instelbare greep ● ●
Knippen van randen ● ●
Gewicht volgens EPTA-procedure 01:2014A)
- zonder accu kg 1,7 1,7
- met accu kg 2,1 2,1
Serienummer zie typeplaatje op tuingereedschap
Aanbevolen omgevingstemperatuur bij het opladen	°C	0 ... +35	0 ... +35
Toegestane omgevingstemperatuur tij-dens gebruikB) en bij opslag	°C	-20 ... +50	-20 ... +50
Accu		Li-ion	Li-Ion
Nominale spanning	V 18 18
Productnummer/capaciteit
- 2 607 337 187 Ah 1,5 1,5
- 2 607 337 211 Ah 2,0 2,0
- 2 607 337 199 Ah 2,5 2,5
- 1 607 A35 07H Ah 4,0 4,0
- 1 607 A35 01Y	Ah 6,0 6,0
Aantal accucellen
- 2 607 337 187		5	5
- 2 607 337 211		5	5
- 2 607 337 199		5	5
- 1 607 A35 07H 10 10
- 1 607 A35 01Y		10 10

A) afhankelijk van gebruikte accu

B) beperkt vermogen bij temperaturen <0 °C

Oplaadapparaat		AL 1810 CV	AL 1815 CV	AL 1830 CV	AL 1880 CV
Productnummer
	EU	2 607 226 385	2 607 226 0..	2 607 225 965	2 607 226 1..
	UK	2 607 226 387	2 607 226 0..	2 607 225 967	2 607 226 1..
Laadstroom	A	1,0	1,5	3,0	8,0
Oplaadtijd (lege accu)
- Accu met 1,5 Ah	min 94	63	33 27
- Accu met 2,0 Ah	min	124	84	45	30

F 016 L94 030 | (04.06.2020)

Bosch Power Tools

Oplaadapparaat AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV
- Accu met 2,5 Ah min 154 105 60 36
- Accu met 4,0 Ah min 244 168 95 35
- Accu met 6,0 Ah min 364 260 130 62
Gewicht volgens EPTA-pro-cedure 01:2014	kg 0,17 0,38 0,40 0,60
Isolatieklasse	☐/II/II/II/II	☐	☐	☐

Informatie over geluid en trillingen

3 600 HC1 A.. 3 600 HC1 C..

Geluidsemissiewaarden bepaald volgens EN 50636-2-91

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:

– Geluidsdrukniveau dB(A)		72 74
– Onzekerheid K dB		= 2,5 = 2,5
– Geluidsvermogenniveau dB(A)		82 85
– Onzekerheid K dB		= 1,0 = 1,0
Totale trillingswaarden ah (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 50636-2-91
– Trillingsemissiewaarde ah	m/s^2	< 2,5 < 2,5
– Onzekerheid K m/s	^2	= 1,5 = 1,5

Montage en gebruik

Handelingsdoel Afbeel-		Pagina
	ding
Afgebeelde componenten	A	446
Meegeleverd	B	447
Verwijderen van de transportbeveiliging	C	447
Schacht samenvoegen	D	448
Greep instellen	E	448
Beschermkap monteren	F	449
Accu opladen en inzetten	G	450
In- en uitschakelen	H	450
Omzetten gazon trimmen en ran-den knippen	I	451
Draadspoel demonteren	J	452
Draad op draadspoel wikkelen	K	452
Draadspoel monteren	L	453
Draad toevoeren	M	453
Onderhoud, reiniging en opbergen	N	454
Toebehoren	O	455

Montage

▶ Let op: Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u montagewerkzaamheden uitvoert.

Schacht samenvoegen (zie afbeeldingen C en D)

Opmerking: Een samengevoegde schacht kan niet meer worden gedemonteerd.

Verwijder de transportbeveiliging (9).

Steek de afzonderlijke delen van de schacht in elkaar tot ze hoorbaar vastklikken.

Greep monteren en instellen (zie afbeelding E)

De greep (1) kan in verschillende standen worden gebracht. Als u de instelling wilt veranderen, drukt u op de toetsen (7) en beweegt u de greep in de gewenste stand. Laat de toetsen (7) weer los om de greep te laten vastklikken.

Beschermkap monteren (zie afbeelding F)

Trek vóór de montage van de beschermkap de beugel ter bescherming van de planten van de leveringsstand naar de opbergstand.

Zet de beschermkap (8) op de trimmerkop en bevestig deze met de meegeleverde schroef.

Als de beschermkap gemonteerd is, mag deze niet meer gedemonteerd worden.

Daarna trekt u de beugel ter bescherming van de planten naar de werkstand.

Ingebruikneming

▶ Let op: Schakel het tuingereedschap uit en verwijder de accu voordat u instel- of reinigingswerkzaamheden uitvoert.

100 | Nederlands

Na het uitschakelen van de gazontrimmer draait de trimdraad nog enkele seconden verder. Wacht tot motor en trimdraad stilstaan voordat u de gazontrimmer opnieuw inschakelt.
▶ Schakel het gereedschap niet meerdere keren kort achtereen uit en weer in.
- Het gebruik van door Bosch toegelaten snij-elementen wordt geadviseerd. Bij andere snij-elementen kan het snijresultaat afwijken.

Accu opladen

De accu is voorzien van een thermische beveiliging die ervoor zorgt dat de accu alleen in het temperatuurbereik tussen 0 °C en 35 °C kan worden opgeladen. Daardoor wordt een lange levensduur van de accu bereikt.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Laad de accu vóór het eerste gebruik volledig in het oplaad-apparaat op om het volle vermogen van de accu te waarborgen.

De Li-lon-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opla- den schaadt de accu niet.

De Li-Ion-accu is met "Electronic Cell Protection (ECP)" beschermd tegen diepe ontlading. Als de accu leeg is, wordt het gereedschap uitgeschakeld door een veiligheidsschakeling: Het tuingereedschap werkt niet meer.

Druk na het automatisch uitschakelen van het product niet meer op de aan/uit-schakelaar. De accu kan beschadigd worden.

Neem de aanwijzingen voor het afvoeren van de accu in acht.

Accu inzetten of verwijderen (zie afbeelding G)

Opmerking: Als niet-geschikte accu's worden gebruikt, kan dit leiden tot storingen of beschadiging van het gereedschap.

Plaats de opgeladen accu (6) in het gereedschap. Controleen dat de accu volledig is ingezet.

Als u de accu (6) uit het gereedschap wilt verwijderen, drukt u op de accuontgrendelingsknop (5) en trekt u de accu naar buiten.

Opladen

Het opladen begint zodra de netstekker van het oplaadapparaat in het stopcontact wordt gestoken en de accu (6) in het oplaadapparaat (10) wordt geplaatst.

Door de intelligente oplaadmethode wordt de oplaadtoe-stand van de accu automatisch herkend en wordt afhankelijk van accutemperatuur en -spanning de optimale laadstroom gekozen.

Daardoor wordt de accu ontzien en blijft, bewaard in het oplaadapparaat, altijd volledig opgeladen.

Betekenis van de aanduidingselementen

Knipperende accu-oplaadaanduiding

Het opladen wordt door knipperen van de accu-oplaadaanduiding gesignaleerd.

Permanent branden accu-oplaadaanduiding

Het permanent branden van de accu-oplaad-aanduiding signaleert dat de accu volledig op-geladen is of dat de temperatuur van de accu zich buiten het toegestane oplaadtemperatuur-

bereik bevindt en daarom niet kan worden opgeladen. Zodra de temperatuur binnen het toegestane temperatuurbereik ligt, wordt de accu opgeladen.

Zonder ingestoken accu signaleert het permanent branden van de accu-oplaadaanduiding dat de netstekker in het stopcontact is gestoken en het oplaadapparaat gereed is voor gebruik.

Betekenis van de aanduidingselementen (AL 1815 CV)

Knipperlicht accu-oplaadaanduiding

Het opladen wordt door knipperen van de accu-oplaadaanduiding gesignaleerd.

Knipperende accuoplaadindicatie

De permanent verlichte accuoplaadindicatie geeft aan dat de accu volledig opgeladen is of ratuur van de accu buiten het toegestane optuurbereik ligt en daarom niet kan worden opge- de temperatuur binnen het toegestane tempeligt, wordt de accu opgeladen.

Als de accu niet in het oplaadapparaat is gestoken, geeft de permanent verlichte accuoplaadindicatie aan dat de stekker in het stopcontact is gestoken en het oplaadapparaat gereed is voor gebruik.

Betekenis van de aanduidingselementen (AL 1830 CV/AL 1880 CV)

(Snel) knipperende groene accuoplaadindicatie

Het snelladen wordt aangegeven door snel knipperen van de groene accuoplaadindica-

tie .

Let op: Snel opladen is alleen mogelijk als de temperatuur van de accu zich binnen het toegestane oplaadtemperatuurbereik bevindt, zie het gedeelte „Technische gegevens“.

(Langzaam) knipperende groene accuoplaadindicatie

Bij een oplaadstand van de accu van ca. 80% knippert de groene accuoplaadindicatie lang-

zaam.

De accu kan voor direct gebruik uit het oplaadapparaat worden genomen.

Permanent branden groene accu-oplaadaanduiding

Het permanent branden van de groene accu- oplaadaanduiding signaleert dat de accu hele- den is.

Zonder ingestoken accu signaleert het permanent branden van de accu-oplaadaanduiding dat de netstekker in het stopcontact is ingestoken en het oplaadapparaat gereed is voor gebruik.

Permanent verlichte rode accuoplaadindicatie

De permanent verlichte rode accuoplaadindicatie geeft aan dat de temperatuur van de accu

buiten het toegestane oplaadtemperatuurbereik ligt, zie het gedeelte „Technische gegevens“. Zodra het toegestane temperatuurbereik is bereikt, schakelt het oplaadapparaat automatisch over op snel opladen.

Knipperende rode accuoplaadindicatie

De knipperende rode accuoplaadindicatie geeft aan andere storing van het opladen aan,

zie het gedeelte „Fouten – oorzaken en oplossingen“.

Bediening

In- en uitschakelen (zie afbeelding H)

Als u het gereedschap wilt inschakelen, drukt u eerst op de inschakelblokkering (3). Druk vervolgens op de aan/uit-schakelaar (4) en houd deze ingedrukt.

Als u het gereedschap wilt uitschakelen, laat u de aan/uitschakelaar (4) los.

Gazon trimmen en randen knippen (zie afbeelding I)

Draai de greep tegen de schacht in 180° om de trimmerkop te positioneren voor gazon trimmen of randen knippen. Laat de toets (2) los, het draaimechanisme klikt vast. Draai nu de hele machine in de werkstand.

Gazon trimmen

Beweeg de gazontrimmer naar links en naar rechts en houd deze op voldoende afstand tot uw lichaam. Knip hoger gras in verschillende stappen.

Randen knippen

Geleid de gazontrimmer langs de grasrand. Voorkom aanraking van de draad met harde oppervlakken en muren. Anders slijt de draad snel.

Knippen rond bomen en struiken

Knip voorzichtig rond bomen en struiken. Voorkom aanraking met de draad. Planten kunnen afsterven wanneer de schors beschadigd wordt.

Spoel demonteren, draad opwikkelen en spoel monteren (zie afbeeldingen J en L)

▶ Verwijder de accu voordat u de spoel vervangt.

Duw de beide strips van de spoelafdekking bij elkaar en verwijder de spoelafdekking (11). Vervolgens verwijdert u de lege spoel (12).

Knip ca. 4,0 m draad van de bijvulrol. Duw het uiteinde van de draad in de draadopname (13) van de spoel en wikkel de draad gelijkmatig verdeeld en strak op.

Duw het andere uiteinde van de draad door het gat (14) in de trimmerkop en zet de spoel weer in de trimmerkop. Zet de spoel vast door het aanbrengen van de spoelafdekking (11).

Draad toevoeren (zie afbeelding M)

Halfautomatische draadtoevoer

De trimmer is uitgevoerd met het halfautomatische voedingssysteem. Het systeem duwt elke keer bij het indrukken van de aan/uit-schakelaar (4) 10 mm draad naar buiten.

Handmatige draadtoevoer

Druk op de knop (15) en trek de draad in de gewenste lengte naar buiten.

Storingen opsporen

Gazon- en randentrimmer

Symptoom Mogelijke oorzaak Oplossing
Motor start niet Accu leeg Laad de accu op
	Accu te koud of te heet Accu laten opwarmen of afkoelen
Tuingereedschap loopt met onderbrekingen	Aan/uit-schakelaar defect Neem contact op met de Bosch klantenservice
	Interne bekabeling van tuingereedschap defect Neem contact op met de Bosch klantenservice
Tuingereedschap overbelast	Gras te hoog Knip het gras in stappen
Tuingereedschap snijdt niet	Trimdraad te kort of gebroken Trimdraad handmatig toevoeren
	Draadspoel leeg Draadspoel vervangen

Bosch Power Tools F 016 L94 030 | (04.06.2020)

102 | Nederlands

Symptoom Mogelijke oorzaak Oplossing

Trimdraad kan niet worden toegevoerd	Trimdraad in de spoel gewikkeld Draadspoel controleren en indien nodig trim-draad opnieuw opwikkelen
	Draadspoel leeg Draadspoel bijvullen
Trimdraad wordt in de spoel teruggetrokken	Trimdraad te kort of gebroken Spoel verwijderen en trimdraad opnieuw invo-gen (zie afbeeldingen J - L)
Trimdraad breekt vaak	Trimdraad in de spoel gewikkeld Spoel verwijderen en trimdraad opnieuw opwik-kelen (zie afbeeldingen J - L)
	Incorrect vasthouden van de gazontrimmer Trim alleen met de punt van de trimdraad. Voor-kom aanraking van stenen, muren en andere har-de voorwerpen. Voer de trimdraad regelmatig toe om de hele trimcirkeldiameter te benutten.
Sterke trillingen Trimdraad gebroken	Snijsysteem beschadigd	Trimdraad met de hand naar buiten trekken (zie afbeelding M)
	Gras tussen spoelhuis en knop voor draadtoevoer	Neem contact op met de Bosch klantenservice
	Gras in het gat voor draadgeleiding	Demonteer de spoelafdekking en verwijder het gras
		Verwijder het gras uit het gat voor de draadgelei-ding

Accu en oplaadapparaat

Symptomen Mogelijke oorzaak Oplossing

Rode accuoplaadindicatie knippertOpladen niet mogelijk	Accu niet of niet juist geplaatst Accu juist op oplaadapparaat plaatsen
	Accucontacten vuil Reinig de accucontacten, bijvoorbeeld door deaccu enkele keren te plaatsen en te verwijderen,of vervang de accu indien nodig
	Accu defect Vervang de accu
Accuoplaadindicaties branden niet	Netstekker van het oplaadapparaat niet (of niet goed) vast gestoken	Steek de stekker (volledig) in het stopcontact
	Stopcontact, netsnoer of oplaadapparaat defect	Netspanning controleren, oplaadapparaat indiennodig door een erkende klantenservice voorBosch elektrische gereedschappen laten contro-leren

Klantenservice en gebruiksadvies

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.

België

Tel.: [phone]

Fax: [phone]

E-Mail : [e-mail]

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Vervoer

Op de meegeleverde Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Tuingereedschappen, accu's, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi tuingereedschappen, accu's en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische en elektronische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Accu's en batterijen:

Li-ion:

Lees de aanwijzingen in het gedeelte (zie „Vervoer“, Pagina 102) en neem deze in acht.

Dansk
