| Typ výrobku | Bezdrátový vyžínač / okrajovač |
| Značka | Bosch |
| Model | EasyGrassCut 18-260 |
| Číslo výrobku | 3 600 HC1 C.. |
| Jmenovité napětí | 18 V |
| Otáčky naprázdno | 8500 min⁻¹ |
| Průměr řezu | 26 cm |
| Průměr struny | 1,6 mm |
| Kapacita cívky se strunou | 4 m |
| Hmotnost (bez baterie) | 1,7 kg |
| Hmotnost (s baterií) | 2,1 kg |
| Typ baterie | Lithium-iontová (18 V, dostupné kapacity: 1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah) |
| Kompatibilní nabíječka | AL 1810 CV, AL 1815 CV, AL 1830 CV, AL 1880 CV |
| Doba nabíjení (2,0 Ah, AL 1830 CV) | 45 min |
| Hlavní funkce | Vyžínač trávy, ořezávání okrajů, nastavitelná rukojeť, poloautomatický posuv struny, přepínání vyžínač/okrajovač |
| Hladina akustického tlaku | 74 dB(A) |
| Hladina intenzity zvuku | 85 dB(A) |
| Vibrace (celková hodnota) | < 2,5 m/s² |
| Rozsah teplot nabíjení | 0 °C až +35 °C |
| Rozsah teplot použití a skladování | -20 °C až +50 °C |
| Bezpečnost | Ochrana proti hlubokému vybití, blokování zapnutí, ochranný kryt, zařízení proti opětovnému spuštění |
| Údržba a čištění | Před čištěním vyjměte baterii; čistěte jemným kartáčem; skladujte na suchém a uzavřeném místě |
| Náhradní díly a opravitelnost | Servis Bosch: vyžadováno číslo výrobku; díly dostupné online; opravy pouze kvalifikovaným personálem |
| Obsah balení | Okrajovač, ochranný kryt, baterie, nabíječka, návod k použití |
| Záruka | Viz záruční podmínky dodané s výrobkem |
Často kladené otázky - EasyGrassCut 18260 BOSCH
Dotazy uživatelů ohledně EasyGrassCut 18260 BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nůžky na živé ploty ve formátu PDF zdarma! Najděte svůj návod EasyGrassCut 18260 - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. EasyGrassCut 18260 značky BOSCH.

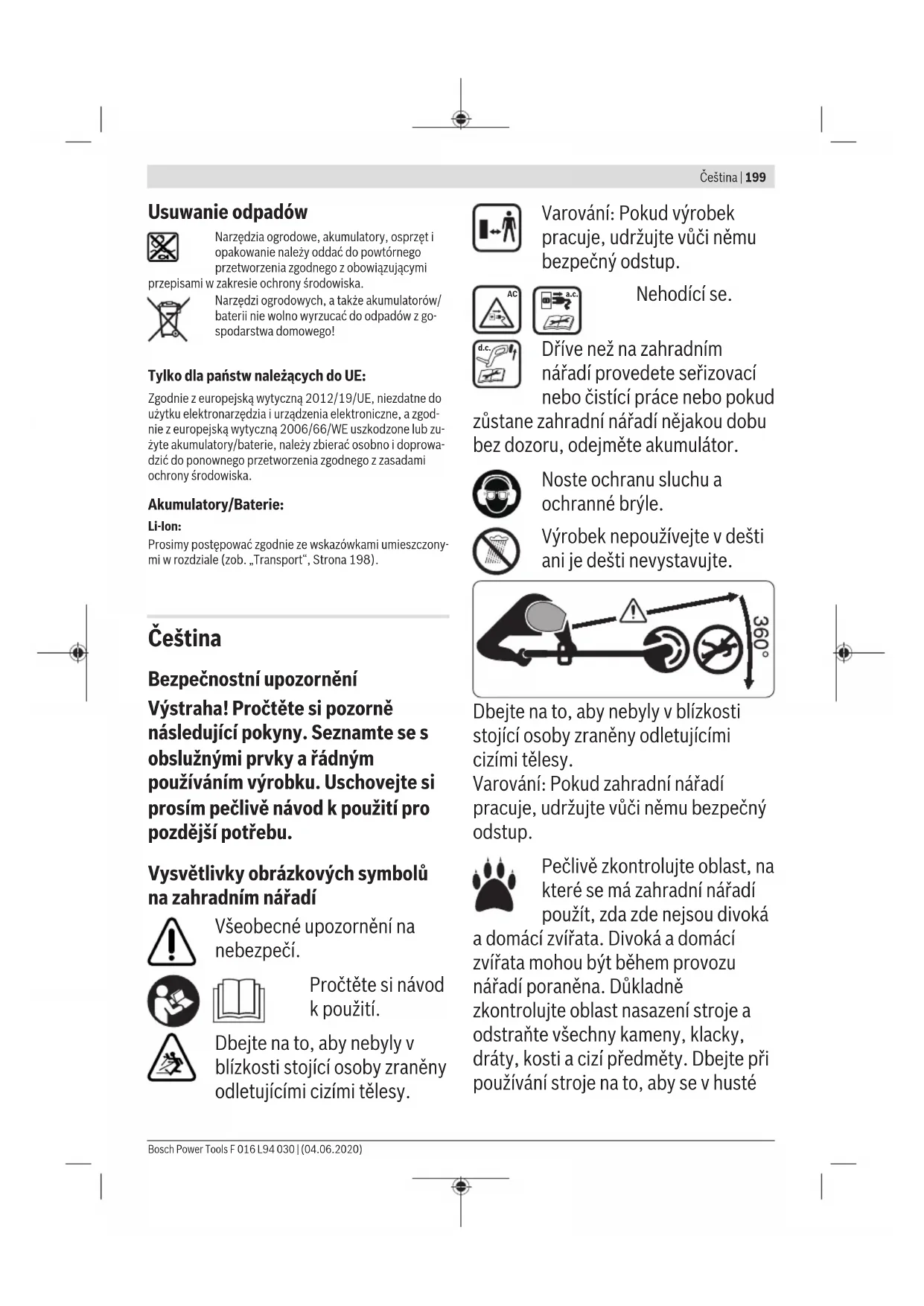

NÁVOD K OBSLUZE EasyGrassCut 18260 BOSCH
cs Půvední návad k použivání
Čeština.... Stránka 199
Bezpečnostní upozornění
Výstraha! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním výrobku. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu.
Vysvětlivky obrázkových symbolů na zahradním nářadí
Všeobecné upozornění na nebezpečí.
Pročtěte si návod k použití.
Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.
Varování: Pokud výrobek pracuje, udržujte vůči němu bezpečný odstup.
Nehodící se.
Dříve než na zahradním nářadí provedete seřizovací nebo čistící práce nebo pokud zůstane zahradní nářadí nějakou dobu bez dozoru, odejměte akumulátor.
Noste ochranu sluchu a ochranné brýle.
Výrobek nepoužívejte v dešti ani je dešti nevystavujte.


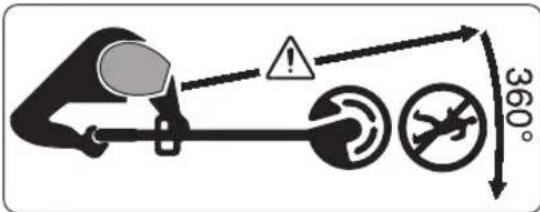

360°Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.
Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup.
Pečlivě zkontrolujte oblast, na které se má zahradní nářadí použít, zda zde nejsou divoká
a domácí zvířata. Divoká a domácí zvířata mohou být během provozu nářadí poraněna. Důkladně zkontrolujte oblast nasazení stroje a odstraňte všechny kameny, klacky, dráty, kosti a cizí předměty. Dbejte při používání stroje na to, aby se v husté
200 | Čeština
trávě neskrývala žádná divoká či domácí zvířata nebo malé pařezy.
Obecné bezpečnostní pokyny pro elektrické nářadí
▶ Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
▶ Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
▶ Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od
pracoviště. Při rozptylení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu.
Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky.
Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů.
Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které
jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
▶ Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení
elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
▶ Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
▶ Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu
202 | Čeština
určené elektrické nářadí.
S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
▶ Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny.
Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
▶ Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Použití a péče o akumulátorové nářadí
Odstraňte akumulátor:
– pokud bude stroj obsluhou opuštěn
– před odstraněním zablokování
– před kontrolou, čištěním nebo pracemi na stroji
– po nárazu cizího tělesa na stroj zkontrolujte poškození
– pokud stroj začne náhle vibrovat, okamžitě zkontrolujte
- Akumulátory nabíjejte pouze v nabíječkách, jež jsou doporučeny výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů,
existuje nebezpečí požáru, bude-li používána s jinými akumulátory.
▶ Do zařízení používejte pouze k tomu určené akumulátory.
Používání jiných akumulátorů může vést ke zraněním a nebezpečí požáru.
▶ Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném používání může z akumulátoru vytéct kapalina. Zabraňte kontaktu s touto kapalinou. Při náhodném kontaktu opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte navíc lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
▶ Nepoužívejte žádný poškozený nebo upravený akumulátor.
Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch nebo poranění.
▶ Nevystavujte akumulátor ohni nebo nadměrným teplotám. Oheň nebo teploty nad 130°C mohou vyvolat výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nikdy nenabíjejte
akumulátor nebo akumulátorové nářadí mimo teplotní rozsah uvedený v návodu k obsluze.
Nesprávné nabíjení nebo nabíjení při teplotách mimo přípustný rozsah teploty může zničit akumulátor a zvýšit riziko požáru.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.
Bezpečnostní upozornění pro zahradní nářadí
Obsluha
▶ Obsluhující osoba smí výrobek používat jen v souladu s určením. Zohledněte místní dané skutečnosti. Při práci dávejte pozor na ostatní osoby, zvláště děti.
Nikdy nedovolte výrobek používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a / nebo nedostatečnými vědomostmi a / nebo osobám neseznámeným s
204 | Čeština
těmito pokyny. Národní předpisy možná vymezují věk obsluhy.
▶ Děti by měly být pod dohledem, aby bylo zajištěno, že si s výrobkem nehrají.
Použití
Zahradní nářadí držte při práci pevně oběma rukama a dbejte na bezpečný postoj. Zahradní nářadí se oběma rukama vede bezpečněji.
▶ Než zahradní nářadí odložíte, vyčkejte, až se zcela dostane do stavu klidu.
Nikdy neprovozujte zahradní nářadí s vadnou ochrannou kapotou nebo vadnými kryty či bez bezpečnostního zařízení. Dbejte na to, aby tyto byly správně namontované. Nikdy nepoužívejte zahradní nářadí neúplné nebo s neoprávněnou změnou.
- Nikdy neprovozujte nářadí, pokud je kabel poškozený nebo opotřebovaný.
- Nikdy nenahrazujte nekovové žací prvky kovovými.
- Nikdy zahradní nářadí sami neopravujte, ledaže pro to máte kvalifikaci.
Jiné osoby a zvířata by měly při používání zahradního nářadí setrvat ve vhodné vzdálenosti. Obsluha je v pracovní oblasti zodpovědná vůči třetím osobám.
▶ Než žací hlavu uchopíte, vyčkejte až se dostane zcela do stavu klidu. Žací
hlava po vypnutí motoru ještě dále rotuje a může způsobit zranění.
Pracujte pouze za denního světla nebo dobrého umělého osvětlení.
Při špatných povětrnostních podmínkách, zejména při zvedající se bouřce, se sekačkou nepracujte.
▶ Používáte-li sekačku v mokré trávě, pak to může negativně ovlivnit pracovní výkon sekačky.
▶ Pro přepravu zahradní nářadí vypněte a odstraňte akumulátor.
Při práci se sekačkou vždy dbejte na bezpečný pracovní postoj. Udržujte své ruce a nohy v bezpečné vzdálenosti od rotujících částí.
▶ Udržujte při práci rovnováhu, abyste se vyhnuli upadnutí.
▶ Pokud zahradní nářadí pokládáte na zem, dbejte na to, abyste přes něj neklopýtli.
▶ Před výměnou cívky odstraňte akumulátor.
▶ Sekačku pravidelně kontrolujte a pravidelně provádějte údržbu.
▶ Pokud výrobek čistíte nebo měníte žací strunu, vždy noste ochranné rukavice.
▶ Pozor na zranění od břitu, který slouží pro odstřižení žací struny. Dříve, než sekačku po doplnění struny zapnete, dejte ji vždy do vodorovné pracovní polohy.
Zahradní nářadí vypněte a odstraňte akumulátor:
– vždy, když ponecháte zahradní nářadí nějakou dobu bez dozoru
– před výměnou cívky
– před čištěním nebo pokud se na sekačce bude pracovat
– před uskladněním sekačky
Výrobek uskladňujte na suchém a uzavřeném místě mimo dosah dětí. Na výrobek nedávejte žádné další předměty.
▶ Nepoužívejte zahradní nářadí jako berlu.
Upozornění pro optimální zacházení s akumulátorem
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, před ohněm, vodou a vlhkostí.
Existuje nebezpečí výbuchu.
Při poškození a nesprávném používání akumulátoru mohou unikat výpary. Prostor větrejte a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru.
Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor nezkratujte. Existuje nebezpečí výbuchu.
Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Bezpečnostní upozornění pro nabíječky
Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.
Nabíječku používejte jen tehdy, pokud můžete všechny funkce plně odhadnout a bez omezení provést nebo jste obdrželi příslušné pokyny.
Nikdy nedovolte nabíječku používat dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi či nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi a/nebo osobám neseznámeným s těmito pokyny. Národní předpisy mohou vymezovat věk obsluhy.
▶ Dohlížejte na děti. Tak bude zajištěno, že si děti nebudou s nabíječkou hrát.
Nabíjejte pouze lithium-iontové akumulátory Bosch s kapacitou od 1,5 Ah (od 5 akumulátorových článků). Napětí akumulátoru musí
206 | Čeština
odpovídat nabíjecímu napětí nabíječky. Nenabíjejte žádné nedobíjecí akumulátory. Jinak existuje nebezpečí požáru a výbuchu.
Chraňte nabíječku před deštěm a vlhkem. Vniknutí
vody do nabíječky zvyšuje riziko zásahu elektrickým proudem.
Nabíječka se musí udržovat v čistotě. Při znečištění hrozí nebezpečí zásahu elektrickým proudem.
▶ Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud zjistíte poškození, nabíječku nepoužívejte. Neotevírejte sami nabíječku a nechte ji opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů.
Poškozené nabíječky, kabely a zástrčky zvyšují riziko zásahu elektrickým proudem.
Nabíječku nepoužívejte na snadno hořlavém podkladu (např. papíru, textiliích), resp. v hořlavém prostředí. Protože se nabíječka při provozu zahřívá, hrozí nebezpečí požáru.
▶ Nezakrývejte větrací otvory nabíječky. Nabíječka se jinak může přehřát a nebude řádně fungovat.
▶ Pro zvýšenou elektrickou bezpečnost se doporučuje použití
proudového chrániče s max. vybavovacím proudem 30 mA. Před použitím vždy zkontrolujte Váš proudový chránič FI.
Symboly
Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže výrobek lépe a bezpečněji používat.
| Symbol Význam | |
 | Směr pohybu |
 | Směr reakce |
 | Noste ochranné rukavice |
| [boze] | Hmotnost |
| [poze] | Zapnutí |
| [koz] | Vypnutí |
| [moze] | Dovolené počínání |
 | Zakázané počínání |
| CLICK | Slyšitelný zvuk |
| [kaze] | Příslušenství/náhradní díly |
Určené použití
Zahradní nářadí je určeno pro domácí použití, pro sečení trávy, plevele a kopřiv. Bylo vyvinuto pro sečení trávy, která roste na svazích, pod překážkami a na okrajích trávníku, jež nelze obsáhnout klasickou travní sekačkou. Zahradní nářadí není dimenzované pro používání jako motorová kosa. Zahradní nářadí není zamýšleno pro komerční a průmyslové použití.
Obsah dodávky (viz obrázek B)
Zahradní nářadí vyjměte opatrně z obalu a zkontrolujte, zda jsou následující díly kompletní:
- Sekačka na trávu
- Ochranný kryt
- Akumulátor**
- Nabíječka**
- Návod k provozu
Pokud díly chybí nebo jsou poškozeny, obratte se prosím na svého obchodníka.
** specifické podle země
Zobrazené komponenty (viz obrázek A)
Číslování zobrazených komponent se vztahuje na vyobrazení výrobku na grafických stranách.
(1) Nastavitelná rukojeť
(2) Tlačítko sečení trávy/sečení okrajů
(3) Blokování zapnutí spínače
(4) Spínač
(5) Odjišťovací tlačítko akumulátoru
(6) Akumulátor ^A)
(7) Odjištění nastavení rukojeti
(8) Ochranný kryt
(9) Přepravní zajištění
(10) Nabiječka ^A
(11) Kryt cívky
(12) Cívka
(13) Dutina pro uchycení struny
(14) Otvor pro vyvedení struny
(15) Knoflík pro doplnění struny
A) Zobrazené nebo popsané příslušenství nepatri k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technická data
| Sekačka na trávu/sekačka na okraje trávníku | EasyGrassCut 18-230 EasyGrassCut 18 | |
| EasyGrassCut 18-26 | ||
| EasyGrassCut 18-260 | ||
| Objednací číslo | 3 600 HC1 A.. 3 600 HC1 C.. | |
| Jmenovité napětí ^A) | V 18 18 | |
| Otáčky naprázdno ^A) | min ^-1 | 8500 8500 |
| Průměr struny mm 1,6 1,6 | ||
| Průměr žacího kruhu cm 23 26 | ||
| Kapacita strunové cívky m 4,0 4,0 | ||
| Nastavitelná rukojeť ● ● | ||
| Sečení okrajů ● ● | ||
| Hmotnost podle EPTA-Procedure 01:2014 ^A) | ||
| – bez akumulátoru kg 1,7 1,7 | ||
| – s akumulátorem kg 2,1 2,1 | ||
| Sériové číslo viz typový štítek na zahradním nářadí | ||
| Doporučená teplota prostředí při nabíjení | °C 0 ... +35 0 ... +35 | |
| Dovolená teplota okolí při provozu ^B) a při skladování | °C | -20 ... +50 |
| Akumulátor | Li-ion | Li-ion |
| Jmenovité napětí | V 18 18 | |
| Objednací číslo/kapacita | ||
| – 2 607 337 187 | Ah 1,5 1,5 | |
| – 2 607 337 211 | Ah 2,0 2,0 | |
| – 2 607 337 199 | Ah 2,5 2,5 | |
| – 1 607 A35 07H | Ah 4,0 4,0 | |
| – 1 607 A35 01Y Ah 6,0 6,0 | ||
| Počet článků akumulátoru | ||
| – 2 607 337 187 | 5 | 5 |
| – 2 607 337 211 | 5 | 5 |
208 | Čeština
| Sekačka na trávu/sekačka na okraje trávníku | EasyGrassCut 18-230 EasyGrassCut 18 | |
| EasyGrassCut 18-26 | ||
| EasyGrassCut 18-260 | ||
| -2 607 337 199 5 5 | ||
| -1 607 A35 07H 10 10 | ||
| -1 607 A35 01Y 10 10 | ||
A) V závislosti na použitém akumulátoru
B) Omezený výkon při teplotách <0 °C
Nabiječka AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV
| Objednací číslo | |||||
| EU 2 607 226 385 2 607 226 0.. 2 607 225 965 2 607 226 1.. | |||||
| UK 2 607 226 387 2 607 226 0.. 2 607 225 967 2 607 226 1.. | |||||
| Nabíjecí proud A 1,0 1,5 3,0 8,0 | |||||
| Doba nabíjení (vybitý akumulátor) | |||||
| - Akumulátor s 1,5 Ah min 94 63 33 27 | |||||
| - Akumulátor se 2,0 Ah min | 124 84 45 30 | ||||
| - Akumulátor se 2,5 Ah min | 154 | 105 60 36 | |||
| - Akumulátor se 4,0 Ah min | 244 | 168 95 35 | |||
| - Akumulátor s 6,0 Ah | min | 364 | 260 | 130 | 62 |
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 0,17 | 0,38 | 0,40 | 0,60 |
| Třída ochrany | ☐/II | ☐/II | ☐/II | ☐/II | |
Informace o hluku a vibracích
| 3 600 HC1 A.. | 3 600 HC1 C.. | ||
| Hodnoty emise hluku zjištěny podle EN 50636-2-91 | |||
| Hodnocená hladina hluku A stroje činí typicky: | |||
| – Hladina akustického tlaku | dB(A) | 72 | 74 |
| – Nepřesnost K | dB | = 2,5 | = 2,5 |
| – Hladina akustického výkonu | dB(A) | 82 | 85 |
| – Nepřesnost K | dB | = 1,0 | = 1,0 |
| Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K zjištěny podle EN 50636-2-91 | |||
| – Hodnota emise vibrací ah | m/s ^2 | < 2,5 | < 2,5 |
| – Nepřesnost K | m/s ^2 | = 1,5 | = 1,5 |
Montáž a provoz
| Cíl počínání Obrázek Strana | ||
| Zobrazené komponenty | A | 446 |
| Obsah dodávky | B | 447 |
| Odstranění přepravního zajištění | C | 447 |
| Sestavení tyče | D | 448 |
| Nastavení rukojeti | E | 448 |
| Montáž ochranného krytu | F | 449 |
| Cíl počínání Obrázek Strana | ||
| Nabití a vložení akumulátoru | G | 450 |
| Zapnutí – vypnutí | H | 450 |
| Přestavení sečení trávy/sečení okrajů | I | 451 |
| Demontáž strunové cívky | J | 452 |
| Navinutí struny na cívku | K | 452 |
| Montáž strunové cívky | L | 453 |
| Doplnění struny | M | 453 |
Cíl počínání Obrázek Strana
| Údržba, čištění a skladování | N | 454 |
| Příslušenství | O | 455 |
Montáž
▶ Pozor: Než provedete montážní práce, zahradní nářadí vypněte a vytáhněte síťovou zástrčku ze zásuvky.
Sestavení tyče (viz obrázky C a D)
Upozornění: Sestavenou tyč už nelze demontovat. Odstraňte přepravního zajištění (9).
Zastrčte dohromady jednotlivé díly tyče až slyšitelně zaskočí.
Montáž a nastavení rukojeti (viz obrázek E)
Rukojeť (1) lze namontovat v rozličných polohách. Pro změnu nastavení stiskněte tlačítka (7) a pohněte rukojetí do požadované polohy. Tlačítka (7) opět uvolněte, tím se rukojeť zajistí.
Montáž ochranného krytu (viz obrázek F)
Před montáží ochranného krytu vytáhněte třmen pro ochranu rostlin z polohy při dodání do skladovací polohy. Nasadťe ochranný kryt (8) na hlavu sekačky a upevněte jej pomocí dodaného šroubu.
Poté vytáhněte třmen pro ochranu rostlin do pracovní polohy.
Uvedení do provozu
▶ Pozor: Než budou provedeny seřizovací a čisticí práce, zahradní nářadí vypněte a odstraňte akumulátor.
▶ Po vypnutí sekačky struna ještě několik sekund dobíhá. Než sekačku znovu zapnete, počkejte až je motor/struna v klidu.
▶ Vícekrát krátce po sobě nevypínejte a opět nezapínejte.
Je doporučeno používat firmou Bosch schválené žací prvky. U jiných žacích prvků se může výsledek sečení odchylovat.
Nabíjení akumulátoru
Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení pouze v rozsahu teploty mezi 0 °C a 35 °C. Tím se dosáhne vysoké životnosti akumulátoru.
Upozornění: Akumulátor se dodává částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.
Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení akumulátoru neškodí. Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při
vybitém akumulátoru se výrobek pomocí ochranného obvodu vypne: Zahradní nářadí už dále nepracuje.
Po automatickém vypnutí výrobku už dále netlačte na spínač. Akumulátor se může poškodit.
Rid'te se pokyny pro likvidaci akumulátoru.
Vložení/odejmutí akumulátoru (viz obrázek G)
Upozornění: Používání nevhodných akumulátorů může vést k chybným funkcím nebo k poškození stroje.
Vložte nabitý akumulátor (6). Zajistěte, aby byl akumulátor zcela vložený.
Pro odejmutí akumulátoru (6) ze stroje stiskněte odjišťovací tlačítko akumulátoru (5) a akumulátor vytáhněte ven.
Proces nabíjení
Proces nabíjení začíná, jakmile se síťová zástrčka nabíječky zastrčí do zásuvky a akumulátor (6) vloží do nabíječky (10).
Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru zvolí optimální nabíjecí proud.
Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy zcela nabitý.
Význam indikačních prvků
Blikající ukazatel nabíjení akumulátoru
Proces nabíjení je signalizován blikáním ukazatele nabíjení akumulátoru.
Nepřetržitě svítící ukazatel nabíjení akumulátoru
Nepřetržitě svítící ukazatel nabíjení akumulátoru signalizuje, že je akumulátor úplně nabitý nebo že je teplota akumulátoru mimo dovolený rozsah teploty při nabíjení,
a proto se nemůže nabíjet. Jakmile je dosaženo teploty v dovoleném rozsahu, bude se akumulátor nabíjet.
Bez nasazeného akumulátoru nepřetržitě svítící ukazatel nabíjení akumulátoru signalizuje, že je zapojená síťová zástrčka do zásuvky a nabíječka je připravená k provozu.
Význam indikačních prvků (AL 1815 CV)
Blikající ukazatel nabíjení akumulátoru
Proces nabíjení je signalizován blikáním ukazatele nabíjení akumulátoru.
Trvalé světlo ukazatele nabíjení akumulátoru
Trvalé světlo ukazatele nabíjení akumulátoru signalizuje, že akumulátor je zcela nabitý nebo
že teplota akumulátoru je vně dovoleného rozsahu teploty nabíjení a proto nemůže být nabíjen. Jakmile je dosaženo dovoleného rozsahu teploty, bude akumulátor nabíjen.
Bez nastrčeného akumulátoru signalizuje trvalé světlo ukazatele nabíjení akumulátoru, že je síťová zástrčka zasunuta do zásuvky a nabíječka je připravena k provozu.
210 | Čeština
Význam indikačních prvků (AL 1830 CV / AL 1880 CV)
Blikající světlo (rychlé) zeleného ukazatele nabíjení akumulátoru
Charge
Proces rychlonabíjení je signalizován rychlým blikáním zeleného ukazatele nabíjení
akumulátoru
Upozornění: Proces rychlonabíjení je možný jen tehdy, když je teplota akumulátoru v přípustném rozsahu nabíjecí teploty, viz odstavec „Technická data“.
Blikající světlo (pomalé) zeleného ukazatele nabíjení akumulátoru
0 80%
Při stavu nabití akumulátoru ca. 80% bliká zelený ukazatel nabíjení akumulátoru pomalu.
Akumulátor lze vyjmout a ihned začít používat.
Nepřetržitě svítící zelený ukazatel nabíjení akumulátoru
Full
Nepřetržitě svítící zelený ukazatel nabíjení akumulátoru signalizuje, že je akumulátor plně
nability.
Bez nasazeného akumulátoru nepřetržitě svítící ukazatel nabíjení akumulátoru signalizuje, že je zapojená síťová zástrčka do zásuvky a nabíječka je připravená k provozu.
Trvalé světlo červeného ukazatele nabíjení akumulátoru
Trvalé světlo červeného ukazatele nabíjení akumulátoru signalizuje, že je teplota
akumulátoru vně dovoleného rozsahu teploty nabíjení, viz odstavec „Technická data“. Jakmile se dosáhne přípustného rozsahu teploty, přepne se nabíječka automaticky na rychlonabíjení.
Blikající světlo červeného ukazatele nabíjení akumulátoru
Blikající světlo červeného ukazatele nabíjení akumulátoru signalizuje jinou poruchu procesu
nabíjení, viz odstavec „Chyby – příčiny a odstranění“.
Obsluha
Zapnutí - vypnutí (viz obrázek H)
Pro zapnutí stiskněte nejprve blokování zapnutí (3). Poté stiskněte spínač (4) a podržte ho stisknutý.
Pro vypnutí spínač (4) uvolněte.
Sečení trávy/sečení okrajů (viz obrázek I)
K napolohování žací hlavy pro sečení trávy nebo sečení okrajů otočte rukojeť proti tyči o 180°. Uvolněte tlačitko (2), otočný mechanizmus zaskočí. Nyní otočte celý stroj do pracovní polohy.
Sečení trávy
Pohybujte sekačkou doleva a doprava a dbejte během práce na dostatečný odstup vůči tělu. Vyšší trávu sečte stupňovitě.
Sečení okrajů
Ved'te sekačku podél okraje trávníku. Aby se zamezilo rychlému opotřebení struny, vyvarujte se kontaktu s pevnými povrchy nebo zdmi.
Sečení kolem stromů a křovisek
Okolo stromů a křovisek sečte opatrně, aby se nedostaly do kontaktu se strunou. Rostliny mohou odumírat, pokud se poškodí kůra.
Demontáž cívky, navinutí struny a montáž cívky (viz obrázky J - L)
▶ Pred výměnou cívky odstraňte akumulátor.
Stiskněte obě spony krytu cívky a kryt cívky (11) odstraňte. Poté vyjměte prázdnou cívku (12).
Odstřihněte ca. 4,0 m struny z doplňovací cívky. Nasuňte konec struny do dutiny pro uchycení struny (13) na cívce a strunu naviňte rovnoměrně rozdělenou a napnutou.
Nasuňte druhý konec struny skrz otvor (14) v žací hlavě a cívku opět nasadťte na žací hlavu. Cívku zafixujte nasazením krytu cívky (11).
Doplnění struny (viz obrázek M)
Poloautomatické doplnění struny
Sekačka je vybavena poloautomatickým systémem posuvu. Systém při každém stlačení spínače (4) vysune ven 10 mm struny.
Ruční doplnění struny
Stiskněte knoflík (15) a strunu vytáhněte ven na požadovanou délku.
Hledání závad
Sekačka na trávu/sekačka na okraje trávníku
Příznak Možná příčina Odstranění
Příliš studený/horký akumulátor Akumulátor nechte ohřát/ochladit
Čeština | 211
Příznak Možná příčina Odstranění
| Zahradní nářadí běží přerušovaně | Vadný spínač Obratte se na zákaznický servis Bosch | |
| Vadná vnitřní kabeláž zahradního nářadí Obratte se na zákaznický servis Bosch | ||
| Přetížené zahradní nářadí | Přiliš vysoká tráva Sečte stupňovitě | |
| Zahradní nářadí neseče | Žací struna přiliš krátká/přetržená Žací strunu ručně doplňte | |
| Prázdná strunová cívka Strunovou cívku nahradťe | ||
| Žací struna se nenechá doplnit | Žací struna je v cívce zamotaná Strunovou cívku zkontrolujte a popř. žací strunu znovu naviňte | |
| Prázdná strunová cívka Strunovou cívku doplňte | ||
| Žací struna je zatažená zpátky do cívky | Žací struna přiliš krátká/přetržená Cívku odstraňte a žací strunu znovu zavedťe (viz obrázky J - L) | |
| Žací struna se často trhá | Žací struna je v cívce zamotaná Cívku odstraňte a žací strunu znovu naviňte (viz obrázky J - L) | |
| Nesprávné zacházení se sekačkou Sečte pouze hrotem žací struny; vyhněte se dotyku s kameny, stěnami a jinými pevnými předměty. Žací strunu pravidelně doplňujte, aby se využival celý průměr žacího kruhu. | ||
| Silné vibrace Přetržená | Žací struna | Žací strunu vytáhněte ven pomocí ručního posuvu (viz obrázek M) |
| Poškozený žací systém | ||
| Mezi tělesem cívky a knoflíkem pro doplnění struny je tráva | Obratte se na zákaznický servis Bosch | |
| Demontujte kryt cívky a odstraňte trávu | ||
| V otvoru pro vyvedení struny je tráva | Odstraňte trávu z otvoru pro vyvedení struny | |
Akumulátor a nabíječka
Příznaky Možná příčina Odstranění
| Bliká červený ukazatel nabíjení akumulátoruNabíjecí proces není možný | Akumulátor není (správně) nasazený Nasad’te akumulátor správně do nabíječky | |
| Znečištěné kontakty akumulátoru Kontakty akumulátoru očistěte; např. | ||
| několikerým zasunutím a vytažením akumulátoru, popř. akumulátor nahrad’te | ||
| Vadný akumulátor Akumulátor nahrad’te | ||
| Ukazatelé nabíjení akumulátoru nesvítí | Síťová zástrčka nabíječky není (správně) zastrčena | Síťovou zástrčku (zcela) zastrčte do zásuvky |
| Zásuvka, síťový kabel nebo nabíječka mají závadu | Zkontrolujte síťové napětí, nabíječku příp. nechte zkontrolovat autorizovaným servisním střediskem pro elektronářadí Bosch | |
Zákaznická služba a poradenství ohledně použití
U všech dotazů a objednávek náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Obsažené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
212 | Slovenčina
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Zpracování odpadů
Zahradní nářadí, akumulátory, příslušenství a obaly mají být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Nevyhazujte zahradní nářadí a akumulátory/baterie do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU musejí být neupotřebitelná elektrická a elektronická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie odděleně shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory/baterie:
Li-ion:
Dbejte prosím upozornění v odstavci (viz „Přeprava“, Stránka 211).
Slovenčina
Bezpečnostné pokyny
Prečítajte si Návod na použí- vanie.
Bezpečnost' na pracovisku
Bezpečnost' - elektrina
Starostlivé používanie elektrického náradia
Bezpečnostné pokyny pre nabíjačky
nutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.
▶ Udržiavajte nabíjačku čistú. Znečistením hrozí nebezpečenstvo úrazu elektrickým prúdom.
Pred každým použitím skontrolujte nabíjaciu jednotku, kábel a zástrčku. Ak zistíte poškodenie, nabíjačku nepoužívajte. Nabíjačku sami neotvárajte, dajte ju opravit len kvalifikovanému personálu a len s použitím originálnych náhradných súčiastok. Poškodené nabíjačky, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom.
- Strunová kosačka
- Ochranný kryt
- Akumulátor**
- Nabíjačka**
- Návod na používanie
Číslovanie jednotlivých vyobrazených komponentov sa vztahuje na zobrazenie produktu na grafických stranách tohto Návodu na používanie.
(1) Nastavitelná rukovat'
(2) Tlačidlo Kosenie trávnika / Kosenie okrajov
(3) Blokovanie zapínania pre vypínač
(4) Vypínač
(5) Tlačidlo na odistenie akumulátora
(6) Akumulátor ^4
(7) Uvol'nenie aretácie Nastavenia rukoväte
(8) Ochranný kryt
(9) Prepravná poistka
(10) Nabíjačka ^4
(11) Kryt cievky
(12) Cievka
(13) Upevnenie struny
(14) Otvor na vedenie struny
(15) Gombík na prisun struny
Vyhodnotená hodnota hladiny hluku A tohto náradia je typicky:
Upozornenie: Poskladaná rúra sa už nedá rozobrat.
Demontujte prepravnú poistku (9).
Poskladajte časti hlavnej rúry dohromady, aby po zasunutí do seba počutelne zaskočili.
Nabíjací proces začína v okamihu, keď sa zástrčka nabíjačky zasunie do zásuvky a keď sa akumulátor (6) vloží do nabíjačky (10).
Proces nabíjania je signalizovaný blikaním indikátora nabíjania akumulátora.
Proces nabíjania je signalizovaný blikaním indikátora nabíjania akumulátora.
Strunová kosačka na trávnik/strunová kosačka na okraje trávnika
