| Typ produktu | Bezdrôtová kosačka na trávu / okrajovač |
| Značka | Bosch |
| Model | EasyGrassCut 18-260 |
| Číslo výrobku | 3 600 HC1 C.. |
| Menovité napätie | 18 V |
| Otáčky naprázdno | 8500 min⁻¹ |
| Priemer rezu | 26 cm |
| Priemer struny | 1,6 mm |
| Kapacita cievky struny | 4 m |
| Hmotnosť (bez batérie) | 1,7 kg |
| Hmotnosť (s batériou) | 2,1 kg |
| Typ batérie | Lítium-iónová (18 V, dostupné kapacity: 1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah) |
| Kompatibilná nabíjačka | AL 1810 CV, AL 1815 CV, AL 1830 CV, AL 1880 CV |
| Doba nabíjania (2,0 Ah, AL 1830 CV) | 45 min |
| Hlavné funkcie | Kosenie trávy, orezávanie okrajov, nastaviteľná rukoväť, poloautomatický posun struny, prepínanie medzi kosením a orezávaním |
| Hladina akustického tlaku | 74 dB(A) |
| Hladina akustického výkonu | 85 dB(A) |
| Vibrácie (celková hodnota) | < 2,5 m/s² |
| Rozsah teplôt nabíjania | 0 °C až +35 °C |
| Rozsah teplôt použitia a skladovania | -20 °C až +50 °C |
| Bezpečnosť | Ochrana proti hlbokému vybitiu, blokovanie zapnutia, ochranný kryt, zariadenie proti opätovnému spusteniu |
| Údržba a čistenie | Pred čistením vyberte batériu; čistite jemnou kefou; skladujte na suchom a uzavretom mieste |
| Náhradné diely a opraviteľnosť | Servis Bosch: vyžaduje sa číslo výrobku; diely dostupné online; opravy len kvalifikovaným personálom |
| Obsah balenia | Okrajovač, ochranný kryt, batéria, nabíjačka, návod na obsluhu |
| Záruka | Pozrite si záručné podmienky dodané s produktom |
Často kladené otázky - EasyGrassCut 18260 BOSCH
Otázky používateľov k EasyGrassCut 18260 BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Nožnice na živý plot vo formáte PDF zadarmo! Nájdite svoj návod EasyGrassCut 18260 - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. EasyGrassCut 18260 značky BOSCH.
NÁVOD NA OBSLUHU EasyGrassCut 18260 BOSCH
sk Pôvodný návod na použitie
Slovenčina ...... Stránka 212
Je-li ochranný kryt namontovaný, nesmí se už demontovat.
Motor se nerozeběhne Vybitý akumulátor Nabijte akumulátor
Pozor! Starostlivo si prečítajte pokyny uvedené v nasledujúcom texte. Dôkladne sa oboznámte s obslužnými prvkami a so správnym používaním tohto výrobku. Návod na používanie si láskavo starostlivo uschovajte na neskoršie používanie.
Vysvetlenia symbolov na záhradníckom náradí
Všeobecné upozornenie na nebezpečenstvo
Dávajte pozor na to, aby sa osoby stojace v blízkosti neporanili odletujúcimi cudzími ni.
Upozornenie: Ked' sa s výrobkom pracuje, zachovávajte od neho bezpečný odstup.
Netýka sa daného typu.
Akumulátor vyberajte vždy ešte predtým, ako budete vykonávať nastavovanie alebo čistenie náradia, alebo ked' chcete ponechat' záhradné náradie určitý čas bez dozoru.
Používajte chrániče sluchu a ochranné okuliare.
Nepoužívajte tento výrobok v daždi, ani ho vplyvom dažd'a nevystavujte.


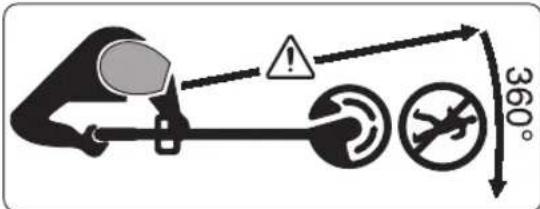

360°Dávajte pozor na to, aby sa osoby stojace v blízkosti neporanili odletujúcimi cudzími telieskami.
Upozornenie: Ked' záhradné náradie pracuje, zachovávajte od neho bezpečný odstup.
Skontrolujte priestor, v ktorom sa bude produkt po- užívať, či sa v ňom nenachá- máce alebo divé zvieratá. Pre-
vádzkou náradia by mohlo dôjst k poraneniu domácich a divých zvierat. Dôkladne skontrolujte pracovný priestor stroja a odstráňte z neho kamene, palice, drôty, kosti a iné cudzie predmety. Pri používaní výrobku skontrolujte aj to, či sa v hustej tráve neukrývajú divé či domáce zvieratá, alebo malé pníky stromov.

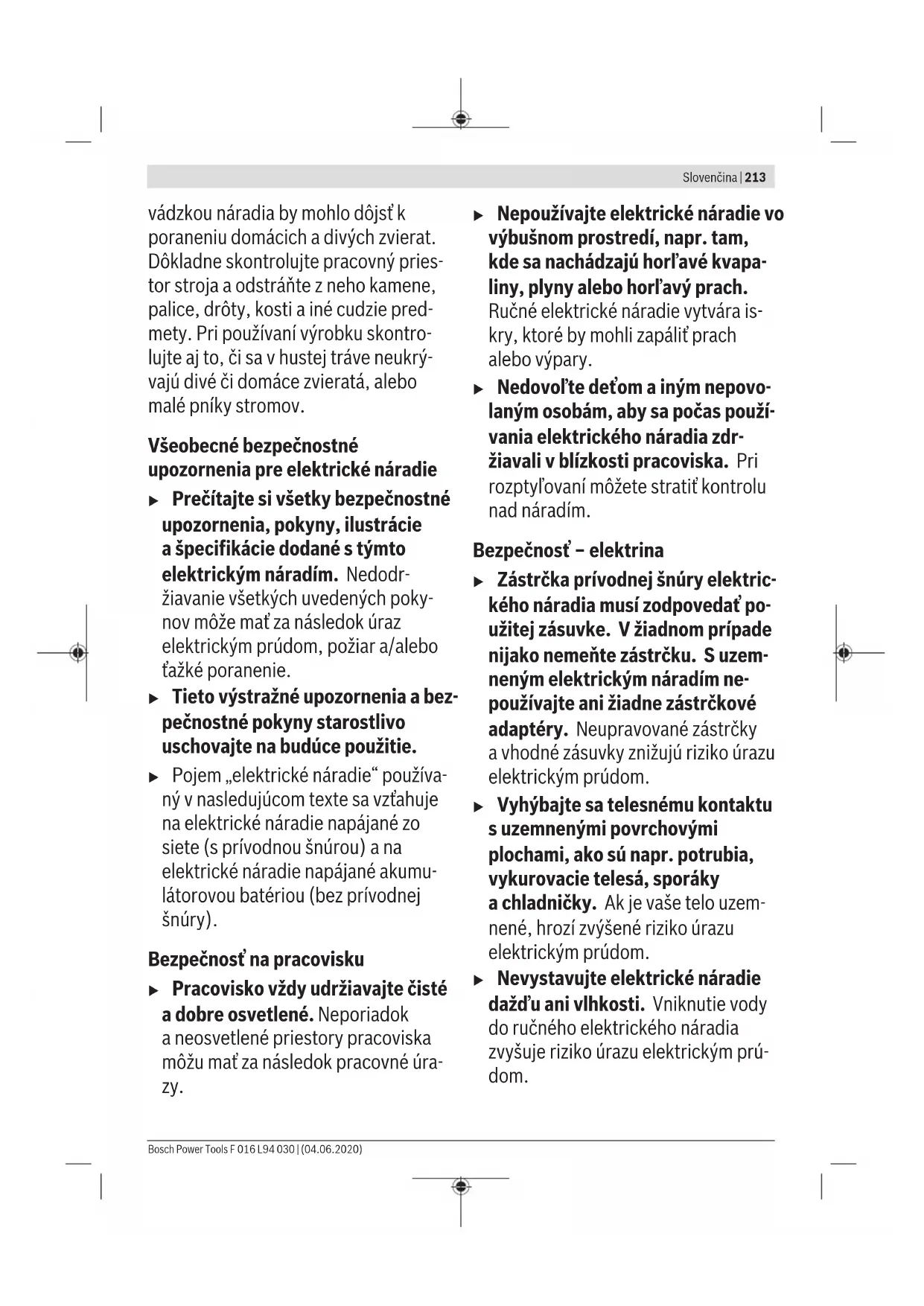

Všeobecné bezpečnostné upozornenia pre elektrické náradie
▶ Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s týmto elektrickým náradím. Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.
▶ Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
- Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
▶ Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapa-liny, plyny alebo horľavý prach.
Ručné elektrické náradie vytvára is-kry, ktoré by mohli zapáliť prach alebo výpary.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
- Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku ne- vyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sietovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo po- hybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšu- jú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
- Ak sa nedá vyhnút' použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnost'osôb
Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrické-
ho náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
- Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté.
Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie po-môcky alebo kl'úče na skrutky. Na-stavovací nástroj alebo kl'úč, ktorý sa nachádza v rotujúcej časti elektrické-ho náradia, môže spôsobit vážne poranenia osôb.
▶ Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčť lepšie
kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
- Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest' v okamihu k tažkému zraneniu.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
▶ Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo
vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
▶ Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovol'te používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny.
Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
▶ Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podl’a týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávat’. Používanie elektrického náradia na iný než predpokladaný účel môže viest k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
Starostlivé používanie akumulátorového náradia
Vyberte akumulátor:
- ked' náradie opúštate
– pred odstránením blokovania
– pred kontrolou, čistením alebo pred inou prácou na náradí
– po náraze cudzieho predmetu do náradia, skontrolujte, či nie je poškodené - ked' začne náradie odrazu vibrovať, ihned' ho skontrolujte
- Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a vytvára nebezpečenstvo požiaru.
Nepoužívané akumulátory neuschovávajte tak, aby mohli príst do styku s kancelárskymi sponkami, mincami, kl'účmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit' premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo môže spôsobit' vznik požiaru.
▶ Pri nesprávnom používaní môže z akumulátora uniknút kvapalina. Vyvarujte sa kontaktu s touto kvapalinou. Pri prípadnom kontakte opláchnite vodou. Ak sa táto kvapalina dostane do očí, vyhl’adajte aj lekársku pomoc. Vytečená kvapalina z akumulátora môže spôsobit podráždenie pokožky alebo popáleniny.
▶ Nepoužívajte poškodený alebo upravovaný akumulátor alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobit’ požiar, výbuch alebo zranenie.
- Akumulátory alebo náradie nevhadzujte do ohňa alebo nevystavujte nadmerným teplotám. Vystavenie ohňu alebo teplote nad 130°C môže spôsobit výbuch.
▶ Dodržujte pokyny na nabíjanie a akumulátory alebo akumulátorové náradie nikdy nenabíjajte mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodit akumulátor a zvýšit riziko požiaru.
Servis
Elektrické náradie dávajte opravovat' len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
- Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovat'len výrobca alebo autorizovaný servis.
Bezpečnostné pokyny pre záhradné náradie
Obsluha
▶ Obsluhujúca osoba smie používať výrobok len v súlade s jeho určením. Berte vždy do úvahy aj konkrétne miestne podmienky. Pri práci si dobre všímajte iné osoby, predovšetkým deti.
Nedovol'te produkt používať detom, osobám s obmedzenými fyzickými, senzorickými alebo duševnými schopnostami alebo s nedostatočnými skúsenostami a/alebo nedostatočnými vedomostami ani osobám, ktoré nie sú dostatočne oboznámené s používaním tohto náradia. Národné
predpisy môžu prípadne obmedzovat'vek používatel'a.
Dávajte pozor na deti, aby ste vylúčili možnosť, že sa budú s týmto náradím hrat.
Používanie
▶ Pri práci držte záhradné náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou dvoch rúk sa záhradnícke náradie ovláda bezpečnejšie.
▶ Počkajte na úplné zastavenie záhradníckého náradia, až potom ho odložte.
Nikdy nepoužívajte záhradné náradie s poškodeným ochranným krytom a inými krytmi alebo bez ochranným prvkov. Vždy dbajte na to, aby tieto boli správne namontované. Nikdy nepoužívajte záhradné náradie, ktoré je neúplné, alebo na ktorom bola vykonaná neautorizovaná zmena.
Nepoužívajte náradie v takom prípa-de, ked' je prívodná šnúra poškodená alebo opotrebovaná.
- Nikdy nenahrádzajte nekovové rezacie prvky kovovými rezacími prvkami.
- Nikdy neopravujte záhradné náradie sami, s výnimkou prípadu, že máte potrebnú kvalifikáciu.
Ostatné osoby ba mali zostat pri používaní záhradného náradia v primeranej vzdialenosti. Obsluhujúca osoba je v priestore pracoviska zodpovedná za tretie osoby.
218 | Slovenčina
▶ Skôr ako sa budete dotýkať rezacej hlavy, počkajte, kým sa úplne za-staví. Po vypnutí motora rotuje ešte rezacia hlava d'alej a mohla by Vám spôsobit poranenie.
Pracujte iba za denného svetla alebo za dobrého umelého osvetlenia.
▶ Nepracujte so strunovou kosačkou za nepriaznivého počasia, najmä ked' sa blíži búrka.
▶ Používanie strunovej kosačky v mokrej tráve môže výrazne znížit jej výkon.
▶ Pred transportom záhradné náradie vypnite a vyberte z neho akumulátor.
▶ Pri práci so strunovou kosačkou dbajte vždy na to, aby ste mali pevný postoj. Majte vždy ruky aj nohy s bezpečnej vzdialenosti od rotujúcich súčiastok.
▶ Pri práci udržiavajte rovnováhu, aby ste sa vyhli pádu.
Dávajte pozor na to, aby ste sa o záhradné náradie nepotkli, ked'ste ho položili na zem.
Pred výmenou cievky vyberte vždy akumulátor.
Strunovú kosačku pravidelne kontrolujte a vykonávajte jej údržbu.
▶ Používajte vždy pracovné rukavice, ked' výrobok čistíte alebo ked' vy-mieňate rezacie lanko.
▶ Pozor na poranenia čepel'ou, ktorá slúži na odrezávanie rezacej struny. Po vložení/zavedení struny (lanka) otočte kosačku vždy do vodorovnej
pracovnej polohy, až potom ju môže- te zapnúť.
Záhradné náradie vypnite a vyberte z neho akumulátor:
– vždy vtedy, ked' záhradnícke náradie nechávate hoci len na krátku chvíl'u bez dozoru
– pred výmenou cievky
– pred čistením, alebo ked' budete na strunovej kosačke niečo robit'
– pred demontážou strunovej kosačky
▶ Skladujte tento výrobok na bezpečnom a suchom mieste mimo dosahu detí. Neklad'te na výrobok žiadne iné predmety.
▶ Nepoužívajte toto záhradné náradie ako palicu na podopieranie pri chôdzi.
Pokyny pre optimálne zaobchádzanie s akumulátorom
- Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
Chráňte akumulátor pred horúčavou (napr. aj pred trvalým slnečným žiarením), pred ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu.
V prípade jeho poškodenia alebo neodborného používania môžu z akumulátora unikať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a pri tažkostiach vyhl’adajte lekára. Výpary môžu dráždit dýchacie cesty.
- Akumulátor používajte len v produktoch výrobcu. Len tak bu-de akumulátor chránený pred nebez-pečným preťažením.
▶ Špicatými predmetmi, ako na-pr. klince alebo skrutkovače, alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora.
Vo vnútri môže dôjsť ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnút alebo sa prehriat.
- Akumulátor neskratujte. Hrozí nebezpečenstvo výbuchu.
Príležitostne prečistite vetracie štrbiny akumulátora čistým jemným suchým štetcom.
Prečítajte si všetky bezpečnostné pokyny a upozorne-
nia. Nedostatočné dodržiavanie bezpečnostných predpisov a pokynov môže mať za následok zásah elektrickým prúdom, vyvolať požiar, alebo spôsobit vážne poranenia.
Všetky bezpečnostné upozornenia a pokyny si odložte na d'alšie použitie v budúcnosti.
Nabíjačku používajte len v takom prípade, ak viete kompletne ohodnotit a bez obmedzenia uskutočnit všetky funkcie, alebo ak ste dostali príslušné pokyny.
Nikdy nedovoľte používať nabíjačku detom ani osobám s obmedzenými
psychickými, senzorickými alebo duševnými schopnostami alebo s nedostatočnými skúsenostami a/alebo nedostatočnými vedomostami, a takisto ani osobám neoboznámeným s týmto Návodom na používanie. Národné predpisy môžu prípadne obmedzovat'vek používatel'a.
▶ Dávajte pozor na deti. Zabezpečí sa tým, že sa deti nebudú s nabíjačkou hrat.
Nabíjajte len lítiovo-iónové akumulá-tory Bosch od kapacity 1,5 Ah (od 5 akumulátorových článkov). Napätie akumulátora musí zodpovedať nabí-jaciemu napätiu nabíjačky. Nenabí-jajte batérie, ktoré nie určené na opätovné nabíjanie. Inak hrozí nebezpečenstvo požiaru a výbuchu.
Chráňte nabíjačku pred daž- d'om alebo vlhkostou. Vnik-
Nabíjačku neprevádzkujte na velmi horľavom podklade (napr. papier, textílie a pod.), príp. v horľavom prostredí. Z dôvodu tepla, ktoré vzniká pri nabíjaní, hrozí nebezpečenstvo požiaru.
▶ Nezakrývajte vetracie štrbiny nabíjačky. Nabíjačka sa inak môže prehriat a nemusí správne fungovat.
Na zvýšenie elektrickej bezpečnosti odporúčame použit ochranný spínač pri poruchových prúdoch s maximálnym spúštacím prúdom 30 mA. Pred použitím náradia skontrolujte vždy ochranný spínač pri poruchových prúdoch FI.
Symboly
Nasledujúce symboly sú pre čítanie a pochopenie tohto Návodu na používanie velmi dôležité. Dobre si tieto symboly a ich významy zapamátajte. Správna interpretácia týchto symbolov Vám bude pomáhať prístroj lepšie a bezpečnejšie používať.
Symbol Význam
| Smer pohybu | |
| Smer reakcie | |
| Používajte ochranné pracovné rukavice | |
| Hmotnosť | |
| Zapnutie | |
| Vypnutie | |
| Dovolená manipulácia | |
| Zakázaný druh manipulácie | |
| CLICK! | Počutelný hluk |
Symbol Význam
Príslušenstvo/náhradné súčiastky
Používanie podl'a určenia
Toto záhradné náradie je určené na domáce používanie, na kosenie trávy, buriny a přhlavy. Bolo vyvinuté na kosenie trávy, ktorá rastie na svahoch, za prekážkami a okrajmi trávnika, ktoré nemožno dosiahnuť tradičnou kosačkou. Toto záhradné náradie nie je určené na používanie ako motorová kosa. Toto záhradné náradie nie je určené na komerčné a priemyselné používanie.
Obsah balenia (pozri obrázok B)
Záhradné náradie vyberajte z obalu pozorne a nezabudnite skontrolovať, či sú kompletné nasledujúce súčiastky:
Ak niektoré súčiastky chýbajú, alebo sú poškodené, obrátte sa láskavo na svojho predajcu.
** podl'a špecifických predpisov príslušnej krajiny
Vyobrazené komponenty (pozri obrázok A)
A) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
| Strunová kosačka na trávnik/strunová kosačka na okraje trávnika | EasyGrassCut 18-230 EasyGrassCut 18EasyGrassCut 18-26EasyGrassCut 18-260 | ||
| Vecné číslo | 3 600 HC1 A.. 3 600 HC1 C.. | ||
| Menovité napätie ^A) | V 18 18 | ||
| Počet vol'nobežných obrátok ^A) | min ^-1 | 8500 8500 | |
| Priemer rezacej struny mm 1,6 1,6 | |||
| Rezací priemer cm 23 26 | |||
| Kapacita cievky na strunu m 4,0 4,0 | |||
| nastavitelná rukovat'●● | |||
| Kosenie okrajov ●● | |||
| Hmotnost podl'a EPTA-Procedure 01:2014 ^A) | |||
| - bez akumulátora kg 1,7 1,7 | |||
| - s akumulátorom kg 2,1 2,1 | |||
| Sériové číslo (Serial Number) pozri typový štítok na záhradnom náradí | |||
| odporúčaná teplota prostredia pri nabí-jani | °C 0 ... +35 0 ... +35 | ||
| povolená teplota okolia pri prevádzke ^B) a pri skladovaní | °C | -20 ... +50 | -20 ... +50 |
| Akumulátor | lítiovo-iónový | lítiovo-iónový | |
| Menovité napätie | V 18 18 | ||
| Vecné číslo/kapacita | |||
| - 2 607 337 187 | Ah 1,5 1,5 | ||
| - 2 607 337 211 | Ah 2,0 2,0 | ||
| - 2 607 337 199 | Ah 2,5 2,5 | ||
| - 1 607 A35 07H | Ah 4,0 4,0 | ||
| - 1 607 A35 01Y Ah 6,0 6,0 | |||
| Počet akumulátorových článkov | |||
| - 2 607 337 187 | 5 | 5 | |
| - 2 607 337 211 | 5 | 5 | |
| - 2 607 337 199 | 5 | 5 | |
| - 1 607 A35 07H | 10 10 | ||
| - 1 607 A35 01Y | 10 10 | ||
A) v závislosti od použitého akumulátora
B) obmedzený výkon pri teplotách <0 °C
| Nabíjačka | AL 1810 CV | AL 1815 CV | AL 1830 CV | AL 1880 CV | |
| Vecné číslo | |||||
| EÚ | 2 607 226 385 | 2 607 226 0.. | 2 607 225 965 | 2 607 226 1.. | |
| UK | 2 607 226 387 | 2 607 226 0.. | 2 607 225 967 | 2 607 226 1.. | |
| Nabíjací prúd | A | 1,0 | 1,5 | 3,0 | 8,0 |
| Nabíjacia doba (akumulátor vybitý) | |||||
| - Akumulátor s kapacitou1,5 Ah | min. 94 | 63 | 33 27 | ||
222 | Slovenčina
Nabijačka AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV
| - Akumulátor s kapacitou2,0 Ah | min. 124 84 45 30 | |||
| - Akumulátor s kapacitou2,5 Ah | min. 154 105 60 36 | |||
| - Akumulátor s kapacitou4,0 Ah | min. 244 168 95 35 | |||
| - Akumulátor s kapacitou6,0 Ah | min. 364 260 130 62 | |||
| Hmotnost podľaEPTA-Procedure 01:2014 | kg 0,17 0,38 0,40 0,60 | |||
| Trieda ochrany | ☐ / II / II / II / II | ☐ | ☐ | ☐ |
Informácie o hlučnosti/vibráciách
3 600 HC1 A.. 3 600 HC1 C..
Informácie o emisii hlučnosti zistované podľa normy EN 50636-2-91
| – Hladina akustického tlaku dB(A) | 72 74 | |
| – Nepresnost' merania K dB | = 2,5 = 2,5 | |
| – Hladina akustického výkonu dB(A) | 82 85 | |
| – Nepresnost' merania K dB | = 1,0 = 1,0 | |
| Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnost' merania K zistované podľa normy EN 50636-2-91 | ||
| – Hodnota emisie vibrácií ah _h | m/s ^2 | < 2,5 < 2,5 |
| – Nepresnost' merania K m/s | ^2 | = 1,5 = 1,5 |
Montáž a prevádzka
Ciel' činnosti Obrázok Strana
| Vyobrazené komponenty | A | 446 |
| Obsah dodávky (základná výbava) | B | 447 |
| Odstránenie prepravnej poistky | C | 447 |
| Zloženie hlavnej rúry | D | 448 |
| Nastavenie rukováte | E | 448 |
| Montáž ochranného krytu | F | 449 |
| Nabíjanie a vkladanie akumulátora | G | 450 |
| Zapínanie/vypínanie | H | 450 |
| Prestavenie Kosenie trávnika /Kosenie okrajov | I | 451 |
| Demontáž cievky na strunu | J | 452 |
| Navinutie struny na cievku | K | 452 |
| Montáž cievky na strunu | L | 453 |
| Prísun struny | M | 453 |
| Údržba, čistenie a skladovanie | N | 454 |
| Príslušenstvo | O | 455 |
Montáž
Pozor: Predtým ako budete vykonávať montáž, záhradné náradie vypnite a vytiahnite zástrčku prívodnej šnúry zo zásuvky.
Zloženie hlavnej rúry (pozri obrázky C a D)
Montáž a nastavenie rukoväte (pozri obrázok E)
Rukovat (1) možno nastavit do rozličných polôh. Ak chcete nastavenie zmenit, stlačte tlačidlá (7) a presuňte rukovat do želanej polohy. Potom tlačidlá uvoľnite (7), aby rukovat zaškočila.
Montáž ochranného krytu (pozri obrázok F)
Pred montážou ochranného krytu presuňte oblúk na ochranu rastlín z prepravnej polohy do skladovacej polohy.
Nasad'te ochranný kryt (8) na hlavu strunovej kosačky a upevnite ho priloženou skrutkou.
Ked' je ochranný kryt namontovaný, nesmie sa už viac demontovat'.
Potom presuňte oblúk na ochranu rastlín do pracovnej polohy.
Uvedenie do prevádzky
Pozor: Záhradné náradie vypínajte a akumulátor vyberajte vždy ešte predtým, ako budete vykonávať nastavovacie práce alebo čistenie náradia.
Po vypnutí strunovej kosačky rezacia struna ešte niekol'ko sekúnd dobieha. Skôr ako zapnete strunovú kosačku znova, počkajte, kým sa motor/rezacia struna celkom zastaví.
▶ Nezapínajte a nevypínajte náradie v krátkych intervaloch po sebe.
- Odporúčame používanie rezacích prvkov schválených firmou Bosch. V prípade používania iných rezacích prvkov môže byť výsledok práce odlišný.
Nabijanie akumulátorov
Akumulátor je vybavený tepelnou poistkou, ktorá dovolí nabíjanie akumulátora len v rozsahu teplôt medzi 0 °C a 35 °C. Vďaka tomu sa dosiahne vyššia životnosť akumulátora.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke celkom nabite.
Lítiovo-iónové akumulátory možno kedykol'vek dobíjať bez toho, aby to skrátilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Protection (ECP)“. Ked’ je akumulátor vybitý, výrobok sa pomocou ochranného obvodu samočinne vypne: Záhradnícke náradie už nepracuje.
Po automatickom vypnutí náradia už viac vypínač nestláčajte. Akumulátor sa môže poškodit.
Dodržiavajte upozornenia týkajúce sa likvidácie akumuláto-ra.
Vkladanie/vyberanie akumulátora (pozri obrázok G)
Upozornenie: Ak sa nepoužijú vhodné akumulátory, môže to viest k nesprávnemu fungovaniu alebo k poškodeniu prístroja.
Vložte nabitý akumulátor (6). Postarajte sa o to, aby bol akumulátor úplne vložený.
Ak chcete akumulátor vybrať (6) z prístroja, stlačte uvolňovacie tlačidlo (5) a akumulátor vyberte.
Nabijanie
Inteligentné nabíjanie automaticky spozná stav nabitia akumulátora a nabíja ho optimálnym nabíjacím prúdom v závislosti od konkrétnej teploty a napätia akumulátora.
Takýmto spôsobom sa šetrí akumulátor a počas uloženia v nabíjačke zostáva vždy úplne nabitý.
Význam indikačných prvkov
Blikajúce svetlo indikátora nabíjania akumulátora
Trvalé svietenie indikátora nabíjania akumulátora
Trvalé svietenie indikátora nabíjania akumulá-tora signalizuje, že akumulátor je plne nabitý alebo teplota akumulátora je mimo povoleného rozsahu teploty nabíjania, preto sa nemôže na-
bíjať. Len čo teplota akumulátora dosiahne prípustný rozsah, akumulátor sa začne nabíjať.
Bez zasunutého akumulátora signalizuje trvalé svietenie indikátora nabíjania akumulátora, že sietová zástrčka je zasunutá do zásuvky a nabíjačka je pripravená na prevádzku.
Význam indikačných prvkov (AL 1815 CV)
Blikajúce svetlo indikátora nabíjania akumulátora
Trvalé zelené svetlo indikácie stavu nabitia akumulátora
Trvalé svietenie indikácie nabíjania akumulá-tora signalizuje, že akumulátor je úplne nabitý,
alebo že teplota akumulátora leží mimo prípustného rozsahu teplôt, a akumulátor sa preto nedá nabíjať. Len čo teplota akumulátora dosiahne prípustný rozsah, akumulátor sa začne nabíjať.
Bez zasunutého akumulátora signalizuje Trvalé svetlo indikácie stavu nabitia akumulátora, že zástrčka sietovej šnúry je zastrčená do zásuvky a nabíjačka je pripravená na prevádzku.
Význam indikačných prvkov (AL 1830 CV/ AL 1880 CV)
Blikanie (rýchle) zelenej indikácie stavu nabitia akumulátora
Rýchlonabíjanie je signalizované rýchlym blikaním zelenej indikácie stavu nabitia akumu-
látora
Upozornenie: Rýchlonabíjanie je možné len vtedy, ked' leži teplota akumulátora v prípustnom rozsahu nabíjacích teplôt, pozri odsek Technické údaje.
Blikanie (pomalé) zelenej indikácie stavu nabitia akumulátora
Pri stave nabitia na cca 80% bliká zelená indikácie stavu nabitia akumulátora pomaly.
Akumulátor možno vybrať a ihned' začat' používať.
224 | Slovenčina
Trvalé svietenie zeleného indikátora nabíjania akumulátora
Trvalé svietenie zeleného indikátora nabíjania akumulátora signalizuje, že akumulátor je úplne nabitý.
Bez zasunutého akumulátora signalizuje trvalé svietenie indikátora nabíjania akumulátora, že sietová zástrčka je zasunutá do zásuvky a nabíjačka je pripravená na prevádzku.
Trvalé svietenie červenej indikácie nabíjania akumulátora
Trvalé svietenie červenej indikácie nabíjania akumulátora signalizuje, že teplota akumulátora sa nachádza mimo prípustného rozsahu teplôt, pozri odsek „Technické údaje“. Len čo sa dostane teplota do prípustného rozsahu, nabíjačka sa automaticky prepne na rýchlo-nabíjanie.
Blikanie červenej indikácie stavu nabitia akumulátora
Blikanie červenej indikácie stavu nabitia akumulátora signalizuje nejakú inú poruchu nabíjania, pozri k tomu odsek „Poruchy – príčiny a ich odstránenie“.
Obsluha
Zapnutie/vypnutie (pozri obrázok H)
Na zapnutie stlačte najprv blokovanie zapínania (3). Potom stlačte vypínač (4) a držte ho stlačený.
Na vypnutie uvoľnite vypínač (4) los.
Kosenie trávnika/Kosenie okrajov (pozri obrázok I)
Otočte rukovat proti hlavnej rúre o 180°, aby ste hlavu strunovej kosačky nastavili na kosenie trávnika alebo kosenie okrajov.. Uvoľnite tlačidlo (2), otočný mechanizmus zaskočí. Otočte celé náradie do pracovnej polohy.
Kosenie trávnika
Pohybujte strunovú kosačku dol'ava a doprava a držte ju počas práce v dostatočnej vzdialenosti od svojho tela. Vyššiu trávu koste na niekol'kokrát.
Kosenie okrajov
Ved'te strunovú kosačku pozdlž okraja trávnika. Vyhýbajte sa kontaktu s pevnými povrchmi a múrmi, aby ste zabránili rýchlemu opotrebovaniu struny.
Kosenie okolo stromov a kríkov
Pri kosení okolo stromov a kríkov bud'te opatrný, aby sa tieto nedostali do kontaktu so strunou. Ked' sa totiž na drevitých rastlinách poškodí kôra, môžu odumriet.
Demontáž cievky, navinutie struny a montáž cievky (pozri obrázky J do L)
▶ Pred výmenou cievky vyberte vždy akumulátor.
Stlačte oba jazýčky krytu cievky dohromady a demontujte kryt cievky (11). Potom vyberte prázdnu cievku (12).
Odrežte cca 4,0 m struny zo zásobnej cievky. Zasuňte koniec struny do uchytenia struny (13) cievky a naviňte strunu tak, aby bola rovnomerne rozdelená a napnutá..
Prevlečte druhý koniec struny cez otvor (14) v hlave strunovej kosačky a vložte cievku spät do hlavy strunovej kosačky. Zafixujte cievku nasadením krytu cievky (11).
Prisúvanie rezacej struny (pozri obrázok M)
Poloautomatické prisúvanie rezacej struny
Táto strunová kosačka je vybavená poloautomatickým systémom prísúvania struny. Pri každom stlačení vypínača (4) systém prisunie 10 mm struny.
Manuálne prisúvanie struny
Stlačte gombík (15), a vytiahnite strunu na potrebnú dĺžku.
Hl'adanie porúch
| Symptóm Možná príčina Odstránenie príčiny | ||
| Motor sa nerozbehne Akumulátor je vybitý Dobite akumulátor | ||
| Akumulátor je príliš studený/horúci Akumulátor zahrejte/nechajte vychladnút | ||
| Záhradné náradie beží prerušovane | Porucha vypínača Obrátte sa na autorizované servisné stredisko Bosch | |
| Vnútorná kabeláž záhradného náradia je porušená | Obrátte sa na autorizované servisné stredisko Bosch | |
| Záhradné náradie je preťažené | Tráva je príliš vysoká Koste po častiach | |
| Záhradné náradie nereže (nekosí) | Struna je príliš krátka/zlomená Prived’te strunu manuálne | |
| Cievka na strunu je prázdna Výmena cievky na strunu | ||
F 016 L94 030 | (04.06.2020) Bosch Power Tools
Symptóm Možná príčina Odstránenie príčiny
| Rezacia struna sa nedá povysunúť | Struna je v cievke zamotaná Skontrolujte rezaciu strunu a v prípade potreby ju naviňte znova |
| Cievka na strunu je prázdna Doplňte cievku na strunu | |
| Rezacia struna sa vťa-huje spät do cievky | Struna je príliš krátka/zlomená Cievku vybrať a strunu navinúť znova (pozri ob-rázok J - L) |
| Rezacia struna sa d'alej láme | Struna je v cievke zamotaná Cievku vybrať a strunu navinúť znova (pozri ob-rázok J - L) |
| Nesprávna manipulácia so strunovou kosačkou Koste len hrotom rezacej struny, vyhýbajte sa kontaktu s kameňmi, stenami a s inými pevnými predmetmi. Rezaciu strunu pravidelne privádzaj-te, aby ste využivalí celý rezací priemer. | |
| Silné vibrácie Rezacia struna zlomená | Vysuňte rezaciu strunu manuálne (pozri obrázok M) |
| Rezací systém poškodený | Obráťte sa na autorizované servisné stredisko Bosch |
| Medzi telesom cievky a hlavou pre vedenie struny je tráva | Demontujte kryt cievky a odstráňte trávu |
| V otvore na vedenie struny je tráva | Odstráňte trávu z otvoru na vedenie struny |
Symptómy Možná príčina Odstránenie príčiny
| Červená indikácia nabíjania akumulátora blikáNabíjanie nie je možné | Akumulátor nie je vložený (správne) Nasad’te akumulátor správne do nabíjačky | |
| Kontakty akumulátora sú znečistené Očistite kontakty akumulátora; napríklad viac-násobným zasunutím a vysunutím akumulátora, prípadne akumulátor vymeňte za nový | ||
| Akumulátor je poškodený Akumulátor vymeňte za nový | ||
| Indikácia nabíjania aku-mulátora nesvieti | Zástrčka nabíjačky nie je (nie je správne) zasunu-tá do zásuvky | Zástrčku sieťovej šnúry zasuňte do zásuvky (úpl-ne) |
| Zásuvka, sieťová šnúra alebo nabíjačka je po-škodená | Skontrolujte sieťové napătie, nabíjačku dajte prípadne preskúšať v autorizovanej servisnej opravovni ručného elektrického náradia Bosch | |
Zákaznícka služba a poradenstvo ohľadom použitia
V prípade akýchkol'vek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Transport
Priložené lítiovo-iónové akumulátory podliehajú požiadav-kám na transport nebezpečného nákladu. Tieto akumulátory smie používatel' náradia prepravovat' po cestách bez d'alších opatrení.
Pri zasielani tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s odborníkom na prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy.
Likvidácia
Záhradnícke náradie, akumulátory, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Neodhadzujte opotrebované záhradnícke náradie ani akumulátory/batérie do komunálneho odpadu!
Len pre krajiny EÚ:
Podl'a Európskej smernice 2012/19/EÚ sa musia nepoužitelné ručné elektrické a elektronické prístroje (elektrospotrebiče) a podl'a európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory/batérie:
Lítiovo-iónové akumulátory:
Dodržte láskavo pokyny uvedené v odseku (pozri „Transport“, Stránka 225).
