Produkttype	Trimmere / kantklippere uden ledning
Mærke	Bosch
Model	EasyGrassCut 18-260
Varenummer	3 600 HC1 C..
Nominel spænding	18 V
Tomgangshastighed	8500 min⁻¹
Skærediameter	26 cm
Tråddiameter	1,6 mm
Trådspolens kapacitet	4 m
Vægt (uden batteri)	1,7 kg
Vægt (med batteri)	2,1 kg
Batteritype	Lithium-ion (18 V, tilgængelige kapaciteter: 1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah)
Kompatibel oplader	AL 1810 CV, AL 1815 CV, AL 1830 CV, AL 1880 CV
Opladningstid (2,0 Ah, AL 1830 CV)	45 min
Hovedfunktioner	Trimmer, kantklipper, justerbart håndtag, halvautomatisk trådfremføring, omskiftning mellem trimmer/kantklipper
Lydtryksniveau	74 dB(A)
Lydeffektniveau	85 dB(A)
Vibration (samlet værdi)	< 2,5 m/s²
Opladningstemperaturområde	0 °C til +35 °C
Drifts- og opbevaringstemperaturområde	-20 °C til +50 °C
Sikkerhed	Beskyttelsesstop ved dybdeafladning, startspærre, beskyttelseskappe, genstartssikring
Vedligeholdelse og rengøring	Fjern batteriet før rengøring; rengør med en blød børste; opbevares tørt og aflåst
Reservedele og reparationsmuligheder	Bosch service: varenummer påkrævet; reservedele tilgængelige online; reparation kun af kvalificeret personale
Indhold af kassen	Kantklipper, beskyttelseskappe, batteri, oplader, brugsanvisning
Garanti	Se garantivilkårene, der følger med produktet

Ofte stillede spørgsmål - EasyGrassCut 18260 BOSCH

Hvordan starter jeg Bosch EasyGrassCut 18-260 trimmere?

For at starte skal du først trykke på startspærren (3) og derefter holde tænd/sluk-knappen (4) nede. Slip den for at stoppe.

Hvilken type batteri bruger denne enhed?

Den bruger et Lithium-ion batteri på 18 V, fås i kapaciteter fra 1,5 til 6,0 Ah. Brug kun kompatible Bosch-batterier.

Hvordan skifter jeg skæretråden?

Fjern først batteriet. Tryk på spoledækslets øjer for at åbne det, fjern den tomme spole. Klip ca. 4 m tråd, indsæt den ene ende i holderen og rul jævnt. Før den anden ende gennem styrehullet, sæt spolen på plads og fastgør dækslet.

Tråden føres ikke automatisk frem, hvad gør jeg?

Fremføringen er halvautomatisk: den aktiveres ved hver start. Hvis tråden ikke kommer ud, kontroller om den er filtret eller spolen er tom. Du kan også bruge manuel fremføring ved at trykke på knappen (15).

Kan trimmere bruges i regnvejr?

Nej, det er forbudt at bruge værktøjet i regn eller fugtigt vejr. Enheden er ikke vandtæt, og vand kan forårsage elektrisk stød eller beskadige værktøjet.

Hvordan skifter jeg mellem trimmer- og kantklippertilstand?

Drej håndtaget 180° mod stangen, indtil det klikker på plads. Slip knappen (2) og drej hele værktøjet til den ønskede arbejdsposition.

Hvad er opladningstiden for batteriet?

Tiden afhænger af opladeren og kapaciteten. For eksempel oplades et 2,0 Ah batteri på ca. 45 min med AL 1830 CV opladeren. Se opladningstidstabellen i vejledningen.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller at batteriet er opladet og korrekt isat. Hvis batteriet er for varmt eller for koldt, vent til det når stuetemperatur. Hvis problemet fortsætter, kontakt Bosch service.

Hvordan rengør og vedligeholder jeg trimmere?

Fjern altid batteriet før rengøring. Rengør ventilationsåbningerne med en blød, tør børste. Opbevar værktøjet tørt og aflåst, utilgængeligt for børn.

Hvor finder jeg reservedele til denne model?

Reservedele er tilgængelige på Bosch hjemmeside (www.bosch-pt.dk) eller hos serviceafdelingen. Hav varenummeret på 10 cifre (på typeskiltet) klar ved bestilling.

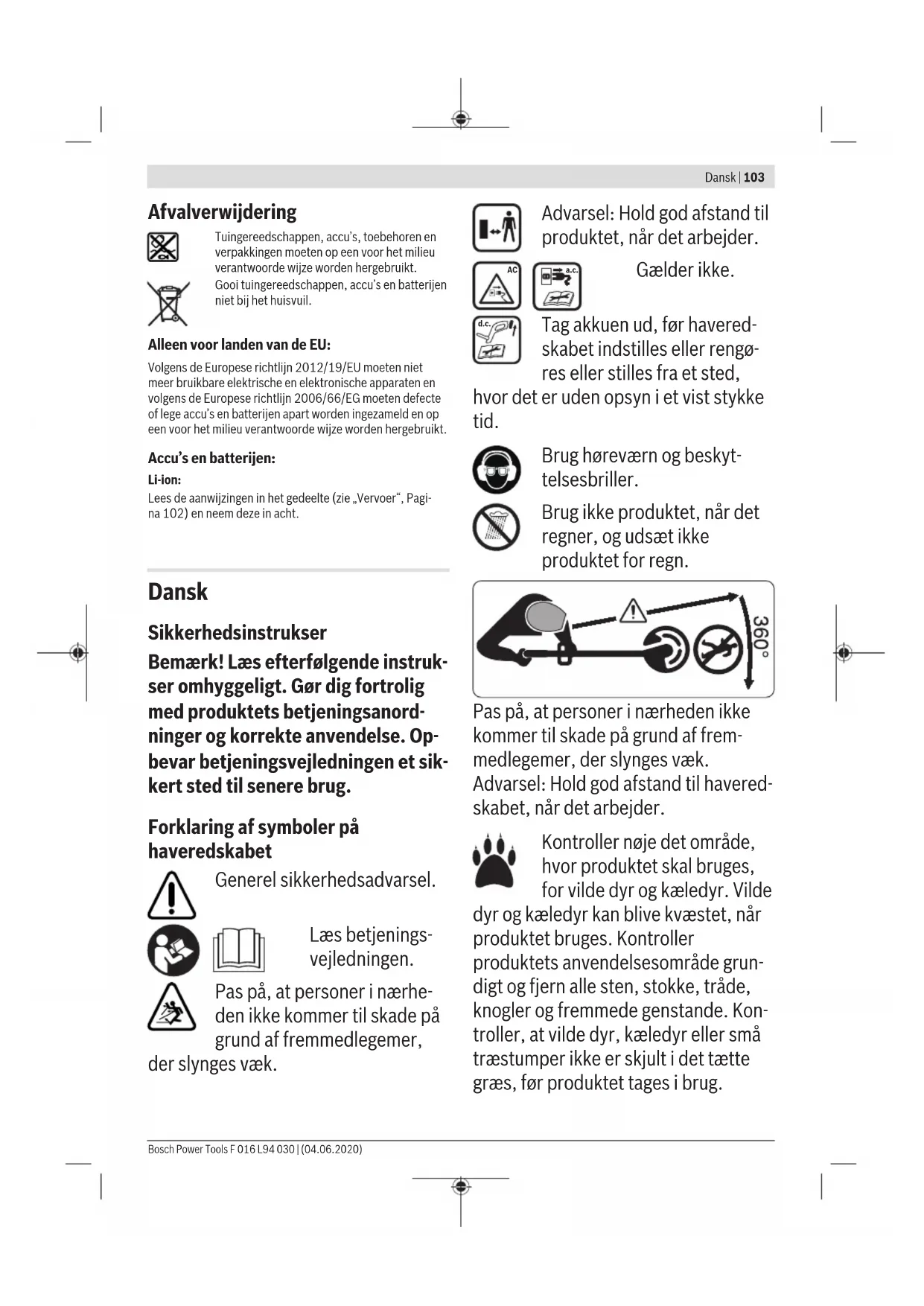

BRUGSANVISNING EasyGrassCut 18260 BOSCH

Sikkerhedsinstrukser

Bemærk! Læs efterfølgende instrukser omhyggeligt. Gør dig fortrolig med produktets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sikkert sted til senere brug.

Forklaring af symboler på haveredskabet

Generel sikkerhedsadvarsel.

Læs betjenings-vejledningen.

Pas på, at personer i nærhe- den ikke kommer til skade på grund af fremmedlegemer, der slynges væk.

Advarsel: Hold god afstand til produktet, när det arbejder.

Gælder ikke.

Tag akkuen ud, før haveredskabet indstilles eller rengøres eller stilles fra et sted, hvor det er uden opsyn i et vist stykke tid.

Brug høreværn og beskyt- telsesbriller.

Brug ikke produktet, når det regner, og udsæt ikke produktet for regn.

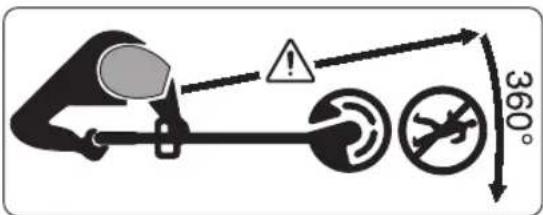

360°

Pas på, at personer i nærheden ikke kommer til skade på grund af fremmedlegemer, der slynges væk.

Advarsel: Hold god afstand til havered- skabet, när det arbejder.

Kontroller nøje det område, hvor produktet skal bruges, for vilde dyr og kæledyr. Vilde dyr og kæledyr kan blive kvæstet, når produktet bruges. Kontroller produktets anvendelsesområde grundigt og fjern alle sten, stokke, tråde, knogler og fremmede genstande. Kontroller, at vilde dyr, kæledyr eller små træstumper ikke er skjult i det tætte græs, før produktet tages i brug.

Generelle sikkerhedsanvisninger for el-værktøj

▶ Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med elværktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
▶ Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
▶ Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen

▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

▶ El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres.

Brug ikke adapterstik sammen med jordforbundet el-værktøj.

Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.

▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
▶ El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
▶ Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
▶ Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, när det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en unormal legemsposition. Sørg for at stå sikkert, mens

der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.

Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
- Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el-værktøj

▶ Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt. El-værktøj, der ik-

ke kan startes eller stoppes, er farligt og skal repareres.

• Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
• Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
  ▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
  ▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
  Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres.

Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

- Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uven tet.

Omhyggelig omgang med og brug af akku-værktøj

Fjern akkuen:

– hvis redskabet forlades af bruge- ren
- før en blokering fjernes
- før redskabet kontrolleres eller rengøres, eller før der arbejdes på det
– hvis en fremmed genstand har ramt redskabet, kontroller for skader
- hvis redskabet pludselig begynder at vibrere, kontroller med det samme

▶ Oplad kun akkuer i ladeaggregater, der er anbefalet af fabrikan- ten. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer, da dette er forbundet med brandfare.
Brug kun de akkuer, der er beregnet til haveredskaberne. Brug af andre akkuer kan føre til kvæstelser og er forbundet med brandfare.

Ikke benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger eller brand.
Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjne- ne. Udstrømmende akku-væske kan give hudirritation eller forbrændin- ger.
Brug ikke akkuer eller værktøj, som er beskadiget eller modifice-ret. Beskadigede eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.
- Akkuer eller værktøj må ikke ud- sættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion.
Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
▶ Beskadigede batterier må aldrig repareres. Reparation af batterier må kun udføres af producenten eller autoriserede reparatører.

Sikkerhedsinstrukser haveredskab

Betjening

Brugeren må kun benytte produktet i henhold til ovenstående punkter. Tag hensyn til omgivelserne. Hold øje med andre personer, især børn, när der arbejdes med produktet.
▶ Tillad aldrig børn, personer med begrænsede fysiske, sensoriske eller psykiske evner eller med manglende erfaring og/eller med manglende vi- den og/eller personer, der ikke er fortrolige med disse instrukser, at bruge haveredskabet. Lokale regler kan bestemme alderen på den per- son, som må betjene produktet.
▶ Børn bør holdes under opsyn for at forhindre, at de leger med produktet.

Anvendelse

- Hold haveredskabet fast med begge hænder og sørg for at stå sikkert under arbejdet. Haveredskabet føres sikkert med to hænder.

▶ Læg først haveredskabet fra dig, när det står helt stille.
Brug aldrig haveredskabet, hvis beskyttelseskappen eller afdækninger er defekte eller uden sikkerhedsanordning. Kontroller, at denne er monteret rigtigt. Brug aldrig haveredskabet, hvis det er ufuldstændigt, eller hvis det er blevet ændret uden autorisering.
Brug aldrig produktet, hvis kablet er beskadiget eller slidt.
▶ Erstat aldrig ikke-metalliske skæreelementer med metalliske skæreelementer.
▶ Reparer aldrig haveredskabet selv, medmindre du er kvalificeret til at udføre dette arbejde.
▶ Andre personer og dyr bør opholde sig i god afstand, når haveredskabet bruges. Brugeren bærer ansvaret for tredjemand, der opholder sig i arbejdsområdet.
- Skærehovedet skal altid stå helt stille, før det berøres. Skærehovedet roterer også efter at der er slukket for motoren. Dette kan føre til kvæstelser.
Arbejd kun i dagslys eller i god kunstig belysning.
Arbejd ikke med trimmeren, hvis det er dårligt vejr, især ikke hvis der er tegn på uvejr.
- Bruges trimmeren i vådt græs, kan dette forringe trimmerens arbejdsydelse.

▶ Sluk for haveredskabet og tag akku-en ud, før det transporteres.
▶ Sørg altid for at stå sikkert, när der arbejdes med trimmeren. Hold dine hænder og fødder i god afstand til roterende dele.
▶ Hold balancen under arbejdet, så du ikke falder.
▶ Pas på, at du ikke kommer til at snuble over haveredskabet, när det lægges fra på jorden.
▶ Fjern akkuen, før spolen skiftes.
- Kontroller og vedligehold trimmeren med regelmæssige mellemrum.
▶ Brug altid beskyttelseshandsker, när produktet rengøres, eller skæretråden skiftes.
▶ Vær opmærksom på, at du kan blive kvæstet af klingen, der bruges til at skære skæretråden. Stil altid trimmeren vandret, när skæretråden er fremført, før den tændes.

Sluk for haveredskabet og tag akkuen ud :

– altid, før haveredskabet forlades i et vist stykke tid
- før spolen udskiftes
- før trimmeren rengøres eller før der arbejdes på trimmeren
- før trimmeren opbevares

- Opbevar produktet et tørt og lukket sted, uden for børns rækkevidde. Stil ikke andre genstande oven på produktet.

▶ Brug ikke haveredskabet som en stok til at gå med.

Henvisninger til optimal håndtering af akkuen

- Åbn ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler), brand, vand og fug-

tighed. Fare for eksplosionsfare.

▶ Beskadiges akkuen eller bruges den forkert, kan der sive dampe ud. Udluft området og gå til læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
▶ Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. nåle eller skruetrækkere eller ekstern kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Kortslut ikke akkuen. Fare for eksplosionsfare.
▶ Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.

Sikkerhedsinstrukser for ladeaggregater

Læs alle sikkerhedsinstrukser og instrukser. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og instrukser-

ne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og instrukser til senere brug.

Brug kun ladeaggregatet, hvis du er i stand til at vurdere alle funktioner 100% og gennemføre dem uden indskrænkninger eller har modtaget tilsvarende instruktioner.
▶ Tillad aldrig børn, personer med begrænsede fysiske, sensoriske eller psykiske evner eller med manglende erfaring og/eller med manglende vi- den og/eller personer, der ikke er fortrolige med disse instrukser, at bruge ladeaggregatet. Lokale regler kan bestemme alderen på den per- son, som må betjene produktet.
▶ Hold børn under opsyn. Dermed sikres det, at børn ikke leger med ladeaggregatet.
▶ Oplad kun Bosch Li-lon-akkuer med en kapacitet fra 1,5 Ah (fra 5 akku-celler). Akku-spændingen skal passe til ladeaggregatets akku-ladespænding. Forsøg ikke at oplade akkuer, der ikke kan genoplades. I modsat fald er der risiko for brand og eksplosion.

Ladeaggregatet må ikke ud- sættes for regn eller fugtig-

hed. Indtrængning af vand i ladeaggregatet øger risikoen for elektrisk stød.

▶ Hold laderen ren. Ved tilsmudsning er der fare for elektrisk stød.

110 | Dansk

• Kontrollér altid ledning og stik før anvendelse af laderen. Brug ikke laderen, hvis den er beskadiget. Åbn aldrig laderen på egen hånd, og sørg for, at reparationer kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Beskadigede ladere, ledninger og stik øger risikoen for elektrisk stød.
  Brug ikke laderen på et letantændeligt underlag (f.eks. papir, tekstiler osv.) eller i brændbare omgivelser. Der er brandfare på grund af den opvarmning af laderen, der forekommer under ladning.
  ▶ Undlad at tildække ladeaggregatets udluftningsåbninger. Ellers kan ladeaggregatet blive overophe- det og ikke længere fungere korrekt.
  ▶ ∅get elektrisk sikkerhed opnås ved at bruge en FI-kontakt (HFI-relæ) med en max. brydestrøm på 30 mA. Kontrollér altid FI-kontakten før brug.

Symboler

De efterfølgende symboler er af betydning for at kunne læse og forstå betjeningsvejledningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af produktet.

Symbol Betydning

	Bevægelsesretning
	Reaktionsretning
	Brug beskyttelseshandsker

Symbol Betydning
	Vægt
	Tænding
	Slukning
	Tilladt handling
	Forbudt handling
CLICK	Hørbar støj
	Tilbehør/reservedele

Beregnet anvendelse

Haveredskabet er beregnet til at blive brugt i husholdningen, til at trimme græs, ukrudt og brændenælder. Det blev udviklet til at trimme græs, der vokser på skråninger, under forhindringer og græskanter, der ikke kan klares med en græsslåmaskine. Haveredskabet er ikke beregnet til at kunne bruges som en motordrevet le. Haveredskabet er ikke beregnet til kommerciel og industriel brug.

Leveringsomfang (se Fig. B)

Tag haveredskabet forsigtigt ud af emballagen. Kontrollér, at delene er fri for mangler:

• Græstrimmer
• Beskyttelseskappe
• Akku**
• Ladeaggregat**
• Driftsvejledning

Hvis dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt haveredskabet.

** landespecifik

Illustrerede komponenter (se Fig. A)

Nummereringen af de illustrerede komponenter refererer til illustrationen af produktet på de illustrerede sider.

(1) Indstilleligt håndgreb
(2) Knap græstrimning/kantskæring
(3) Kontaktspærre til start-stop-kontakt
(4) Start-stop-kontakt
(5) Akku-udløserknap
(6) Akku ^A)
(7) Udløsning indstilling af håndgreb
(8) Beskyttelseskappe
(9) Transportsikring
(10) Ladeaggregat ^4
(11) Spolekappe

A) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Græstrimmer/græskanttrimmer EasyGrassCut 18-230 EasyGrassCut 18EasyGrassCut 18-26EasyGrassCut 18-260
Varenummer		3 600 HC1 A..	3 600 HC1 C..
Nominel spændingA)	V 18 18
Omdrejningstal, ubelastetA)	min-1	8500	8500
Skæretrådens diameter mm 1,6 1,6
Snitkreds diameter cm 23 26
Trådspolens kapacitet m 4,0 4,0
Indstilleligt håndgreb ● ●
Kantskæring ● ●
Vægt svarer til EPTA-Procedure 01:2014A)
- Uden akku kg 1,7 1,7
- med akku kg 2,1 2,1
Serienummer (Serial Number) se typeskilt på haveredskabet
Anbefalet omgivelsestemperatur ved op-ladning	°C	0 ... +35	0 ... +35
Tilladt omgivelsestemperatur ved driftB) og ved opbevaring	°C	-20 ... +50	-20 ... +50
Akku		Li-Ion	Li-Ion
Netspænding	V 18 18
Varenummer/kapacitet
- 2 607 337 187	Ah 1,5 1,5
- 2 607 337 211	Ah 2,0 2,0
- 2 607 337 199	Ah 2,5 2,5
- 1 607 A35 07H	Ah 4,0 4,0
- 1 607 A35 01Y	Ah 6,0 6,0
Antal akkuceller
- 2 607 337 187		5	5
- 2 607 337 211		5	5
- 2 607 337 199		5	5
- 1 607 A35 07H		10 10
- 1 607 A35 01Y		10 10

A) afhængigt af den anvendte akku
B) begrænset ydelse ved temperaturer <0 °C

Ladeaggregat		AL 1810 CV	AL 1815 CV	AL 1830 CV	AL 1880 CV
Varenummer
	EU	2 607 226 385	2 607 226 0..	2 607 225 965	2 607 226 1..
	UK	2 607 226 387	2 607 226 0..	2 607 225 967	2 607 226 1..

112 | Dansk

Ladeaggregat AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV

Ladestrøm A 1,0 1,5 3,0 8,0
Ladetid (tom akku)
- Akku med 1,5 Ah min 94 63 33 27
- Akku med 2,0 Ah min 124 84 45 30
- Akku med 2,5 Ah min 154 105 60 36
- Akku med 4,0 Ah min 244 168 95 35
- Akku med 6,0 Ah min 364 260 130 62
Vægt svarer til EPTA-Procedure 01:2014	kg 0,17 0,38 0,40 0,60
Beskyttelsesklasse		☐/II/II/II/II	☐		☐

Støj-/vibrationsinformationer

3 600 HC1 A.. 3 600 HC1 C..
Støjemissionsværdier beregnet iht. EN 50636-2-91
Produktets A-vægtede støjniveau er typisk:

– Lydtrykniveau dB(A)		72 74
– Usikkerhed K dB		= 2,5 = 2,5
– Lydeffektniveau dB(A)		82 85
– Usikkerhed K dB		= 1,0 = 1,0
Samlede vibrationsværdier ah (vektorsum af tre retninger) og usikkerhed K beregnet iht. EN 50636-2-91
– Vibrationseksponering a _h	m/s ^2	< 2,5 < 2,5
– Usikkerhed K	m/s ^2	= 1,5 = 1,5

Montering og drift

Handlinger, der skal gennemføres	Fig.	Side
Illustrerede komponenter	A	446
Leveringsomfang	B	447
Fjernelse af transportsikringen	C	447
Skaft føjes sammen	D	448
Indstilling af håndgreb	E	448
Beskyttelsesskærm monteres	F	449
Akku lades og sættes i	G	450
Tænd/sluk	H	450
Omsstilling af græstrimning/kantskæring	I	451
Trådspole demonteres	J	452
Tråd vikles op på trådspole	K	452
Trådspole monteres	L	453
Tråd efterføres	M	453
Vedligeholdelse, rengøring og op-bevaring	N	454
Tilbehør	O	455

Montering

▶ Bemærk: Sluk for haveredskabet og træk netstikket ud, før monteringsarbejdet gennemføres.

Skaft føjes sammen (se Fig. C og D)

Bemærk: Et sammenføjet skaft kan ikke afmonteres mere. Fjern transportsikringen (9).

Saml skaftets enkelte dele, til de falder hørbart i hak.

Håndgreb monteres og indstilles (se Fig. E)

Håndgrebet (1) kan stilles i forskellige positioner. Den indstillede værdi ændres ved at trykke på knapperne (7) og bevæge håndgrebet i den ønskede position. Slip knapperne (7) igen, så grebet falder i hak.

Beskyttelseskappe monteres (se Fig. F)

Træk bøjlen til at beskytte planterne fra leveringspositionen til opbevaringspositionen, før beskyttelseskappen monteres.

Anbring beskyttelseskappen (8) på trimmerhovedet og fastgør den med den medleverede skrue.

Er beskyttelseskappen monteret, må den ikke mere afmonteres.

Træk herefter bøjlen til at beskytte planterne i arbejdspositionen.

Ibrugtagning

▶ Bemærk: Sluk for haveredskabet og fjern akkuen, før indstillings- eller rengøringsarbejde gennemføres.
- Klippetråden fortsætter med at rotere i et par sekunder, efter at græstrimmeren er afbrudt. Vent, til motoren/skæretråden står helt stille, før græstrimmeren tændes igen.
▶ Sluk og tænd ikke for trimmeren flere gange hurtigt efter hinanden.
Det anbefales at bruge skæreelementer, der er godkendt af Bosch. Ved andre skæreelementer kan skæreresultatet afvige.

Akku lades

Akkuen er udstyret med en temperaturovervågning, som kun tillader ladning i et temperaturområde mellem 0 °C og 35 °C. Derved opnås en lang levetid for akkuen.

Bemærk: Akkuen er delvist opladet, när den udleveres. For at sikre at akkuen fungerer 100%, lades akkuen fuldstændigt i ladeaggregatet för første ibrugtagning.

Li-lon-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-Ion-akkuen er beskyttet mod dybafladning via „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes produktet med en beskyttelseskontakt: Haveredskabet arbejder ikke mere.

Tryk ikke mere på start-stop-kontakten efter automatisk slukning af produktet. Akkuen kan blive beskadiget.

Læs og overhold henvisningerne mht. bortskaffelse af akkuen.

Akku sættes i/tages ud (se Fig. G)

Bemærk: Anvendes ikke egnede akkuer, kan dette føre til fejlfunktioner eller til beskadigelse af produktet.

Sæt den opladte akku (6) i. Sikr, at akkuen er sat rigtigt i.

Akkuen (6) tages ud af produktet ved at trykke på akku-udløserknappen (5) og trække akkuen ud.

Opladning

Opladningen starter, så snart ladeaggregatets netstik sættes i stikdåsen og akkuen (6) placeres i ladeaggregatet (10).

Den intelligente ladeproces gør, at akkuens ladetilstand automatisk erkendes, og at den optimale ladestrøm vælges, afhængigt af akkutemperatur og akkuspænding.

Derved skånes akkuen, desuden er den altid opladet 100%, när den opbevares i ladeaggregatet.

Visningselementernes betydning

Blinklys akku-ladevisning

Opladningen vises med en blinkende akku-ladevisning.

Konstant lys akku-ladevisning

Konstant lys i akku-ladevisningen betyder, at akkuen er helt opladet, eller at akkuens temperatur er uden for det tilladte ladetemperaturområde, og at den derfor ikke kan oplades. Så

snart det tilladte temperaturområde er nået, lades akkuen.

Uden isat akku angiver konstant lys i akku-ladevisningen, at netstikket er sat i stikkontakten, og laderen er klar til brug.

Visningselementernes betydning (AL 1815 CV)

Blinklys akku-kontrollampe

Opladningen vises med en blinkende akku- kontrollampe.

Konstant lys akku-kontrollampe

Lyser akku-kontrollampen varigt, betyder det, at akkuen er helt opladet, eller at akkuens temen for det tilladte ladetemperaturområde og an lades. Så snart det tilladte temperaturområdes akkuen.

Er akkuen ikke sat i, betyder et konstant lys i akku-kontrollampen, at netstikket er sat i stikdåsen, og at ladeaggregatet er klart.

Visningselementernes betydning (AL 1830 CV/AL 1880 CV)

Blinklys (hurtigt) grøn akku-kontrollampe

Lynopladningen signaliseres ved, at den grønne akku-kontrollampe blinker hurtigt.

Bemærk: Hurtigopladningen er kun mulig, hvis akkuens temperatur er i det tilladte ladetemperaturområde, se afsnit "Tekniske data".

Blinklys (langsomt) grøn akku-kontrollampe

Når akkuen er ladet ca. 80%, blinkerden grønne akku-kontrollampe langsomt.

Akkuen kan tages ud og bruges med det samme.

Konstant lys grøn akku-kontrollampe

Det konstante lys på den grønne akku-kontrollampe angiver, at akkuen er helt opladet.

Uden isat akku angiver konstant lys på akku-kontrollampen, at netstikket er sat i stikkontakten, og laderen er klar til brug.

Konstant rød akku-kontrollampe

Når den røde akku-kontrollampe lyser kon- stant, er akkuens temperatur uden for det til-

ladte ladetemperaturområde, se afsnit "Tekniske data". Så snart det tilladte temperaturområde er nået, skifter ladeaggregatet automatisk til lynopladning.

Blinklys rød akku-kontrollampe

Blinklyset fra den røde akku-kontrollampe signaliserer en anden fejl på opladningen, se

afsnit "Fejl – Årsag og afhjælpning".

114 | Dansk

Betjening

Tænde og slukke (se Fig. H)

Produktet tændes ved først at trykke på kontaktpærren (3). Tryk derefter på start-stop-kontakten (4) og hold den nede.

Produktet slukkes ved at slippe start-stop-kontakten (4).

Græstrimning/kantskæring (se Fig. I)

Drej håndgrebet 180° mod skaftet for at positionere trimmerhovedet til græstrimning eller kantskæring. Slip knappen (2), drejemekanismen falder i hak. Drej nu hele maskinen i arbejdsposition.

Græstrimning

Bevæg græstrimmeren til højre og venstre og sørg for, at den altid holdes i en god afstand fra kroppen. Højere græs klippes i flere omgange.

Kantskæring

Før græstrimmeren langs med græskanterne. Undgå kontakt med faste overflader eller mure, da tråden ellers slides hurtigt.

Klipning rundt om træer og buske

Klip forsigtigt rundt om træer og buske, så de ikke kommer i kontakt med tråden. Planter kan dø, hvis barken beskadiges.

Tryk de to snipper på spolekappen sammen og fjern spolekappen (11). Fjern herefter den tomme spole (12).

Klip ca. 4,0 m tråd af reserverullen. Skub trådenden ind i spolens trådholder (13) og vikl tråden på, så den er fordelt ensartet og stram.

Skub den anden ende på tråden gennem hullet (14) i trimmerhovedet og sæt spolen ind i trimmerhovedet igen. Fastgør spolen med spolekappen (11).

Tråd fremføres (se Fig. M)

Trimmeren er udstyret med det halvautomatiske fremføringssystem. Systemet trykker 10 mm tråd ud, hver gang der trykkes på start-stop-kontakten (4).

Tryk på knappen (15) og træk tråden ud i den ønskede længde.

Fejlsøgning

Græstrimmer/græskanttrimmer

Symptom Mulig årsag Afhjælpning
Motoren går ikke i gang	Akkuen er afladt Oplad akkuen
	Akkuen er for kold/varm Opvarm/afkøl akkuen
Haveredskabet kører i intervaller	Start-stop-kontakten er defekt Kontakt Bosch kundeservicen
	Haveredskabets indvendige ledninger er beskadi- get	Kontakt Bosch kundeservicen
Haveredskabet er over- belastet	Græsset er for højt Klip græsset i flere omgange
Haveredskabet skærer ikke	Skæretråden er for kort/brækket Fremfør skæretråden manuelt
	Trådspolen er tom Erstat trådspolen
Skæretråden kan ikke fremføres	Skæretråden er viklet ind i spolen Kontroller trådspolen og vikl evt. skæretråden op igen
	Trådspolen er tom Påfyld trådspolen
Skæretråd trækkes til- bage ind i spole	Skæretråden er for kort/brækket Fjern spolen og sæt skæretråden ind igen (se Fig. J - L)
Skæretråden brækker igen og igen	Skæretråden er viklet ind i spolen Fjern spolen og vikl skæretråden op igen (se Fig. J - L)
	Ukorrekt håndtering af græstrimmer Trim kun med spidsen af skæretråden; undgå be- røring af sten, vægge og andre faste genstande.Fremfør skæretråden regelmæssigt for at bruge hele snitkredsdiameteren.
Store vibrationer Skæretråden er brækket		Træk skæretråden ud med manuel fremføring (se Fig. M)

Symptomer Mulig årsag Afhjælpning
Den røde akku-kontrollampe blinkerOpladning er ikke mulig	Akkuen er ikke sat (rigtigt) i Anbring akkuen korrekt på ladeaggregatet
	Akkukontakter er snavset Rengør akkukontakterne; f.eks. ved at sætte ak- kuen i og tage den ud flere gange eller erstatte den
	Akku defekt Skift akkuen
Akku-kontrollamper ly-ser ikke	Ladeaggregatets netstik er ikke sat (rigtigt) i Sæt netstikket (helt) ind i stikdåsen
	Stikdåse, netkabel eller ladeaggregat er defekt Kontrollér netspændingen, lad evt. ladeaggrega- tet blive kontrolleret af en autoriseret servicecen- ter for Bosch-el-værktøj

Produktets 10-cifrede varenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

Haveredskaber, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke haveredskaber og ak- kuer/batterier ud sammen med det almindelige husholdningsaff- fald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal affald af elektrisk og elektronisk udstyr (WEEE) og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Følg venligst henvisninger i afsnit (se "Transport", Side 115).

Svensk

Säkerhetsanvisningar

Indikeringselementens betydelse

battericeller). Batterispenningen må stemme overens med laderens batteriladespenning. Du må ikke lade batterier som ikke er oppladbare. Det kan ellers medføre brann og eksplosjon.

Hvis deler mangler eller er skadet må du henvende deg til forhandleren.

** nasjonalt

Illustrerte komponenter (se bilde A)

A) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Gresstrimmer/kanttrimmer EasyGrassCut 18-230 EasyGrassCut 18EasyGrassCut 18-26EasyGrassCut 18-260
Produktnummer	3 600 HC1 A.. 3 600 HC1 C..
Nominell spenningA)	V 18 18
TomgangsturtallA)	min-1	8500 8500
Diameter på trimmetråden mm 1,6 1,6
Diameter på klippesirkelen cm 23 26
Kapasitet av trådspolen m 4,0 4,0
innstillbart håndtak ● ●
Kantklipping ● ●

F 016 L94 030 | (04.06.2020) Bosch Power Tools

Gresstrimmer/kanttrimmer EasyGrassCut 18-230 EasyGrassCut 18
EasyGrassCut 18-26
EasyGrassCut 18-260

Vekt tilsvarende EPTA-Procedure01:2014 ^A)
- uten batteri kg 1,7 1,7
- med oppladbart batteri kg 2,1 2,1
Serienummer se typeskilt på hageredskapet
anbefalt omgivelsestemperatur ved lading	°C 0 ... +35 0 ... +35
tillatt omgivelsestemperatur under drift ^B) og ved lagring	°C -20 ... +50 -20 ... +50
Batteri Li-ioner Li-ioner
Nominell spenning V 18 18
Produktnummer/kapasitet
- 2 607 337 187 Ah 1,5 1,5
- 2 607 337 211 Ah 2,0 2,0
- 2 607 337 199 Ah 2,5 2,5
- 1 607 A35 07H Ah 4,0 4,0
- 1 607 A35 01Y Ah 6,0 6,0
Antall battericeller
- 2 607 337 187		5 5
- 2 607 337 211		5 5
- 2 607 337 199		5 5
- 1 607 A35 07H		10 10
- 1 607 A35 01Y		10 10

Hvis vernedekselet er montert, må det ikke lenger demonteres.

Blinkende lys på batteriladeindikator

Ladingen signaliseres ved at batteriladeindikatoren blinker.

Kontinuerlig lys batteriladeindikator

Det kontinuerlige lyset til batteriladeindikatoren signaliserer at batteriet er helt oppladet eller at temperaturen til batteriet ligger utenfor det tillatte

ladetemperaturområdet og derfor ikke kan lades opp. Så snart det tillatte temperaturområdet er nådd, lades batteriet opp.

Blinkende lys på batteriladeindikator

Ladingen signaliseres ved at batteriladeindikatoren blinker.

Kontinuerlig lys batteri-ladeindikator

Fjern batteriet før du skifter ut spolen.

Tarnekomplekt (vt joonist B)
