KULLANIM KILAVUZU EasyGrassCut 18260 BOSCH

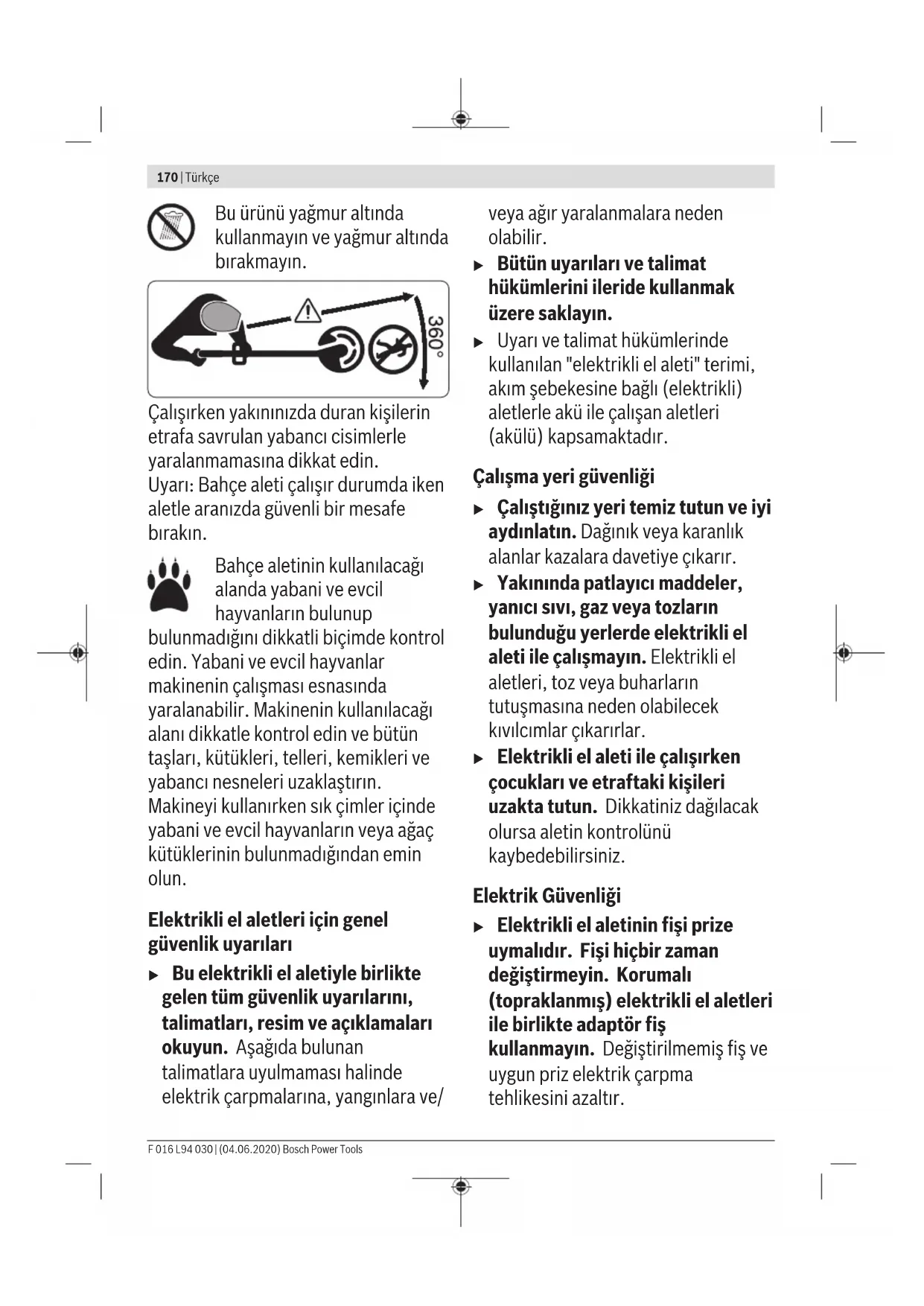

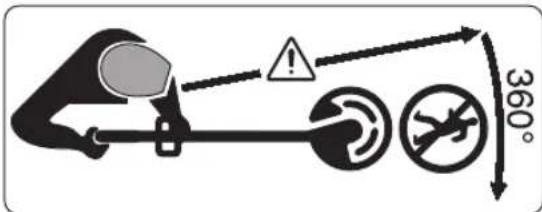

a.c. Aletle ilgili değildir. d.c. Bahçe aletinde ayarlama veya temizlik işleri yapmadan önce ve bahçe aletini uzun süre denetim dışı bırakacağınız zaman aküyü çıkarın. Koruyucu kulaklık ve gözlük kullanın. Bosch Power Tools F 016 L94 030 | (04.06.2020)170 | Türkçe Bu ürünü yağmur altında kullanmayın ve yağmur altında bırakmayın. Çalışırken yakınınızda duran kişilerin etrafa savrulan yabancı cisimlerle yaralanmamasına dikkat edin. Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın. Bahçe aletinin kullanılacağı alanda yabani ve evcil hayvanların bulunup bulunmadığını dikkatli biçimde kontrol edin. Yabani ve evcil hayvanlar makinenin çalışması esnasında yaralanabilir. Makinenin kullanılacağı alanı dikkatle kontrol edin ve bütün taşları, kütükleri, telleri, kemikleri ve yabancı nesneleri uzaklaştırın. Makineyi kullanırken sık çimler içinde yabani ve evcil hayvanların veya ağaç kütüklerinin bulunmadığından emin olun. Elektrikli el aletleri için genel güvenlik uyarıları u Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını, talimatları, resim ve açıklamaları okuyun. Aşağıda bulunan talimatlara uyulmaması halinde elektrik çarpmalarına, yangınlara ve/ veya ağır yaralanmalara neden olabilir. u Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. u Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" terimi, akım şebekesine bağlı (elektrikli) aletlerle akü ile çalışan aletleri (akülü) kapsamaktadır. Çalışma yeri güvenliği u Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. u Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. u Elektrikli el aleti ile çalışırken çocukları ve etraftaki kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz. Elektrik Güvenliği u Elektrikli el aletinin fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Korumalı (topraklanmış) elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. F 016 L94 030 | (04.06.2020) Bosch Power ToolsTürkçe | 171 u Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar. u Elektrikli el aletlerini yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. u Kabloya zarar vermeyin. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak çekmeyin veya kablodan çekerek fişi çıkarmayın. Kabloyu ateş, yanıcı ve/veya keskin ve hareket eden maddelerden uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. u Bir elektrikli el aleti ile açık havada çalışırken mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. u Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa mutlaka kaçak akım koruma rölesi kullanın. Kaçak akım koruma rölesi şalterinin kullanımı elektrik çarpma tehlikesini azaltır. Kişilerin Güvenliği u Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, kullandığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Elektrikli el aletini kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir. u Daima kişisel koruyucu donanım kullanın. Daima koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır. u Aleti yanlışlıkla çalıştırmaktan kaçının. Güç kaynağına ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve elektrikli el aleti açıkken fişi prize sokarsanız kazalara neden olabilirsiniz. u Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Elektrikli el aletinin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir. Bosch Power Tools F 016 L94 030 | (04.06.2020)172 | Türkçe u Çalışırken vücudunuz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede elektrikli el aletini beklenmedik durumlarda daha iyi kontrol edebilirsiniz. u Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı ve giysileriniz aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. u Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. u Aletleri sık kullanmanız sebebiyle onlara alışmış olmanız, güvenlik prensiplerine uymanızı önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir. Elektrikli el aletlerinin kullanımı ve bakımı u Elektrikli el aletini aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız. u Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. u Elektrikli el aletinde bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya elektrikli el aletini elinizden bırakırken fişi güç kaynağından çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. u Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir. u Elektrikli el aletinizin ve aksesuarlarınızın bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak çalışmasını engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Elektrikli el aletini kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerine yeterli bakım yapılmamasından kaynaklanır. F 016 L94 030 | (04.06.2020) Bosch Power ToolsTürkçe | 173 u Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. u Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir. u Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller. Akülü aletlerin özenli bakımı ve kullanımı Aküyü şu durumlarda çıkarın: – Alet kullanıcı tarafından terk edildiğinde – Bir blokajı gidermeden önce – Kontrol, temizlik işlemlerinden önce veya aletin kendinde bir çalışma yapmadan önce – Yabancı bir nesne alete çarptıktan sonra hasar olup olmadığını kontrol ederken – Alet aniden titreşim yapmaya başladığında hemen kontrol edin u Şarj cihazlarında daima üretici tarafından tavsiye edilen aküleri şarj edin. Belirli bir tür akü için geliştirilmiş bir şarj cihazında farklı bir akü şarj edildiğinde yangın tehlikesi ortaya çıkar. u Sadece ilgili elektrikli el aleti için öngörülen aküleri kullanın. Başka akülerin kullanımı yaralanmalara ve yangına neden olabilir. u Kullanım dışındaki aküleri büro ataçları, madeni paralar, çiviler, vidalar veya küçük madeni nesnelerden uzak tutun. Bunlar akü kontakları arasında köprüleme yapabilir. Akü kontakları arasındaki bir kısa devre yanıklara veya yangına neden olabilir. u Yanlış kullanım durumunda akünün içinden dışarıya sıvı sızabilir. Bu sıvıyla temas etmekten kaçının. Yanlışlıkla sıvıya temas ederseniz ilgili bölgeyi su ile yıkayın. Eğer dışarı sızan akü sıvısı gözlere temas edecek olursa hekime başvurun. Dışarı sızan sıvı cilt tahrişlerine ve yanıklara neden olabilir. u Hasarlı veya değiştirilmiş akü veya el aleti kullanmayın. Hasarlı veya değiştirilmiş aküler beklenmedik davranışlara yol açarak yangın, patlama ve yaralanmalara neden olabilir. u Akü veya aleti ateşe veya yüksek sıcaklıklara maruz bırakmayın. Ateşe veya 130°C üstündeki Bosch Power Tools F 016 L94 030 | (04.06.2020)174 | Türkçe sıcaklıklara maruz kalma patlamalara yol açabilir. u Tüm şarj talimatlarını uygulayın ve akü ya da aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin. Hatalı şarj veya belirtilen aralık dışındaki sıcaklıklarda şarj aküye zarar vererek yangın riskini yükseltebilir. Servis u Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede elektrikli el aletinin güvenliğini sürekli hale getirirsiniz. u Hasarlı akülerde onarım işlemi yapmayın. Akülerin onarımı sadece üretici veya yetkili servisler tarafından yapılmalıdır. Bahçe aletine ait güvenlik talimatı Kullanım u Kullanıcı bu ürünü her zaman usulüne uygun olarak kullanmak zorundadır. Mahalli koşulları dikkate alın. Çalışırken başkalarına, özellikle de çocuklara dikkat edin. u Çocukların ve fiziksel, duyusal veya zihni yetenekleri sınırlı olan veya yeterli deneyim ve/veya bilgiye sahip olmayan ve/veya aletin nasıl kullanılacağına dair talimat almayan kişilerin bu ürünü kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. u Ürün ile oynamamaları için çocuklara göz kulak olunmalıdır. Kullanım u Çalışırken bahçe aletini iki elinizle sıkıca tutun ve duruşunuzun güvenli olmasına dikkat edin. Bu bahçe aleti iki elle daha iyi yönlendirilir. u Elinizden bırakmadan önce bahçe aletinin tam olarak durmasını bekleyin. u Bahçe aleti hiçbir zaman arızalı koruyucu kapak, muhafaza ile veya güvenlik donanımı olmadan kullanmayın. Bu parçaların doğru monte edildiğinden emin olun. Bahçe aleti hiçbir zaman eksik montajla veya yetkili servis tarafından değiştirilmeden kullanmayın. u Kablo hasar gördüğünde veya aşındığında bahçe aletini kullanmayın. u Metal dışı kesme elemanlarını hiçbir zaman metal kesme elemanları ile değiştirmeyin. u Yeterli kalifikasyona sahip değilseniz bahçe aletini hiçbir zaman kendiniz tamir etmeyin. u Başkaları ve evcil hayvanlar bahçe aleti kullanılırken yeterli uzaklıkta bulunmalıdır. Aleti kullanın kişi çalışma alanındaki üçüncü kişilerden sorumludur. F 016 L94 030 | (04.06.2020) Bosch Power ToolsTürkçe | 175 u Bıçağı tutmadan önce tam olarak durmasını bekleyin. Motor kapatıldıktan sonra da bıçak bir süre serbest dönüşte döner ve yaralanmalara neden olabilir. u Sadece gün ışığında veya iyi aydınlatılmış ortamlarda çalışın. u Kötü hava koşullarında, özellikle gelmekte olan fırtınadan önce misinalı çim biçme makinesi ile çalışmayın. u Çim biçme makinesini ıslak çimlerde kullandığınızda performansı düşebilir. u Taşımadan önce bahçe aletini kapatın ve aküyü çıkarın. u Bahçe aleti ile daima güvenli bir çalışma konumunda çalışmaya dikkat edin. Ellerinizi ve ayaklarınızı dönen parçalardan güvenli uzaklıkta tutun. u Çalışırken düşmemek için dengenizi korumaya dikkat edin. u Yere yerleştirirken bahçe aletine takılıp tökezlememeye dikkat edin. u Bobini değiştirmeden önce aküyü çıkarın. u Çim biçme makinesini düzenli aralıklarla kontrol edin ve bakımını yapın. u Ürünü temizlerken veya misinayı değiştirirken daima koruyucu iş eldivenleri kullanın. u Misinayı kesen bıçak tarafından yaralanmamaya dikkat edin. Misinayı sardıktan sonra misinalı çim biçme makinesini açmadan önce daima yatay konuma çevirin. Bahçe aletini kapatın ve aküyü çıkarın: – Bahçe aletini belirli bir süre denetim dışı bıraktığınızda – Bobini değiştirmeden önce – Temizliğe veya çim biçme makinesinde bir çalışmaya başlamadan önce – Misinalı çim biçme makinesini depolamadan önce u Ürünü kuru, kapalı ve çocukların erişemeyeceği bir yerde saklayın. Ürünün üzerine başka nesneler yerleştirmeyin. u Bahçe aletini baston olarak kullanmayın. Akü ile optimum çalışma açıklaması u Aküyü açmayın. Kısa devre tehlikesi vardır. Aküyü ısıya (örneğin sürekli güneş ışınına), ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır. u Aküde hasar oluşacak olursa veya akü usulüne aykırı biçimde kullanılacak olursa buhar ortaya çıkabilir. Bulunduğunuz yeri havalandırın ve şikayetler oluşursa hekime başvurun. Dışarı çıkabilecek bu buharlar solunum yollarını tahriş edebilir. u Aküyü sadece üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur. u Çivi veya tornavida gibi sivri, kesin nesneler veya dıştan kuvvet Bosch Power Tools F 016 L94 030 | (04.06.2020)176 | Türkçe uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir. u Aküye kısa devre yaptırmayın. Patlama tehlikesi vardır. u Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin. Şarj cihazları için güvenlik talimatı Güvenlik talimatının bütün hükümlerini ve uyarıları okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Güvenlik talimatı hükümlerini ve uyarıları ileride kullanmak üzere güvenli bir yerde saklayın. u Şarj cihazını ancak bütün işlevlerini ve talimatı okuyup öğrendikten sonra kullanın. u Çocukların ve fiziksel, duyusal veya zihni yetenekleri sınırlı olan veya yeterli deneyim ve/veya bilgiye sahip olmayan ve/veya aletin nasıl kullanılacağına dair talimat almayan kişilerin şarj aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. u Çocuklara göz kulak olun. Bu şekilde çocukların şarj cihazı ile oynamasını önlersiniz. u Sadece 1,5 Ah (5 akü hücresinden itibaren) kapasiteden itibaren Bosch lityum iyon aküleri şarj edin. Akünün gerilimi şarj cihazının akü şarj gerilimine uygun olmalıdır. Tekrar şarj edilemeyen aküleri şarj etmeyin. Başka akülerin şarj edilmesi durumunda yangın ve patlama tehlikesi vardır. Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sızması elektrik çarpma tehlikesini artırır. u Şarj cihazını temiz tutun. Kirlenme elektrik çarpma tehlikesini artırır. u Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın ve sadece orijinal yedek parça kullanma koşulu ile sadece kalifiye uzman personele onartın. Hasarlı şarj cihazları, kablolar ve fişler elektrik çarpma riskini artırır. u Şarj cihazını kolay alevlenir zeminler üzerinde (örneğin kağıt, kumaş vb.) ve yanıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Şarj işlemi esnasında şarj cihazından çıkan ısı nedeniyle yangın tehlikesi vardır. u Şarj cihazının havalandırma aralıklarının üstünü kapatmayın. F 016 L94 030 | (04.06.2020) Bosch Power ToolsTürkçe | 177 Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir ve doğru işlev göremez. u Yüksek elektriksel güvenlik için maksimum 30 mA tetikleme akımlı bir hatalı akım koruma şalteri kullanılmasını tavsiye ederiz. Aleti kullanmaya başlamadan önce FI koruyucu şalteri kontrol edin. Semboller Aşağıdaki semboller kullanım kılavuzunun okunması ve anlaşılmasında önem taşır. Sembolleri ve anlamlarını hafızanıza iyice yerleştirin. Sembolleri doğru olarak yorumlamanız size ürünü daha iyi ve daha güvenli kullanma olanağı sağlar. Sembol Anlamı Hareket yönü Reaksiyon yönü Koruyucu eldiven kullanın Ağırlığı Açma Kapama Müsaade edilen davranış Yasak işlem CLICK! Duyulabilir gürültü Aksesuar/Yedek parça Usulüne uygun kullanım Bu bahçe aleti evsel alanlarda çimlerin, yabani otların ve ısırgan otlarının biçilmesi için tasarlanmıştır. Bu alet, meyilli alanlarda, geleneksel çim biçme makinelerinin erişemeyeceği engellerin ve çim kenarlarının altında yetişen çimlerin biçilmesi için geliştirilmiştir. Bu bahçe aleti motorlu tırpan olarak kullanılmak üzere tasarlanmamıştır. Bu bahçe aleti ticari ve sınai kullanım için tasarlanmamıştır. Teslimat kapsamı (Bakınız: Resim B) Bahçe aletini ambalajından dikkatli biçimde çıkarın ve aşağıdaki parçaların eksik olup olmadığını kontrol edin: – Misinalı çim biçme makinesi – Koruyucu kapak – Akü** – Şarj cihazı** – Kullanım kılavuzu Eğer parçalar eksik veya hasarlı ise yetkili satıcınıza başvurun. ** Ülkelere özgü Şekli gösterilen elemanlar (Bakınız: Resim A) Şekli gösterilen elemanların numaraları grafik sayfasındaki ürün resminin üstündeki numaralarla aynıdır. (1) Konumu ayarlanabilir tutamak (2) Misinalı çim biçme/kenar kesme tuşu (3) Açma/kapama şalteri emniyeti (4) Açma/kapama şalteri (5) Akü boşa alma tuşu (6) Akü

(7) Tutamak ayarı için kilit açma tertibatı (8) Koruyucu kapak (9) Taşıma emniyeti (10) Şarj cihazı

(11) Bobin kapağı (12) Bobin (13) Misine yuvası (14) Misina kılavuzu için delik (15) Misina besleme düğmesi

Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz. Bosch Power Tools F 016 L94 030 | (04.06.2020)178 | Türkçe Teknik veriler Misinalı çim biçme makinesi/misinalı kenar biçme makinesi EasyGrassCut 18-230 EasyGrassCut 18 EasyGrassCut 18-26 EasyGrassCut 18-260 Ürün kodu 3 600 HC1 A.. 3 600 HC1 C.. Anma gerilimi

V 18 18 Boştaki devir sayısı

Misina çapı mm 1,6 1,6 Kesme dairesi çapı cm 23 26 Misina bobini kapasitesi m 4,0 4,0 Konumu ayarlanabilir tutamak ● ● Kenar kesme ● ● Ağırlığı EPTA‑Procedure 01:2014’e göre

– Aküsüz kg 1,7 1,7 – akü ile kg 2,1 2,1 Seri numarası (Serial Number) bahçe aletindeki tip etiketine bakın Şarj sırasında önerilen ortam sıcaklığı °C (0) ... +35 (0) ... +35 İşletim ve depolama sırasında izin verilen ortam sıcaklığı

Kullanılan aküye bağlıdır

<0°C sıcaklıklarda sınırlı performans Şarj cihazı AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV Ürün kodu EU 2 607 226 385 2 607 226 0.. 2 607 225 965 2 607 226 1.. UK 2 607 226 387 2 607 226 0.. 2 607 225 967 2 607 226 1.. Şarj akımı A 1,0 1,5 3,0 8,0 Şarj süresi (akü boş durumda) – 1,5Ah’li akü dk 94 63 33 27 – 2,0Ah’li akü dk 124 84 45 30 F 016 L94 030 | (04.06.2020) Bosch Power ToolsTürkçe | 179 Şarj cihazı AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV – 2,5Ah’li akü dk 154 105 60 36 – 4,0Ah’li akü dk 244 168 95 35 – 6,0Ah’li akü dk 364 260 130 62 Ağırlığı EPTA‑Procedure 01:2014’e göre kg 0,17 0,38 0,40 0,60 Koruma sınıfı / II / II / II / II Gürültü/Titreşim bilgisi 3 600 HC1 A.. 3 600 HC1 C.. Gürültü emisyon değerleri EN 50636-2-91 standardına göre belirlenmektedir Aletin A-değerlendirmeli gürültü seviyesi tipik olarak şu kadardır: – Ses basıncı seviyesi dB(A)

– Tolerans K dB = 2,5 = 2,5 – Gürültü emisyonu seviyesi dB(A)

– Tolerans K dB = 1,0 = 1,0 Toplam titreşim değerleri ah (üç yönün vektör toplamı) ve tolerans K EN 50636-2-91 uyarınca belirlenmektedir – Titreşim emisyon değeri a

= 1,5 = 1,5 Montaj ve işletim İşlemin amacı Şekil Sayfa Şekli gösterilen elemanlar

Taşıma emniyetinin çıkarılması

Tutamağın ayarlanması

Koruyucu kapağın takılması

Akü şarjı ve takılması

Misinalı çim biçme/kenar kesme çevrimi

Misina bobininin takılması

Bakım, temizlik ve depolama

Montaj u Dikkat: Aşağıdaki durumlarda bahçe aletini kapatın ve şebeke bağlantı fişini prizden çekin: Şaft ekleme (Bakınız: Resimler C ve D) Not: Eklenen bir şaft artık sökülemez. Taşıma emniyetini (9) çıkarın. Şaft elemanlarını işitilir biçimde kavrama yapıncaya kadar birbirine takın. Tutamağın takılması ve konumunun ayarlanması (Bakınız: Resim E) Tutamak (1) çeşitli pozisyonlara getirilebilir. Tutamak konumu ayarını değiştirmek için tuşlara (7) basın ve tutamağı istediğiniz pozisyona getirin. Tutamağın kavrama yapması için tuşları (7) bırakın. Koruyucu kapağın takılması (Bakınız: Resim F) Koruyucu kapağı takmadan önce, bitkileri korumak için kolu teslimat pozisyonundan depolama pozisyonuna çekin. Koruyucu kapağı (8) misinalı çim biçme makinesinin başına yerleştirin ve alet ekinde teslim edilen vida ile sabitleyin. Koruyucu kapak takılı ise artık sökülemez. Daha sonra bitkileri korumak için kolu çalışma pozisyonuna çekin. İşletime alma u Dikkat: Ayar ve temizlik işlerine başlamadan önce bahçe aletini kapatın ve aküyü çıkarın. u Misinalı çim biçme makinesi kapatıldıktan sonra kesici misina birkaç saniye daha döner. Misinalı çim biçme makinesini tekrar çalıştırmadan önce motor/kesici misina tam olarak duruncaya kadar bekleyin. u Çok kısa aralıklarla arka arkaya kapama-açma yapmayın. Bosch Power Tools F 016 L94 030 | (04.06.2020)180 | Türkçe u Bosch tarafından izin verilen kesici elemanların kullanılmasını tavsiye ederiz. Başka kesici elemanlar kullanıldığında kesme sonucunda farkılıklar olabilir. Akünün şarjı Akü bir sıcaklık kontrol sistemi ile donatılmış olup, bu sistem akünün sadece 0°C ile 35°C arasında şarjına izin verir. Bu yolla uzun bir akü kullanım ömrü sağlanır. Not: Akü kısmi şarjlı olarak teslim edilir. Aküden tam performansı alabilmek için aküyü şarj cihazı içinde tam olarak şarj edin. Lityum iyon akü kullanım ömrü kısalmaksızın istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez. Lityum iyon akü „Electronic Cell Protection (ECP)“ sistemi ile derin deşarja karşı korunmalıdır. Akü boşaldığında ürün bir koruyucu devre üzerinden kapatılır: Bahçe aleti artık çalışmaz. Ürün otomatik olarak kapandığında açma/kapama şalteri üzerine bastırmaya devam etmeyin. Akü hasar görebilir. Akülerin atılmasına ilişkin uyarıları dikkate alın. Akünün takılması/çıkarılması (Bakınız: Resim G) Not: Uygun aküler kullanılmadığı takdirde işlev bozuklukları ve aletin hasar görme riski vardır. Şarj edilmiş aküyü (6) yerine yerleştirin. Akünün tam olarak yerine yerleştirildiğinden emin olun. Aküyü (6) aletten çıkarmak için akü yuvası boşa alma tuşuna (5) basın ve aküyü çekerek çıkarın. Şarj işlemi Şarj cihazının şebeke bağlantı fişi prize takıldıktan ve akü (6) şarj cihazı (10) içine yerleştirildikten sonra şarj işlemi başlar. Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ile akü gerilimine bağlı olarak optimum şarj akımı ayarlanır. Bu yolla akü korunur ve şarj cihazı içinde daima tam şarjlı olarak kalır. Gösterge elemanlarının anlamı Akü şarj göstergesi yanıp sönen ışık Şarj işlemi akü şarj göstergesinin yanıp sönmesi ile bildirilir. Akü şarj göstergesinin sürekli yanması Akü şarj göstergesinin sürekli yanması akünün tam olarak şarj olduğunu veya akü sıcaklığının müsaade edilen sıcaklık arasında olmaması nedeni ile şarj işleminin yapılamadığını gösterir. Müsaade edilen sıcaklık aralığına ulaşılınca akü şarj olur. Akü takılı değilken sürekli yanan akü şarj göstergesi fişin prize takılı ve şarj cihazının işletmeye hazır olduğunu gösterir. Gösterge elamanlarının anlamı (AL1815CV) Akü şarj göstergesi yanıp sönen ışık Şarj işlemi akü şarj göstergesinin yanıp sönmesi ile bildirilir. Akü şarj göstergesinin sürekli yanması Full Akü şarj göstergesinin sürekli olarak yanması akünün tam olarak şarj olduğunu veya akü sıcaklığının müsaade edilen sıcaklık arasında olmaması nedeni ile şarj işleminin yapılamadığını gösterir. Müsaade edilen sıcaklık aralığına ulaşılınca akü şarj olur. Akü olmadan akü şarj göstergesinin sürekli yanması, şebeke fişinin prize takılı olduğunu ve şarj cihazının işletime hazır olduğunu bildirir. Gösterge elamanlarının anlamı (AL1830CV/ AL1880CV) Akü şarj göstergesinin yeşil olarak yanıp sönmesi Hızlı şarj işlemi hızla yanıp sönen yeşil akü şarj göstergesi ile gösterilir. Uyarı: Hızlı şarj işlemi ancak akü müsaade edilen sıcaklık aralığında iken mümkündür, bakınız: bölüm „Teknik veriler“. Akü şarj göstergesinin yeşil olarak yanıp sönmesi (yavaş tempoda) Akü yaklaşık %80 dolu olduğunda yeşil akü şarj göstergesi yavaş tempoda yanıp söner. Akü hemen kullanılmak üzere çıkarılabilir. Yeşil akü şarj göstergesinin sürekli yanması Full Sürekli yanan yeşil akü şarj göstergesi akünün tam olarak şarj olduğunu gösterir. Akü takılı değilken sürekli yanan akü şarj göstergesi fişin prize takılı ve şarj cihazının işletmeye hazır olduğunu gösterir. Akü şarj göstergesinin kırmızı olarak sürekli yanması Akü şarj göstergesinin sürekli olarak kırmızı yanması akü sıcaklığının izin verilen şarj sıcaklığı aralığı dışında olduğunu bildirir, bakınız Bölüm „Teknik veriler“. Müsaade edilen sıcaklık aralığına ulaşıldığında şarj cihazı otomatik olarak hızlı şarj işlemine geçer. Akü şarj göstergesinin kırmızı olarak yanıp sönmesi Akü şarj göstergesinin kırmızı olarak yanıp sönmesi şarj işlemindeki başka bir hatayı gösterir, bakınız Bölüm „Hata – Nedeni ve giderilme yöntemi“. Kullanım Açma/kapama (Bakınız: Resim H) Aleti açmak için önce kapama emniyetine (3) basın. Daha sonra açma/kapama şalterine (4) basın ve şalteri basılı tutun. Aleti kapatmak için açma/kapama şalterini (4) bırakın. F 016 L94 030 | (04.06.2020) Bosch Power ToolsTürkçe | 181 Misinalı çim biçme/kenar kesme (Bakınız: Resim

Misinalı çim biçme makinesinin başını çim biçmeye veya kenar kesmeye konumlandırmak için tutamağı şafta göre180° çevirin. Tuşu (2) bırakın, dönme mekanizma kavrama yapar. Şimdi de makineyi bir bütün olarak çalışma pozisyonuna çevirin. Misinalı çim biçme Misinalı çim biçme makinesini sola veya sağa hareket ettirin ve çalışırken bedeninizin aletten yeterli uzaklıkla olmasına dikkat edin. Uzun çimleri kademeler halinde kesin. Kenar kesme Misinalı çim biçme makinesini çim kenarı boyunca hareket ettirin. Misinanın kısa sürede aşınmasını önlemek için sert yüzeylerle veya duvarlarla temastan kaçının. Ağaçların ve çalılıkların etrafını kesme Misinanın temas etmemesi için ağaç ve çalılıkların etrafını dikkatli kesin. Gövdeleri zarar gören bitkiler kurur. Bobinin sökülmesi, misinanın sarılması ve bobinin tekrar takılması (Bakınız: Resimler J ile L arası) u Bobini değiştirmeden önce aküyü çıkarın. Bobin kapağının (muhafazasının) iki laşesini birbirine doğru bastırın ve bobin muhafazasını (11) çıkarın. Daha sonra boş bobini (12) çıkarın. Besleme makarasından yaklaşık 4,0 m misina kesin. Misinanın ucunu misina yuvasına (13) itin ve misinayı düzgün ve eşit biçimde sarın. Misinanın diğer ucunu misinalı çim biçme makinesinin başındaki delikten (14) geçirin ve bobini tekrar misinalı çim biçme makinesinin başına yerleştirin. Bobini bobin muhafazasını (11) takarak sabitleyin. Misina besleme (Bakınız: Resim M) Yarı otomatik misina besleme Bu misinalı çim biçme makinesi yarı otomatik besleme sistemi ile donatılmıştır. Bu sistem, açma/kapama şalterine (4) her basılışta 10 mm misina çıkarır. Manüel misina besleme Düğmeye (15) basın ve misinayı istediğiniz uzunlukta dışarı çekin. Hata arama d.c. Misinalı çim biçme makinesi/misinalı kenar biçme makinesi Hata göstergesi Olası neden Giderilme yöntemi Motor çalışmıyor Akü boşalmış durumda Aküyü şarj edin Akü çok soğuk veya çok sıcak Aküyü ısıtın veya soğutun Bahçe aleti kesintili olarak çalışıyor Açma/kapama şalteri arızalı Bosch Müşteri Servisine başvurun Bahçe aletinin içindeki kablo sisteminde hata var Bosch Müşteri Servisine başvurun Bahçe aleti zorlanıyor Çimler çok yüksek Çimleri kademeli olarak kesin Bahçe aleti kesme yapmıyor Kesici misina çok kısa/kopmuş durumda Misinayı manüel besleyin Misina bobini boş Misina bobini yenileme Misina beslenmiyor Misina bobinde sarılmış Misina bobinini kontrol edin ve gerekiyorsa misinayı yeniden sarın Misina bobini boş Misina bobinini doldurun Misina bobine geri çekiliyor Kesici misina çok kısa/kopmuş durumda Bobini çıkarın ve misinayı yeniden sarın (Bakınız: Resimler J − L) Misina sık sık kopuyor Misina bobinde sarılmış Bobini çıkarın ve misinayı yeniden sarın (Bakınız: Resimler J − L) Misinalı çim biçme makinesinin hatalı kullanılıyor Sadece kesici misinanın ucuyla biçme yapın; taşlara, duvarlara veya başka sert nesnelere temastan kaçının. Bütün kesme çapında yararlanabilmek için kesici misinaları düzenli olarak besleyin. Bosch Power Tools F 016 L94 030 | (04.06.2020)182 | Türkçe Hata göstergesi Olası neden Giderilme yöntemi Aşırı titreşim var Misina kopmuş durumda Kesme sistemi hasarlı Bobin gövdesi ile misina besleme düğmesi arasında çim var Misina besleme deliğinde çim var Misinayı manüel besleme ile dışarı çekin (Bakınız: Resim M) Bosch Müşteri Servisine başvurun Bobin muhafazasını çıkarın ve çimi temizleyin Çimi misina besleme deliğinden temizleyin Akü ve şarj cihazı Hata göstergesi Olası neden Giderilme yöntemi Kırmızı akü şarj göstergesi yanıp sönüyor Şarj işlemi mümkün değil Akü takılı (doğru takılı) değil Akü şarj cihazına doğru olarak yerleştirin Akü kontakları kirli Akü kontaklarını temizleyin; örneğin aküyü birkaç kez takıp çıkararak. Gerekiyorsa aküyü yenileyin Akü arızalı Aküyü yenileyin Akü şarj göstergeleri yanmıyor Şarj cihazının şebeke fişi takılı değil veya doğru takılı değil Şebeke fişini tam olarak prize takın Priz, şebeke kablosu veya şarj cihazı arızalı Şebeke gerilimini kontrol edin, gerekiyorsa şarj cihazını Bosch elektrikli el aletleri için yetkili bir serviste kontrol ettirin Müşteri servisi ve uygulama danışmanlığı www.bosch-garden.com Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 5 yıl hazır tutar. Türkçe Marmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti. Tersane cd. Zencefil Sok.No:6 Karaköy Beyoğlu / İstanbul Tel.: +90 212 2974320 Fax: +90 212 2507200 E-mail: info@marmarabps.com Bağrıaçıklar Oto Elektrik Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu / Konya Tel.: +90 332 2354576 Tel.: +90 332 2331952 Fax: +90 332 2363492 E-mail: bagriaciklarotoelektrik@gmail.com Akgül Motor Bobinaj San. Ve Tİc. Ltd. Şti Alaaddinbey Mahallesi 637. Sokak No:48/C Nilüfer / Bursa Tel: +902244435424 Fax: +902242710086 E-mail: info@akgulbobinaj.com Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan / KAYSERİ Tel.: +90 352 3364216 Tel.: +90 352 3206241 Fax: +90 352 3206242 E-mail: gunay@ankarali.com.tr Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24/C Canik / Samsun Tel.: +90 362 2289090 Fax: +90 362 2289090 E-mail: bpsasalbobinaj@hotmail.com Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti. 10021 Sok. No: 11 AOSB Çiğli / İzmir Tel.: +90232 3768074 Fax: +90 232 3768075 E-mail: boschservis@aygem.com.tr Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi ve Ticaret Ltd. Şti. Karaağaç Mah. Sümerbank Cad. No:18/4 Merkez / Erzincan Tel.: +90 446 2230959 Fax: +90 446 2240132 E-mail: bilgi@korfezelektrik.com.tr Bosch Sanayi ve Ticaret A.Ş. Elektrikli El Aletleri Aydınevler Mah. İnönü Cad. No: 20 Küçükyalı Ofis Park A Blok 34854 Maltepe-İstanbul Tel.: 444 80 10 Fax: +90 216 432 00 82 E-mail: iletisim@bosch.com.tr www.bosch.com.tr Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler F 016 L94 030 | (04.06.2020) Bosch Power ToolsPolski | 183 Ulus / Ankara Tel.: +90 312 3415142 Tel.: +90 312 3410302 Fax: +90 312 3410203 E-mail: bulsanbobinaj@gmail.com Çözüm Bobinaj Küsget San.Sit.A Blok 11Nolu Cd.No:49/A Şehitkamil/Gaziantep Tel.: +90 342 2351507 Fax: +90 342 2351508 E-mail: cozumbobinaj2@hotmail.com Onarım Bobinaj Raif Paşa Caddesi Çay Mahallesi No:67 İskenderun / HATAY Tel:+903266137546 E-mail: onarim_bobinaj31@mynet.com Faz Makine Bobinaj Cumhuriyet Mah. Sanayi Sitesi Motor İşleri Bölümü 663 Sk. No:18 Murat Paşa / Antalya Tel.: +90 242 3465876 Tel.: +90 242 3462885 Fax: +90 242 3341980 E-mail: info@fazmakina.com.tr Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü / İstanbul Tel.: +90 212 8720066 Fax: +90 212 8724111 E-mail: gunsahelektrik@ttmail.com Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti. Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir / İzmir Tel.: +90 232 4571465 Tel.: +90 232 4584480 Fax: +90 232 4573719 E-mail: info@sezmenbobinaj.com.tr Üstündağ Bobinaj ve Soğutma Sanayi Nusretiye Mah. Boyacılar Aralığı No: 9 Çorlu / Tekirdağ Tel.: +90 282 6512884 Fax: +90 282 6521966 E-mail: info@ustundagsogutma.com

IŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A Merkez / ADANA Tel.: +903223599710 -3521379 Fax: +903223591323 E-mail: isiklar@isiklarelektrik.com Nakliye Alet içindeki lityum iyon (Li-Ionen) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır. Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun. Tasfiye Bahçe aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu bir biçimde tasfiye edilmek üzere geri dönüşüm merkezine yollanmak zorundadır. Bahçe aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın! Sadece AB üyesi ülkeler için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır. Aküler/Bataryalar: Li-Ion: Lütfen (Bakınız „Nakliye“, Sayfa183) bölümündeki uyarı ve açıklamalara uyun. Polski Wskazówki bezpieczeństwa Uwaga! Poniższe wskazówki należy dokładnie przeczytać. Należy zapo- znać się z elementami sterującymi i prawidłową obsługą zakupionego produktu. Instrukcję eksploatacji należy zachować istarannie prze- chowywać w celu dalszego zastoso- wania. Bosch Power Tools F 016 L94 030 | (04.06.2020)184 | Polski Wyjaśnienie symboli umieszczonych na narzędziu ogrodowym Ogólna wskazówka ostrzega- jąca przed potencjalnym za- grożeniem. Przeczytać niniej- szą instrukcję eksploatacji. Należy zwrócić uwagę, aby osoby znajdujące się w pobli- żu nie zostały skaleczone przez odrzucone wióry bądź inne ciała obce. Ostrzeżenie: Podczas pracy urządzenia należy zachować bezpieczną odległość.

AB Uygunluk beyanı Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan ederiz. Misinalı çim biçme ma- kinesi/misinalı kenar biçme makinesi Ürün kodu

3 600 HC1 A.. : 2000/14/EC: Ölçülen ses gücü seviyesi 82dB(A), tolerans K = 1,0dB, garanti edilen ses gücü seviye- si 88dB(A) 3 600 HC1 C.. : 2000/14/EC: Ölçülen ses gücü seviyesi 85dB(A), tolerans K = 1,0dB, garanti edilen ses gücü seviye- si 86dB(A) Uygunluk değerlendirme yöntemi ek VI uyarınca. Ürün kategorisi: 33 Onaylanmış kuruluş: DEKRA Certification B.V. Meander 1051, P.O. Box 5185, 6802 ED Arnhem, Netherlands, Nr.
