| Toote tüüp | Niiduk / äärelõikur (juhtmeta) |
| Mark | Bosch |
| Mudel | EasyGrassCut 18-260 |
| Artikli number | 3 600 HC1 C.. |
| Nimipinge | 18 V |
| Tühikäigu pöörete arv | 8500 min⁻¹ |
| Lõikeläbimõõt | 26 cm |
| Traadi läbimõõt | 1,6 mm |
| Traadipooli mahutavus | 4 m |
| Kaal (ilma akuta) | 1,7 kg |
| Kaal (koos akuga) | 2,1 kg |
| Aku tüüp | Liitiumioon (18 V, saadaolevad mahud: 1,5 / 2,0 / 2,5 / 4,0 / 6,0 Ah) |
| Ühilduv laadija | AL 1810 CV, AL 1815 CV, AL 1830 CV, AL 1880 CV |
| Laadimisaeg (2,0 Ah, AL 1830 CV) | 45 min |
| Peamised funktsioonid | Niiduk, äärelõikur, reguleeritav käepide, poolautomaatne traadi etteanne, lülitus niitmine/äärelõikamine |
| Helirõhk | 74 dB(A) |
| Heli intensiivsuse tase | 85 dB(A) |
| Vibratsioon (koguväärtus) | < 2,5 m/s² |
| Laadimistemperatuuri vahemik | 0 °C kuni +35 °C |
| Kasutus- ja ladustamistemperatuuri vahemik | -20 °C kuni +50 °C |
| Ohutus | Kaitse väljalülitus sügavtühjenemise korral, sisselülitustõkis, kaitsekate, taaskäivitustõkis |
| Hooldus ja puhastus | Enne puhastamist eemaldage aku; puhastage pehme harjaga; hoida kuivas ja suletud kohas |
| Varuosad ja remonditavus | Boschi müügijärgne teenindus: vajalik on artikli number; varuosad saadaval veebis; remont ainult kvalifitseeritud personali poolt |
| Karbi sisu | Äärelõikur, kaitsekate, aku, laadija, kasutusjuhend |
| Garantii | Tutvuge tootega kaasasolevate garantiitingimustega |
Korduma kippuvad küsimused - EasyGrassCut 18260 BOSCH
Kasutajate küsimused teemal EasyGrassCut 18260 BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Põõsasaagid PDF-formaadis tasuta! Leidke oma juhend EasyGrassCut 18260 - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. EasyGrassCut 18260 kaubamärgi BOSCH.
KASUTUSJUHEND EasyGrassCut 18260 BOSCH
et Algupārane kasutusluhend
Eesti...... Lehekülg 374

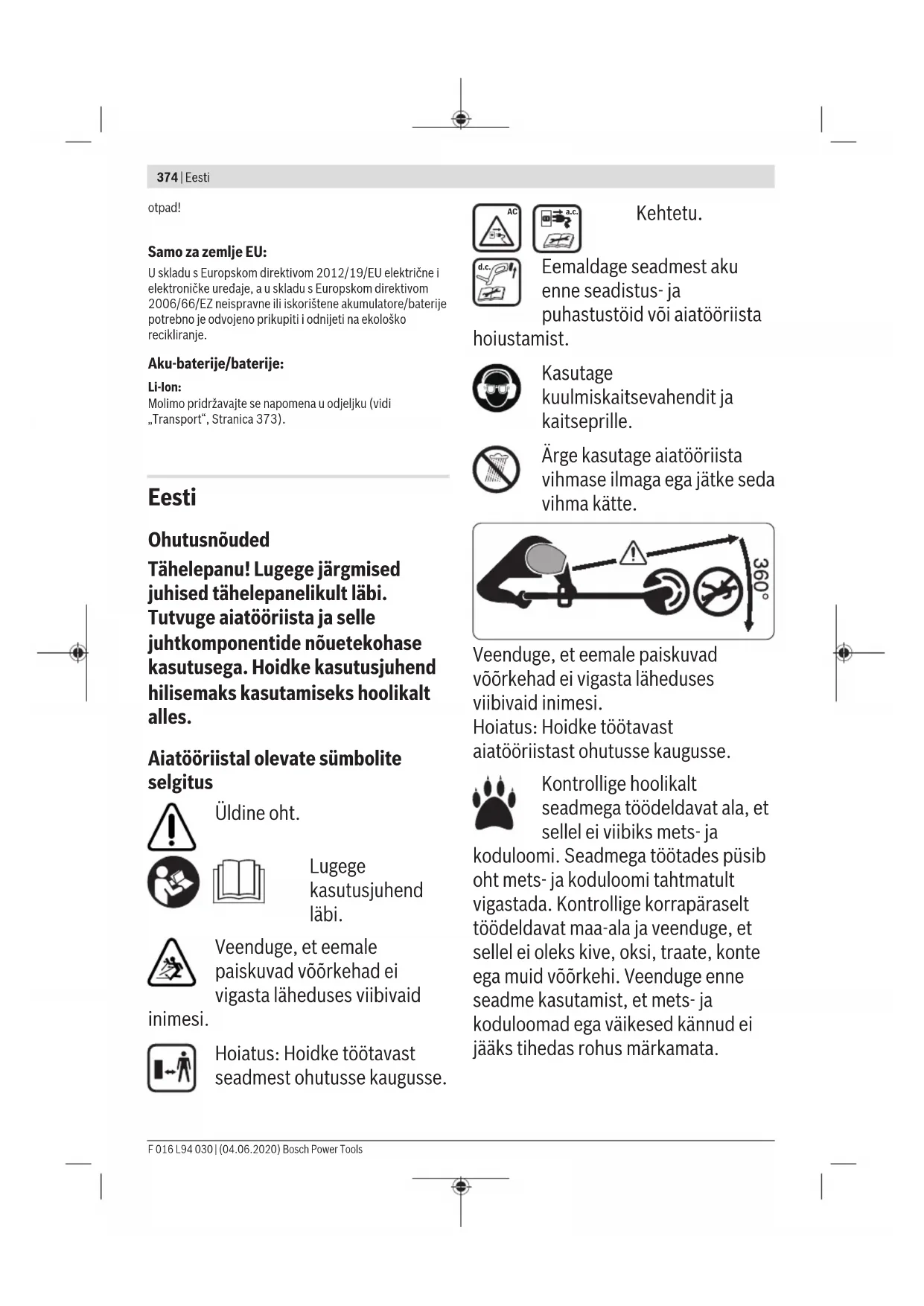

Tähelepanu! Lugege järgmised juhised tähelepanelikult läbi. Tutvuge aiatööriista ja selle juhtkomponentide nõuetekohase kasutusega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles.
Aiatööriistal olevate sümbolite selgitus
Üldine oht.
Lugege kasutusjuhend läbi.
Veenduge, et eemale paiskuvad võõrkehad ei vigasta läheduses viibivaid
inimesi.
Hoiatus: Hoidke töötavast seadmest ohutusse kaugusse.
Kehtetu.
Eemaldage seadmest aku enne seadistus- ja puhastustöid või aiatööriista hoiustamist.
Kasutage kuulmiskaitsevahendit ja kaitseprille.
Ärge kasutage aiatööriista vihmase ilmaga ega jätke seda vihma kätte.
Hoiatus: Hoidke töötavast aiatööriistast ohutusse kaugusse.
Kontrollige hoolikalt seadmega töödeldavat ala, et sellel ei viibiks mets- ja
koduloomi. Seadmega töötades püsib oht mets- ja koduloomi tahtmatult vigastada. Kontrollige korrapäraselt töödeldavat maa-ala ja veenduge, et sellel ei oleks kive, oksi, traate, konte ega muid võõrkehi. Veenduge enne seadme kasutamist, et mets- ja koduloomad ega väikesed kännud ei jääks tihedas rohus märkamata.
Üldised ohutusnöuded elektriliste tööriistade kasutamisel
▶ Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge köigi jooniste ja spetsifikatsioonidega.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
▶ Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
▶ Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse körvale, vöib seade teie kontrolli alt väljuda.
Elektriohutus
▶ Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva
376 | Eesti
pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit.
Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all.
Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille.
Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud
seadme, võivad tagajärjeks olla õnnetused.
▶ Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
▶ Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. - Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid.
Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab
seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
▶ Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
- Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu.
Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Akutööriistade hoolikas käsitsemine ja kasutamine
Eemaldage aku:
- enne kui seadme juurest lahkute
- enne ummistuse kõrvaldamist
– enne kui asute seadet kontrollima, puhastama või sellel töid tegema - enne kui kontrollite, kas seade on vastu võõrkeha lüües kahjustada saanud
378 | Eesti
- kontrollige seadet kohe, kui see hakkab äkitselt vibreerima
▶ Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Kindlat tüüpi akude jaoks sobiv akulaadija vöib teist tüüpi akude laadimisel põhjustada tuleohtu.
- Kasutage seadmetes ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tuleohtu.
- Kasutusvälisel ajal hoidke aku eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis võivad tekitada akuklemmide vahel lühise. Akuklemmide vaheline lühis võib põhjustada põletusi või tulekahju.
Vale kasutamise korral võib akust akuhapet välja voolata. Vältige kokkupuudet akuhappega. Juhusliku kokkupuute korral peske saastunud kohta veega. Kui akuvedelikku satub silma, pöörduge arsti poole. Väljavoolav akuhape võib põhjustada nahaärritust või põletusi.
- Ärge kasutage kahjustunud ega muudetud akut ega tööriista.
Kahjustunud või muudetud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
▶ Hoidke akut ja elektritööriista tule ja väga körgete temperatuuride
eest. Aku võib tule või üle 130°C väga kõrgete temperatuuride tõttu plahvatada.
Järgige köiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku.
Mittenõuetekohane laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tuleohtu.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
- Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.
Aiatööriista ohutusjuhised
Käsitsemine
Seadme käsitseja tohib kasutada seadet üksnes sihipäraselt.
Arvestada tuleb kohalikke eeskirju ja nõudeid. Töötamise ajal veenduge, et läheduses ei viibi teisi inimesi, eeskätt lapsi.
- Ärge lubage seadet kasutada lastel ega isikutel, kelle füüsilised, tunnetuslikud või vaimsed võimed on piiratud, kellel puuduvad seadme kasutamiseks vajalikud teadmised ja kogemused või kes ei ole tutvunud
siinse kasutusjuhendiga. Siseriiklike õigusaktidega võib seadme kasutajale olla määratud vanusepiirang.
▶ Lapsi tuleb valvata ja tagada, et nad seadmega mängi.
Kasutamine
▶ Hoidke töötamise ajal tööriistast kahe käega tugevasti kinni ja seiske kindlalt püsti. Kahe käega hoides on Teil aiatööriista üle suurem kontroll.
▶ Oodake, kuni seade on seiskunud, enne kui selle käest ära panete.
- Ärge kunagi kasutage tööriista ilma kaitseseadisteta ega kahjustunud kaitseplaadi või kaitsekatetega. Veenduge, et need on monteeritud õigesti. Ärge kunagi kasutage trimmerit, kui see ei ole täisvarustuses või seda on lubamatult muudetud.
- Ärge töötage kunagi trimmeriga, mille toitejuhe on kahjustunud või kulunud.
- Mittemetallist lõikeelemente ei tohi kunagi asendada metallist lõiketeradega.
- Trimmerit ei tohi kunagi ise remontida, välja arvatud juhul, kui teil on vastav väljaõpe.
▶ Loomad ja kõrvalised isikud tuleb trimmeri kasutamisel hoida ohutus kauguses. Tööriista kasutaja vastutab tööalas viibivate inimeste eest.
▶ Oodake, kuni lõiketera on lõplikult seiskunud, enne kui seda käega katsute. Lõiketera pöörleb pärast mootori väljalülitamist edasi ja võib põhjustada vigastusi.
▶ Töötage vaid päevavalguses või hea kunstliku valgustusega.
- Ärge kasutage trimmerit kehvades ilmaoludes ega läheneva äikesega.
Kui kasutate trimmerit märjas rohus, vöib see pärssida trimmeri jõudlust.
▶ Aiatööriist transportimiseks lülitage see välja ja eemaldage aku.
Jälgige, et trimmeriga töötades säilitaksite alati turvalise tööasendi. Hoidke käed ja ajalad pöörlevatest osadest ohutus kauguses.
▶ Hoidke töötamise ajal alati tasakaalu, et vältida kukkumist.
- Olge ettevaatlik, et te ei komistaks töörista otsa, kui olete selle maha asetanud.
▶ Eemaldage aku enne kui hakkate pooli vahetama.
- Kontrollige trimmeri tehnilist seisukorda ja hooldage seadet regulaarselt.
Kandke alati kaitsekindaid, kui puhastate trimmerit või vahetate selle lõiketamiili.
▶ Ettevaatust! Ärge vigastage end teraga, mis on mõeldud lõiketamiili lõikamiseks. Tõstke trimmer alati pärast tamiili pikendamist horisontaalsesse tööasendisse, enne kui tööriista sisse lülitate.
Lülitage aiatööriist välja ja eemaldage aku:
- alati, kui jätate aiatööriista mõneks ajaks järelevalveta
- enne pooli vahetamist
- enne trimmeri puhastamist ja seadistamist
- enne trimmeri hoiustamist
▶ Hoiustage seadet kuivas, suletud ja lastele ligipääsmatus kohas. Ärge asetage seadme peale teisi esemeid.
- Ärge kasutage aiatööriista jalutuskepina.
Aku kasutusjuhised
- Ärge avage akut. Esineb lühise oht.
Kaitske akut kuumuse (nt ka pideva päikesekiirguse), tule, vee ja niiskuse eest.
Püsib plahvatusoht.
Aku kahjustamisel ja mittesihipärasel kasutusel võib akust eralduda aure. Öhutage ruumi ja pöörduge kaebuste korral arsti poole. Aurud võivad tekitada hingamisteede ärritusi.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
Akut võivad kahjustada teravad esemed, nt naelad või kruvikeerajad, samuti lõögid, põrutused jmt. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, hakata suitsema, plahvatada või ülekuumeneda.
- Ärge tekitage akus lühist. Püsib plahvatusoht.
▶ Puhastage aku õhutusavasid pehme, puhta ja kuiva pintsliga.
Ohutusnõuded akulaadijaga ümberkäimisel
Lugege köik ohutusnõuded ja juhised läbi. Ohutusnõuete ja -juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Hoidke köik ohutusnõuded ja - juhised edaspidiseks kasutamiseks alles.
▶ Kasutage akulaadijat üksnes siis, kui olete aku köikide funktsioonidega kursis, oskate neid piiramatult kasutada või siis, kui olete vastavalt instrueeritud.
- Ärge lubage akulaadijat kasutada lastel ega isikutel, kelle füüsilised, tunnetuslikud või vaimsed võimed on piiratud või kellel puuduvad tööriista kasutamiseks vajalikud teadmised ja kogemused või kes ei ole tutvunud käesoleva kasutusjuhendiga. Siseriiklike õigusaktidega võib tööriista kasutajale olla määratud vanusepiirang.
- Ärge jätke lapsi järelevalveta.
Sellega tagate, et lapsed ei saa laadijaga lubamatult mängida.
▶ Laadige ainult Boschi liitiumioonakusid, mille mahtuvus on vähemalt 1,5 Ah (alates 5 akuelementi). Akupinge peab
vastama akulaadija laadimispingele. Ärge laadige ühekordseid patareisid. Vastasel korral püsib tulekahju- ja plahvatusoht.
Hoidke laadijat vihma ja niiskuse eest. Akulaadijasse
imbunud vesi suurendab elektrilöögiohtu.
▶ Hoidke laadimisseade puhas.
Määrdumine suurendab elektrilöögi
ohtu.
Iga kord enne kasutamist kontrollige laadimisseade, võrgujuhe ja pistik üle. Kahjustuste tuvastamise korral ärge võtke laadimisseadet kasutusele. Ärge avage laadimisseadet ise ja laske seda parandada ainult asjaomasega kvalifikatsiooniga spetsialistidel, kes kasutavad originaalvaruosi. Kahjustada saanud laadimisseadmed, võrgujuhtmed ja pistikud suurendavad elektrilöögi ohtu.
- Ärge kasutage laadimisseadet kergesti süttival aluspinnal (nt paber, kangas) ega tuleohtlikus keskkonnas. Laadimisseade läheb kasutamisel kuumaks, tekitades põlengu ohu.
- Ärge katke akulaadija
öhutusavasid kinni. Vastasel korral
võib laadija üle kuumeneda ega
pruugi enam nõuetekohaselt
töötada.
▶ Elektriohutuse suurendamiseks soovitatakse kasutada rikkevoolukaitset, mille max rakendumisvool on 30 mA. Kontrollige rikkevoolukaitselülitit alati enne kasutust.
Sümbolid
Kasutusjuhendi lugemisel ja möistmisel on abiks järgmised sümbolid. Püüdke sümbolid ja nende tähendused meelde jätta. Sümbolite möistmine aitab kasutada seadet töhusamalt ja ohutumalt.
| Sümbol Tähendus | |
| Liikumissuund | |
| Reaktsioonisuund | |
| Kandke kaitsekindaid | |
| Kaal | |
| Sisselülitamine | |
| Väljalülitamine | |
| Lubatud toiming | |
| Keelatud toiming | |
| CLICK | Kuuldav heli |
| Tarvikud/varuosad | |
Sihipärane kasutus
Aiatööriist on möeldud kodukasutuseks, muru, umbrohu ja nõgeste trimmerdamiseks. Tööriistaga sobib trimmerdada sellist muru, mis kasvab nõlvakutel või takistuste ja murupiiirete all, kuhu muruniidukiga juurde ei pääse. Aiatööriista ei saa kasutada mootorvikatina. Aiatööriist ei ole möeldud kasutamiseks teenuseosutamise ega tööstuslikul eesmärgil.
Võtke aiatööriist ettevaatlikult pakendist välja ja kontrollige, kas tarnekomplekt sisaldab kõiki allpool loetletud osi:
- murutrimmer
- kaitsekate
382|Eesti
- aku**
- laadija**
- kasutusjuhend
Kui mōni osa on puudu või kahjustatud, pöörduge müügiesindusse.
** riigipõhine
Joonistel kujutatud komponendid (vt joonist A)
Komponendi number viitab leheküljele, kus on toodud graafik koos seadme joonisega.
(1) reguleeritav käepide
(2) murutrimmeri/servatrimmeri nupp
(3) sisse-välja-lüliti sisselülitustökis
(4) sisse-välja-lüliti
(5) aku lukust avamise nupp
(6) Aku^A)
(7) käepideme asendi lukust avamise nupp
(8) kaitsekate
(9) transpordikinnitus
(10) Laadija ^A)
(11) pooli kate
(12) pool
(13) tamiilihoidik
(14) tamiilijuhiku ava
(15) tamiili etteande nupp
A) Tarnekomplekt ei sisalda köiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Tehnilised andmed
| Murutrimmer/muruservatrimmer EasyGrassCut 18-230 EasyGrassCut 18EasyGrassCut 18-26EasyGrassCut 18-260 | |||
| Tootekood | 3 600 HC1 A.. 3 600 HC1 C.. | ||
| NimipingeA) | V 18 18 | ||
| TühikäigupöördedA) | min-1 | 8500 8500 | |
| Tamiili läbimõõt mm 1,6 1,6 | |||
| Lõikeringi raadius cm 23 26 | |||
| Tamilipooli mahutavus m 4,0 4,0 | |||
| reguleeritav käepide ● ● | |||
| Servade lõikamine ● ● | |||
| Kaal EPTA-menetluse 01:2014 järgiA) | |||
| - ilma akuta kg 1,7 1,7 | |||
| - akuga kg 2,1 2,1 | |||
| seerianumber vt aiatoöriista tüübisildilt | |||
| soovitatav keskkonnatemperatuur laadimisel | °C | 0 ... +35 | 0 ... +35 |
| lubatud ümbrustemperatuur käitamisel3) ja hoiustamisel | °C | -20 ... +50 | -20 ... +50 |
| Aku | liitium-ioon | liitium-ioon | |
| Nimipinge | V 18 18 | ||
| artiklikood/mahtuvus | |||
| - 2 607 337 187 | Ah 1,5 1,5 | ||
| - 2 607 337 211 | Ah 2,0 2,0 | ||
| - 2 607 337 199 | Ah 2,5 2,5 | ||
| - 1 607 A35 07H | Ah 4,0 4,0 | ||
| - 1 607 A35 01Y | Ah 6,0 6,0 | ||
| Akuelementide arv | |||
| - 2 607 337 187 5 | 5 | ||
Murutrimmer/muruservatrimmer EasyGrassCut 18-230 EasyGrassCut 18
EasyGrassCut 18-26
EasyGrassCut 18-260
| -2 607 337 211 5 5 | ||
| -2 607 337 199 5 5 | ||
| -1 607 A35 07H 10 10 | ||
| -1 607 A35 01Y 10 10 |
A) sõltuvalt kasutatud akust
B) piiratud võimsus temperatuuril <0 °C
Laadija AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV
| Artiklikood | |||||
| EL 2 607 226 385 2 607 226 0.. 2 607 225 965 2 607 226 1.. | |||||
| UK 2 607 226 387.. 2 607 226 0.. 2 607 225 967 2 607 226 1.. | |||||
| Laadimisvool A 1,0 1,5 3,0 8,0 | |||||
| Laadimisaeg (tühja aku puhul) | |||||
| - Aku 1,5 Ah | min | 94 | 63 | 33 | 27 |
| - Aku 2,0 Ah | min | 124 | 84 | 45 | 30 |
| - Aku 2,5 Ah | min | 154 | 105 | 60 | 36 |
| - Aku 4,0 Ah | min | 244 | 168 | 95 | 35 |
| - Aku 6,0 Ah | min | 364 | 260 | 130 | 62 |
| Kaal EPTA-menetluse 01:2014 järgi | kg | 0,17 | 0,38 | 0,40 | 0,60 |
| Kaitseklass | ☐/II | ☐/II | ☐/II | ☐/II | |
Müra-/vibratsiooniandmed
| 3 600 HC1 A.. | 3 600 HC1 C.. | ||
| Mürataseme väärtused on mõõdetud vastavalt EN 50636-2-91 | |||
| Seadme A-korrigeeritud müratase on üldjuhul: | |||
| - Helirõhutase dB(A) | 72 | 74 | |
| - Mõõtemääramatus K | dB | = 2,5 | = 2,5 |
| - Helivõimsustase | dB(A) | 82 | 85 |
| - Mõõtemääramatus K | dB | = 1,0 | = 1,0 |
| Vibratsioonitase ah (kolme telje vektorsumma) ja mõõtemääramatus K on määratud vastavalt EN 50636-2-91 | |||
| - Vibratsioonitase a _n | m/s ^2 | < 2,5 | < 2,5 |
| - Mõõtemääramatus K | m/s ^2 | = 1,5 | = 1,5 |
| Töö eesmärk | Joonis | Lehekülg |
| Joonisel näidatud komponendid | A | 446 |
| Tarnekomplekt | B | 447 |
| Transpordikinnituse eemaldamine | C | 447 |
| Varre kokkupanek | D | 448 |
| Käepideme reguleerimine | E | 448 |
| Töö eesmärk | Joonis | Lehekülg |
| Kaitsme paigaldamine | F | 449 |
| Aku laadimine ja paigaldamine | G | 450 |
| Sisse-/välja-lüliti | H | 450 |
| Ümberlülitus murutrimmerilt/servatrimmerile | I | 451 |
| Tamiilipooli mahavõtmine | J | 452 |
| Tamiili poolile kerimine | K | 452 |
384|Eesti
Töö eesmärk Joonis Lehekülg
| Tamiilipooli paigaldamine | L | 453 |
| Tamiili etteanne | M | 453 |
| Hooldus, puhastus ja hoiustamine | N | 454 |
| Tarvikud | O | 455 |
Kokkupanek
Tähelepanu! Enne kui asute paigaldustöid tegema, lülitage trimmer välja ja tömmake toitepistik pistikupesast.
Varre kokkupanek (vt jooniseid C ja D)
Märkus: Kokkupandud vart ei ole võimalik demonteerida. Eemaldage transpordikinnitus (9).
Kinnitage omavahel varre üksikud osad, kuni need kuuldavalt lukustuvad.
Käepideme reguleerimine (vt joonist E)
Käepidet (1) saab seadistada erinevatesse asenditesse. Seadistuse muutmiseks vajutage nupule (7) ja viige käepide soovitud asendisse. Laske nupp (7) uuesti lahti, et käepide soovitud asendis lukustuks.
Kaitsekatte paigaldamine (vt joonist F)
Enne kaitsekatte paigaldamist tömmake kaar tarneasendist hoiustamisasendisse, et kaitsta taimi.
Asetage kaitsekate (8) trimmeripea peale ja kinnitage see kaasasoleva kruviga.
Kui kaitsekate on paigaldatud, siis ei tohi seda enam maha võtta.
Seejärel tömmake kaar taimede kaitseks tööasendisse.
Kasutuselevött
Tähelepanu! Lülitage aiatööriist enne seadistus- või puhastamistöid välja ja eemaldage toitepistik pistikupesast.
Pärast murutrimmeri väljalülitamist jätkab tamiil veel mõni sekund pöörlemist. Oodake, kuni mootor/ lõiketamiil on seiskunud, enne kui murutrimmeri uuesti sisse lülitate.
Seadet ei tohi lühikese aja jooksul korduvalt sisse ja välja lülitada.
▶ Soovitame kasutada Boschi poolt heaks kiidetud lõiketamiile. Teiste tootjate lõiketamiilide puhul ei pruugi lõiketulemus olla sama hea.
Aku laadimine
Akul on temperatuurikontroll, mis võimaldab laadida akut ainult temperatuurivahemikus 0 °C ja 35 °C. See tagab aku pika kasutusea.
Märkus: Aku tarnitakse osaliselt laetuna. Aku võimsuse tagamiseks laadige aku enne esmakasutust laadijas täiesti täis.
Liitiumioonakut saab laadida igal ajal, ilma et aku kasutusiga lüheneks. Laadimise katkestamine akut ei kahjusta. Liitiumioonakut kaitseb täieliku tühjenemise eest akuelementide elektrooniline kaitse „Electronic Cell Protection (ECP)“. Tühja akuga lülitub elektritööriist kaitselülitist välja: Aiatööriist ei tööta enam.
Ärge vajutage uuesti sisse-välja-lülitile, kui seade on automaatselt väljalülitunud. Aku võib kahjustada saada. Järgige akude kõrvaldamisjuhiseid.
Aku paigaldamine/eemaldamine (vt joonist G)
Märkus: Ebasobiva aku kasutamine võib põhjustada seadme tõrkeid või kahjustusi.
Paigaldage täislaetud aku (6). Veenduge, et aku on paigaldatud õigesti.
Seadmest aku (6) eemaldamiseks vajutage aku lukust vabastamise nuppu (5) ja tömmake aku välja.
Laadimine
Laadimine algab kohe, kui laadija vörgupistik on ühendatud pistikupessa ja aku (6) on laadijasse (10) paigutatud.
Tänu intelligentsele laadimisprotsessile tuvastab seade aku laadimisoleku automaatselt ja valib akutemperatuuri ja - pinge alusel optimaalse laadimisvoolu.
See säästab akut ja tagab, et aku on laadijas alati täielikult laetud.
Näitude tähendus
Vilkuv aku laadimisnäit
Laadimistoimingust teatatakse vilkuva aku laadimisnäiduga.
Pidevalt põlev aku laadimisnäit
Pidevalt põlev aku laadimisnäit osutab sellele, et aku on täis laetud või et akut ei saa laadida, kuna selle temperatuur on lubatud laadimistemperatuurivahemikust väljas.
Laadimine algab kohe, kui aku on saavutanud lubatud temperatuuri.
Kui akut ei ole sisse asetatud, teatab pidevalt põlev aku laadimisnäit, et võrgupistik on ühendatud pistikupesaga ja akulaadija on töövalmis.
Näiduelementide tähendus (AL 1815 CV)
Vilkuv aku laadimisnäit
Laadimistoimingust teatatakse vilkuva aku laadimisnäiduga.
Aku laadimisoleku püsitulega näit
Püsitulega laadimisoleku näit näitab, et aku on täis laetud või ei jää aku temperatuur lubatud
vahemikku ning seetöttu aku ei lae. Laadimine algab kohe, kui aku on lubatud temperatuuri saavutanud.
Kui aku pole sahtlisse paigaldatud, näitab aku laadimisoleku püsituli, et vörgupistik on ühendatud pistikupessa ja laadija on töövalmis.
Näiduelementide tähendus (AL 1830 CV/ AL 1880 CV)
Aku laadimisoleku roheline vilkuv tuli (kiire)
Kiirlaadimist näitab aku laadimisoleku rohelise tule kiiresti vilkumine.
Märkus: Kiirlaadimine on võimalik üksnes siis, kui aku temperatuur on laadimiseks ettenähtud vahemikus, vt peatükki „Tehnilised andmed“.
Aku laadimisoleku roheline vilkuv tuli (aeglane)
Kui aku laadimistase on saavutanud ligi 80%, vilgub aku laadimisoleku roheline tuli
aeglaselt.
Aku võib kohe kasutamiseks välja võtta.
Pidevalt põlev roheline aku laadimisnäit
Pidevalt põlev roheline aku laadimisnäit teatab, et aku on täielikult laetud.
Kui akut ei ole sisse asetatud, teatab pidevalt põlev aku laadimisnäit, et võrgupistik on ühendatud pistikupesaga ja laadimisseade on töövalmis.
Aku laadimisoleku punane püsituli
Aku laadimisoleku punane püsituli näitab, et aku temperatuur ei ole lubatud
temperatuurivahemikus, vt peatükki „Tehnilised andmed“. Kohe kui aku on saavutanud lubatud temperatuuri, lülitub laadija automaatselt ümber kiirlaadimisele.
Aku laadimisoleku punane vilkuv tuli näitab laadimistörget, vt peatükki „Vead. Põhjused ja
abi".
Käsitsemine
Sisse-/väljalülitamine (vt joonist H)
Sisselülitamiseks vajutage esmalt sisselülitustökestit (3).
Seejärel vajutage sisse-välja-lülitit (4) ja hoidke seda all.
Laske väljalülitamiseks sisse-välja-lüliti (4) lahti.
Muru trimmerdamine/servade lõikamine (vt joonist I)
Pöörake käepidet 180° varrele vastupidises suunas, et seadistada trimmipea murupügamis- või servalõikamisasendisse. Laske nupp (2) lahti, pöördmehhanism lukustub asendisse. Nüüd pöörake terve masin tööasendisse.
Muru trimmerdamine
Liigutage murutrimmerit vasakule ja paremale ja hoidke töötamise ajal trimmerit kehast ohutus kauguses. Trimmerdage körget muru järk-järgult.
Servade lõikamine
Juhtige murutrimmerit piki muruservi. Vältige kokkupuudet tugevate pealispindade või müüritistega, et vältida tamiili kiiret kulumist.
Puude ja põösaste ümbert pügamine
Olge puude ja põösaste ümbert pügamisel ettevaatlik ja vältige tamiili kokkupuudet puude ja põösastega. Koore vigastamisel võivad taimed hukkuda.
Pooli mahavõtmine, tamiili pealekerimine ja pooli paigaldamine (vt jooniseid J ja L)
▶ Eemaldage aku enne kui hakkate pooli vahetama.
Suruge poolikatte mölemad klambrid kokku ja eemaldage poolikate (11). Eemaldage seejärel tühi pool (12).
Lõigake täiterullikult u 4,0 m tamiil. Lükake tamiili ots pooli tamiilihidikusse (13) ja kerige tamiil ühtlase jaotusega ja tugevasti pooli ümber.
Pistke tamiili teine ots (14) trimmeripeas olevast august läbi ja paigutage pool uuesti trimmeripea sisse. Kinnitage pool, paigutades selle poolikattele (11).
Tamiili etteanne (vt joonist M)
Tamiili poolautomaatne etteanne
Trimmer on varustatud poolautomaatse etteandesüsteemiga. Sisse-välja-lüliti (4) iga vajutusega lükkab süsteem välja 10 mm tamiili.
Vajutage nupule (15) ja tömmake tamiil soovitud pikkuses välja.
Veaotsing
Murutrimmer/muruservatrimmer
Tundemärk Võimalik põhjus Abi
Mootor ei lähe käima Aku on tühi Laadige akut
Aku on liiga külm/liiga kuum Soojendage akut/laske akul jahtuda
386 | Eesti
Tundemärk Võimalik põhjus Abi
| Seade töötabkatkendlikult | Sisse-välja-lüliti on defektne Pöörduge Boschi müügiesindusse |
| Seadme sisekaablid ei ole töökorras Pöörduge Boschi müügiesindusse | |
| Aiatööriist on ülekoormatud | Muru on liiga kõrge Niitke esmalt kõrgemalt, siis madalamalt |
| Aiatööriist ei lõika Tamiil | on liiga lühike/katkenud Andke tamiili käsitsi ette |
| Tamiilipool on tühi Vahetage tamiilipool välja | |
| Lõiketamiili ei saa etteanda | Tamiil on poolis keerdu läinud Kontrollige tamiilipooli ja vajadusel kerige tamiil uuesti poolile |
| Tamiilipool on tühi Kerige uus tamiil poolile | |
| Pool tömbabtõiketamiili sisse tagasi | Tamiil on liiga lühike/katkenud Võtke pool maha ja pange tamiil uuesti peale (vt jooniseid J - L) |
| Tamiil katkeb sageli Tamiil | on poolis keerdu läinud Võtke pool maha ja kerige tamiil uuesti peale (vt jooniseid J - L) |
| Murutrimmeri vale käsitsemine Trimmerdage üksnes tamiili otsaga, vältige kokkupuudet kivide, seinte ja muude kõvade esemetega. Andke tamiili regulaarselt järele, et kogu lõikeperimeeter saaks ära kasutatud. | |
| Tugevad vibratsioonid Lõiketamiil on katkenud | Lõikesüsteem kahjustatud |
| Muru on jäänud poolikorpuse ja tamiili etteandenupu vahele kinni | |
| Muru on tamiilijuhiku augus | |
Aku ja laadija
Tunnusmärgid Võimalik põhjus Abi
| Aku laadimisolekupunane tuli vilgubLaadimist ei toimu | Aku ei ole õigesti paigaldatud Pange aku õigesti laadijasse | |
| Akuklemmid on määrdunud Puhastage akuklemme, nt ühendage aku laadijaga ja katkestage uuesti ühendus, korrake tegevust mitu korda, vajadusel vahetage aku välja | ||
| Aku on kahjustunud Vahetage aku välja | ||
| Aku laadimisoleku näitei põle | Võrgupistik ei ole (õigesti) pistikupessa ühendatud | Ühendage pistik (õigesti) pistikupessa |
| Pistikupesa, toitejuhe või akulaadija on kahjustunud | Kontrollige võrgupinget, vajadusel toimetage akulaadija Boschi elektritööriistade volitatud hooldustöökotta | |
Klienditeenindus ja kasutusalane nõustamine
Palume päringutele ja varuosatellimustele märkida tingimata 10-kohaline tootekood, mille leiate toote tüübisildilt.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: 6549 568
Faks: 679 1129
Transport
Komplektis sisalduvate liitium-ioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute teostatava veo korral (nt öhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.
Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.
Kasutuskõlbmatuks muutunud seadmete käitlus
Aiatööriistad, akud, tarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.
Ärge visake aiatööriistu ja akusid/patareisid olmeprügisse!
Üksnes EL liikmesriikidele:
Elektri- ja elektroonikaseadmete jäätmete kohta kehtiva Euroopa Liidu direktiivi 2012/19/EL ja direktiivi 2006/66/EÜ kohaselt tuleb defektsed või kasutusressursi ammendanud aiatööriistad ning akud/patareid eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta.
Akud/patareid:
Li-Ion:
Järgige juhiseid, mis on toodud punktis (vaadake „Transport“, Lehekülg 386).
