BRUKSANVISNING GST 160 BCE BOSCH
Spaneblaeseanordning
Opsugning
Geringsvinkel
Lille slagtal/hastighed

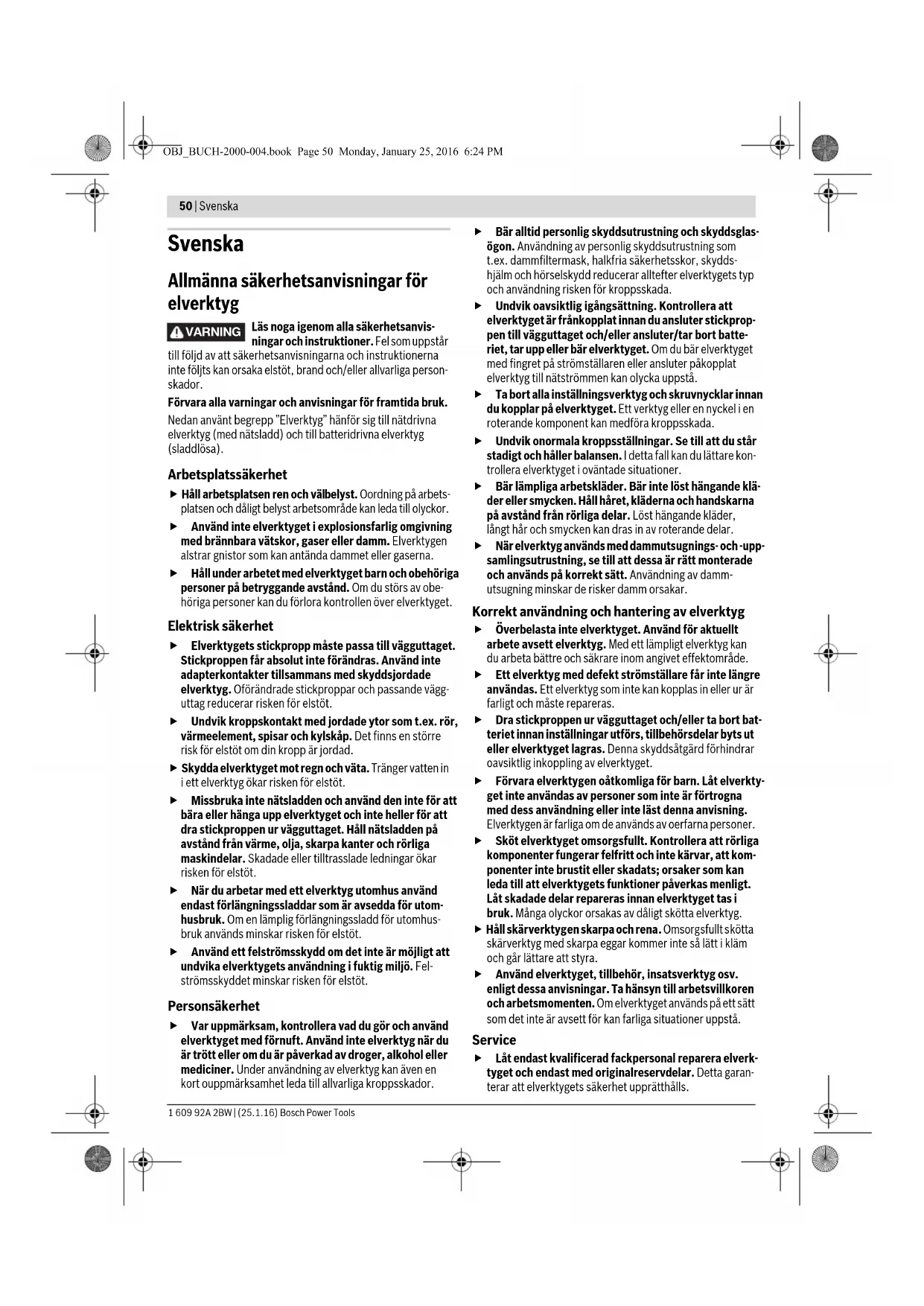

Allmanna sakerhetsanvisningar for elverktyg
A VARNING
Läs noga igenom alla sakerhetsanvisin- ningar och instruktioner.Fel som uppSTAR
till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.
Förvara alla varninger och anvisninger for framtida bruk.
Nedan anvant begrapp "Elverktyg" hänfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).
Arbetsplatssakerhet
Häll arbetsplaten ren och vällbelyst. Oordning på arbetsplatsen och dālgit belyst arbetsomräde kan leda till olyckor.
Anvand inte elverktygetiexplosionsfarligomgivning medbrannbarvatskor,gaserllerdamm.Elverktygen alstrargnistor somkanantanda dammetller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störsvä obehöriga personer kan du förlora kontrotten over elverktyget.
Elektrisk sakerhet
Elverktygets stickpropp maste passa till vagguttaget. Stickproppen farr absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttag reducerar risken for elstot.
Undvik kroppskontakt med jordade ytor som t.ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyget mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden och använd den inte für att bärer hänga upp elverktyget och inte Heller for att dra stickproppen ur vagguttaget. Häll natsladden pa avstand frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elstöt.
Nar du arbetar med ett elverktyg utomhus anvand endast forlangningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlangningssladdr for utomhusbruk anvands minskar risken for elstot.
Användettfelströmskyddomdetinteärmöljittattundvika elverktygets användning i fuktig miljo.Felströmskyddet minskar risiken for elstöt.
Personsakerhet
Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyg när du ar trött aller om du ar paverkad av droger, alcohol ell er mediciner. Under använding av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Använding av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria sakerhetsskor, skyddsjalm och hörsvskydd reducerar alltefter elverktygets typ och använding risiken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erlar elverktyget. Om du bar elverktyget med fingret pa stromstallaren erer ansluter pakopplat elverktyg till natstrommen kan olcka uppsta.
- Tabortalla inställningsverktyg och skruvnycklar innan du kopplar pa elverktyget. Ett verktyg ellen nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppställningar. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kon-trollera elverktyget ioväntade situationer.
Bär lämpflä arbetskläder. Bär inte lost hängande kläder aller smycken. Håll haret, kläderna och handskarna på avstand frän rörliga delar. Lõst hängande kläder, langt har och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessaär ratt monterade och används på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.
Korrekt användning och hantering av elverktyg
Overbelasta inte elverktyget. Använd for aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbata bättre och sakrare inom angivet effektomrade.
Ett elverktyg med defekt strömställare fär inte langre användas. Ett elverktyg som inte kan koplas in erler ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet innan installlnigar utfors, tillbehorsdilar byts ut eller elverktyget lagras. Denna skyddsagrd forhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomliga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrognamed dess anvanding ether inte lastenna anvisning.Elverktygen ar farliga om de anvands av oerfarna personer.
Skot elverktyget omsorgsfullt. Kontrollera att rorliga komponenter fungerar felfritt och inte karvar, att komponenteinte brustit uller skadats; orsaker som kan leda till att elverktygets functiorer paverkas menigt. Lat skadade delar repareras innan elverktyget tas i brutk. Manga olyckor orsakas av daltigt skotta elverktyg.
Häll skärverktygenskarpa och rena. Omsorgsfull sköttä skärverktyg med skarpa eggarkommen inte sä lätt i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används pääett satt som det inte ar avsett for kan farliga situationer uppsta.
Service
Latendast kualificerad fackpersonal reparera elverktyget och endast med originalreservdilar.Detta garan-terar att elverktygets sakerhet uppratthalls.
Svenska|51
Sakerhetsanvisningar for sticksågar
Häll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldelar under spanning och leda till elstöt.
Ytterligare sakerhets- och arbetsanvisningar
Se till att hälla händerna utanfor sagomrädet. För inte in handen under arbetsstyetck. Kontakt med sāgbladet medfor risk for personskada.
Elverktyget skara i paslaget nar det fors mot arbetsstychet. Risk for bakslag uppstar om insatsverktyget fastnar i arbetsstychet.
Set till att fotplattalgger sakert an under sagningen. Ett snedstalld sagblad kan brytas ell orsaka bakslag.
- Sla fran elverktyget när arbetsmomentet ar avslut och dra sagbladet ur sagsnittet forst när sagbladet har stannat. Därigenom undviks bakslag och elverktyget kan säkert laggas at sidan.
Använd endast oskadade, felfria sāgblad. Deformerade aller oskarpa sāgblad kan brytas, negativ paverka snittet aller orsaka bakslag.
Sagbladet fär inte bromsas after fränkopplingen med tryck frän sidan. Sagbladet kan skadas, brytas ell erorsaka bakslag.
Använd lampliga detektorer for att lokalisera dolda for-sörjningsledningar erkerkonsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstot. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada erler elstot.
Sikra arbetsstycket. Ett arbetsstycke som a r fastspant i en uppspanningsanordning ell er t skruvstycke halls sakrare an med handen.
Vänta tills elverktyget stannat welt innandullaggerbort det. Insatsverktyget kan haka upp sig och leda till att du kanforlora kontrollen over elverktyget.
- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Rikta aldrig lusstralen mot personer erller djur och rikta inte heller sjalv blichen mot lusstralen aven om du star på langre avstand.
Kontrollera att sagbladet sitter fast. Ett lost sagblad kan falla ut och orsaka personskada.
Sagbladet ske inte vara langre an vad som behoVs for avsett snitt. Anvand helst smala sagblad for snava kurvor.
Hallelverktyget vid utstotting av sagbladet sa att det inte kan skada personer erler djur.
Damm frän material som t.ex. blyhaltig malning, vissa tradslag, mineraler och metall kan vara hälsovädliga och utlösa allergiska reactiomer, andningsvägssjukdomar och/eller cancer. Endast yrkesman fär bearbeta asbesthaltigt material.
- Använd om möjlig en für materialet lamplig dammut-sugning.
- Set till arbeitsplatsen ar vãl ventilerad.
-VirekommendererettandningsskyddifilterklassP2. Beakta deforeskrifter somiaktuelltlandgallerforbearbetat material.
Undvik dammanhopning pa arbetsplaten. Damm kan latt sjalvantandas.
Beakta natspanninger! Kontrolera att stromkallans spanning overensstammer med uppgifterna pa elverktygets typskyl. Elverktyg markta med 230 V kan aven anslutas till 220 V.
For att spara energia, koppla pa elverktyget endast nar du vill anvanda det.
Aterstartskyddethindrar elverktyget fran att okontrolerat startafterett stromavbrott.Foraterstart stallstromstellarenifrankopplingslageochkoppla panytt paelverktyget.
Skyddsbygeln (se bilden 15, sidan 193) som monterats pa motorhuset forhindrar oavsiktlg beroring av sagbladet under arbetet och far darrfor inte avlagsnas.
Kontrollera fore sagsing itra, spanskivor, byggmaterial mm att alla frammande partiklar som t.ex. spikar, skruvar har avlagsnats.
Vid insagning bearbeta endast mjukt arbetsmaterial som t.ex. tra och gipsskivor. Använd for insagning endast korta sagblad.
Metalloverdragsskon hindrar plastfotplattan fran att skrapas,framfor all vid sagning av metall.
Anpassa elverktygets inställninger till aktuell arbets-operation. Reducera t.ex. vid metallbearbetning aller for snava kurvsnitt slagfrekvensen och pendlingen.
Användett stabiltunderlag ellerttagbord(tillbehör) vidbearbetningavsmäller tunnaarbetsycken.
Använd under extrema betingelser om möjligt en utsugningsanlaggning. I dylika fall sca ventilations-oppningarna renblasas ofte och ett felströmskydd (F1) forbopplas. Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsolering kan församras.
Symboler
Symbolerna nedan ar viktiga for att kunna lasa och forsta bruksanvisningen. Lagg symbolerna och deras betydelse pa minnet. Korrekt tokning av symbolerna hjalper till att bättre och säkrare anvanda elverktyget.
Symbol Betydelse
GST 160 CE: Sticksag med kon
stantelektronik
grämarkerat område: Handtag
(isoleradgreppyta)
52 | Svenska
Symbol Betydelse
GST 160 BCE: Sticksag med konstantelektronik och bygelgrepp gramarkerat omrade: Handtag (isolerad greppyta)
Läs noga igenom alla sakerhetsanvisningar och instruktioner
Dra stickproppen ur natuttaget innan arbenet utfors pa elverktyget
Bär skyddshandskar
Tillaggsinformation
Rörelseriktning
Reaktionsriktning
Nästaaktionssteg
Spanutblasningsanordning
Utsugning
Geringsvinkel
Lag slagfrekvens/hastighet
Hösglagfrekvens/hastighet
Inkoppling
Urkoppling
Lás stromställaren
Arbetsbelysning
Symbol Betydelse
Forbjuden handling
Korrektresultat
Saga med mättligt tryck for att na ett optimalt och exakt snittresultat.
Vid sāgning av metall applicera kyl-ller smörjmedel langs snittlinjen
Produktnummer (10-siffrigt)
P1
Uptagen markeffekt
n0
Slagfrekvens pà tomgäng
Max. sagdjup
Tra
Aluminium
Metall
Spanskiva
Vikt enligt
EPTA-Procedure 01:2014
L0A
Symbol for skyddsklass II
LwA
(fullstandigt isolerad)
K Onogrannhet
Ljudtrycksniva
ah
Ljudeffektniva
Handtag
Motorhuvud
Leveransen omfattar
Sticksag, spjalkningskydd och utsugningssats.
Metalloverdragssko, insatsverktyg och ytterligare avbildat
eller beskrivet tillbehör ingär inte i standardleveransen.
I värt tillbehörnsprogram beskrivs allt tillbehör som finns.
Ändamälsenlig användning
Sticksågen ar avsedd for att pa fast underlag saga genom och gora urtag i tra, plast, metall, keramikplattor och gummi. Den ar lamplig for raka och BOjda snitt med en geringsvinkel upp till 45^ . Beakta rekommendationen av sagblad.
Belysningen i detta elverktyg ar avsett for att belysa verktygets direkta arbetsomrade och ar inte lampligt for att lya spp rum i bistaden.
1609 92A 2BW | (25.1.16) Bosch Power Tools
Svenska 53
Tekniska data
Produktens tekniska data hitar du i tabellen pa sidan 184. Uppgifterna galler for en markspanning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissa lander kan upp-gifterna variera.
Forsakran om
överensstammelse
C
Vi intygar under ansamt ansvar att den produit som beskrivs under "Tekniska data" stammer overens med foljande standarder och Dokument: EN 60745 enigt bestammelserna i direktiven 2009/125/EG (forording 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EG, EN 50581.
Teknisk tillverkningsdokumentation (2006/42/EG) fãs frãn: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY
Henk Becker
Totala ljud- och vibrationsvarden (vektorsumma ur tre riktningar) framtagenetigt EN 60745.
Mätningen av den vibrationsnivá som anges i denna anvisning har utförts enigt en matmetod som ar standardiserad i EN 60745 och kan anvandas vid jämförelse av olika elverktyg. Matmetoden ar även lamplig for preliminar bedömning av vibrationsbelastningen.
Den angiva vibrationsnivan representar den huvudsakiga.
anvandningen av elverktyget. Om daremot elverktyget
anvands for andra andamal, med olica tillbehor, med andra
insatsverktyg erler inte underhallits ordentigt kan vibrationsnivan avika.Harvid kan vibrationsbelastningen under
arbetsperioden oka betydligt.
For en exakt bedomning av vibrationsbelastningen bor aven de tider beaktas nar elverktyget ar frankopplat ellar igang, men inte anvands.Detta reducerar tydigt vibrationsbelastningen for den totala arbetsperioden.
Bestam extra sakerhetsatgder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.
Robert Bosch Power Tools GmbH
70538 Stuttgart,GERMANY
Stuttgart, 01.01.2017
Montering och drift
Tabellen nedan visar hur elverktyget monteras och anvands. Hanteringsanvisingarna framgár ur angiven bild. Alltefter använding kan instruktionerna kombineras pa olika satt. lakta ovillkorlgen sakerhetsanvisingarna.
| Handlingsmål Figur Beakta Sida | ||
| Sågbladets montering | 1 185 | |
| Såbladets utkastning | 2 185 | |
| SIå på spänblåsningen | 3 185 | |
| Anslut utsugningsanordningen | 4 186-187 | |
| Inställning av geringsvinkel | 5 187-188 | |
54 | Svenska
Handlingsmål Figur Beakta Sida
Montera metallöverdragsskon
6188
Montera spjalkningsskyddet
7189
Förinställ slagfrekvensen
9190
Till-/franslag av elverktyget
10 190-191
Elverktyget skara pakopplat nar det fors mot arbetsstycket
11 191
Pa-/Avkoppling av belysningen
12 192
Smörjning vid metallbearbetning
13 192
Insågning
14 193
Väl tillbehör
-195-197
Underhäll och rengöring
Häll elverktyget och dess ventilationsöppninger och verktygsfästet rena for bra och sakert arbete.
Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch eren auktoriserad serviceverkstad for Bosch-elverktyg.
Rengör sāgbladsinfästningen regelbundet. Ta sāgbladet ur elverktyget och knacka elverktyget latt mot en jämnyta. Spreja sāgbladsfästet regelbundet med krypolja (se bilden 16, sidan 194).
Kontrolera styrrullen regelbundet. Om styrrullen ar sliten maste den bytas ut vid en auktorisar Bosch serviceverkstad.
Smorj styrrullen vid tillfalle med en droppe olja (se bilden 17, sidan 194).
Kundtjanst och anvandarradgivning
Kundservicen ger svar pa fragor betraffande reparation och.
underhall av produiter och reservdelar. Sprangskisser och
information om reservdelar hitter du pa:
www.bosch-pt.com
Bosch användarrdgivningssteamet hjäper gärna vid fragor som gäller varaprodukter och tillbehör.
Ange alltid vid forfrånginar och reservdelsbeställninger det 10-siffrigaproduktnumret som finns på elverktygets typskylt.
Svenska
Elverktyg, tillbehör och Förpackning ska omhändertas pa miljövänligt satt for atervinning.
Slang inte elverktyg i hushallsavfall!
Endast for EU-länder:
Enligt europeiska direktivet 2012/19/EU for avfall som utgörs av elektriska och elektroniskaprodukter och dess modifiering till nationell rätt måste obrukbara elverktyg omhandertas separat och på miljövänligt satt lamnas in for atervinning.
Ändringar forbehalles.
