NAUDOJIMO INSTRUKCIJA GST 160 BCE BOSCH

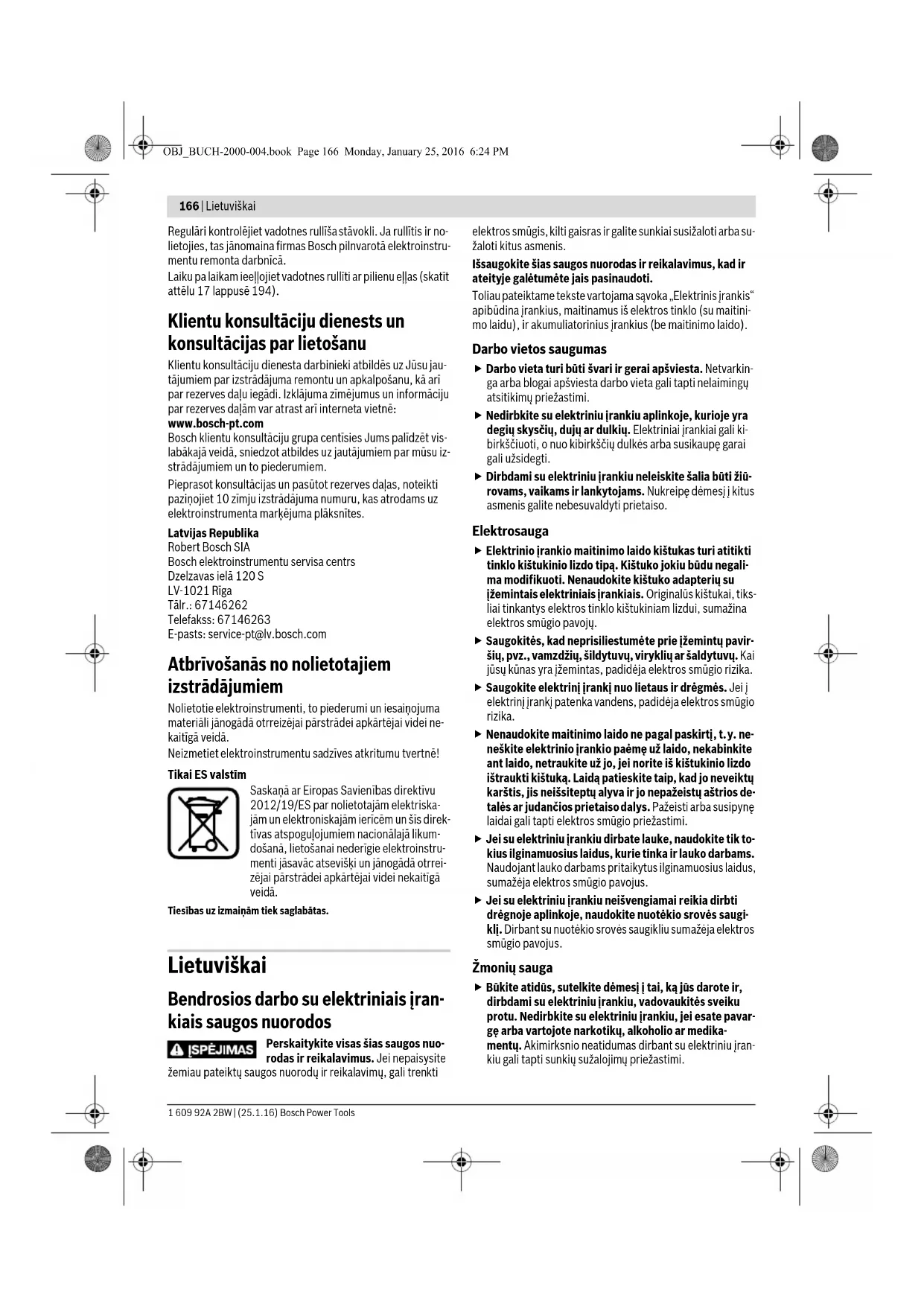

Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Bendrosios darbo su elektriniais įran- kiais saugos nuorodos Perskaitykite visas šias saugos nuo- rodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba su- žaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitini- mo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali ki- birkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti žiū- rovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali- ma modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiks- liai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų pavir- šių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį, t.y. ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsitept ų alyva ir jo nepažeistų aštrios de- talės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik to- kius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugi- klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavar- gę arba vartojote narkotikų, alkoholio ar medika- mentų. Akimirksnio neatidumas dirbant su elektriniu įran- kiu gali tapti sunkių sužalojimų priežastimi. OBJ_BUCH-2000-004.book Page 166 Monday, January 25, 2016 6:24 PMLietuviškai | 167 Bosch Power Tools 1 609 92A 2BW | (25.1.16) Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos prie- mones, pvz., respiratorių ar apsauginę kaukę, neslystan- čius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar neš- dami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvyk- ti nelaimingas atsitikimas. Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiau- svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį į rankį netikėtose situa- cijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus dra- bužius, papuošalus bei ilgus plaukus gali įtraukti besisu- kančios dalys. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra pri- jungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbi- mo įrenginius sumažėja kenksmingas dulkių poveikis. Rūpestinga elektrinių įrankių priežiūra ir naudojimas Neperkraukite prietaiso. Naudokite jūsų darbui tinka- mą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirb- site geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo iš- traukite kištuką ir/arba išimkite akumuliatorių. Ši at- sargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir nie- kur nestringa, ar nėra sulūžusių ar pažeistų dalių, ku- rios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi bū

sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pa- vojingos situacijos. Aptarnavimas Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudoti. Saugos nuorodos dirbantiems su siaurapjūkliais Jei atliekate darbus, kurių metu darbo įrankis gali kliu- dyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, tai elektrinį įrankį laikykite už izoliuotų rankenų. Palietus laidą, kuriuo teka elektros sro- vė, metalinėse prietaiso dalyse gali atsirasti įtampa ir ištikti elektros smūgis. Papildomos saugos ir darbo nuorodos Nelaikykite rankų arti pjovimo zonos. Nekiškite rankų po ruošiniu. Dėl kontakto su pjūkleliu kyla pavojus susižeisti. Elektrinį prietaisą visuomet pirmiausia įjunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis įstringa ruošinyje, atsiranda atatrankos pavojus. Stebėkite, kad pjovimo metu atraminė plokštė priglus- tų prie ruošinio visu paviršiumi. Pakreipus pjūklelį, jis ga- li nulūžti arba sukelti atatranką. Baigę darbą prietaisą išjunkite ir pjūklelį ištraukite iš ruošinio tik tuomet, kai jis visiškai sustos. Taip išvengsi- te atatrankos pavojaus ir galėsite saugiai padėti prietaisą. Naudokite tik neapgadintus, nepriekaištingos būklės pjūklelius. Sulinkę ar atšipę pjūkleliai gali netinkamai pjau- ti, lūžti ar sukelti atatranką. Išjungus prietaisą, pjūklelio negalima stabdyti jį šonu spaudžiant prie ruošinio. Taip galite sugadinti arba sulau- žyti pjūklelį arba sukelti atatranką. Prieš pradėdami darbą, tinkamais ieškikliais patikrin- kite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti į pagalbą vietinius komu- nalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus du- jotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentie- kio vamzdį, galima padaryti daugybę nuostolių. Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir pa- laukite, kol jo besisukančios dalys visiškai sustos. Dar- bo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso. OBJ_BUCH-2000-004.book Page 167 Monday, January 25, 2016 6:24 PM168 | Lietuviškai 1 609 92A 2BW | (25.1.16) Bosch Power Tools Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elek- tros tinklo lizdo. Nenukreipkite šviesos srauto į žmones ar gyvūnus ir patys – net ir iš toliau – nežiūrėkite į šviesos srautą. Patikrinkite, ar pjūklelis įtvirtintas patikimai. Netvirtai įstatytas pjūklelis gali iškristi ir jus sužeisti. Pjūklelis neturi būti ilgesnis nei reikia numatytam pjū- viui atlikti. Mažo spindulio kreivėms pjauti naudokite siaurą pjūklelį. Išimdami pjūklelį laikykite prietaisą taip, kad iššokda- mas pjūklelis nesužeistų žmonių ar gyvūnų. Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių me- dienos, mineralų ir metalų dulkės gali būti kenksmin- gos sveikatai, sukelti alergines reakcijas, kvėpavimo takų ligas ir (arba) vėžį. Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. –Jei yra galimyb ė, naudokite apdirbamai medžiagai tin- kančią dulkių nusiurbimo įrangą. –Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Atkreipkite dėmesį į tinklo įtampą! Elektros tinklo įtampa turi atitikti elektrinio įrankio firminėje lentelėje nurodytą įtampą. 230 V pažymėtus elektrinius įrankius galima jungti ir į 220 V įtampos elektros tinklą. Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite. Jei dirbant nutraukiamas srovės tiekimas, apsauga nuo savaiminio įsijungimo neleidžia elektriniam įrankiui nekontroliuotai įsijungti. Norėdami iš naujo įjungti, įjun- gimo-išjungimo jungiklį nustatykite į padėtį „išjungta“ ir dar kartą įjunkite elektrinį įrankį. Ant korpuso uždėtas apsauginis lankelis (žr. 15 pav., 193 psl.) dirbant saugo nuo netikėto prisi- lietimo prie pjūklelio, todėl jį nuimti draudžiama. Prieš pradėdami pjauti medieną, drožlių plokštes, sta- tybines medžiagas ir pan., patikrinkite ar jose nėra sve- timkūnių, pvz., vinių, varžtų ar kt., jei yra – pašalin- kite. Metodu, kai pjūklelis panyra į ruošinį, pjaukite tik minkštus ruošinius, pvz., medieną, gipso kartoną ir pan. Pjaudami metodu, kai pjūklelis panyra į ruošinį, naudokite tik trumpus pjūklelius. Metalinis padas saugo nuo plastikinę atraminę plokštę nuo išdraskymo – ypač pjaunant metalą. Elektrinio įrankio nustatymus pritaikykite prie atlieka- mo darbo. Jei, pvz., apdorojate metalą arba pjaunate mažo spindulio kreivėmis, sumažinkite judesių skaičių ir švytavimą. Pjaudami mažus arba plonus ruošinius būtinai naudo- kite stabilią atramą arba pjovimo stalel į (papildoma įranga). Esant ekstremalioms darbo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrenginį. Ventiliacines an- gas dažnai prapūskite ir prijunkite nuotėkio srovės ap- sauginį išjungiklį (FI). Apdorojant metalus elektrinio įran- kio viduje gali nusėsti laidžios dulkės. Gali būti pažeidžia- ma elektrinio įrankio apsauginė izoliacija. Simboliai Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai interpretuodami simbolius, geriau ir saugiau naudositės elektriniu įrankiu. Simbolis Reikšmė GST 160 CE: siaurapjūklis su elek- troniniu sūkių skaičiaus stabilizato- riumi Pilkai pažymėta sritis: rankena (izo- liuotas paviršius įrankiui laikyti) GST 160 BCE: siaurapjūklis su elek- troniniu sūkių skaičiaus stabilizato- riumi ir lanko formos rankena Pilkai pažymėta sritis: rankena (izo- liuotas paviršius įrankiui laikyti) Perskaitykite visas saugos nuorodas ir reikalavimus Prieš pradėdami bet kokius elektri- nio įrankio priežiūros ar remonto darbus, iš kištukinio lizdo ištraukite kištuką Mūvėkite apsauginėmis pirštinėmis Papildoma informacija Judėjimo kryptis Reakcijos jėgos kryptis Kitas veiksmas Pjuvenų pūtimo įrenginys OBJ_BUCH-2000-004.book Page 168 Monday, January 25, 2016 6:24 PMLietuviškai | 169 Bosch Power Tools 1 609 92A 2BW | (25.1.16) Tiekiamas komplektas Siaurapjūklis, apsauga nuo paviršiaus išdraskymo ir nusiurbi- mo rinkinys. Metalinis padas, darbo įrankis ir kiti pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos pro- gramoje. Elektrinio įrankio paskirtis Prietaisas skirtas stabiliai įtvirtintoms medinėms, plastiki- nėms, metalinėms, keraminėms ir guminėms detalėms pjauti. Prietaisas tinka tiesiems ir figūriniams pjūviams iki 45° kam- pu. Būtina naudoti rekomenduojamus pjūklelius. Šio elektrinio įrankio šviesa skirta tiesioginei jo darbo sričiai apšviesti ir netinka buitinių patalpų apšvietimui. Techniniai duomenys Gaminio techniniai duomenys pateikti lentelėje, 184 psl. Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Atitikties deklaracija Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka toliau įvardytus standartus ir nor- minius dokumentus: EN 60745 pagal direktyvų 2009/125/EB (Reglamentas 1194/2012), 2011/65/ES, 2014/30/ES, 2006/42/EB, EN 50581 reikalavimus. Techninė byla (2006/42/EB) laikoma: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Nusiurbimas Įstrižo pjūvio kampas Mažas judesių skaičius/greitis Didelis judesių skaičius/greitis Įjungimas Išjungimas Įjungimo-išjungimo jungiklio užfiksa- vimas Darbinė lemputė Draudžiamas veiksmas Teisingas rezultatas Pjovimo metu spauskite nesmarkiai, kad pasiektumėte geriausių ir tiks- liausių rezultatų. Pjaudami metalą, išilgai pjūvio linijos užpurkškite aušinimo ar tepimo prie- monės Gaminio numeris (10-ženklis)

Tuščiosios eigos judesių skaičius Maks. pjovimo gylis Mediena Aliuminis Metalas Medienos drožlių plokštė Svoris pagal „EPTA-Procedure 01:2014“ /II Apsaugos klasės II simbolis (visiškai izoliuota) Simbolis Reikšmė

Vibracijos bendroji vertė Rankena Reduktoriaus korpusas Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Simbolis Reikšmė OBJ_BUCH-2000-004.book Page 169 Monday, January 25, 2016 6:24 PM170 | Lietuviškai 1 609 92A 2BW | (25.1.16) Bosch Power Tools Informacija apie triukšmą ir vibraciją Gaminio matavimų vertės pateiktos lentelėje, 184 psl. Triukšmo ir vibracijos bendrosios vertės (trijų krypčių atstoja- masis vektorius) nustatytos pagal EN 60745. Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir jį galima naudoti elektriniams įrankiams palyginti. Jis skirtas vi- bracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įran- kio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudoja- mas kitokiai paskirčiai, su kitokia papildoma įranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žy- miai padidėti. Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo lai- ką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo iš- jungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įverti- nus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite pa- pildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą. Montavimas ir naudojimas Lentelėje pateikta elektrinio įrankio montavimo ir naudojimo veiksmų apžvalga. Paveikslėliai reiškia veiksmui skirtus nurodymus. Priklausomai nuo naudojimo atvejo, kombinuojami skirtingi nurodymai. Atkreipkite dėmesį į saugos nuorodas. Veiksmas Pav. Atkreipkite dėmesį Puslapis Pjūklelio įdėjimas

Pjuvenų pūtimo įrenginio įjungimas

Nusiurbimo įrenginio prijungimas 4 186 –187 Pjovimo kampo nustatymas 5 187 –188 Metalinio pado montavimas

Apsaugos nuo išdraskymo montavimas

Švytuoklinio judesio nustatymas

OBJ_BUCH-2000-004.book Page 170 Monday, January 25, 2016 6:24 PMLietuviškai | 171 Bosch Power Tools 1 609 92A 2BW | (25.1.16) Priežiūra ir valymas Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis, ventiliacinės angos bei įrankių įtvaras būtų švarūs. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elek- trinių įrankių remonto dirbtuvėse. Reguliariai valykite pjūklelio įtvarą. Išimkite pjūklelį ir išpurty- kite prietaisą, lengvai pastuksendami juo į lygų pagrindą. Pjūklelio įtvarą reguliariai apipurškite slydimo alyva (žr. 16 pav., 194 psl.). Reguliariai tikrinkite kreipiamąjį ritinėlį . Jei jis susidėvėjo – jį reikia pakeisti įgaliotos Bosch elektrinių įrankių remonto tar- nybos dirbtuvėse. Kreipiamąjį ritinėlį kartais patepkite lašeliu alyvos (žr. 17 pav., 194 psl.). Klientų aptarnavimo skyrius ir naudo- tojų konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia: www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai at- sakys į klausimus apie mūsų gaminius ir papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis būtina nuro- dyti dešimtženklį gaminio užsakymo numerį. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Šalinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti. Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę tei- sę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdir- bami aplinkai nekenksmingu būdu. Galimi pakeitimai. Išankstinis judesių skaičiaus nustatymas

Elektrinio įrankio įjungimas/ išjungimas 10 190 –191 Prie ruošinio artinkite tik įjungtą elektrinį įrankį

Darbinės lemputės įjungimas ir išjungimas

Tepimas apdorojant metalą

Įpjovimas ruošinio viduryje
