BRUGSANVISNING GST 160 BCE BOSCH

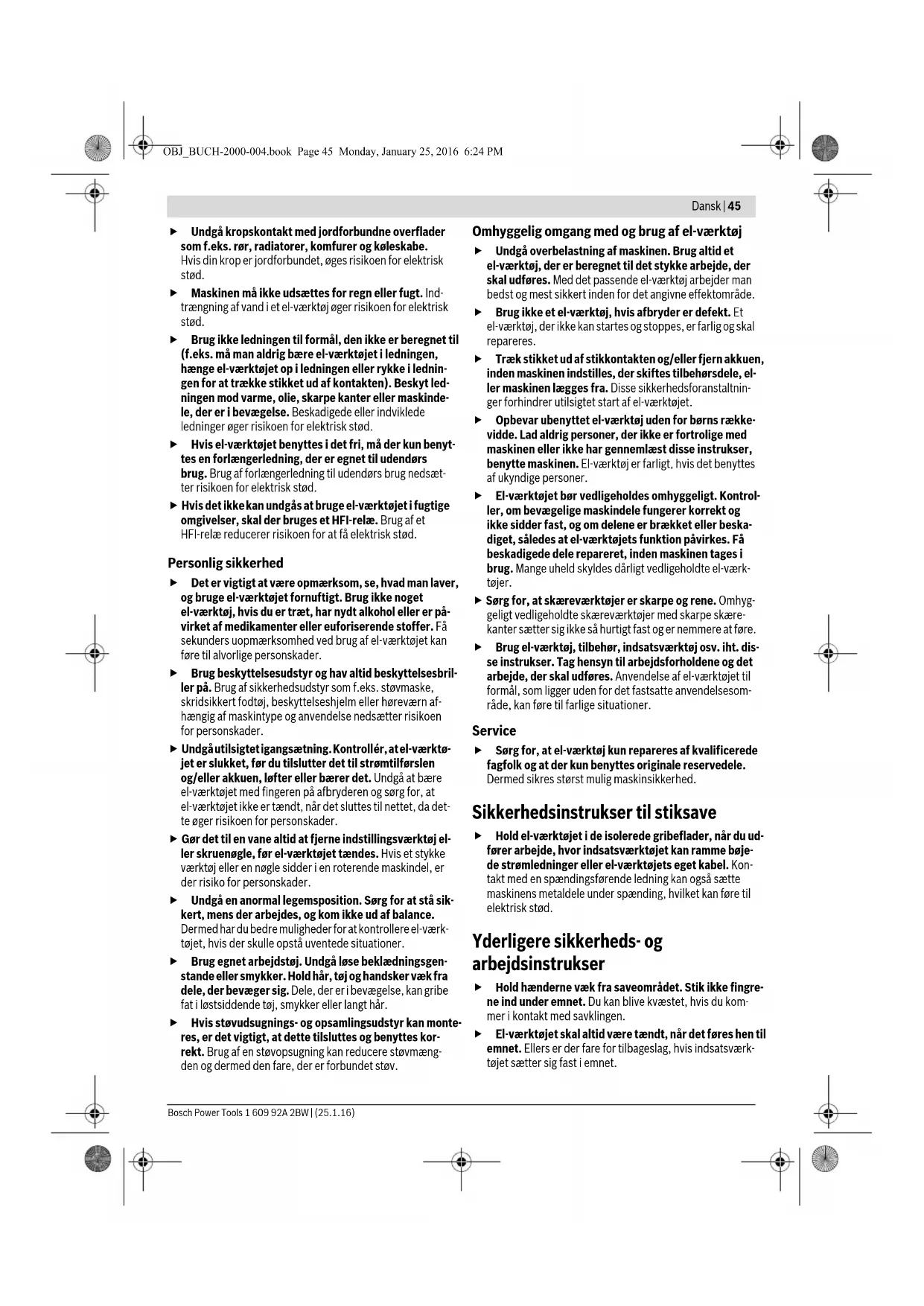

Toebehoren kiezen – 195 –197 Handelingsdoel Afbeelding Neem het volgende in acht Pagina ADVARSEL OBJ_BUCH-2000-004.book Page 44 Monday, January 25, 2016 6:24 PMDansk | 45 Bosch Power Tools 1 609 92A 2BW | (25.1.16) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Ind- trængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i lednin- gen for at trække stikket ud af kontakten). Beskyt led- ningen mod varme, olie, skarpe kanter eller maskinde- le, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsæt- ter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er på- virket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbril- ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn af- hængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontrollér, at el-værktø- jet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da det- te øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj el- ler skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en anormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værk- tøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monte- res, er det vigtigt, at dette tilsluttes og benyttes kor- rekt. Brug af en støvopsugning kan reducere støvmæng- den og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el- ler maskinen lægges fra. Disse sikkerhedsforanstaltnin- ger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrol- ler, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beska- diget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værk- tøjer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til stiksave Hold el-værktøjet i de isolerede gribeflader, når du ud- fører arbejde, hvor indsatsværktøjet kan ramme bøje- de strømledninger eller el-værktøjets eget kabel. Kon- takt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. Yderligere sikkerheds- og arbejdsinstrukser Hold hænderne væk fra saveområdet. Stik ikke fingre- ne ind under emnet. Du kan blive kvæstet, hvis du kom- mer i kontakt med savklingen. El-værktøjet skal altid være tændt, når det føres hen til emnet. Ellers er der fare for tilbageslag, hvis indsatsværk- tøjet sætter sig fast i emnet. OBJ_BUCH-2000-004.book Page 45 Monday, January 25, 2016 6:24 PM46 | Dansk 1 609 92A 2BW | (25.1.16) Bosch Power Tools Sørg for, at fodpladen ligger sikkert, når der saves. En savklinge, der sidder i klemme, kan brække eller føre til til- bageslag. Sluk for el-værktøjet, når du er færdig med at save, og træk først savklingen ud af snittet, når den står helt stille. Således undgås tilbageslag, desuden kan el-værktø- jet lægges sikkert fra. Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede eller uskarpe savklinger kan brække, påvirke snittet nega- tivt eller føre til tilbageslag. Forsøg ikke at bremse savklingen ved at trykke den ind i siden, efter den er blevet slukket. Savklingen kan be- skadiges, brække eller føre til tilbageslag. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Sikr emnet. Et emne holdes bedre fast med spændean- ordninger eller skruestik end med hånden. El-værktøjet må først lægges fra, når det står helt stil- le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Ret ikke lysstrålen mod personer eller dyr og ret ikke blikket ind i lysstrålen, heller ikke fra stor afstand. Kontrollér at savklingen sidder rigtigt fast. En løs sav- klinge kan falde ud og kvæste dig. Savklingen bør ikke være længere end det snit, der er nødvendigt. Brug en smal savklinge til at save smalle kurver. Hold el-værktøjet på en sådan måde, når savklingen ka- stes ud, at hverken personer eller dyr kan komme til skade. Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarli- ge og føre til allergiske reaktioner, luftvejssygdomme og/eller kræft. Asbestholdigt materiale må kun bearbej- des af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de mate- rialer, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets ty- peskilt. El-værktøj til 230 V kan også tilsluttes 220 V. For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Den elektriske beskyttelse mod genindkobling forhin- drer en ukontrolleret start af el-værktøjet efter afbry- delse af strømtilførslen. Til ibrugtagning igen stilles start-stop-kontakten i den frakoblede position og el-værk- tøjet tændes igen. Beskyttelsesbøjlen, der er anbragt på huset (se Fig. 15, side 193) forhindrer en utilsigtet berøring af savklingen under arbejdet og må ikke fjernes. Kontrollér træ, spånplader, byggematerialer osv. for fremmedlegemer som f.eks. søm, skruer o.lign., før der saves i disse materialer. Bearbejd kun bløde materialer som f.eks. træ, gipskar- ton o.lign. ved dyksavning. Brug kun korte savklinger til dyksavning. Metaloverskoen forhindrer, at fodpladen af kunststof ridses, især når der saves i metal. Tilpas dit elværktøjs indstillinger, så de passer til den pågældende opgave. Reducér slagtal og pendulering f.eks. ved metalbearbejdning eller smalle kurvesnit. Anvend altid et stabilt underlag eller en stiksav (tilbe- hør), når der bearbejdes små eller tynde emner. Brug så vidt muligt altid et opsugningsanlæg ved eks- treme brugsbetingelser. Blæs ventilationsåbningerne igennem med hyppige mellemrum og forkoble en fejl- strømbeskyttelseskontakt (FI-kontakt). Ved bearbejd- ning af metal kan ledende støv aflejre sig inde i elværktøjet. Elværktøjets beskyttelsesisolering kan forringes. Symboler De efterfølgende symboler er af betydning for at kunne læse og forstå driftsvejledningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af elværktøjet. Symbol Betydning GST 160 CE: Stiksav med konstant- elektronik Gråt markeret område: Håndgreb (isoleret gribeflade) GST 160 BCE: Stiksav med konstantelektronik og bøjlegreb Gråt markeret område: Håndgreb (isoleret gribeflade) Læs alle sikkerhedsinstrukser og anvisninger Træk stikket ud af stikdåsen, før der arbejdes på elværktøjet Brug beskyttelseshandsker OBJ_BUCH-2000-004.book Page 46 Monday, January 25, 2016 6:24 PMDansk | 47 Bosch Power Tools 1 609 92A 2BW | (25.1.16) Leveringsomfang Stiksav, overfladebeskytter og opsugningssæt. Metaloversko, indsatsværktøj og yderligere illustreret eller beskrevet tilbehør hører ikke til standardleveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. Beregnet anvendelse Maskinen er beregnet til – på et fast underlag – at udføre gen- nemskæringer, udsnit i træ, plast, metal, keramikplader og gummi. Den er egnet til lige og kurvede snit med en gerings- vinkel på op til 45°. Benyt de anbefalede savklinger. Lyset på el-værktøjet er beregnet til at oplyse el-værktøjets umiddelbare arbejdsområde og er ikke beregnet som rumbe- lysning i private hjem. Tekniske data Produktets tekniske data er angivet i tabellen på side 184. Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. Overensstemmelseserklæring Vi erklærer som eneansvarlige, at det produkt, der er beskre- vet under „Tekniske data“, opfylder følgende standarder eller normative dokumenter: EN 60745 i henhold til bestemmel- serne i direktivet 2009/125/EF (forordning 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EF, EN 50581. Teknisk dossier (2006/42/EF) ved: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Supplerende informationer Bevægelsesretning Reaktionsretning Næste handlingsskridt Spåneblæseanordning Opsugning Geringsvinkel Lille slagtal/hastighed Stort slagtal/hastighed Start Stop Start-/stop-kontakt fastlåses Arbejdslys Forbudt handling Rigtigt resultat Sav med jævnt tryk for at opnå et optimalt og præcist snitresultat. Påfør køle- og smøremiddel langs med snitlinjen, når der saves i metal Typenummer (10-cifret)

Lydeffektniveau K Usikkerhed

Samlet værdi for svingning Håndgreb Gearhoved Symbol Betydning OBJ_BUCH-2000-004.book Page 47 Monday, January 25, 2016 6:24 PM48 | Dansk 1 609 92A 2BW | (25.1.16) Bosch Power Tools Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Støj-/vibrationsinformation Produktets måleværdier er angivet i tabellen på side 184. Samlede støj- og vibrationsværdier (værdisum for tre retnin- ger) beregnet iht. EN 60745. Det svingningsniveau, der er angivet i nærværende instruktio- ner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelast- ningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving- ningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan fø- re til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering og drift Af efterfølgende tabel fremgår det, hvordan der skal handles i forbindelse med montering og brug af el-værktøjet. Instrukserne til hvordan der skal handles vises i det angivede billede. Instrukserne er kombineret forskelligt afhængigt af, hvad der skal laves. Overhold sikkerhedsinstrukserne. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Handlingsmål Fig. Vær opmærksom på følgende Side Isætning af savklinge

Udtagning af savklinge

Spåneblæseanordning tændes

Tilslutning af opsugning 4 186 –187 Indstilling af geringsvinkel 5 187 –188 Metaloversko monteres

Montering af overfladebeskytter

OBJ_BUCH-2000-004.book Page 48 Monday, January 25, 2016 6:24 PMDansk | 49 Bosch Power Tools 1 609 92A 2BW | (25.1.16) Vedligeholdelse og rengøring Hold el-værktøj, ventilationsåbningerne og værktøjs- holderen rene for at sikre et godt og sikkert arbejde. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret service- værksted for Bosch el-værktøj for at undgå farer. Rengør savklingeholderen med regelmæssige mellemrum. Tag savklingen ud af el-værktøjet og bank el-værktøjet let på en lige flade. Sprøjt savklingeholderen med letløbsolie med regelmæssige mellemrum (se Fig. 16, side 194). Kontrollér føringsrullen regelmæssigt. Er den slidt, skal den udskiftes på et autoriseret Bosch-kundeværksted. Smør af og til en dråbe olie på føringsrullen (se Fig. 17, side 194). Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også under: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det almindelige hus- holdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles se- parat og genbruges iht. gældende miljøfor- skrifter. Ret til ændringer forbeholdes. Pendulregulering indstilles 8 189 Indstilling af slagtal 9 190 Tænd og sluk for el-værktøjet 10 190 –191 El-værktøjet skal altid være tændt, når det føres hen til emnet

Tænd og sluk for arbejdslyset

Smøring ved metalbearbejdning

Såbladets utkastning
