КОРИСНИЧКИ ПРИРАЧНИК GST 160 BCE BOSCH

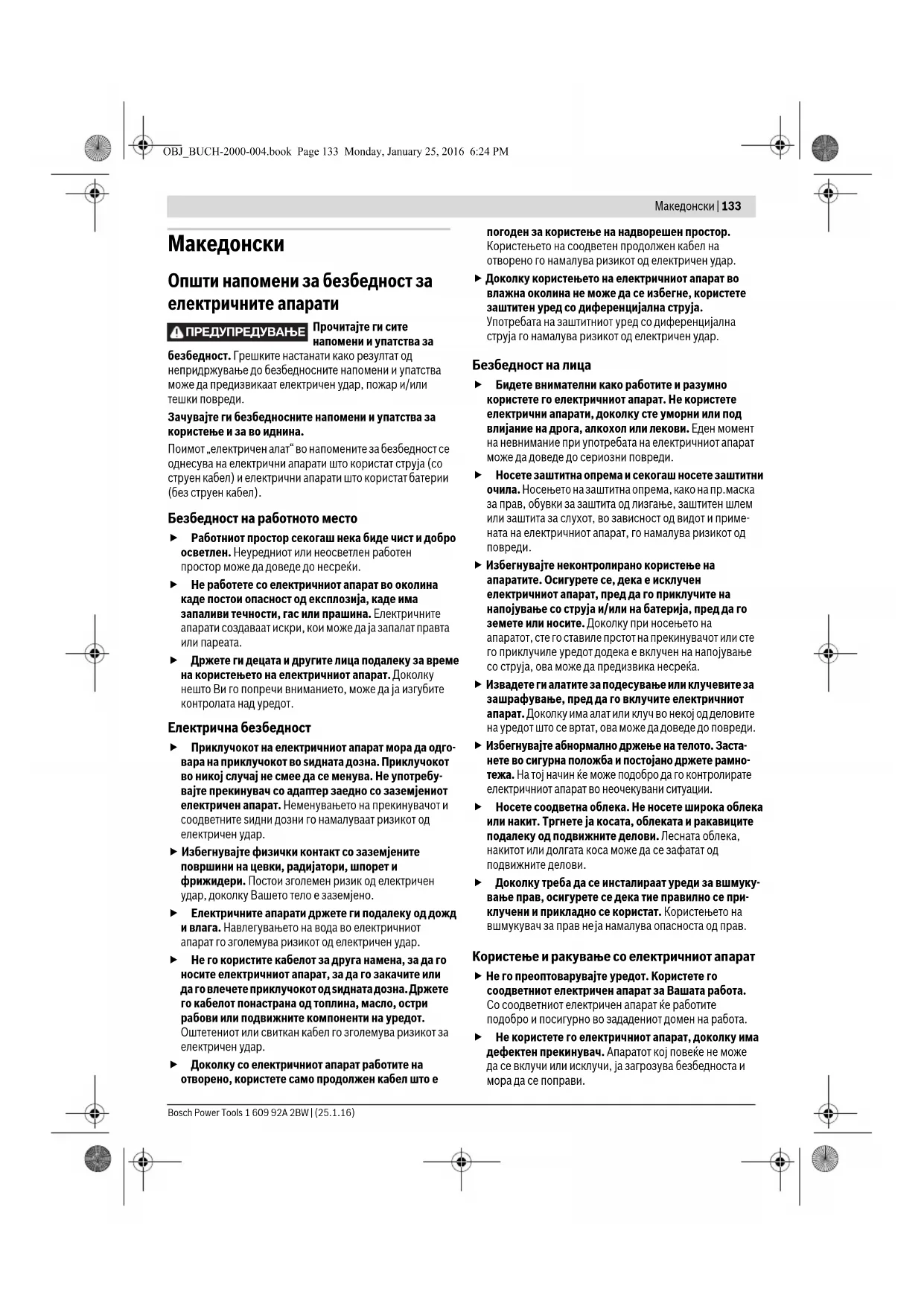

Општи напомени за безбедност за електричните апарати Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Зачувајте ги безбедносните напомени и упатства за користење и за во иднина. Поимот „електричен алат“ во напомените за безбедност се однесува на електрични апарати што користат струја (со струен кабел) и електрични апарати што користат батерии (без струен кабел). Безбедност на работното место Работниот простор секогаш нека биде чист и добро осветлен. Неуредниот или неосветлен работен простор може да доведе до несреќи. Не работете со електричниот апарат во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Електричните апарати создаваат искри, кои може да ја запалат правта или пареата. Држете ги децата и другите лица подалеку за време на користењето на електричниот апарат. Доколку нешто Ви го попречи вниманието, може да ја изгубите контролата над уредот. Електрична безбедност Приклучокот на електричниот апарат мора да одго- вара на приклучокот во ѕидната дозна. Приклучокот во никој случај не смее да се менува. Не употребу- вајте прекинувач со адаптер заедно со заземјениот електричен апарат. Неменувањето на прекинувачот и соодветните ѕидни дозни го намалуваат ризикот од електричен удар. Избегнувајте физички контакт со заземјените површини на цевки, радијатори, шпорет и фрижидери. Постои зголемен ризик од електричен удар, доколку Вашето тело е заземјено. Електричните апарати држете ги подалеку од дожд и влага. Навлегувањето на вода во електричниот апарат го зголемува ризикот од електричен удар. Не го користите кабелот за друга намена, за да го носите електричниот апарат, за да го закачите или да го влечете приклучокот од ѕидната дозна. Држете го кабелот понастрана од топлина, масло, остри рабови или подвижните компоненти на уредот. Оштетениот или свиткан кабел го зголемува ризикот за електричен удар. Доколку со електричниот апарат работите на отворено, користете само продолжен кабел што е погоден за користење на надворешен простор. Користењето на соодветен продолжен кабел на отворено го намалува ризикот од електричен удар. Доколку користењето на електричниот апарат во влажна околина не може да се избегне, користете заштитен уред со диференцијална струја. Употребата на заштитниот уред со диференцијална струја го намалува ризикот од електричен удар. Безбедност на лица Бидете внимателни како работите и разумно користете го електричниот апарат. Не користете електрични апарати, доколку сте уморни или под влијание на дрога, алкохол или лекови. Еден момент на невнимание при употребата на електричниот апарат може да доведе до сериозни повреди. Носете заштитна опрема и секогаш носете заштитни очила. Носењето на заштитна опрема, како на пр.маска за прав, обувки за заштита од лизгање, заштитен шлем или заштита за слухот, во зависност од видот и приме- ната на електричниот апарат, го намалува ризикот од

Избегнувајте неконтролирано користење на апаратите. Осигурете се, дека е исклучен електричниот апарат, пред да го приклучите на напојување со струја и/или на батерија, пред да го земете или носите. Доколку при носењето на апаратот, сте го ставиле прстот на прекинувачот или сте го приклучиле уредот додека е вклучен на напојување со струја, ова може да предизвика несреќа. Извадете ги алатите за подесување или клучевите за зашрафување, пред да го вклучите електричниот апарат. Доколку има алат или клуч во некој од деловите на уредот што се вртат, ова може да доведе до повреди. Избегнувајте абнормално држење на телото. Заста- нете во сигурна положба и постојано држете рамно- тежа. На тој начин ќе може подобро да го контролирате електричниот апарат во неочекувани ситуации. Носете соодветна облека. Не носете широка облека или накит. Тргнете ја косата, облеката и ракавиците подалеку од подвижните делови. Лесната облека, накитот или долгата коса може да се зафатат од подвижните делови. Доколку треба да се инсталираат уреди за вшмуку- вање прав, осигурете се дека тие правилно се при- клучени и прикладно се користат. Користењето на вшмукувач за прав не ја намалува опасноста од прав. Користење и ракување со електричниот апарат Не го преоптоварувајте уредот. Користете го соодветниот електричен апарат за Вашата работа. Со соодветниот електричен апарат ќе работите подобро и посигурно во зададениот домен на работа. Не користете го електричниот апарат, доколку има дефектен прекинувач. Апаратот кој повеќе не може да се вклучи или исклучи, ја загрозува безбедноста и мора да се поправи. ПРЕДУПРЕДУВАЊЕ OBJ_BUCH-2000-004.book Page 133 Monday, January 25, 2016 6:24 PM134 | Македонски 1 609 92A 2BW | (25.1.16) Bosch Power Tools Извлечете го приклучокот од ѕидната дозна и/или извадете ја батеријата, пред да ги смените поставки- те на уредот, да ги замените деловите или да го тргнете настрана уредот. Овие мерки за предупреду- вање го спречуваат невнимателниот старт на елек- тричниот уред. Чувајте ги подалеку од дофатот на деца електричните апарати кои не ги користите. Овој уред не смее да го користат лица кои не се запознаени со него или не ги имаат прочитано овие упатства. Електричните апарати се опасни, доколку ги користат неискусни лица. Одржувајте ги грижливо електричните апарати. Проверете дали подвижните делови функционираат беспрекорно и не се заглавени, дали се скршени или оштетени, што може да ја попречи функцијата на електричниот апарат. Поправете ги оштетените делови пред користењето на уредот. Многу несреќи својата причина ја имаат во лошо одржуваните електрични апарати. Алатот за сечење одржувајте го остар и чист. Внимателно одржуваните алати за сечење со остри рабови за сечење помалку се заглавуваат и со нив полесно се работи. Користете ги електричните апарати, опремата, додатоците за алатите итн. во согласност со ова упатство. Притоа земете ги во обѕир работните услови и дејноста што треба да се изврши. Користењето на електрични апарати за друга употреба освен наведената може да доведе до опасни ситуации.

Поправката на Вашиот електричен апарат смее да биде извршена само од страна на квалификуван стручен персонал и само со користење на ориги- нални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на електричниот апарат. Безбедносни напомени за убодни

Држете го уредот за изолираните површини на рачките, доколку вршите работи каде алатот што се вметнува може да наиде на скриени електрични кабли или сопствениот струен кабел. Контактот со струјниот кабел може металните делови на уредот да ги стави под напон и да доведе до електричен удар. Останати напомени за безбедност и

Дланките држете ги подалеку од полето на работа со убодна пила. Не посегајте под делот што се обработува. Доколку дојдете во контакт со листовите за пила постои опасност од повреда. Доколку е вклучен, не го водете електричниот апарат директно кон делот што се обработува. Инаку постои опасност од повратен удар, доколку алатот што се вметнува се заглави во делот што се обработува. Внимавајте на тоа, основната плоча

стабилна при сечењето. Свитканиот лист пила може да се скрши или да доведе до повратен удар. По завршување на работниот процес исклучете го електричниот апарат и извлечете го листот за пила дури откако ќе биде во состојба на мирување. На тој начин ќе избегнете повратен удар и ќе може безбедно да го оставите електричниот апарат. Користете само неоштетени, беспрекорни листови за пила. Искривените или неостри листови за пила може да се скршат, да влијаат негативно на сечењето или да предизвикаат повратен удар. По исклучувањето не го закочувајте листот за пила со странично притискање. Листот за пила може да се оштети, скрши или да предизвика повратен удар. Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и електричен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување или може да предизвика електричен удар. Зацврстете го парчето што се обработува. Доколку го зацврстите со уред за затегнување или менгеме, тогаш парчето што се обработува се држи поцврсто отколку со Вашата рака. Почекајте додека електричниот апарат сосема не прекине со работа, пред да го тргнете настрана. Алатот што се вметнува може да се блокира и да доведе до губење контрола над уредот. Пред било каква интервенција на електричниот апарат, извлечете го стру јниот приклучок од ѕидната дозна. Не го насочувајте зракот светлина на лица или животни и не погледнувајте директно во него, дури ни од голема оддалеченост. Проверете дали е стабилен листот за пила. Лабаво поставениот лист за пила може да испадне и да ве

Листот за пилата не треба да биде подолг отколку што е потребно за предвидениот рез. За сечење на тесни криви линии користете тесен лист пила. При исфрлањето на листот за пила, држете го електричниот апарат на тој начин што нема да биде во близина на лица или животни кои би можеле да се повредат од исфрлениот лист пила. Правта од материјали како на пр. оловни бои, некои видови дрво, минерали и метал може да биде штетна по здравјето и да доведе до алергиски реакции, заболувања на дишните патишта и/или рак. Материјалите што содржат азбест може да бидат обработувани само од страна на стручни лица. – Затоа, доколку е возможно, користете соодветен вш- мукувач за прав за материјалот што се обработува. – Погрижете се за добра проветреност на работното

OBJ_BUCH-2000-004.book Page 134 Monday, January 25, 2016 6:24 PMМакедонски | 135 Bosch Power Tools 1 609 92A 2BW | (25.1.16) – Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2. Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате. Избегнувајте собирање прав на работното место. Правта лесно може да се запали. Внимавајте на електричниот напон! Напонот на изворот на струја мора да одговара на оној кој е наведен на спецификационата плочка на елек- тричниот уред. Електричните апарати означени со 230 волти исто така може да се користат и на 220 волти. За да се заштеди енергија, вклучувајте го електричниот алат само доколку го користите. Заштитата од рестартирање го спречува неконтро- лираното вклучување на електричниот апарат по прекин на струја. За повторно вклучување прекинува- чот за вклучување/исклучување ставете го во положба Исклучено и одново вклучете го електричниот апарат. Заштитниот држач на куќиштето (види слика 15, страна 193) го спречува случајното допирање на листот за пилата за време на работниот процес и истиот не смее да се вади. Пред сечењето во дрво, шперплочи, градежни материјали итн. проверете дали на нив има туѓи тела како на пр. клинци, шрафови и сл. и доколку има, отстранете ги. Доколку сечете со пила за вдлабнување користете само меки материјали како дрво, гипс картон и сл. За пилата за вдлабнување користете само кратки листови за пила. Металната заштитна папуча го спречува гребењето на пластичната основна плоча, пред сè при сечење

Поставките на вашиот електричен апарат прилагодете и соодветно на употребата. На пр. при обработка на метал или при тесни криви резови намалете го бројот на удари и осцилации. Доколку обработувате мали или тенки делови секогаш користете стабилна подлога или маса за пила (Опрема). При екстремни услови на примена, доколку е воз- можно користете секогаш уред за вшмукување. Издувувајте ги почесто отворите за проветрување и приклучете заштитен прекинувач за диференци- јална струја-(FI-). При обработка на метали, во внатрешноста на електричниот апарат може да се собере спроводлива прав. Може да се оштети заштитната изолација на електричниот апарат.

Следните ознаки се важни за читање и разбирање на упа- тството за употреба. Запаметете ги ознаките и нивното значење. Вистинската интерпретација на ознаките Ви по- мага подобро и побезбедно да го користите електричниот

Ознака Значење GST 160 CE: Убодна пила со константна електроника Сиво означено поле: рачка (изолирана дршка) GST 160 BCE: Убодна пила со константна електроника и дршка Сиво означено поле: рачка (изолирана дршка) Прочитајте ги сите напомени и упатства за безбедност Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од ѕидната

Носете заштитни ракавици Дополнителна информација Правец на движење Правец на реакција Следен чекор на акција Уред за оддувување на струготините

OBJ_BUCH-2000-004.book Page 135 Monday, January 25, 2016 6:24 PM136 | Македонски 1 609 92A 2BW | (25.1.16) Bosch Power Tools Обем на испорака Убодна пила, заштита од кинење и сет за вшмукување. Металната заштитна папуча, алатот што се вметнува и другата опишана опрема прикажана на сликите не е дел од стандардниот обем на испорака на алатот за вметнување. Комплетната опрема може да ја најдете во нашата Програма за опрема. Употреба со соодветна намена Електричниот апарат е наменет за сечење во дрво, пластика, метал, керамички плочки и гумени материјали на стабилна подлога. Тој е погоден за прави и криви резови под закосени агли до 45°. Внимавајте на безбедносните напомени за пила. Светлото на овој електричен апарат е наменето да го осветли директно полето на работа на електричниот апарат и не е погодно за просторно осветлување во домаќинството. Технички податоци Техничките податоци за производот се дадени во табелата на страна 184. Податоците важат за номинален напон [U] од 230 волти. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата во односната земја. Изјава за сообразност Тврдиме на наша одговорност, дека опишаните производи во „Технички податоци“ се сообразни со следните норми или нормативни документи: EN 60745 според одредбите на регулативите 2009/125/EC (одредба 1194/2012), 2011/65/EU, 2014/30/EU, 2006/42/EC, EN 50581. Техничка документација (2006/42/EC) при: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Информации за бучава/вибрации Мерните вредности на производот се дадени во табелата на страна 184. Вкупните вредности на бучава и вибрации (векторски збир на трите правци) се дадени во согласност со EN 60745. Нивото на вибрации наведено во овие упатства е измерено со нормирана постапка според EN 60745 и може да се користи за меѓусебна споредба на електричните апарати. Исто така може да се прилагоди за предвремена процена на оптоварувањето со вибрации. Наведеното ниво на вибрации е за основната примена на електричниот апарат. Доколку електричниот апарат се користи за други примени, со различна опрема, алатот што се вметнува отстапува од нормите или недоволно се одржува, може да отстапува нивото на вибрации. Ова Исклучување Проверка на прекинувачот за вклучување/исклучување Работно светло Забранети акции Точен резултат Сечете со масивен притисок за да добиете оптимален и прецизен резултат од сечењето. При сечење на метал, по должината на линијата на резот нанесете средство за разладување одн. подмачкување Бр. на артикл (10-цифрен)

Број на удари во празен од макс. длабочина на резот

Тежина согласно EPTA-Procedure 01:2014 /II Ознака за класа на заштита II (целосно изолиран)

Звучна јачина K Несигурност

Вкупна вредност на осцилации

Глава на менувачот Ознака Значење Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2000-004.book Page 136 Monday, January 25, 2016 6:24 PMМакедонски | 137 Bosch Power Tools 1 609 92A 2BW | (25.1.16) може значително да го зголеми оптоварувањето со вибрации во периодот на целокупното работење. За прецизно одредување на оптоварувањето со вибрации, треба да се земе во обѕир и периодот во кој уредот е исклучен или едвај работи, а не во моментот кога е во употреба. Ова може значително да го намали оптоварувањето со вибрации во периодот на целокупното

Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието на вибрациите, како на пр.: одржувајте ги внимателно електричните апарати и алатот за вметнување, одржувајте ја топлината на дланките, организирајте го текот на работата. Монтажа и користење Следната табела ја прикажува постапката при монтажа и работа со електричниот апарат. Упатствата за користењето се прикажани на дадената слика. Во зависност од видот на примената, потребни се различни комбинации на упатства. Внимавајте на безбедносните напомени. Цел на користењето Слика Внимавајте Страна Вметнување на листот за пилата

Исфрлање на листот за пила

Вклучување на уредот за оддувување на струготините

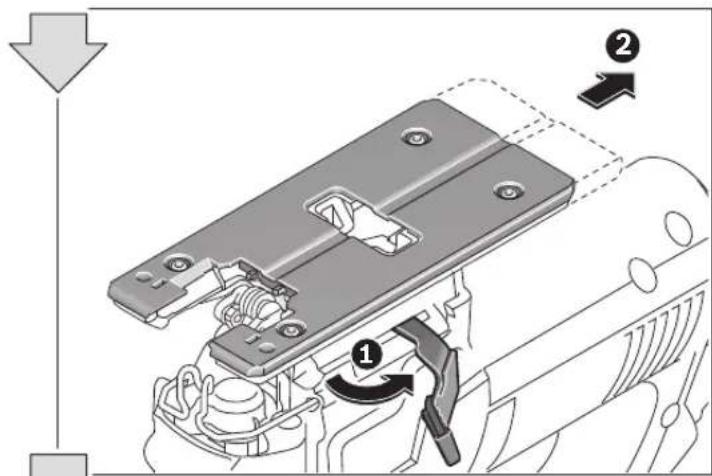

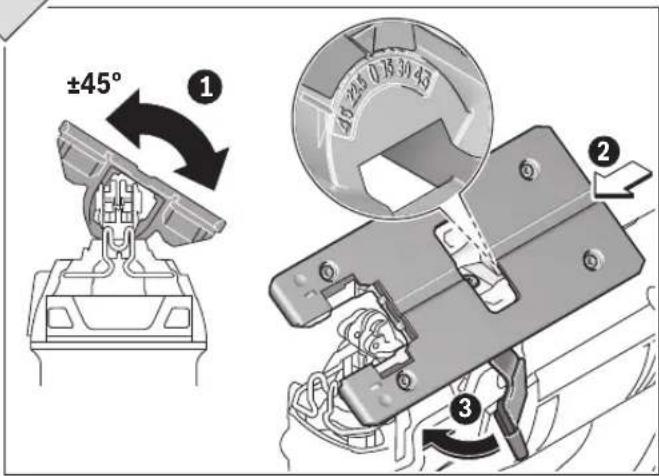

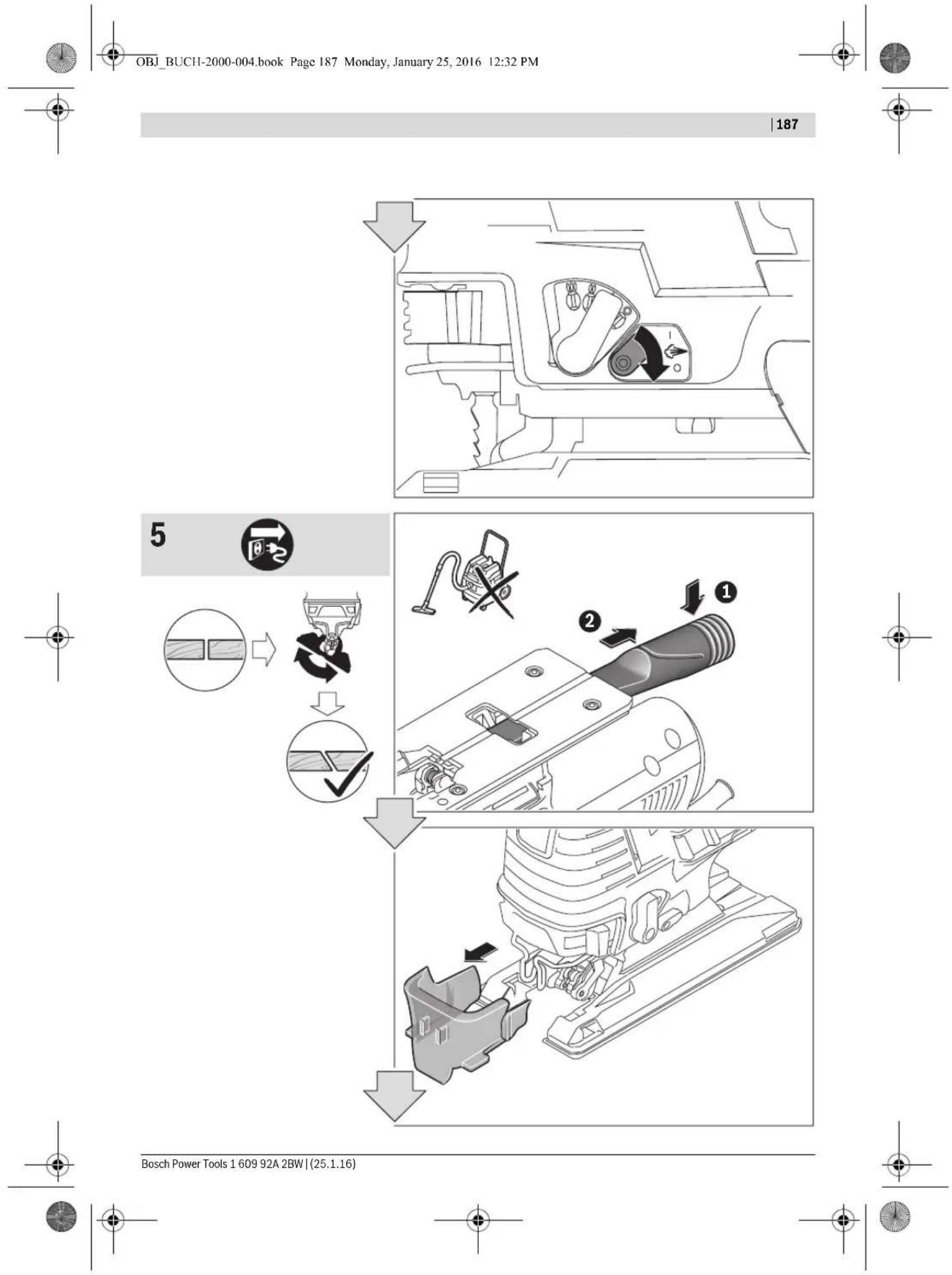

Приклучување на вшмукувачот 4 186 –187 Подесување на закосениот агол 5 187 –188 Монтирање на заштитната заштитна папуча

Монтирање на заштитата од

Поставување на осцилациите

Поставување на бројот на удари

OBJ_BUCH-2000-004.book Page 137 Monday, January 25, 2016 6:24 PM138 | Македонски 1 609 92A 2BW | (25.1.16) Bosch Power Tools Одржување и чистење Одржувајте ја чистотата на електричниот апарат, отворите за проветрување, како и прифатот на алатот за да може добро и безбедно да работите. Доколку е потребно користење на приклучен кабел, тогаш набавете го од Bosch или специјализирана продавница за Bosch-електрични апарати, за да го избегнете загрозувањето на безбедноста. Редовно чистете го прифатот за листовите за пила. За го исчистите, извадете го листот за пила од електричниот апарат и тропнете лесно со електричниот апарат на рамна

Прифатот за листот за пилата редовно подмачкувајте го со масло (види слика 16, страна 194). Редовно контролирајте го водечкиот валјак . Доколку е истрошен, мора да се замени во овластената специјализирана продавница на Bosch. Подмачкајте го водечкиот валјак одвреме-навреме со неколку капки масло (види слика 17, страна 194). Сервисна служба и совети при

Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Експлозивен цртеж и информации за резервни делови ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на уредот.

Д.Д.Електрис Сава Ковачевиќ 47Њ, број 3 1000 Скопје Е-пошта: dimce.dimcev@servis-bosch.mk Интернет: www.servis-bosch.mk Тел./факс: 02/ 246 76 10 Моб.: 070 595 888 Отстранување Електричните апарати, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин. Не ги фрлајте електричните апарати во домашната канта

Само за земји во рамки на ЕУ Според Европската регулатива 2012/19/EU за електрични и електронски уреди и нивна национална употреба, електричните апарати што се вон употреба мора одделно да се собираат и да се рециклираат на еколошки прифатлив начин. Се задржува правото на промена. Вклучување/исклучување на електричниот апарат 10 190 –191 Водете го електричниот апарат кон делот што се обработува само доколку е вклучен

Вклучување/исклучување на работното светло

Подмачкување при обработка на
